液晶显示器驱动板检修技法

关于LCD电视机屏驱动板的维修方法LCD电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS信号转换成TTL信号。

屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

屏驱动板图片：LCD电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。

根据具体使用的液晶屏的型号确定供电电压是多少伏 来选择对应的磁珠或跳线。

正确的LVDS信号：LCD电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8位LVDS传输，包括8位数据，2位时钟共10条数据线；全高清屏（1920X1080）均为双路LVDS传输，包括8位奇数据，8位偶数据，2位奇时钟和2位偶时钟，共20条数据线，所以从数字板过来的LVDS线的根数是不一样的。

因为LVDS信号电平为1V左右，通过万用表可以测出来。

三、液晶屏信号格式选择电压：LVDS信号格式有两种：VESA格式和JEIDA格式。

在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。

一般有0V，3.3V，5V 和12V 几种选择。

不同的屏应该选择不同的电压。

四：帧频选择端口：有些屏具有这个端口，如奇美屏。

在该端口接上选择电平，可以使屏的显示频率在50Hz和60Hz帧频进行选择，以适应输入信号的帧频。

如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。

五：对应的程序：不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。

常见故障维修实例：一、三星屏，黑屏，中心控制板上的保险开路,测5V供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。

液晶显示器驱动板维修代换实例【例1】LG 1780Q液晶显示器，无显示。

分析与检修：开机后观察背光灯已经点亮，但开机接人信号却无图像和OSD显示，由此判断应为主板未给显示屏信号引起。

测量驱动板供电正常，判断驱动板不良，试用一通用驱动板更换，并写人正常的面板驱动程序后，故障排除。

【例2】AOC LM-500液晶显示器，只要启动或重启计算机，就会出现近似“花屏”的现象，就好像有高频电磁干扰一样，屏幕上的字迹非常模糊且呈锯齿状。

当进人Windows 系统后，偶尔也会出现这种现象，但持续的时间很短且不太明显，绝大部分时间屏幕显示是正常的。

分析与检修：首先更换了一块显卡，发现故障依旧。

接着用一台工作正常的17in CRT 纯平显示器做替换排除试验，并没有出现类似故障。

分析原因，可能是因为液晶显示器本身的时钟频率很难与输人模拟信号的时钟频率保持同步所致，特别是在模拟同步信号频率不断变化时，如果液晶显示器的同步电路，或者是与显卡同步信号连接的传输线路出现了短路、接触不良等问题，而不能及时调整跟进以保持必要的同步关系，就会出现启动显示异常，而进人系统后又显示正常的奇怪故障现象。

据此，判断故障点很可能是在液晶显示器内部的同步电路，或者是连接接口插针以及传输电缆上。

考虑到液晶显示器内部同步控制电路一般都是设置在一块集成电路的内部，且集成电路损坏的可能性微乎其微。

于是，将检查重点放在接口插针、传输电缆以及同步电路的可调整元器件上。

首先将液晶显示器的外壳拆开，露出内部的连接电缆，用数字式万用表的通、断检查蜂鸣挡，逐个检查连接插针与对应线缆的导通情况，没发现任何断路、短路等物理连接性问题；接着沿电缆连接线的走向，找到印制电路板上的输人控制电路单元，发现在14脚封装的集成电路块边上安装有两个微型半可调电位器，一个在印制电路板上标注为WR*，另一个则为WR1201。

根据以往维修CRT显示器的经验初步判断，这两个微型半可调电位器，很可能就是用于同步微调的，不过到底哪一个有问题呢？为了稳妥以及减少拆卸液晶显示器外壳的次数，用无水酒精将两个半可调电位器全部清洗、擦拭一遍。

液晶显示器故障实例之驱动板三星153V故障现象和故障特点：插上信号线开机正常显示，一段时间后黑屏，马上又亮起、又黑屏、如此反复；不插信号线屏幕菜单提示：“检查信号线”。

故障部位：MCU程序坏。

联想LXH-L15【冠捷T560K】故障现象和故障特点：通电黑屏，亮黄灯，开关失灵。

故障部位：MCU程序坏。

通病。

爱国者586T【主芯片gm2115,中华双50pin屏】故障现象和故障特点：通电3－5秒内开关和AUTO功能正常，其它按键失灵；3－5秒以后所有按键都失灵；图象很亮或者很暗。

故障部位：图像处理芯片旁边的U201【HT24LC04】EEPROM程序混乱。

通病。

杂牌15寸，用乐华3L的通用板故障现象和故障特点：黑屏，不开机。

插或者不插信号线都一样。

故障部位：MCU程序坏。

联想17寸LXH-P17L3【飞利浦代工，主芯片gm2126，广辉QD17ER01屏】故障现象和故障特点：无图象，菜单正常，所有按键都管用。

故障部位：EEPROM 24C16程序坏。

【用飞利浦170C4的程序】。

通病。

联想15寸LXH-P15L4【飞利浦代工】故障现象和故障特点：图象上有满屏的绿色噪波点儿和横线干扰，菜单正常。

故障部位：EEPROM 24C16程序坏。

【用855或969的程序】。

通病。

联想15寸LXH-GJ15L3【冠捷T560K，顶部按键】故障现象和故障特点：有时能开机，白屏无图象；有时不能开机。

故障部位：MCU程序坏。

通病。

DELL 15寸E153Fpc【冠捷代工，小板子，主芯片gmZAN3XL】故障现象和故障特点：通电亮红灯，开关失灵，黑屏。

故障部位：MCU程序坏。

【SM9564 56L1125-522 SP2 V1.05此芯片不能刷写】。

通病。

联想15寸LXH-P15L4【飞利浦代工，主芯片gm2116】故障现象和故障特点：开机亮绿灯，无图象有菜单但是菜单乱码。

故障部位：EEPROM 24C16程序坏【用855或969的程序】。

长虹：MENU->0816东芝：1：开机状态下，按一次遥控器的Mute键，然后按住遥控器的Mute键的同时按电视机的Menu键，即可进入工程菜单。

2：按遥控器的9键，看Self Check菜单第2行Time就是电视机的使用时间；按遥控器的信号源选择键（每按一次变一种颜色），可在黑、白、红、黄、蓝、绿等全屏纯色画面上查看坏点情况。

3：关机就可推出工程菜单。

松下：1：把音量关到零2：按遥控器上的menu键，屏幕上出现菜单，进入设置，在定时关机那项随便选择一个时间3：同时按下遥控器上的呼出钮和电视上的频道减（-）键，屏幕上出现service 14：再同时按下遥控器上的静音键和电视上的频道减键，屏幕上出现service 25：按下数字键3即可6：屏幕上出现英文hour（小时），下面的就是工作时间7：关机退出。

飞利浦电视：1：开机，按遥控062596+屏显，不必理会选台画面。

2：任意一数字键，进入工程菜单。

3：要退出工程菜单，遥控关机即可。

索尼：待机状态下，按顺序按下列键：“屏显”、“5”、“音量+”，进入菜单。

LG：同时按住遥控器上的menu和机器上的menu，大约3秒后出现工程菜单。

三星：1：将电视进入待机状态2：依次按下遥控器上的“ 显示键”、“项目键”、“静音键”、“电源键”，即进入工程模式。

第一项就是电视的使用时间。

3：关闭电源就可以退出工程模式。

夏普：1：打开液晶电视(非待机状态)，然后直接按屏幕上方的电源键关掉。

2：同时按住和“Volume -”键和"TV/VIDEO"，然后按电源键打开，“Volume -”键和"TV/VIDIO"，一直不能松手，直到屏幕左上方出现"K"字样松手，3：再同时按“Volume -”和“CH -”按钮，然后放开，工程菜单出现。

（所有操作都可以不用遥控器，只用屏幕顶上的按键）海信：菜单－声音设置里，选择平衡，然后输入0532，即可进入工程模式。

一，显示器整机无电压1，电源故障：这是一个应该说是较为简单的故障，一般液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论哪种电源它的结构都比较简单，易损的一般都是小元件，如保险管，整流桥，300V滤波电容，电源开关管，电源管理芯片，整流输出二极管，滤波电容，等等 2，驱动板故障：驱动板烧保险或者是稳压芯片出现问题，有部分机器是把开关电源内置，输出两组电源，其中一组是5V，另外一组是12V提供给高压板点背光用，如果开关电源部分电路出现了故障会有可能导致两组电源均没输出，先检测12V电压是否正常，接着查5V电压是否正常，因为A/D驱动板的MCU芯片的工作电压是5V，所以查找开不了机的故障时，先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题也就是说12V转换到5V的电源部分出现了问题。

这种故障很常见，检测稳压器（有三端稳压器，也有多端的）。

另一种可能是5V的负载加重了，把5V的电压拉的很低，换一种说法就是说，后级的信号处理电路出现了问题，有部分电路损坏引起负载加重，把5V的电压拉的很低，逐一排查后级出问题的原件并且替换掉，5V恢复正常，故障一般就此解决，也经常遇到5V电压回复正常后还不能正常开机，这种情况也有多种原因，一方面是MCU的程序坏掉，还有是MCU本身坏掉，比如说MCU的I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件问题是没有用的，就算你换MCU也解决不了问题，因为MCU需要编程和写码的，在没办法找到原厂的AD驱动板代替的情况下，我们只能用通用版代替。

二，显示屏亮一下就不亮了（电源指示灯绿灯常亮）1，这种问题一般是高压板造成的，是保护电路动作了，这种情况下，一般液晶屏上是有显示的，看的方法是斜视。

2，可用单灯高压板接一个灯管测试，因为，现在的液晶显示器的高压板的设计一般都是对称的设计而两边都坏的可能一般没有。

一般老机器容易出现问题的是某一路电源管，升压管，升压变压器和灯管短路或者空焊，而造成的电源管理IC负载均衡保护，看到高压板接口有这么多线，很多初学者认为更换很复杂，其实很简单，只要4个信号接到高压板即可：1电源，2地，3开关控制ON/OFF 4,ADI亮度调节首先确定电源线正极和负极，有保险丝的一端是正极，负极多是接在电容的负极上面，然后确定电压，确定电压的最好方法是看电容的标记了。

TCL液晶电视屏驱动板的维修方法（图）制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。

或者长按二维码加群主微信。

空调维修技术教学群纯教学群。

全部视频讲课，每节课都有实物演示。

一休哥主讲。

空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常一年。

每周五节课，会陆陆续续有一些一休哥实际操作同时解说的视频。

有意者联系群主一休哥。

LCD 电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS 信号转换成TTL 信号。

屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

屏驱动板图片：LCD 电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。

根据具体使用的液晶屏的型号确定供电电压是多少伏来选择对应的磁珠或跳线。

正确的LVDS 信号：LCD 电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8 位LVDS 传输，包括8 位数据，2 位时钟共10 条数据线；全高清屏（1920X1080）均为双路LVDS 传输，包括8 位奇数据，8 位偶数据，2 位奇时钟和2 位偶时钟，共20 条数据线，所以从数字板过来的LVDS 线的根数是不一样的。

因为LVDS 信号电平为1V 左右，通过万用表可以测出来。

液晶屏信号格式选择电压：LVDS 信号格式有两种：VESA 格式和JEIDA 格式。

在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。

电视机背光驱动板维修手册一、引言背光驱动板是电视机中不可或缺的组件之一，它负责为显示屏提供背光照明，确保图像的清晰度和亮度。

然而，由于各种原因，背光驱动板可能出现故障，导致电视机无法正常工作。

本手册将详细介绍电视机背光驱动板的常见问题及其维修方法，旨在帮助维修人员更好地解决背光驱动板故障。

二、故障现象及可能原因1. 背光灯不亮可能原因：- 背光灯管损坏：检查背光灯管是否损坏或破裂，如有需要更换。

- 驱动电路故障：检查背光驱动板中的驱动电路元件，如开关管或驱动芯片是否异常，如有需要修复或更换。

2. 背光灯亮度不均匀可能原因：- 背光灯管老化：背光灯管寿命有限，长时间使用后可能出现亮度不均匀的问题，需将其更换。

- 背光灯电压调整不当：调整背光灯电压，确保背光灯亮度均匀。

3. 背光灯闪烁或频闪可能原因：- 电压不稳定：检查电压输入是否稳定，如有需要更换电源电容或电源线路。

- 背光灯灯丝接触不良：检查背光灯灯丝是否松动或脱落，如有需要重新焊接或更换背光灯。

三、维修步骤1. 断电并拆卸电视机背壳：首先，断开电视机的电源，并拆卸背壳以暴露背光驱动板。

2. 检查背光驱动板连接：仔细检查背光驱动板与主板、电源板之间的连接是否牢固，如有需要重新插拔以确保良好接触。

3. 检查背光驱动板元件：使用万用表或示波器等工具检查背光驱动板中的电容、电阻、二极管等元件是否正常。

如出现异常情况，可采取相应措施修复或更换。

4. 检查背光灯管：检查背光灯管周围的电路连接是否松动或破损，如有需要重新焊接或更换背光灯管。

5. 检查背光驱动芯片：检查背光驱动板上的驱动芯片是否短路或损坏，如有需要更换。

6. 清洁背光驱动板：使用无静电布或刷子轻轻清洁背光驱动板上的灰尘或污渍。

7. 安装并测试：将修复好的背光驱动板安装回电视机中，并重新连接主板和电源板。

接通电源后，测试背光灯是否正常工作，检查亮度、均匀性和稳定性是否达到要求。

四、维护注意事项1. 定期清洁：定期清洁背光驱动板以防止尘埃积累，影响性能。

液晶显示器常见故障与维修方法一.不能开机1.目测一体板驱动有明显烧坏 ,常见的有保险负温度电阻烧坏测桥堆开关管PWM芯片有没短路.滤波电容有没爆漏液的换掉2.测电源板有没电压输出,或输出过低的换查开关管 PWM芯片供电达到3.测驱动板的各个供电如果过低换LDO元件.4.用示波器测量时钟两脚波形,一脚有波或全都无波换晶振,谐振电容换芯片5.测MCU复位脚3.3V电压无电压换上拉电阻延时电容 MCU6.供电时钟复位都正常还不亮刷程序换图像处理芯片7.某个按键漏电或卡死导致MCU无法识别按键信号而无法开机.二.开机保护(开机屏或电源灯闪一下暗)1.电源两路输出负载有短路,把负载断开如果电源电压正常就是后级的高压板驱动板有短路2.断开后电压正常接高压板后保护,大部分是高压板PWM芯片后级的DC TO推动管高压包有损坏短路的．有时灯管打火也会引起．3.检查一体板驱动板都正常时把按键换掉有大部分品牌机是控制不良引起开机就关机的，三.开机不亮暗屏1.首先测高压板供电电压是否正常，如果无供电，或供电电压低，则顺供电线路反追电路到电源2.测保险是否烧断，如果烧断可以直接短接，顺便检查升压管和降压管是否击穿或软击穿，如果升压管击穿，还要查一下升压电容3.测降压管D极电压在8.5V左右，如果较低，低于5V，可以拆掉过压保护稳压二极管，如果故障依旧，仔细测升压管是否软击穿4.如果降压管D极电压基本为0V，证明降压管没有工作，测开启电压是否正常。

开启电压正常（按开关有0V和3至5V），再检查开关控制三极管是否有虚焊和断极，PNP型三极管E，C极之间很容易断极。

5.如果振荡芯片供电脚电压较低，大多都是振荡芯片内部短路所至6.测振荡芯片控制信号输出脚电压，一般为2至10V之间。

如果太低或接近供电电压，一般都是芯片损坏所至。

四.开机亮一下马上暗屏，或使用一段时间后暗屏1.首先测高压板供电电压是否偏低，如果偏低肯定是由电源次级的滤波电容漏电、鼓包引起，也可以不测电压，直接看电容是否鼓包（电源次级低，占80%的情况是此原因）2.补焊降压电感3.看升压电容是否虚焊、鼓包，升压管是否击穿烧糊；4.如果有两只保险，而其中有一只被烧断，也会引起上述故障；5.用外接灯管的方法试一下（怀疑灯管坏或脱焊）6.确定上述1-5元件都没问题就可以直接短接，振荡芯片过流保护角（SCP）对地短接，如果灯管长亮，亮度稳定证明此脚对地的虑波电容漏电7.如果某只灯管不亮，亮度低，图像偏色闪动，可以根据灯管的状态判断是哪路有问题，如时可以两路对比维修8.测灯管低压反馈端电压A、如果反馈电压为0V(说明没有反馈)，在测一下升压便压器高压是否有输出（用拉弧的方法），没有高压则问题出在此电路的供电保险，降压电感、降压管、升压电容、升压管等元件；如果有高压则问题出在高压耦合电容、灯管座、灯管本身B、如果有反馈电压1)、有，但较低，问题出在灯管上或高压输出端对地的电容漏电（电容拆掉可不装）2)、有，但较高，而且不稳定，一般都是反馈电路中对地的电容漏电，一定要原值代换。

液晶显示器故障怎么维修液晶显示器维修方式【详解】液晶显示器故障维修思路集锦——液晶显示器的概念：液晶是一种介于固态和液态之间的具有规则性分子排列及晶体的光学各向异性的有机化合物。

液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为其物理上具有液体与晶体的特点，故称之为“液晶”。

液晶显示器实际上就是以液晶为显示模块制作的显示器。

液晶显示器中的液晶体在工作时并不发光，而是控制外部光的通过量。

当外部光线通过液晶分子时，液晶分子的排列扭曲状态不一样，光线的通过量就不一样，从而实现了亮暗变化，利用这种原理可重现图像。

液晶分子扭曲的大小由加在液晶分子两边的电压差决定，因而可以实现电到光的转换。

即用电压的高低控制光的通过量，从而把电信号转换成光信号，将图像显示出来。

液晶显示器故障维修思路集锦——液晶显示器的结构：1. 从外观看，液晶显示器主要包括显示器外壳、显示器电源开关、功能按钮、支架及液晶显示屏(PANEL)等。

2. 从内部结构看，液晶显示器主要由驱动板(主控板)、电源板、高压板(有的和电源板规划在一起)、功能面板、VGA接口、DVI接口、液晶面板(包括液晶分子、液晶驱动芯片、彩色滤光片、偏光板、导光板等)、背光灯管组成。

液晶显示器故障维修思路集锦——液晶显示器内部1. 驱动板：2. 电源板：电源板的作用是将90~240V的交流电压转变为12V、5V、3.3V 等直流电压，供给驱动板、液晶面板等工作。

3. 高压板(又称升压板、高压条、INVERTER)：高压板主要是将主板或电源板输出的12V的直流电压转变为背光灯管启动和工作需要的1500-1800V的高频高压交流电。

有的液晶显示器的电源板和高压板会做在一起，即所谓的电源背光二合一板。

4. 液晶面板(PANEL)：液晶面板是液晶显示用模块，它是液晶显示器的核心部件。

主要由玻璃板、液晶材料、导光板、驱动电路、背光灯管等组成。

液晶显示器驱动板几种常见故障的检修2011-06-16 10:34:56 来源：致远维修评论：0点击：63自己总结的驱动板几种常见故障的检修，如下：现象：电源板输出电压正常，但是按开关没反应：从先易后难的顺序着手检查目测板子有无元件异常，通电用手触摸板子各处，看有无温度异常，有时处理芯片坏了温度很高，一摸就发现了然后我习惯先检查驱动板上的各个供电。

由于电源板输出通常只有12v和5v，所以驱动板上都有几个DC/DC稳压器来转换驱动板所需的电压。

（少量机型的电源板也会输出3.3v,2.5v等电压给驱动板）稳压器的样子看图一目了然一般有5v,3.3v,2.5v,1.8v等，测量一下几个稳压芯片的输入和输出电压，此机如果是供电问题引起的故障那么很快就找到故障点了。

如果各稳压器电压都正常，那么继续查，还是先简单的来，供电都正常，那么按键板上的各个按键应该已经有电压了，然后用万用表测量，当按开关件时，按键上的电压有没有被拉低0v，如果没有，那么开关键坏了,换个按键就能修复故障了如果有开关电压跳变，那么开关按键也排除了，继续检查，供电有了，那么再查芯片工作所需要的时钟。

（不同的处理芯片所需要的晶振频率是不同的）用万用表测晶振两端电压有无压差，当然这样只能大概判断下，有示波器看波形当然最好。

mcu芯片工作所需的时钟也有了，再检查芯片工作所需条件复位，因为芯片pdf不好找，而且即使找到了，不同厂商定义的引脚可能也不同，费时间。

一般复位都是由一个电容一个电阻二个二极管产生的，如图，看下板子上元件的排列,大概的判断下，如下图图中这块板子比较容易找，mcu旁边很明显的两个红玻璃二极管mcu微处理器工作条件都有了（有的板子处理芯片和mcu是集成在一个芯片的，有的是分开的，道理是一样的），但是mcu要开始工作必须配合软件的控制才能完成相应的操作，所以引起按开关键却不开机也与muc程序有关（维修中碰到程序引起不开机的问题挺多的），这就需要刷程序了还有就是非驱动板本身的故障，比如按键板上的电阻变质，开路，电容不良，短路，也会造成不开机，我比较喜欢倾向暴力，直接用烙铁挑完所有电容屏的原因也会引起不开机，比如屏供电短路了，这个好判断，断开屏线连接，驱动板就正常了（如果驱动板的mcu是卡座的要注意是否是mcu接触不良）如此一番还不行，我就只能换通用板了没有屏供电引起白屏屏供电是由驱动板控制的，一般是信号处理芯片控制两个三极管或场馆，来导通或截止5v（3.3v）电压的提供，如图点击图片可以放大信号处理芯片发出ppwr_on#低电平信号到q301的基极b，q301的反射极e有CMVCC电压，q301为pnp 型，b<e于是qq301导通,拉低了q302栅极电压,q302为p沟道，它的源极s同样是高电平的CMVCC,栅极g小于源极s，于是q302也导通，CMVV经过FB301保险产生panel_vcc屏供电这些元件一般都在驱动板上屏线接口的旁边，很好找，如图屏线接口右边的两个管子，电阻，滤波电容等，很容易找到这里检查一下电阻有无变质，开路，三极管场管有无顺坏，再就是信号处理芯片发出的控制信号ppwr_on#，如果ppwr_on#都没发出，那么可能芯片没正常工作或是损坏了当然屏供电不良也会白屏还有就是屏上的保险烧断也会白屏，或者是屏线接触不良，重新插拔屏线或者更换一条就好了屏供电有了还是白屏，就拿通用板子点一下屏，看是否是因为屏的原因引起的。

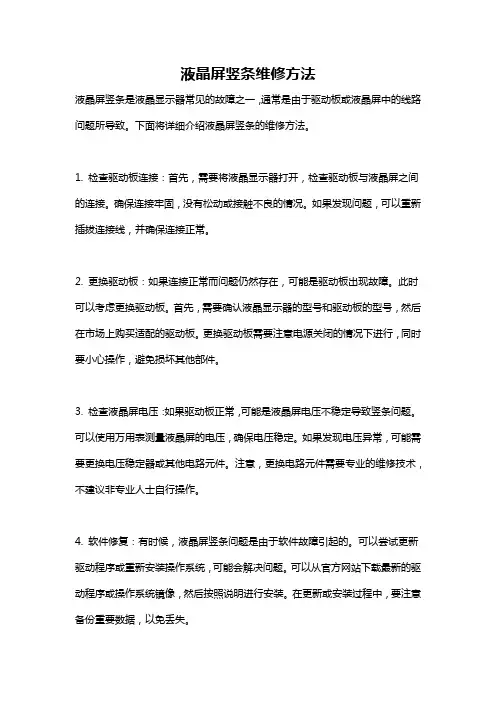

液晶屏竖条维修方法液晶屏竖条是液晶显示器常见的故障之一，通常是由于驱动板或液晶屏中的线路问题所导致。
