课件描述超声波探伤仪的原理及波形显示图

压电晶片
二、探伤仪检测螺栓孔及伤损的波形显示
左图为探伤仪在钢轨推行 时，探头声束角度的发出:
右图为探头声束发射角度在 钢轨上的示意图:
G探头
I探头
H探头
下图红色虚线内为螺栓孔在荧光屏上面出现的波形显示图:
其余探头的波形 显示图
下图为螺孔斜裂纹及波形显示图：
受螺栓孔阻挡无法探测
三、焊缝探伤仪0°探头探测伤损的波形显示
描述超声波探伤仪的原理及波形显示图
钢轨探伤仪 探头 钢轨

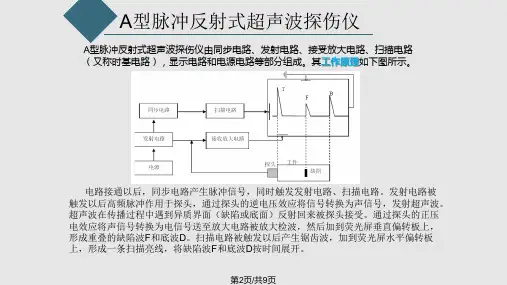

一、超声波探伤的原理
超声波探伤是探伤仪利用超声能透入钢轨材质的深处，超声波声
束由探头发出通至钢轨内部遇到缺陷与钢轨底面时分别产生反射 波，在荧光屏上形成波形显示（波束与缺陷越接近横向垂直时， 反射效果越好，波形显示越明显，反之纵向时，显示效果越弱）， 从而判断缺陷的位置与大小。 探头又称换能器，由电能激励压电晶片产生机械振动，从而产生机械 能，发出声束。
请看下面左侧的图片，分析一下会有波形显示吗？
注意：波束与缺陷越接近垂直时，反射效果
越好，波形显示越明显。
下图为上图的波形显示图：
Байду номын сангаас
所以当伤损缺陷与声束同向 而不垂直时，探伤仪对伤损 缺陷的检出能力是最差的！
五、伤损实例图
六、超声波探伤的优、缺点
优点：
u 不破坏工件内部； u 检出能力强； u 显示效果佳等等。
由于钢轨焊缝中伤损不同角度发展的多样性，所以为了更 好的发现伤损缺陷，设计院把探头里的晶片按角度也设计 为很多种，如0°、37°、45°、70°等分别应用在探伤仪中。
这里重点讲解0°探头遇见伤损的波形显示。
当伤损位于钢轨中部时，如下图及其示意图：
下图为上述图片的波形显示图：
当伤损位于钢轨靠近上部时，其如下图所示：
缺点：
1、超声波易受其他因素阻挡而无法发现缺陷； 2、钢轨存在的极细微的裂隙； 3、光斑、灰斑等。 这些难点都需要我们去探索，去经验交流，还有更加精密的仪器。
总结
最后我们回顾一下我们这节课所讲的内容：
超声波探伤的原理。 探伤仪检测螺孔的波形显示。 简单介绍焊缝探伤仪0°探头。 了解探伤过程中的优、缺点。
