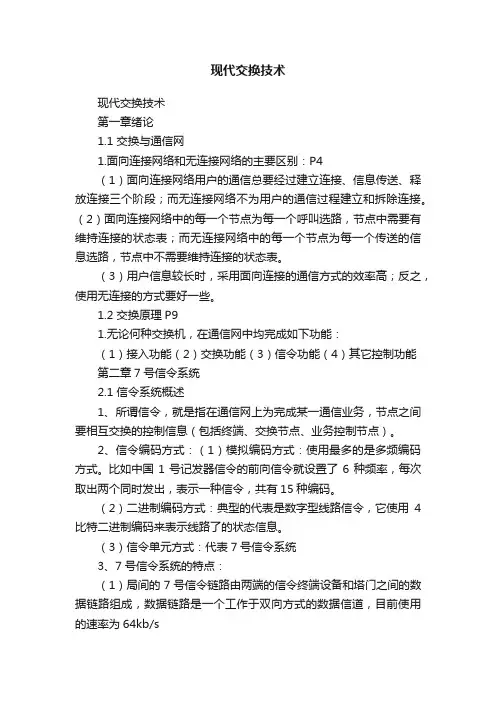

2013现代交换技术第一章

现代交换技术现代交换技术第一章绪论1.1 交换与通信网1.面向连接网络和无连接网络的主要区别：P4（1）面向连接网络用户的通信总要经过建立连接、信息传送、释放连接三个阶段；而无连接网络不为用户的通信过程建立和拆除连接。

（2）面向连接网络中的每一个节点为每一个呼叫选路，节点中需要有维持连接的状态表；而无连接网络中的每一个节点为每一个传送的信息选路，节点中不需要维持连接的状态表。

（3）用户信息较长时，采用面向连接的通信方式的效率高；反之，使用无连接的方式要好一些。

1.2 交换原理P91.无论何种交换机，在通信网中均完成如下功能：（1）接入功能（2）交换功能（3）信令功能（4）其它控制功能第二章7号信令系统2.1 信令系统概述1、所谓信令，就是指在通信网上为完成某一通信业务，节点之间要相互交换的控制信息（包括终端、交换节点、业务控制节点）。

2、信令编码方式：（1）模拟编码方式：使用最多的是多频编码方式。

比如中国1号记发器信令的前向信令就设置了6种频率，每次取出两个同时发出，表示一种信令，共有15种编码。

（2）二进制编码方式：典型的代表是数字型线路信令，它使用4比特二进制编码来表示线路了的状态信息。

（3）信令单元方式：代表7号信令系统3、7号信令系统的特点：（1）局间的7号信令链路由两端的信令终端设备和塔门之间的数据链路组成，数据链路是一个工作于双向方式的数据信道，目前使用的速率为64kb/s（2）7号信令系统的本质是一个高速分组交换系统，信令系统之间通过局间的专用信令链路以分组的形式交换各类业务控制信息（3）一条信令链路可以传送若干条话路的信令，理论上话路群得最大容量为4096条（4）由于话路与信令信道分离，有些时候信令通畅，并不一定话路也通畅，因此，必要时要对话路进行单独的导通检验7号信令的上述特点使它与随路信令系统相比具有以下优点：（1）信令系统更加灵活（2）信令在信令链路上以信号单元方式传送，传送速率快，呼叫简历时间大约缩短，不仅提高了服务质量，而且提高了传输设备和交换设备的使用效率（3）信令编码容量大，采用不等长信令单元编码方式，便于增加新的网络管理信号和维护信号，以满足各种新业务的要求（4）信令以统一格式的信号单元传送，实现了局间信令传送形式的高度统一（5）信令与话音分开通道传送，分开交换，因而在通话期间可以随意处理信令，便于以后支持复杂的交互式业务（6）信令设备经济合理2.37号信令网1、国际信令网的编码为14位，编码容量为2的14次方=16384.2、编码采用三级编号结构：大区识别、区域网识别、信令点识别NML为3比特的大区识别，为第一级，用于识别全球的编号大区；K-D为8比特的区域网识别，为第二级，用于识别每个编号大区内的区域网，我国被分配在4-120，即第四世界大区，区域编码120，前两部分合起来又称为信令区域网编码（SANC）3、全国7号信令网的信令点采用统一的24位编码方案：主信令区编码、分信令去编码、信令点编码。

第1章：绪论交换的基本概念，通信网的三要素：终端设备传输系统交换系统数据通信和话音通信的区别：1，通信对象不同，数据通信实现的是计算机和计算机之间，以及人与计算机之间的通信，而话音通信实现的是人与人之间的通信。

2，传输可靠性不同，数据通信要求更高，话音相对较小3，通信的平均持续时间和通信建立响应不同，数据通信持续时间要短，建立连接的时间也短。

话音通信过程相反。

4，通信过程中信息业务量特性不同电路交换和分组交换的优缺点电路交换的主要优点：1，信息传输时延小，对一次连续而言，传输时延固定不变。

2，信息的传输效率比较高3，信息的编码方法和信息格式有通信双方协调，不受网络的限制缺点：1，电路的连续时间较长，当传输较短信息时，通信通道建立的时间可能大于通信时间，网络利用率低2，电路利用低3，通信双方在信息传输，编码格式，同步方式，通信协议等方面要完全兼容，限制了各种不同速率，不同代码格式，不同通信协议的用户终端的互通4，有呼损，可能出现由于对方用户终端设备忙或交换网负载过重而呼叫不通第2章：交换单元与交换网络1）连接的三种表示形式（函数表示形式，排列表示形式，图像表示形式）及它们间的相互转换2）T、S接线器及TST网络的工作原理3）Clos无阻塞网络基本结构和条件Clos网络结构：两边各有r个对称的m*n矩形交换单元，中间是m个r*r 的正方型交换单元。

每个交换单元都与下一级的各个交换单元有连接且仅有一条连接。

m,n,r是整数决定了交换单元的容量，称为网络参数记作C（m,n,r）三级clos网络无阻塞的条件：m>=2n-1.4）Banyan网的构成方法、自由选路的概念以及阻塞情况判断第3章：电路交换技术及接口电路电路交换呼叫接续过程：三个阶段：1，呼叫建立2，消息传输3，话终释放电路交换系统的基本功能：连接、信令、终端接口、控制功能。

模拟用户接口的七大功能：能对7个基本功能做简单解释。

1、馈电：所有连接在交换机上的电话分机用户，都由交换机向其馈电。

现代网络交换技术知识点第一章：1、什么是分组交换？分组交换采用了报文交换“存储-转发〞方式，但不像报文交换那样以报文为单位交换，而是把用户所要传送的信息〔报文〕分割为假设干个较短的，被规格化的“分组〞进展交换与传输。

2、分组交换中，交织传输主要有哪些方法？各有何特点方法有三种：比特交织，字节或字符交织和分组〔或信息块〕交织。

3、中国1号信令规定了哪两种信号？中国1号信令包括线路信号和记发器信号两局部4、中国1号信令中的记发器信号是如何传送的？记发信号是在记发器〔多频收发码器〕之间进展传送的信号。

通过相应话音通路从一个局的激发起发出，而由另一个局的记发器接收。

5、7号信令的功能构造可分为哪几级？并说明各级的主要功能。

信息传递局部的第一级〔MTP1〕：规定了信令传输通路的物理，电气和功能特性，用于信令消息双向传递；信息传递局部第二级〔MTP2〕：它定义了两个直接连接的信令点之间的信令数据链路上传送信令消息的功能和程序；信息传递局部第三级〔MTP3〕：是在第一级或第二级出现故障时，负责将信令消息从一个信令点可靠地传送到另一个信令点，并且要求在窄带和宽带的环境是一样的。

6、电路交换的特点？电路交换的特点：采用固定分配宽带，电路利用率低；要预先建立连接，有一定的建立时延，通路建立后可实时传送信息，传输时延一般可以不计；无过失控制措施，对于数据交换的可靠性没有分组交换高；用基于呼叫损失制的方法来处理业务流量，过负荷时呼损率增加，但不影响呼叫。

7、用户状态信令包括哪些信令信号？用户状态信令包括：呼出占用；应答；前向拆线；后向拆线用户状态信令用于监视用户线的环路状态变化，广泛采用简单而经济的直流环路信号表示。

通过用户话机的摘机/挂机动作，使用户线直流环路接通或断开，从而形成各种用户状态信令。

根本的用户状态信令有以下四种：①呼出占用〔主叫用户摘机〕②容许〔被叫用户摘机〕③前后拆线〔主叫用户挂机〕④后向拆线〔被叫用户挂机〕第二章：1、T接线器的功能是什么？根本组成主要包括哪几局部？T型时分接线器又称时间型接线器，简称T接线器。

第一章1.全互连式网络‎有何特点？为什么通信网‎不直接采用这‎种方式？全互连式网络‎把所有终端两‎两相连；这种方式的缺‎点是：1）所需线路数量‎大且效率低。

所需线路对数‎与通话用户数‎间的关系是：N(N-1)/2。

2）选择困难。

每一个用户和‎N-1个用户之间‎用线路连接，由电话机来选‎择需要通话的‎用户连线比较‎困难。

3）安装维护困难‎。

每个用户使用‎的电话机的通‎话导线上要焊‎接N-1对线，困难。

2.在通信网中引‎入交换机的目‎的是什么？完成需要通信‎的用户间的信‎息转接，克服全互连式‎连接存在的问‎题。

3.无连接网络和‎面向连接网络‎各有何特点？a）面向连接网络‎用户的通信总‎要经过建立连‎接、信息传送、释放连接三个‎阶段；无连接网络不‎为用户的的通‎信过程建立和‎拆除连接。

b）面向连接网络‎中的每一个节‎点为每一个呼‎叫选路，节点中需要有‎维持连接的状‎态表；无连接网络中‎的每一个节点‎为每一个传送‎的信息选路，节点中不需要‎维持连接的状‎态表。

c）用户信息较长‎时，采用面向连接‎的通信方式的‎效率高；反之，使用无连接的‎方式要好一些‎。

4.OSI参考模‎型分为几层？各层的功能是‎什么？分为7层：物理层：提供用于建立‎、保持和断开物‎理接口的条件‎，以保证比特流‎的透明传输。

数据链路层：数据链路的建‎立、维持和拆除；分组信息成帧‎；差错控制功能‎；流量控制功能‎。

网络层：寻址、路由选择、数据包的分段‎和重组以及拥‎塞控制。

运输层：1）建立、拆除和管理端‎系统的会话连‎接2）进行端到端的‎差错纠正和流‎量控制。

会话层：1）会话连接的建‎立与拆除；2）确定会话类型‎（两个方向同时‎进行，交替进行，或单向进行）3）差错恢复控制‎。

表示层：数据转换：编码、字符集和加密‎转换；格式转换：数据格式修改‎及文本压缩；语法选择：语法的定义及‎不同语言之间‎的翻译。

应用层：提供网络完整‎透明性，用户资源的配‎置，应用管理和系‎统管理，分布式信息服‎务及分布式数‎据库管理等。

第一章1．为什么要引入交换？答：为了实现多个终端之间的通信，节省线路投资，引入了交换的功能。

2．交换节点有哪些基本功能？答：交换节点的基本功能:能正确接收和分析从用户线或中继线发来的呼叫信号;能正确接收和分析从用户线或中继线发来的地址信号;能按目的地址正确地进行选路以及在中继线上转发信号;能控制连接的建立;能按照所收到的信号拆除连接。

3．通信的三要素是什么？答：终端、传输和交换4．交换节点有哪些接续类型？答：交换节点的接续类型:1.本局接续:本局用户线之间的接续；2.出局接续:在用户线和出中继线之间的接续；3.入局接续:在入中继线和用户之间的接续；4.转接接续:在入中继线和出中继线之间的接续。

5．什么是模拟信号？答：模拟信号是指代表消息的信号及其参数（幅度、频率和相位）随着消息连续变化的信号。

6．什么是数字信号？答：数字信号是指信号幅度并不随时间连续的变化，而是取有限个离散值的信号。

7．数字通信与模拟通信相比，具有哪些优缺点？答：数字通信:以数字信号为传输对象的传输方式称为数字传输，而以数字信号来传送消息的通信方式称为数字通信。

优点:抗干扰性强、保密性好、设备易于集成化，以及便于使用计算机技术进行处理等。

缺点:所用的信道频带比模拟通信所用频带宽的多，降低了信道利用率。

8．模拟交换与数字交换有什么本质区别？答：模拟交换:以模拟信号为交换对象称为模拟交换，传输和交换的信号是模拟信号的交换机称为模拟交换机。

数字交换:以数字信号为交换对象称为数字交换，传输和交换的信号是数字信号的交换机称为数字交换机。

9．什么是布控（WLC）和程控（SPC）？答：布控:布控就是布线逻辑控制，布控交换是利用逻辑电路进行控制的一种交换方式。

程控:程控就是存储程序控制，程控交换是利用计算机软件进行控制（即存储程序控制）的一种交换方式。

10．什么是分组交换？答：分组交换:采用了报文交换的“存储―—转发”方式，但也不像报文交换那样以报文为单位交换，而是把用户数据所要传送的的信息（报文）分割为若干个较短的、被格式化了的“分组”进行交换。
