岩溶地区的主要工程地质问题及处理措施 ppt课件

ppt课件
18
其中K4钻孔土洞面积为6㎡，K25土洞为15㎡，K8为土洞，溶洞分布约20㎡，K27也为溶洞土洞分布区，呈长条形，约48㎡，各洞内充满地下水，并充填流动状泥砂混合物，部分钻孔中见腐殖质、灰岩碎块。在深层搅拌桩施工过程出现塌陷现象，是由于搅拌桩钻机钻穿部分砂层的土洞，砂层、泥层掉落土洞而引起。钻探确定土洞、溶洞位置后，决定用砂及灌注水泥浆的方法对土洞、溶洞进行处理，完成后再继续深层搅拌桩的施工，并对部分地质复杂的搅拌桩作加强处理。溶洞和土洞充填处理后，搅拌桩施工不再塌陷，但在随后的测桩试验中发现部分土洞的搅拌桩还达不到设计要求，这与土洞和溶洞的复杂性有关。此外非土洞范围的搅拌桩，在桩顶 3=1 7 的范围内，由于是回填土，导致部分搅拌桩成形不够理想。根据以上的情况，设计决定在土洞范围的搅拌桩再用钢管桩加强处理。对非土洞范围部分成孔不够理想的搅拌桩，在搅拌桩桩心浇筑素混凝土桩。
1鬼斧神工喀斯特一岩溶地貌对工程的影响二岩溶地貌的工程处理方法三岩溶地貌的工程处理实例一岩溶地貌对工程的影响1地基稳定性及塌陷问题在岩溶地区由于地表覆盖层下有石芽溶沟岩体内部有暗河溶洞建筑物的地基通常很不均匀
ppt课件
1
一、岩溶地貌对工程的影响二、岩溶地貌的工程处理方法三、岩溶地貌的工程处理实例
ppt课件 10
（3）、处理方式 ① 填垫法：该法可分为充填法、换填法、挖填法、垫褥法等几类。充填法—适用于裸露岩溶土洞,其上部附加荷载不大的情况。最底部须用块石、片石作填料,中部用碎石,上层用土或混凝土填塞,以保持地下水的原始流通状况,使其形成自然的反滤层。换填法—当已被充填的岩溶土洞,如充填物物理力学性质不好,可采用换填法。须清除洞中充填物,再全部用块石、片石、砂、混凝土等材料进行换填。

岩溶地区路基施工(完整)

第四节岩溶地区路基施工一、岩溶的处治（一）疏排岩溶水1 、岩溶水的工程特性岩溶水是赋存于可溶性岩石裂隙或孔洞中的地下水。

在可溶性岩石中存在着一些宽大的溶蚀裂隙和分布不均、规模不等的溶洞，以各种形式与地表水体相连，形成含水体系。

在溶蚀基准面以上的岩溶水往往是流动的，呈脉管状分布，大的甚至形成暗河，水量和水位随季节的变化幅度大；在溶蚀基准面以下岩溶有水往往形成水池或地下湖。

岩溶水有一定的径流系统，涌水量大，尤其是在山区，由于岩溶水径流的落差，使其具有较大的动水压力，在进行工程处治时应予重视。

2 、疏排岩溶水的工程措施处治岩溶水一般原则是宜疏不宜堵，即采取疏导引离路基的排水方法，保证路基范围内的土石方不受浸润，不因温差作用而使水汽上升，聚集在路面基层下。

处治方法有疏导、截流、围埝、改道等。

处治前应在充分调查的基础上，有针对地选用合适的勘探手段如槽探、井探、钻探、物探等，了解岩溶的发育情况、分布规律、断裂破碎带以及地下水的动力条件、潜蚀作用、地表水与地下水的联系、地下水的水位、流速、流向等，然后根据已查明的岩溶水的资料、其危害程度和处理条件，因地制宜、确定合理的排水设施和位置，并与地面排水沟渠相互配合，构成统一的排水系统。

把危及路基的岩溶水排除，防止漫流、滞积或下渗。

对出现在路基上方、流量较大但地势平缓的岩溶水，可设排水沟截离路基，用明沟把水引入公路边沟由涵洞排出；流量较大、地势陡峭的岩溶水，则用急流槽或吊沟把水引入边沟通过涵洞排出；而流量小的岩溶水，宜用边沟排出，边沟应用浆砌片石防护，沟底抹面，防止渗漏。

对出现在路基基底的岩溶水，流量较大的应设涵洞将水排出。

有的孔洞平时无水，雨季或暴雨时出现冒水，此处不能直接填土，以免岩溶水逐步将土冲走而引起下沉或形成湿软路基。

可供选择的一种方案是超挖反填，即将此路段超挖不小于0.5m深，用片石料按填石路基的要求填筑，上铺隔离层，同时加深边沟或将边沟砌成洞式渗沟以降低地下水位。

岩溶地面塌陷机理预测与防治ppt课件

2021精选ppt
30
1、岩溶地面塌陷机理
1.1 岩溶地面塌陷成因解释
1.1.3 康彦仁与致塌模式
三、真空致塌式
在封闭较好的岩溶空腔中，由于地下水的重力作用、过水断面由窄变宽的改变和高速水流的吸气作用等形成的真空负压力对土体的吸蚀破坏作用和现象称为真空吸蚀致塌式。
四、冲（气）爆致塌式
储集于溶洞、管道及土洞中的高压气团和高承压水头引起的破坏作用和现象称为冲（气）爆爆致塌式。
力的作用位置图示（ P a-P 0）
地面
作用力的基本原理
作用力是瞬间产生冲压造形—符合冲量原理；
真空压差越大，盖层越薄，冲压造形越快；
洞壁越陡，洞口越圆；
力的作用模式冲压
（外压）
地面
作用力快速或缓盖
层
扩容力（ P 0）
在岩溶盖层内部进行微观物理机械吸蚀掏空破坏—微观吸蚀扩容作用
典型实例：
在山前带，老黏性土与可溶岩界面附近地下水的频繁活动（顺土/岩结合面的流动及结合面处地下水位的波动）形成较多的土洞。
2021精选ppt
14
1、岩溶地面塌陷机理
1.1 岩溶地面塌陷成因解释
1.1.1 巴普洛夫与潜蚀论一、粘性土的潜蚀作用
典型模式：
粘性土
粘性土
可溶盐
a
可溶盐
b
2021精选ppt
2021精选ppt
23
1、岩溶地面塌陷机理
1.1 岩溶地面塌陷成因解释
1.1.2 徐卫国等与真空吸蚀论
一、真空吸蚀论的概念——有三个涵义
（1）“真空”——泛指低于外界大气压的稀薄气体状态，用“真空度”来描述。根据真空度的大小，真空被划分为粗真空、低真空、高真空、超高真空和极高真空5级。真空成因——地下水位下降（2）“吸”是对边界产生一种强大的吸引力，是“真空压差”对边界物质进行的内吸外压的物理效应。——真空负压

岩溶路基施工

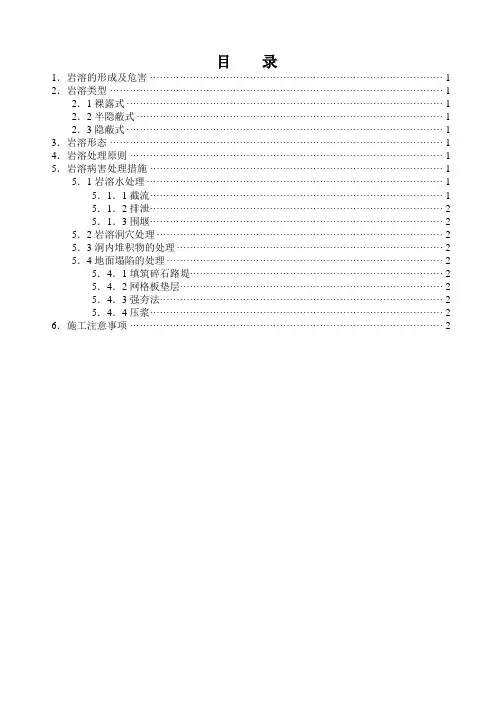

目录1．岩溶的形成及危害 (1)2．岩溶类型 (1)2．1裸露式 (1)2．2半隐蔽式 (1)2．3隐蔽式 (1)3．岩溶形态 (1)4．岩溶处理原则 (1)5．岩溶病害处理措施 (1)5．1岩溶水处理 (1)5．1．1截流 (1)5．1．2排泄 (2)5．1．3围堰 (2)5．2岩溶洞穴处理 (2)5．3洞内堆积物的处理 (2)5．4地面塌陷的处理 (2)5．4．1填筑碎石路堤 (2)5．4．2网格板垫层 (2)5．4．3强夯法 (2)5．4．4压浆 (2)6．施工注意事项 (2)第三节岩溶路基施工1．岩溶的形成及危害岩溶是由于水对可溶性岩层的化学作用和机械作用所产生的一种不良地质现象。

尤其是卡斯特地区这一地质现象更为典型。

岩溶对路基的危害，一般为溶洞顶板坍塌引起的路基下沉和破坏；岩溶地面塌陷对路基稳定性的破坏；反复泉与间歇泉浸泡路基基底，引起路基沉陷、坍塌或翻浆；突然性的地下涌水冲毁路基等。

2．岩溶类型2．1裸露式裸露地表，具有很多的溶沟、漏斗和其它岩溶形态。

2．2半隐蔽式岩溶被残积层所覆盖，地表多为腐植物所布满。

有漏斗、洼地、干谷、塌陷及正在消失的小河和流量很大的岩溶泉的分布。

2．3隐蔽式可溶性岩层被非可溶性沉积岩所覆盖，大气降水易渗透，岩溶作用微弱，有时出现很浅的漏斗。

3．岩溶形态岩溶在铁路基现场的表现形态，应根据设计文件并结合现场实际进行确定。

一般情况下，岩溶形态主要有：溶沟及溶槽、漏斗、落水洞及竖井、溶洞或暗河、地下湖等。

施工时应根据不同的岩溶形态分别提出处理措施。

4．岩溶处理原则4．1当路基在溶洞顶部通过时，顶板必须有足够的厚度。

可根据溶洞大小、地质构造及顶板岩层的性质与完整性等按设计文件的要求进行处理，一般可采用堵塞、清爆和加固等措施。

4．2路基基底及其附近有岩溶水时，应视其出水口的高程及流量大小分别加以处理。

一般来说，宜疏导不宜堵塞。

堵塞往往会引起岩溶水从另外一个出口流出，仍然威胁路基的安全。

路基施工培训课件(ppt 40页)

2、路基填筑
1.4 具体施作流程
• 第一，将设备移入场内，就位； • 第二，将排水板装入卷筒，并通过机架上的滑轮将排水板引入套管插入杆中； • 第三，将排水板从插杆端头引出、折回，夹上短钢筋，用订板机订好(固定方法见下图)。
2、路基填筑
• 第四，拉紧排水板，将插入杆对准板位； • 第五，将套管插入杆边振动边压入地基； • 第六，到达设计深度(预先在插入杆上用红漆划上深度标
排堑顶上方流向路堑的地表水。
3、路基排水
4、截水沟设在台阶形路堑边坡的平台上，用于截排边坡平台以
上坡面的地表水。
3、路基排水
5、跃水通常设在坡度陡的排水地段。主槽底部呈台阶状，台
阶的宽度和高度之比大致等于地面坡度。
3、路基排水
6、急流槽
用片石、混凝土材料筑成的，槽身一般为矩形，衔接两段高程较大的排水设施。
路基施工培训
渝黔铁路土建8标三工区
目录
1、施工测量 2、路基填筑 3、路基排水
1、施工测量
2、路基填筑
图1
2、路基填筑
三、排水板及土工合成材料施工
1.排水板
1.1 原理
竖向塑料排水板处理软土地基，是采用了排水固结的原理，即用塑料排水板通过毛细作用将地基中的水排除，以增加作用于土颗粒的有效应力来加速地基固结沉降，达到提高地基强度的目的。
志)后将插入杆拔出，则排水板通过土体挤压被短钢筋锚固于孔底。 • 第七，在砂垫层以上30cm处将排水板剪断，并将板头人工埋入砂垫层中； • 第八，将插板机移至下一个板位。 • 排水板设置顺序如下：
2、路基填筑
2、路基填筑
1.5 注意事项 (1)施工中要严格控制打入深度，严格按设计长度施

【培训课件】某铁路工程岩溶高风险隧道安全施工技术—岩溶治理技术及工程案例、转向施工技术

3.岩溶治理技术及工程案例
注浆加固
注浆前注浆后
3.岩溶治理技术及工程案例
③过水型岩溶对策：引排方案针对过水型岩溶，原则上引排维持既有通道方案处治，不得随意对岩溶管
道堵塞，以免形成水害。
[案例] 2005年8月11日，野三关隧道进口开挖揭示DK119+512隧底发育过水型岩溶，右侧为岩溶大厅。岩溶为两头窄的芒果状，最宽处约18.3m，岩溶水流自左向右流入大厅消水洞，旱季水流量为43m3/h。针对该岩溶：清除大厅内堆积体，锚网喷防护，隧道基底采用“托梁+钢筋砼板”
4
释能降压大型高压富水溶洞
5
绕避方案边界明确的溶洞及溶槽
3.岩溶治理技术及工程案例
⑤对岩溶地下水的对策：注浆堵水方案、泄水洞方案、堆积体加固方案、绕行方案
注浆堵水方案
[案例]齐岳山隧道施工进行超前水平钻探，探孔深度38m，单孔最大涌水量700m3/h，水压力3.1MPa。针对该地下水，采取“注浆堵水”方案。
跨越，隧道结构加强。
3.岩溶治理技术及工程案例
[案例] 2005年3月29日，王家岭隧道开挖到DK61+473，超前探测表明前方为正交型过水岩溶管道，经放水试验，最大流水量为 540m3/h。后爆破开挖，发现管道由左拱腰向右拱脚发育。入水口直径分别为1.5m和0.7m，出水口直径为1.5m。针对该岩溶，采用 φ 600mm波纹管引排、浆砌片石回填、隧道结构加强。
3.岩溶治理技术及工程案例
齐岳山隧道出口 PDK366+195 高压水录像
3.岩溶治理技术及工程案例
3.岩溶治理技术及工程案例
泄水洞方案
[案例] 地形地质条件允许、对环境没有影响时优先采用泄水洞方案。

岩溶工程地质研究培训讲义PPT(48页)

研究表明：★方解石含量越高CaO/MgO比值越大， KV及KCV越大；反之白云石含量越小。
★酸不溶物含量越高， KV及KCV越小。
淀）、
矿物结晶越小， KV越大。一般而言，泥晶>粒屑>亮晶。
二、气候的影响
1 温度的影响：（1）温度升高，水中的CO2的溶解度减小，不利于岩溶作用。一般，水温升高200 ~300 C，溶于水中的CO2减少一半。（2）温度升高，生物新陈代谢加快，释放更多的CO2带入水中。
同时温度升高，化学反映速度大大加快，有利于岩溶作用，一般温度升高100 C，化学反应速度加快一倍。
总体上：温度的升高有利于岩溶作用的进行。
2 .降水的影响：（1）水直接参与岩溶作用，充足的降水是保证岩溶作用强烈进行的必要条件。（2）水是溶蚀作用的介质和载体，充足的降水保证了水体的良好的循环交替条件，促进岩溶作用的强烈进行。
1.酸效应
任何酸解离出H+ 后，溶液中H+ 浓度增加，H+ 和CO32- 结合生成HCO31- ，从而
加速CaCO3 的溶解。如右反应式：
CaCO3 2H Ca2 2HCO3
地质上含硫酸的岩层渗出的地下水有较大溶蚀性。
2.同离子效应
加入Ca2+ 或CO32- 等同等离子后，减缓水对碳酸盐的溶蚀能力。
岩溶现象：
1、形成独特的地貌
大的地貌形态及蚀变：峰丛（溶洼）
峰林（溶盆）
孤峰（溶蚀平原）
地表形态正形态：石牙、石林、峰（丛）林、孤峰。
（地表水作用为主）
负形态：溶孔、溶槽、溶沟、溶水洞、漏斗、洼地、溶盆、溶原。
地下形态（地下水作用为主）：溶隙、溶洞、暗河。
2、形成独特的水文地质现象：水文地质条件复杂化；透水性增大，流态动态及不均匀性增大；出现伏流、地下河、岩溶泉，构成独特的水文地质系统（单元）等。

常见工程地质现象之岩溶 ppt课件

ppt课件
4
❖ 岩性以灰岩为主，局部为白云质灰岩、大理岩等，地层年代多属于泥盆系和石岩系。岩溶发育程度不均匀，以肇庆地区最为发育，溶洞形态十分复杂，千姿百态，局部构成一座座复杂离奇的地下迷宫，著名的肇庆七星岩、封开旅游区，即是由岩溶地貌构成。近年来，广东省建设的广（州）肇（庆）高速公路、广（州）梧（州）高速公路、广（州）清（远）高速公路、广（州）佛（山）高速公路等大型工程均不同程度地位于岩溶地区。
❖ 岩溶地区地下沿溶洞流动的河流称为地下暗河，其规模大小不一。
落水洞
ppt课件
28
ppt课件
29
暗河中的鱼
ppt课件
30
三、岩溶发育条件
❖ 岩溶发育的基本条件有三个，即可溶性的岩石、具有溶蚀能力的水和良好的地下水循环交替条件。
具有溶蚀能力的水
可溶性的岩石岩溶
良好的地下水循环交替条件
ppt课件
10
ppt课件
11
ppt课件
12
ppt课件
13
ppt课件
14
ppt课件
15
(1)石林、石芽
❖ 水沿可溶蚀岩石的节理、裂隙进行溶蚀和冲蚀所形成的沟槽间突起与沟槽形态，浅者为溶沟，深者为溶槽。
ppt课件
16
❖ 沟槽间的突起称石芽，其底部往往被土及碎石充填。在质纯层厚的石灰岩区，可形成巨大的貌似林立的石芽，称为石林。如云南石林。
ppt课件
31
1、可溶性岩石
❖ 这是岩溶发育的物质基础。自然界中的水溶性岩石主要有石灰岩、白云岩、石膏和岩盐等。在这几种可溶性岩石中，以岩盐的溶解度为最大，石膏次之，石灰岩和白云岩的最小。但是就分布面积来看，石灰岩和白云岩的分布极为广泛，而石膏和岩盐则极小，岩溶主要也分布在石灰岩和白云岩地层中。因此，一般情况下岩溶主要是指由石灰岩和白云岩构成的地层中的发育的岩溶。

岩溶塌陷及预防讲座PPT演示课件

少。
10
岩溶洞隙的发育一般受岩溶地下水的控制。浅部岩溶洞隙由于地下水活动频繁，成为塌陷物质的储集空间和运移通道。
岩溶洞隙的开口程度是影响岩溶塌陷形成的重要因素，岩溶地下水的活动，塌陷物质的运移都是通过洞隙开口处进行的。因此，塌陷坑与开口洞隙存在着密切的垂向对应关系。洞隙规模愈大，塌陷也愈大；洞隙开口愈大，塌陷速度愈快。
岩溶塌陷地质灾害及其防治
1
主要内容
1、岩溶塌陷概况 2、岩溶塌陷产生的原因和特点 3、建设中如何避开塌陷区 4、如何开展塌陷的群ቤተ መጻሕፍቲ ባይዱ群防
2
岩溶塌陷概况
3
岩溶地形的地面和地下特征 4
第一节岩溶塌陷概况
岩溶塌陷是我省除崩塌、滑坡、泥石流之外的又一主要地质灾种。
我国岩溶塌陷分布广泛，从南到北，从东到西都有发育。目前己见于除北京、天津、上海、河南、甘肃、宁夏、新疆以外的24个省市区，但主要分布于辽宁、河北、江西、湖北、湖南、四川、贵州、云南、广东。资料显示，全国岩溶塌陷总数为2841处，塌陷坑有33192个，塌陷面积为332.28km2 。
而形成塌陷，主要见于隐伏土洞发育地区，这些土洞顶板已接近极限平衡状态，在强度不大的振动力使用下产生附加荷载效应而导致塌陷。
18
8、修建公路、不合理开挖等
19
二、岩溶塌陷的时空动态特征
1、单个岩溶塌陷的形成过程及其动态特征

对于绝大多数常见的土层塌陷来说，都具有由岩溶
洞隙→土洞→塌陷的形成过程。
21
塌陷的阶段性：单个塌陷的发育过程可分为土洞形成和扩展阶段、塌陷形成阶段和调整阶段
塌陷的周期性：在引发源稳定不变（如排水降深稳定）的情况下，受气象水文因素的影响。塌陷作用随其周期性变化而作强弱波动，如一年中的雨季春耕泡田季节，塌陷作用强烈，塌陷数量多而集中，其它季节塌陷作用减弱，数量减少。在一个轮回中这种波动随着塌陷发展逐渐向外围扩展，其幅度逐渐减弱以至消失。在引发源发生变化（如排水降深加大）,塌陷作用将再次复活并向外围扩展，开始一个新的轮回，再次出现新的周期性波动，但其波动幅度较前一轮回减弱，呈螺旋式发展。

钻孔注浆整治岩溶路基施工工法(PPT)

❖ 7.0.2自注浆加固范围周边向中间进行，对注浆范围周边形成封闭面，防止注浆过程中浆液超出有效注浆范围。
❖ 7.0.3在边孔注浆过程中应特别注意控制注浆压力并加强注浆孔周围农田、水源的巡视，避免污染环境，发现异常情况，应立即停止注浆。注浆过程中，使用低压、浓浆进行灌注，多次间歇反复注浆直到达到终注条件。为防止浆液终凝堵塞注浆管道，间歇时间一般不超过1小时。
2021/7/9
2
1、前言
❖ 近年来，在我国铁路建设中，针对岩溶路基病害整治相关技术问题，一些单位进行过不少研究，取得一些有意义的成果。特别是在武广客运专线和京沪高速铁路岩溶路基整治注浆加固参数方面进行了一些研究，且整治效果比较理想。
❖ 我公司承建的南广铁路NGZQ-3标位于广西壮族自治区南宁市和贵港市境内，沿线碳酸岩分布广泛，可溶岩分布长度占线路长度的92.7%，其中覆盖型岩溶段落长度占岩溶段落的 96.4%，岩溶强烈发育，易、极易发生岩溶地面塌陷，因此，岩溶路基整治是南广铁路路基修建的关键技术。
❖ 6.3.4在注浆管上应安装电子流量计，以便对注浆量进行准确统计。
2021/7/9
15
7、质量控制
❖ 7.0.1为防止泥浆堵塞孔壁及沉渣过厚，应加强成孔清洗，对冲洗返水的钻孔以清洗液变清为结束条件，对岩溶、溶蚀破碎带发育、冲洗时不返水的钻孔，使用流量大于泵送流量80%以上，冲洗不少于10min。
❖ 2、碎石：质地坚硬的天然砾石或人工碎石，SO3含量不宜大于1% （以重量计，下同），含泥量不宜大于3%，有机物含量不宜大于 3%。
2021/7/9
14
❖ 6.3注浆设备和机具
❖ 6.3.1搅拌机的转速和拌合能力应分别与所搅拌浆液的类型和注浆泵的注浆量相适应，保证能均匀、连续地拌制浆液， HJ800型及以上搅拌机基本能满足注浆需要；

岩溶路基注浆施工技术改PPT课件

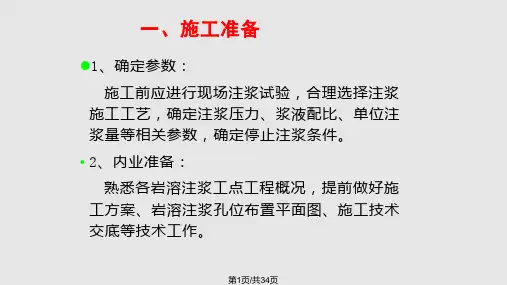

第27页/共34页
五、注意事项及异常情况处理
育，土体密实，基岩与土层结合面早期软化、冲刷残留物被上覆压力所固结，形成不透水层，注浆无法进行。另外是成孔以后没有将孔内的残留物冲洗干净，泥浆、岩粉将可以进浆的通道堵死，应及时清孔、洗孔，重新注浆。 2.5孔间串浆：主要是因孔间地层孔隙或裂隙通道连通，浆液通过通道进入另一注浆孔，为了使浆液填充通道，注浆时应在被串浆孔内注满泥浆或清水，然后盖上堵头再行注浆。
备注
W≤0.33 W≤0.42 W≤0.33 W≤0.42
（1）面波检测一速度标准为主，辅以曲线频散；（2)压水试验检测科按3% 计，但每个注浆孔工点的压水试验检测孔数量不少于2个；（3）当两种结果不一致时，应当以压
水试验为主。
第18页/共34页
四、效果监测与综合评价
3、成果提交
野外检测工作完成后2天左右提交物探检测成果报告及相关图件，配合取芯检验的压水试验做出质量检验评定。
第11页/共34页
三、注浆施工
进行地表变形观测，实测地表变形量，测量精度不大于1mm，并做好详细记录。根据观测结果判断地基稳固程度。
9、封孔
注浆结束后，经质检工程师检查，通知监理工程师检查确认注浆完成，做好孔口标记。
第12页/共34页
四、效果监测与综合评价
1、注浆监测与评价的基本原则：
第14页/共34页
四、效果监测与综合评价
2.2、注浆钻探取芯检验：
➢
钻孔检查，检查孔数为5%，根据取芯浆
液，充填情况直观判断，注浆取芯完整，无掉
钻、漏水现象，钻孔回流带出有水泥粉末。
➢
仍可沿用采用“可见裂隙结石充填率不大
85%”的标准。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

铁路工程建设信Байду номын сангаас化平台
三、异常情况处理
1、施工中如钻孔揭示有串珠状溶洞、空溶洞、土洞、半填充型溶洞时，按设计技术要求进行吹砂回填后再注浆，必要时施工单位及时报请动态设计管理组进行现场核对。
2、在岩石岩溶裂隙、溶槽或串珠型溶洞发育地段，造成注浆施工出现严重漏浆时，严格按设计方法进行处理，仍不能解决堵漏时，要暂停注浆，并按程序上报，由毕节指挥部组织参建各方研究处理措施。
铁路工程建设信息化平台
二、注浆施工
铁路工程建设信息化平台
二、注浆施工
铁路工程建设信息化平台
二、注浆施工 2、封孔 (1)一次性封孔。适用条件：当注浆钻孔未揭示有土洞、空溶洞、半充填溶洞及较大开度溶蚀裂隙发育时，可采用水泥砂浆一次性封孔。
(2) 动态阻塞法封孔。适用条件：当注浆钻孔揭示有土洞、空溶洞、半充填溶洞及较大开度溶蚀裂隙发育时，应采用孔口管加止浆塞的动态阻塞法封孔。
为注满，可终止注浆。
铁路工程建设信息化平台
二、注浆施工
6、注浆记录 1)、监理、施工单位原始注浆记录应独立成册，以备核查。原始注浆记录应注明注浆段落名称、里程、部位、孔号、时间、人员设备、浆液配合比、注浆数量、材料消耗，以及注浆过程是否出现异常等情况。 2)、监理单位全过程旁站岩溶注浆施工，对钻孔记录表、注浆记录表当日签字确认，并对数据真实性负责，见附件1。 3)、施工单位对填报的钻孔记录表、注浆记录表数据真实性负责。 4)、每天注浆完成后，施工、监理单位及时填写施工、监理日志等相关资料。
是
岩溶整治分部、分项工程质量
验
收
收集整理验工计价和竣工文件
相
关
资
料
二、注浆施工
根据设计文件要求，先钻试验孔（试验孔不少于3个），经现场监理工程师验收孔深并封孔后，施工单位及时通知段落指挥部组织设计、监理、咨询及施工单位到现场进行注浆试验。为验证地基溶蚀渗漏情况和对注浆效果进行对比分析，各工点正式注浆前应利用先导探灌孔进行压（注）水试验，原则上每个施工单元不应少于3孔。 1、钻孔深度及芯样的摆放
严格按照设计深度钻孔，超设计的钻孔和注浆量不予计价。钻芯取样按1米一节摆放，四周用线条封闭，并作好标识标牌。标识标牌的规格为200*300mm,采用白底黑字，芯样摆放和钻孔记录要求见图片。
里程：D1K382+515 编号：CG13-382-1Z2-T13 孔深：23.8米（土层18米，岩石5.8）日期：2014年12月23日
下面根据成贵公司管理办法的内涵、设计文件和铁路行业标准，结合现场施工实际情况，对路基岩溶整治施工行为进一步进行规范。
铁路工程建设信息化平台
一、路基岩溶整治工作流程
施工单位根据动态设计文件，制定施工方案
监理审核
否
否
是是
设计单位根据评判结果（五方会签纪要），进行二、三期岩溶整治动态设计
重大方案报公司审批
铁路工程建设信息化平台
二、注浆施工
Ⅱ、CJ-G3一体型灌浆自动记录仪缺点：价格较贵（价值约4万元）。优点：（1）一体化灌浆自动记录仪集微机电脑技术处理，人性化触摸屏、参数显示、设定和打印功能于一体，无需按键和鼠标，简便直观，数据可当场打印成小票形式或转移于电脑，用于A4打印格式。（2）大大减少了现场注浆记录人员、旁站监理人员工作量，最大化地避免了人为因素对注浆数量记录的影响，同时相关注浆记录可进行存盘及打印，并具有可追溯性。适用帷幕灌浆、固结灌浆、压密注浆、高压旋喷灌浆、岩溶注浆等系列工艺灌浆。（3）CJ-G3型灌浆自动记录仪有一拖一、一拖二两类，可同时采集单双孔大循环灌浆数据，各通道的流量、
见以下用2张图片对比：
铁路工程建设信息化平台
二、注浆施工
（2）浆液配合比标识标牌现场注浆标识标牌要求500*600mm矩形框，见如下图
片。
5、终止注浆评判标准 1)、在终注压力0.2～0.5MPa下连续注浆10min的注
入率不大于5L/min时，可终止注浆。 2)、在注浆过程中，浆液出现串孔或者地表冒浆，视
成贵铁路路基岩溶整治培训
成贵铁路建设毕节指挥部工程部二〇一五年三月
铁路工程建设信息化平台
提纲
一、路基岩溶整治工作流程二、注浆施工三、异常情况处理四、注浆施工质量和效果综合评定五、物资消耗六、资料组卷
铁路工程建设信息化平台
成贵铁路毕节指管段路基共有161段（桥隧结构物之间为1段），根据设计院提供的路堤清单，共有80小段（每1段路基中有的包括2、3小段）需要岩溶整治。成贵公司《动态设计管理办法》[2015]05号文和《路基路堑隐伏岩溶探测工作》[2015]01号文对路基岩溶整治管理作了明确的规定，设计院对路基岩溶整治作了详细的技术交底，《铁路路基施工技术指南》、《铁路路基工程质量验收标准》和《铁路路基地基处理技术规程》对路基岩溶整治工艺及相关要求也作了详细的规定，在此不再细述。
3、双液浆堵漏施工，施工单位应确定凝胶时间、注浆工艺，并配备相应的施工设备。
铁路工程建设信息化平台
二、注浆施工
压力、水灰比，可根据现场实际使用情况选择不同配置。这是一个新设备，强行推广应用。见如下图片
铁路工程建设信息化平台
二、注浆施工
4、浆液灌注（1）施工现场孔口注浆施作情况与设计对比，存在孔
口进出浆管未安装压力表，与设计技术要求不符，终止注浆压力无法控制，存在注浆质量缺陷。
段落指挥部审批
指挥部组织五方到施工现场进行岩溶注浆试验，确定注浆量参数，并形成五方会签纪要
根据五方会签纪要进行一（二、三）期岩溶整治大面积施工
一（二、三）期岩溶整治结束，整理相关技术资料，并提交动态设计管理组
施工单位监理单位设计单位咨询单位
否
铁路工程建设信息化平台
指挥部组织五方进行注浆效果评判，形成五方会签纪要
铁路工程建设信息化平台
二、注浆施工 3、注浆计量器目前在施工现场计量器有两种：一是规格型号为 KSDLDG-25/A/2电磁电流计；二是CJ-G3一体型灌浆自动记录仪。 Ⅰ、KSDLDG-25/A/2电磁电流计优点：价格便宜（价值约3000元）。缺点：使用过程中需手工记录每次初、终读数，记录繁琐。
