注册公用设备工程师（给水排水）考试：2020注册公用设备工程师《给水排水》真题模拟及答案(5)共98道题1、关于沉淀池斜管选择，下列叙述正确的是（）。
（单选题）A. 斜管长度一般为0．8～1．0m，设计中取1．0mB. 斜管管径一般为25～35mm，设计中取30mmC. 斜管为聚丙烯材料，厚度0．4～0．5mmD. 以上均正确试题答案：D2、一些不带电荷甚至是带有少量与水中胶粒相同电荷的高分子物质，可以通过（）作用与胶粒进行吸附。
（单选题）A. 静电吸附B. 压缩双电层C. 氢键、范德华力D. 沉淀物卷扫试题答案：C3、理想沉淀池的悬浮颗粒去处率与（）无关。
（多选题）A. 水深B. 停留时间C. 特点颗粒沉速D. 表面负荷试题答案：A,B4、（）不单独自成系统，多与Na离子交换联合使用。
（单选题）A. H-Cl离子交换法B. Na离子交换法C. H离子交换法D. H-Na离子交换法试题答案：C5、国内斜管沉淀池采用的斜管材料主要有（）。
（多选题）A. 不锈钢B. 玻璃钢C. 聚丙烯塑料D. 聚氯乙烯塑料试题答案：C,D6、地表水取水构筑物位置的选择，应根据（）等基本要求，通过技术经济比较确定。
（多选题）A. 位于水质较好的地带B. 靠近主流，有足够的水深，有稳定的河床及岸边，有良好的工程地质条件C. 尽量靠近主要用水区D. 供生活饮用水的地表水取水构筑物应位于城镇和工业企业上游的清洁河段试题答案：A,B,C,D7、某理想沉淀池的截留沉速u0=4.0cm/min，有一混合均匀的水流含有沉速分别为u1=2.0cm/min和u2=4.5cm/min的两种颗粒，进入该池后按理想沉淀池条件进行固液分离，若这两种颗粒的重量各占总重量的一半，则颗粒的总去除率应为下列哪项？（）（单选题）A. 25%B. 50%C. 75%D. 90%试题答案：C8、通快滤池适用于大、中、小型水厂，单池面积不宜大于（）㎡，以免冲洗不匀，在有条件时尽量采用表面冲洗或空气助冲设备。
4 室内给水系统安装4.1 一般规定4.1.1 本章适用于工作压力不大于1.0Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收.4.1.2 给水管道必须采用与管材相适应的管件.生活给水系统所涉及的材料必须达到饮水卫生标准.4.1.3 管径小于或等于100mm的镀锌钢管应采作螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌.4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。
4．1．5 给水铸铁管管道采用水泥捻口或橡胶圈接口方式进行连接。
4．1．6铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。
4．1．7 给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。
4．1．8 冷、热水管道同时安装应符合下列规定：1 上、下平行安装时热水管应在冷水管上方。
2 垂直平行安装时热水管应在冷水管左侧。
4．2 给水管道及配件安装主控项目4．2．1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1。
5倍，但不得小于0。
6Mpa。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1。
15倍状态下稳压2H，压力降不得超过0。
03Mpa,同时检查各连接处不得渗漏。
4.2.2 给水系统交付使用前必须进行试验并做好记录.检验方法:观察和开启阀门，水嘴等放水。
4.2.3生活给水系统管道在交付使用前必须冲洗和，开经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
C3-05目录 (1)1 (1)给水管道及配件安装检验批质量验收记录 (2)给水设备安装检验批质量验收记录 (3)室内消火栓系统安装检验批质量验收记录 (4)2 (5)排水管道及配件安装检验批质量验收记录 (6)雨水管道及配件安装检验批质量验收记录 (7)3 (8)室内热水系统管道及配件安装检验批质量验收记录 (9)室内热水系统辅助设备安装检验批质量验收记录 (10)4 (11)卫生器具安装检验批质量验收记录 (12)卫生器具给水配件安装检验批质量验收记录 (13)卫生器具排水管道安装检验批质量验收记录 (14)5 (15)室内供暖系统管道及配件安装检验批质量验收记录 (16)室内供暖系统辅助设备安装检验批质量验收记录 (17)室内供暖系统散热器安装检验批质量验收记录 (18)低温热水地板辐射供暖系统安装检验批质量验收记录 (19)室内供暖系统调试检验批质量验收记录 (20)室内供暖系统防腐检验批质量验收记录 (21)室内供暖系统绝热检验批质量验收记录 (22)6 (23)室外给水管网给水管道安装检验批质量验收记录 (24)室外消火栓系统安装检验批质量验收记录 (26)7 (27)室外排水管网排水管道安装检验批质量验收记录 (28)室外排水管网排水管沟与井池检验批质量验收记录 (29)8 (30)室外供热管网管道及配件安装检验批质量验收记录 (31)室外供热管网系统水压试验及调试检验批质量验收记录 (32)10 (33)建筑中水系统检验批质量验收记录 (34)11 (35)游泳池及公共浴池水系统管道及配件系统安装检验批质量验收记录 (36)13 (37)锅炉安装检验批质量验收记录 (38)辅助设备及管道安装检验批质量验收记录 (39)安全附件安装检验批质量验收记录 (40)换热站安装检验批质量验收记录 (41)热源及辅助设备绝热检验批质量验收记录 (42)热源及辅助设备试验与调试检验批质量验收记录 (43)1.2.(房建)甬统表-C3-05-02-01-01(房建)甬统表-C3-05-02-02-013.4.5.编号：(房建)甬统表-C3-05-05-11-016.(房建)甬统表-C3-05-06-01-01续表(房建)甬统表-C3-05-06-02-017.8.(房建)甬统表-C3-05-08-01-01(房建)甬统表-C3-05-08-02-0110.(房建)甬统表-C3-05-10-01-0111.(房建)甬统表-C3-05-11-01-0113.(房建)甬统表-C3-05-13-01-01(房建)甬统表-C3-05-13-02-01(房建)甬统表-C3-05-13-07-01。
4 室内给水系统安装4.1 一般规定4.1.1 本章适用于工作压力不大于1.0Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收.4.1.2 给水管道必须采用与管材相适应的管件.生活给水系统所涉及的材料必须达到饮水卫生标准.4.1.3 管径小于或等于100mm的镀锌钢管应采作螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌.4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。
4．1．5 给水铸铁管管道采用水泥捻口或橡胶圈接口方式进行连接。
4．1．6铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。
4．1．7 给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。
4．1．8 冷、热水管道同时安装应符合下列规定：1 上、下平行安装时热水管应在冷水管上方。
2 垂直平行安装时热水管应在冷水管左侧。
4．2 给水管道及配件安装主控项目4．2．1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1。
5倍，但不得小于0。
6Mpa。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1。
15倍状态下稳压2H，压力降不得超过0。
03Mpa,同时检查各连接处不得渗漏。
4.2.2 给水系统交付使用前必须进行试验并做好记录.检验方法:观察和开启阀门，水嘴等放水。
4.2.3生活给水系统管道在交付使用前必须冲洗和，开经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
GB50242-2002 建筑给排水及采暖工程施工质量验收规范前言本规范是根据我部建标[1996]4 号文件精神，由辽宁省建设厅为主编部门，沈阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验收规范》GBJ242-82 和《建筑采暖卫生及煤气工程质量检验评定标准》GBJ302-88 修订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研究，总结了多年建筑给水、排水及采暖工程设计、材料、施工的经验，按照"验评分离、强化验收、完善手段、过程控制"的方针，进行全面修改，增加了建筑中水系统及游泳池水系统安装、换热站安装、低温热水地板辐射采暖系统安装以及新材料(如: 复合管、塑料管、铜管、新型散热器、快装管件等)的质量标准及检验方法，并以多种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001 年8 月经审查定稿。
本规范主要规定了工程质量验收的划分，程序和组织应按照国家标准《建筑工程施工质量验收统一标准》GB50300 的规定执行；提出了使用功能的检验和检测内容；列出了各分项工程中主控项目和一般项目的质量检验方法。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》杂志上。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验、积累资料，随时将有关的意见和建议反馈给沈阳市城乡建设委员会、国家标准《建筑给水排水及采暖工程施工质量验收规范》管理组(地址:沈阳市和平区总站路115 号建筑大厦8F，邮政编码:110002，EMAIL:Songbo75@)，以供今后修订时参考。
本规范主编单位:沈阳市城乡建设委员会本规范参编单位:中国建筑东北设计研究院沈阳山盟建设(集团)公司辽宁省建筑设计研究院沈阳北方建设(集团)公司中国建筑科学研究院哈尔滨工业大学1 总则1.0.1 为了加强建筑工程质量管理，统一建筑给水、排水及采暖工程施工质量的验收，保证工程质量，制定本规范。

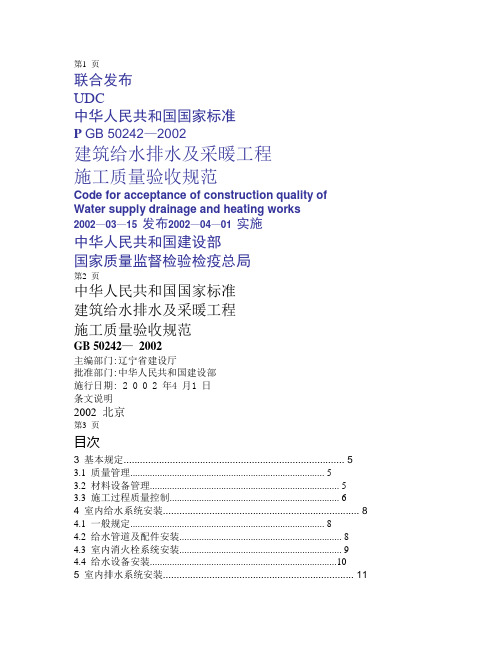

第1 页联合发布UDC中华人民共和国国家标准P GB 50242—2002建筑给水排水及采暖工程施工质量验收规范Code for acceptance of construction quality ofWater supply drainage and heating works 2002—03—15 发布2002—04—01 实施中华人民共和国建设部国家质量监督检验检疫总局第2 页中华人民共和国国家标准建筑给水排水及采暖工程施工质量验收规范GB 50242—2002主编部门:辽宁省建设厅批准部门:中华人民共和国建设部施行日期: 2 0 0 2 年4 月1 日条文说明2002 北京第3 页目次3 基本规定 (5)3.1 质量管理 (5)3.2 材料设备管理 (5)3.3 施工过程质量控制 (6)4 室内给水系统安装 (8)4.1 一般规定 (8)4.2 给水管道及配件安装 (8)4.3 室内消火栓系统安装 (9)4.4 给水设备安装 (10)5 室内排水系统安装 (11)5.1 一般规定 (11)5.2 排水管道及配件安装 (11)5.3 雨水管道及配件安装 (12)6 室内热水供应系统安装 (13)6.1 一般规定 (13)6.2 管道及配件安装 (13)6.3 辅助设备安装 (13)7 卫生器具安装 (15)7.1 一般规定 (15)7.2 卫生器具安装 (15)7.3 卫生器具给水配件安装 (15)7.4 卫生器具排水管道安装 (15)8 室内采暖系统安装 (17)8.1 一般规定 (17)8.2 管道及配件安装 (17)8.3 辅助设备及散热器安装 (18)8.4 金属辐射板安装 (19)8.5 低温热水地板辐射采暖系统安装 (19)第4 页8.6 系统水压试验及调试 (19)9 室外给水管网安装 (21)9.1 一般规定 (21)9.2 给水管道安装 (21)9.3 消防水泵接合器及室外消火栓安装 (23)9.4 管沟及井室 (23)10 室外排水管网安装 (25)10.1 一般规定 (25)10.2 排水管道安装 (25)10.3 排水管沟与井池 (26)11 室外供热管网安装 (27)11.1 一般规定 (27)11.2 管道及配件安装 (27)11.3 系统水压试验及调试 (28)12 建筑中水系统及游泳池水系统安装 (29)12.1 一般规定 (29)12.2 建筑中水系统管道及辅助设备安装 (29)12.3 游泳池水系统安装 (29)13 供热锅炉及辅助设备安装 (31)13.1 一般规定 (31)13.2 锅炉安装 (31)13.3 辅助设备及管道安装 (33)13.4 安全附件安装 (34)13.5 烘炉、煮炉和试运行 (35)13.6 换热站安装 (35)14 分部(子分部)工程质量验收 (37)第5 页3 基本规定3.1 质量管理3.1.1 按照《建设工程质量管理条例》(以下简称《条例》)精神，结合《建筑工程施工质量验收统一标准》GB50300(以下简称《统一标准》)，抓好施工企业对项目质量的管理，所以施工单位应有技术标准和工程质量检测仪器、设备，实现过程控制。
水暖工程施工方案一、概述1.工程概况本工程为宝泉名苑2#楼，建设单位为拜泉县新泉房地产开发公司，，由克山县宏达建筑工程有限责任公司承建，该建筑物总高度为20.8m，共6层，建筑面积9840.23平方米。
本工程造型独特，与周围建筑物谐调相称，景致美观。
1.2水暖：按使用功能分四大系统1）室内生活冷水给系统：该建筑冷水给系统均采用PPR管，连接方式为熔接。
2）室内生活排水系统：本系统生活污水直接排入室外管道，采用PVC硬聚乙烯塑料管，连接方式承插粘接。
3）室内采暖系统：所有管材均采用普通焊接钢管，连接方式，当Dg32时，焊接，Dg<32 时，丝接二、编制依据1签定的工程施工合同2建筑给排水及采暖工程施工质量验收规范（GB-50242-2002）3施工图纸，施工图预算及施工预算4现行建筑安装工程统一定额与预算定额三、质量指标1工程质量：优质工程2单位工程合格率：100% 优良率：90%3其它指标：无质量通病四、组织机构项目负责人：胡东升技术负责人：李迎军质检员：宗利辉安全员：王宇松施工员：张亚楼五、准备工作1.技术准备1）收集资料，依据图纸及施工要求备齐相关资料2）熟悉和会审施工图纸，了解施工图纸设计意图建设单位，设计单位，监理单位进行图纸会审，解决图纸中存在的问题2.施工现场准备1）做好三通一平工作，主要是生产生活的用水用电2）临时设施的搭设工作，按规划图建好办公室宿舍仓库等设施3.材料准备及安排该工程所需主要材料见附表，根据工程形象及进度计划，对施工所需材料按要求提前2天进入施工现场并堆放在指定地点对进入施工现场的材料要格把关，对不符合质量要求的管材零件器具及附件，不得进场，更不得使用，另要将材质合格证等原始单据做以妥善收存，以备交工用六、施工顺序施工方法和技术措施该暖卫工程由冷水给系统,排水系统，采暖系统,消防系统工程四部分组成为确保该项工程保质保量保安全顺利完工，为顾客提供满意产品，严格执行ISO-9002质量保证体系和国家强制性标准，作到内业指导外业，按程序办事，现制定如下施工方案，施工方法和技术措施1.施工顺序1）生活冷水给系统：预留孔洞，管道支吊制安，地下给水管道安装，给水立管安装，给水横支管安装，水表及给水附件安装，系统水压试验，系统冲洗消毒，做交工验收准备交工2）室内生活排水：预留孔洞，管道支吊架制安，地下排水管铺设，排水立管安装，排水管道横支管安装，排水管道水试验，，排水系统通水试验，做交验收准备交工3）室内采暖系统：预留孔洞，管道支吊制安，主干管导管阀门安装，一二层散热器组对打压，立支管，散热器安装，系统水压试验；三四层地热盘管，与支管连接，系统水压试验，做交工验收准备交工2.施工方法根据本工程的具体特点，在施工过程中采用流水施工作业法，具体可以说，相同工序可按顺序进行，不同工序可平行进行该法特点：能保持工程的连续性，均衡性与节奏性，既能使材料机具均衡使用，又能克服劳动力材料和机械供应在施工高峰期带来的困难优点：消除窝工现象，加快施工进度3.施工技术措施：1）预留孔洞：工艺流程：制作模具放线标记防腐安装模具检制作模具：用DN150DN100DN80DNTO的塑料管加工成200mm长的短管，数量依据图纸放线标记：待土建将具有孔洞的模板支撑完毕，未绑扎钢筋之前，按图纸给定的穿管位置做十字标记刷隔离剂：模具安装前要刷隔离剂，以便于拆除安装模具：将制作好的模具中心对准标注好的十字中心，四周钉铁钉，用22#线绑在模具周围的铁钉上复检：模具安装完毕后进行重新校对核验人工打孔：当预留孔洞不能适应需要时，要打孔，当需破坏受力钢筋时，要经土建技术人员核算并采取有效措施后再施工成品保护：严防在预留模具上放置物件或人坐踩浇注砼时应有专人看守，避免震动位移或倾斜质量标准：预留孔洞的位置要符合设计和施工规范，要求预留孔预留管中心线位移允许偏差值为3mm2）套管制安：根据本工程的设计要求采暖给水排水系统穿基础时设刚性防水套管采暖系统穿楼板，间墙处，加钢套管套管制作：套管管径比穿墙体的干管，立管管径大1至2号过墙套管长度=墙厚+墙两面抹灰厚度过楼板套管长度=楼板厚度+板底抹灰厚度+地面套管两端平齐，打掉毛刺，管身应除锈，内外防腐安装：在干管立管支管安装时及时套入，放在指定位置，过楼板处用钢筋棍绑铁线临时固定，待干管，立管安装校正后再调整至规定位置穿楼板的套管用油麻封闭，穿墙体处用石棉绳填实成品保护：堵洞浇捣砼时要控制套管环隙不要挤向一侧，更要防止串上或串下及左右不匀的缺陷质量标准：过楼板套管，顶部高出地面20mm（卫生间50mm），底部与顶棚抹灰面平齐过墙壁的套管两端与饰面平，过基础的套管两端各伸出墙面30mm，管顶上部留够净空余量套管固定牢固，管口平齐，环缝均匀，油麻填实封闭，严密3）支吊架制安：各系统均有支吊托架三种，其规格尺寸设计及规范要求加工制作坡度标高的确定：预埋支吊架时，按设计要求坡度敷设，横向导管，先确定两端标高，中间通过拉直线方法确定，竖向立管，按图纸要求距地面1.5m处安装埋入墙深度为120mm埋前先将洞内杂物清净，并用水浸湿后填入1：3细石砼将防腐后的支架栽入，加碎石卡紧，填实水泥砂浆支架板上吊装：采用穿越楼板固定或膨胀螺栓锚固成品保护：各类支吊托架安装前必须防腐，安装后砼强度未达强度前，不得蹬踏摇，更不可安装管道质量标准：各类支吊托架构造正确，埋设平整牢固排列整齐，接触紧密，夹具规格数量必须符合规范要1.给水工程1）由给水管网引入系统，其他部分采用下行上给的给水方式2）生活给水管采用PPR塑料管及其配件熔接3)管道必须以正确坡度安装，管道支吊架要安装牢固4)凡管道穿过墙壁楼板和屋面处须做套管5）干管安装核查预留孔洞无误后根据土建主体形象标高线,管道阶段性安装给水管材采用ＰＰ-Ｒ塑料管,根据设计要求熔接现场操作导管安装拉线抄平后,栽好卡子,距墙一致,管外皮距墙时,应留有一定的保护距离,净距不小于100mm立管安装应垂直不能有弯曲现象,垂直度每米不大于２mm；管道穿楼板时应设钢套管,高出地面100mm下面与天棚一平,套管要灌好做好防水,环缝均匀,中间要填石棉绳管材和管件要有材质合格证与出厂检验报告；不得使用损坏迹象的材料,如发现管道质量有异常,应在使用前进行技术鉴定或复检切割管材必须使端面垂直于管轴线,管材切割一般使用管刀,如用钢锯,管材断面必须打毛刺用合适笔在管端画出热熔深度,热熔浓度应符合下表：热熔连接技术要求公称外径(mm) 热熔深度(mm) 加热时间(Ｓ) 加工时间(Ｓ) 冷却时间(min)20 14 5 4325 16 7 4332 20 8 4440 21 12 6 450 22.5 18 6 563 24 24 6 5注若环境温度小于５度加热时间应延长５０%熔接弯头或三通时,按设计要求应注意其方向,在管件和管材的直线方向上用辅助标志出其位置达到加热时间后,立即把管材与管件从加热套与加热头上同时取下,迅速无旋转地直线插入到所标深度,合接头处形成均匀凸缘；在表规定的加工时间内,刚熔接好的接头还可校正,但严禁旋转管道安装完毕后应用塑料布缠好以免管道污染或损伤阀门安装按设计位置进行安装,立管阀门中心距地面300mm,必须安装可拆件8）支管安装根据土建形象进度达到施工条件后可进行安装支管要横平竖直,距墙一致,管外皮距墙25-30mm卡具安装a管道安装时必须按不同管径和要求设置管卡或吊架,位置应准确,埋设平整牢固,管卡与管道接触应严密,但不得损伤管道表面b立管和横管支架不得大于此表公称外径(mm) 20 25 32 40 50 63横管(mm) 650 800 950 1100 1250 1400立管(mm) 1000 1200 1500 1700 1800 2000c立管每层栽一个卡子时,必须跟其它管道卡子同一标高,栽２个卡子时按高均匀分设9）水压试验冷水管试验压力应为管道系统工作压力的1.5倍，但不得小于1.0MPa水压试验之前，管道应固定,接头必须明露管道注满水后，先排出管内空气进行水密性检查加压,用手压泵安装压力表，检查压力表精确度是否准确升至试验压力后稳压１小时，测试压力不得超过０.６ＭＰa(在３０分钟内允许两次补压升至试验压力)在工作压力的1.15倍状态下稳压２小时,压力不得超过0.03MPa，同时连接处不得渗漏为合格给水管道系统在验收之前应进行冲洗,冲洗水流速大于２m/s，冲洗时不留死角，每个配点龙头全部打开系统最低点应设放水口，冲洗出水与进水相同水色清白无杂质为止，达到<<生活饮用水卫生标准>>后方可使用在核验之前必须把管道清理干净，上下根部清理到位，套管刷防腐和银粉2.排水工程1)卫生间生活污水排水排至室外检查井，经化粪池处理后排入市政排水管网2）排水管采用PVC排水塑料管，胶粘连接；出户部分采用排水铸铁管3)塑料管立管和横管均按设计规定设置伸缩节及固定支架4)塑料管子，管件承口内侧和插口外侧；用棉纱或干布擦拭干净后方可安装5)排水分支管要根据卫生洁具的型号，距墙尺寸要求位置准确，便于洁具安装6）埋地排水管应敷设在坚实的土壤上，不得用硬土或冻土垫管抄平，管道周围用细砂回填，回填土应按规定分层夯实7）卫生间套管高出50mm，穿墙套管两端与墙饰面相平8）立管卡具安装立管卡具安装每层栽一个时要跟其它管道卡子标高一致,栽２个时可根据层高等份设置卡具要栽平整牢固,支撑件内壁应光滑,与管身应留有微小间隙,能使管道自由伸缩横管ＤN50每0.5Ｍ设一个，ＤN110每１.１米设一个，ＤN160每１.５米设一个,可根据实际安装吊卡或支架吊杆要垂直刷防腐和银粉9）通球通水试验通球通水试验在整个系统安装完毕后进行通球方法:将球从每付立管顶层检查口投入,从一层检查口出来,然后再把球从一层检查口投入,放水冲球,球从室外第一个检查井出来,管道畅通通水方法:从顶层逐层往下试,打开１/３配水点,水嘴放水３５分钟,管道无堵塞水流畅通,地漏子接水往里放,同时检查各接口是否有渗漏3.采暖工程1）采暖热源由热网直接供给，采暖系统热煤为85-60°C热水，连续采暖采暖系统形式采用上供下回单管顺流同程式机械循环采暖系统2）室内明装管道外表面距墙面的距离，主立管及导管60mm，立支管30mm，成排管道外表面间距10mm，保温的按保温层外表面计算3)采暖管道的安装，管径小于或等于32mm，宜采用螺纹连接，管径大于32mm，宜采且焊接4)散热器支管长度大于1.5m时应在支管中部安装一管卡子5)立管外表面一般距窗口不得小于150mm，距离墙角不得小于80mm6)散热器在安装前应将内部的杂物砂土等清除干净，并检查有无裂纹砂眼等缺陷7)预留孔洞套管应认真按图施工8)阀门散热器安装前应按规范要求进行水压试验，合格后方可安装9)采暖系统应作水压试验，且底层试验压力不得高于散热器所承受的最大压力10)采暖系统在水压试验合格后进行保温，并按要求进行冲洗，将系统冲洗干净后与外线接11) 托钩固定卡托架施工时，严禁格按程序进行操作12）同一房间的散热器，标高一致13）管道坡度要符合设计要求，正负偏差不超过设计要求的1/314）丝扣连接紧固，不乱丝外露23扣，无麻头七、质量保证措施1根据公司规定制定本工程的项目质量计划，并认真执行2坚持贯彻公司的质量方针，坚持科学管理，创办一流企业，实施严格控制，建造精品工程3坚持自检互检交接检及专检制4认真执行与本工程有关的各种施工规范规定，并按其相关条目检查5在施工中严格按照施工技术操作规程，验收规范质量检查标准及市质量监督站的要求施工，工程质量达到优良标准6实行样板屋工作法，使整体工程全部按照样板屋施工，从而保证整体工程质量7认真执行三检制度，使每天完成的工程量必须达到优良标准8工程中所用的材料，一律用质量好的优质产品，有产品出厂合格证，安装前仔细检查挑选杜绝不合格产品的使用9加强职工质量意识的思想教育，建立健全质量保证体系10工地配备专职质量检查员一名，认真检查每道工序的质量达到优良标准后，方可进行下道工序施工11每个分项工程开始施工时，认真看好图纸同时进行分项工程的质量交底，技术交底工作，使每位操作者掌握所施工任务的质量标准12开工前要配备好检测工具，并定期校验工具的精确度13与各工种密切配合，交叉施工必须按程序施工，并注意各工种的成品不能破坏14公司的质量检查员必须经常去工地检查工程质量，并定期复检八保证安全文明施工的技术措施：1进入施工现场，必须戴好安全帽，高空作业要系好安全带2专职安全员要时时检查安全工作，对施工中不安全因素要及时解决处理排除后，方可施工3工人进入施工现场要进行三级安全教育，并做好记录，认真学习安全技术操作规程4工作中严禁喝酒打闹，违反者一律停止工作5在工作中严禁扒凉台窗口进料口等防止高空坠落6各种电动工具要配有电闸箱，并上锁，有专人管理电源线架设高度不小于2.5m,工人休息室仓库严禁乱拉乱设电线7电动工具使用时，要有专人管理8搬抬物品时，要由工长统一指挥人员配备适当，防止物品滑落伤人9工人上下楼一律走安全通道，严禁搭乘吊盘10应做一闸一保护，电工持证上岗11做到工完场清,材料堆放整齐并挂标牌12不许随地大小便,要保持室内外环境卫生13说文明话,不说脏话,树立良好风貌,塑造完美的公司形象14电气焊工种，必须持证上岗，对该工种必须执行安全技术交底内容八、降低成本措施：1对施工班组实行经济承包制，提高劳动效率，节约人工费的支出2把握市场材料的经济动态，合理采购，尽量直接从厂家购货3合理使用和调配机械，提高机械使用率4认真核对图纸，依据现场实情，合理安排材料的使用，降低材料的损耗率5各种大型材料，尽量运至施工现场或施工作业点，减少二次倒运消耗的费用九、减少扰民降低环境污染和防噪音措施1。
中华人民共和国国家标准采暖与卫生工程施工及验收规范GBJ242—82主编单位：沈阳市建筑工程局批准单位：中华人民共和国城乡建设环境保护部批准报中华人民共和国国家经济委员会备案实行日期：1983年3月1日关于批准颁发《采暖与卫生工程施工及验收规范》的通知(82)城科字第159号由辽宁省建委主管、沈阳市建工局主编,会同北京、上海、天津、广东、广西、黑龙江等省、市、自治区有关单位修编的国家标准《采暖与卫生工程施工及验收规范》已会审定稿,现批准颁发,并报国家经委备案。
从一九八三年三月一日起实行,编号为GBJ242—82。
规范的管理和解释工作,由沈阳市建工局暖卫标准规范管理组负责,希将执行中存在的问题和意见函告他们,以供再次修订时参考。
城乡建设环境保护部一九八二年七月二十一日修订说明本规范是根据国家基本建设委员会(78)建发施字第514号和(79)建发施字第168号文件通知,由辽宁省建委主管,沈阳市建工局主编,会同北京、上海、天津、广东、广西、黑龙江、辽宁等十一个省、市、自治区的有关单位,共同对原国家建委1956年颁发的《建筑安装工程施工及验收暂行技术规范》第十一篇“内部卫生技术工程”和第十二篇“外部管道工程”中的有关章节进行修订。
修订后的新规范定名为《采暖与卫生工程施工及验收规范》。
在修订过程中,经过调查研究,广泛听取全国各地设计、施工、科研、大专院校等方面的意见,本着“技术先进、经济合理、安全适用、确保质量”的原则,保留了原规范行之有效的条文,修改了繁琐和在技术上要求偏高或偏低的条文,删去了较陈旧、无指导施工意义的条文,增补了国内外较成熟并广泛应用了的一些新技术和科研成果。
对一些重大技术问题,作了反复研究和试验,并在两次全国性会议上讨论审定,然后修改定稿。
修订后的规范,共分十二章二百七十五条,除保留原规范的室内给排水、采暖和热水供应、锅炉安装、防腐保温、工程验收等章节外,并新增加了民用建筑群(小区)的室外给排水、供热以及管道焊接等章节。
给排水与采暖工程施工工艺1 室内给水系统的安装1.1 一般规定1、室内给水系统安装工程施工验收应符合国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的有关规定。
2、给水管道必须采用与管材相适应的管件。
生活给水系统所涉及的材料必须达到饮用水卫生标准。
3、冷热水管道同时安装应符合下列规定：（1）上、下平行安装时热水管在冷水管上方；（2）垂直平行安装时热水管应在冷水管左侧。
1.2 施工准备1.2.1 技术准备1、熟悉及审查设计图纸及有关资料，熟悉工程情况及相关技术要求；2、认真做好施工原始资料的调查分析；3、编制施工组织设计或施工方案，明确提出施工的范围、质量标准及施工注意事项，并根据工程现场实际情况制定合理施工工期，落实水电等动力来源；4、编制施工图预算和施工预算。
1.2.2 材料要求室内给水管道必须采用与管材相适应的管件。
生活给水系统所涉及的材料必须达到饮用水卫生标准。
1、室内给水系统管材应采用给水铸铁管、镀锌钢管、给水塑料管、复合管。
2、建筑给水工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件、规格、型号及性能检测报告，应符合国家技术标准或设计要求。
进场时应做检查验收，并经监理工程师核查确认。
3、所有材料进场时应对品种、规格、外观等进行验收。
包装应完好，表面无划痕及外力冲击破损。
4、主要器具和设备必须有完整的安装使用说明书。
在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
5、阀门安装前，应做强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。
6、管道上使用冲压弯头时，所使用的冲压弯头外径应与管道外径相同。
1.2.3 主要机具1、机械：套丝机、台钻、电焊机、切割机、煨弯机、坡口机、滚槽机、试压泵等。
2、工具：工作台、套丝板、管子压力钳、钢锯弓、割管器、电钻、电锤、热熔连接工具、管子钳、手锤、活动扳手、套筒扳手、梅花扳手、链钳、弯管弹簧、管剪、扩圆器、捻凿、焊钳、氧气乙炔瓶、减压表、皮管、割炬、链条葫芦、钢丝绳、滑轮、梯子等。
给排水采暖管道施工方案及技术措施本工程质量执行标准《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）。
１.给水系统1.1 生活用水管道采用铝塑PP-R复合管及其配件 ,２.排水管道工程2.1 室内排水、雨水管道采用UPVC排水管及其配件。
2.2 聚氯乙烯管、管件、材质、规格尺寸 ,黏结用专用黏合剂 ,通过省、市级以上技术鉴定 ,符合国家有关技术规定。
2.3 UPVC管道按正常施工每4M设置一个伸缩节 ,且立管上的伸缩节设置于水流汇合件之上 ,顶层、底层设置检查口 ,中间层按设计设置 ,检查口一般要设置在伸缩节下方。
2.4 排水管道的每道工序进行完毕后 ,必须封闭预留管口 ,防止杂物掉入。
2.5 管道安装完毕后 ,必须按规范规定进行通水试验。
2.6 UPVC管的储存和堆放：2.6.1 管材应水平放置在平整的地面上 ,如果用支墩物至垫时其宽度不小75MM ,间距不大于1M ,外悬的端部不超过0.5M ,叠置高度不超过1.5M ,且不允许不规则堆放与日光暴晒。
2.6.2 管材不得叠置过高 ,凡能立放的管件 ,均应逐层码放整齐 ,不能立放的管件 ,亦应顺向使其承插相对地整齐排列。
2.7 管道安装工艺：2.7.1 管道安装工艺：2.7.2.1 根据图纸和现场实际 ,测量尺寸 ,绘制草图。
2.7.2.2 用砂轮切割机或钢锯断管 ,断管要平齐 ,铣口外棱倒角15度。
2.7.2.3 将管道插入承口３／４深度 ,检查是否合适。
2.7.2.4 用棉布将承插口插净 ,进污用丙酮除掉。
2.7.2.5 用毛刷涂刷粘结剂 ,先涂承口 ,后涂插口。
2.7.2.6 用力将管道垂直插入承口 ,销作转动 ,找正方向。
2.7.2.7 黏结完毕后立即将溢出的黏结剂擦干净。
2.7.3 干管安装：2.7.3.1 根据图纸要求预留洞或套管。
2.7.3.2 根据坐标、标高、坡度做好吊架、托架。
2.7.3.3 按黏结工艺依次进行安装。
4 室内给水系统安装4.1 一般规定4.1.1 本章适用于工作压力不大于1.0Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收.4.1.2 给水管道必须采用与管材相适应的管件.生活给水系统所涉及的材料必须达到饮水卫生标准.4.1.3 管径小于或等于100mm的镀锌钢管应采作螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌.4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。
4．1．5 给水铸铁管管道采用水泥捻口或橡胶圈接口方式进行连接。
4．1．6铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。
4．1．7 给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。
4．1．8 冷、热水管道同时安装应符合下列规定：1 上、下平行安装时热水管应在冷水管上方。
2 垂直平行安装时热水管应在冷水管左侧。
4．2 给水管道及配件安装主控项目4．2．1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1。
5倍，但不得小于0。
6Mpa。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1。
15倍状态下稳压2H，压力降不得超过0。
03Mpa,同时检查各连接处不得渗漏。
4.2.2 给水系统交付使用前必须进行试验并做好记录.检验方法:观察和开启阀门，水嘴等放水。
4.2.3生活给水系统管道在交付使用前必须冲洗和，开经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
检验方法：检查有关部门提供的检测报告。
4.2.4 室内直埋给水管道（塑料管道和复合管道除外应做防腐处理。
埋地管道防腐层材质和结构应符合设计要求。
检验方法：观察或局部解剖检查。
一般项目4 ．2．5 给水引人管与排水排出管的水平净距不得小于1m 室内给水与排水管道平行敷设时，两管间的最平净距不得小于0．5m；交叉铺设时，垂直净距不得小于0．15m。
给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。
检验方法；尺量检查。
4．2．6 管道及管件焊接的焊缝表面质量应符合下列要求：l 焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。
2 焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。
检验方法：观察检查。
4 ．2．7 给水水平管道应有2％o—5％的坡度坡向泄水装置。
检验方法：水平尺和尺量检查。
4 2．8 给水管道和阀门安装的允许偏差应符合表4 .2．8的规定。
4 ．2．9 管道的支、吊架安装应平整牢固，其间距应符合本规范第3．3．8条、第3．3．9条或第3．3．10。
条的规定。
检验方法：观察、尺量及手扳检查。
4．2．10 水表应安装在便于检修、不受曝晒、污染和冻结的地方。
安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。
表外壳距墙表面净距为10～30mm;；水表进水口中心标高按设计要求，允许偏差为士10mm。
检验方法：观察和尺量检查。
4．3室内消火栓系统安装主控项目4．3．1室内消火栓系统安装完成后应取吊顶层《或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。
检验方法：实地试射检查。
一般项目4．3．2 安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。
检验方法：观察检查。
4．3．3 箱式消火栓的安装应符合下列规定：1 栓口应朝外，并不应安装在门轴侧。
2 栓口中心距地面为1．lm，允许偏差±20mm。
3 阀门中心距箱侧面为140mm，距箱后内表面为100mm，允许偏差土5mm。
4 消火栓箱体安装的垂直度允许偏差为3mm。
检验方法：观察和尺量检查。
4．4 给水设备安装主控项目4．4．1 水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定。
检验方法：对照图纸用仪器和尺量检查。
4．4．2 水泵试运转的轴承温升必须符合设备说明书的规定。
检验方法：温度计实测检查。
4．4．3 敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范的规定。
检验方法：满水试验静置24h观察，不渗不漏；水压试验在试验压力下10min压力不降，不渗不漏。
一般项目4．4．4 水箱支架或底座安装，其尺寸及位置应符合设计规定，埋设平整牢固。
4.4.5 水箱溢流管和泄放管应设置在排水地点附近但不得与排水管直接连接.检验方法:观察检查4.4.6 立式水泵的减振装置不应采用弹簧减振器.检验方法：观察检查。
4.4.7室内给水设备安装的允许偏差应符合表4.4. 7规定.4.4.8管道及设备保温层的厚度和平整度的允许偏差应符合表4.4.8的规定5 室内排水系统安装5.1 一般规定5.1.1本章适用于室内排水管道、雨水管道安装工程的质量检验与验收。
5.1.2生活污水管道应使用塑料管、铸铁管或混凝土管（由成组洗脸盆或饮用喷水器具的排水短管，可使用钢管）。
雨水管道宜使用塑料管、铸铁管、镀锌钢管或混凝土管等。
悬吊式雨水管道应选用钢管、铸铸铁管或塑料管。
易受振动的雨水管道（如锻造车间等）应使用钢管。
5. 2排水管道及配件安装主控项目5.2.1隐蔽或埋地的排水管道在隐蔽前作灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
检验方法：满水15min水面下降后，再灌满观察5min,液面不降，管道及接口无渗漏为合格。
5.2.2 生活污水铸铁管道的坡度必须符合设计或本规范表5。
2。
2的规定5.2.3 5.2.3生活污水塑料管道的坡度必须符合设计或本规范表5.2.3的规定。
5．2．4排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节间距不得大于4m。
高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。
检验方法：观察检查。
5．2．5排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管的2/3，通球必须达到100％。
检查方法：通球检查。
一般项目5．2．6在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：1 在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。
如为两层建筑时，可仅在底层设置立管检查口；如有乙字弯管时，则在该层乙字弯管的上部设置检查口。
检查口中心高度距操作地面—般为lm，允许偏差土20mm。
；检查口的朝向应便于检修。
暗装立管，在检查口处应安装检修门。
2 在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。
当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点设置堵头代替清扫口时，与培面距离不得小于400mm.3 在转角小于135°的污水横管上，应设置检查口或清扫口。
4 污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。
检验方法：观察和尺量检查。
5．2．7 埋在地下或地板下的排水管道的检查口，应设在检查井内。
井底表面标高与检查口的法兰相平，井底表面应有5％坡度，坡向检查口。
检验方法：尺量检查。
5．2.8 金属排水管道上的吊钩或卡箍应固定在承重结构上.固定件间距：横管不大于2m;立管不大于3m。
楼层高度小于或等于4m，立管可安装1个固定件。
立管底部的弯管处应设支墩或采取固定措施。
检验方法：观察和尺量检查。
5.2．9 排水塑料管道支、吊架间距应符合表5.2.9的规定。
5．2.10 排水通气管不得与风道或烟道连接，巨应符合下列规定：l 通气管应高出屋面300mrn，但必须大于最大积雪厚度。
2 在通气管出口4m以内有门、窃时，通气管应高出门、窗顶600rum或引向无门、窗一侧。
3 在经常有人停留的平屋顶上，通气管应高出屋面2m，并应根据防雷要求设置防雷装置。
4 屋顶有隔热层应从隔热层板面算起。
检验方法：观察和尺量检查。
5．2．11 安装未经消毒处理的医院含菌污水管道，不得与其他排水管道直接连接。
检验方法：观察检查。
5．2．12 饮食业工艺设备引出的排水管及饮用水水箱的溢流管，不得与污水管道直接连接，并应留出下小于100mm的隔断空间。
检验方法：观察和尺量检查。
5．2．13 通向室外的排水管，穿过墙壁或基础必须下返时，应采用45°三通和45°弯头连接，并应在垂直管段顶部设置清扫口。
检验方法：观察和尺量检查。
5．2．14 由室内通向室外排水检查井的排水管，井内引人管应高于排出管或两管顶相平，并有不小于90°的水流转角，如跌落差大于300——可不受角度限制。
检验方法：观察和尺量检查。
5．2．15 用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45°三通和45°四通和90°斜三通或90°斜四通。
立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。
检验方法：观察和尺量检查。
5．2．16 室内排水管道安装的允许偏差应符合表5.2.16的相关规定。
5．3 雨水管道及配件安装主控项目5．3．1 安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管L部的雨水斗。
检验方法：灌水试验持续lh，不渗不漏。
5．3．2 雨水管道如采用塑料管，其伸缩节安装应符合设计要求。
检验方法：对照图纸检查。
5．3．3 悬吊式雨水管道的敷设坡度不得小于5‰；埋地雨水管道的最小坡度，应符合表5．33的规定。
检验方法：水平尺、拉线尺量检查。
一般项目5．3．4 雨水管道不得与生活污水管道相连接。
检验方法：观察检查。
5．3．5 雨水斗管的连接应固定在屋面承重结构上。
雨水斗边缘与屋面相连处应严密不漏。
连接管管径当设计无要求时，不得小于100mm。
检验方法：观察和尺量检查。
5．3．6 悬吊式雨水管道的检查口或带法兰堵口的三通的间距不得大于表5.3.6 规定。
检验方法：拉线、尺量检查。
5．3．7 雨水管道安装的允许偏差应符合本规范表5．2．16的规定。
5．3．8 雨水钢管管道焊接的焊口允许偏差应符合表5．3．8的规定。
