目录1. 工程概况 (1)1.1暖通工程概况 (1)1.2暖通主要工程量 (1)2.劳动力安排及劳动力计划表 (2)2.1劳动力组织 (2)2.2施工准备 (4)2.2.1 施工人员准备 (4)2.2.2施工技术准备 (4)2.2.3深化设计 (5)2.2.4施工现场准备 (7)2.3主要施工机械设备表及进场计划 (7)2.3.1施工机械准备 (7)2.3.2施工机械配置及进场计划 (8)2.3.3施工机械管理措施 (9)2.4主要施工材料供应 (10)2.4.1施工物资准备 (10)3.通风、空调工程施工方法及施工工艺 (11)3.1通风、空调工程总体施工流程图 (11)3.2风管及部件制作施工方法、施工工艺 (11)3.2.1施工工艺流程 (12)3.2.2操作工艺 (12)3.2.3风管系统安装 (16)3.3通风与空调设备安装 (20)3.3.1设备安装施工工艺流程图 (20)3.3.2操作工艺 (20)3.4多联机室内机安装 (26)3.5通风空调系统的调试和验收 (28)4空调水系统安装 (29)4.1工艺流程图 (29)4.2空调水系统施工操作要点 (29)5.系统调试 (35)5.1系统调试流程图 (35)5.2操作工艺 (35)6. 质量保证措施 (39)6.1 分项工程质量控制程序 (39)6.2质量保证措施 (39)6.2.1过程控制有效制度 (39)6.2.2做好超前技术准备工作 (41)6.2.3建立健全监控机制 (42)6.2.4加强施工队伍的管理，确保操作质量。
(42)6.2.5严把材料关，防止劣质材料进场。
(42)6.2.6严格工序管理 (42)6.2.7加强成品保护，确保工程免受人为损失。
(43)6.3主要分部分项工程质量控制措施 (43)6.4成品保护措施 (43)7.安全保证措施措施 (45)暖通工程施工方案1.工程概况1.1 暖通工程概况整体设计概况表1.2暖通主要工程量暖通工程主要工程量表2.劳动力安排及劳动力计划表2.1劳动力组织为了确保本工程施工总进度计划目标的实现，达到保障施工进度和劳动力投入需要的目的，劳动力的投入按阶段配备，安装工程在主体施工和粉刷施工时必须服从土建工程的工期安排，随着土建的进度和工作量的增减及时调整劳动力的配备，做到绝不影响土建的工期。

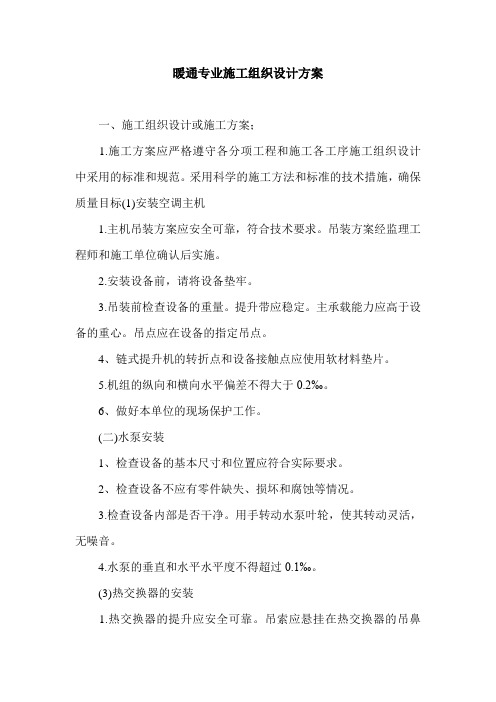

暖通专业施工组织设计方案一、施工组织设计或施工方案；1.施工方案应严格遵守各分项工程和施工各工序施工组织设计中采用的标准和规范。
采用科学的施工方法和标准的技术措施，确保质量目标(1)安装空调主机1.主机吊装方案应安全可靠，符合技术要求。
吊装方案经监理工程师和施工单位确认后实施。
2.安装设备前，请将设备垫牢。
3.吊装前检查设备的重量。
提升带应稳定。
主承载能力应高于设备的重心。
吊点应在设备的指定吊点。
4、链式提升机的转折点和设备接触点应使用软材料垫片。
5.机组的纵向和横向水平偏差不得大于0.2‰。
6、做好本单位的现场保护工作。
(二)水泵安装1、检查设备的基本尺寸和位置应符合实际要求。
2、检查设备不应有零件缺失、损坏和腐蚀等情况。
3.检查设备内部是否干净。
用手转动水泵叶轮，使其转动灵活，无噪音。
4.水泵的垂直和水平水平度不得超过0.1‰。
(3)热交换器的安装1.热交换器的提升应安全可靠。
吊索应悬挂在热交换器的吊鼻上。
2.热交换器的热媒和热水进出口方向应正确。
3.检查换热器内是否有杂物和损坏的零件。
4.设备的垂直和水平水平偏差不超过0.2‰。
5.设备和阀门之间的连接螺栓应对角禁止。
6.设备周围应提供外壳保护，以避免碰撞。
(4)安装新鲜空气调节装置1、检查各部件的安装尺寸是否符合设计要求，开箱检查设备不应有缺件和损坏，设备内无杂物，机器要清理干净。
2、支架、吊架、支架应符合设计规范、空调标准图纸的要求，安装应牢固。
3、风机安装高度误差不超过10毫米，平面中心线位移不超过10毫米，轴向同心度径向位移偏差不超过0.3‰，纵向水平度偏差不超过0.2‰，横向水平度偏差不超过0.3‰。
4.空调装置应牢固连接到风道上，便于拆卸和维护。
5、空调机组与风管的连接要有三防(防火、防水、防腐)，帆布软短管长度应在150 mm至200 mm之间.6.空调机组与进水阀和出水阀之间应保持一定的距离，以便于阀门开启和空调机组维护。
7.安装后，用塑料布包裹空调单元以进行保护。
可编辑修改精选全文完整版暖通工程施工方案1.施工流程2.空调风系统安装2.1通风空调管道的测绘2.1.12.1.2先按设计图纸绘制一张简单的草图，将设计给定的尺寸先注在图中，以便测绘时使用。
2.1.3加工草图的绘制：根据草图的测绘，其测绘内容也要按实际需要和具体情况而定。
风管法兰等可拆件不可设在墙壁及楼板内。
2.2风管与风管配件制作2.2.12.2.2对风管制作质量的验收应按其材料、系统类别和使用部位场所的不同分别进行，主要包括风管的材质、规格、强度、严密性与成品外观质量等内容，同时按设计图纸及规范的规定执行。
2.2.3风管安装流程图2.3玻璃棉保温型风管(复合玻纤板风管)2.3.1风管的离心玻璃纤维板材应干燥、平整；板外表面的铝箔隔气保护层应与内心玻璃纤维材料粘合牢固；内表面应有防纤维脱落的保护层，并应对人体无害。
2.3.2复合玻纤管制作的矩形风管应减少拼接，拼接缝的粘接应严密牢固，折角应屏直。
风管内表面应平整、清洁。
2.3.3风管与配件的接缝应紧密、宽度应一致；折角平直、圆弧均匀；两端面平行。
风管无明显的扭曲与翘角；表面应平整，凹凸不大于10mm。
2.3.4风管外径或外边长的允许偏差：当小于或等于300 mm时为2 mm；当大于300 mm时为3 mm。
管口平直度的允许偏差为2 mm，矩形风管两条对角线长度之差不应大于3 mm，圆形法兰任意正交两直径之差不应大于2 mm。
2.3.5风管表面应平整、两端面平行，无明显凹穴、变形、起泡，铝箔无破损等。
2.3.6风管的加固应根据系统工作压力及产品技术标准的规定执行。
2.4空调风系统及其末端装置安装2.4.1空调风系统由送风管（主管、支管）经静压箱，风阀管件分配，将空调机组处理好的空气通过送风口（空调风系统末端装置如：百叶风口、条形风口、球型风口、散流器等各种风口）送入空调房间，由排风管至室外，维持房间正压和舒适空调环境。
2.4.2空调风系统中的通风机、空调机组、风管、风口、风阀、罩类及柔性短管等必须严格按照有关工程施工和验收规范及工程质量检验评定的国家标准进行制作安装。
暖通工程施工组织设计引言概述暖通工程施工组织设计是指在暖通工程施工过程中，根据工程特点和施工要求，合理安排施工流程、确定施工方法和组织管理措施的过程。
合理的施工组织设计能够提高施工效率，确保工程质量，保障施工安全。
本文将从五个方面详细阐述暖通工程施工组织设计的内容。
一、施工流程设计1.1 施工前准备工作- 确定施工范围和工期，制定施工计划。
- 准备施工所需材料、设备和人力资源。
- 进行现场勘测和测量，了解施工环境和条件。
1.2 施工过程安排- 制定施工工序和施工顺序，确定各工序之间的关联关系。
- 安排施工人员的工作任务和责任分工。
- 制定施工进度计划，确保施工进度的合理安排。
1.3 施工质量控制- 制定施工质量控制方案，明确施工过程中的质量要求。
- 安排专人进行施工现场的质量检查和监督。
- 及时处理施工中出现的质量问题，确保施工质量符合要求。
二、施工方法选择2.1 管道安装方法选择- 根据管道类型、管道材质和施工环境选择合适的安装方法，如焊接、螺纹连接、卡箍连接等。
- 确定管道的敷设方式，如地下敷设、架空敷设等。
- 选择合适的管道支架和固定方式，确保管道的稳定性和安全性。
2.2 设备安装方法选择- 根据设备类型和设备特点选择合适的安装方法，如吊装、固定安装等。
- 确定设备的安装位置和布置方式，保证设备的正常运行和维护。
- 选择合适的设备连接方式，如螺纹连接、法兰连接等。
2.3 维护保养方法选择- 制定设备的维护保养计划，明确维护保养的内容和周期。
- 选择合适的维护保养方法，如清洗、润滑、更换零部件等。
- 建立设备维护保养的记录和档案，方便日后的维护管理。
三、组织管理措施3.1 人员管理- 制定人员的工作岗位和职责，明确各岗位之间的协作关系。
- 建立人员的培训和考核机制，提高人员的专业水平和工作素质。
- 加强人员的安全意识和施工纪律，确保施工安全。
3.2 资源管理- 合理安排施工资源的使用，避免资源的浪费和闲置。
第1篇一、项目概述项目名称：XX住宅小区暖通工程项目地点：XX市XX区项目规模：总建筑面积约XX万平方米项目性质：住宅项目背景：随着我国经济的快速发展，人们对居住环境的要求越来越高，暖通工程作为住宅小区的重要组成部分，其施工质量直接影响到居民的生活品质。
本方案旨在为XX住宅小区暖通工程提供一套科学、合理的施工方案，确保工程顺利进行，满足设计要求和使用功能。
二、施工组织与管理1. 施工组织架构为确保工程顺利进行，成立以下施工组织架构：（1）项目经理部：负责整个工程的施工组织、协调和管理。
（2）工程技术部：负责施工图纸的审核、技术交底、施工方案的编制和实施。
（3）质量安全管理部：负责施工过程中的质量控制和安全监督。
（4）物资供应部：负责工程材料的采购、验收和供应。
（5）施工队：负责具体施工任务的实施。
2. 施工进度计划根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
三、施工准备1. 施工图纸和技术资料（1）审查施工图纸，确保图纸的完整性和准确性。
（2）收集整理相关技术资料，如设计说明书、施工规范、质量标准等。
2. 施工人员（1）组织施工人员参加技术交底，确保人员熟悉工程内容和施工要求。
（2）对施工人员进行岗前培训，提高施工技能和安全意识。
3. 施工材料（1）采购符合设计要求和质量标准的暖通设备、管道、阀门等材料。
（2）对进场材料进行验收，确保材料质量合格。
4. 施工设备（1）准备施工所需的机械设备，如焊机、切割机、泵等。
（2）对设备进行检查和维护，确保设备正常运行。
四、施工工艺及质量控制1. 施工工艺（1）管道安装：采用明装或暗装方式，确保管道布局合理、美观。
（2）阀门安装：按照设计要求，选用合适的阀门，确保阀门启闭灵活、密封性能良好。
（3）风机安装：确保风机安装牢固、水平，与管道连接紧密。
（4）散热器安装：按照设计要求，选择合适的散热器，确保散热器安装牢固、美观。
2. 质量控制（1）严格控制施工材料质量，确保材料合格。
暖通工程施工组织方案一、项目概况本项目商业综合体的暖通工程施工项目，包括地下室、一至六层的空调、给排水、消防等系统的施工。
总建筑面积约XXX万平方米，总用地面积约XXX平方米。
施工期限为XX个月。
二、组织机构1.项目经理：负责项目的整体组织与协调，制定施工计划，并监督施工进度和质量。
2.施工班组：按施工任务划分，包括空调、给排水、消防等各个专业的施工人员，负责施工工作。
3.安全员：负责施工现场的安全管理，包括制定安全规章制度、安全教育和施工现场的监督。
4.质检员：负责对施工过程的质量进行监督和检查，并提出改进建议。
5.各工种班组长：负责组织本班组内施工人员的工作，协调施工进度和质量。
三、施工原则1.安全第一：施工过程中，严格按照国家相关的安全规定进行操作，重视施工现场的安全管理。
2.质量为本：施工过程中，要注重施工质量控制，按国家相关的规范和标准进行施工，确保工程质量。
3.时间效益：合理安排施工进度，确保施工的按期完成，提高施工效益。
四、施工步骤1.施工准备阶段（1）准备施工人员和施工设备，确保施工能正常进行。
（2）制定详细的施工计划，明确各个工序的时间节点。
（3）组织施工人员进行安全教育，确保安全规章制度的贯彻执行。
2.地下室施工（1）按照给排水和消防系统的布置图纸，进行地下室的施工。
（2）地下室施工完成后，进行质量检查，确保施工质量。
3.上部结构施工（1）按照建筑结构施工的进度，进行空调、给排水、消防系统的施工。
（2）进行空调管道和设备的安装，给排水管道和设备的安装，消防管道和设备的安装。
（3）对施工过程中的质量进行检查，及时发现并纠正问题。
4.系统调试与试运行（1）空调、给排水、消防系统施工完成后，进行系统的调试。
（2）对空调系统进行温湿度调试和风量调整，确保系统正常运行。
（3）对给排水系统进行水流试验和水压测试，确保系统正常运行。
（4）对消防系统进行水流试验和喷淋试验，确保系统正常运行。
暖通工程施工组织设计一、项目概况本项目为一处大型综合性建筑工程，包含了住宅楼、商业楼和公共设施。
建筑总面积约为10万平方米，地上地下共有25层。
暖通工程是其中的重要组成部分，涉及到供暖、通风、空调等多个方面。
二、项目施工特点1. 建筑结构复杂，需要考虑不同区域的供暖通风系统布局。
2. 工程规模大，需要采用多套设备进行运行管理。
3. 施工周期长，需要考虑不同季节的供暖通风需求。
4. 工地环境复杂，需要考虑建筑物周围的影响。
5. 交通条件一般，需要合理安排人员和物资的运输。
三、施工组织设计1. 规划设计首先，需要进行暖通工程的规划设计。
根据建筑的结构和功能，确定供暖、通风、空调等系统的布局。
同时，要考虑到节能、环保等要求，尽量减少资源浪费，提高设备利用率。
2. 施工准备在施工前，要进行充分的准备工作。
包括采购设备材料、招募人员、调查工地环境等。
同时，要根据施工计划，确定施工的时间节点和相关措施。
3. 施工方案制定详细的施工方案，包括分工、任务分配、施工工序等。
确保各项工作有序进行，提高施工效率。
4. 人员管理组织专业的暖通工程施工队伍，包括项目经理、工程师、技术人员、施工工人等。
要对人员进行培训，提高他们的专业技能。
5. 安全措施在施工过程中，要严格遵守相关安全规定，保证员工的生命财产安全。
加强现场巡查，及时处理安全隐患。
6. 质量监督建立质量监督体系，对施工过程进行监督和检查。
确保施工质量符合相关标准要求。
7. 合作配合与其他相关专业部门进行合作配合，解决施工中的协调问题。
确保工程顺利进行。
8. 环保措施在施工过程中，要注重环境保护。
减少噪音、挥发物排放等对周围环境的影响。
四、现场管理1. 现场布置合理布置施工现场，确保设备材料的存放和使用方便。
标示出安全区域和危险区域，做好安全防护工作。
2. 施工进度及时跟进施工进度，控制施工质量。
对重要节点进行跟踪监管，确保工程按时完成。
3. 人员管理加强对施工队伍的管理，确保员工遵守规章制度。
暖通工程施工组织设计方案本工程位于XX市某地区，总建筑面积XXX 平方米，由多层建筑和室外空调系统组成。
项目的暖通工程施工组织设计方案，是为了保障工程实施的质量和效率，最大限度地降低工程施工风险，并且有效控制施工成本。
本设计方案的编制依据《建筑工程施工组织设计规范》（GB 50058-2017）等相关标准和规范。
二、暖通工程施工组织设计实施方案1. 暖通工程施工准备阶段在正式开始施工前，需要进行充分的准备工作。
首先需要组建专门的施工管理团队，包括施工经理、安全监理、质量监督等相关人员。
同时，要对施工现场进行细致的勘察和测量，明确施工场地的地形、地貌和地质特征，为后期的施工提供准确的基础数据。
在暖通设备施工前，还需要对暖通设备进行细致的检查和试验，确保设备的正常运转。
同时，需要对施工用水、用电等基础设施进行检验和维护，保证施工用水、用电等能够正常供应。
2. 暖通工程施工实施阶段在暖通工程施工实施阶段，需要严格按照相关施工计划和施工图纸进行施工。
首先，要保障施工人员的安全，配备相关的安全防护设施，并且定期进行安全教育和培训，提高施工人员的安全意识和应急处置能力。
其次，要按照施工图纸对各个施工工序进行详细的分解和计划，确保每个工序能够按时、按质完成。
在施工过程中，要定期对施工质量进行检查和验收，及时发现和处理施工质量问题。
此外，要合理调配施工人员和施工设备，保障施工进度和效率。
同时，还需要做好现场环境保护工作，防止施工所产生的噪音、粉尘等对周边环境和居民生活造成影响。
3. 暖通工程施工收尾阶段在暖通工程施工结束后，需要对施工现场进行彻底的清理和整理，恢复施工现场的原貌。
同时，要对施工设备和材料进行清点和妥善保存，为后期的使用和维护提供便利。
此外，还需要对暖通设备进行全面的试运行和调试，保障设备能够正常运转。
在试运行和调试过程中，要对设备的参数和运行情况进行详细记录和分析，及时发现和处理设备运行中的问题。
专项施工技术方案第一节管线综合布置由于设计院进行专业设计时，管线布置方面往往只考虑各系统接口，对现场实际由于缺乏相关资料而造成布置方面可能产生的交叉及冲突，而施工单位由于具有现场第一手资料，对现场情况比较熟悉，结合自身解决施工技术方面经验，绘制的管线综合布置图较合理、实际，特别本工程的技术设备层中，工艺管线布置复杂，施工要求高，更加需要进行管线综合布置。
对此，我司承诺将充分利用自身多年在工艺设备安装方面的施工技术经验，抱着永远为业主排忧解难的服务宗旨，投入足够技术精湛并有丰富现场施工经验的技术人员，全力为业主作好管线综合布置的工作。
1 绘制管线综合布置图并认可按建筑特点，如梁位、柱位等控制点，结合装修要求，把工艺管线（纯水、压缩空气、蒸汽管道等）、通风空调、消防、给排水专业施工图的管线布置要求合理合成机电系统管线综合布置图。
因为管线综合布置图涉及到管道偏移及楼层结构，并对后期施工布置及施工流程影响较大，故绘制后的管线综合布置图需要经过业主、监理、设计院各方的认可或批准，方可执行。
2 管线综合布置图考虑因素综合管线布置由于涉及各专业（土建、装修及机电专业）的施工，并且与GMP要求、工艺、安全、经济、维护等各方面相关，要求：2.1 必须符合GMP要求及设计要求并不影响系统的使用功能进行管线综合布置图编制应不影响原系统的设计要求，管道的走向应基本与施工图相同，布置时尽量减少弯头等影响系统运行阻力的因素。
进行管线综合布置只是使管线布置更加合理而不是修改原设计。
进行管线综合布置不可避免的出现一些管线作微小移位（施工现场需要并在容许范围内的），但必须忠于原设计意图。
对此，编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。
2.2 必须符合GMP标准的要求本药厂最终将需要通过GMP的认证，必须达到GMP的要求。
在进行管线综合布置时，应按GMP要求进行，如减少洁净室内的明装管道以及支架、边角位，使管线接向工艺设备部分更加美观实用，减少洁净室中存在的可能边角位，并为洁净室的装修创造有利条件。
暖通专业施工组织设计方案一、项目概述本项目是大型商业综合体的暖通系统改造工程，旨在提升建筑物的暖通设施效果，提供舒适的室内环境。
施工组织设计方案旨在确保施工过程按照规范进行，保证施工质量，同时最小化对商业综合体经营的干扰。
二、施工组织设计原则1.安全原则：确保施工过程中的安全，落实各项安全措施和保护措施；2.质量原则：保证施工质量符合设计要求，按照相关规范进行；3.进度原则：制定合理的施工进度，保证工程按时完成；4.环保原则：采取环保节能的施工方法和材料，减少对环境的污染和能源的浪费；5.经济原则：合理控制施工成本，确保项目的经济可行性。
三、施工组织设计内容1.组织机构设计：设立专门的暖通施工组织机构，明确职责和权限，确保施工过程的协调与管理；2.安全措施：制定详细的安全措施和操作规范，配备必要的安全设施和人员，进行安全培训和教育，确保施工过程中的安全；3.质量控制：制定质量控制计划，明确各项施工质量要求，进行施工过程的质量检查和验收；4.进度计划：根据工程量和施工条件，编制详细的施工进度计划，确保项目按时完成；5.环保节能：采用环保节能的施工方法和材料，如选用低能耗设备、提倡水电分离等；6.施工机械设备：根据工程需求，选用合适的施工机械和设备，确保施工效率和质量；7.施工标准和规范：按照相关的施工标准和规范进行施工，确保施工质量符合要求；8.施工现场管理：建立施工现场管理制度，包括材料管理、设备管理、人员管理等，确保施工过程有序进行；9.项目验收：按照相关规定进行工程验收，确保项目完工后的正常运营。
四、施工组织设计步骤1.制定施工计划：根据项目需求，制定详细的施工计划，明确施工工序和进度安排；2.组织机构架构：设立暖通施工组织机构，明确职责和权限，确定施工人员和设备的配备；3.安全措施和操作规范：制定施工安全措施和操作规范，进行安全教育和培训；4.质量控制计划：制定详细的质量控制计划，明确各项施工质量要求，进行质量检查和验收；5.施工机械设备选型：根据施工需要，选择合适的施工机械和设备；6.施工标准和规范：根据相关标准和规范，进行施工方案设计和施工图纸编制，确保施工质量符合要求；7.环保节能措施：选用环保节能的施工方法和材料，减少能源消耗和环境污染；8.施工现场管理：建立施工现场管理制度，进行施工现场安排，确保施工过程有序进行；9.项目验收：按照相关规定进行工程验收，确保项目完工符合要求。
暖通专业施工组织设计方案Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】一、施工组织设计或施工方案；1 .施工方案在施工中各分项工程、各工序严格遵守本施工组织设计所采用的标准规范施工，要采取科学的施工方法，规范的技术措施，以保证质量目标（一）空调主机安装1、主机吊装方案要安全、可靠，符合技术要求，吊装方案要经监理工程师、施工单位确认方可实施。
2、设备安装前应用衬垫将设备垫稳。
3、吊装前应核对设备重量，吊装捆扎应稳固，主要承载力应高于设备重心，吊点应在设备指定吊装点处。
4、吊链的转折点与设备接触点应采用软质材料衬垫。
5、机组的纵、横向水平偏差不大于‰。
6、做好机组的现场保护。
（二）水泵安装1、检查设备的基础尺寸、位置应符合实际要求。
2、检查设备不应存缺件、损坏和锈蚀等情况。
3、检查设备内部是否干净，用手盘转水泵叶轮是否转动灵活，又无杂音。
4、水泵的纵横向水平度不应超过‰。
（三）换热器安装1、换热器吊装要安全、可靠，吊索应挂在换热器的吊装鼻上。
2、换热器的热媒、热水出入口的方向要正确。
3、检查换热器内部有无杂物和损坏部位。
4、设备的纵横向水平度偏差不打鱼‰。
5、设备与阀门的连接螺栓要对角禁固。
6、设备四周要有围线保护，以免碰撞。
（四）新风空调机组安装1、校对各部位的安装尺寸是否符合设计要求，开箱检查设备不应有缺件和损坏情况，设备内无杂物，机内要清扫干净。
2、支、吊、托架应符合设计规范、空调标准图的要求，安装要牢固。
3、风机安装高度误差小于10mm，中心线的平面位移不大于10mm，轴向同心度径向位移偏差不大于‰，纵向水平度偏差不应超过‰，横向水平度偏差不应超过‰。
4、空调机组于风管连接要牢固并便于拆卸和维修。
5、空调机组与风管连接要有三防（防火、防水、防腐），帆布软短管长度宜在150mm—200mm之间。
6、空调机组与进出水的阀门之间应保持一定的距离，便于阀门的开启和空调机组的维修。
7、安装完毕后，用塑料布将空调机组包裹保护。
（五）风机盘管安装1、风机盘管机组安装前应进行单机三速试运行和水压试验，试验压力为系统工作压力的倍。
2、卧室风机盘管用吊架固定，螺栓处要有减震垫，螺栓用机油涂抹便于拆卸和维修。
3、风机盘管滴水盘的排水坡度要正确，冷凝水应畅通流到指定位置，但回水阀应靠正风机盘管安装。
4、风管、风口与风机盘管连接应紧密，风机盘管的坐标偏差不大于10mm。
（六）消声器安装1、消声器的外表面应平整，不应有明显的凹凸、划痕和腐蚀。
2、吸声片外包玻纤布应平整、无损坏，两端调节的导风条应完好。
3、禁锢消声器部件的铆钉应负不均匀，接缝平整，不得松动。
4、穿孔板表面应清洁，无腐蚀及孔洞堵塞。
5、消声器安装方向应正确，不得损坏和受潮。
6、消声器的重量不得由风管承受，要另制作支架。
（七）金属风管制作、安装1、风管采用镀锌钢板和普通钢板，钢板的厚度应符合设计图纸的要求和GB5023-2002[通风与空调工程施工质量验收规范]条，标的规定。
2、风管连接法兰的用料应符合设计图纸的要求和GB5023-2002[通风与空调工程施工质量验收规范]的规定。
3、风管与法兰的连接方式、翻边组对，翻边应平整，宽度应一致，且不小于6mm，并不得有开裂与孔洞。
4、矩形风管的弯管可采用内弧形或内斜线形矩形风管，风管各管段的连接应采用可拆卸的方式，风管的弯管半径或斜线角度应符合质量验收规范的规定。
5、金属风管板材的拼接咬口采用链角咬口联合角咬口，风管表面应平整，纵向接缝应咬口紧密，密度均匀。
6、风管制作得偏差小于或等于300mm时为-1mm；大于300mm时为-2mm，其中法兰制作的内边尺寸不得大于+2mm。
不平度不应大于2mm。
7、风管支架预埋件或膨胀螺栓位置应正确、牢固、可靠，埋入部分不得油漆。
8、水平安装风管直径或大边长小于400mm时，支架间距不超过4m，大于或等于400mm时，不超过。
垂直安装间距不应大于4m，但每根立管的固定件不应少于2个，支架处不得设置风口、阀门，吊价不得直接吊在法兰上。
9、法兰的垫料厚度为3mm橡胶板，连接法兰的螺栓头、螺母应在同一侧。
10、风管水平安装，水平度的偏差每米不大于3mm，总偏差不大于20mm，垂直度的偏差每米不应大于2mm，总偏差不应大于20mm。
11、风管制作应按质量验收规范的规定加加固带或加固圈，风管得透光率应符合验收规范的规定标准。
（八）风管部件安装1、各风管调节阀安装在便于操作的部位。
2、防火阀安装，方向位置应正确，宜熔件应迎气流方向，安装后应做动作试验，其阀板的启闭应灵活，动作可靠。
3、风口安装与风管的连接应严密、牢固，边框与建筑装饰面贴实，外表面应平整不变形、调节灵活。
（九）冷水管道安装1、管道安装前要进行清洗、除锈、防腐。
2、管道支架及间隔、坡向、坡度要符合设计要求，管道的坡度，可用支柱下的金属垫板调整，吊架用吊杆螺栓调整，垫板应与预埋件或钢结构进行焊接，不得加于管道和支座之间。
3、法兰、焊缝及具它连接件的设置应便于检修，并不紧贴墙壁、楼板，管道安装是应对法兰密封面及密封垫片进行外观检查，不得有影响密封性的缺陷存在，法兰连接时应保持平行，其偏差不大于法兰外径的‰，且不大于2mm,不得用强紧螺栓的方法消除歪斜。
法兰连接应保持同轴，其螺栓孔中心偏差一般不超过孔径的5℅，并保证螺栓的自由穿入。
4、管子对口应检查平直度，在距接口中心200mm处测量，偏差不得大于1mm，管子对口后应垫置牢固，不得用强力对口。
5、管子焊缝要平光，宽度符合焊接规范的要求。
6、镀锌钢管安装对破坏的镀锌层表面及管螺纹露出部分作局部处理。
7、管道的纵、横坡乡、坡度要符合社要求。
8、管道系统安装后，必须进行水压试验，冷水系统和冷却水系统试验，压力为工作压力的倍，最小不得小于，水压试验时，在10分钟内，压力下将不大于，且外观检查不漏为合格。
（十）油漆、防腐、保温工作1、油漆施工应采取防火、防雨措施，不得在低温或潮湿环境下施工。
2、面漆与底漆漆种应相同，支吊架、法兰在安装前必须刷防锈漆一遍，安装完成后在统一刷一遍。
3、保温应平整密实，不得有裂缝、空隙等缺陷，不得影响其操作功能，风管及设备，风管与部件的绝热保温厚度应均匀，包扎牢固，不能有材料外露的缺陷。
4、风管保温应用保温钉矩形风管及设备钉应均布其底面，数量不应少于每平方米16个，侧面不应少于10个，项面不应少于6个，首行保温钉距风管或保温材料边缘的距离不大于120mm。
5、保温材料纵向接缝不应设在风管或设备底面，保温钉的长度应能满足压紧保温层及固定压片的要求。
固定压片应松紧适度，均匀压紧，保温层的施工应完整且封闭良好。
（十一）空调调试的主要技术措施1、通风与空调系统安装完毕，系统投入使用前进行系统的测定和调试，测量所使用仪表性能应稳定可靠，精度应高于被测定对象的级别，并应符合国家有关计量法规与鉴定的规定。
2、通风与空调系统的生产负荷联合试运转的测定和调整应积极与设计单位、建设单位配合，带生产负荷的综合效能试验的测定和调整，建设单位负责的同时设计、施工及监理单位配合。
3、单机试运转①风机盘管，斜流风机试运转，运转前检查各项安全措施，盘动叶轮，无卡塞和碰撞现象，叶轮旋转方向必须正确，在设定的转速下是运转时间大于2小时。
②运转中不应有异常震动和声响，各缝密封处不得泄漏，坚固连接部位不应松动，滑动轴承的最高温度不得超过70℃，滚动轴承的最高温度不得超过75℃，轴封填料的温升应正常，机械密封的泄漏量不得大于10ml/h电动机的电流和功率不应超过额定值。
③制冷装置的单机试运行，系统吹污，气密性试验，检漏，抽真空，系统制冷剂要符合有关的设备技术规定的程序和要求，这部分虽然由厂家进行，但是公主要做好详细记录加以配合，无负荷试运转不应小于2小时。
4、系统的测定及调试①系统有关的试运转应在通风空调设备单机试运转和风管系统漏风量测定合格后进行系统联动的试运转时，设备及主要部件的联运必须协调，动作正常，无异常现象。
②通风机、风机盘管得冯良、风压及转速的测定，空调设备的风量，余压与风机转速的测定应符合设计和设备品牌的要求，通风机、制冷机，空调器噪音的测定，要小于设备本身的分贝。
③系统与风叶的风量测定实测与统计风量的偏差不大于10℅，否则要进行调整。
④制冷系统运行的压力、温度、流量等各项技术数据应符合有关技术文件的规定。
⑤防排烟系统正压送风，静压检查。
⑥室内各空调房间的温度测定，必须保证设计的温度。
2.施工进度计划及保证措施施工进度计划的制定安装进度计划的制定空调通风安装工程是以众多协作配套方面的工作成果为前提条件，受建筑施工、物资设备采购、设备制造、起重运输、保管、服务(水电供应等)以及自然条件等多方面因素影响，需要事先做好大量的配套和协调工作。
而且由于安装工程的技术复杂性，使其极易受因素变动的影响，其进度安排的相对稳定性较低，如下加强控制容易造成进度拖延，使整个项目的施工总进度计划不能按时完成。
所以，加强对安装工程的进度计划的制定，实施和控制，对整个工程进度计划的完成具有百、非常重要的意义。
网络计划的制定为使工程在实施过程中有预见地、有条不紊地始终处于有效的受控制状态，在实施过程中紧密结合土建结构工程总进度计划制定安装工程网络进度控制计划。
在网络计划实施过程中，随时分析可能影响进度的各种因素并及时采取预防措施；随时检查工程开始后的实际进度，并与进度计划相比较，及时发现它们之间的差异，分析、评价这些差异，协调各局部承担着者之间的关系，保持局部任务之间上、下、左、右的逻辑关系。
在网络总计划的基础上制定各分各、分项工程的进度计划，按时间进度制定月进度计划，必要时制定周进度计划。
安装工程进度计划空调通风安装工程进度计划根据总承包进度计划和招标文件规定的关键节点工期要求，制定空调通风安装工程进度计划。
进度计划的分解为确保总进度计划的执行，将总进度计划分解为各局部任务的目标，从各局部任务的进度目标归纳出按时间分布必须依次达到的阶段性中间目标，从中选出重要控制节点。
围绕这些阶段性目标，对进度计划相应阶段上的实施条件的问题进行更加具体的分析研究和平衡协调。
进度计划控制的信息流通渠道建立进度计划控制的信息流通渠道，确保有关进度计划实施过程中的信息传递畅通无阻。
进度计划的实施与控制进度计划的控制对项目的人力、技术力量、资金、施工机具、材料及配套件供应、设备运输及施工环境设施实行统一管理和调配。
抓住可能影响项目施工进度的关键因素主动采取相应措施，统一调配人力物力等资源，以实现对进度计划的有效控制。
强化计划管理(1) 工程计划管理是工程顺利完成的前提条件。
现场施工管理包含三项内容：组织连续均衡地施工；全面完成各阶段的各项计划任务或指标；以最小的消耗取得最大的效益。
