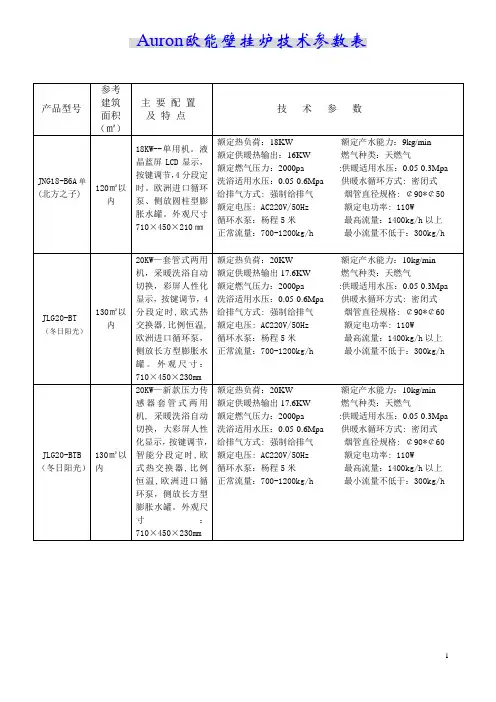

Auron欧能壁挂炉技术参数表产品型号参考建筑面积（㎡）主要配置及特点技术参数JNG18-B6A单(北方之子) 120㎡以内18KW--单用机。
液晶蓝屏LCD显示，按键调节，4分段定时。
欧洲进口循环泵、侧放圆柱型膨胀水罐。
外观尺寸710×450×210㎜额定热负荷：18KW 额定产水能力：9kg/min额定供暖热输出：16KW 燃气种类：天燃气额定燃气压力：2000pa :供暖适用水压：0.05-0.3Mpa洗浴适用水压：0.05-0.6Mpa 供暖水循环方式: 密闭式给排气方式: 强制给排气烟管直径规格: ￠90*￠50额定电压: AC220V/50Hz 额定电功率: 110W循环水泵：杨程5米最高流量：1400kg/h以上正常流量：700-1200kg/h 最小流量不低于：300kg/hJLG20-BT （冬日阳光）130㎡以内20KW—套管式两用机，采暖洗浴自动切换，彩屏人性化显示，按键调节，4分段定时,欧式热交换器,比例恒温,欧洲进口循环泵，侧放长方型膨胀水罐。
外观尺寸：710×450×230mm额定热负荷：20KW 额定产水能力：10kg/min额定供暖热输出17.6KW 燃气种类：天燃气额定燃气压力：2000pa :供暖适用水压：0.05-0.3Mpa洗浴适用水压：0.05-0.6Mpa 供暖水循环方式: 密闭式给排气方式: 强制给排气烟管直径规格: ￠90*￠60额定电压: AC220V/50Hz 额定电功率: 110W循环水泵：杨程5米最高流量：1400kg/h以上正常流量：700-1200kg/h 最小流量不低于：300kg/hJLG20-BTB （冬日阳光）130㎡以内20KW—新款压力传感器套管式两用机, 采暖洗浴自动切换，大彩屏人性化显示，按键调节，智能分段定时,欧式热交换器,比例恒温,欧洲进口循环泵，侧放长方型膨胀水罐。
外观尺寸：710×450×230mm额定热负荷：20KW 额定产水能力：10kg/min额定供暖热输出17.6KW 燃气种类：天燃气额定燃气压力：2000pa :供暖适用水压：0.05-0.3Mpa洗浴适用水压：0.05-0.6Mpa 供暖水循环方式: 密闭式给排气方式: 强制给排气烟管直径规格: ￠90*￠60额定电压: AC220V/50Hz 额定电功率: 110W循环水泵：杨程5米最高流量：1400kg/h以上正常流量：700-1200kg/h 最小流量不低于：300kg/hJLG24-BTA （欧能公主）170㎡以内烧室、比例恒温、4分段定时,进口自动排气泵，高效复合热交换器，背挂扁圆型膨胀罐。

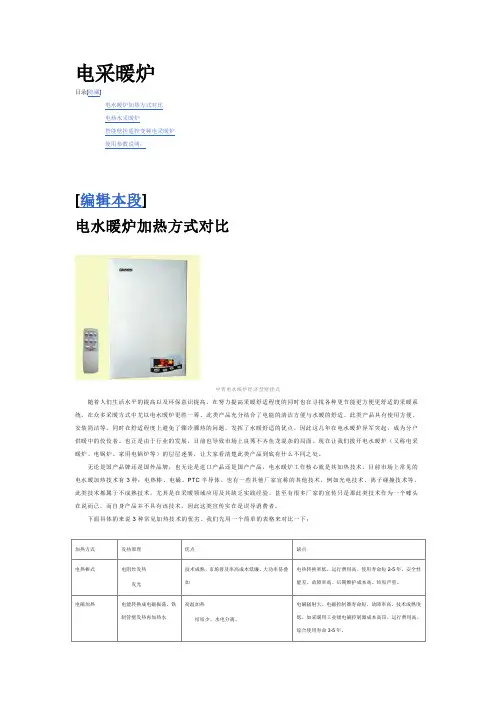

电采暖炉目录[隐藏]电水暖炉加热方式对比电热水采暖炉智能壁挂遥控变频电采暖炉使用参数说明：[编辑本段]电水暖炉加热方式对比中贺电水暖炉经济型壁挂式随着人们生活水平的提高以及环保意识提高。
在努力提高采暖舒适程度的同时也在寻找各种更节能更方便更舒适的采暖系统。
在众多采暖方式中尤以电水暖炉更胜一筹。
此类产品充分结合了电能的清洁方便与水暖的舒适。
此类产品具有使用方便、安装简洁等。
同时在舒适程度上避免了骤冷骤热的问题，发挥了水暖舒适的优点。
因此这几年在电水暖炉异军突起，成为分户供暖中的佼佼者。
也正是由于行业的发展，目前也导致市场上良莠不齐鱼龙混杂的局面。
现在让我们拨开电水暖炉（又称电采暖炉、电锅炉、家用电锅炉等）的层层迷雾，让大家看清楚此类产品到底有什么不同之处。
无论是国产品牌还是国外品牌，也无论是进口产品还是国产产品，电水暖炉工作核心就是其加热技术。
目前市场上常见的电水暖加热技术有3种：电热棒、电磁、PTC半导体。
也有一些其他厂家宣称的其他技术，例如光电技术、离子碰撞技术等，此类技术都属于不成熟技术，尤其是在采暖领域应用及其缺乏实践经验。
甚至有很多厂家的宣传只是那此类技术作为一个噱头在说而已，而自身产品并不具有该技术。
因此这类宣传实在是误导消费者。
下面具体的来说3种常见加热技术的优劣。
我们先用一个简单的表格来对比一下：通过此表的对比，相信大家都能对加热方式有了初步了解。
加热方式是决定电水暖炉使用起来是否节能、使用寿命、使用危害的决定性因素。
下面我们来详细的对三种加热技术做分析。
希望大家能够有所收获。
先说最常见的电热棒式加热体，此类加热体原理就是电阻丝，当电流通过时电阻大产生温度，当温度达到一定程度后会发红发光。
最常见的就是老式电炉子里盘的电阻丝和此类加热棒一个道理。
只不过此类加热棒是把电阻丝和绝缘材料放在不锈钢管或者紫铜管内。
也就是您常见的给暖瓶烧开水的热得快。
说到这您也就明白了，电热棒式加热体就是大热得快。
家用燃气壁挂炉、热水器性能参数和报价燃气壁挂炉采用欧式设计风格，外观经典、时尚；主要零部件全部采用进口配件，产品质量稳定，使用寿命长久；控制操作直观、简便；燃烧所产生的废气符合欧盟EN483标准要求，绿色环保；换热部分采用欧洲技术，热效率始终保持最高。
产品简介：型号：JLG24&mdash；F6(B)奥兰多家用燃气壁挂炉来自欧洲顶尖的家用锅炉技术,产品带有二十多种安全保护装置，保障产品使用安全可靠。
针对不同城市不同燃气状况设计参数,可以实现地暖散热器采暖式的转换电机：采用丹麦格兰富优质电机,运转噪音低.全预混的控制系统：奥兰多燃气壁挂采用比例燃气调节阀能够调整风机转速,确保燃气和空气之间的最佳匹配,可以得到最大的燃烧效率，将燃气的消耗降低到最低的限度.风道系统：运用现代计算机仿真技术与空气动力学设计的风道系统，有效的降低室内机的噪音。
尤其能有效清除高频噪音。
经济的能耗，舒适的感觉就要24小时定时功能和外接室温控制器可设定24小时内分24时段的开机或关机时间，轻松操控，同时可外接室温控制器，自由控制室内温度。
高效的环保燃烧器采用高负荷方式设计的燃烧器所排放的废气的标准远低于环保基标准，用补助火转移火苗的方式，避免了着火时的噪音，防止燃气的不完全燃烧。
高效热交换器用高导材料无氧铜，采用德国技术制造的热交换器，热效率高达93%，交换器表面作了特殊层处理，防止热变，使长时间使用也能承受较高压力，延长使用寿命。
技术参数：设置状态：B为密闭式热负荷：24KW输入功率：24kw输出功率：22kw热效率：93%燃气种类：Y液化石油气(LPG)T天然气(LNG)燃气压力：液化气2800pa天然气2000pa燃气耗量：液化气0.03Nm3/kwh天然气0.1Nm3/kwh供暖面积：100-160平方热水产量：&Delta；T25℃时15kg/min采暖温度：出水温度40--80℃可调，出水最高85℃，地板|散热器采暖可转换生活热水温度：30--65℃可设定，出水恒温补水方式：手动减压补水生活热水适用压力bar 0.3-6采暖系统适用压力bar 0.5-2采暖系统最高压力bar 3使用电力：AC220V50HZ待机5W运转125W管路连接：采暖G3/4''热水G1/2''燃气G3/4''重量37Kg外形尺寸：740×；400×；300(mm)史密斯热水器-壁挂炉JLG29-B JLG19/26/28/29-B品类：采暖/热水壁挂两用炉系列：JLG19/26/28/29-B升位/功率：19/26/28/29KW?关键技术：1、宽域自调节恒温节能技术2、智能微电脑控制系统3、大功率TBC双段燃烧器4、IFS自动补水系统5、低流量启动产品说明：?智能化控制系统，舒适更得保障智能温控方程采用先进的微电脑科技，全自动点火运行，根据设置温度合理协调空气量和燃气量，自动加热运行，快速准确的达到你设定的温度。

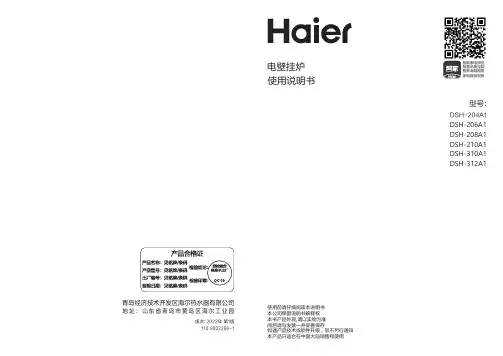

使用前请仔细阅读本说明书本公司保留说明书解释权本书产品外观,请以实物为准阅后请与发票一并妥善保存如遇产品技术或软件升级，恕不另行通知本产品只适合在中国大陆销售和使用型号：电壁挂炉使用说明书智能家电操控智慧场景定制智家商城购物家电报装报修DSH-206A1DSH-204A1DSH-210A1DSH-208A1DSH-310A1DSH-312A1地址：山东省青岛市黄岛区海尔工业园青岛经济技术开发区海尔热水器有限公司版次: 2022年 第1版110.9002266-1尊敬的海尔用户：感谢您选择、使用海尔电壁挂炉。
海尔产品质量优，性能佳。
为了方便您使用，请仔细阅读说明书，并按照说明书的步骤 作。
阅后妥善保存说明书。
自始至终，海尔的“星级服务”将伴随着您，使用时无论有什么问题，请按说明书上的电话、地址联系，我们时刻恭候为您服务。
The future is NOW！再次感谢您选择使用海尔产品，由于产品的改进，您所得到的海尔电壁挂炉可能与说明书中图示不完全一致，谨此致歉。
尊敬的用户：感谢您选择和使用我们的产品。
我们承诺：您的产品需要安装或维修等服务时，我们将为您提供：“1+5”的成套服务： 1：一次就好服务。
5：五项增值服务：(1)安全测电服务：为您提供安全测电并提醒讲解到位服务；(2)讲解指导服务：向您讲解产品使用、保养常识，指导用户正确使用服务； (3)一站通检服务：服务好本产品，对家中其他本企业产品进行通检服务； (4)全程无忧服务：为您提供设计、送货、安装、清洗、延保、以旧换新等服务； (5)现场清理服务：服务完成后将服务现场清理干净。
为体现真诚、贴心，我们友情提醒：产品的安装服务，因用户的安装环境、个性需求不同，安装过程中如需辅加材料或有特殊服务项目需要支付材料等费用，您可以通过“海尔智家“APP-”智家服务-“收费标准”进行查看，并给予监督。
如未按标准收费或服务规范执行不到位，可拨打服务监督电话400 699 9999，或通过“海尔智家“APP-”智家服务“、”在线客服“进行监督、评价。
乐天壁挂炉说明书尊敬的用户：感谢您选择乐天壁挂炉。
为了确保您能安全、正确地使用本产品，充分发挥其性能，请您在安装和使用前仔细阅读本说明书，并妥善保存，以备日后查阅。
一、产品概述乐天壁挂炉是一种高效、节能、环保的采暖设备，它采用先进的燃烧技术和智能控制系统，能够为您的家庭提供稳定、舒适的采暖和生活热水。
本壁挂炉具有外观美观、体积小巧、安装方便等优点，适用于各种住宅类型。
二、技术参数1、型号：＿____2、额定热输入：＿____kW3、额定热输出：＿____kW4、采暖温度调节范围：＿____℃＿____℃5、生活热水温度调节范围：＿____℃＿____℃6、燃气种类：＿____7、电源：＿____V/＿____Hz8、防护等级：＿____三、安装说明1、安装位置选择应选择通风良好、干燥、无易燃、易爆物品的地方。
避免安装在阳光直射、雨淋、潮湿或温度过低的环境中。
安装位置应便于操作和维修，且与燃气管道、电源插座、采暖系统管道和生活热水管道的连接应方便。
2、安装步骤首先，根据安装图纸确定壁挂炉的安装位置，并在墙上打孔，安装固定支架。
将壁挂炉挂在固定支架上，并确保其水平安装。
连接燃气管道，应使用专用的燃气管道和阀门，并确保连接牢固、无泄漏。
连接采暖系统管道，包括进水管道和回水管道，应使用符合标准的管道和连接件，并确保管道无泄漏。
连接生活热水管道，应使用符合标准的管道和连接件，并确保管道无泄漏。
连接电源插座，应使用符合标准的电源插座，并确保电源接地良好。
3、安装注意事项安装应由专业人员进行，严格按照安装说明书和相关标准进行操作。
安装完成后，应进行燃气泄漏检测和系统压力测试，确保系统安全可靠。
在安装过程中，应注意保护壁挂炉的外观和内部部件，避免碰撞和损坏。
四、使用说明1、开机前准备检查燃气阀门是否打开，燃气压力是否正常。
检查采暖系统和生活热水系统的阀门是否打开，系统是否充满水。
检查电源插座是否连接正常，电源是否接通。
小松鼠壁挂炉的安装规范新疆迪森热能设备有限公司小松鼠壁挂炉的安装规范一、前期准备：1、根据户型图或者到现场进行实地勘测，本着满足家用锅炉安装要求的需要来确定安装位置。
2、要求甲方按确定的位置布置采暖和卫生热水系统。
采暖进回水管、燃气管、卫生热水进出水管的位置要求与家用锅炉的一致。
3、要求甲方的预留家用锅炉安装及维护空间，18kw/24kw的安装预留空间：高*宽=1.2m*0.8m4、采暖炉最好放在厨房或阳台上，由背后或左右两侧出墙。
标准烟道60/100×890，烟道最长可达4.25米，烟道可以加弯头改变方向。
最好能在设计时考虑烟囱出口，并在墙上留孔φ120mm。
二、安装步骤：1、将家用锅炉挂板固定在确定的墙面上。
2、用膨胀螺丝或膨胀管螺丝将上托架挂板固定住。
要求：安装家用锅炉的墙面必须能够支承悬挂45公斤，墙面材料应为不可燃材料，如将其安装在可燃墙壁上，须在墙壁上设置3mm以上的防燃材料层；3、挂板的安装高度为2m。
4、打烟囱出口的墙孔，根据模板上圆孔所示按向下2°的坡度丈量后在墙上钻孔。
要求：a、墙孔的直径为120mm；b、仔细确定好墙孔的中心与锅炉挂板顶端的垂直距离为13.5cm。
墙孔向外倾斜2°；5、挂机，将家用锅炉挂在上托架的挂钩上，并左右调整至正确位置。
要求：a、锅炉的底部与地面的高度为1.2m以上；b、锅炉两边的操作空间为15-20cm；6、安装烟囱：挂机前先将不锈钢同轴弯头安装到家用锅炉上，根据烟道出口方向调整弯头的方向，使弯头固定在正确位置，然后将烟囱插入烟囱口，挂上锅炉后，插上烟管，仔细调整高低位置，核实烟管与水平的夹角为2度。
要求：a、烟囱出口必须在室外，应选在空气流通顺畅的地方，水平烟囱总长度不超过4.25m.b、烟囱长度大于1米时，要将限流环取出。
每增加一个弯头，最大直管段要减0.8m。
烟道口的弯管可延其垂直轴旋转360度，烟道可在水平方向加长。
法罗力ECOCEPT TECH 25A技术参数
法罗力ECOCEPT TECH 25 C技术参数
法罗力ECOCEPT TECH 35A技术参数
法罗力ECOCEPT TECH 35 C技术参数
法罗力ECOCEPT 51A技术参数
法罗力ENERGY TOP W80技术参数
法罗力ENERGY TOP W125技术参数
法罗力壁挂炉DIV ATOP HF24技术参数表
法罗力壁挂炉DIV ATOP HF32技术参数表
法罗力壁挂炉DIV ATOP MICRO F24技术参数表
法罗力壁挂炉DIV ATOP MICRO F32技术参数表
法罗力壁挂炉DIV ATOP MICRO F37技术参数表
法罗力壁挂炉DOMITECH F18技术参数表
法罗力壁挂炉DOMITECH F24技术参数表
法罗力壁挂炉DOMITECHEF32技术参数表
法罗力壁挂炉DOMIPROJECT D F18技术参数表
法罗力壁挂炉DOMIPROJECT D F24技术参数表
法罗力壁挂炉DOMIPROJECT D F32技术参数表
法罗力壁挂炉EXCELLE 18技术参数表
法罗力壁挂炉EXCELLE 24技术参数表
法罗力壁挂炉EXCELLE 30技术参数表
法罗力壁挂炉DIV ATECH 18技术参数表
法罗力壁挂炉DIV ATECH 24技术参数表
法罗力壁挂炉DOMIOPTIMA技术参数表
法罗力壁挂炉DOMIOPTIMA 24技术参数表。

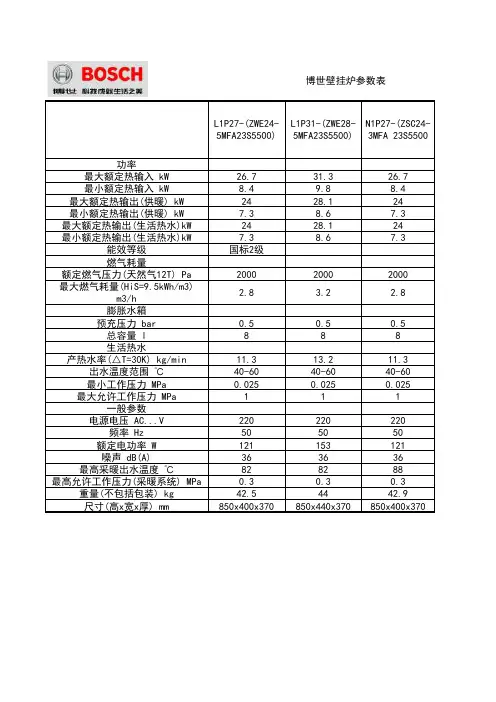

L1P27-(ZWE24-5MFA23S5500)L1P31-(ZWE28-
5MFA23S5500)
N1P27-(ZSC24-
3MFA 23S5500
功率
最大额定热输入 kW26.731.326.7
最小额定热输入 kW8.49.88.4最大额定热输出(供暖) kW2428.124
最小额定热输出(供暖) kW7.38.67.3最大额定热输出(生活热水)kW2428.124最小额定热输出(生活热水)kW7.38.67.3能效等级国标2级
燃气耗量
额定燃气压力(天然气12T) Pa200020002000
最大燃气耗量(HiS=9.5kWh/m3)
m3/h
2.8
3.2 2.8
膨胀水箱
预充压力 bar0.50.50.5总容量 l888
生活热水
产热水率(△T=30K) kg/min11.313.211.3出水温度范围 ℃40-6040-6040-60
最小工作压力 MPa0.0250.0250.025
最大允许工作压力 MPa111一般参数
电源电压 AC (V220220220)
频率 Hz505050额定电功率 W121153121
噪声 dB(A)363636最高采暖出水温度 ℃828288
最高允许工作压力(采暖系统) MPa0.30.30.3重量(不包括包装) kg42.54442.9
尺寸(高x宽x厚) mm850x400x370850x440x370850x400x370
博世壁挂炉参数表。
电采暖炉的尺寸是多少派帝电采暖炉尺寸参数介绍
电壁挂炉在家庭独立采暖中有着广泛的运用，由于其是安装在室内，因此，很多用户对电壁挂炉尺寸及安装位置比较关心。
那么燃气壁挂炉的尺寸是多少呢，派帝团队提示，不同型号的燃气壁挂炉尺寸各不相同。
下面，我们就以市场上的主流的派帝电壁挂炉为代表，来看看壁挂炉的尺寸大小。
壁挂系列：
X系列壁挂炉（2-8kW）高420mm、宽310mm、深110mm，是目前市场上体积最小的壁挂炉；
R系列壁挂炉（4-12kW）高550mm、宽380mm、深150mm，高度比X系列稍高。
整体来讲，派帝壁挂炉的尺寸都比较小巧，安装位置灵活，且节省空间。
落地系列：
L系列（6-24kW）高680mm、宽400mm、深230mm，提供从60平米至300平米的华北提取普通房屋取暖；L系列（30-50kW）高850mm、宽500mm、深310mm，提供从300平米至500平米的华北提取普通房屋取暖；
L系列500平米以上的电锅炉属于大型工业场地使用，可联系派帝厂家定制。
