高电压习题

《高电压》一、单项选择题1．极性效应出现在（）A．均匀电场中B．稍不均匀电场中C．对称的极不均匀电场中D．不对称的极不均匀电场中2．若固体介质被击穿的时间很短，又无明显的温升，可判断是( )A．电化学击穿B．热击穿C．电击穿D．各类击穿都有3．下列参数哪项描述的是带电粒子沿电场方向的漂移速度( )A．电离B．扩散C．迁移率D．复合4．电晕放电是极不均匀电场所特有的一种( )A．自持放电形式B．碰撞游离形式C．光游离形式D．热游离形式5、工频耐压试验时，工频变压器的负载大都为（）A．电容性B．电感性C．纯电阻性D．有寄生电感的电阻性6、我国有关标准建议在雷暴日为40的地区，地面落雷密度 取（）A. ．0.07 B．0.09C．0.8 D．1.27．按国家标准规定，进行工频耐压试验时，在绝缘上施加工频试验电压后，要求持续( ) A．1min B．3 minC．5min D．10 minU入侵到末端时，将发生波的折射与反射，则8．波阻抗为Z的线路末端开路，入射电压( )A．折射系数α=2，反射系数β=l B．折射系数α=2，反射系数β=-lC．折射系数α=0，反射系数β=1 D．折射系数α=0，反射系数β=-l9．非破坏性试验是( )A. ．直流耐压试验B．工频耐压试验C．电压分布试验D．冲击高压试验10．下列不同类型的过电压中，不属于内部过电压的是( ) A．工频过电压B．操作过电压C．谐振过电压D．大气过电压11．下列极化时间最长的是( )。

A.电子式极化B.离子式极化C.偶极子极化D.夹层极化12．下列哪种介质存在杂质“小桥”现象（）A．气体B．液体C．固体D．无法确定13．下列哪个不是发生污闪最危险的情况（）A．大雾B．毛毛雨C．凝露D．大雨14．我国规程中规定线路防雷设计用雷电流波头时间为（）A. ．1.2sμB．1.5sμC．2.6sμD．10sμ15．介质损耗角正切值测量时，采用移相法可以消除（）的干扰A.高于试验电源频率 B.与试验电源同频率C.低于试验电源频率D.任何频率16．限制空载线路合闸过电压的主要措施是（）A．装设阀型避雷器B．装设消弧线圈C．采用真空断路器D．带并联电阻的断路器17．不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( )。

高电压技术练习题库（含参考答案）一、单选题（共40题，每题1分，共40分）1、工频高压试验变压器的特点是额定输出（，A、电压高、电流大B、电压高、电流小C、电压低、电流大D、电压低、电流小正确答案：B2、纯直流电压作用下，能有效提高套管绝缘性能的措施是（）。

A、减小套管表面电阻B、减小套管体电容C、增加套管壁厚D、增加沿面距离正确答案：D3、极化时间最短的是( )。

A、离子式极化B、夹层极化C、电子式极化D、偶极子极化正确答案：C4、电力电缆绝缘层某处存在一些水分，长期工作电压作用下，此缺陷对电缆绝缘层()。

A、水树枝老化B、电树枝老化C、没影响D、影响不大正确答案：A5、下列措施中，能有效限制空载线路分闸过电压的是（）A、提高断路器的灭弧性能B、消除和削弱线路残余电压C、采用带合闸电阻的断路器D、同步合闸正确答案：A6、避雷器在工频续流第一次过零时灭孤的条件下允许加在避雷器上的最高工频电压称为避雷器的（）A、灭弧电压B、工频放电电压C、额定电压D、保护电压正确答案：A7、电介质电老化产生的原因是（）。

A、介质被热腐蚀B、介质被击穿C、介质受潮D、介质中出现局部放电正确答案：A8、220~330kV 双避雷线路，一般采用（）保护角。

A、50B、15°C、20°D、10°正确答案：C9、雷击线路附近大地时，当线路高10m，雷击点距线路 100m，雷电流幅值 40kA，线路上感应雷过电压最大值U。

约为(）kV。

A、100B、200C、50D、25正确答案：A10、操作过电压的持续时间一般在（）A、几秒到几十秒B、几百微秒到几千徼秒C、几分D、几微秒到几十微妙正确答案：B11、架空输电线降低反击雷击过电压的主要措施是（）。

A、降低耦合系数B、降低接地电阻C、降低绝缘强度D、降低绕击率正确答案：B12、电介质在受潮或受污染后，其介质损耗角正切an将( )。

A、变小B、不变C、变大D、不确定正确答案：C13、无间隙金属氧化物避雷器的优点不包括（）。

高电压技术作业习题及解答作业习题绪论1. 现代电力系统的特点是什么？2. 高电压技术研究的内容是什么？第1章高电压绝缘1. 电介质的电气性能有哪些？2. 固体介质击穿有哪些类型？各有什么特点？3. 什么是绝缘子的污闪？防止污闪的措施有哪些？第2章高电压下的绝缘评估及试验方法1. 表征绝缘劣化程度的特征量有哪些？2. 绝缘缺陷分哪两类？3. 绝缘的预防性试验分哪两类？4. 电介质的等值电路中，各个支路分别代表的物理意义是什么？5. 测量绝缘电阻的注意事项有哪些？6. 试比较几种基本试验方法对不同设备以及不同的绝缘缺陷的有效性和灵敏性。

7. 什么是电力设备的在线监测技术？第3章电力系统的过电压及绝缘1. 什么是系统的外部过电压和内部过电压？2. 概述发电机、变压器、电力电缆常用的绝缘材料有哪些？3. 对避雷器的基本要求是什么？4. 试比较阀形避雷器和氧化锌避雷器的区别。

5. 阀形避雷器的主要电气参数有哪些？第 4 章电力系统的大气过电压及防护1. 雷闪过电压有哪几种？2. 雷电参数有哪些？3. 什么是冲击放电电压U50%？4. 什么是线路的耐雷水平？5. 雷击线路造成线路开关跳闸的原因是什么？6. 输电线路防雷的措施有哪些？7. 发电厂、变电站防雷有哪些特点？第5章电力系统的内部过电压及其限制措施1. 产生内部过电压的原因有哪些？与大气过电压比较，内部过电压有何特点？2. 内部过电压有哪些类型？3. 试分析工频过电压产生的原因。

4. 切除空载变压器产生过电压的原因是什么？第6章高电压产生设备与测量技术1. 试验变压器有哪些特点？2. 如何产生高压直流？3. 高电压有哪些测量方法？习题答案绪论1. 现代电力系统的特点是什么？答：机组容量大；输电容量大，距离长；电网电压达到750KV的特高压；高压绝缘和系统过电压的问题愈显突出。

2. 高电压技术研究的内容是什么？答：（1）高压绝缘及高压试验方法（2）系统过电压的产生及防护第1章高电压绝缘1. 电介质的电气性能有哪些？答：电介质的电气性能包括极化，电导，损耗，击穿。

病理学试题含参考答案一、单选题（共50题，每题1分，共50分）1、病毒性肝炎的间质内浸润的炎性细胞是（）A、单核细胞B、嗜酸性粒细胞C、淋巴细胞D、嗜中性粒细胞E、嗜碱性粒细胞正确答案：C2、肺小动脉被肝癌细胞阻塞时称为A、瘤细胞栓塞B、羊水栓塞C、脂肪栓塞D、空气栓塞正确答案：A3、下列哪项不是炎症常见的全身反应（）A、单核巨噬细胞系统的变化B、发热C、血中白细胞的变化D、血中红细胞的变化E、实质器官的变化正确答案：D4、肺栓塞的后果包括以下几点，但____除外A、肺动脉高压B、右心房扩大C、急死D、间质性肺炎E、肺梗死正确答案：A5、下列哪种物质不是炎症介质（）A、补体B、组胺C、前列腺素D、三磷酸腺苷E、5-羟色胺正确答案：D6、皮肤损伤后由结缔组织取代的过程时A、完全再生B、瘢痕修复C、化生D、异常增生E、异型增生正确答案：B7、尸体剖检的注意事项包括（）A、了解病史B、尸体剖检的时间以及尸检后的处理C、自我防护意识D、病理变化的观察以及病料的采集E、以上都是正确答案：E8、渗出物中出现下列哪种成分，表示血管损害最重（）A、白细胞B、白蛋白C、纤维蛋白原D、球蛋白E、红细胞正确答案：E9、下列哪项是感染性肉芽肿（）A、矽结节B、异物肉芽肿C、结核肉芽肿D、胶质小结正确答案：C10、兽医病理解剖学的研究方法中，临床病理诊断程序的第一步是（）A、病/尸体剖检B、动物实验C、活体组织检查D、病理组织学诊断正确答案：A11、金黄色葡萄球菌感染最常引起（）A、伪膜性炎B、蜂窝织炎C、脓肿D、纤维素性炎E、出血性炎正确答案：C12、急性猪瘟引起的败血症典型病理变化是（）A、脾脏明显肿大B、尸僵完全C、无溶血D、肝肾明显淤血肿大E、血液凝固不良正确答案：E13、肉芽组织中缺少A、肌纤维母细胞B、内皮细胞C、炎性细胞D、神经细胞E、成纤维细胞正确答案：D14、肉眼观察肿瘤组织外有包膜，质地柔软，颜色灰白或淡黄，切面有油腻感，略透明，其可能为A、软骨瘤B、脂肪瘤C、平滑肌瘤D、纤维瘤正确答案：B15、炎症反应中，最具防御作用的是（）A、液体渗出B、发热反应C、吞噬作用D、组织增生E、动脉充血正确答案：C16、连接于体外与有腔器官之间或两个有腔器官之间的有两个以上开口的病理性盲管是（）A、空洞B、溃疡C、瘘管D、糜烂E、窦道正确答案：C17、肉芽组织中抗感染的主要成分是A、成纤维细胞B、炎性细胞C、毛细血管D、成肌纤维细胞E、细胞外基质正确答案：B18、一般来说，当坏死灶较大不能溶解吸收或完全机化时，下列哪一项叙述较合适A、最易分离排出B、不会形成溃疡C、大多产生包裹D、长期不发生变化E、一定形成空洞正确答案：C19、如果是肝脏的脂肪变性，其正确的颜色描述应该是A、苍白色B、鲜红色C、红黄色D、红白色E、以上都不是正确答案：C20、肉芽肿是指（）A、结缔组织增生而形成边界清楚的结节状病灶B、淋巴、网状组织增生形成的结节状病灶C、多核巨噬细胞形成的结节状病灶D、巨噬细胞及其演化细胞呈局部浸润和增生形成的边界清楚的结节状病灶E、黏膜上皮、腺体和结缔组织增生并向黏膜表面突出的蒂状肿物正确答案：D21、以中性粒细胞渗出为主，并有伴组织坏死的炎症是（）A、化脓性炎B、浆液性炎C、假膜性炎D、卡他性炎E、出血性炎正确答案：A22、肉芽组织的结局，下列哪项叙述是正确的A、抗感染的过程B、分泌大量生长因子，调控细胞增生的过程C、最终纤维化形成瘢痕D、最终填补缺损E、产生细胞外基质的过程正确答案：C23、下列术语不可用于脏器病变大小、容积等描述的是（）A、黄豆大B、针尖大小C、克D、厘米E、减少正确答案：E24、一奶牛长期患病，临床表现咳嗽、呼吸困难、消瘦和贫血等。

第一章 气体放电的基本物理过程一、选择题1) 流注理论未考虑 B 的现象。

A ．碰撞游离B ．表面游离C ．光游离D ．电荷畸变电场 2) 先导通道的形成是以 C 的出现为特征。

A ．碰撞游离B ．表面游离C ．热游离D ．光游离3) 电晕放电是一种 A 。

4)A ．自持放电B ．非自持放电C ．电弧放电D ．均匀场中放电C 。

气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为 A. 碰撞游离 B.光游离 C.热游离 D.表面游离5) ___ B ___型绝缘子具有损坏后“自爆”的特性。

A. 电工陶瓷B.钢化玻璃C.硅橡胶D.乙丙橡胶6) 以下哪个不是发生污闪最危险的气象条件？ DA. 大雾B.毛毛雨C.凝露D.大雨7) 污秽等级 II 的污湿特征：大气中等污染地区，轻盐碱和炉烟污秽地区， 离海岸盐场 3km~10km地区，在污闪季节中潮湿多雾但雨量较少，其线路盐密为 Cmg / cm 2。

A. ≤0.03B.>0.03~0.06C.>0.06~0.10D.>0.10~0.258)以下哪种材料具有憎水性？ AA. 硅橡胶B.电瓷C. 玻璃 D 金属二、填空题9)气体放电的主要形式： 辉光放电 、 电晕放电 、 刷状放电 、 火花放电 、 电弧放电 。

10)根据巴申定律，在某一 PS 值下，击穿电压存在 极小（最低） 值。

11)在极不均匀电场中，空气湿度增加，空气间隙击穿电压 提高 。

12) 流注理论认为，碰撞游离和 光电离是形成自持放电的主要因素。

13) 工程实际中，常用棒－板或 棒－棒电极结构研究极不均匀电场下的击穿特性。

14) 气体中带电质子的消失有 扩散 、复合、附着效应等几种形式15)对支持绝缘子，加均压环能提高闪络电压的原因是 改善 (电极附近 )电场分布 。

16)沿面放电就是沿着 固体介质 表面气体中发生的放电。

17)标准参考大气条件为：温度 t 020 C，压力 b 0101.3 kPa ，绝对湿度h 011g / m 318)越易吸湿的固体，沿面闪络电压就越 __低____19)等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上 ____ NaCl______含量的一种方法20)常规的防污闪措施有： 增加 爬距，加强清扫，采用硅油、地蜡等涂料三、计算问答题21)简要论述汤逊放电理论。

高电压技术练习题（附参考答案）一、单选题（共40题，每题1分，共40分）1、绝缘电阻的测量值获取需加压（）S。

A、30B、45C、15D、60正确答案：D2、以下属于操作过电压的是（）。

A、电弧接地过电压B、铁磁诸振过电压C、变电所侵入波过电压D、工频电压升高正确答案：A3、闲式避雷器的保护比是指残压与（）电压之比。

A、工频放电B、额定C、冲击放电D、灭弧正确答案：D4、彼德逊法则提供了一种用（）计算行波的折射、反射问题的方法。

A、集中参数等值电路B、网格法C、波动方程D、分布参数等值电路正确答案：A5、水在变压器油中如果呈水珠状一滴滴悬浮在油中，则电压器油的耐电强度（）。

A、显著下降B、无法确定C、不变D、显著提高正确答案：A6、Z1、Z2两不同波阻抗的长相连于A点，行波在A点将发生折射和反射，反射系数的取值范围为（）。

A、0B、-1≤β≤1C、-1≤β≤0D、-1≤β≤2正确答案：B7、超高压输电线路及变电站，采用分裂导线与采用相同截面的单根导线相比较，下列项目中，（）项是错误的。

A、分裂导线通流容量大些B、分裂导线对地电容大些C、分裂导线结构复杂些D、分裂导线较易发生电晕，电晕损耗大些正确答案：D8、如下电压等级线路中，要求限制的内过电压倍数最低的是（）A、60kV及以下B、500VC、110kVD、220kV正确答案：B9、关于空气间隙的击穿特性，以下描述错误的是（）。

A、冲击耐压与极性有关B、冲击耐压与湿度无关C、冲击耐压与间隙距离有非线性关系D、绝缘具有自恢复性正确答案：B10、吸收比是1-15s 和仁（）s时，两个电流值所对应绝缘电阻的比值。

A、30B、60C、20D、40正确答案：B11、电力系统中实际采用的防雷保护装置不包括（）。

A、隔离开关B、避雷器C、防雷接地D、避雷针正确答案：A12、不会引起行波损耗的因素为(）A、大地电阻B、对地电容C、电晕D、导线电阻正确答案：B13、由于长线路的电容效应及电网的运行方式突然改变而引起的持续时间相对较长的过电压称作（）A、操作过电压B、工频过电压C、大气过电压D、谐振过电乐正确答案：B14、极性介质中由于偶极子的定向排列形成的极化属于( )。

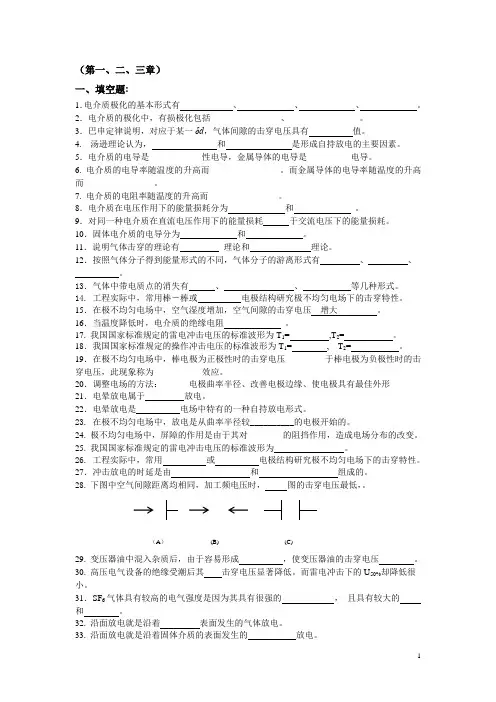

（第一、二、三章）一、填空题:1．电介质极化的基本形式有 、 、 、 。

2．电介质的极化中，有损极化包括________________、________________。

3．巴申定律说明，对应于某一δd ，气体间隙的击穿电压具有 值。

4. 汤逊理论认为， 和 是形成自持放电的主要因素。

5．电介质的电导是 __________ 性电导，金属导体的电导是__________电导。

6. 电介质的电导率随温度的升高而________________。

而金属导体的电导率随温度的升高而________________。

7. 电介质的电阻率随温度的升高而________________。

8．电介质在电压作用下的能量损耗分为 和 。

9．对同一种电介质在直流电压作用下的能量损耗 于交流电压下的能量损耗。

10．固体电介质的电导分为 和 。

11．说明气体击穿的理论有 理论和 理论。

12．按照气体分子得到能量形式的不同，气体分子的游离形式有 、 、。

13．气体中带电质点的消失有 、 、 等几种形式。

14. 工程实际中，常用棒－棒或 电极结构研究极不均匀电场下的击穿特性。

15．在极不均匀电场中，空气湿度增加，空气间隙的击穿电压 增大 。

16．当温度降低时，电介质的绝缘电阻 。

17. 我国国家标准规定的雷电冲击电压的标准波形为T 1= ,T 2= 。

18．我国国家标准规定的操作冲击电压的标准波形为T 1= , T 2= 。

19．在极不均匀电场中，棒电极为正极性时的击穿电压_________于棒电极为负极性时的击穿电压，此现象称为___________效应。

20．调整电场的方法：______电极曲率半径、改善电极边缘、使电极具有最佳外形21．电晕放电属于 放电。

22．电晕放电是 电场中特有的一种自持放电形式。

23. 在极不均匀电场中，放电是从曲率半径较__________的电极开始的。

24. 极不均匀电场中，屏障的作用是由于其对________的阻挡作用，造成电场分布的改变。

高电压技术复习题答案一、选择题1. 高电压技术主要研究的电压等级是（）。

A. 低压B. 中压C. 高压D. 超高压答案：D2. 高压绝缘材料的老化主要受哪种因素影响？A. 温度B. 湿度C. 电压D. 机械应力答案：A3. 以下哪项不属于高电压试验的类型？A. 绝缘电阻测试B. 接地电阻测试C. 局部放电测试D. 电流互感器测试答案：D二、填空题1. 高电压试验中，________是用来测量绝缘材料的介电强度的试验。

答案：击穿试验2. 在高电压技术中，________是指在绝缘介质中局部区域的放电现象。

答案：局部放电3. 高压输电线路的________是保证线路安全运行的重要因素。

答案：绝缘配合三、简答题1. 简述高电压技术在电力系统中的应用。

答案：高电压技术在电力系统中的应用主要包括高压输电、变电站的绝缘设计、电力设备的绝缘测试、电力系统的过电压保护等方面。

通过高电压技术，可以有效地提高电力系统的传输效率，保障电力系统的安全稳定运行。

2. 高压断路器的主要功能是什么？答案：高压断路器的主要功能是在电力系统中进行正常和异常条件下的电流切断与接通。

它能够在发生短路或过载时迅速切断故障电流，保护电力系统的安全。

四、计算题1. 某高压输电线路的电压为500kV，线路长度为100km，线路电阻为0.1Ω/km。

求线路的总电阻和线路的总电流，假设线路的输送功率为1000MW。

答案：线路的总电阻R_total = 100km × 0.1Ω/km = 10Ω。

根据功率公式P = V × I，其中 P = 1000MW = 1000000kW，V = 500kV = 500000V，可以求得总电流 I = P / V = 1000000kW / 500000V = 2000A。

五、论述题1. 论述高电压技术在现代电力系统发展中的重要性。

答案：高电压技术在现代电力系统发展中具有极其重要的地位。

《高电压技术》课程习题及参考答案绪论1.现代电力系统的特点是什么？答：机组容量大；输电容量大，距离长；电网电压达到750KV的特高压；高压绝缘和系统过电压的问题愈显突出。

2.高电压技术研究的内容是什么？答：（1）高压绝缘及高压试验方法（2）系统过电压的产生及防护第1章高电压绝缘1.电介质的电气性能有哪些？答：电介质的电气性能包括极化，电导，损耗，击穿。

2.固体介质击穿有哪些类型？各有什么特点？答：固体介质击穿类型有：电击穿，热击穿，电化学击穿电击穿：击穿电压很高，过程快，与设备的温度无关；热击穿：击穿过程较长，击穿电压不高，与环境温度和介质自身品质有关；电化学击穿：设备运行时间很长，在电、热、化学的作用下，绝缘性能已经较差，可能在不高的电压下击穿。

3.什么是绝缘子的污闪？防止污闪的措施有哪些？答：污秽的绝缘子在毛毛雨或大雾时发生的闪络，称为污闪。

防止污闪的措施有：定期清扫绝缘子；在绝缘子表面上涂一层憎水性的防尘材料；增加绝缘子片数或使用防污绝缘子。

第2章高电压下的绝缘评估及试验方法1.表征绝缘劣化程度的特征量有哪些？答：耐电强度，机械强度，绝缘电阻，介质损失角正切，泄漏电流等2.绝缘缺陷分哪两类？答：绝缘缺陷分为：集中性和分布性两大类。

3.绝缘的预防性试验分哪两类？答：非破坏性（绝缘特性）试验和破坏性试验两类。

4.电介质的等值电路中，各个支路分别代表的物理意义是什么？答：纯电容支路代表无损极化，电容支路代表有损极化，纯电阻支路代表电导支路。

5.测量绝缘电阻的注意事项有哪些？答：1）被试品的电源及对外连接线应折除，并作好安全措施2）对被试品充分放电3）兆欧表的转速保持120转/ 分4）指针稳定后读数5）对于大电容量试品，应先取连接线，后停表。

6）测试后对被试品放电7）记录当时的温度和湿度。

6.试比较几种基本试验方法对不同设备以及不同的绝缘缺陷的有效性和灵敏性。

答：测量绝缘电阻能反映集中性和分布性的缺陷，适用任何设备；测量泄漏电流能更灵敏地反应测绝缘电阻所发现的缺陷；测量介质损失角正切能发现绝缘整体普遍劣化及大面积受潮。

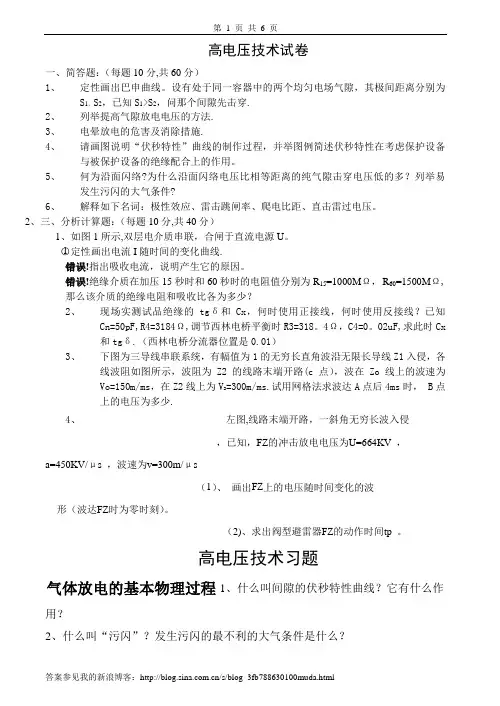

高电压技术试卷一、简答题：（每题10分,共60分）1、定性画出巴申曲线。

设有处于同一容器中的两个均匀电场气隙，其极间距离分别为S1，S2，已知S1>S2，问那个间隙先击穿.2、列举提高气隙放电电压的方法.3、电晕放电的危害及消除措施.4、请画图说明“伏秒特性”曲线的制作过程，并举图例简述伏秒特性在考虑保护设备与被保护设备的绝缘配合上的作用。

5、何为沿面闪络?为什么沿面闪络电压比相等距离的纯气隙击穿电压低的多？列举易发生污闪的大气条件?6、解释如下名词：极性效应、雷击跳闸率、爬电比距、直击雷过电压。

2、三、分析计算题：（每题10分,共40分）1、如图1所示,双层电介质串联，合闸于直流电源U。

○1定性画出电流I随时间的变化曲线.错误!指出吸收电流，说明产生它的原因。

错误!绝缘介质在加压15秒时和60秒时的电阻值分别为R15=1000MΩ，R60=1500MΩ,那么该介质的绝缘电阻和吸收比各为多少？2、现场实测试品绝缘的tgδ和Cx，何时使用正接线，何时使用反接线？已知Cn=50pF,R4=3184Ω,调节西林电桥平衡时R3=318。

4Ω，C4=0。

02uF,求此时Cx和tgδ.（西林电桥分流器位置是0.01）3、下图为三导线串联系统，有幅值为1的无穷长直角波沿无限长导线Z1入侵，各线波阻如图所示，波阻为Z2的线路末端开路(c点），波在Zo线上的波速为Vo=150m/ms，在Z2线上为V2=300m/ms.试用网格法求波达A点后4ms时， B点上的电压为多少.4、左图,线路末端开路，一斜角无穷长波入侵，已知，FZ的冲击放电电压为U=664KV ，a=450KV/μs ，波速为v=300m/μs（1）、画出FZ上的电压随时间变化的波形（波达FZ时为零时刻）。

（2)、求出阀型避雷器FZ的动作时间tp 。

高电压技术习题气体放电的基本物理过程1、什么叫间隙的伏秒特性曲线？它有什么作用？2、什么叫“污闪”？发生污闪的最不利的大气条件是什么？3、一空气间隙的均匀电场，已知当极间距离S＝1mm、δ＝0。
