导读●一、填空题（每题1分，共20分）●二、判断题（每题1分，共10分）●三、选择题（每题2分，共40分）●四、简答题（每题2分，共20分）●五、开放题（每题5分，共10分）热电偶知识考题一、填空题（20个）：1.热电偶是一种通过利用热电效应测量温度的___________。
答：传感器2.热电偶的测量原理基于___________效应。
答：热电3.热电偶产生的热电动势大小只取决于热电偶材料和两端温度之间的___________。
答：温度差4.常用的热电偶类型包括K型、J型、T型、E型、R型等，其中，K型热电偶的测量范围可达到___________度。
答：13005.热电偶所产生的电势与两端温度差___________成正比。
答：线性6.当一个接口温度小于另一个接口温度时，K型热电偶的电势将___________。
答：正常7.热电偶的响应时间取决于其___________。
答：热惯性8.在热电偶的选型中，需要考虑测量范围、精度、响应时间、材料选择等因素，其中，测量范围主要与热电偶的___________有关。
答：材料9.热电偶的精度等级可分为A、B、C等级，其中，A等级的精度最高可达到±___________度。
答：0.7510.热电偶的两端接口应固定在被测物体表面，且接口间应保证___________接触。
答：良好11.热电偶在检定时常用的方法包括比较法、标准电压法和___________法。
答：差动12.热电偶的测量误差可由多个因素引起，其中包括温度梯度误差、接头温差误差、漏电误差等，这些误差统称为___________误差。
答：系统13.热电偶的电势测量值应进行修正，以考虑___________对测量结果的影响。
答：冷端温度14.热电偶的应用范围广泛，例如在钢铁冶金、航空航天、化工等行业中均有着重要的应用，其中，在高温环境下，K型热电偶应用最为广泛，其可测量范围可达到___________度。
1．什么是金属导体的热电效应?试说明热电偶的测温原理。
答：热电效应就是两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，回路中就会产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。
热电偶测温就是利用这种热电效应进行的，将热电偶的热端插入被测物，冷端接进仪表，就能测量温度。
2．简述热电偶的几个重要定律，并分别说明它们的实用价值。
答：一是匀质导体定律：如果热电偶回路中的两个热电极材料相同，无论两接点的温度如何，热电动势为零。
根据这个定律，可以检验两个热电极材料成分是否相同，也可以检查热电极材料的均匀性。
二是中间导体定律：在热电偶回路中接入第三种导体，只要第三种导体的两接点温度相同，则回路中总的热电动势不变。
它使我们可以方便地在回路中直接接入各种类型的显示仪表或调节器，也可以将热电偶的两端不焊接而直接插入液态金属中或直接焊在金属表面进行温度测量。
三是标准电极定律：如果两种导体分别与第三种导体组成的热电偶所产生的热电动势已知，则由这两种导体组成的热电偶所产生的热电动势也就已知。
只要测得各种金属与纯铂组成的热电偶的热电动势，则各种金属之间相互组合而成的热电偶的热电动势可直接计算出来。
四是中间温度定律：热电偶在两接点温度t、t0时的热电动势等于该热电偶在接点温度为t、t n和t n、t0时的相应热电动势的代数和。
中间温度定律为补偿导线的使用提供了理论依据。
3．试述补偿导线法补偿原理。
答：将热电偶的冷端延伸到温度恒定的场所(如仪表室)，其实质是相当于将热电极延长。
根据中间温度定律，只要热电偶和补偿导线的二个接点温度一致，是不会影响热电动势输出的。
第8章热电式传感器一、单项选择题1、热电偶的基本组成部分是（）。
A. 热电极B. 保护管C. 绝缘管D. 接线盒2、在实际应用中，用作热电极的材料一般应具备的条件不包括（）。
A. 物理化学性能稳定B. 温度测量范围广C. 电阻温度系数要大D. 材料的机械强度要高3、为了减小热电偶测温时的测量误差，需要进行的温度补偿方法不包括（）。
A. 补偿导线法B. 电桥补偿法C. 冷端恒温法D. 差动放大法4、用热电阻测温时，热电阻在电桥中采用三线制接法的目的是（）。
A．接线方便B. 减小引线电阻变化产生的测量误差C. 减小桥路中其它电阻对热电阻的影响D. 减小桥路中电源对热电阻的影响5、目前，我国生产的铂热电阻，其初始电阻值有（）。
A．30Ω B．50ΩC．100Ω D．40Ω6、我国生产的铜热电阻，其初始电阻R0为（）。
A．50ΩB．100ΩC．10ΩD．40Ω7、目前我国使用的铂热电阻的测量范围是（）A．－200～850℃ B．－50～850℃C．－200～150℃ D．－200～650℃8、我国目前使用的铜热电阻，其测量范围是（）。
A．－200～150℃ B．0～150℃C．－50～150℃ D．－50～650℃9、热电偶测量温度时（）A. 需加正向电压B. 需加反向电压C. 加正向、反向电压都可以D. 不需加电压10、热敏电阻测温的原理是根据它们的( )。
A．伏安特性 B．热电特性C．标称电阻值 D．测量功率11、热电偶中热电势包括（）A．感应电势 B．补偿电势C．接触电势 D．切割电势12、用热电阻传感器测温时，经常使用的配用测量电路是（）。
A．交流电桥 B．差动电桥C．直流电桥 D. 以上几种均可13、一个热电偶产生的热电势为E0，当打开其冷端串接与两热电极材料不同的第三根金属导体时，若保证已打开的冷端两点的温度与未打开时相同，则回路中热电势（）。
A．增加 B．减小C．增加或减小不能确定 D．不变14、热电偶中产生热电势的条件有（）。

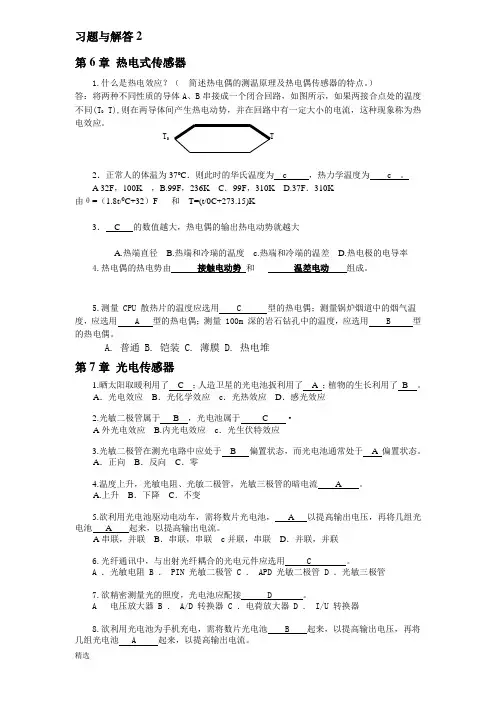

习题与解答2第6章热电式传感器1.什么是热电效应？（简述热电偶的测温原理及热电偶传感器的特点。
）答：将两种不同性质的导体A、B串接成一个闭合回路，如图所示，如果两接合点处的温度不同(T0 T),则在两导体间产生热电动势，并在回路中有一定大小的电流，这种现象称为热电效应。
T0 T2．正常人的体温为37o C．则此时的华氏温度为 c ，热力学温度为 c 。
A 32F，100K ，B.99F，236K C．99F，310K D.37F．310K由θ=（1.8t/0C+32）F 和T=(t/0C+273.15)K3． C 的数值越大，热电偶的输出热电动势就越大A.热端直径B.热端和冷瑞的温度 c.热端和冷端的温差 D.热电极的电导率4.热电偶的热电势由接触电动势和温差电动组成。
5.测量 CPU 散热片的温度应选用 C 型的热电偶；测量锅炉烟道中的烟气温度，应选用 A 型的热电偶；测量 100m 深的岩石钻孔中的温度，应选用 B 型的热电偶。
A. 普通B. 铠装C. 薄膜D. 热电堆第7章光电传感器1.晒太阳取暖利用了 C ；人造卫星的光电池扳利用了 A ；植物的生长利用了B 。
A．光电效应B．光化学效应c．光热效应D．感光效应2.光敏二极管属于 B ，光电池属于 C ·A外光电效应 B.内光电效应c．光生伏特效应3.光敏二极管在测光电路中应处于 B 偏置状态，而光电池通常处于 A 偏置状态。
A．正向B．反向C．零4.温度上升，光敏电阻、光敏二极管，光敏三极管的暗电流 A 。
A.上升B．下降C．不变5.欲利用光电池驱动电动车，需将数片光电池， A 以提高输出电压，再将几组光电池 A 起来，以提高输出电流。
A串联，并联B．串联，串联c并联，串联D．并联，并联6.光纤通讯中，与出射光纤耦合的光电元件应选用 C 。
A ．光敏电阻B ． PIN 光敏二极管C ． APD 光敏二极管 D ．光敏三极管7.欲精密测量光的照度，光电池应配接 D 。
传感器技术试题及答案一、单项选择题（每题2分，共20分）1. 传感器的主要作用是将______转换为电信号。
A. 物理量B. 化学量C. 生物量D. 信息量答案：A2. 光电传感器主要利用的物理效应是______。
A. 霍尔效应B. 光电效应C. 磁阻效应D. 压电效应答案：B3. 热电偶传感器的工作原理是利用了______。
A. 热电效应B. 光电效应C. 磁电效应D. 压电效应答案：A4. 下列哪种传感器不适合用于测量温度？A. 热电偶B. 热敏电阻C. 光电传感器D. 热敏二极管5. 光纤传感器主要利用的是______。
A. 光纤的传导特性B. 光纤的折射特性C. 光纤的反射特性D. 光纤的散射特性答案：A6. 应变片传感器的工作原理是利用了材料的______。
A. 弹性B. 塑性C. 刚性D. 脆性答案：A7. 磁电式传感器的工作原理是利用了______。
A. 电磁感应B. 磁阻效应C. 霍尔效应D. 压电效应答案：A8. 电容式传感器的工作原理是利用了______。
A. 电感变化B. 电容变化C. 电阻变化D. 电流变化答案：B9. 压电式传感器的工作原理是利用了材料的______。
B. 压电效应C. 磁阻效应D. 热电效应答案：B10. 光电传感器的输出信号通常为______。
A. 模拟信号B. 数字信号C. 频率信号D. 脉冲信号答案：B二、填空题（每题2分，共20分）1. 传感器的灵敏度是指传感器输出信号与输入信号的______。
答案：比例2. 传感器的稳定性是指传感器在一定时间内输出信号的______。
答案：不变性3. 传感器的线性度是指传感器输出信号与输入信号的______。
答案：线性关系4. 传感器的响应时间是指传感器从输入信号变化到输出信号达到稳定值所需的______。
答案：时间5. 传感器的测量范围是指传感器能够准确测量的输入信号的______。
答案：最大和最小值6. 传感器的分辨率是指传感器能够检测到的最小信号变化量，即输出信号的最小______。
热电偶与热电阻的基本知识检测考试题（满分100分）+附件题10分姓名中心成绩一、填空题（本题每空2分，共48分）1.国际上规定的温标有：摄氏温标、华氏温标、华氏温标。
2.传感器按照测量方法分为接触式和非接触式。
3.热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。
4.热电偶产生的电势与两端温度有关，只有将冷端温度保持恒定才能使热电势正确反映热端的被测温度。
5.应用最广泛的热电阻材料是铂和铜。
6.国内最常见的铂电阻有R0=10Ω、R0=100Ω、R0=1000Ω等几种，他们的分度号分别为 Pt10 、Pt100 、Pt100 。
7.热电阻的类型分为普通热电阻、铠装热电阻、端面热电阻、隔爆型热电阻。
8.热电阻传感器由热电阻、连接导线、显示仪表组成9.热电阻的电阻体由电阻丝、电阻支架组成。
10.为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门、弯头以及管道和设备的死角附近装设热电阻.二、选择题（每题4分，共32分）1.体积热膨胀式传感器的气体体积与热力学温度成（ A ）。
A 正比B 反比C 线性关系D 不成比例2.镍铬－镍铬 (铝) 热电偶的测温范围是（ D ）。
A 50～1820 ︒CB 50～1768 ︒C C －270～800 ︒CD -270～1370 ︒C3.传感器按照工作原理可分为( ABCD )A 膨胀式B 电阻式C 辐射式D 热点式4.下列属于铠装热电偶特点的是( ABC )A.抗高温氧化。
B.抗低温水蒸气冷凝。
C.抗机械外力冲击的特性D.防爆、隔爆效果5.冷端补偿措施主要有（ ABCD ）A.冷端恒温法B.计算修正法C.桥补偿法D.补偿导线法6.应用最为广泛的铜电阻有( BC )A.Cu10B.Cu50.C.Cu100、D.Cu10007.铠装热电阻与普通型热电阻相比，它有下列优点( ABCD )A.体积小，内部无空气隙，热惯性上，测量滞后小B.机械性能好、耐振，抗冲击C.能弯曲，便于安装D.使用寿命长8.下列适合于强的氧化和弱的还原气氛中的热电偶是（ABC）A.S型B.B型C.K型D.T型三、简答题1、热电阻与热电偶相比有以下特点：（10分）（1）、同样温度下输出信号较大，易于测量。
一、填空题`1、热敏电阻器是利用某种半导体材料的随温度变化而变化的性质制成的。
2、热敏电阻按其温度特性分为三类：，和。
8、热电偶所产生的热电势是电势和电势组成的。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在和之间，接入，它的作用是。
二、选择题1、（）的数值越大,热电偶的输出热电势就越大。
A、热端直径B、热端和冷端的温度C、热端和冷端的温差D、热电极的电导率2、热电阻测量转换电路采用三线制是为了（）。
A、提高测量灵敏度B、减小非线性误差C、提高电磁兼容性D、减小引线电阻的影响3、在热电偶测温回路中经常使用补偿导线的最主要的目的是（）。
A、补偿热电偶冷端热电势的损失B、起冷端温度补偿作用C、将热电偶冷端延长到远离高温区的地方D、提高灵敏度4、在实验室中测量金属的熔点时,冷端温度补偿采用（）。
A、冰浴法B、仪表机械零点调整法C、计算修正法5、对热电耦传感器，形成热电势的必要条件是：( )A．两种导体材料不同；节点所处的温度不同B．两种导体材料相同；节点所处的温度不同；C．两种导体材料不同；节点所处的温度相同D．两种导体材料相同；节点所处的温度相同6、( )传感器可用于医疗上-50℃～150℃之间的温度测量。
A.金属辐射式B.热电偶C.半导体三极管D.比色计7、半导体热敏电阻率随着温度上升，电阻率( )A.上升B.迅速下降C.保持不变D.归零三、简答题1、热电偶传感器工作原理2、热电偶参考电极定律有何实际意义？以知在某特定条件下材料A与铂配对的热电动势为13.967mv, 材料B与铂配对的热电动势为8.345mv,求出在此特定条件下材料A与B配对后的热电动势？3、何为热电偶的热电效应？问如图所示的热电偶热电动势的组成，并写出回路总电势的表达式。
4、什么叫做热电动势、接触电动势和温差电动势？说明势电偶测温原理及其工作定律的应用。
分析热电偶测温的误差因素，并说明减小误差的方法5、简述半导体P-N结温度传感器的工作机理。
传感器与检测技术试题及答案（212题）1、己知某温度传感器为时间常数T=3s的一阶系统，当受到突变温度作用后，传感器输出指示温差的三分之一所需的时间为() sA、3B、1C、1.2D、1/3答案内容：C；2、下列传感器中的不属于结构型传感器的是()A、扩散硅压阻式压力传感器。
B、线绕电位器式传感器。
C、应变片式压力传感器。
D、金属丝式传感器。
答案内容：A；3、下列不属于按传感器的工作原理进行分类的传感器是()。
A、应变式传感器B、化学型传感器C、压电式传感器D、热电式传感器答案内容：B；4、随着人们对各项产品技术含量要求的不断提高，传感器也朝向智能化方面发展。
其中，典型的传感器智能化结构模式是()。
A、传感器+通信技术B、传感器+微处理器C、传感器+多媒体技术D、传感器+计算机答案内容：B；5、（本题为多选题）传感技术的研究内容主要包括：()A、信息获取B、信息转换C、信息处理D、信息传输答案内容：ABC；6、一阶传感器输出达到稳态值的10%到90%所需的时间称为()。
A、延迟时间B、上升时间C、峰值时间D、响应时间答案内容：B；7、传感器的下列指标全部属于静态特性的是()。
A、线性度、灵敏度、阻尼系数B、幅频特性、相频特性、稳态误差C、迟滞、重复性、漂移D、精度、时间常数、重复性答案内容：C；8、传感器的下列指标全部属于动态特性的是()。
A、迟滞、灵敏度、阻尼系数B、幅频特性、相频特性C、重复性、漂移D、精度、时间常数、重复性答案内容：B；9、（本题为多选题）利用霍尔片，我们可以测量一步到位哪些物理量（）。
A、磁场；B、电功率；C、载流子浓度；D、载流子类型。
答案内容：ABCD；10、在整个测量过程中，如果影响和决定误差大小的全部因素(条件)始终保持不变，对同一被测量进行多次重复测量，这样的测量称为()。
A、组合测量.B、静态测量C、等精度测量D、零位式测量答案内容：C；11、下列传感器中的物性型传感器的是()A、扩散硅压阻式压力传感器。
传感器原理及应用期末考试试卷(含答案)-CAL-FENGHAI.-(YICAI)-Company One1传感器原理及应用一、单项选择题(每题2分．共40分)1、热电偶的最基本组成部分是( )。
A、热电极B、保护管C、绝缘管D、接线盒2、为了减小热电偶测温时的测量误差，需要进行的温度补偿方法不包括( )。
A、补偿导线法B、电桥补偿法C、冷端恒温法D、差动放大法3、热电偶测量温度时( )。
A、需加正向电压B、需加反向电压C、加正向、反向电压都可以D、不需加电压4、在实际的热电偶测温应用中，引用测量仪表而不影响测量结果是利用了热电偶的哪个基本定律( )。
A、中间导体定律B、中间温度定律C、标准电极定律D、均质导体定律5、要形成测温热电偶的下列哪个条件可以不要（）。
A、必须使用两种不同的金属材料；B、热电偶的两端温度必须不同；C、热电偶的冷端温度一定要是零；D、热电偶的冷端温度没有固定要求。
6、下列关于测温传感器的选择中合适的是（）。
A、要想快速测温，应该选用利用PN结形成的集成温度传感器；B、要想快速测温，应该选用热电偶温度传感器；C、要想快速测温，应该选用热电阻式温度传感器；D、没有固定要求。
7、用热电阻测温时，热电阻在电桥中采用三线制接法的目的是( )。
A、接线方便B、减小引线电阻变化产生的测量误差C、减小桥路中其他电阻对热电阻的影响D、减小桥路中电源对热电阻的影响8、在分析热电偶直接插入热水中测温过程中，我们得出一阶传感器的实例，其中用到了（）。
A、动量守恒；B、能量守恒；C、机械能守恒；D、电荷量守恒；9、下列光电器件中，基于光电导效应工作的是( )。
A、光电管B、光敏电阻C、光电倍增管D、光电池10、构成CCD的基本单元是( )。
A、 P型硅B、PN结C、光敏二极管D、MOS电容器11、下列关于光敏二极管和光敏晶体管的对比不正确的是( )。
A、光敏二极管的光电流很小，光敏晶体管的光电流则较大B、光敏二极管与光敏晶体管的暗电流相差不大C、工作频率较高时，应选用光敏二极管；工作频率较低时，应选用光敏晶体管D、光敏二极管的线性特性较差，而光敏晶体管有很好的线性特性12、制作霍尔元件最合适的材料是（）。
《第一章传感器的一般特性》1试绘制转速和输出电压的关系曲线，并确定：1）该测速发电机的灵敏度。
2）该测速发电机的线性度。
2．已知一热电偶的时间常数τ=10s，若用它来测量一台炉子的温度，炉内温度在540οC和500οC 之间按近似正弦曲线波动，周期为80s，静态灵敏度k=1，试求该热电偶输出的最大值和最小值，以及输入与输出信号之间的相位差和滞后时间。
3．用一只时间常数为0.355s 的一阶传感器去测量周期分别为1s、2s和3s的正弦信号，问幅值误差为多少？4．若用一阶传感器作100Hz正弦信号的测试，如幅值误差要求限制在5%以内，则时间常数应取多少？若在该时间常数下，同一传感器作50Hz正弦信号的测试，这时的幅值误差和相角有多大？5．已知某二阶系统传感器的固有频率f0=10kHz，阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。
6．某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。
《第二章应变式传感器》1．假设某电阻应变计在输入应变为5000με时电阻变化为1%，试确定该应变计的灵敏系数。
又若在使用该应变计的过程中，采用的灵敏系数为 1.9，试确定由此而产生的测量误差的正负和大小。
2．如下图所示的系统中：①当F＝0和热源移开时，R l＝R2＝R3＝R4，及U0＝0；②各应变片的灵敏系数皆为+2.0，且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样。
在时间t＝0时，在梁的自由端加上一向上的力，然后维持不变，在振荡消失之后，在一稍后的时间t1打开辐射源，然后就一直开着，试简要绘出U0和t的关系曲线的一般形状，并通过仔细推理说明你给出这种曲线形状的理由。
3．一材料为钢的实心圆柱形试件，直径d＝10 mm，材料的弹性模量E＝2 ×1011N／m2，泊松比μ＝0.285，试件上贴有一片金属电阻应变片，其主轴线与试件加工方向垂直，如图1所示，若已知应变片的轴向灵敏度k x ＝2，横向灵敏度C=4%，当试件受到压缩力F＝3×104N作用时。
温度传感器相关试题答案一、选择题1. 温度传感器的主要作用是什么？A. 测量湿度B. 测量温度C. 测量压力D. 测量流量答案：B2. 热电偶温度传感器是基于什么原理工作的？A. 热敏电阻B. 热电效应C. 热辐射D. 热传导答案：B3. 下列哪种温度传感器不属于接触式传感器？A. 热电偶B. 热敏电阻C. 红外温度传感器D. 热敏电压计答案：C4. 在高温环境下，通常使用哪种类型的温度传感器？A. K型热电偶B. J型热电偶C. T型热电偶D. E型热电偶答案：A5. 热敏电阻的阻值随温度变化的规律是怎样的？A. 正温度系数（PTC）B. 负温度系数（NTC）C. 温度不变D. 先增加后减少答案：B二、填空题1. 热电偶是由两种不同__________材料组成的温度测量装置。
答案：金属2. 热敏电阻的温度测量原理是基于半导体材料的电阻随温度变化而变化的特性，其中NTC热敏电阻的电阻随温度升高而__________。
答案：降低3. 红外温度传感器是通过检测目标物体发出的__________来进行温度测量的。
答案：红外辐射4. 热电偶的输出信号是__________，需要通过数据采集器进行信号转换和处理。
答案：热电动势5. 温度传感器在使用过程中，为了减小测量误差，通常需要进行__________。
答案：校准三、简答题1. 请简述热电偶传感器的工作原理。
答：热电偶传感器的工作原理是基于塞贝克效应，即当两种不同金属或合金材料的导线接头处于不同温度时，会产生电动势（热电动势），这种现象称为热电效应。
热电偶就是利用这一效应，通过测量热电动势的大小来确定温度。
2. 说明热敏电阻的温度测量原理及其特点。
答：热敏电阻的温度测量原理是基于半导体材料的电阻随温度变化的特性。
热敏电阻通常由半导体陶瓷材料制成，其电阻值会随温度的变化而变化。
NTC热敏电阻的电阻随温度升高而降低，而PTC热敏电阻的电阻随温度升高而增加。
传感器原理与应用习题-第7章热电式传感器《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第7章热电式传感器7-1 热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。
它可分为两大类：热电阻传感器和热电偶传感器。
热电阻传感器的特点：（1)高温度系数、高电阻率。
(2)化学、物理性能稳定。
(3)良好的输出特性。
(4).良好的工艺性，以便于批量生产、降低成本。
热电偶传感器的特点：（1）结构简单（2）制造方便（3）测温范围宽（4）热惯性小（5）准确度高（6）输出信号便于远传7-2 常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。
铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。
铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。
当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。
7-3 热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4 利用热电偶测温必须具备哪两个条件？答：（1）用两种不同材料作热电极（2）热电偶两端的温度不能相同7-5 什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。
利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。
连接导体定律：回路的总电势等于热电偶电势E AB(T,T0)与连接导线电势E A’B’(Tn,T0)的代数和。
连接导体定律是工业上运用补偿导线进行温度测量的理论基础。
7-6 什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：E AB(T,Tn,T0)=E AB(T,Tn)+E AB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于E AB(T,Tn)与E AB(Tn,T0)的代数和。
热电偶传感器习题及答案第九章热电偶传感器一、单项选择题1）正常人的体温为37C，则此时的华氏温度约为______，热力学温度约为______。
A. 32F，100KB. 99F，236K C .99F，310K D. 37F，310K2）_____的数值越大，热电偶的输出热电势就越大。
A. 热端直径B. 热端和冷端的温度C. 热端和冷端的温差D. 热电极的电导率3）测量钢水的温度，最好选择______热电偶；测量钢退火炉的温度，最好选择_____热电偶；测量汽轮机高压蒸气（200C左右）的温度，且希望灵敏度高一些，选择______热电偶为宜。
A. RB. BC. SD. K E .E4）测量CPU散热片的温度应选用______型的热电偶；测量锅炉烟道中的烟气温度，应选用______型的热电偶；测量100m深的岩石钻孔中的温度，应选用______型的热电偶。
A. 普通B.铠装C. 薄膜D. 热电堆5）在热电偶测温回路中经常使用补偿导线的最主要的目的是______。
A. 补偿热电偶冷端热电势的损失B. 起冷端温度补偿作用C. 将热电偶冷端延长到远离高温区的地方D. 提高灵敏度二、分析与问答1、简述热电偶与热电阻的测量原理的异同。
2、设一热电偶工作时产生的热电动势可表示为EAB (t , t)，其中A、B、t、t各代表什么意义？ t在实际应用时常应为多少？3、用热电偶测温时，为什么要进行冷端补偿？冷端补偿的方法有哪几种？三、计算题1、用一K型热电偶测量温度，已知冷端温度为40℃，用高精度毫伏表测得此时的热电动势为，求被测的温度大小？2、用一K型热电偶测钢水温度，形式如图示。
已知A、B分别为镍铬、镍硅材料制成，A`、B`为延长导线。
问：1）满足哪些条件时，此热电偶才能正常工作？2）A、B开路是否影响装置正常工作？原因？3）采用A`、B`的好处？4）若已知t01=t02=40℃，电压表示数为，则钢水温度为多少？5）此种测温方法的理论依据是什么？3、试说明下面各图中分别是测量哪些被测温度量？习题答案：一、单项选择题1）C 2）C 3）A D E 4）C A B 5）A二、分析与问答题1、二者相同点：都能测温度且只能直接测温度量不同点：热电阻传感器原理为阻值大小变化对应温度变化，而热电偶传感器为热电动势大小变化对应温度变化2、 A、B——两热电极T——热端温度，即被测温度t0————冷端温度t常应为0℃3、因工作现场常常缺乏使热电偶传感器的冷端保持在0℃的条件三、计算题1、E AB（t0，t）= E AB（t0，t n）+ E AB（t n，t）即E AB（0，t）= E AB（0，40℃）+ E AB（40℃，t）查表，得E AB（0，40℃）=所以E AB（0，t）=+=（mV）查表，得t=740℃2、1）t01=t02，tn1=tn22)不影响。
《传感器原理与应用》综合练习一、填空题1．热电偶中热电势的大小仅与金属的性质、接触点温度有关，而与热电极尺寸、形状及温度分布无关。
2．按热电偶本身结构划分，有普通热电偶、铠装热电偶、微型热电偶。
3．热电偶冷端电桥补偿电路中，当冷端温度变化时，由不平衡电桥提供一个电位差随冷端温度变化的附加电势，使热电偶回路的输出不随冷端温度的变化而改变，达到自动补偿的目的。
4．硒光电池的光谱峰值与人类相近，它的入射光波长与人类正常视觉的也相近，因而应用较广。
5．硅光电池的光电特性中，光照度与其短路电流呈线性关系。
6．压电式传感器的工作原理是基于某些介质材料的压电效应。
7．压电陶瓷是人工制造的多晶体，是由无数细微的电畴组成。
电畴具有自己极化方向。
经过极化过的压电陶瓷才具有压电效应。
8．压电陶瓷的压电常数比石英晶体大得多。
但石英晶体具有很多优点，尤其是其它压电材料无法比的。
9．压电式传感器具有体积小、结构简单等优点，但不能测量频率小的被测量。
特别不能测量静态量。
10．霍尔效应是导体中的载流子在磁场中受洛伦茨力作用发生位移的结果。
11．霍尔元件是N型半导体制成扁平长方体，扁平边缘的两对侧面各引出一对电极。
一对叫激励电极用于引入激励电流；另一对叫霍尔电极，用于引出霍尔电势。
12．减小霍尔元件温度误差的措施有：（1）利用输入回路的串联电阻减小由输入电阻随温度变化；引起的误差。
（2）激励电极采用恒流源，减小由于灵敏度随温度变化引起的误差。
13．霍尔式传感器基本上包括两部分：一部分是弹性元件，将感受的非电量转换成磁物理量的变化；另一部分是霍尔元件和测量电路。
14．磁电式传感器是利用霍尔效应原理将磁参量转换成感应电动势信号输出。
15．变磁通磁电式传感器，通常将齿轮的齿（槽）作为磁路的一部分。
当齿轮转动时，引起磁路中，线圈感应电动势输出。
16．热敏电阻正是利用半导体的数目随着温度变化而变化的特性制成的热敏感元件。
17．热敏电阻与金属热电阻的差别在于，它是利用半导体的电阻随温度变化阻值变化的特点制成的一种热敏元件。
《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第7章热电式传感器7-1 热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。
它可分为两大类：热电阻传感器和热电偶传感器。
热电阻传感器的特点：（1)高温度系数、高电阻率。
(2)化学、物理性能稳定。
(3)良好的输出特性。
(4).良好的工艺性，以便于批量生产、降低成本。
热电偶传感器的特点：（1）结构简单（2）制造方便（3）测温范围宽（4）热惯性小（5）准确度高（6）输出信号便于远传7-2 常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。
铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。
铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。
当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。
7-3 热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4 利用热电偶测温必须具备哪两个条件？答：（1）用两种不同材料作热电极（2）热电偶两端的温度不能相同7-5 什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。
利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。
连接导体定律：回路的总电势等于热电偶电势EAB(T,T0)与连接导线电势EA’B’(Tn,T0)的代数和。
连接导体定律是工业上运用补偿导线进行温度测量的理论基础。
7-6 什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：EAB(T,Tn,T0)=EAB(T,Tn)+EAB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于EAB(T,Tn)与EAB(Tn,T0)的代数和。
《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术〔第3版〕贾伯年主编，及其他参考书第7章热电式传感器7-1 热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。
它可分为两大类：热电阻传感器和热电偶传感器。
热电阻传感器的特点：〔1)高温度系数、高电阻率。
(2)化学、物理性能稳定。
(3)良好的输出特性。
(4).良好的工艺性，以便于批量生产、降低成本。
热电偶传感器的特点：〔1〕结构简单〔2〕制造方便〔3〕测温范围宽〔4〕热惯性小〔5〕准确度高〔6〕输出信号便于远传7-2 常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。
铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。
铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。
当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。
7-3 热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4 利用热电偶测温必须具备哪两个条件？答：〔1〕用两种不同材料作热电极〔2〕热电偶两端的温度不能相同7-5 什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。
利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。
连接导体定律：回路的总电势等于热电偶电势E AB(T,T0)与连接导线电势E A’B’(Tn,T0)的代数和。
连接导体定律是工业上运用补偿导线进行温度测量的理论基础。
7-6 什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：E AB(T,Tn,T0)=E AB(T,Tn)+E AB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于E AB(T,Tn)与E AB(Tn,T0)的代数和。
1、简述热电偶与热电阻的测量原理的异同。
答：(1). 相同点：都能测温度且只能直接测温度量
(2). 不同点：热电阻传感器原理为阻值大小变化对应温度变化，而热电偶传感器为热电动势大小变化对应温度变化
2、设一热电偶工作时产生的热电动势可表示为E AB(t , t0)，其中A、B、t、t0各代
表什么意义t0在实际应用时常应为多少
答：A、B——两热电极
T——热端温度，即被测温度
t0————冷端温度
t0常应为0℃
3、用热电偶测温时，为什么要进行冷端补偿冷端补偿的方法有哪几种
答：因工作现场常常缺乏使热电偶传感器的冷端保持在0℃的条件
4、热电偶在使用时为什么要连接补偿导线
答：因为在使用热电偶测温时，必须将热电偶的参考端温度保持恒定，但在现场使用时，热电偶参考端往往处于高温热源附近，必须将它远离热源，移动到温度较为稳定的场所，又因补偿导线在规定使用温度范围内具为与热电偶相同的温度—热电势关系，因而它可以起到延长热电偶的作用，所以热电偶在使用时要连接补偿导线
5、什么叫测温仪表的准确度等级
答：测温仪表的准确度等级是指测温仪表准确度的数字部分，也就是仪表的准确度去掉百分号。
6、什么是热电偶
答：热电偶是通过测量电势从而测量温度的一种感温元件，是由两种不同成分的导体焊接在一起构成的。
当两端温度不同时，在回路中就会有热电势产生，将温度信号转变为电信号，再由显示仪表显示出来。
7、为什么要进行周期检定
答：各种计量器具由于在频繁的使用中会发生变化和磨损，失去原有的精度，从而影响量值的准确性。
为使测量的数据准确，必须对各种计量器具进行周期检定。
8、利用热电偶测温具有什么特点
答：测量精度高；结构简单；动态响应快；可作远距离测量；测量范围广。
计算题
1、用一K型热电偶测量温度，已知冷端温度为40℃，用高精度毫伏表测得此时的热电动势为，求被测的温度大小
1、E AB（t0，t）= E AB（t0，t n）+ E AB（t n，t）
即E AB（0，t）= E AB（0，40℃）+ E AB（40℃，t）查表，得：
E AB（0，40℃）=
所以：E AB（0，t）=+=（mV）
查表，得t=740℃
2、用一K型热电偶测钢水温度，形式如图示。
已知A、B分别为镍铬、镍硅材料制成，A`、B`为延长导线。
问：
1）满足哪些条件时，此热电偶才能正常工作
t01=t02，t n1=t n2
2）A、B开路是否影响装置正常工作原因
不影响。
因钢水导电且温度处处相同。
3）采用A`、B`的好处为了使冷端远离高温区，降低测量成本
4）若已知t01=t02=40℃，电压表示数为，则钢水温度为多少
由E AB（t，t0）= E AB（t，t n）+ E AB（t n，t0）得：
E AB（t，t0）=+=（mV）
查表得t=950℃
5）此种测温方法的理论依据是什么中间温度定律
3、试说明下面各图中分别是测量哪些被测温度量
图a)是测多点温度之和
图b)是测两点温度之差
图c)是测多点温度的平均值。
