佛山市住房和城乡建设局关于深基坑工程第三方监测管理暂行办法（佛建质〔2010〕7号）（佛山市住房和城乡建设局2010年10月19日以佛建质〔2010〕7号发布自2010年11月1日起施行）为加强我市深基坑工程的监测管理，确保建筑基坑安全和保护基坑周边环境，有效防止深基坑工程生产安全事故的发生，根据《建设工程安全生产管理条例》（国务院令第393号）、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）、《建筑基坑工程监测技术规范》（GB50497）等有关法规、规范，特制定本办法。
一、本办法适用于我市房屋建筑与市政工程项目，其深基坑工程施工过程由第三方监测单位实施专业监测管理。
第三方监测单位由建设单位负责委托，费用由建设单位承担。
二、本办法所指的深基坑工程是指开挖深度超过5m（含5m），或开挖深度虽未超过5m，但现场地质情况和周围环境较复杂的基坑工程。
三、深基坑工程第三方监测单位应按照工程“信息化设计、信息化施工”的原则，准确、及时、全面地提供深基坑工程自身结构稳定及周边环境变形的监测数据和分析报告。
四、第三方监测单位、人员及设备管理要点第三方监测单位应为具备建筑测量CMA计量认证资格并具有独立法人的监测单位，且不得与其所负责项目的设计、施工、监理单位有隶属关系或其他利害关系。
深基坑安全等级为一级时，第三方监测单位还应当具有岩土工程资质或技术负责人应当具有注册岩土工程师资格。
第三方监测单位人员、设备应符合下列要求：（一）技术、管理和监测人员，应是本单位已签订劳动合同并购买社保的在职员工。
（二）技术负责人应具备土木工程或岩土工程高级职称并具有从事建设工程监测工作5年以上的经历；监测技术人员应具备省建设主管部门认可的建筑变形测量培训合格证；项目负责人应具备中级或以上职称并具备从事建设工程监测工作3年以上的经历。
（三）主要监测仪器、设备应满足《建筑变形测量规范》、《建筑基坑工程监测技术规范》等有关规范规定的监测范围和精度要求，并定期经具备CMA计量认证资格的机构实施检定和标定。
监测方案专家评审意见及执行情况...................... 错误！未定义书签。
1 编制依据 (1)1.1 任务委托 (1)1.2 法律法规文件 (1)1.3 主要技术标准 (1)1.4 工程相关资料 (2)2 工程概况 (2)2.1 工程背景概述 (2)2.2 工程周边环境情况 (3)2.3工程地质及水文地质条件 (3)2.3.1 工程地质 (3)2.3.2 水文地质 (4)2.4工程设计结构形式与施工方法 (5)3 监测目的 (6)4工程风险分析及监控重点 (6)4.1 风险工程清单 (6)4.2 监测重点分析 (7)5监测内容及要求 (7)5.1 监测等级 (7)5.2 监测范围 (7)5.3 监测对象、项目及精度 (7)5.3.1 仪器监测对象、项目及精度 (7)5.3.2 巡查对象及巡查内容 (8)5.4 监测频率及周期 (9)5.4.1 仪器监测频率及周期 (9)5.4.2 巡查频率及周期 (9)5.4.3 特殊情况频率调整原则 (9)5.5监测控制值及预警管理标准 (10)5.6 监测点布置原则 (11)5.7 监测初始值采集要求 (11)6监测作业实施方法 (11)6.1 控制网施测 (11)6.1.1 平面控制网 (11)6.1.2 高程控制网 (14)6.2 现场监测作业方法 (17)6.2.1 道路及地表沉降监测 (17)6.2.2 围护结构桩顶水平位移监测 (19)6.2.3 围护结构桩体变形监测 (22)6.2.4 支撑轴力监测 (25)6.2.5 桩顶沉降监测 (27)6.2.6 地下水位监测 (28)6.2.7 桥墩竖向变形及差异沉降监测 (28)6.3 现场巡查作业方法 (29)6.3.1 道路地表巡查 (29)6.3.2 明挖法基坑现场安全巡查 (30)6.3.3 桥梁巡查 (30)6.4 监测成果分析方法 (31)7 监测信息反馈 (32)7.1 监测信息反馈流程 (32)7.2 监测信息反馈要求 (32)7.2.1 正常情况下的信息反馈 (32)7.2.2 预警状态下的信息反馈 (32)7.3 监测成果报告格式 (34)7.3.1 报告内容 (34)7.3.2 日常报表格式 (35)8 监测工作量预计 (35)8.1 现场监测工作量 (35)8.2 现场巡查工作量 (35)9 监测实施作业组织计划 (36)9.1 监测组织机构及人员 (36)9.2 监测投入仪器设备 (36)9.3 监测工作进度计划 (36)10 质量、环境、职业健康及安全保障措施 (37)10.1 质量保障措施 (37)10.1.1 质量管理目标 (37)10.1.2 质量风险点分析 (37)10.1.3 质量管理保障流程 (37)10.1.4 各监测环节质量控制措施 (38)10.2 环境保障措施 (40)10.2.1 环境管理目标 (40)10.2.2 环境保护风险点分析 (40)10.2.3 各监测环节环境控制措施 (40)10.3 职业健康及安全保障措施 (41)11 工程监测应急预案 (42)11.1 工程风险监测应急预案 (42)11.2 监测作业安全应急预案 (43)11.2.1 应急监测组织机构 (43)11.2.2 作业安全应急处理流程 (44)11.2.3 监测作业安全应急情况及处理措施 (45)12 与工程相关单位的配合措施 (48)13 其他说明 (49)14 附件及附图 (49)长春市地铁2 号线一期工程袁家店站~长春西站区间明挖段第三方监测项目监测方案1 编制依据1.1 任务委托1）《长春市地铁 2 号线一期工程第三方监测一标段招标文件》；2）《长春市地铁 2 号线一期工程第三方监测一标段合同文件》。

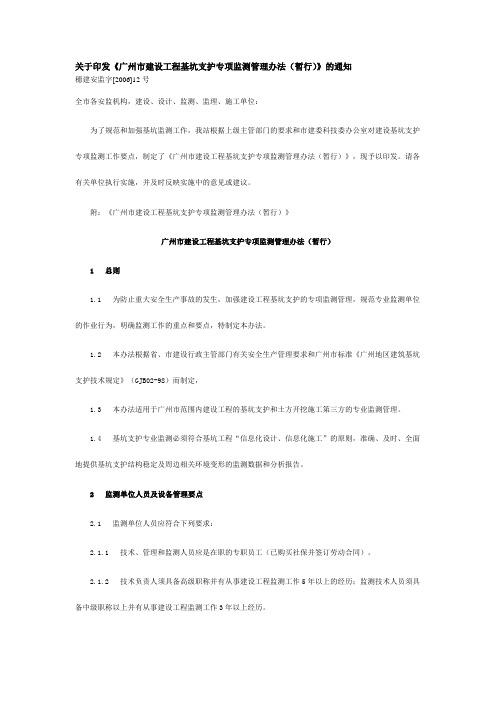

关于印发《广州市建设工程基坑支护专项监测管理办法（暂行）》的通知穗建安监字[2006]12号全市各安监机构，建设、设计、监测、监理、施工单位：为了规范和加强基坑监测工作，我站根据上级主管部门的要求和市建委科技委办公室对建设基坑支护专项监测工作要点，制定了《广州市建设工程基坑支护专项监测管理办法（暂行）》，现予以印发。
请各有关单位执行实施，并及时反映实施中的意见或建议。
附：《广州市建设工程基坑支护专项监测管理办法（暂行）》广州市建设工程基坑支护专项监测管理办法（暂行）1 总则1.1 为防止重大安全生产事故的发生，加强建设工程基坑支护的专项监测管理，规范专业监测单位的作业行为，明确监测工作的重点和要点，特制定本办法。
1.2 本办法根据省、市建设行政主管部门有关安全生产管理要求和广州市标准《广州地区建筑基坑支护技术规定》（GJB02-98）而制定，1.3 本办法适用于广州市范围内建设工程的基坑支护和土方开挖施工第三方的专业监测管理。
1.4 基坑支护专业监测必须符合基坑工程“信息化设计、信息化施工”的原则，准确、及时、全面地提供基坑支护结构稳定及周边相关环境变形的监测数据和分析报告。
2 监测单位人员及设备管理要点2.1 监测单位人员应符合下列要求：2.1.1 技术、管理和监测人员应是在职的专职员工（已购买社保并签订劳动合同）。
2.1.2 技术负责人须具备高级职称并有从事建设工程监测工作5年以上的经历；监测技术人员须具备中级职称以上并有从事建设工程监测工作3年以上经历。
2.1.3 每个监测单项有不少于3名从事该单项监测的技术人员。
技术负责人和监测技术人员必须经市以上主管部门认可的监测培训并考核合格。
2.2 主要监测仪器、设备应满足以下要求：满足广州市标准《广州地区建筑基坑支护技术规定》（GJB02-98）各监测项目的监测范围和精度要求，并定期按规定进行检定和标定。
3 基坑监测管理要点3.1 基坑监测制度：3.1.1 基坑施工过程中，业主必须委托有资格的第三方监测单位进行监测，监测单位不得与该项目的设计、施工单位有隶属关系或其他利害关系。
佛山市住房和城乡建设局关于深基坑工程第三方监测管理暂行办法（佛山市住房和城乡建设局2010年10月19日以佛建质〔2010〕7号发布自2010年11月1日起施行）为加强我市深基坑工程的监测管理，确保建筑基坑安全和保护基坑周边环境，有效防止深基坑工程生产安全事故的发生，根据《建设工程安全生产管理条例》（国务院令第393号）、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）、《建筑基坑工程监测技术规范》（GB50497）等有关法规、规范，特制定本办法。
一、本办法适用于我市房屋建筑与市政工程项目，其深基坑工程施工过程由第三方监测单位实施专业监测管理。
第三方监测单位由建设单位负责委托，费用由建设单位承担。
二、本办法所指的深基坑工程是指开挖深度超过5m（含5m），或开挖深度虽未超过5m，但现场地质情况和周围环境较复杂的基坑工程。
三、深基坑工程第三方监测单位应按照工程“信息化设计、信息化施工”的原则，准确、及时、全面地提供深基坑工程自身结构稳定及周边环境变形的监测数据和分析报告。
四、第三方监测单位、人员及设备管理要点第三方监测单位应为具备建筑测量CMA计量认证资格并具有独立法人的监测单位，且不得与其所负责项目的设计、施工、监理单位有隶属关系或其他利害关系。
深基坑安全等级为一级时，第三方监测单位还应当具有岩土工程资质或技术负责人应当具有注册岩土工程师资格。
第三方监测单位人员、设备应符合下列要求：（一）技术、管理和监测人员，应是本单位已签订劳动合同并购买社保的在职员工。
（二）技术负责人应具备土木工程或岩土工程高级职称并具有从事建设工程监测工作5年以上的经历；监测技术人员应具备省建设主管部门认可的建筑变形测量培训合格证；项目负责人应具备中级或以上职称并具备从事建设工程监测工作3年以上的经历。
（三）主要监测仪器、设备应满足《建筑变形测量规范》、《建筑基坑工程监测技术规范》等有关规范规定的监测范围和精度要求，并定期经具备CMA计量认证资格的机构实施检定和标定。
第三方监测方案工程一、背景及意义随着社会的不断发展和经济的持续增长，各类工程项目层出不穷，为了保障工程项目的质量和安全，同时也为了监督工程过程中的施工行为，第三方监测始终处于工程建设的重要位置。
第三方监测是指在工程项目实施中，由独立于设计和施工单位，由专门的监测公司或机构进行监测、勘查、检验等工作，对工程项目进行监督、检测和评价，以保证工程的质量和安全性。
第三方监测方案的制定，旨在建立一套科学、严谨、全面的监测体系，确保工程质量、安全以及环境保护。
通过第三方监测，可真实地反映工程项目在建设过程中的实际情况，提前发现问题，及时解决，从而尽快推动工程项目的顺利完成，实现工程的质量和安全保障。
二、第三方监测方案的内容第三方监测方案主要包括以下内容：1、监测的范围和目标：明确监测的范围，包括工程项目的具体位置、工程类型、监测要点等，确定监测目标，体现监测的具体目的，为监测工作提供指导。
2、监测的方法和手段：选择适宜的监测方法和手段，包括现场检测、室内试验、数据采集等，确保监测的科学性和准确性。
3、监测的周期和频次：制定监测的周期和频次，根据工程项目的特点和需求，制定合理的监测周期和频次，以保证监测的及时性和全面性。
4、监测的标准和要求：制定监测的标准和要求，明确监测的具体内容和指标，明确监测的标准和要求，以保证监测的科学性和严谨性。
5、监测的报告和结果：制定监测的报告和结果，明确监测的报告形式和报告内容，确保监测的结果真实、可靠，并及时向相关单位和部门报告。
6、监测的责任和义务：明确监测的责任和义务，规定监测的职责分工，确保监测的全面性和及时性。
7、监测的管理和监督：明确监测的管理和监督制度，建立监测的管理和监督机制，确保监测的规范性和有效性。
三、第三方监测方案的实施1、明确第三方监测的组织架构和人员配置，确定监测小组的组成和人员构成，确保监测小组具备相关的技术和经验。
2、根据第三方监测方案，制定具体的监测计划和工作方案，明确监测的具体内容、范围、方法和手段，制定详细的预案，确保监测的全面性和可行性。
天津市地下超深基坑工程第三方监测管理办法（试行）第一章总则第一条为加强地下超深基坑工程和盾构隧道工程质量安全管理，规范工程的监测程序及行为，确保监测工作质量，杜绝重大安全生产事故的发生，依据《城市轨道交通工程安全质量管理暂行办法》、《国土资源部地质灾害治理管理办法》及我市相关管理规定,结合天津市实际情况，制定本办法。
第二条凡在本市施工的地下超深基坑工程或盾构隧道工程必须委托第三方工程监测单位进行监测。
除第三方监测外，总包单位还要依据设计图纸、国家规范及地方标准实施工程监测。
第三方监测，是指受建设方委托具有相应资质的监测单位，为保证深基坑工程、盾构隧道工程及周边环境安全，而采取的对土体、工程结构主体、建（构）筑物等工程的应力、位移、倾斜、融沉、回弹、沉降、开裂、地下水水位等进行综合监测。
第三方监测包括第三方远程监测总控和第三方现场监测单位，应遵循“信息化设计、信息化施工"的原则。
第三方远程监测总控，是指通过信息化手段对监测设计方案中确定的自动化采集与各工点人工数据进行记录、对比、分析，及时了解现场真实情况,最大限度防止瞒报、漏报和谎报风险而开展的连续性工作。
第三条为保证监测的客观性和公正性，涉及与被监测项目有利害关系的建设及参建单位应在第三方监测招投标中实行回避原则。
第三方监测单位必须对监测报告的真实性和准确性负责。
第四条建设单位是工程项目建设期间的责任主体单位,对工程质量安全负总责。
第三方监测单位应对监测报告的真实性和准确性负责。
第二章基本要求第五条监理单位从事超深基坑工程或盾构隧道工程监理业务,必须建立和健全现场监测的管理体系,制定专项监理实施细则。
第六条项目总监理工程师应通过我市轨道交通及地下工程质量安全风险控制培训。
第七条勘察单位勘察过程中应严格执行勘察方案。
提交的勘察报告应当真实、准确、可靠，满足设计、施工和监测的需要，并结合工程特点说明地质条件可能造成的工程风险，必要时针对特殊地质条件提出专项监测要求及控制标准。
目录监测方案专家评审意见及执行情况.................................. 错误!未定义书签。
1 编制依据 (1)1.1 任务委托 (1)1.2 法律法规文件 (1)1.3 主要技术标准 (1)1.4 工程相关资料 (2)2 工程概况 (2)2.1 工程背景概述 (2)2.2 工程周边环境情况 (3)2.3 工程地质及水文地质条件 (3)2.3.1 工程地质 (3)2.3.2 水文地质 (4)2.4 工程设计结构形式与施工方法 (5)3 监测目的 (6)4 工程风险分析及监控重点 (6)4.1 风险工程清单 (6)4.2 监测重点分析 (7)5 监测容及要求 (7)5.1 监测等级 (7)5.2 监测围 (7)5.3 监测对象、项目及精度 (7)5.3.1 仪器监测对象、项目及精度 (7)5.3.2 巡查对象及巡查容 (8)5.4 监测频率及周期 (9)5.4.1 仪器监测频率及周期 (9)5.4.2 巡查频率及周期 (9)5.4.3 特殊情况频率调整原则 (9)5.5 监测控制值及预警管理标准 (10)5.6 监测点布置原则 (11)5.7 监测初始值采集要求 (11)6 监测作业实施方法 (11)6.1控制网施测 (11)6.1.1 平面控制网 (11)6.1.2 高程控制网 (14)6.2 现场监测作业方法 (17)6.2.1 道路及地表沉降监测 (17)6.2.2 围护结构桩顶水平位移监测 (19)6.2.3 围护结构桩体变形监测 (22)6.2.4 支撑轴力监测 (25)6.2.5 桩顶沉降监测 (27)6.2.6 地下水位监测 (28)6.2.7 桥墩竖向变形及差异沉降监测 (28)6.3 现场巡查作业方法 (29)6.3.1 道路地表巡查 (29)6.3.2 明挖法基坑现场安全巡查 (30)6.3.3 桥梁巡查 (30)6.4 监测成果分析方法 (31)7 监测信息反馈 (32)7.1 监测信息反馈流程 (32)7.2 监测信息反馈要求 (32)7.2.1 正常情况下的信息反馈 (32)7.2.2 预警状态下的信息反馈 (32)7.3 监测成果报告格式 (34)7.3.1 报告容 (34)7.3.2 日常报表格式 (35)8 监测工作量预计 (35)8.1 现场监测工作量 (35)8.2 现场巡查工作量 (35)9 监测实施作业组织计划 (36)9.1 监测组织机构及人员 (36)9.2 监测投入仪器设备 (36)9.3 监测工作进度计划 (36)10 质量、环境、职业健康及安全保障措施 (37)10.1 质量保障措施 (37)10.1.1 质量管理目标 (37)10.1.2 质量风险点分析 (37)10.1.3 质量管理保障流程 (37)10.1.4 各监测环节质量控制措施 (38)10.2 环境保障措施 (40)10.2.1 环境管理目标 (40)10.2.2 环境保护风险点分析 (40)10.2.3 各监测环节环境控制措施 (40)10.3 职业健康及安全保障措施 (41)11 工程监测应急预案 (42)11.1 工程风险监测应急预案 (42)11.2 监测作业安全应急预案 (43)11.2.1 应急监测组织机构 (43)11.2.2 作业安全应急处理流程 (44)11.2.3 监测作业安全应急情况及处理措施 (45)12 与工程相关单位的配合措施 (48)13 其他说明 (49)14 附件及附图 (49)市地铁2号线一期工程袁家店站~西站区间明挖段第三方监测项目监测方案1 编制依据1.1 任务委托1）《市地铁2号线一期工程第三方监测一标段招标文件》；2）《市地铁2号线一期工程第三方监测一标段合同文件》。
马场路深基坑第三方监测方案一、工程概况黄埔大道~马场路隧道位于黄埔大道，下穿黄埔大道与马场路和石牌东路交叉口，基本呈东西走向，暗埋段标准宽30.7m，双向六车道。
全长为435m，其中两端敞开段分别为165m、165m，中间暗埋段105m。
二、监测依据1、《建筑地基基础设计规范》GB50007-2002，中华人民共和国国家标准；2、《工程测量规范》GB50026-93，中华人民共和国国家标准；3、《建筑变形测量规范》JGJ8-2007，中华人民共和国行业标准；4、《建筑基坑支护技术规程》JGJ120-99中华人民共和国行业标准；5、《广州地区建筑基坑支护技术规定》（GJB02-98）；6、有关设计文件及设计图纸。
三、监测目的基坑支护工程是一种风险大的系统工程，施工应遵照动态设计、信息化施工规定，确保基坑本身及周边环境的安全，因此，进行基坑及周边环境监测的目的有：1、将监测数据与设计值相比较以判断前一步施工工艺和施工参数是否符合预期要求，以确定和优化下一步的施工参数，做到信息化施工。
2、了解基坑周边土体的应力变化，及时掌握其对周边建筑物及基坑围护结构的影响。
3、将现场测量结果用于信息反馈优化设计，达到优质安全、经济合理、施工快捷的目的。
四、监测内容根据有关规范及设计要求，本基坑监测项目拟设置以下内容：1、支护结构顶水平位移监测；2、土体侧向变形监测；3、围护结构变形（测斜）监测；4、锚索拉力监测；5、地下水位监测；6、周边建筑物沉降、倾斜监测。
五、监测点布设及监测方法1、支护结构顶水平位移监测按招标文件及设计要求位置布设支护结构水平位移观测点，组成一个变形监测网。
另在基坑影响范围外布设3~4个控制点组成一个变形观测基准网。
基准网采用独立坐标系统，以比变形监测网高一等级的测量方法进行观测。
围护结构水平位移观测方法：采用进口瑞士的莱卡TCA1800精密全站仪，按自由测站法或极坐标法对埋设于基坑支护结构上的水平位移标志进行观测，每次观测所得的各个观测点坐标与基坑开挖前进行的初始观测相比较，所得的坐标差即为该观测点在本观测周期的累计位移值。
目录一、工程概况 (1)二、监测目的 (1)三、方案编制依据 (2)四、监测内容及测点布置 (2)五、项目监测重点、难点及关键性技术 (3)六、监控与反分析—信息化施工 (4)七、监测进度计划及频率安排 (6)八、报警指示 (6)九、监测方法及监测设备 (6)十、应急预案 (12)十一、监测项目组人员安排 (12)十二、监测质量的保证措施 (13)十三、监测资料 (13)********大学新校区发展项目体育馆、中央行政大楼、文化与交流中心地下室基坑支护工程监测方案一、工程概况受****省****建筑工程有限公司（委托方）的委托，我公司(****市勘察测绘院有限公司)承担了********大学新校区发展项目体育馆、中央行政大楼、文化与交流中心地下室基坑支护施工过程中的监测项目，监测工作主要是中央行政大楼、文化与交流中心地下室深基坑支护结构水平位移、地下水位、土体侧向变形、内支撑轴力及变形、土压力、地下管线变形、旋喷挡墙水平位移；体育馆基坑周边的垂直沉降、水平位移。
二、监测目的在基坑开挖施工基间对基坑及周边环境进行监测，预警并防范过大位移、变形与工程事故的发生，对基坑周边管线和建筑物变形进行监测，并通过监测指导施工，实现整个基坑工程的信息化施工。
预防在施工过程中出现异常情况，及时反馈信息为设计施工部门提供详尽的第一手测量资料。
发现问题时可以及时制定相应对策，确保施工安全。
1.在基坑施工期间确保围护结构不产生过大的位移和变形。
2.对基坑外管线和建筑物变形进行监测，预警环境问题。
3.对地下水位进行监测。
4.支撑轴力监控。
5.土体分层竖向位移监控。
6.信息化施工。
根据监测数据，及时通报施工中出现的问题，以便采取相应的措施。
三、方案编制依据1、中华人民共和国国家标准《岩土工程勘察规范》（GB 50021-2001）2、中华人民共和国国家标准《建筑地基基础设计规范》（GB50007-2002）3、中华人民共和国国家标准《混凝土结构设计规范》（GB 50010-2002）4、中华人民共和国国家标准《建筑基坑支护技术规程》（JGJ120-99）5、中华人民共和国国家标准《工程测量规范》（GB50026-2007）6、****省标准《建筑基坑支护工程技术规范》（DBJ/15-20-97）7、广州市标准《广州地区建筑基坑支护技术规定》（GJB-02-98）8、《基坑工程手册》（中国建筑工业出版社）。
关于印发《广州市建设工程基坑支护专项监测管理办法（暂行）》的通知穗建安监字[2006]12号全市各安监机构，建设、设计、监测、监理、施工单位：为了规范和加强基坑监测工作，我站根据上级主管部门的要求和市建委科技委办公室对建设基坑支护专项监测工作要点，制定了《广州市建设工程基坑支护专项监测管理办法（暂行）》，现予以印发。
请各有关单位执行实施，并及时反映实施中的意见或建议。
附：《广州市建设工程基坑支护专项监测管理办法（暂行）》广州市建设工程基坑支护专项监测管理办法（暂行）1 总则1.1 为防止重大安全生产事故的发生，加强建设工程基坑支护的专项监测管理，规范专业监测单位的作业行为，明确监测工作的重点和要点，特制定本办法。
1.2 本办法根据省、市建设行政主管部门有关安全生产管理要求和广州市标准《广州地区建筑基坑支护技术规定》（GJB02-98）而制定，1.3 本办法适用于广州市范围内建设工程的基坑支护和土方开挖施工第三方的专业监测管理。
1.4 基坑支护专业监测必须符合基坑工程“信息化设计、信息化施工”的原则，准确、及时、全面地提供基坑支护结构稳定及周边相关环境变形的监测数据和分析报告。
2 监测单位人员及设备管理要点2.1 监测单位人员应符合下列要求：2.1.1 技术、管理和监测人员应是在职的专职员工（已购买社保并签订劳动合同）。
2.1.2 技术负责人须具备高级职称并有从事建设工程监测工作5年以上的经历；监测技术人员须具备中级职称以上并有从事建设工程监测工作3年以上经历。
2.1.3 每个监测单项有不少于3名从事该单项监测的技术人员。
技术负责人和监测技术人员必须经市以上主管部门认可的监测培训并考核合格。
2.2 主要监测仪器、设备应满足以下要求：满足广州市标准《广州地区建筑基坑支护技术规定》（GJB02-98）各监测项目的监测范围和精度要求，并定期按规定进行检定和标定。
3 基坑监测管理要点3.1 基坑监测制度：3.1.1 基坑施工过程中，业主必须委托有资格的第三方监测单位进行监测，监测单位不得与该项目的设计、施工单位有隶属关系或其他利害关系。
目录1.监测依据 (1)2.工程概况 (1)2.1基坑支护方案概况 (1)2.1基坑周边环境 (1)3.监测目的、项目及测点布置 (2)3.1监测目的 (2)3.2监测项目 (2)3.3测点布置 (2)3.4基坑巡查 (3)4. 监测方法及精度 (3)4.1监测方法 (3)4.2监测精度 (5)5. 监测组织架构及采用的仪器设备 (5)5.1监测组织架构 (5)5.2监测工作流程 (6)5.3仪器设备 (6)6. 监测控制值及报警值 (7)7. 监测数据的记录制度 (7)8. 监测质量的保证措施和应急措施 (8)8.1监测质量保证措施 (8)8.2监测应急措施 (8)9. 监测信息反馈制度 (9)10.图件及表格 (9)1.监测依据1、国家标准《建筑基坑工程监测技术规范》（GB 50491-2009）2、国家标准《建筑地基基础设计规范》（GB50007-2011）3、国家标准《工程测量规范》（GB50026-2007）4、国家标准《国家一、二等水准测量规程》（GB12897-2006）5、国家标准《岩土工程勘察规范》（GB 50021-2001）（2009年版）6、行业标准《建筑变形测量规范》（JGJ8-2007）7、国家标准《建筑基坑支护技术规程》（JGJ120-99）8、广东省标准《广东省建筑基坑支护工程技术规范》（DBJ/T15-20-97）9、本基坑工程设计方案及勘察报告10、《基坑工程手册》（中国建筑工业出版社）。
2.工程概况2.1基坑支护方案概况场地位于某某市寮步镇，拟建物设有一层地下室。
地面相对平坦，场地标高介于14.90~15.60。
基坑开挖深度为1.3～5.6m，基坑面积约为13500平方米，周长约760米。
拟建基坑设计使用年限为一年。
根据设计文件，各支护段支护方式，基坑开挖深度如下表：各支护段设计参数2.1基坑周边环境(1) 地下室外墙边线东侧距离用地红线8米，距离工地围墙约14米，围墙外8米为城东大道的人行道外边线；(2) 地下室外墙边线东南侧距离用地红线16.6米，红线外为城市道路的人行道外边线；(3) 地下室外墙边线西南侧为某某城一区项目的已建别墅区，基础形式为柱下独立基础和墙下条形基础，其地下室外墙边线与拟建基坑项目的外墙边线距离较近，约为0.5~1.2米，已建别墅的基础底标高为+10.8~12.1，本基坑项目的坑底标高为+10.3~9.9；(4) 地下室外墙边线西侧距离用地红线大于37米，红线外为莞深高速公路，该侧地下室外墙距离已建的临时工棚距离为6米，该工棚为砖混结构；(5)地下室外墙边线外8~12米处的市政道路人行道下存在有电力，通信等重要管线。
3.监测目的、项目及测点布置3.1监测目的对基坑施工过程进行监测的目的如下：1、根据现场监测数据，与设计(或预测值)进行比较，如超过某个限值，就采取工程措施，防止支护结构破坏和环境事故的发生。
保证支护结构和相邻建筑物的安全。
2、在基坑开挖施工期间对基坑及周边环境进行监测，预警并防范过大位移、变形与工程事故的发生，对基坑周边管线和建筑物变形进行监测，并通过监测，指导施工，实现整个基坑工程的信息化施工。
3、验证支护结构设计，指导基坑开挖和支护结构的施工。
4、总结工程经验，为完善设计分析提供依据。
3.2监测项目3.3测点布置（1）基准点：本场地共设4个基准点，编号为J1～J4，布点位置详见《基坑监测平面布置图》，并设在基坑施工影响范围外。
监测期间应定期联测以检验其稳定性；在整个施工期内，应采取有效保护措施，确保其在整个施工期间正常使用。
基准点埋设采用钻机成孔后埋入φ18螺纹钢并浇灌混凝土，并用混凝土在周围作保护，施工完成后采用红油漆进行编号。
埋设示意位置见《基坑监测平面布置图》（具体位置要根据现场情况选定）、基准点标石构造大样图见附图。
（2）坑顶水平位移及沉降监测点：在基坑顶部间隔30~40m左右布置水平位移与沉降观测点，共计18个，编号为SJ1～SJ18。
布点位置详见《基坑监测平面布置图》，观测点的埋设位置应能有效的反映基坑变形情况，点位的布设在均匀分布整个基坑的前提下根据基坑《岩土工程勘察报告》及基坑设计要求调整。
基坑顶部水平位移、沉降观测点布置在基坑边坡顶部边线，以有效反映坑顶变形情况。
监测点埋设时先人工打入φ25钢筋，离地面10cm位置用混凝土固结，钢筋端头磨成半球状，必须严加保护，不得碰撞。
（3）已有建筑物监测点的布置：本项目的西南侧紧邻已建别墅群，监测点布置在每幢建筑物四角，共计32个，编号为JZ1～JZ32。
具体布设方法请详附图“建筑物沉降监测点布置图”。
（4）管线监测点的布置：布置在管线的节点、转角点和变形曲率较大的部位，延伸至基坑边缘以外1~3倍基坑开挖深度范围内的管线，共计15个，编号为GX1～GX15。
具体布设方法请详附图“管线监测点布置图”。
3.4基坑巡查基坑工程整个施工期内，每天均应有专人进行巡视检查，巡视检查应包括以下主要内容：支护结构成型质量；坑顶土体有无沉陷、裂缝及滑移；基坑有无涌土、流砂、管涌。
开挖后暴露的土质情况与岩土勘察报告有无差异；基坑开挖分段长度及分层厚度是否与设计要求一致，有无超长、超深开挖；场地地表水、地下水排放状况是否正常；基坑周围地面堆载情况，有无超堆荷载。
巡查基坑周边环境地下管道有无破损、泄露情况；周边道路（地面）有无裂缝、沉陷；邻近基坑及建（构）筑物的施工情况。
检查监测基准点、测点完好状况；有无影响观测工作的障碍物；监测元件的完好及保护情况。
巡视检查的检查方法以目测为主，可辅以锤、钎、量尺、放大镜等工器具以及摄像、摄影等设备进行。
巡视检查应对自然条件、支护结构、施工工况、周边环境、监测设施等的检查情况进行详细记录。
如发现异常，应及时通知委托方及相关单位。
巡视检查记录应及时整理，并与仪器监测数据综合分析。
4. 监测方法及精度4.1监测方法1、水平位移观测（A）在场地外围不受施工影响的稳固处，采用钻孔置入法埋设四个控制点JZ1、JZ2、JZ3及JZ4，以JZ1、JZ2、JZ3、JZ4作为测量控制基准点。
点JZ1、JZ2、JZ3组成一个边角控制网，另外选取JZ4作为定向及检查。
按《建筑变形测量规范》（JGJ8-2007）中平面控制网技术要求，其观测技术要求如标准：（B）观测方法：坐标系统：采用磁北定向的独立坐标系统，坐标轴与基坑边线方向一致。
观测方法：分别在基准点JZ1、JZ2及JZ3上设站，按极坐标法进行观测。
仪器设备：采用TOPCON生产的GTS-332N型全站仪，仪器检定为为II级合格。
位移量计算公式：坐标增量ΔXn=Xn-Xn-1，ΔYn=Yn-Yn-1，选取与基坑边线垂直方向的坐标增量作为观测点的本次位移量，各次位移量之和即为该点的累计位移量。
测量精度：按《建筑变形测量规范》（JGJ8-2007）中二级变形测量的精度要求施测，水平位移观测的精度（观测点坐标中误差）为±3.0mm。
2、沉降观测基准点埋设：以基准点JZ1、JZ2及JZ3作为沉降观测的基准点。
沉降观测点的布设：基坑坡顶沉降观测与基坑水平位移采用一体化观测点；精密水准测量：（1）每次沉降观测前均应对基准点进行联测检校，确定其点位稳定可靠后，才对沉降点进行观测。
基准点联测及沉降点观测均应组结成附合或闭合水准路线。
（2）采用仪器：用SOUTH生产的精密自动安平电子水准仪DL-2007配合铟钢尺进行观测。
仪器检定结论为DSZ1级合格。
（3）技术要求：按照《国家一、二等水准测量规程》（GB12897-2006）中二等水准测量的技术要求施测。
各项限差规定如下表所示。
测站视线长度、前后视距差和视线高度、重复测量次数按下表规定执行单位为米测站水准观测的限差不超过下表规定单位为毫米往返高差不符值、环闭合差和检测高差之差的限差不超过下表规定单位为毫米（4）每次观测应固定线路和仪器站位及立尺位置，并尽量不替换观测人员。
观测时仪器应避免在搅拌机、卷扬机等有震动影响的范围内设站。
4.2监测精度1、平位移观测仪器选择：观测使用TOPCONGTS-332N电子全站仪，本仪器已按时检定，在有效期范围内使用，检测结论为II级合格。
2、沉降观测沉降观测使用SOUTH生产的精密自动安平电子水准仪DL-2007及2米铟钢水准尺。
仪器最小分辨率为0.01mm，仪器及标尺在检验有效期内作业，检测结论为DSZ1级合格级合格。
以上仪器要求在检验有效期内作业，并在作业期间进行检查校核，检定结论详见附录---仪器检定证书。
5. 监测组织架构及采用的仪器设备5.1监测组织架构根据我院的实际情况，决定对该工程实行项目负责制。
项目负责人代表本院全面履行合同并直接对项目负责，下设报告编写人、监测记录人、测量员等，分别履行有关的工作，详细分工如下：项目负责人：对项目进行全面负责，代表我院履行合同，督促检查各项工作。
报告编写人：负责整个监测工作的数据校核及报告编写，对监测工作进行检查督促。
测量员：负责每次观测前检查仪器及烟钢水准尺进行检查校正，正确架设仪器及行走路线进行观测。
监测记录人：负责准确记录测量数据并及时进行数据处理，以校核观测的准确性。
基坑监测管理人员名单5.2监测工作流程序号姓名职责职称1 李克仁项目负责高级工程师2 林振霞报告编写岩土工程师3 张理根测量员某某测量员证书4 王凯监测记录岩土助理工程师5 刘贺明测量员工程测量工程师5.3仪器设备6. 监测控制值及报警值详细说明各监测项目不同施工阶段、不同开挖深度的监测频率，监测周期应为基坑开挖前到基坑回填完毕。
7. 监测数据的记录制度根据《建筑基坑支护技术规程》（JGJ120－99及《建筑基坑工程监测技术规范》（GB50497-2009）相关要求应采用标准的记录表格记录监测数据，并绘出记录表格样表，监测数据必须由相关测量人员及负责人签字认可。
现场测试人员应对监测数据的真实性负责，监测分析人员应对监测报告的可靠性负责，监测单位应对整个项目监测质量负责。
监测记录、监测当日报表、阶段性报告和监测总结报告提供的数据、图表应客观、真实、准确、及时。
外业观测值和记事项目，必须在现场直接记录于观测记录表中。
任何原始记录不得涂改、伪造和转抄，并有测试、记录人员签字。
外业观测值和记事项目，必须在现场直接记录于观测记录表中。
任何原始记录不得涂改、伪造和转抄，并有测试、记录人员签字。
现场的监测资料应符合下列要求：1、使用正式的监测记录表格；2、监测记录应有相应的工况描述；3、监测数据应及时整理；4 、对监测数据的变化及发展情况应及时分析和评述。
观测数据出现异常，应及时分析原因，必要时进行重测。
进行监测项目数据分析时，应结合其他相关项目的监测数据和自然环境、施工工况等情况以及以往数据，考量其发展趋势，并做出预报。
