骨架边坡防护设计说明.pdf第1 页共1 页一、设计原则（1）路堑高边坡加固工程设计遵循“一次根治，不留后患”的原则，采用稳定为本，加固为主，排水、防护并重的综合处理措施，确保施工中的临时稳定和通车后的长期稳定。

（2）工程措施紧密结合边坡的工程地质条件，尤其是倾向临空面的不利结构面及地层构造、风化程度、水的作用等影响因素。

（3）采取综合整治措施，在地形条件许可的情况下，结合路基的取土，尽量刷方减重，减少支挡工程，加强地表水、地下水的排泄措施，以提高岩土的抗剪强度，增加坡体的稳定性。

（4）考虑全线工程的绿化问题，设计综合用到多种防护措施，重点采用了稳定与绿化相结合的综合防护措施，条件允许时，尽量绿化种植，美化环境。

二、施工工艺及注意事项1、拱型骨架边坡防护施工工艺及要求（1）本图为拱型骨架护坡设计图，适用于较稳定路堑岩土边坡的防护。

（2）施工顺序：人工清坡，凿削或嵌补坡面至平整→C25现浇砼→回填土（人工锤面）→挂三维网→喷播植草。

（3）对于可植草的土质挖方边坡，施工时可只在砌体部分挖基，窗口坡面上喷播草籽；对已按防护厚度全挖的边坡，C25现浇砼浇筑完毕后窗孔内培粘性土与表面齐平再拉伸网植草。

（4）拱型骨架每20~30m长为一段，中间设置伸缩缝（缝宽2～3cm，内填沥青防水材料）。

拱肋下每2～3m高设置一处防滑平台。

（5）每一挖方路段至少设置一道C25现浇砼人行踏步，因地制宜设置，坡高小于5m 时可不设。

（6）在C25现浇砼骨架上部设置预制砼块排泄坡面水。

（7）边坡平台及碎落台填耕种土植攀援植物进行绿化,种植槽两端头用C25现浇砼封闭，尺寸与平台外侧C25现浇砼同，种植槽采用圆端头，净间距2m。

2、其它施工顺序及注意事项说明边坡病害治理工程较复杂、合理确定项目的施工顺序显的尤为重要，为确保施工和运营过程中路基边坡的稳定，除采用合理的支挡加固措施外，还必须采用科学有效的施工方法、工艺及程序，避免施工过程中边坡失稳破坏，造成重大损失，甚至于留下后患，影响边坡的长期稳定和运营的安全。

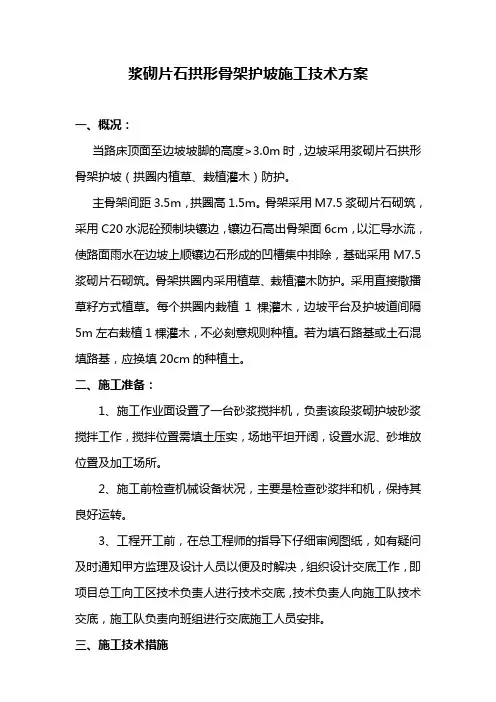

浆砌片石拱形骨架护坡施工技术方案一、概况：当路床顶面至边坡坡脚的高度>3.0m时，边坡采用浆砌片石拱形骨架护坡（拱圈内植草、栽植灌木）防护。

主骨架间距3.5m，拱圈高1.5m。

骨架采用M7.5浆砌片石砌筑，采用C20水泥砼预制块镶边，镶边石高出骨架面6cm，以汇导水流，使路面雨水在边坡上顺镶边石形成的凹槽集中排除，基础采用M7.5浆砌片石砌筑。

骨架拱圈内采用植草、栽植灌木防护。

采用直接撒播草籽方式植草。

每个拱圈内栽植1棵灌木，边坡平台及护坡道间隔5m左右栽植1棵灌木，不必刻意规则种植。

若为填石路基或土石混填路基，应换填20cm的种植土。

二、施工准备：1、施工作业面设臵了一台砂浆搅拌机，负责该段浆砌护坡砂浆搅拌工作，搅拌位臵需填土压实，场地平坦开阔，设臵水泥、砂堆放位臵及加工场所。

2、施工前检查机械设备状况，主要是检查砂浆拌和机，保持其良好运转。

3、工程开工前，在总工程师的指导下仔细审阅图纸，如有疑问及时通知甲方监理及设计人员以便及时解决，组织设计交底工作，即项目总工向工区技术负责人进行技术交底，技术负责人向施工队技术交底，施工队负责向班组进行交底施工人员安排。

三、施工技术措施1、施工放样：施工前首先对护坡、墙基和锥坡进行详细测量放样，并确定纵横向轴线控制桩和水准控制桩。

2、施工措施：首先对砌体及防护工程所处位臵进行细致测量，以核实图纸上的形状、尺寸和基础标高是否符合实际。

基础的开挖符合图纸尺寸和规范规定，才可进行砌体砌筑。

砌体勾缝砂浆嵌入缝内 1.5cm深。

如缝槽深度不足或砌体外露未留缝槽时，均先开槽后勾缝，勾缝前须洒水湿润。

石质应色泽均匀，质地坚硬，不易风化，无缝隙、开裂及结构缺陷，片石厚度不小于15cm，砂浆拌合要严格按照配合比上料，机械拌合，确保砂浆标号不低于设计标准，石块在砌筑前浇水湿润，表面泥土、水锈清洗干净，片石分层砌筑时以2-3层砌块组成一个工作层，每一工作层的水平缝大致找平，各工作竖缝相互错开，不得贯通，砌缝宽度不大于3cm。

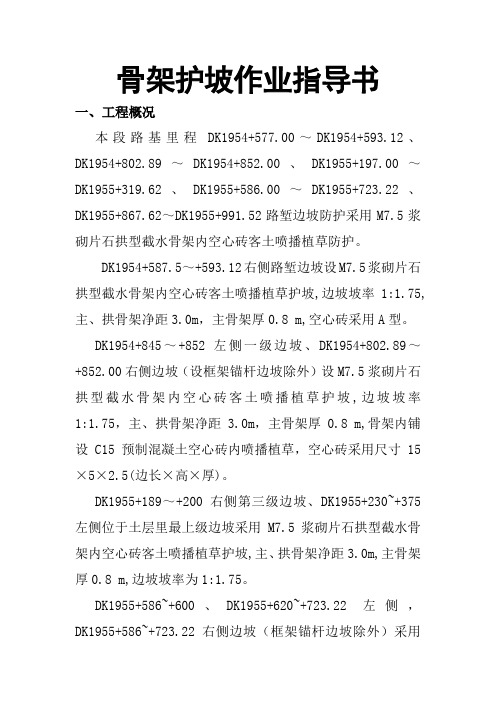

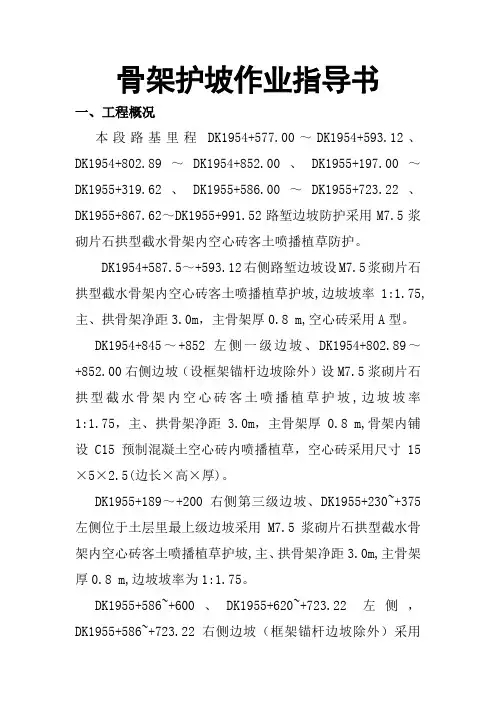

骨架护坡作业指导书一、工程概况本段路基里程DK1954+577.00～DK1954+593.12、DK1954+802.89～DK1954+852.00、DK1955+197.00～DK1955+319.62、DK1955+586.00～DK1955+723.22、DK1955+867.62～DK1955+991.52路堑边坡防护采用M7.5浆砌片石拱型截水骨架内空心砖客土喷播植草防护。

DK1954+587.5～+593.12右侧路堑边坡设M7.5浆砌片石拱型截水骨架内空心砖客土喷播植草护坡,边坡坡率1:1.75,主、拱骨架净距3.0m，主骨架厚0.8 m,空心砖采用A型。

DK1954+845～+852左侧一级边坡、DK1954+802.89～+852.00右侧边坡（设框架锚杆边坡除外）设M7.5浆砌片石拱型截水骨架内空心砖客土喷播植草护坡,边坡坡率1:1.75，主、拱骨架净距3.0m，主骨架厚0.8 m,骨架内铺设C15预制混凝土空心砖内喷播植草，空心砖采用尺寸15×5×2.5(边长×高×厚)。

DK1955+189～+200右侧第三级边坡、DK1955+230~+375左侧位于土层里最上级边坡采用M7.5浆砌片石拱型截水骨架内空心砖客土喷播植草护坡,主、拱骨架净距3.0m,主骨架厚0.8 m,边坡坡率为1:1.75。

DK1955+586~+600、DK1955+620~+723.22左侧，DK1955+586~+723.22右侧边坡（框架锚杆边坡除外）采用M7.5浆砌片石拱型截水骨架内空心砖客土喷播植草护坡,主、拱骨架净距3.0m，主骨架厚0.8 m, 边坡坡率1:1.75。

DK1955+640~+680左侧边坡每隔15.0m设支撑渗沟一道，共3条，渗沟宽1.5m。

DK1955+867.62~+991.52两侧边坡(设框架锚杆边坡除外)设M7.5浆砌片石拱型截水骨架内空心砖客土喷播植草护坡, 边坡坡率1:1.75，主、拱骨架净距3.0m，主骨架厚0.8 m, 骨架内铺设C15预制混凝土空心砖内喷播植草，空心砖采用尺寸15×5×2.5(边长×高×厚)。

一、工程概况
我院受xxxx开发区规划建设局的委托对xxxxxxxx门前边坡防护工程进行设计，护坡起点与xxxx大学门前挡土墙相接，沿着xxxxx路方向，终点位xxxx路与xxxxx 交叉口。

护坡总长度180.3米。

二、设计依据
1、xxxxxxx开发区市政配套工程设计任务委托书》2009.4
2、《1：1000电子地形图》三、设计概要
本工程采用预制的六边形钢筋混凝土框格进行边坡防护，坡脚采用M7.5浆砌片石挡墙做防护，挡墙顶设置钢筋混凝土台帽。

在边坡高度H=6米处设置一道M7.5浆砌片石基础。

边坡顶设置金属护栏，护栏样式参照国家标准图集《环境景观》03J012-1第63页（金属高栏），颜色由甲方确定。

平面设计中，以现状兴发路道路边线为边坡防护平面桩号线，详见《边坡防护平面图》。

护坡纵断设计参照现状兴发路人行道标高进行设计，边坡护脚挡墙顶台帽标高高出现状人行道50厘米左右。

四、施工注意事项
施工前必须要整平边坡以保证预制块的稳定。

网格砌筑要从下向上进行，网格内覆盖10cm厚种植土并拌合草籽，边坡防护起终点采用C20现浇砼封护，封护尺寸为：宽 50cm，厚30cm，每处封护由下至上每5m及路基顶面设置伸缩缝，缝宽2cm，用沥青麻絮充塞。

边坡防护坡率应≥1：1.5。

护脚挡墙基础采用10厘米砂砾垫层作为基础，地基承载力应≥100Kpa。

护脚挡墙基础开挖时应严格控制槽底标高，由于本工程没有具体地勘报告，因此如果地基为原状土、软土或回填土，经处理达到地基承载力要求后，方可施工。

五、工程数量
六、其余未尽事宜见相关施工技术规范或与设计人员联系解决。

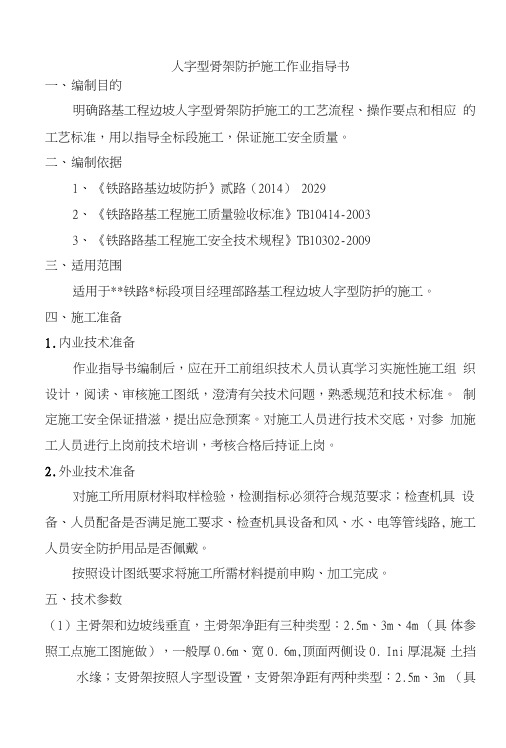

人字型骨架防护施工作业指导书一、编制目的明确路基工程边坡人字型骨架防护施工的工艺流程、操作要点和相应的工艺标准，用以指导全标段施工，保证施工安全质量。

二、编制依据1、《铁路路基边坡防护》贰路（2014） 20292、《铁路路基工程施工质量验收标准》TB10414-20033、《铁路路基工程施工安全技术规程》TB10302-2009三、适用范围适用于**铁路*标段项目经理部路基工程边坡人字型防护的施工。

四、施工准备1.内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措滋，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.外业技术准备对施工所用原材料取样检验，检测指标必须符合规范要求；检查机具设备、人员配备是否满足施工要求、检查机具设备和风、水、电等管线路, 施工人员安全防护用品是否佩戴。

按照设计图纸要求将施工所需材料提前申购、加工完成。

五、技术参数（1）主骨架和边坡线垂直，主骨架净距有三种类型：2.5m、3m、4m （具体参照工点施工图施做），一般厚0.6m、宽0. 6m,顶面两侧设0. Ini厚混凝土挡水缘；支骨架按照人字型设置，支骨架净距有两种类型：2.5m、3m （具体参照工点施工图施做），厚度0・6m,宽度0.5m,顶面下侧设置0. Im厚混凝土挡水缘。

（2）膨胀性岩、土路堑地段，应根据边坡高度、岩土特性等因素综合确定骨架间距及厚度，一般骨架净距采用2. 5m. 3m,厚度不小于0. 6m；支骨架间净距采用2. 5m. 3m,厚度同主骨架。

（3）每间隔3~5道主骨架在支骨架与主骨架连接处及对应基础、镶边等位置设置一道伸缩缝，设置踏步处伸缩缝应结合踏步设置，缝宽2cm, 缝全断面采用沥青麻筋填充，伸缩缝均为贯通缝，严禁切割设置假缝。

（4）每间隔50〜100m沿坡面设现浇混凝土或浆砌片石砌筑踏步一道, 以利于养护作业，踏步净宽lm,厚度同骨架厚度，两侧分别设置0.1ni混凝土挡水缘。

人字形骨架植草边坡防护专项施工方案目录一、编制目的及适用范围 ..................................................................... . (1)1.1 方案编制目的...................................................................... (1)1.2 方案适用范围...................................................................... .............................. 1 二、编制依据...................................................................... ............................................. 1 三、工程概况...................................................................... ............................................. 1 四、施工计划安排...................................................................... .. (4)4.1 总体计划安排...................................................................... (5)4.2 人员组织...................................................................... . (5)4.3 机械设备组织...................................................................... .............................. 6 五、施工工艺流程...................................................................... .. (6)5.1 总体施工方案...................................................................... (6)5.2 混凝土块预制场布置 ..................................................................... .. (6)5.3 脚手架布置 ..................................................................... . (7)5.4 混凝土块预制...................................................................... (8)5.5 施工放样...................................................................... . (8)5.6 基槽开挖施工...................................................................... (8)5.7 砌筑混凝土块施工...................................................................... (10)5.8 护脚混凝土浇注 ..................................................................... . (10)5.9 喷播植草...................................................................... (11)5.9 CF网植草 ..................................................................... ...................................11 六、质量控制要点...................................................................... .................................... 12 七、安全控制要点...................................................................... .................................... 13 八、附图...................................................................... .. (13)广佛江快速通道江门段工程K3+550~K8+200人字形骨架植草边坡防护专项施工方案一、编制目的及适用范围1.1 方案编制目的为保证广佛江快速通道江门段工程一标段的人字形骨架植草防护施工质量，明确施工作业的工艺流程、操作要点和相应的工艺标准，指导和规范施工。

骨架护坡作业指导书1、目的指导骨架护坡作业的实施。

2、适用条件及范围本作业指导书适用于骨架护坡作业的实施。

3、编制依据3.1《公路路基施工技术规范》；3.2路基实施性施工组织设计；3.3《公路工程质量检验评定标准》；3.4安邵高速公路两阶段施工设计图第二册《路基、路面设计图》；3.5《湖南省高速公路精细化施工实施细则》；3.6有关现场踏勘调查资料，水文地质调查资料。

4. 设计参数1）骨架护坡类型有拱型、方格型、人字型等。

2）骨架、镶边、基础、边坡平台、踏步均采用M7.5浆砌片石就地砌筑。

骨架的肋断面形式为L型，其中拱型、人字型的主骨架应作成槽型，用以分流排除地表水。

3）拱型骨架由主骨架和支骨架组成，主骨架与边坡水平线垂直，间距为6m；支骨架与主骨架成45°，按人字型铺设，垂直线路方向的间距为3m；方格骨架与边坡水平线成45°,按人字型铺设，垂直线路方向的间距为3m；方格骨架与边坡水平线成45°，左右相互垂直铺设，方格间距3m。

一般黏性土；边坡、风化软质岩、N＞30花岗岩全风化层边坡以及路堤主骨架护坡肋厚0.6m，拱或支骨架厚0.4m；极软岩、红黏土、膨胀土；边坡主骨架骨厚0.8m；拱或支骨架厚0.4m。

4）在骨架底部0.5～1m及顶部和两侧范围内，应用M7.5浆砌片石镶边加固，为便利养护，应于适当位置设置阶梯形踏步。

5）骨架内根据地层岩性、风化程度、边坡高度分别选用种草或喷播植草、客土喷播植草、立体植被网内喷播植草、喷混植生、空心砖内客土喷播植草、浆片石内植草窗等，具体详见设计图及相应说明。

6）砌筑骨架前应按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。

5. 施工方法施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。

砌筑骨架按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定；施工时先砌筑骨架衔接处，再砌筑其它部位骨架，两骨架衔接处于同一高度。

1、我工区承当的K0+660~K0+820 右侧路基边坡设计采用拱形骨架护坡.截水骨架、根底、踏步均采用M7.5 浆砌片石就地砌筑,拱形截水骨架的主骨架应做成槽型,分流排除地表水.2、拱形骨架由主骨架和支骨架组成,主骨架与边坡水平线垂直, 间距4m；支骨架呈弧形,垂直线路方向的间距为4m.主骨架厚0.5m,支骨架厚0.4m.3、在两侧0.5mX 围内,应用M7.5 浆砌片石镶边加固；截水骨架内采用喷播植草,草籽混播比例：狗牙根：白芽：白三叶：黄蒂菊：桎木：云实=3:2:2:1:1:1.4、每40m 左右设置沉降缝一道,缝内填塞深度不小于0.2m 的沥青麻筋.5、砌筑骨架前应按设计要求在每条骨架的起讫点挂线放样,然后开挖骨架沟槽,沟槽尺寸根据骨架尺寸而定.6、如遇道路周边用地同时开发成此交叉口处另一规划道路近期内将实施时,可取消拱形骨架护坡.1、材料骨架防护的混凝土和浆砌片石材料主要是砂石、外加剂、水泥、砂、片石.材料进场前需各种原材料的品质进展试验,合格后方可进场, 在材料进场后还要对混凝土的原材料进展抽检,其各项指标均要符合设计的要求.2、施工设备小型运输设备、混凝土拌合机.3、施工场地对路堤边坡清理完毕后,将场地清理平整,合理解决原材料的堆放、电力、水源的问题.1、施工工艺片石砌筑采用挤浆法分层、分层砌筑：分段位置设在层降缝或伸缩缝处,两相邻段的砌筑高差不大于120mm,分层水平砌缝大致水平. 各砌块的切缝相互错开,切缝饱满.各砌层先砌外圈定位砌块,并与里层砌块连成一体.定位砌块选用外表较平整且尺寸较大的石料,定位砌缝满铺砂浆,不得镶嵌小石块.定位砌块砌完后,先在圈内底部铺一层砂浆,其厚度使石料在挤压安砌时能严密连接,且砌缝砂浆密实、饱满.砌筑腹石时,石料间的切缝互相交织、咬搭,砂浆密实.石料不得无砂浆直接接触,也不得干填石料后铺灌砂浆；石料大小搭配,较大的石料以大面为底,较宽的砌缝可用小石块挤塞,挤浆时用小锤敲打石料,将砌缝挤紧,不得留有孔隙.定位砌块外表砌缝的宽度不大于4cm.砌体外表三块相邻石料相切的内切圆直径不大于 7cm,两层间的错缝不小于 8cm,每砌筑 120cm 高度以内找平一次.填腹局部的砌缝减小,在较宽的砌缝中用小石块塞填.砌体外表的勾缝符合设计要求,并在砌体砌筑时,留出 2cm 深的空 缝.勾缝采用凹缝或平缝,勾缝所用砂浆强度不得小于砌体所用砂浆强 度.当设计不要求勾缝时,随砌随用灰刀刮平砌缝.砌体砌筑完毕与时覆盖,并经常洒水保持湿润,常温下养护期不得 少于 7d.2、砌体质量检查每 100m ³〔小于 100m ³按 100m ³计〕砌体,做 1 组砂浆强度检查 试件,并与砌体一起养护.同批次试件强度平均值不小于设计值且任意 1 组试件的强度最 低值不小于设计值的 85%.砌体各项材料符合要求；砌缝宽度、错缝距离符合规定,砂浆铺 填饱满,勾缝坚实、整齐；砌体位置、尺寸在允许偏差 X 围内.3、施工工艺流程测量放样碎石垫层 配合比 选择 挂线 运 调平 料 砌体 砂浆 各局部 养 运走 运走 材质检查 碎石 水泥 质浆量砌片石质砌量体 勾 伸缩 缝 缝 清理场地 质量 标号 尺寸 片石质量浆砌片石保 余土 余料工程师检查 边坡修整检查验收签证1、施工前,项目部召集项目部与施工队相关人员,进展施工技术交底.2、所有砂浆必须机械拌和,片石的厚度不应小于150mm 〔卵形和薄片者不得使用〕.镶面石料应选择尺寸稍大并具有较平整外表,且应稍加粗凿.在角隅处应使用较大石料,大致粗凿方正.3、水泥,对免检厂供给的水泥也应抽检,不合格不得使用,砼用砂、碎石应于配合比试验相一致,使用添加剂、砂石材料变更时应通过试验确定.4、严格施工报验程序,施工队自检,经理部复检合格后,才能报监理工程师验收.1、安全施工要求〔1〕所有进入施工现场的施工人员必须佩戴安全帽. 〔2〕作业人员不得穿拖鞋、高跟鞋、硬底易滑鞋进入施工现场. 〔3〕施工现场设置"施工重地,非施工人员严禁进入〞的警示牌,作业现场必须有安全施工责任牌.〔4〕夜间施工必须有充足的灯火照明.〔5〕禁止酒后作业.〔6〕所有进场施工的机械设备必须持有出厂合格证,机械操作手必须持有特种操作人员上岗证件.〔7〕现场施工用电严格三级配电、二级保护, 电缆采用五芯电缆,做到一机、一闸、一箱、一漏.2、环保施工要求〔1〕施工便道途径村庄等人口集聚区时,运输车辆严禁鸣笛.施工便道派洒水车定期洒水,保证整个线路平整、干净,在风沙、扬尘天气勤洒水.〔2〕施工现场垃圾不得随意丢弃.〔3〕施工机械产生的废油不倒入水中,对于受污染的场地与时进展清理.〔4〕加强机械设备的维修保养和达标活动,减少机械废气、排烟对空气环境的污染.〔5〕施工完成后,植被破坏地段须恢复植草绿化.3、文明施工要求〔1〕合理布置场地,材料堆放整齐,整洁有序,标识牌与宣传标语牌统筹设置.〔2〕各种资料填写准确、与时、规X、收集齐全,归档有序.〔3〕施工场地标牌醒目,各种规章制度健全.〔4〕挂牌上岗,统一服装,精神饱满,遵守劳动纪律.〔5〕做到施工文明,言行文明,处理好各种关系.。

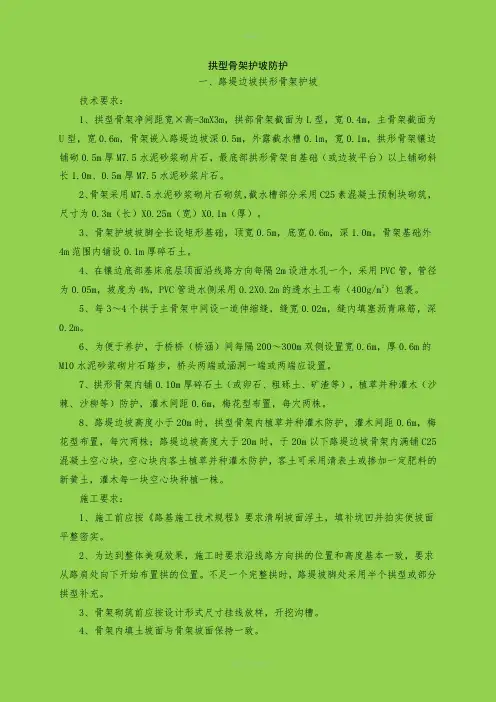

拱型骨架护坡防护一、路堤边坡拱形骨架护坡技术要求：1、拱型骨架净间距宽×高=3mX3m，拱部骨架截面为L型，宽0.4m，主骨架截面为U型，宽0.6m，骨架嵌入路堤边坡深0.5m，外露截水槽0.1m，宽0.1m，拱形骨架镶边铺砌0.5m厚M7.5水泥砂浆砌片石，最底部拱形骨架自基础（或边坡平台）以上铺砌斜长1.0m、0.5m厚M7.5水泥砂浆片石。

2、骨架采用M7.5水泥砂浆砌片石砌筑，截水槽部分采用C25素混凝土预制块砌筑，尺寸为0.3m（长）X0.25m（宽）X0.1m（厚）。

3、骨架护坡坡脚全长设矩形基础，顶宽0.5m，底宽0.6m，深1.0m。

骨架基础外4m范围内铺设0.1m厚碎石土。

4、在镶边底部基床底层顶面沿线路方向每隔2m设泄水孔一个，采用PVC管，管径为0.05m，坡度为4%，PVC管进水侧采用0.2X0.2m的透水土工布（400g/m2）包裹。

5、每3～4个拱于主骨架中间设一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋，深0.2m。

6、为便于养护，于桥桥（桥涵）间每隔200～300m双侧设置宽0.6m，厚0.6m的M10水泥砂浆砌片石踏步，桥头两端或涵洞一端或两端应设置。

7、拱形骨架内铺0.10m厚碎石土（或卵石、粗砾土、矿渣等），植草并种灌木（沙棘、沙柳等）防护，灌木间距0.6m，梅花型布置，每穴两株。

8、路堤边坡高度小于20m时，拱型骨架内植草并种灌木防护，灌木间距0.6m，梅花型布置，每穴两株；路堤边坡高度大于20m时，于20m以下路堤边坡骨架内满铺C25混凝土空心块，空心块内客土植草并种灌木防护，客土可采用清表土或掺加一定肥料的新黄土，灌木每一块空心块种植一株。

施工要求：1、施工前应按《路基施工技术规程》要求清刷坡面浮土，填补坑凹并拍实使坡面平整密实。

2、为达到整体美观效果，施工时要求沿线路方向拱的位置和高度基本一致，要求从路肩处向下开始布置拱的位置。

不足一个完整拱时，路堤坡脚处采用半个拱型或部分拱型补充。
