建筑工程施工优秀案例图文分析doc资料

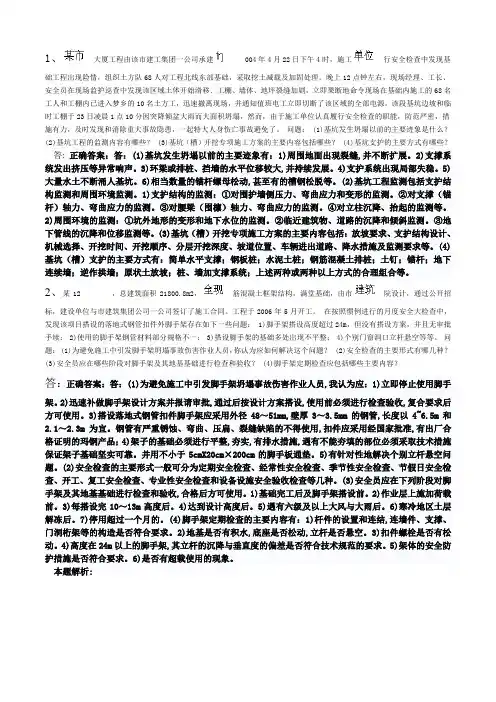

1、大厦工程由该市建工集团一公司承建004年4月22日下午4时，施工行安全检查中发现基础工程出现险情，组织土方队68人对工程北线东部基础，采取挖土减载及加固处理。

晚上12点钟左右，现场经理、工长、安全员在现场监护巡查中发现该区域土体开始滑移．工棚、墙体、地坪裂缝加剧，立即果断地命令现场在基础内施工的68名工人和工棚内已进入梦乡的10名土方工，迅速撤离现场，并通知值班电工立即切断了该区域的全部电源。

该段基坑边坡和临时工棚于23日凌晨1点10分因突降倾盆大雨而大面积坍塌，然而，由于施工单位认真履行安全检查的职能，防范严密，措施有力，及时发现和消除重大事故隐患，一起特大人身伤亡事故避免了。

问题： (1)基坑发生坍塌以前的主要迹象是什么？(2)基坑工程的监测内容有哪些？ (3)基坑（槽）开挖专项施工方案的主要内容包括哪些？ (4)基坑支护的主要方式有哪些？答:正确答案：答：(1)基坑发生坍塌以前的主要迹象有：1)周围地面出现裂缝,并不断扩展。

2)支撑系统发出挤压等异常响声。

3)环梁或排桩、挡墙的水平位移较大,并持续发展。

4)支护系统出现局部失稳。

5)大量水土不断涌人基坑。

6)相当数量的锚杆螺母松动,甚至有的槽钢松脱等。

(2)基坑工程监测包括支护结构监测和周围环境监测。

1)支护结构的监测：①对围护墙侧压力、弯曲应力和变形的监测。

②对支撑（锚杆）轴力、弯曲应力的监测。

③对腰梁（围檩）轴力、弯曲应力的监测。

④对立柱沉降、抬起的监测等。

2)周围环境的监测：①坑外地形的变形和地下水位的监测。

②临近建筑物、道路的沉降和倾斜监测。

③地下管线的沉降和位移监测等。

(3)基坑（槽）开挖专项施工方案的主要内容包括：放坡要求、支护结构设计、机械选择、开挖时间、开挖顺序、分层开挖深度、坡道位置、车辆进出道路、降水措施及监测要求等。

(4)基坑（槽）支护的主要方式有：简单水平支撑；钢板桩；水泥土桩；钢筋混凝土排桩；土钉；锚杆；地下连续墙；逆作拱墙；原状土放坡；桩、墙加支撑系统；上述两种或两种以上方式的合理组合等。

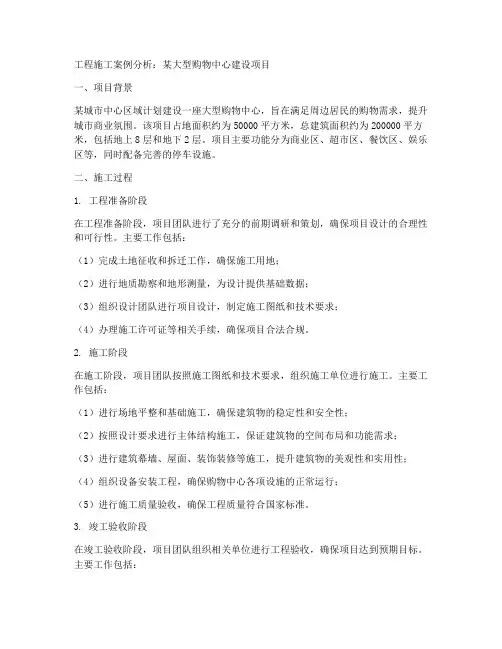

工程施工案例分析：某大型购物中心建设项目一、项目背景某城市中心区域计划建设一座大型购物中心，旨在满足周边居民的购物需求，提升城市商业氛围。

该项目占地面积约为50000平方米，总建筑面积约为200000平方米，包括地上8层和地下2层。

项目主要功能分为商业区、超市区、餐饮区、娱乐区等，同时配备完善的停车设施。

二、施工过程1. 工程准备阶段在工程准备阶段，项目团队进行了充分的前期调研和策划，确保项目设计的合理性和可行性。

主要工作包括：（1）完成土地征收和拆迁工作，确保施工用地；（2）进行地质勘察和地形测量，为设计提供基础数据；（3）组织设计团队进行项目设计，制定施工图纸和技术要求；（4）办理施工许可证等相关手续，确保项目合法合规。

2. 施工阶段在施工阶段，项目团队按照施工图纸和技术要求，组织施工单位进行施工。

主要工作包括：（1）进行场地平整和基础施工，确保建筑物的稳定性和安全性；（2）按照设计要求进行主体结构施工，保证建筑物的空间布局和功能需求；（3）进行建筑幕墙、屋面、装饰装修等施工，提升建筑物的美观性和实用性；（4）组织设备安装工程，确保购物中心各项设施的正常运行；（5）进行施工质量验收，确保工程质量符合国家标准。

3. 竣工验收阶段在竣工验收阶段，项目团队组织相关单位进行工程验收，确保项目达到预期目标。

主要工作包括：（1）进行竣工验收，检查工程质量、安全、环保等方面是否符合规定；（2）组织消防、环保等专项验收，确保项目符合相关要求；（3）办理竣工备案手续，确保项目合法合规；（4）组织投入使用前的各项准备工作，包括招商、营销、员工培训等。

三、案例分析1. 项目管理的成功经验（1）明确项目目标：项目团队在项目前期明确项目的功能定位、规模和预期效果，为后续施工提供了明确的方向；（2）强化团队协作：项目团队由专业人员进行组成，各成员之间分工明确、协作紧密，确保项目顺利进行；（3）严格质量控制：项目团队在施工过程中严格把控工程质量，确保项目达到预期效果；（4）优化施工方案：项目团队根据施工现场实际情况，不断优化施工方案，提高施工效率。

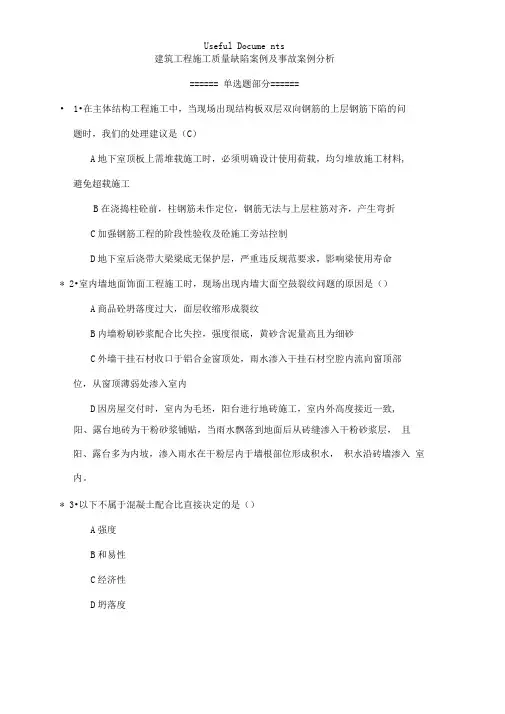

建筑工程施工质量缺陷案例及事故案例分析====== 单选题部分======•1•在主体结构工程施工中，当现场出现结构板双层双向钢筋的上层钢筋下陷的问题时，我们的处理建议是（C）A地下室顶板上需堆载施工时，必须明确设计使用荷载，均匀堆放施工材料, 避免超载施工B在浇捣柱砼前，柱钢筋未作定位，钢筋无法与上层柱筋对齐，产生弯折C加强钢筋工程的阶段性验收及砼施工旁站控制D地下室后浇带大梁梁底无保护层，严重违反规范要求，影响梁使用寿命* 2•室内墙地面饰面工程施工时，现场出现内墙大面空鼓裂纹问题的原因是（）A商品砼坍落度过大，面层收缩形成裂纹B内墙粉刷砂浆配合比失控，强度很底，黄砂含泥量高且为细砂C外墙干挂石材收口于铝合金窗顶处，雨水渗入干挂石材空腔内流向窗顶部位，从窗顶薄弱处渗入室内D因房屋交付时，室内为毛坯，阳台进行地砖施工，室内外高度接近一致, 阳、露台地砖为干粉砂浆铺贴，当雨水飘落到地面后从砖缝渗入干粉砂浆层，且阳、露台多为内坡，渗入雨水在干粉层内于墙根部位形成积水，积水沿砖墙渗入室内。

* 3•以下不属于混凝土配合比直接决定的是（）A强度B和易性C经济性D坍落度* 4•碱骨料反应是混凝土原材料中的水泥、外加剂、混合材和水中的碱（Na2O或A2O）与（）中的活性成分反应，在混凝土浇筑成型后若干午（数年至二、三十年）逐渐反应，反应生成物吸水膨胀使混凝土产生内部应力，膨胀开裂、导致混凝土失去设计性能A原料B骨料C水泥D水====== 多选题部分======* 5•以下属于外墙面工程施工时出现的现场问题的是（）"A阳台外边梁上在进行室内装修后收口不合理，影响外观"B屋面露台防水未施工，墙面石材施工已完成，施工程序颠倒，墙根与屋面露台防水无法施工"C门厅前正面自由落水不合理D窗顶装饰线两边出现大小头现象* 6•预留预埋应按设计图纸要求事先翻样制作，并注明（），在浇筑混凝土前对模板的加固进行检查，保证拆模后预留预埋位置的准确，浇筑后及时复测，出现偏差及时调整A位置B标咼C尺寸D形状o A地下室防水* 7•防水工程包括（）Useful Documents’ B有防水要求的房间（如厨卫间）"D外墙的防渗漏====== 判断题部分======*8•屋面工程施工中，现场出现屋面顺水条间距未满足规定要求；屋面平整度差，引起局部用多根小木方支垫的问题时，我们的处理建议加强过程控制，确保每道施工程序按规范标准施工。

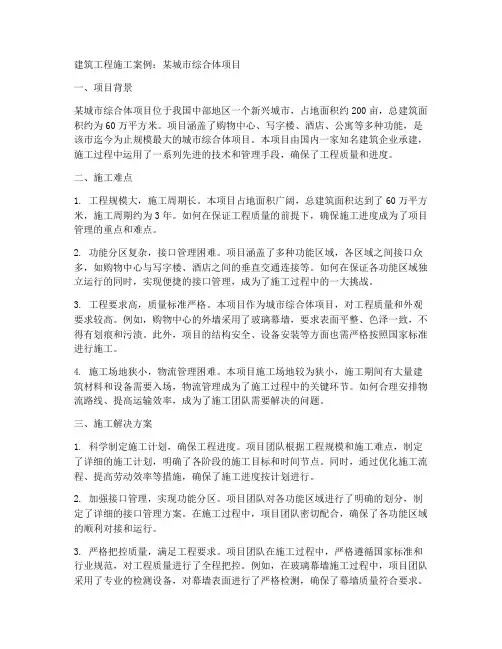

建筑工程施工案例：某城市综合体项目一、项目背景某城市综合体项目位于我国中部地区一个新兴城市，占地面积约200亩，总建筑面积约为60万平方米。

项目涵盖了购物中心、写字楼、酒店、公寓等多种功能，是该市迄今为止规模最大的城市综合体项目。

本项目由国内一家知名建筑企业承建，施工过程中运用了一系列先进的技术和管理手段，确保了工程质量和进度。

二、施工难点1. 工程规模大，施工周期长。

本项目占地面积广阔，总建筑面积达到了60万平方米，施工周期约为3年。

如何在保证工程质量的前提下，确保施工进度成为了项目管理的重点和难点。

2. 功能分区复杂，接口管理困难。

项目涵盖了多种功能区域，各区域之间接口众多，如购物中心与写字楼、酒店之间的垂直交通连接等。

如何在保证各功能区域独立运行的同时，实现便捷的接口管理，成为了施工过程中的一大挑战。

3. 工程要求高，质量标准严格。

本项目作为城市综合体项目，对工程质量和外观要求较高。

例如，购物中心的外墙采用了玻璃幕墙，要求表面平整、色泽一致，不得有划痕和污渍。

此外，项目的结构安全、设备安装等方面也需严格按照国家标准进行施工。

4. 施工场地狭小，物流管理困难。

本项目施工场地较为狭小，施工期间有大量建筑材料和设备需要入场，物流管理成为了施工过程中的关键环节。

如何合理安排物流路线、提高运输效率，成为了施工团队需要解决的问题。

三、施工解决方案1. 科学制定施工计划，确保工程进度。

项目团队根据工程规模和施工难点，制定了详细的施工计划，明确了各阶段的施工目标和时间节点。

同时，通过优化施工流程、提高劳动效率等措施，确保了施工进度按计划进行。

2. 加强接口管理，实现功能分区。

项目团队对各功能区域进行了明确的划分，制定了详细的接口管理方案。

在施工过程中，项目团队密切配合，确保了各功能区域的顺利对接和运行。

3. 严格把控质量，满足工程要求。

项目团队在施工过程中，严格遵循国家标准和行业规范，对工程质量进行了全程把控。

（建筑⼯程）案例分析-超经典案例1A4210331.背景图1A421033-1是某项⽬的钢筋混泥⼟⼯程施⼯⽹络计划。

其中，⼯作A、B、D是⽀模⼯程；C、E、G是钢筋⼯程；F、H、I 是浇筑混泥⼟⼯程。

箭线之下是持续时间（周），箭线之上是预算费⽤，并列⼊了表1A421033中。

计划⼯期12周。

⼯程进⾏到第9周时，D⼯作完成了2周，E⼯作完成了1周，F⼯作已经完成，H⼯作尚未开始。

2.问题（1）请绘制本例的实际进度前锋线。

（2）第9周结束时累计完成造价多少？按挣值法计算其进度偏差是多少？（3）如果后续⼯作按计划进⾏，试分析上述实际进度情况对计划⼯期产⽣了什么影响？（4）重新绘制第9周⾄完⼯的时标⽹络计划。

隐藏分析与答案（1）绘制第9周的实际进度前锋线根据第9周的进度检查情况，绘制的实际进度前锋线见图1A421033-2，现对绘制情况进⾏说明如下：为绘制实际进度前锋线，⾸先将图1A421033-1般到了时标表上；确定第9周为检查点；由于D⼯作只完成了2周，故在该箭线上（共3周）的2/3处（第8周末）打点；由于E ⼯作（2周）完成了1周，故在1/2处打点；由于F⼯作已经完成，⽽H⼯作尚未开始，故在H⼯作的起点打点；⾃上⽽下把检查点和打点连起来，便形成了图1A421033-2的实际进度前锋线。

（2）根据第9周检查结果和表1A421033中所列数字，计算已完成⼯程预算造价是：A+B+2/3D+1/2E+C+F=12+10+2/3×12+1/2×22+25+9=75万元到第9周应完成的预算造价可从图1A421033-2中分析，应完成A、B、D、E、C、F、H,故：A+B+D+E+C+F+H=12+10+12+22+25+9+8=98万元根据据值法计算公式，进度偏差为：SV=BCWP-BCWS=75-98=-23万元，即进度延误23万元。

进度绩效指数为：SPI=BCWP/BCWS=75/98=0.765=76.5%,即完成计划的76.5%。

建筑施工安全事故案例分析第一章工程坍塌事故案例第一章工程坍塌事故案例案例一：湖南省凤凰县“08·13”大桥坍塌事故案例二：安徽省合肥市“05·30”沟槽坍塌事故案例三：青海省西宁市“04·27”边坡坍塌事故案例四：北京市海淀区“03·28”地铁坍塌事故案例五：湖南省永州市“09·21”楼房坍塌事故案例六：黑龙江省大庆市“08·06”围墙倒塌事故案例七：山东省文登市“06·06”景观桥坍塌事故案例八：北京市海淀区“02·21”临建房屋坍塌事故案例九：云南省景谷县“02·21”房屋倒塌事故案例十：重庆市南岸区“01·17”边坡坍塌事故案例十一：湖北省襄樊市“01·16”沟槽坍塌事故案例十二：黑龙江省哈尔滨市“01·04”基坑坍塌事故案例十三：甘肃省定西市“07·04”化粪池坍塌事故案例一：湖南省凤凰县“08.1 3”大桥坍塌事故一、事故简介2007年8月13日，湖南省凤凰县堤溪沱江大桥在施工过程中发生坍塌事故，造成64人死亡、4人重伤、18人轻伤，直接经济损失3974.7万元。

堤溪沱江大桥全长328.45 m，桥面宽13 m，桥墩高33 m，设39／6纵坡，桥型为4孔65 m跨径等截面悬链线空腹式无铰拱桥，且为连拱石桥。

2007年8月13日，堤溪沱江大桥施工现场7支施工队、15名施工人员正在进行1～3号孔主拱圈支架拆除和桥面砌石、填平等作业。

施工过程中，随着拱上荷载的不断增加，1号孔拱圈受力较大的多个断面逐渐接近和达到极限强度，出现开裂、掉渣，接着掉下石块。

最先达到完全破坏状态的O号桥台侧2号腹拱下方的主拱断面裂缝不断张大下沉，下沉量最大的断面右侧拱段(1号墩侧)带着2号横墙向O 号台侧倾倒，通过2号腹拱挤压1号腹拱，因1号腹拱为三铰拱，承受挤压能力最低而迅速破坏下塌。

受连拱效应影响，整个大桥迅速向O号台方向坍塌，坍塌过程持续了大约30s。

案例一：工程质量问题某市一项住宅楼工程在施工过程中，由于施工方未严格按照设计要求和施工规范进行施工，导致工程质量存在严重问题。

在工程验收时，验收单位发现了这一问题，要求施工方立即整改。

然而，施工方以各种理由拖延整改，甚至试图掩盖问题。

最终，在有关部门的介入下，施工方才被迫进行整改，导致工程延期交付，给业主造成了巨大损失。

分析：1. 施工方在施工过程中，未严格按照设计要求和施工规范进行施工，违反了施工质量管理的相关规定。

2. 施工方在质量问题被发现后，未能及时整改，甚至试图掩盖问题，违反了工程质量管理的法律法规。

3. 验收单位在验收过程中，未能及时发现质量问题，存在失职行为。

4. 业主在工程延期交付后，未能及时维护自身权益，导致损失扩大。

案例二：安全事故某建筑公司在一项高层建筑施工过程中，由于施工现场安全管理不到位，导致一起高处坠落事故。

事故发生后，有关部门对施工现场进行了检查，发现施工现场安全设施不完善，高处作业未采取必要的安全措施，施工现场管理人员对安全生产法律法规了解不足，未能及时发现和消除安全隐患。

分析：1. 建筑公司未能严格遵守安全生产法律法规，施工现场安全管理不到位，导致安全事故发生。

2. 施工现场安全设施不完善，高处作业未采取必要的安全措施，违反了施工安全规定。

3. 施工现场管理人员对安全生产法律法规了解不足，未能及时发现和消除安全隐患，违反了安全生产管理的规定。

4. 事故发生后，建筑公司未能及时采取有效措施，对受害者进行救治和赔偿。

案例三：合同纠纷某工程项目在施工过程中，业主与施工方发生合同纠纷。

业主认为施工方未能按照合同约定完成工程，要求施工方支付违约金。

而施工方则认为工程进度受到不可抗力因素影响，不应承担违约责任。

双方在合同纠纷中，各自提出了有利于自己的证据。

分析：1. 合同纠纷的产生是由于双方在合同履行过程中，对合同条款的理解和执行存在分歧。

2. 业主在合同履行过程中，未能充分了解工程进度和质量情况，导致纠纷发生。

建筑工程施工案例分析一、背景介绍随着我国经济的快速发展，城乡建设日益加快，建筑工程施工安全问题日益突出。

建筑工程施工安全关系到工人生命财产安全，关系到工程质量、进度和投资效益，是国家安全生产的重要组成部分。

本文将以某地村民委员会的建筑安装施工项目为背景，分析建筑工程施工中的安全问题及其原因，并提出相应的预防措施。

二、案例概述1. 建设单位：某地村民委员会2. 总承包人：承某（自然人）3. 脚手架施工单位：某钢模钢管出租站（无建筑脚手架搭建资质）4. 事故发生时间：2018年3月6日5. 事故描述：某地村民委员会与承某签订的建筑安装施工合同中，脚手架工程被口头分包给某钢模钢管出租站。

某钢模钢管出租站与曹某签订的脚手架施工班组协议中，脚手架工程的劳务分包给曹某，后曹某因工作繁忙，介绍丁某承接脚手架工程的劳务分包。

2018年3月6日，某钢模钢管出租站与丁某补签了脚手架施工班组协议，将脚手架工程的劳务分包给丁某。

事故发生时，死者朱某无建筑施工特种作业操作资格证。

三、案例分析1. 资质问题：某钢模钢管出租站作为脚手架施工单位，没有建筑脚手架搭建资质，违反了相关法规要求。

这导致了施工过程中安全管理的缺失，为事故发生埋下了隐患。

2. 分包问题：脚手架工程口头分包给某钢模钢管出租站，且分包过程中存在多次转包，导致施工队伍素质参差不齐，难以保证施工安全。

3. 安全管理缺失：在某钢模钢管出租站与曹某、丁某的合同签订过程中，未能严格履行安全检查职责，对施工队伍的安全管理水平及施工质量缺乏有效监管。

4. 施工人员素质问题：死者朱某无建筑施工特种作业操作资格证，表明施工人员素质参差不齐，不具备相应的施工技能和安全意识。

四、预防措施1. 严格资质审查：建设单位应严格审查施工单位的资质，确保施工单位具备相应的施工能力和安全资质。

2. 规范分包行为：建设单位应规范分包行为，禁止施工单位之间进行多次转包，确保施工队伍的稳定性和安全性。

1、某建筑工程，建筑面积2382㎡，地上10层，地下2层(地下水位一2.0m)。

采用筏板基础，底板厚度1100mm，混凝土强度等级C30。

主体结构为非预应力现浇混凝土框架剪力墙结构(柱网为9m x 9m，局部柱距为6m)，梁模板起拱高度分别为20mm、12mm。

抗震设防烈度7度。

梁、柱受力钢筋为HRB335，接头采用挤压连接。

各层柱混凝土强度等级为C30。

该工程室内地面采用木地板。

事件一：钢筋工程施工时，发现梁、柱钢筋的焊接接头有位于梁、柱端箍筋加密区的情况。

在现场留取接头试件样本时，是以同一层每600个为一验收批，并按规定抽取试件样本进行合格性检验。

事件二：底板混凝土浇筑中，为控制裂缝，拌制水泥采用低水化热的矿渣水泥，混凝土浇筑后10h进行覆盖并开始浇水，浇水养护持续l0d。

问题：1．该工程梁模板的起拱高度是否正确？说明理由。

模板拆除时，混凝土强度应满足什么要求？2．事件一中，梁、柱端箍筋加密区出现焊接接头是否妥当？如不可避免，应如何处理？按规范要求指出本工程挤压接头的现场检验验收批确定有何不妥？应如何改正？3．事件二中，底板混凝土的养护开始与持续时间是否正确？说明理由。

参考答案：1．该工程梁模板的起拱高度是正确的。

理由：对跨度大于4m的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度应为跨度的1/1000~3/1000。

对于跨度为9 m的梁模板的起拱高度应为9~27mm；对于跨度为6m的梁模板的起拱高度应为6~l8mm。

模板拆除时，混凝土强度应达到设计的混凝土立方体抗压强度标准值的100%2．事件一中，梁、柱端箍筋加密区出现挤压接头不妥，接头位置应放在受力较小处。

如不可避免，宜采用机械连接，且钢筋接头面积百分率不应超过50%。

本工程挤压接头的现场检验验收的不妥之处是以同一层每600个为一验收批。

正确做法：同一施工条件下采用同一批材料的同等级、同形式、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。

建设工程施工案例分析一、案例背景某工程项目公司（以下简称“甲方”）与某建筑工程公司（以下简称“乙方”）签订了一份建设工程施工合同，约定乙方承担甲方一项住宅小区的建设工程施工任务。

合同中约定了工程价款、施工期限、质量标准等条款。

工程顺利进行，但在施工过程中，乙方由于管理不善，导致工程质量问题频发，严重影响了工程进度和质量。

甲方多次要求乙方整改，但问题并未得到有效解决。

二、案例分析1. 质量问题原因分析根据现场检查和调查，乙方在施工过程中存在以下问题：（1）施工人员素质不高，不具备相应的专业技术和操作能力；（2）施工材料不合格，部分材料未经过严格检测；（3）现场管理混乱，安全防护措施不到位；（4）施工方案不科学，未根据实际情况进行调整。

2. 合同履行情况分析根据合同约定，乙方应按照工程进度和质量标准完成施工任务。

然而，在实际施工过程中，乙方未能遵守合同约定，导致工程质量问题频发。

甲方多次要求乙方整改，但问题并未得到有效解决。

根据合同条款，甲方有权追究乙方的违约责任。

3. 法律后果分析根据《中华人民共和国合同法》和《建设工程质量管理条例》等相关法律法规，乙方在施工过程中存在质量问题，应承担以下法律后果：（1）承担工程质量整改费用；（2）支付违约金；（3）因工程质量问题导致工程延期，乙方应承担相应的工程延期损失；（4）若乙方严重违约，甲方有权解除合同，并追究乙方相应的赔偿责任。

三、解决方案1. 乙方应立即对工程质量问题进行整改，确保工程质量符合合同约定和法律法规要求。

2. 乙方应支付违约金，赔偿甲方因工程质量问题导致的损失。

3. 甲方有权对乙方进行信用惩戒，限制乙方在一定期限内参加招标投标活动。

4. 甲方有权解除合同，并要求乙方承担合同解除后的赔偿责任。

四、总结本案例中，乙方由于管理不善，导致工程质量问题频发，严重影响了工程进度和质量。

根据合同约定和法律法规，乙方应承担相应的违约责任。

通过分析本案例，我们可以得出以下启示：1. 施工单位应加强施工现场管理，确保施工质量；2. 施工单位应严格按照合同约定履行合同义务；3. 甲方有权依法追究乙方的违约责任，维护自身合法权益；4. 建设工程质量问题不容忽视，各方主体应严格遵守法律法规，共同保障工程质量。
