电热水器-教案

【课题】第五章电热水器第一节电热开水瓶新授课【教学目标】1．知识目标：熟悉电热开水瓶、电热饮水机的结构和主要部件的作用及原理，理解电热开水瓶、电热饮水机的电路。

2．能力目标：能够排除电热开水瓶、电热饮水机的常见故障。

3．情感目标：激发学生浓厚的学习兴趣，培养学生严谨的科学态度，锻炼实际分析能力。

【教学重点】电热开水瓶、电热饮水机的结构及电路原理。

【教学难点】电路原理。

【教学方法】读书指导法、分析法、演示法、练习法。

【课时安排】2课时（90分钟）。

【教学过程】〖导入〗（3分钟）电热水器是用电加热的方法获得饮、用水的电热器具。

常用电热水器主要有电热开水瓶、电热饮水机、电热淋浴器等。

〖新课〗第一节电热开水瓶一、类型和规格结构分：单层控温式、双层控温式、带气压吸水装置的、带有储水装置的自动加热开水瓶。

出水方式分：手动式、电动式。

温控方式分：可调式、不可调式。

功能分：带重煮功能、不带重煮功能。

规格是按内胆容量分的。

功率400 ~ 1 000 W。

二、结构外壳：两块马口铁，表面喷防锈漆。

内胆：不锈钢，底部有动断型快动温控器。

电动出水装置：电磁泵、出水管、出水嘴。

显示系统：内胆与外胆之间，水位尺和连通管。

磁力插头：上、下盖、触片及簧片、铁氧体磁钢和导磁片等。

电热器：主加热器、保温加热器，如图。

安装在内胆下部，并紧贴内胆外表面安装。

三、电路及工作原理如图电路图。

加热时接通220 V电源，经FU 和ST、HL1、EH1通电加热。

达到预定的温度后，ST 触点断开，切断EH1、HL1，HL2 亮。

电源经整流二极管VD，向EH2 通入脉动直流电，水温保持在95℃左右。

饮用开水时，按下微动开关，由出水嘴中流流出。

四、常见故障及检修（一）主加热器不发热原因：1. 电源进线松动或超温熔断器与温控器、温控器与电加热器的接头脱落2. 温控器触点接触不良3. 主加热器损坏检修：1. 检查接线连接情况，如松脱则予以重新接好2. 用万用电表R 1挡测温控器动断触点阻值应为零，如为无穷大，则已损坏，应更换同型号的温控器3. 用万用电表R 1挡测主加热器，正常直流电阻应为68 ~ 79 之间如相差很大，则应更换（二）保温加热器不发热原因：1. 超温熔断器与整流二极管、整流二极管与保温加热器之间的接头松动2. 整流二极管断路3. 保温加热器损坏检修：1. 检查各接头连接情况，如松动，则重新接好2. 用万用电表电阻挡测二极管正反向电阻，如都为无穷大，则损坏，应更换耐压400 V 上、电流在1 A以上的整流二极管3. 用万用电表R1挡测保温加热器，正常直流应为726 ~ 847 之间，如相差很大，则应更换。

小学劳动技术规范使用家庭用电器教案一、教学目标：1. 了解家庭用电器的基本分类和主要功能。

2. 掌握家庭用电器的正确使用方法和安全注意事项。

3. 培养学生使用家庭用电器的规范意识和技能。

二、教学内容：1. 家庭用电器的分类和主要功能。

2. 家庭用电器的正确使用方法。

3. 家庭用电器的安全注意事项。

三、教学过程：1. 导入（5分钟）教师可以通过展示一些家庭用电器的图片或实物，让学生讨论这些电器用途和功能，并引入本课的话题。

2. 知识讲解（10分钟）a. 家庭用电器的分类和主要功能：- 厨房电器：电饭煲、电磁炉、榨汁机等。

- 卫生间电器：电热水器、电吹风、电动剃须刀等。

- 客厅电器：电视机、电风扇、空调等。

- 卧室电器：电子钟、台灯、电脑等。

通过图片和示例，向学生介绍不同家庭用电器的分类和主要功能。

b. 家庭用电器的正确使用方法：- 插拔插头要稳定，不可在插头上扯动电线。

- 使用电器前要检查电线是否有损坏。

- 使用电器时要保持手干燥。

- 使用电器后要及时拔掉插头。

- 不适宜自行修理电器，应该请专业人员维修。

c. 家庭用电器的安全注意事项：- 不要将电器放在水或潮湿的地方。

- 不要将电器放在易燃物附近。

- 不要同时使用多个电器。

- 不要长时间使用电器，以免过热。

- 不要将插头插反。

3. 示范操作（15分钟）教师可以选择一到两个家庭用电器，例如电风扇或电饭煲，展示正确的使用方法，并强调使用过程中的安全注意事项。

随后，邀请几名学生上台进行操作演示，并纠正他们的错误。

4. 分组活动（15分钟）将学生分为小组，发放一份家庭用电器的情景练习材料给每个小组。

要求学生根据材料中的情景，讨论并列出该情景下的正确使用方法和安全注意事项。

每个小组派一名代表进行汇报。

5. 深化练习（15分钟）学生进行家庭用电器安全小测验，包括选择题和简答题。

考察学生对家庭用电器使用方法和安全注意事项的理解和掌握情况。

6. 总结归纳（10分钟）请学生回顾今天的课程内容，简要归纳家庭用电器的分类和主要功能，正确使用方法和安全注意事项，并进行口头复述。

家用电器教案(通用一、教学内容本节课选自《物理》教材第七章第三节——《家用电器的工作原理及使用》。

详细内容主要包括：家用电器的分类、常见家用电器的原理及使用方法、安全用电常识。

二、教学目标1. 知识与技能：使学生了解家用电器的分类，掌握常见家用电器的原理及使用方法。

2. 过程与方法：培养学生运用物理知识分析解决实际问题的能力。

3. 情感态度与价值观：增强学生的安全意识，提高安全用电素养。

三、教学难点与重点重点：家用电器的工作原理及使用方法。

难点：家用电器的工作原理及其在实际应用中的安全性。

四、教具与学具准备1. 教具：家用电器实物（如电风扇、洗衣机、电饭煲等）、多媒体设备。

2. 学具：安全用电常识宣传册、物理实验器材。

五、教学过程1. 引入：通过展示家用电器的实物，引导学生说出生活中常见的家用电器，激发学生的学习兴趣。

2. 讲解：介绍家用电器的分类、工作原理及使用方法。

（1）家用电器分类：按功能可分为生活电器、厨房电器、个人护理电器等。

（2）家用电器工作原理：以电风扇、洗衣机、电饭煲为例，讲解其工作原理。

（3）家用电器使用方法：讲解安全用电常识，强调正确使用家用电器的重要性。

3. 实践：组织学生进行安全用电实验，加深对家用电器安全性的认识。

4. 例题讲解：讲解与家用电器相关的物理题目，巩固所学知识。

5. 随堂练习：布置与家用电器相关的练习题，检验学生学习效果。

六、板书设计1. 家用电器的分类2. 家用电器的工作原理及使用方法3. 安全用电常识七、作业设计1. 作业题目：（1）列举出你家中使用的家用电器，并说明它们的工作原理。

（2）如何正确使用家用电器？请举例说明。

2. 答案：（1）略。

（2）正确使用家用电器的方法：如使用电风扇时，不要将手指伸入叶片内；使用电饭煲时，不要将电源线浸泡在水中等。

八、课后反思及拓展延伸1. 反思：本节课是否将家用电器的原理及使用方法讲清楚，学生是否掌握了安全用电常识。

第1篇教学目标：1. 让幼儿了解热水器的基本结构和安全使用知识。

2. 培养幼儿的安全意识，提高自我保护能力。

3. 增强幼儿对家庭电器安全的认识，预防意外事故的发生。

教学对象：幼儿（3-6岁）教学时间：1课时教学准备：1. 热水器实物或图片2. 安全教育PPT3. 小组讨论材料4. 安全标志图片5. 互动游戏道具教学过程：一、导入（5分钟）1. 教师出示热水器实物或图片，引导幼儿观察并提问：“小朋友们，你们知道这是什么吗？它在我们的生活中有什么作用呢？”2. 幼儿回答后，教师总结：“热水器是一种帮助我们洗热水澡的家用电器。

”二、基本知识讲解（15分钟）1. 热水器的结构：- 教师展示热水器实物，讲解其基本结构，如：水箱、加热器、温度控制器等。

- 通过图片或视频，让幼儿了解热水器的工作原理。

2. 热水器的安全使用：- 强调热水器使用时必须关闭电源，防止触电。

- 教育幼儿不要在热水器周围玩耍，避免发生意外。

- 告诉幼儿不要用手触摸热水器的外壳，以防烫伤。

三、小组讨论（10分钟）1. 教师将幼儿分成小组，每组发放讨论材料。

2. 讨论话题：如何安全使用热水器，预防意外事故的发生。

3. 每组选派代表分享讨论成果。

四、安全标志学习（10分钟）1. 教师展示安全标志图片，如：禁止触摸、危险、高温等。

2. 解释每个标志的含义，让幼儿认识并理解。

五、互动游戏（10分钟）1. 游戏名称：《安全小卫士》2. 游戏规则：- 教师出示安全标志，幼儿需要迅速找到对应的标志并说出其含义。

- 找到正确答案的小组得分，得分最高的小组获胜。

六、总结与延伸（5分钟）1. 教师总结本节课的学习内容，强调安全使用热水器的重要性。

2. 延伸活动：鼓励幼儿回家后向家人宣传热水器安全知识，共同营造安全的家庭环境。

教学反思：1. 本节课通过实物展示、图片讲解、小组讨论、互动游戏等多种形式，让幼儿了解了热水器的基本结构和安全使用知识。

2. 在教学过程中，教师注重培养幼儿的安全意识，提高自我保护能力。

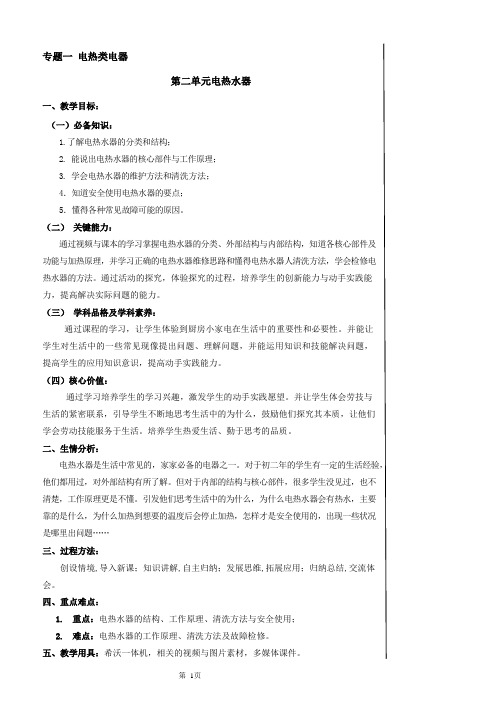

专题一电热类电器第二单元电热水器一、教学目标：（一）必备知识：1.了解电热水器的分类和结构；2. 能说出电热水器的核心部件与工作原理；3. 学会电热水器的维护方法和清洗方法；4．知道安全使用电热水器的要点；5．懂得各种常见故障可能的原因。

（二）关键能力：通过视频与课本的学习掌握电热水器的分类、外部结构与内部结构，知道各核心部件及功能与加热原理，并学习正确的电热水器维修思路和懂得电热水器人清洗方法，学会检修电热水器的方法。

通过活动的探究，体验探究的过程，培养学生的创新能力与动手实践能力，提高解决实际问题的能力。

（三）学科品格及学科素养：通过课程的学习，让学生体验到厨房小家电在生活中的重要性和必要性。

并能让学生对生活中的一些常见现像提出问题、理解问题，并能运用知识和技能解决问题，提高学生的应用知识意识，提高动手实践能力。

（四）核心价值：通过学习培养学生的学习兴趣，激发学生的动手实践愿望。

并让学生体会劳技与生活的紧密联系，引导学生不断地思考生活中的为什么，鼓励他们探究其本质，让他们学会劳动技能服务于生活。

培养学生热爱生活、勤于思考的品质。

二、生情分析：电热水器是生活中常见的，家家必备的电器之一。

对于初二年的学生有一定的生活经验，他们都用过，对外部结构有所了解。

但对于内部的结构与核心部件，很多学生没见过，也不清楚，工作原理更是不懂。

引发他们思考生活中的为什么，为什么电热水器会有热水，主要靠的是什么，为什么加热到想要的温度后会停止加热，怎样才是安全使用的，出现一些状况是哪里出问题……三、过程方法：创设情境,导入新课；知识讲解,自主归纳；发展思维,拓展应用；归纳总结,交流体会。

四、重点难点：1. 重点：电热水器的结构、工作原理、清洗方法与安全使用；2. 难点：电热水器的工作原理、清洗方法及故障检修。

五、教学用具：希沃一体机，相关的视频与图片素材，多媒体课件。

六、教学课时：2 课时七、设计思路：情境创设→实践探究交流新知→探讨知识应用→课堂总结反思八、教学过程：第一课时：一．引入（一）思考：看到电热水器，你会想到什么？电热水器在我们日常生活中扮演着重要的角色，天气冷的时候用电热水器就可以洗上热水澡，真的是为我们的生活提供了很大的便利。

《家庭用电》教案一、教学目标：1. 让学生了解家庭用电的基本知识，知道家庭用电的组成部分和用电设备的工作原理。

2. 培养学生安全用电的意识，掌握安全用电的基本原则。

3. 让学生学会正确使用家庭电器，提高生活自理能力。

二、教学内容：1. 家庭用电的组成部分：电源、电线、插座、电器等。

2. 家庭用电设备的工作原理：电器的启动、运行、停止等过程。

3. 安全用电的原则：不接触低压带电体、不靠近高压带电体。

4. 正确使用家庭电器：电饭锅、电热水器、洗衣机等。

三、教学重点与难点：1. 教学重点：家庭用电的组成部分、家庭用电设备的工作原理、安全用电的原则、正确使用家庭电器。

2. 教学难点：家庭用电设备的工作原理、安全用电的原则。

四、教学方法：1. 采用讲授法，讲解家庭用电的基本知识和安全用电的原则。

2. 采用演示法，展示家庭用电设备的运行过程。

3. 采用实践操作法，让学生动手操作家庭电器，学会正确使用。

五、教学准备：1. 教学PPT、图片、视频等资料。

2. 家庭用电设备模型或实物。

3. 安全用电演示道具。

4. 学生分组，每组配备相应家庭电器。

六、教学过程：1. 导入新课：通过展示家庭用电场景图片，引导学生关注家庭用电，激发学习兴趣。

2. 讲解家庭用电的组成部分，介绍电源、电线、插座、电器等的作用和相互关系。

3. 讲解家庭用电设备的工作原理，以电饭锅、电热水器、洗衣机等为例，说明其启动、运行、停止等过程。

4. 强调安全用电的原则，让学生明白不接触低压带电体、不靠近高压带电体的意义。

5. 演示家庭电器正确使用方法，引导学生动手操作，巩固所学知识。

6. 课堂小结：回顾本节课所学内容，总结家庭用电的组成部分、工作原理、安全原则和正确使用方法。

七、课堂练习：1. 填空题：（1）家庭用电主要包括______、______、______、______等。

（2）电器的工作原理是______、______、______等过程。

家用电器的规范使用（教案）一、教学目标1. 让学生了解家用电器的种类、功能和正确使用方法。

2. 培养学生安全使用家用电器的意识，提高自我保护能力。

3. 培养学生节能环保的观念，养成节约用电的好习惯。

二、教学内容1. 家用电器的种类和功能2. 家用电器的正确使用方法3. 家用电器的安全使用注意事项4. 家用电器的节能环保措施三、教学重点与难点1. 教学重点：家用电器的正确使用方法、安全使用注意事项、节能环保措施。

2. 教学难点：家用电器的安全使用注意事项、节能环保措施。

四、教学过程1. 导入新课1.1 老师出示一些家用电器的图片，让学生说出它们的名称和功能。

1.2 学生分享自己家里常用的家用电器，交流使用心得。

2. 学习家用电器的正确使用方法2.1 老师讲解常用家用电器的正确使用方法，如电视、冰箱、洗衣机等。

2.2 学生跟随老师一起操作，学会正确使用家用电器。

2.3 学生分组讨论，总结正确使用家用电器的方法。

3. 学习家用电器的安全使用注意事项3.1 老师讲解家用电器安全使用的注意事项，如避免水接触电器、不要在通电状态下维修电器等。

3.2 学生分享自己或家人在使用家用电器时遇到的危险情况，分析原因，总结教训。

3.3 学生分组讨论，总结家用电器安全使用的注意事项。

4. 学习家用电器的节能环保措施4.1 老师讲解家用电器节能环保的措施，如合理设置温度、使用节能电器等。

4.2 学生分享自己家里采取的节能环保措施，交流经验。

4.3 学生分组讨论，总结家用电器节能环保的措施。

5. 总结与反思5.1 老师引导学生总结本节课所学内容，强调家用电器的正确使用、安全使用和节能环保的重要性。

5.2 学生分享自己的学习收获，提出改进意见和建议。

五、课后作业（课后自主完成）1. 列举自己家里常用的家用电器，了解它们的功能和正确使用方法。

2. 调查家人在使用家用电器时是否存在安全隐患，提出改进措施。

3. 设计一份家用电器节能环保宣传海报，倡导节约用电。

（首师大版）五年级科学下册教案17.电热器教学目标：1.指导学生认识各种各样的电热器，了解电热器的特征、构造及用途、知道电热器是利用电能转化成热能的原理制成的。

2.初步学会制作简易电热切割器，并会用它切割字或图案。

通过设计制作电热切割器，培养学生的动手能力。

3.通过学生的动手实验和制作，培养学生认真细致的科学态度和创造性思维。

教学重点：通过学生的观察，认识各种各样的电热器，知道电热器是利用电能转化成热能的原理制成的。

教学难点：了解电热器的特征，能正确认识日常生活中的电热器。

教学准备：电池、电池夹、导线、电热丝、框架、细钢丝、开关、泡沫塑料、电热水器、电炉、教学学具等。

实物投影仪、课件。

教学过程：一、1.出示各种事先切割好的泡沫塑料图片，问：漂亮吗？2.讲述：这都是老师用自制的一个小工具切割的。

就是这个小工具。

（出示电热切割器）看！老师就是这样进行切割的！师在实物投影下演示。

3.谈话：这么好玩的小工具，你们想拥有一个吗？（想）老师已经为你们提供了制作的材料，但是老师想请你们帮一个忙：下星期老师要上一节心理课，需要一些图形。

看，课件出示图片，你们能不能帮老师这个忙？二、学习新课：（一）制作电热切割器。

1.过渡：下面我们准备开始制作这个小工具！2.在制作之前老师有一些安全提示要提示大家。

3.课件出示：（1）不要被电热丝扎破手指；（2）调节电热丝的温度时，要用泡沫塑料，不要用手试；（3）使用完或暂停使用时，要断开电路。

4.活动：好！下面我们进行制作活动，看哪个小组动作迅速！5.学生制作电热切割器、裁减泡沫。

6.展示。

下面把你们每组切割好的图片利用胶条粘到黑板上来，让大家欣赏欣赏！7.小结：通过大家刚才的制作与切割可帮了老师大忙了，真感谢大家！（二）认识电热器的构造及原理过渡：这么个小工具就能够切割泡沫塑料，你们想过这是为什么吗？（有根金属丝，通电就热了，所以就能进行切割……）1.谈话：到底是不是像我们想的那样呢？你们可以看一看它的构造、材料到底什么样。

可编辑修改精选全文完整版家用电器教案六篇家用电器教案六篇在教学工作者实际的教学活动中，总归要编写教案，教案是教材及大纲与课堂教学的纽带和桥梁。

快来参考教案是怎么写的吧！下面是小编整理的家用电器教案6篇，仅供参考，大家一起来看看吧。

家用电器教案篇1活动目标1、了解家用电器的不同用途，引导幼儿尝试按照家电的用途来进行分类。

2、体验家用电器给人们带来的方便和快乐。

环境创设各类家用电器的图片重点与难点按照家用电器的用途进行分类活动过程：一、交流各自的家电1、谁愿意上来介绍一下家用电器的名字？2、这些家电有什么用用途吗？小结：家电有这么多的用途，它给我们生活带来了方便和快乐，所以我们大家都喜欢使用家用电器。

二、按照家用电器的用途分类1、今天老师带来了许多家用电器的卡片，这么多的卡片，我们小朋友能不能把他们分到三个圈内？2、你们每个小组都动动脑筋我们能怎么分？（小组分类操作）3、谁来说说你们一组是怎么分的？为什么这么分？请说说理由。

4、刚才小朋友分的方法都不一样，家用电器的用途我们都知道了，老是想请你们从用途上分能不能分成三类？三、按标记验证分类老师画了三个标记，你们猜猜表示什么意思？小朋友看看可以放到哪个圈内。

小结：原来第一个圈的家用电器都可以用来加工我们吃的食品，第二个圈的家用电器可以丰富我们的娱乐生活，第三个圈的家用电器可以帮助我们清洁。

价值分析：通过欣赏图画引导幼儿初步感知第几的概念，通过引导幼儿表述第几页上有几个初步感知序数和基数的区别。

通过相互欣赏和交流的环节继续感知基数和序数。

并总结得出它们的区家用电器教案篇2活动目标了解常用家用电器的用途及使用方法。

活动准备家用电器的图片，教师自制的家用电器。

自制教具小房子活动过程一、故事导入：我们之前的好朋友Peter搬新家了，他们的家里刚刚装修好，今天啊，他请我们到他家里去做客，那我们一起去看一下吧!打开自制教具小房子第一页：我们快看，他们家里装修的好漂亮啊，还买了好多的新家具，咦~还有好多新买的家用电器呢!这是什么呀?(老师指着电视机问)小朋友回答“电视机”，然后再翻开第二页：我们来到了是厨房：哦，这个是什么东东呢?(老师指着电冰箱问)小朋友回答：冰箱。

教科版物理九年级全册第九章《家庭用电》教学教案第九章家庭用电本章内容概述本章主要介绍了家庭生活中常见的用电器，生活用电的常识，结合生活实际了解家庭电路是由进户线、导线、电能表、总开关、保险盒、插座和家用电器等组成的；火线和零线间有220Ｖ的电压；三线插头的一根线要与大地连通；触电的急救知识；了解现代家庭生活中，各种电器、电路的自动化和智能化。
