预埋件计算技术手册2

承受弯剪荷载的预埋件计算1、锚筋的总截面面积计算：11122(1.5)j s st s st r K V A f A f a ≤+20110.85js st r K M h A f a ≤ 式中：1K ——抗剪强度设计安全系数，取1.55；2K ——抗弯强度设计安全系数，取1.50；j V——作用于预埋件的剪切荷载； j M ——作用于预埋件的弯矩，j M F l =；0h ——沿剪力作用方向最外层锚筋中心线之间的距离；1s A 、2s A ——锚筋截面面积；1st f 、2st f ——分别为锚筋1s A 、2s A 的计算抗拉强度设计值，取215Mpa ；r a ——锚筋层数的影响系数，当等间距配置时，二层取1.0；三层取0.9；四层取0.85.1121.551624.8(1.5215215)0.9j s s K V kN A A =⨯=≤⨯⨯+⨯⨯2112.21.501626.40.850.32150.949342.52j s s K M kN m A A =⨯⨯=⋅≤⨯⨯⨯⨯= 2、钢筋的锚固长度计算：/a y t l f d f α=式中：a l ——受拉钢筋的锚固长度；y f ——普通钢筋的抗拉强度设计值； t f ——混凝土轴心抗拉强度设计值，当混凝土强度等级高于C40时，按C40取值；d——钢筋的公称直径；——钢筋的外形系数，光明钢筋取0.16，带肋钢筋取0.14。

根据《混凝土结构设计规范》第9.3.1条规定，当HRB335、HRB400和RRB400级钢筋的直径大于25mm时，其锚固长度应乘以修正系数1.1。

根据《混凝土结构设计规范》第9.3.3条规定，当计算中充分利用纵向钢筋的抗压强度时，其锚固长度不应小于本规范第9.3.1条规定的受拉锚固长度的0.7倍。

根据《混凝土结构设计规范》第10.9.7条规定，受剪和受压直锚筋的锚固长度不应小于15d，d为锚筋的直径。

1。

预埋件工程量计算方案一、概述预埋件是指在混凝土基础、墙体或梁柱中，用来固定其它建筑构件的各种金属件、塑料件或其他材料制成的构件。

预埋件是建筑工程中非常重要的一部分，其质量和数量的准确计算对工程的质量和进度有着至关重要的作用。

因此，建立科学合理的预埋件工程量计算方案，对于工程施工是非常必要的。

二、预埋件的分类根据其用途和性能，预埋件可以分为：预埋螺栓、预埋钢板、预埋嵌筋、预埋拉杆、预埋塑料管、预埋接线盒等。

通常情况下，预埋件需要根据建筑设计图纸和施工工艺进行统一规划和设计，以保证预埋件的安全可靠和合理利用。

三、预埋件工程量计算原则1、按照设计图纸和施工工艺进行计算；2、严格按照预埋件的数量、规格进行计算；3、确定预埋件的种类和用途，进行统一计算和清单编制；4、严格按照国家相关标准和规范进行计算；5、计算过程要进行严格审核，确保计算结果的准确性和可靠性。

四、预埋件工程量计算步骤1、梳理设计图纸和施工工艺，确定预埋件的种类和用途；2、了解预埋件的规格和数量，包括材质、尺寸等；3、采用计算软件进行预埋件工程量计算；4、编制预埋件工程量清单，包括预埋件的名称、规格、数量、用途等详细信息；5、进行数量检查和审核，确保预埋件工程量计算的准确性和可靠性。

五、预埋件工程量计算工具1、计算软件：CAD软件、PKPM软件、AutoCAD等计算软件；2、计算表格：Excel表格、Word文档等；3、计算器：普通计算器、科学计算器等。

六、预埋件工程量计算常用公式1、预埋件体积计算公式预埋件体积 = 预埋件长 × 预埋件宽 × 预埋件高2、预埋件数量计算公式预埋件数量 = （工程量计算总量 / 预埋件体积） × 预留系数3、预埋件重量计算公式预埋件重量 = 预埋件数量 × 预埋件单重4、预埋件成本计算公式预埋件成本 = 预埋件数量 × 预埋件单价七、预埋件工程量计算注意事项1、根据不同的预埋件种类，采用相应的计算公式进行计算；2、在进行数量计算时，一定要考虑到预埋系数，以防出现预埋件数量不足的情况；3、对于复杂的预埋件计算，需要进行多次验证和核查，确保计算结果的正确性；4、在编制清单时，一定要将预埋件的名称、规格、数量、用途等详细信息列清楚，便于施工人员的使用。

19.1Mpa ft= 1.71Mpa300Mpa20mm120mm12040mm20mm (宜大于12和15mm)0.605574最后取为0.60557410.85ar=0.9240mmV N M输入V、N、M699660004279.135取最大值4279.13496mm24279.135491.2281mm说明：2. 锚筋应位于构件的外层主筋内侧。

4.当采用手工焊时，焊缝高度不宜小于6 mm和0.5d（HPB235级钢筋）或0.6d(非HPB235)6.锚筋中心至锚板边缘的距离不应小于2d和40mm.9.受拉直锚筋和弯折锚筋的锚固长度不应小于受拉钢筋锚固长度；当锚筋采用HPB235级钢筋时，预埋件计算(由锚板和对称配置的直锚筋组成）输入混凝土强度fc=输入钢筋屈服强度fy 输入锚筋直径d (宜小于25mm)输入锚筋间距b ( 大于3d和45mm,小于300mm)输入锚筋间距b1( 不应小于6d和70mm,小于300mm )输入锚筋中心至锚板边缘的距离(不小于2d和20mm)输入锚板厚度t 计算系数av: 计算系数ab:( 当采取防止锚板弯曲变形的措施时，可取1.0）锚筋层数的影响系数ar:当等间距布置时(两层1三层0.9四层0.85）沿剪力作用方向最外层锚筋中心之间的距离z 1。

当有剪力、法向拉力和弯矩共同作用时，应按下列两个公式计算，取大值。

5.锚板厚度大于0.6d.受拉和受弯预埋件的锚板厚度尚宜大于b/8.7.对受拉和受弯预埋件，锚筋的间距b,b1和 锚筋至构件边缘的距离c，c1，均不应小于3d和8.对受剪预埋件，锚筋的间距b,b1不应大于300 mm,且b1不应小于6d和70 mm；锚筋至构件边缘的距离c1不应小于6d和70mm，b,c不应小于3d和45mm。

2。

当有剪力、法向压力和弯矩共同作用时，应按下列两个公式计算，取大值。

注：当没有N时，应取1。

的公式进行计算。

抗拉锚固长度la=回目录1.预埋件的受力直锚筋不宜少于4根，不宜多于4层；直径大于8mm，小于25mm.3.锚板宜用Q235钢，与锚筋应采用T形焊。

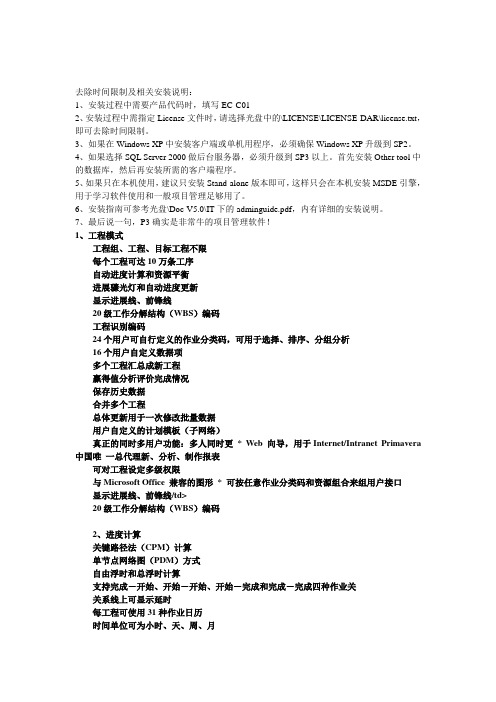

去除时间限制及相关安装说明：1、安装过程中需要产品代码时，填写EC-C012、安装过程中需指定License文件时，请选择光盘中的\LICENSE\LICENSE-DAR\license.txt，即可去除时间限制。

3、如果在Windows XP中安装客户端或单机用程序，必须确保Windows XP升级到SP2。

4、如果选择SQL Server 2000做后台服务器，必须升级到SP3以上。

首先安装Other tool中的数据库，然后再安装所需的客户端程序。

5、如果只在本机使用，建议只安装Stand-alone版本即可，这样只会在本机安装MSDE引擎，用于学习软件使用和一般项目管理足够用了。

6、安装指南可参考光盘\Doc-V5.0\IT下的adminguide.pdf，内有详细的安装说明。

7、最后说一句，P3确实是非常牛的项目管理软件！1、工程模式工程组、工程、目标工程不限每个工程可达10万条工序自动进度计算和资源平衡进展骤光灯和自动进度更新显示进展线、前锋线20级工作分解结构（WBS）编码工程识别编码24个用户可自行定义的作业分类码，可用于选择、排序、分组分析16个用户自定义数据项多个工程汇总成新工程赢得值分析评价完成情况保存历史数据合并多个工程总体更新用于一次修改批量数据用户自定义的计划模板（子网络）真正的同时多用户功能：多人同时更* Web 向导，用于Internet/Intranet Primavera 中国唯一总代理新、分析、制作报表可对工程设定多级权限与Microsoft Office 兼容的图形* 可按任意作业分类码和资源组合来组用户接口显示进展线、前锋线/td>20级工作分解结构（WBS）编码2、进度计算关键路径法（CPM）计算单节点网络图（PDM）方式自由浮时和总浮时计算支持完成－开始、开始－开始、开始－完成和完成－完成四种作业关关系线上可显示延时每工程可使用31种作业日历时间单位可为小时、天、周、月10种进度限制条件9种不同的作业类型作业上可设置停工和复工日期可中断的和可连续的进度计算3、资源和费用管理作业栏位中可显示多个资源资源也可有日历每个工程资源和费用的种类无限平衡和平滑时，作业可以分解、延长和压缩簇资源设置资源的层次结构非线性资源用量可用户定义带平滑的向前和向后平衡都行可变的资源单价和限量资源可驱控作业的工期赢得值（BCWP）直方图，表格和曲线预算值（BCWS）直方图，表格和曲线费用差值和进度差值计算每个工程可有无限个费用科目跟踪预算、本期实际费用、累计实际费用、完成百分比、赢得值、尚需费用，完成时费用自动计算费用规则功能，用户可定义计算规则4、报表和图形150多个预先定义好的报表、矩阵报表和图形，可自定义页眉和页脚绑带Infomaker制表软件完全可自定义显示和输出Web 向导，用于Internet/Intranet发布报表和图形无限显示视图可按任意作业分类码和资源组合来组织工程轮廓图作业可汇总，分组，与目标比较时标网络图既显示横道，又可带逻辑关系可颈状显示横道，及按作业分类码显示不同的颜色和花纹网络图中也可显示时标资源/费用直方图，表格和曲线多层次的排序和选择（过滤器）用户可定义横道、开始和完成端点的颜色、形状、大小、位置界面语言可选择，可形成各种语言的报表打印时可指定页数及自动调整大小OLE用于挂接文本、电子表、图形和影象5、数据交换和二次开发与ODBC兼容的数据库含开发引擎RA，任何与OLE 2.0兼容的开发工具均支持Primavera Post Office 允许远程工作，双向审阅计划和进度更新可采用与MAPI/VIM兼容的邮件系统来互换工程和作业数据可读写MPX文件与MS Project兼容可输入/输出dBASE、Lotus、ASCII与SureTrak（小P3）共享数据6、配置与延伸DataStore for Primavera-P3与Oracle的双向数据接口。

预埋件计算书项目名称_____________构件编号_____________日期_____________设 计_____________校 对_____________审核_____________一、设计示意图5012550125710475二、设计资料钢筋直径: C 20钢筋级别: HRB400f y = 360.00 N/mm 2混凝土强度等级: C30f c = 14.30 N/mm 2f t = 1.43 N/mm 2直锚筋布置: 4 ⨯ 4锚板厚度: t = 20 mm直锚筋横向间距: b = 125 mm直锚筋纵向间距: b 1 = 125 mm外层锚筋中心到锚板边缘的距离: a = 50 mm拉力设计值: N = 250.00 kN预埋件受力类型: 受拉 是否考虑抗震: 否三、计算结果1. 根据《混凝土结构设计规范》10.9.6条的规定，锚板厚度宜大于锚筋直径的0.6倍t d = 2020 = 1.00 > 0.6 满足要求。

2. 求锚板的弯曲变形折减系数 根据《混凝土结构设计规范》式10.9.1-6，得 αb = 0.6 + 0.25 t d = 0.6 + 0.25 × 2020 = 0.8503. 计算直锚筋面积根据《混凝土结构设计规范》式10.9.1-1，得A s =N0.8αb f y=250.00 × 1030.8×0.850×360.00= 1021.24 mm2直锚筋采用16 C 20，A s = 5026 mm2 > 1021.24 mm2满足要求！4. 计算直锚筋的锚固长度根据《混凝土结构设计规范》10.9.7条的规定，受拉直锚筋的锚固长度不应小于受拉钢筋的锚固长度查《混凝土结构设计规范》表9.3.1得钢筋的外形系数α = 0.14根据《混凝土结构设计规范》式9.3.1-1，得l a = αf yf t d = 0.14 ×360.001.43× 20 = 705 mm取l a = 710 mm。

预埋件厚度计算引言：在建筑工程中，预埋件的使用非常广泛。

预埋件是指在混凝土浇筑前，将钢筋、螺栓、嵌板等构件预先埋入混凝土中，以便于后续施工和使用。

预埋件的厚度计算是建筑工程中重要的一部分，它关系到结构的安全性和使用寿命。

本文将介绍预埋件厚度计算的基本原理和方法。

一、预埋件厚度计算的基本原理预埋件厚度计算是根据建筑结构的设计要求和预埋件的功能来进行的。

预埋件的厚度需要满足以下几个方面的要求：1. 承载力要求：预埋件需要能够承受结构的荷载，并传递到混凝土中。

因此，预埋件的厚度需要足够大，以确保其承载力满足设计要求。

2. 运动要求：某些预埋件需要在使用过程中进行运动，如膨胀螺栓、伸缩缝等。

这些预埋件的厚度需要考虑其运动范围和运动方式，以便在使用过程中不受限制。

3. 防腐要求：预埋件常常暴露在外界环境中，容易受到腐蚀和侵蚀。

因此，预埋件的厚度需要足够大，以保护其表面不受腐蚀，延长使用寿命。

二、预埋件厚度计算的方法预埋件厚度的计算方法可以根据不同的预埋件类型和使用要求来选择。

以下是常用的几种计算方法：1. 试验法：可以通过实验来确定预埋件的厚度。

首先制作一些试件，在试件上安装不同厚度的预埋件，并进行荷载试验。

通过观察试验结果，确定预埋件的厚度。

2. 经验法：根据过往的工程经验，总结出一些常用的预埋件厚度值。

根据具体的工程要求和结构设计，选择合适的预埋件厚度。

3. 理论计算法：根据预埋件的承载力、运动范围、防腐要求等参数，利用结构力学和材料力学的理论计算方法，计算出预埋件的最小厚度。

三、预埋件厚度计算的注意事项在进行预埋件厚度计算时，需要注意以下几个方面：1. 结构设计要求：预埋件的厚度需要满足结构设计的要求。

在进行计算之前，需要明确结构设计的参数和要求，以确保计算结果的准确性和可靠性。

2. 预埋件类型：不同类型的预埋件有不同的厚度要求。

根据预埋件的类型和功能，选择合适的计算方法和参数。

3. 材料选择：预埋件的材料也会影响其厚度计算。

资料预埋件计算规范去除时间限制及相关安装说明:1、安装过程中需要产品代码时，填写EC-C012、安装过程中需指定License文件时，请选择光盘中的\LICENSE\LICENSE-DAR\license.txt，即可去除时间限制。

3、如果在Windows XP中安装客户端或单机用程序，必须确保Windows XP升级到SP2。

4、如果选择SQL Server 2000做后台服务器，必须升级到SP3以上。

首先安装Other tool中的数据库，然后再安装所需的客户端程序。

5、如果只在本机使用，建议只安装Stand-alone版本即可，这样只会在本机安装MSDE引擎，用于学习软件使用和一般项目管理足够用了。

6、安装指南可参考光盘\Doc-V5.0\IT下的adminguide.pdf，内有详细的安装说明。

7、最后说一句，P3确实是非常牛的项目管理软件～ 1、工程模式工程组、工程、目标工程不限每个工程可达10万条工序自动进度计算和资源平衡进展骤光灯和自动进度更新显示进展线、前锋线20级工作分解结构(WBS)编码工程识别编码24个用户可自行定义的作业分类码，可用于选择、排序、分组分析16个用户自定义数据项多个工程汇总成新工程赢得值分析评价完成情况保存历史数据合并多个工程总体更新用于一次修改批量数据用户自定义的计划模板(子网络)真正的同时多用户功能:多人同时更 * Web 向导，用于Internet/Intranet Primavera中国唯一总代理新、分析、制作报表可对工程设定多级权限与Microsoft Office 兼容的图形 * 可按任意作业分类码和资源组合来组用户接口显示进展线、前锋线/td>20级工作分解结构(WBS)编码2、进度计算关键路径法(CPM)计算单节点网络图(PDM)方式自由浮时和总浮时计算支持完成,开始、开始,开始、开始,完成和完成,完成四种作业关关系线上可显示延时每工程可使用31种作业日历时间单位可为小时、天、周、月10种进度限制条件9种不同的作业类型作业上可设置停工和复工日期可中断的和可连续的进度计算3、资源和费用管理作业栏位中可显示多个资源资源也可有日历每个工程资源和费用的种类无限平衡和平滑时，作业可以分解、延长和压缩簇资源设置资源的层次结构非线性资源用量可用户定义带平滑的向前和向后平衡都行可变的资源单价和限量资源可驱控作业的工期赢得值(BCWP)直方图，表格和曲线预算值(BCWS)直方图，表格和曲线费用差值和进度差值计算每个工程可有无限个费用科目跟踪预算、本期实际费用、累计实际费用、完成百分比、赢得值、尚需费用，完成时费用自动计算费用规则功能，用户可定义计算规则4、报表和图形150多个预先定义好的报表、矩阵报表和图形，可自定义页眉和页脚绑带Infomaker制表软件完全可自定义显示和输出Web 向导，用于Internet/Intranet发布报表和图形无限显示视图可按任意作业分类码和资源组合来组织工程轮廓图作业可汇总，分组，与目标比较时标网络图既显示横道，又可带逻辑关系可颈状显示横道，及按作业分类码显示不同的颜色和花纹网络图中也可显示时标资源/费用直方图，表格和曲线多层次的排序和选择(过滤器)用户可定义横道、开始和完成端点的颜色、形状、大小、位置界面语言可选择，可形成各种语言的报表打印时可指定页数及自动调整大小OLE用于挂接文本、电子表、图形和影象5、数据交换和二次开发与ODBC兼容的数据库含开发引擎RA，任何与OLE 2.0兼容的开发工具均支持Primavera Post Office 允许远程工作，双向审阅计划和进度更新可采用与MAPI/VIM兼容的邮件系统来互换工程和作业数据可读写MPX文件与MS Project兼容可输入/输出dBASE、Lotus、ASCII与SureTrak(小P3)共享数据6、配置与延伸DataStore for Primavera-P3与Oracle的双向数据接口。

成都国金中心裙楼埋件承载力计算书沈阳沈飞集团铝业幕墙工程有限公司2011年08月12日目录目录 (2)第一部分、计算书设计说明 (2)第一章、计算书设计依据 (2)一、幕墙设计规范 (2)二、玻璃规范 (2)三、其他相关图纸资料 (2)第二章、主要材料设计指标 (2)第二部分、埋件承载力计算 (3)第一章、荷载计算 (3)一、基本参数 (3)二、荷载计算 (3)三、荷载组合 (4)第二章、埋件承载力计算 (4)一、计算模型 (4)二、埋件计算 (4)第一部分、计算书设计说明第一章、计算书设计依据一、幕墙设计规范✧《玻璃幕墙工程技术规范》 JGJ102-2019二、玻璃规范✧《压花玻璃》 JC/T511-2019✧《中空玻璃》 GB/T11944-2019三、其他相关图纸资料✧《建筑结构静力计算手册》(第二版)✧土建图纸第二章、主要材料设计指标1、钢化玻璃（厚度5～12 mm）重力体积密度： r g=25.6 KN/m3大面强度设计值： f g1=84.0 N/mm2侧面强度设计值： f g2=58.8 N/mm2弹性模量 E=0.72×105 N/mm2线膨胀系数α=0.80×10-5～1.00×10-5泊松比ν=0.202、钢化玻璃（厚度15～19 mm）重力体积密度： r g=25.6 KN/m3大面强度设计值： f g1=72.0 N/mm2侧面强度设计值： f g2=50.4 N/mm2弹性模量 E=0.72×105 N/mm2线膨胀系数α=0.80×10-5～1.00×10-5 泊松比ν=0.20第二部分、埋件承载力计算第一章、荷载计算一、基本参数✧计算标高：60.2 m✧抗震设防烈度：7度（0.10g）✧地面粗糙度类别：C类✧基本风压：0.3 KN/m2二、荷载计算1、幕墙自重荷载标准值计算G AK：玻璃面板自重面荷载标准值玻璃面板采用8+12A+8 mm钢化中空玻璃G AK=（8+8）×10-3×25.6=0.41 KN/m2G GK：加上龙骨及零部件后幕墙的自重面荷载标准值取G GK=0.55 KN/m22、幕墙面板自重荷载设计值计算G：幕墙面板自重荷载设计值：G=r G·G G=1.2×0.55=0.66 KN/m23、玻璃幕墙的风荷载标准值计算βgz：阵风系数，1.729μZ：风压高度变化系数，1.352W0：基本风压 W0=0.3 KN/m2（50年一遇）立柱、横梁：μS2=1.2W K=βgzμS1μZ W0=1.729×1. 2×1.352×0.3=0.842 KN/m2 <1.0 KN/m2取W K=1.0 KN/m24、风荷载设计值计算W1：作用在立柱上的风荷载设计值(KN/m2)r W：风荷载作用效应的分项系数，取1.4W=r W×W K1=1.4×1.0=1.4 KN/m25、幕墙承受的水平地震荷载标准值计算q EK：垂直于幕墙平面的水平地震作用标准值βE：动力放大系数，可取5.0αmax：水平地震影响系数最大值，取0.08q EK=αmax·βE·G G =0.08×5.0×0.55=0.22 KN/m26、幕墙承受的水平地震荷载设计值计算r E：地震作用分项系数，取r E=1.3q E：作用在幕墙上的水平地震荷载设计值q E=r E·q EK=1.3×0.22=0.286 KN/m2三、荷载组合ψW：风荷载的组合值系数，取ψW=1.0ψE：地震作用的组合值系数，取ψE=0.5风荷载和水平地震作用组合设计值立柱、横梁：q=ψWγW W K+ψEγE q EK=1.0×1.4×1.0+0.5×1.3×0.22=1.543 KN/m2第二章、埋件承载力计算（EM-091）一、计算模型立柱承受的水平荷载和自重荷载均按矩形分布，节点示意图及计算模型如下所示：节点示意图计算模型二、埋件计算1、计算模型埋件由连个埋件焊接组成，固定主体结构上承受立柱传递来的荷载,立柱螺栓距埋件的距离为e0=100 mm。

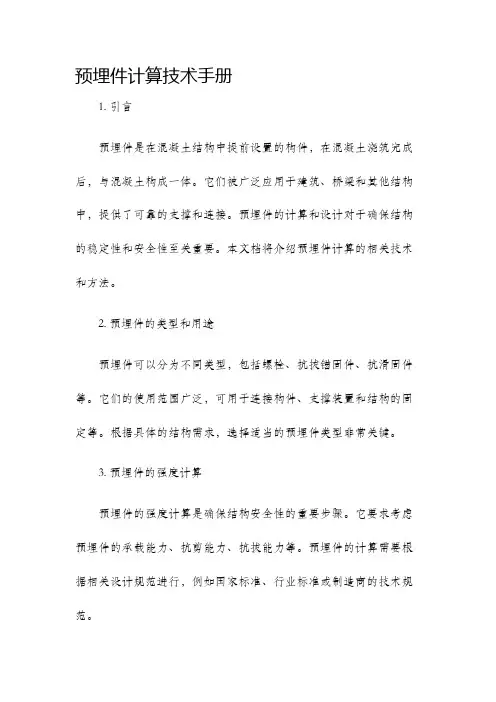

预埋件计算技术手册1. 引言预埋件是在混凝土结构中提前设置的构件，在混凝土浇筑完成后，与混凝土构成一体。

它们被广泛应用于建筑、桥梁和其他结构中，提供了可靠的支撑和连接。

预埋件的计算和设计对于确保结构的稳定性和安全性至关重要。

本文档将介绍预埋件计算的相关技术和方法。

2. 预埋件的类型和用途预埋件可以分为不同类型，包括螺栓、抗拔锚固件、抗滑固件等。

它们的使用范围广泛，可用于连接构件、支撑装置和结构的固定等。

根据具体的结构需求，选择适当的预埋件类型非常关键。

3. 预埋件的强度计算预埋件的强度计算是确保结构安全性的重要步骤。

它要求考虑预埋件的承载能力、抗剪能力、抗拔能力等。

预埋件的计算需要根据相关设计规范进行，例如国家标准、行业标准或制造商的技术规范。

4. 预埋件的数量和布置计算在设计预埋件时，需要计算预埋件的数量和布置方式。

这需要考虑到结构的荷载、几何形状以及预埋件的相互作用等因素。

预埋件的数量和布置需要满足结构的强度和刚度要求。

5. 预埋件的安装和施工预埋件的安装和施工过程中需要注意一些关键问题。

首先，预埋件应按照设计要求和准确的位置安装。

其次，在混凝土浇筑过程中，需要注意避免损坏预埋件。

最后，在混凝土硬化后，需要进行预埋件的质量检查和验收。

6. 预埋件计算的软件工具随着计算机技术的发展，预埋件计算的软件工具得到了广泛应用。

这些工具能够快速、精确地进行预埋件设计和计算。

一些常见的预埋件计算软件包括AutoCAD、STAAD.Pro、ANSYS等。

7. 案例研究本手册还提供了一些实际案例的研究，以展示预埋件计算技术的应用。

这些案例包括建筑和桥梁结构中的预埋件设计和计算，以及与预埋件相关的问题解决方法。

8. 结论预埋件计算技术手册提供了有关预埋件计算的相关信息和技术。

它可以帮助结构工程师、建筑师和其他相关人员了解预埋件计算的方法和步骤，并确保结构的稳定性和安全性。

随着技术的不断发展，预埋件计算技术将持续改进和完善，为建筑领域的发展提供更好的支持。

成都国金中心裙楼埋件承载力计算书沈阳沈飞集团铝业幕墙工程有限公司2011年08月12日目录目录 (2)第一部分、计算书设计说明 (3)第一章、计算书设计依据 (3)一、幕墙设计规范 (3)二、玻璃规范 (3)三、其他相关图纸资料 (3)第二章、主要材料设计指标 (3)第二部分、埋件承载力计算 (4)第一章、荷载计算 (4)一、基本参数 (4)二、荷载计算 (4)三、荷载组合 (5)第二章、埋件承载力计算（EM-091） (5)一、计算模型 (5)二、埋件计算 (6)第三章、埋件承载力计算（EM-093） (8)一、计算模型 (8)二、埋件计算 (8)第一部分、计算书设计说明第一章、计算书设计依据一、幕墙设计规范✧《玻璃幕墙工程技术规范》 JGJ102-2003 二、玻璃规范✧《压花玻璃》 JC/T511-2002 ✧《中空玻璃》 GB/T11944-2002 三、其他相关图纸资料✧《建筑结构静力计算手册》(第二版)✧土建图纸第二章、主要材料设计指标1、钢化玻璃（厚度5～12 mm）重力体积密度： r g= KN/m3大面强度设计值： f g1= N/mm2侧面强度设计值： f g2= N/mm2弹性模量 E=×105 N/mm2线膨胀系数α=×10-5～×10-5泊松比ν=2、钢化玻璃（厚度15～19 mm）重力体积密度： r g= KN/m3大面强度设计值： f g1= N/mm2侧面强度设计值： f g2= N/mm2弹性模量 E=×105 N/mm2线膨胀系数α=×10-5～×10-5泊松比ν=第二部分、埋件承载力计算第一章、荷载计算一、基本参数✧计算标高： m✧抗震设防烈度：7度（）✧地面粗糙度类别：C类✧基本风压： KN/m2二、荷载计算1、幕墙自重荷载标准值计算G AK：玻璃面板自重面荷载标准值玻璃面板采用8+12A+8 mm钢化中空玻璃G AK=（8+8）×10-3×= KN/m2G GK：加上龙骨及零部件后幕墙的自重面荷载标准值取G GK= KN/m22、幕墙面板自重荷载设计值计算G：幕墙面板自重荷载设计值：G=r G·G G=×= KN/m23、玻璃幕墙的风荷载标准值计算βgz：阵风系数，μZ：风压高度变化系数，W0：基本风压 W0= KN/m2（50年一遇）立柱、横梁：μS2=W K=βgzμS1μZ W0=×1. 2××= KN/m2 < KN/m2取W K= KN/m24、风荷载设计值计算W1：作用在立柱上的风荷载设计值(KN/m2)r W：风荷载作用效应的分项系数，取W=r W×W K1=×= KN/m25、幕墙承受的水平地震荷载标准值计算q EK：垂直于幕墙平面的水平地震作用标准值βE：动力放大系数，可取αmax：水平地震影响系数最大值，取q EK=αmax·βE·G G =××= KN/m26、幕墙承受的水平地震荷载设计值计算r E：地震作用分项系数，取r E=q E：作用在幕墙上的水平地震荷载设计值q E=r E·q EK=×= KN/m2三、荷载组合ψW：风荷载的组合值系数，取ψW=ψE：地震作用的组合值系数，取ψE=风荷载和水平地震作用组合设计值立柱、横梁：q=ψWγW W K+ψEγE q EK=××+××= KN/m2第二章、埋件承载力计算（EM-091）一、计算模型立柱承受的水平荷载和自重荷载均按矩形分布，节点示意图及计算模型如下所示：节点示意图计算模型二、埋件计算1、计算模型埋件由连个埋件焊接组成，固定主体结构上承受立柱传递来的荷载,立柱螺栓距埋件的距离为e0=100 mm。

预埋件计算技术手册1软件为预埋件节点计算，计算主要遵循《预埋件设计手册》中的相关条文及规定。

在预埋件设计中，应结合建筑物的特点，根据建筑设计的需求，合理选用采用和构造形式，做到技术先进、经济合理、安全适用、确保预埋件质量。

软件计算的预埋件主要针对非地震区建筑及设防烈度为6-9度地震区的中小型单层和多层建筑。

结构表面温度低于100℃。

当结构表面温度高于100℃，等于或小于200℃时，预埋件的锚筋强度设计值应乘以折减系数。

软件计算过程中，其前提条件不包含如下：1）轻质混凝土及其它特种混凝土中的预埋件。

2）处于侵蚀性环境中的预埋件。

3）需作振动计算的预埋件。

预埋件承载力表达原则：1、预埋件承载力极限状态计算采用下列表达式：（1）当预埋件承受恒载时：（2）当预埋件承受周期反复或多次重复荷载时：（3）当预埋件承受地震作用时：参数说明：为满足构造要求的预埋件承载力设计值（恒载）；为结构重要性系数，对安全等级为一级、二级和三级的结构构件，可分别取1.1、1.0、0.9；为作用力设计值，在疲劳强度验算中，荷载取用标准值；为光圆钢筋的承载力折减系数；为角钢、钢板或在其上焊接锚筋的预埋件承载力折减系数；为承载力抗震调整系数，在计算预埋件时，取。

当有地震、吊车荷载等作用时，将轴心受拉及受剪预埋件承载力设计值乘以折减系数（或）。

、见下表。

位于构件混凝土浇灌面的预埋件，其受剪承载力设计值应乘以折减系数0.8，并要求在预埋件中间开设排气孔以保证混凝土浇灌密实。

预埋板一般选用的材质为Q235B、Q345B。

锚筋材质一般为HP B235(Q235)、HRB335(20MnSi)、HRB400(20MnSiV、20MnSiN b、20MnTi)。

其参数见下表。

预埋件的锚筋不得采用冷加工钢筋。

预埋件的受力锚筋，宜采用直径8~25mm的Ⅱ级钢筋。

构造用的锚筋一般宜采用直径6~8mm的Ⅰ级钢筋。

混凝土结构表面温度高于100℃时，混凝土结构中预埋件采用的钢筋应为Ⅱ级钢筋。

预埋件计算技术手册2预埋件的计算一般要求：一、计算的主要内容预埋件计算的主要内容为计算预埋件锚筋的承载力设计值。

预埋板厚度一般按不小于锚筋直径的60%构造配置。

二、锚筋的层数与根数采用直钢筋做预埋件中的锚筋，其不宜多于4层，且不宜小于4根。

超过4层时按4层计算。

受剪预埋件的锚筋在垂直剪力方向可采用一层（2根）。

三、锚筋层数的影响系数受剪和受弯预埋件的强度计算公式是根据二层锚筋确定的，当锚筋层数增多时，预埋件承载力设计值有所降低，需将锚筋层数的影响系数适当调低。

当锚筋层数为2层时，取为1.0；三层时取0.9；四层时取0.85。

四、预埋件的受力性能与预埋件锚板及焊于其上的传力件形式（如传力钢板、钢牛腿等）有关。

传力件的设置，应使预埋件锚筋的应力状态与计算假定一致。

五、预埋件承受的外力中，含有拉力或弯矩时，其强度计算必须考虑预埋件钢板因弯曲变形而使锚筋呈复合应力状态的影响。

如传力件的设置能保证预埋件钢板不产生弯曲变形，则不必考虑此影响。

六、锚筋的锚固长度1、受拉锚筋和弯折锚筋的锚固长度应符合下表要求：2、受剪和受压直锚筋的锚固长度不应小于15d。

七、受力预埋件的锚筋，如计算中充分利用其强度时，则埋置在混凝土内的锚固长度，不应小于上文第六项的要求。

受拉预埋件受拉预埋件承载力设计值应按下列公式计算：当采取措施防止预埋板弯矩变形时：当时：当时：参数说明：为锚筋总截面面积；为承受周期反复或多次重复荷载时的承载力折减系数，按前文表格；为钢筋抗拉强度设计值；为预埋板厚度；为锚筋直径；为垂直于传力预埋板方向的锚筋间距；为预埋板弯曲变形的折减系数。

计算预埋板的弯矩变形的折减系数时，系假定拉力板作用在每二排锚筋中间中间排锚筋处，预埋板弯曲变形的折算宽度按下图确定。

受剪预埋件受剪预埋件承载力设计值，应按下列公式计算：参数说明：为承受周期反复或多次重复荷载时的承载力折减系数，按前文表格；为顺剪力作用方向锚筋层数的影响系数，当等间距配置时，二层取1.0；三层取0.9；四层取0.85；为锚筋受剪承载力系数，当时，取；为锚筋总截面面积；为钢筋抗拉强度设计值；为锚筋直径；为混凝土轴心抗压强度设计值。

预埋件计算技术手册
