晶体管特性曲线

晶体管输出特性曲线测试电路的设计无29班 宋林琦 2002011547一、实验任务：设计一个测量NPN 型晶体管特性曲线的电路。

测量电路设置标有e 、b 、c 引脚的插孔。

当被测晶体管插入插孔通电后，示波器屏幕上便显示出被测晶体管的输出特性曲线。

要有具体指标的要求。

二、实验目的：1、了解测量双极型晶体管输出特性曲线的原理和方法。

2、熟悉脉冲波形的产生和波形变换的原理和方法。

3、熟悉各单元电路的设计方法。

三、实验原理：晶体管共发射极输出特性曲线如图1所示，它是由函数ic =f (v CE )|i B=常数，表示的一簇曲线。

它既反映了基极电流i B 对集电极电流i C 的控制作用，同时也反映出集电极和发射极之间的电压v CE 对集电极电流i C 的影响。

如使示波器显示图1那样的曲线，则应将集电极电流i C 取样，加至示波器的Y 轴输入端，将电压v CE 加至示波器的X 轴输入端。

若要显示i B 为不同值时的一簇曲线，基极电流应为逐级增加的阶梯波形。

通常晶体管的集电极电压是从零开始增加，达到某一图2 晶体管输出特性测试电路图1 晶体管输出特性曲线 V CE V CC 0IsI B =0I B =5μAI B =10μA103 Ic/mA数值后又回到零值的扫描波形，本次实验采用锯齿波。

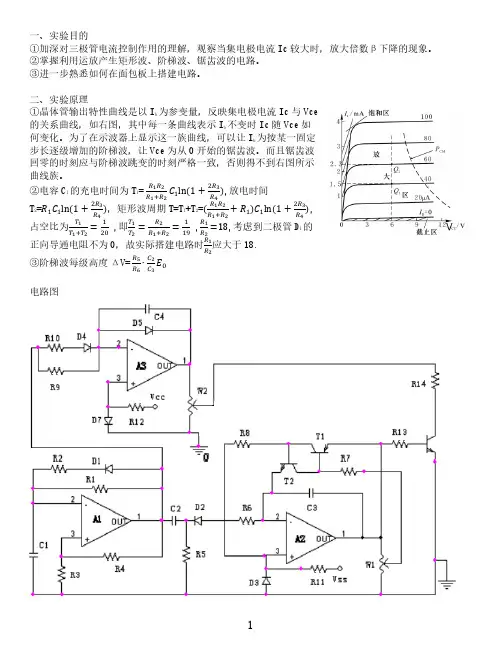

测量晶体管输出特性曲线的一种参考电路框图如图2所示。

矩形波震荡电路产生矩形脉冲输出电压v O1。

该电路一方面经锯齿波形成电路变换成锯齿波v O2，作为晶体管集电极的扫描电压；另一方面经阶梯波形成电路，通过隔离电阻送至晶体管的基极，作为积极驱动电流i B ，波形见图3的第三个图（波形不完整，没有下降）。

电阻R C 将集电极电流取样，经电压变换电路转换成与电流i C 成正比的对地电压V O3,加至示波器的Y 轴输入端，则示波器的屏幕上便会显示出晶体管输出特性曲线。

需要注意，锯齿波的周期与基极阶梯波每一级的时间要完全同步（用同一矩形脉冲产生的锯齿波和阶梯波可以很好的满足这个条件）。

晶体管的特性曲线晶体管特性曲线即管子各电极电压与电流的关系曲线，是管子内部载流子运动的外部表现，反映了晶体管的性能，是分析放大电路的依据。

为什么要研究特性曲线：(1) 直观地分析管子的工作状态(2) 合理地选择偏置电路的参数,设计性能良好的电路重点讨论应用最广泛的共发射极接法的特性曲线1.测量晶体管特性的实验线路图1 共发射极电路共发射极电路：发射极是输入回路、输出回路的公共端。

如图1所示。

2．输入特性曲线输入特性曲线是指当集-射极电压U CE为常数时，输入电路( 基极电路)中基极电流I B与基-射极电压U BE之间的关系曲线I B = f (U BE)，如图2所示。

图2 3DG100晶体管的输入特性曲线U CE=0V时，B、E间加正向电压，这时发射结和集电结均为正偏，相当于两个二极管正向并联的特性。

U CE≥1V时，这时集电结反偏，从发射区注入基区的电子绝大部分都漂移到集电极，只有小部分与空穴复合形成I B。

U CE>1V以后，I C增加很少，因此I B 的变化量也很少，可以忽略U CE对I B的影响，即输入特性曲线都重合。

由输入特性曲线可知，和二极管的伏安特性一样，晶体管的输入特性也有一段死区。

只有在发射结外接电压大于死区电压时，晶体管才会导通，有电流I B。

晶体管死区电压：硅管0.5V，锗管0.1V。

晶体管正常工作时发射结电压：NPN型硅管U BE0.6 ~ 0.7) VPNP型锗管U BE0.2 ~ 0.3) V3．输出特性曲线输出特性曲线是指当基极电流I B为常数时，输出电路(集电极电路)中集电极电流I C与集-射极电压U CE之间的关系曲线I C = f (U CE)，如图3所示。

变化曲线，所以晶体管的输出特性曲在不同的I B下，可得出不同的I C随UCE线是一族曲线。

下面结合图4共发射极电路来进行分析。

图3 3DG100晶体管的输出特性曲线图4 共发射极电路晶体管有三种工作状态，因而输出特性曲线分为三个工作区(1) 放大区在放大区I C=βI B，也称为线性区，具有恒流特性。

晶体管输入曲线详解
晶体管的输入特性曲线是描述在一定的管压降下，基极电流与基极-发射极电压之间的函数关系。

对于共射型晶体管，其输入特性曲线如下：
1. 当基极-发射极电压为0时，基极电流也为0。

2. 当基极-发射极电压逐渐增大时，基极电流也逐渐增大。

这是因为随着电压的增大，电子从基极注入到发射极的能量增大，使得更多的电子能够克服势垒，从基极注入到发射极。

3. 随着基极-发射极电压的增大，基极电流的增长速度逐渐减缓，直到达到饱和状态。

这是因为在高电压下，电子的注入速度已经达到极限，无法再增加。

4. 当基极-发射极电压继续增大时，基极电流保持不变，进入饱和区。

此时，即使电压再增大，也不会增加基极电流。

对于共基型晶体管，其输入特性曲线与共射型晶体管类似，但是增长速度更快，很快就会达到饱和状态。

需要注意的是，输入特性曲线只描述了晶体管的静态特性，而在实际应用中，还需要考虑动态特性的影响。

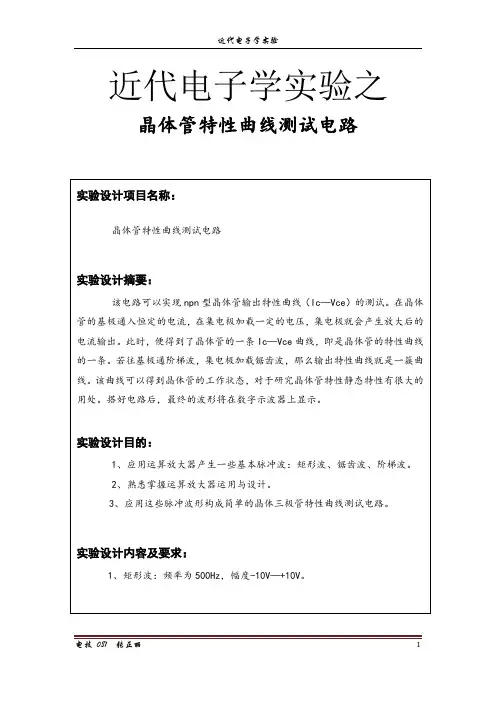

近代电子学实验之晶体管特性曲线测试电路2、锯齿波：幅度0—10V连线可调，输出极性可变。

3、阶梯波：3—10阶连线可调。

4、电压—电流变换器：0.001<=I1<=0.2(mA)，输出电流方向可变（每阶0.001<=Ib<=0.02(mA)）。

实验设计的基本原理：三极管特性曲线测量电路的基本原理：晶体三极管为电流控制器件，他们特性曲线的每一根表示当Ib一定时Vc与Ic的关系曲线，一簇表示不同Ib时Vc与Ic的关系曲线的不同关系曲线，就称为单晶体三极管的输出特性曲线，所以在晶体三极管的基级加上阶梯电流源表示不同 Ib。

在每级阶梯内测量集射极电压 Vc和集电极定值负载电阻上的电压 Vr,通过电压变换电路将 Vr换算成集电极电流 Ic, 以 Ic作为纵轴, Vc 为横轴, 在数字示波器上即可显示一条晶体管输出特性曲线。

示波器的地线与测量电路地不可相通。

即测量电路的稳压电源不能接大地。

（因为示波器外壳已接大地）晶体三极管特性曲线测量电路原理框图如下:框图在本测量电路中，两种波形的准确性直接影响到了输出曲线的好坏。

故在实验中需准确调整主要电阻电容的参数。

电阻R10右边输出的波形就是脉冲方波，之后经过U6积分后，在U6的6脚即可输出锯齿波。

电路中，R5和C1的参数会直接影响到输出锯齿波的波形好坏，所以应注意参数。

2、阶梯波产生部分电路产生阶梯波的原理：阶梯波电路如下, 十进制同步计数器 (异步清零 ) 74ls161构成八进制计数器, 将比较器 U1 输出矩形波接至其脉冲端作为触发信号,进行计数。

八进制计数器四位输出经过八位 DAC0832进行转换成八级阶梯波电压信号, 再经过放大电路进行放大。

电路中的与非门用于调节阶梯波的阶数，从而实现输出特性曲线中的曲线条数可调。

由于74ls161的输出Q0—Q3是四个数的组合，对于该电路使用二输入端与非门作为闸门控制，那么可以得到3—10阶之间的任意数字的阶梯。

晶体管的共射特性曲线 - 电子技术晶体管的特性曲线是描述晶体管各个电极之间电压与电流关系的曲线，它们是晶体管内部截流子运动规律在管子外部的表现，用于对晶体管的性能、参数和晶体管电路的分析估算。

1、输入特性曲线输入特性曲线描述了在管压降UCE保持不变的前提下，基极电流IB和放射结压降UBE之间的函数关系，即(1) 由图1可见，NPN型晶体管的输入特性曲线的特点如下：图1 晶体管输入特性曲线（1）输入特性曲线有一个开启电压，只有当UBE的值大于开启电压后，IB的值与二极管一样随UBE的增加按指数规律增大，电流IB 有较大的变化，UBE的变化却很小，可以近似认为导通后放射结的电压基本保持不变。

硅管的开启电压为0.5V，放射结的导通电压UON 为0.6～0.7V；锗管的开启电压为0.2V，放射结的导通电压UON为0.2～0.3V；（2）当UCE=0时，集电极与放射极短路，即集电结与放射结并联，相当于两个二极管并联，输入特性曲线与二极管特性曲线相像。

当UCE=1V时，集电结处于反向偏置，内电场加强，放射区注入基区的电子绝大多数被拉到集电区，只有少数电子与基区的空穴复合形成基极电流IB。

在相同UBE下，基极电流比UCE=0V时削减，从而使曲线右移。

UCE1V以后，输入特性曲线基本上与UCE=1V时的特性曲线重合，这是因这UCE1V后，集电极将放射区放射过来的电子几乎全部收集走，对基区电子与空穴的复合影响不大，IB的转变也不明显。

所以通常UCE1时只画一条曲线。

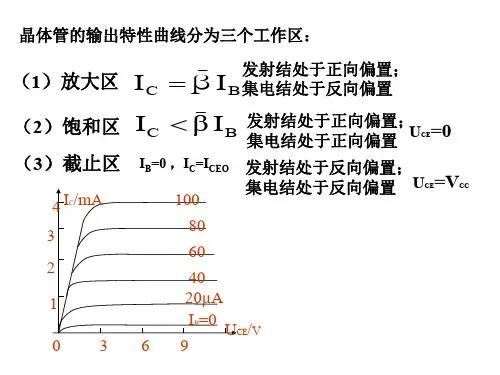

2、输出特性曲线(2) 特性曲线如图2所示，当IB转变时，IC和UCE的关系是一组平行的曲线簇，并有截止、放大和饱和3个工作区。

图2 晶体管输出特性曲线（1）截止区IB=0特性曲线以下的区域称为截止区。

此时晶体管的集电结处于反偏，放射结电压ubeUON，也处于反偏。

集电极电流IC=0。

在电路中犹如一个断开的开关。

三极管工作在截止区时，三个电极之间的关系为：对于NPN型，VBVE；对于PNP型，VBVE；实际上处于截止状态下的晶体管集电极有很小的电流ICEO，该电流称为晶体管的穿透电流，它是在基极开路时测得的集电极-放射极间的电流，它不受IB的把握，但受温度的影响。

晶体三极管特性曲线测试仪设计摘要晶体管特性曲线测试仪广泛用于科研，实验教学和工业中，论文选题具有实际意义。

本文在学习和查阅相关文件的基础上，介绍了实现一个简易晶体管伏安特性曲线测试仪基本原理和实现方案。

在系统硬件设计中，以MCS-51单片机最小系统为核心，扩展了人机对话接口、A/D转换接口；采用555振荡器实现了方波和三角波的输出信号，利用计数器74161和DAC0832产生梯形波，通过比较器LM311构成识别晶体管类型的判断。

系统的软件设计是在Keil51的平台上，使用C语言与汇编语言混合编程编写了系统应用软件；包括主程序模块、显示模块、数据采集模块和数据处理模块。

关键词：晶体管图示仪；伏安特性；单片机Crystal three transistor characteristic cure tester ABSTRACT：Transistor curve tracers used in research, teaching and industrial experiments, the practical significance of topics. In this paper, learning and access to relevant documents, based on the realization of a simple transistor introduced voltammetric curve tracers basic theory and programs.In the system hardware design to MCS-51 microcomputer as the core, extending the man-machine dialogue interfaces, A / D conversion interface; Achieved by 555 square wave oscillator and triangle wave output signal, generated using counters 74161 and DAC0832 trapezoidal wave, Constitute recognition by the comparator LM311 transistor type judgments.The software design is the platform Keil51 using C language and assembly language programming prepared hybrid system application software; Including the main program module, display module, data acquisition module and data processing module KEY WORDS: Transistor Tracer , V olt-ampere characteristics, Single slice of machine目录第1章前言 (1)1.1 设计的背景及意义 (1)1.2 晶体管及晶体管特性曲线测试仪历史及研究现状 (1)第2章晶体管特性曲线测试仪的系统设计 (3)2.1 晶体三极管原理及工作状态分析 (3)2.2 系统整体框图设计 (4)2.3 各模块方案设计与选择 (5)2.3.1 555振荡器方波和阶梯波发生模块 (5)2.3.2 晶体管放大倍数的显示模块 (5)2.3.3 电源供电模块 (6)第3章系统的硬件设计 (7)3.1 MCS-51单片机最小系统 (7)3.2 电源电路的设计 (8)3.3 AD采样电路设计 (9)3.3.1 ADC0809的内部逻辑结构 (9)3.3.2 ADC0809引脚结构 (9)3.3.3 ADC0809应用说明 (10)3.3.4 A/D电路的设计原理 (11)3.4 波形电路的设计 (11)3.4.1阶梯波与三角波产生电路 (11)3.4.2 555振荡器的管脚功能 (12)3.5 显示电路设计 (13)第4章系统的软件设计 (17)4.1 系统的软件结构图 (17)4.2数据采集电路的软件设计 (17)4.3显示电路的软件设计 (19)第5章系统的调试与测试 (21)5.1调试和测试仪器 (21)5.2 系统的调试 (21)5.3测试结果与分析 (23)结论 (27)致谢 (28)参考文献 (28)附录 (29)第1章前言1.1 设计的背景及意义晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
