气缸的常见故障及解决方案

SMC气缸常见故障解决方案SMC气缸是很常见的气动元件，广泛应用于各种机械设备和自动化生产线中。

在使用过程中，由于各种原因，难免显现一些故障或问题。

本文将介绍SMC气缸常见故障及解决方案，帮忙大家更好地维护和使用气缸。

一、气缸漏气气缸漏气是气缸常见故障之一，表现为气缸进气口和排气口都无气流输出，或者气流输出不正常。

紧要原因如下：1. 气缸密封不良假如气缸密封不良，会导致气缸漏气，此时需要检查气缸密封处，如密封垫是否老化或磨损，密封面是否损坏等。

假如发觉问题需要适时更换密封垫或修复密封面。

2. 环境灰尘过多在工厂生产车间内，尘埃和杂物有可能会进入气缸内部导致气缸密封不良并产生漏气。

此时需要加强工厂的清洁和防尘措施，对气缸进行定期清洁和保养。

3. 气缸材料问题假如气缸制造或材料方面存在问题，也简单引起气缸漏气。

此时需要更换好质量、合适的气缸。

二、气缸无法动作气缸无法动作是指气缸不能或不能正常执行指令，可能会显现气缸内部损坏、阀门问题、气缸与系统搭配不上等原因。

解决这个问题的方法取决于根本原因。

1. 气缸内部损坏假如气缸内部损坏导致气缸无法工作，此时需要拆卸气缸并检查内部部件，如气缸轴、活塞、气缸盖、缸筒等。

依据检查情况，进行打磨、更换或维护和修理。

2. 气缸与系统搭配不上假如气缸与系统搭配不上，可能需要重新设计、校准或更换气缸。

如气缸速度过慢、气力不够大等问题。

3. 气压过低或过高SMC气缸必需工作在规定的气压范围内，假如气压过低或过高会影响气缸的工作效率。

此时需要依据需要更改气源压力，或是调整气缸压力限制片。

三、气缸运行缓慢气缸运行缓慢表现为气缸无法依照指令完成动作或速度较慢，这可能由以下原因导致：1. 摩擦力大摩擦力大会使气缸的运行速度变慢，此时可以使用润滑剂进行处理。

气缸在使用过程中应注意定期加油保养。

2. 连接管道堵塞气缸连接管道堵塞，如气路管道存在损坏、产生杂质和沉积等，都会导致气流受阻影响气缸工作效率。

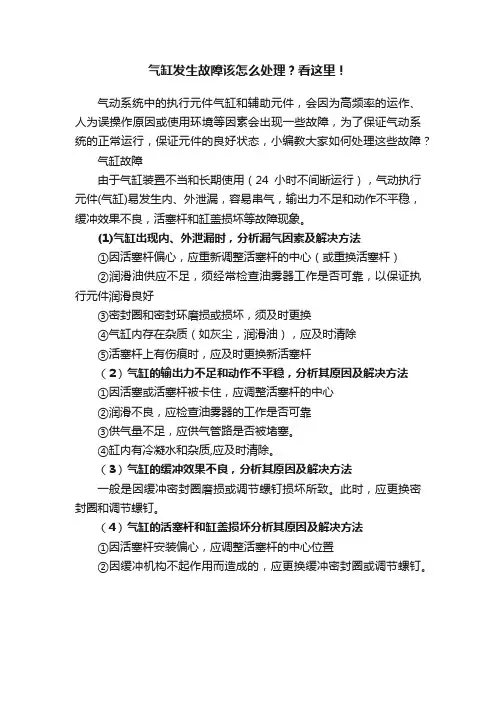

气缸发生故障该怎么处理？看这里！
气动系统中的执行元件气缸和辅助元件，会因为高频率的运作、人为误操作原因或使用环境等因素会出现一些故障，为了保证气动系统的正常运行，保证元件的良好状态，小编教大家如何处理这些故障？
气缸故障
由于气缸装置不当和长期使用（24小时不间断运行），气动执行元件(气缸)易发生内、外泄漏，容易串气，输出力不足和动作不平稳，缓冲效果不良，活塞杆和缸盖损坏等故障现象。

(1)气缸出现内、外泄漏时，分析漏气因素及解决方法
①因活塞杆偏心，应重新调整活塞杆的中心（或重换活塞杆）
②润滑油供应不足，须经常检查油雾器工作是否可靠，以保证执行元件润滑良好
③密封圈和密封环磨损或损坏，须及时更换
④气缸内存在杂质（如灰尘，润滑油），应及时清除
⑤活塞杆上有伤痕时，应及时更换新活塞杆
（2）气缸的输出力不足和动作不平稳，分析其原因及解决方法
①因活塞或活塞杆被卡住，应调整活塞杆的中心
②润滑不良，应检查油雾器的工作是否可靠
③供气量不足，应供气管路是否被堵塞。

④缸内有冷凝水和杂质,应及时清除。

（3）气缸的缓冲效果不良，分析其原因及解决方法
一般是因缓冲密封圈磨损或调节螺钉损坏所致。

此时，应更换密封圈和调节螺钉。

（4）气缸的活塞杆和缸盖损坏分析其原因及解决方法
①因活塞杆安装偏心，应调整活塞杆的中心位置
②因缓冲机构不起作用而造成的，应更换缓冲密封圈或调节螺钉。

气缸常见故障的判断及基本维修技巧气缸常见故障的判断及基本维修技巧1、好用的气缸用手堵住气孔孔，然后用手拔下插头轴和拉大的反力，放在活塞会自动反弹的原地;拉推杆再阻塞毛孔，大的反作用力也用手按压推杆，放在活塞会自动反弹的时候。

坏缸拔不阻力或阻力很小，放在活塞不动作或动作无力缓慢时，拔出与反力，但连续拉缓慢下降;压力时，没有压力小，压力，但压力小。

2、发现密封圈与气缸盖，拆下外盖，拆下卡簧，拆下推杆，拆下密封圈，清洗所有零件，检查磨损程度。

如果有一个槽，打磨光滑，防止泄漏和保证不增加密封圈的磨损。

将新的密封圈安装在正确的方向上，并在表面上涂上油。

根据拆卸步骤依次安装气缸密封止回油缸。

打开气缸后，需要评估组件的值。

如果推杆或气缸磨损非常厉害，对于一个新的密封圈不能使用很长时间。

推杆、气缸和密封圈座变形，无法修复。

3、气缸在行动过程中，不能说身体的任何部分在其行程，以便不受伤害。

在钢瓶的设备维护中，必须先卸下气源，以保证钢瓶内气体的排出，直到设备处于静止状态才运行。

在维护气缸端时，应先检查车身的任何部位不放置在其行程范围内，可开启气源试验运行。

当气源接通时，气体的一部分应冲进空气，使气缸迅速赶到原来的位置，然后与插头连接。

气缸的维修方法之缺火的检修在排除发动机缺火故障的过程中，需要特别注意3点，即缸压、点火以及喷油。

1、缸压：利用缸压表可以很容易进行检测，在这里不再赘述，但要考虑到，气门弹簧的硬度变化与凸轮轴的磨损程度在量缸压的时候很难检测出来，也要考虑到进气量是否足够(漏气或气门积炭)。

2、点火：对于发动机缺火的检修，有时只靠读取发动机数据流是不能发现问题的，还要借助示波器来进一步做出判断。

点火要考虑的因素包括点火正时、火花塞的工作是否正常、高压线的阻值是否在标准值范围、点火线圈的工作是否正常(电源线与信号线是否虚接)以及发动机控制单元的工作是否正常(包括can数据提供的信号)。

建议尽量使用仪器检测，例如可以：a、用示波器检查凸轮轴传感器与曲轴位置传感器的同步性，能够分析出失火的存在性和点火正时与配气相位的准确性;b、用示波器检查点火线圈的工作状况与点火时间，同时能够分析出火花塞的好坏;c、用示波器检查各控制单元之间的数据线的连接;d、用兆欧表检测火花塞的电阻;e、用万用表检测高压线的阻值;3、喷油：一是通过数据流察看喷油脉宽、点火时间以及氧传感器的工作状况，二是用示波器检查节气门位置传感器tps与喷油器的同步，检查tps与氧传感器的同步，再就是检查喷油器与氧传感器的同步(怠速时在进气口喷入清洗剂，检查喷油器和氧传感器的变化)，最后检查喷油器的单独波形，分析喷油器的好坏与喷油时间的长短(与标准波形进行对比)，最后要考虑使用的汽油标号、爆震传感器以及三元催化器等。

费斯托气缸常见的故障及消除方法一、费斯托气缸的基本构造和工作原理费斯托气缸是一种常见的液压元件，它由气缸筒、活塞、密封件、阀门等部件组成。

当液压油进入气缸腔时，活塞就会受到液压力的作用而产生运动，从而实现工作机构的运动。

二、费斯托气缸常见故障及其原因1. 漏油故障：漏油是费斯托气缸最常见的故障之一，主要原因是密封件老化或磨损。

2. 活塞卡死故障：活塞卡死可能是由于沉积物或异物进入气缸腔引起的。

3. 活塞杆弯曲故障：活塞杆弯曲可能是由于过载或不正确安装导致的。

4. 泄漏故障：泄漏通常是由于密封圈未正确安装或损坏引起的。

5. 压力不足故障：压力不足可能是由于泵或阀门出现问题引起的。

三、消除费斯托气缸故障的方法1. 漏油故障的处理方法：（1）更换密封件：将老化或磨损的密封件更换为新的密封件。

（2）清洗气缸腔：清洗气缸腔中的沉积物和异物，防止再次进入导致故障。

2. 活塞卡死故障的处理方法：（1）清洗气缸腔：清洗气缸腔中的沉积物和异物，防止再次进入导致故障。

（2）更换活塞杆：如果活塞杆已经弯曲，需要更换新的活塞杆。

3. 活塞杆弯曲故障的处理方法：（1）更换活塞杆：将弯曲的活塞杆更换为新的活塞杆。

（2）正确安装费斯托气缸：确保费斯托气缸正确安装，避免过载引起活塞杆弯曲。

4. 泄漏故障的处理方法：（1）更换密封圈：将损坏或未正确安装的密封圈更换为新的密封圈。

（2）检查费斯托气缸连接处：确保费斯托气缸连接处紧固，避免泄漏。

5. 压力不足故障的处理方法：（1）检查泵和阀门：检查泵和阀门是否正常工作。

（2）更换泵或阀门：如果发现泵或阀门出现问题，需要更换新的泵或阀门。

四、费斯托气缸维护保养注意事项1. 定期检查费斯托气缸：定期检查费斯托气缸是否存在故障，及时处理故障。

2. 定期更换密封件：定期更换老化或磨损的密封件，以保证费斯托气缸的正常工作。

3. 避免过载：避免过载使用费斯托气缸，以免导致活塞杆弯曲等故障。

4. 清洗气缸腔：定期清洗气缸腔中的沉积物和异物，以防止活塞卡死等故障。

气缸常见故障的快速排除方法摘要：该文对气缸常见故障内泄漏、外泄漏及爬行现象进行详细分析，并提出按检查的定性结果相应采取的快速排除故障方法以供参考。

关键词：气缸内泄漏；气缸外泄漏；爬行现象；快速排除1 引言气缸是气压传动系统的主要执行元件，它的作用是把压缩空气的压力能转化为机械能，因此，气缸工作时，不允许有内泄漏、外泄漏及爬行现象。

如果出现内泄漏或外泄漏现象则影响气缸的能量转化效率，降低了气缸的输出能量或推拉力。

如果出现爬行现象则气缸工作不稳定，从而使能量转化不稳定，严重爬行甚至会使气缸根本不能工作。

这些现象都是不允许的，当气缸出现上述的内泄漏、外泄漏及爬行现象等常见故障时，必须快速找出故障的发生部位，然后采取有效措施快速地给以排除，以确保气缸的工作平稳。

2 气缸内外泄漏现象的检查方法与快速排除1活塞杆2压盖密封圈3压盖4轴用yx形密封圈5前盖6、8、12、O形圈7缸筒9、11孔用yx形密封圈10活塞13后盖图1 气缸的基本结构图2.1了解内泄漏情况以图1的情况为例进行分析，内泄漏现象就是在前气腔A与后气腔B之间的相互窜漏。

有两条通路，其一是由孔用YX形密封圈9、11，如果有磨损、有裂纹等缺陷，或与它们相关的活塞10上的密封槽及缸筒7的内表面上的尺寸公差、形位公差，同轴度、圆度、缸筒两端面的不垂直度、表面粗糙度等因素不符合要求引起窜漏。

其二是由活塞杆1与活塞10相连接处的密封圈8接触不良或失效导致窜漏。

定性地测试内泄漏的方法是：在前气孔O1通入工作气压（0.1~0.8Mpa）进入前气腔A，后气孔O2将后气腔B内残余气压排出大气。

活塞左表面受工作压力形成拉力，带动活塞杆缩入直到活塞碰到后盖13时而停止运动，待稳定后，在O2处涂些肥皂水溶液使其在气口O2处形成一层薄膜，如果有窜漏现象，肥皂水溶液薄膜会向上鼓起成气泡。

观察气泡鼓起的速度可定性地了解由前气腔A向后气腔B的窜漏情况，类似地可定性地了解由后气腔B向前气腔A的窜漏情况。

气缸的常见故障及其排除方法
气缸是发动机的重要组成部分，负责让油气混合物燃烧，驱动汽车前进。

但是，气缸也会出现故障，下面列举几种常见故障及其排除方法。

1. 气缸漏气
气缸漏气是指气缸壁或气缸垫片出现裂缝或损坏，导致汽车功率下降或无法启动。

解决方法是更换气缸壁或气缸垫片。

2. 活塞磨损
活塞磨损会导致失去压缩能力，影响汽车的动力和加速度。

解决方法是更换磨损的活塞。

3. 气门泄漏
气门泄漏通常发生在气门座上，导致油气混合物无法完全燃烧，造成排放问题。

解决方法是更换气门座。

4. 气缸内部积碳
气缸内部积碳会导致汽车启动不良，加速度下降和燃料经济性变差。

解决方法是在每次更换机油时添加清洗剂，或者进行深度清洗。

5. 活塞杆断裂
活塞杆断裂会导致车辆发动机无法正常运转。

解决方法是更换活塞杆。

总之，对于气缸故障，要及时发现并采取适当的修理措施，以确保汽车的正常运行。

- 1 -。

气缸常见故障原因气缸是发动机的核心部件之一，常见故障原因主要有以下几种情况：1. 气缸磨损：气缸在长时间的使用过程中，由于高温和高压的作用，容易引起磨损。

气缸磨损主要体现在气缸内壁和气缸套上。

磨损导致气缸与活塞之间的密封性能下降，进而影响到发动机的正常工作。

2. 气缸密封性能下降：气缸密封性能下降可能是由于气缸体积扩大，气缸与活塞之间的间隙增大，或者是由于气缸内的密封圈老化、损坏等原因造成的。

密封性能下降会导致爆气、燃油损耗量增加等问题。

3. 气缸内部积碳：积碳是指在燃烧室内的气缸、活塞顶部和气门部位形成的一层黑色残渣。

过多的积碳会导致活塞运动不灵活，气门卡死等问题，进而影响到发动机的正常工作。

积碳的形成与使用的油品质量、点火系统工作不良、进气系统污染等因素都有关。

4. 气缸烧伤：气缸烧伤是指由于发动机过热或冷却系统异常而导致的气缸内壁损坏。

烧伤区域表面会出现龟裂、破损等情况，严重的情况下会造成气缸内壁的塌陷，从而影响到发动机的正常工作。

5. 气缸变形：气缸变形主要是由于高温和高压的作用，使得气缸出现膨胀、变形的情况。

这会导致气缸与活塞之间的配合间隙发生变化，进而影响到气缸的密封性能和活塞的运动。

6. 活塞环磨损：活塞环磨损主要是由于活塞与气缸之间的摩擦作用造成的。

活塞环的磨损会导致气缸与活塞之间的间隙增大，进而影响到气缸的密封性能和活塞的工作稳定性。

以上所述是气缸常见的故障原因，发动机在运行过程中，气缸常常承受着高温高压的作用，因此对气缸进行日常的维护保养非常重要。

定期更换机油、定期清洗进气系统、注意冷却系统的工作状态等措施都能够延长气缸的使用寿命，确保发动机的正常工作。

气缸的修复方法气缸是内燃机中的重要组成部分，负责控制气体进出和压缩。

然而，由于使用过程中的磨损和老化，气缸可能会出现各种问题，影响引擎的正常工作。

本文将介绍几种常见的气缸修复方法，帮助读者解决气缸问题。

一、气缸磨损修复方法当气缸内表面出现磨损时，可以采用磨削修复的方法。

首先，需要将气缸取下，并使用专用的砂轮或砂纸进行磨削，将表面磨平。

然后，使用测量工具检查气缸内径是否符合规定尺寸。

如果尺寸不符合要求，可以继续磨削，直到达到标准尺寸。

最后，使用喷油器将气缸内壁涂上润滑油，以减少磨损。

二、气缸烧伤修复方法气缸烧伤是指气缸内壁出现局部高温烧伤的情况。

修复烧伤的方法有两种：一种是焊接修复，另一种是镀铬修复。

焊接修复是将烧伤部位进行焊接，然后进行磨削和润滑处理。

镀铬修复是将烧伤部位进行表面镀铬处理，以增加硬度和耐磨性。

修复后的气缸需要进行严密的检查，确保修复质量和性能。

三、气缸漏气修复方法气缸漏气是指气缸内的密封不良，导致压缩气体泄漏。

修复漏气的方法有两种：一种是更换气缸垫片，另一种是进行气缸研磨。

更换气缸垫片是将原有的垫片取下，然后安装新的密封垫片。

研磨修复是将气缸内壁进行研磨，以增加密封性能。

修复后需要进行压力测试，确保气缸的密封性能符合要求。

四、气缸变形修复方法气缸变形是指气缸出现形状不规则或扭曲的情况。

修复变形的方法有两种：一种是热处理修复，另一种是曲轴研磨修复。

热处理修复是将变形的气缸进行加热处理，然后用专用工具进行冷却和修整。

曲轴研磨修复是将气缸内壁进行研磨，以恢复正常形状。

修复后需要进行尺寸检测，确保气缸的几何形状符合要求。

五、气缸缺损修复方法气缸缺损是指气缸内壁出现明显的缺损或裂纹。

修复缺损的方法有两种：一种是填充修复，另一种是曲轴研磨修复。

填充修复是将缺损部位进行填充，然后进行磨削和润滑处理。

曲轴研磨修复是将气缸内壁进行研磨，以消除缺损。

修复后需要进行质量检测，确保修复部位的强度和密封性。

气动气缸漏气维修方法
气动气缸漏气是指气缸在工作过程中气体泄露导致性
能下降或无法正常工作的情况。

气动气缸漏气的原因可能是密封件老化、磨损、松动、变形等导致的，下面为您介绍气动气缸漏气维修的方法：
1.检查气缸密封件：首先需要仔细检查气缸的密封件，如O型圈、密封垫、密封圈等是否老化、磨损或变形。

如果发现密封件有问题，需要及时更换。

2.检查气缸外部连接件：气缸外部的连接件如接头、法兰等也可能导致漏气。

检查这些连接件是否松动或者损坏，如有问题需要进行修复或更换。

3.检查气缸空气滤清器：气缸的空气滤清器也会影响气缸的工作，如果滤清器堵塞，会导致气缸内部气流不畅，造成漏气。

检查滤清器是否干净，如果发现堵塞，需要清洗或更换滤清器。

4.检查气缸活塞杆：气缸活塞杆的密封件也容易导致气缸漏气。

检查活塞杆的密封件是否正常，如有问题需要更换密封件。

5.检查气缸内部损坏情况：如果以上方法都
没有解决漏气问题，可能需要拆下气缸进行检查。

检查活塞、活塞杆、气缸筒等是否有磨损、变形
或其他损坏情况。

如有需要，可以进行修复或更换。

6.注意安装和调试：在进行气缸维修后，需
要注意正确的安装和调试。

确保气缸组装正常，管路连接紧固。

在调试过程中，需要逐步加压，观察是否还存在漏气现象。

总之，气动气缸漏气维修需要逐一排查可能
的漏气原因，并根据实际情况进行修复或更换。

及时发现并解决漏气问题，可以确保气缸正常工作，提高设备的可靠性和效率。
