电路板组装重点—焊接基础培训

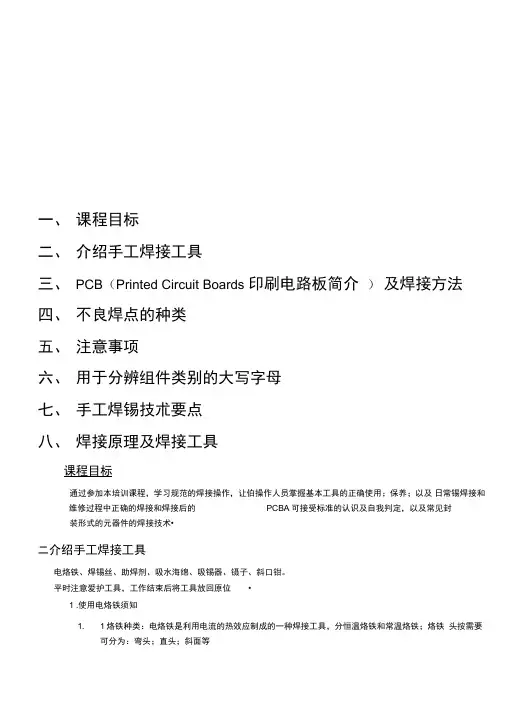

一、课程目标二、介绍手工焊接工具三、PCB（Printed Circuit Boards 印刷电路板简介）及焊接方法四、不良焊点的种类五、注意事项六、用于分辨组件类别的大写字母七、手工焊锡技朮要点八、焊接原理及焊接工具课程目标通过参加本培训课程，学习规范的焊接操作，让伯操作人员掌握基本工具的正确使用；保养；以及日常锡焊接和维修过程中正确的焊接和焊接后的PCBA可接受标准的认识及自我判定，以及常见封装形式的元器件的焊接技术•二介绍手工焊接工具电烙铁、焊锡丝、助焊剂、吸水海绵、吸锡器、镊子、斜口钳。

平时注意爱护工具，工作结束后将工具放回原位•1 .使用电烙铁须知1. 1烙铁种类：电烙铁是利用电流的热效应制成的一种焊接工具，分恒温烙铁和常温烙铁；烙铁头按需要可分为：弯头；直头；斜面等1.2 烙铁最佳设置温度：各面贴装组件适合的温度为325度；一般直插电子料，烙铁温度一般设置在330-370度，焊接大的组件脚温度不要超过380度，但可以增大烙铁功率•1.3 烙铁的使用及保养：a. 打开电源，几秒钟后烙铁头就达到本身温度。

.尽量使用烙铁头温度较高，受热面积较大的部分焊接，不用时将烙铁手柄放回到托架上.b. 应先使用海绵将烙铁清理干凈后，才开始焊接；在海绵上轻擦烙铁头，避免焊锡四溅.c. 用细砂纸或锂刀除去烙铁头上的氧化层部分d. 工作结束和中午吃饭时应加焊锡保护铁头.在温度较低时镀上新焊锡，可以使焊锡膜变厚而减免氧化，有效的延长烙铁头的使用寿命.e. 焊接时不要使用过大的力，不要把烙铁头当在改锥等工具f. 烙铁头中有传感器，传感器是由很细的电阴线组成的，所以不能磕碰烙铁头g. 换烙铁头时需要关闭电待烙铁头温度冷却.（注：不要用手直接取，避免烫伤；也不可用金属夹取）2. 海绵的清洗a. 海绵应用清水早晚冲洗两遍，温度不要太高，不要用肥皂及各种洗涤剂搓洗b. 不要使用干燥或过湿的海绵（用手挤压海绵无水份流出为最佳状态）.3. 助焊剂的作用助焊剂的种类：树脂系助焊剂（以松香为主）；水溶系助焊剂（包括含酸性的焊膏；松香；松香酒精溶注液，氯化锌水溶液）助焊剂的作用：a. 润滑焊点，清洁焊点，除去焊点中多余的杂质.4. 焊锡丝（线）焊锡丝（线）是一种铅锡合金，俗称焊锡.（目前公司所用的都为无铅锡丝（线）5. 镊子在电路焊接时，用来夹导线和电阻等小零件，不能用很大的力气夹大东西三PCB（Printed Circuit Boards 印刷电路板）简介：1. 拿印刷电路板的方法以及正反面的识别.a. 裸手拿PCB时，应拿PCB的四角或边缘，避免裸手接触到焊点，组件和连接器•---手上的油渍和污迹会阴碍顺利的焊接----焊点的周围将被氧化，最外层将被损害---手指印对组件，焊点有腐蚀的危险b. 对静电敏感的PCB；组件等要戴静电环，并保证静电环的有效性.2. 焊接方法1. 测试腕环，焊接前把腕环带好•并保证静电环的有效性•2. 座椅调节至适合自己的高度，坐在座椅上姿势端正，两腿正放在桌面下，身体不要靠在座椅上3. 焊接前或焊接过程中都要随时清洁烙铁头的焊锡残渣.4. 焊接时，不能用力按压烙铁，否则，焊盘和烙铁头会受到损坏5. 电容，电阻的点焊方法a. 预加锡：在焊盘一边加少量焊锡b. 定位：用镊子将组件放在正确位置c. 检查：确定组件放正并紧贴PCB板（组件要对称放在两个焊盘中间）d. 预热：预热时烙铁头不要使焊锡接触到烙铁头e. 冷却：在焊接冷却阶段不要移动组件6. IC 集成块的拉焊方法a. 注意：焊锡充满整个焊盘，管腿后面也应有焊锡，芯片应紧贴PCB板，加热时间不能过长.拉焊时，烙铁头要接地.b. 了解表面贴装（SMD组件检验标准，表面贴装（SMD组件不良焊点的种类及其产生原因注意：工作中应及时注意自我保护，不要穿短裙，短裤、并戴手套以免烫伤7.完美焊点标准：表面光滑亮洁，焊锡充满整个焊盘，焊点高度为为无件高度的一半, 并形成一个内凹的弧度•四不良焊点的种类:1. 手工焊接：a. 焊桥/虚焊b. 焊盘掉/歪c. 毛刺/洞焊---锡毛刺产生的原因是焊锡加热时间过长，烙铁头移动的方向不对d. 焊锡多/少e. 焊锡球/残留f. 干/冷焊点g. 组件倾斜/破损h. 管腿歪/翘起i. 焊锡不浸润j. 组件丢失k. 组件错误l. 贴装错误m. 无焊膏n. 焊桥o. 焊接不良p. 组件机械性损伤五注意事项：a. 注意组件极性.b. 表面贴装组件应紧贴PCB板.c. 绝缘空间应无毛刺，无焊锡球及多余的金属片残留.d. 相同形状的组件有可能内部功能不同，不要混淆e. 使用烙铁焊接组件和用热吹风枪吹下组件时，避免影响被焊组件周围的其它组件f. 焊接后清洁板面.g. 工作台光线充足.六用于分辨组件类别的大写字母：R-电阻C- 电容D- 二极管U-集成电路RZ/L- 电感Q- 三极管J-接插件七手工焊锡技朮要点：作为一种操作技术，手工锡焊主要是通过实际训练才能掌握，但是遵循基本的原则，学习前人积累的经验，运用正确的方法，可以事半功倍地掌握操作技术，以下各点对学习焊接技术是必不可少的•1. 锡焊基本条件a. 焊件可焊性不是所有的材料都可以用锡焊实现连接的，只有一部分金属有较好可焊性(严格的说应该是可以锡焊的性质)，才能用锡焊连接.一般铜及其合金，金，银，锌，镍等具有较好可焊性，而铝，不锈钢，铸铁等可焊性很差，一般需采用特殊焊剂及方法才能锡焊b. 焊料合格铅锡焊料成分不合规格或杂质超标都会影响焊锡质量，特别是某些杂质含量，例如锌，铝，镉等，即使是0. 001%的含量也会明显影响焊料润湿性和流动性，降低焊接质量再高明的厨师也无法用劣质的原料加工出美味佳肴，这个道理是显而易见的。

焊接培训工作重点及计划一、工作重点1. 理论知识培训：焊接工作人员需要掌握焊接的基本理论知识，包括焊接原理、材料性质、焊接设备和工艺等方面的知识。

理论知识培训可以帮助焊接工作人员更好地理解焊接过程，并且能够更好地应用于实际工作中。

2. 实际操作培训：理论知识是基础，实际操作是关键。

焊接工作人员需要进行实际操作培训，熟练掌握各种焊接设备和工艺，掌握不同焊接方法的操作技能，并且能够进行焊接质量的检测和控制。

3. 安全意识培训：焊接作业是一项高风险的工作，焊接工作人员需要具备良好的安全意识，遵守相关的安全规定和操作规程，正确使用防护装备，保障自身和他人的安全。

4. 质量管理培训：焊接工作人员需要了解焊接质量管理的相关知识，掌握焊接质量管理的方法和技巧，提高焊接质量，确保焊接工作的质量。

5. 团队合作培训：焊接工作通常需要多人协同作业，因此团队合作能力是非常重要的。

焊接工作人员需要进行团队合作培训，提高团队合作意识和能力，提高整个团队的工作效率和质量。

二、培训计划1. 制定培训计划：根据焊接工作人员的实际岗位需求，制定相应的培训计划，包括培训内容、培训方式、培训时间和培训地点等。

同时，需要根据工作人员的实际情况确定培训的难度和深度，确保培训的实效性和针对性。

2. 确定培训课程：根据培训计划，确定相应的培训课程内容，包括理论知识培训、实际操作培训、安全意识培训、质量管理培训和团队合作培训等。

同时，需要确定培训课程的教学方法和教材，确保培训的系统性和全面性。

3. 组织培训人员：确定培训的主要授课人员，确保培训的专业性和权威性。

同时，培训人员需要进行专业培训，提高其教学能力和水平，确保培训的教学质量。

4. 组织培训活动：根据培训计划，组织相关的培训活动，包括理论课程的讲授、实际操作的演示和实训、安全意识的演练和质量管理的案例分析等。

同时，需要根据培训活动的实际情况不断进行调整和改进，确保培训的全面性和有效性。

焊接基础知识培训资料一、概述焊接是一种常见的金属连接工艺，通过加热和熔化金属材料，使其在凝固后形成坚固的连接。

本文将介绍焊接的基础知识，包括焊接的种类、焊接原理、焊接设备和焊接应用等内容。

二、焊接的种类1. 点焊点焊是一种通过将两个金属片放在一起，然后在接触点施加高电流和短时间的热能，使金属片在接触点瞬间熔化并连接的焊接方式。

点焊广泛应用于汽车制造和家电行业。

2. 熔化焊熔化焊是一种通过加热和熔化金属材料，使其在凝固后形成坚固连接的焊接方式。

常见的熔化焊包括电弧焊、氩弧焊和气体保护焊等。

3. 高能束焊高能束焊是指利用射线束（如激光束、电子束或等离子束）提供高能量密度进行焊接的一种焊接方式。

高能束焊具有焊接速度快、焊缝热影响区小的优点。

三、焊接原理1. 金属熔化与凝固焊接过程中，通过施加热能使金属达到熔点，并在熔点以上保持一段时间，使金属熔化成液态。

随后，熔化金属会由于降温而凝固，形成焊缝。

2. 熔池与焊缝形状焊接时，金属熔池是形成焊缝的关键。

熔池的形状受到焊接电弧或热能源的影响，不同的熔池形状会对焊缝的质量产生影响。

四、焊接设备1. 焊机焊机是进行焊接的主要设备，根据焊接原理的不同，焊机可以分为电弧焊机、氩弧焊机、激光焊机等。

2. 电极电极是焊接中传导电流并将热能输入到工件的导体。

根据焊接原理的不同，电极可以分为焊条、钨极和激光光纤等。

3. 气体保护装置气体保护装置用于在焊接过程中提供保护气体，防止焊缝与空气中的氧发生反应，以保证焊接质量。

五、焊接应用焊接广泛应用于各个行业，例如汽车制造、船舶建造、钢结构建筑等。

焊接可以实现不同材料的连接，并在强度和密封性方面具有良好的性能。

六、总结焊接作为一种常见的金属连接工艺，具有广泛的应用前景。

通过掌握焊接的基础知识，可以帮助人们实现高质量、高效率的焊接过程，推动各个行业的发展。

希望本篇焊接基础知识培训资料对您有所帮助。

电子焊接培训知识1、什么叫焊接、焊接的目的以及满足焊接的条件是什么？焊接是将想要连接的两个金属加热到焊锡的溶解温度，对此注入适量焊锡，将焊锡渗透在两个金属的中间，使之连接在一起，金属与渗透在金属中间的焊锡，形成的合金层。

1）焊接的目的①电器的连接：把两个金属连接在一起，使电流能导通。

②机械的连接：把两个金属连接在一起，使两者位置关系固定。

③密封：把两个金属焊接后，防止空气、水、油等渗漏。

2）焊接满足的条件：①清洁：把铜箔和元件表面清洁，使两者干净并保持干净。

②加热：同时对铜箔和元件加热，使起在同一时间达到同一温度。

③焊接：（供给焊锡）在适当的温度时，注入适量焊锡。

2、什么叫粘附？粘附为将合金层形成在焊锡与连接金属之中，就将焊锡成分吸附粘合在想要焊接的金属表面上，焊锡的粘合称之为粘附。

3、所为外观好的焊接是什么样？a) 焊锡呈弧形流动、粘附性好。

（粘附性、焊锡量）b) 焊锡表面要光滑、有光泽、发亮。

（适当的温度）c) 应推测线迹、元件形状。

（焊锡量）d) 应无裂痕、针孔等。

（不纯物、设计）e) 应无焊锡渣、焊锡珠、松香渣等污物。

（烙铁作业时，烙铁的用法）4、助焊剂的功能有哪些？焊锡的辅助材料：助焊剂主要用于波峰焊上。

a) 除去铜箔表面的氧化膜。

b) 防止铜箔与熔融焊锡的氧化。

c) 降低焊锡的表面的张力。

（促进粘附性）5、完全粘附的条件是什么？a) 元件的表面处理应做好。

b) 元件的表面应保持干净。

c) 使用适当的助焊剂。

（除去铜箔表面的氧化膜）d) 元件与铜箔要加热到适当的温度。

（温度太高易使铜箔脱离，太低易粘附不良）e) 使用指定的焊锡。

6、怎样保持基板和铜箔表面的清洁？a) 不要沾上灰尘、指纹。

（潮气和盐分易生锈）b) 不要放在高温、高湿处。

（高温、高湿易生锈）c) 不要存放在橡胶袋和纸袋内。

（易造成硫化）d) 不要长期存放。

（铜箔元件与镀层间相互扩散）7、焊锡丝的直径以及组成成分。

a) 焊锡丝的直径（mm）：1.02、1.27、1.57、2.36b) 常用的焊锡丝（mm）：1.02、1.27c) 焊锡丝的组成成分：锡铅铜镉银锑8、电烙铁的种类及使用范围1）电烙铁型号：25W 、40W 、60W 、80W最普遍使用的有40W和60W。
