塔吊附墙施工方案一、施工前准备在进行塔吊附墙施工之前，必须做好充分的准备工作，包括但不限于以下几个方面：1.了解施工现场的情况，包括周围环境、地形地貌等情况；2.确定施工方案，明确施工过程中的各项工作任务；3.确认塔吊的选型与数量，保证塔吊的合理布局和安全操作；4.制定详细的施工计划，包括施工的时间节点、工序安排等；5.保证施工现场的安全，设置必要的安全防护设施；6.检查施工材料和设备的准备情况，确保施工所需物资齐全。
二、施工过程1. 地基处理在进行塔吊附墙施工之前，首先需要对地基进行处理，确保地基的坚固和稳定。
地基处理主要包括以下几个方面：•清理地面杂物，保证地基平整；•进行地基的加固，如夯实土地、加铺砖石等；•测量地基平整度，保证地基的平整度符合施工要求。
2. 塔吊安装在地基处理完成后，需要进行塔吊的安装工作。
塔吊的安装主要包括以下几个步骤：•将塔吊部件运送到施工现场，并进行组装；•对塔吊进行检查，确保各个部件安装正确、连接牢固；•将塔吊安装在地基上，并进行固定。
3. 施工作业塔吊附墙施工的主要作业为对建筑物的墙体进行施工。
在进行墙体施工时，需要注意以下几个方面：•确保施工现场的安全，设置必要的安全警示标识；•严格按照施工图纸要求进行施工，保证墙体的质量；•使用合适的施工工具和材料，确保施工效率和质量；•定期检查施工质量，及时发现并解决问题。
三、施工结束塔吊附墙施工结束后，需要进行以下几个工作：1.对施工现场进行清理，清除施工垃圾和杂物；2.对施工质量进行检查，确保施工质量符合要求；3.对塔吊进行拆卸，并进行检查和维护；4.归档施工资料，记录施工过程和施工结果。
四、安全注意事项在进行塔吊附墙施工过程中，需要注意以下安全事项：1.所有参与施工的人员需穿着符合安全要求的工作服和安全帽；2.严格按照施工计划进行作业，不得擅自更改施工方案；3.塔吊操作人员需持有相应的操作证件，严格按照操作规程操作塔吊；4.施工现场需设置安全防护设施，确保施工安全；5.施工现场需进行安全巡查，查看施工过程中存在的安全隐患。
一、工程概况本工程为某高层建筑项目，总建筑面积约10万平方米，建筑高度为100米。
考虑到施工现场的垂直运输需求，决定在施工现场安装塔吊。
为确保施工安全和效率，特制定本塔吊内附墙安装施工方案。
二、编制依据1. 《建筑起重机械安全监督管理规定》（建设部166号令）2. 《塔式起重机安全规程》（GB51442012）3. 《建筑施工塔式机安装、使用、拆卸安全技术规程》（JGJ196-2010）4. 施工现场实际情况三、附墙布置及尺寸1. 布置：根据施工现场实际情况，塔吊附墙布置在建筑物外侧，采用四道附墙，每道附墙间距约15米。
2. 尺寸：第一道附墙距离地面20米，第二道附墙距离地面40米，第三道附墙距离地面60米，第四道附墙距离地面80米。
四、塔吊附着计算1. 计算依据：根据《建筑起重机械安全监督管理规定》和《塔式起重机安全规程》，对塔吊进行附着计算。
2. 计算结果：经过计算，塔吊附着满足安全要求。
五、附着支座与建筑物构件连接的计算1. 计算依据：根据《建筑起重机械安全监督管理规定》和《塔式起重机安全规程》，对附着支座与建筑物构件连接进行计算。
2. 计算结果：经过计算，附着支座与建筑物构件连接满足安全要求。
六、附着设计与施工的注意事项1. 设计：在附着设计过程中，应充分考虑塔吊的受力情况、建筑物结构特点以及施工现场环境。
2. 施工：在施工过程中，应严格按照设计要求进行施工，确保附着支座的安装质量。
七、塔吊的附着的安装1. 安装前准备：检查塔吊附墙材料，确保其质量符合要求；清理施工现场，确保安装空间。
2. 安装步骤：（1）安装第一道附墙：将附墙与建筑物连接，确保连接牢固；（2）安装第二道附墙：按照第一道附墙的安装方法，安装第二道附墙；（3）安装第三道附墙：按照前两道附墙的安装方法，安装第三道附墙；（4）安装第四道附墙：按照前三道附墙的安装方法，安装第四道附墙。
八、附墙安装安全措施1. 施工人员：所有施工人员必须经过专业培训，持证上岗。

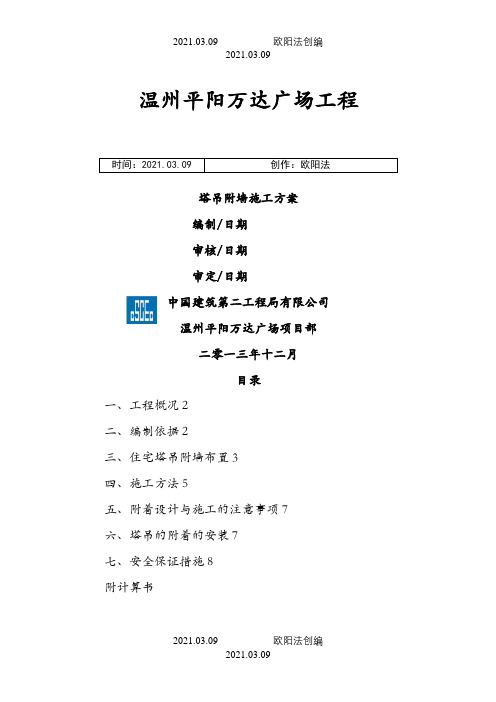

温州平阳万达广场工程时间：2021.03.09 创作：欧阳法塔吊附墙施工方案编制/日期审核/日期审定/日期中国建筑第二工程局有限公司温州平阳万达广场项目部二零一三年十二月目录一、工程概况2二、编制依据2三、住宅塔吊附墙布置3四、施工方法5五、附着设计与施工的注意事项7六、塔吊的附着的安装 7七、安全保证措施8附计算书塔吊附墙施工方案一、工程概况本工程共9栋高层住宅，住宅高度约100米，每栋住宅各布置一台塔吊，塔吊型号有5613型、6020型、6515型及MC200型，本工程负一层住宅塔吊基础承台顶标高为-2.450米，格构柱底标高为-5.850米，负二层住宅塔吊基础承台顶标高为-3.850米，格构柱底标高为-10.800米。
T15（5613型）布置在场外,为辅助塔吊，待地下出正负零后，将其拆除，大商业共布置了6台塔吊，塔吊型号有6517型、5613型、MC200型，后续结合大商业塔吊群塔施工，确定大商业塔吊是否附着。
本方案为高层住宅楼塔吊附着施工方案，本工程塔吊平面布置图，见下图：二、编制依据1、温州平阳万达广场工程住宅结构图（9月23日版）2、温州平阳万达广场工程住宅建筑图（9月23日版）3、本工程塔吊基础施工方案4、温州平阳万达广场工程塔吊平面布置图5、《建筑塔式起重机安全规程》GB5144—20066、《建筑起重机械建筑安全监督管理规定》建设部令第166号7、《施工现场临时用电安全技术规范》JGJ46—20058、《建筑施工高处作业安全技术规范》JGJ80—919、温州平阳万达广场工程塔吊安装方案10、适用的相关法律、法规以及有关标准规范11、5613型、6020型、6515型、6517型及MC200型塔吊使用说明书12、品茗计算软件（2013版）13、PKPM安全计算软件三、住宅塔吊附墙布置根据本工程结构特点、业主提供的结施图、建施图结合塔吊使用说明书中的规定，对本工程塔吊附墙作如下布置：住宅部分塔吊附墙布置见下表：（1）1#楼塔吊附墙平面布置（2）2#楼塔吊附墙平面布置（3）3#楼塔吊附墙平面布置（4）4#塔吊附墙平面布置（5）5#塔吊附墙平面布置（6）6#塔吊附墙平面布置（7）7#塔吊附墙平面布置（8）8#塔吊附墙平面定位图（9）9#塔吊附墙平面定位图2、住宅塔吊附墙剖面图（1）1#住宅塔吊附墙剖面图：（2）2#住宅塔吊附墙剖面图(3)3#塔吊附墙剖面图（4）4#住宅塔吊附墙剖面图（5）5#住宅塔吊附墙剖面图（6）6#住宅塔吊附墙剖面图（7）7#住宅塔吊附墙剖面图（8）8#住宅塔吊附墙剖面图（9）9#住宅塔吊附墙剖面图四、施工方法1、根据现场实际情况制作附着拉杆，附着采用四拉杆的形式，1、2、3#塔吊附着拉杆采用20b槽钢对扣制作的伸缩拉杆，其他塔吊根据预埋后实际拉杆长度考虑采用方管或格构柱，并通过计算来确定拉杆大小规格。
一、工程概况为确保施工现场塔吊的稳定和安全，根据施工现场的具体情况和塔吊的技术参数，制定本塔吊附墙安装施工方案。
本方案适用于施工现场塔吊附墙的安装工作。
二、编制依据1. 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）2. 《建筑工程施工质量验收统一标准》（GB50300-2013）3. 塔吊产品说明书及有关技术资料4. 施工现场实际情况三、施工准备1. 技术准备：熟悉相关规范、标准，了解塔吊的技术参数和附墙结构设计要求。
2. 材料准备：准备附墙杆、连接件、紧固件、垫片等材料，确保材料质量符合要求。
3. 工具准备：准备电钻、扳手、螺丝刀、水平尺、线锤等工具。
4. 人员准备：组织具备相关技能的施工人员进行施工。
四、施工步骤1. 附墙位置确定：根据塔吊的技术参数和施工现场情况，确定附墙的位置和数量。
2. 开孔：使用电钻在墙体上开孔，孔径略大于附墙杆直径。
3. 安装附墙杆：将附墙杆插入孔内，确保附墙杆垂直于地面。
4. 固定附墙杆：使用连接件和紧固件将附墙杆固定在墙体上，确保附墙杆的牢固。
5. 加固墙体：在附墙杆周围浇筑混凝土，加固墙体。
6. 检查验收：检查附墙杆的垂直度、固定牢固程度，确保附墙杆符合设计要求。
五、施工注意事项1. 施工前，应对施工现场进行安全检查，确保施工环境安全。
2. 施工过程中，注意保护墙体，避免损坏墙体结构。
3. 施工人员应穿戴安全帽、安全带等个人防护用品。
4. 施工过程中，应随时检查附墙杆的垂直度和固定牢固程度，发现问题及时处理。
5. 施工完成后，进行验收，确保附墙杆符合设计要求。
六、安全措施1. 施工人员应严格遵守操作规程，确保施工安全。
2. 施工现场应设置安全警示标志，提醒施工人员注意安全。
3. 施工过程中，应随时检查附墙杆的垂直度和固定牢固程度，发现问题及时处理。
4. 施工完成后，进行验收，确保附墙杆符合设计要求。
通过以上施工方案的实施，确保施工现场塔吊的稳定和安全，为工程顺利进行提供保障。
塔吊安装附着施工方案一、引言塔吊是现代建筑施工中常见的起重设备，它的安装附着施工方案对于保障施工安全和效率至关重要。
本文将介绍塔吊安装附着施工的相关方案，包括前期准备、安装步骤、安全注意事项等内容，旨在帮助施工方保障施工顺利进行。
二、前期准备在进行塔吊安装附着施工前，需要做好充分的前期准备工作。
具体包括以下几个方面： 1. 选择安装位置：根据建筑施工需要确定塔吊的安装位置，确保周围无遮挡物，安全距离符合要求。
2. 施工平面准备：清理施工平面，确保平整、结实，以保证塔吊的稳固安装。
3. 检查设备完整性：确认塔吊各部件完好无损，必要时进行维修更换。
4. 确定附着方式：根据具体情况确定塔吊的附着方式，可以选择地脚螺栓固定、附墙夹固定等方式。
三、安装步骤1. 安装基础1.在地面上标出塔吊的安装位置，根据要求挖掘基础坑，保证基础深度和尺寸符合要求。
2.将基础筏板放入坑中，根据设计要求浇筑混凝土，待混凝土达到强度后，进行基础验收。
3.安装地脚螺栓或附墙夹，确保基础与附着点牢固连接。
2. 安装塔身1.拆卸塔吊主体结构，依次安装塔身各部件，注意吊装过程中的平衡和稳固。
2.通过螺栓等方式将各部件连接固定，确保塔身结构稳定可靠。
3. 安装头部1.安装塔吊的头部组件，包括起升机构、回转机构等，确保各部件之间的连接正确紧固。
2.调整各部件位置，使其符合设计要求，并进行头部结构的验收。
四、安全注意事项1.施工过程中严格遵守安全操作规程，穿戴好安全防护装备，严禁趴工、蹲工等行为。
2.在安装过程中，严格按照设计要求和操作规范进行操作，不得随意调整或更改结构。
3.注意检查塔吊各部件连接是否牢固，发现问题及时处理，确保安装质量。
4.安装完成后，进行塔吊的调试和验收，确保设备正常运行。
五、结论塔吊安装附着施工方案是保障施工安全和有效进行的重要环节，施工方需严格按照相关规范和安全要求进行施工。
通过本文介绍的方案，相信可以为塔吊安装工作提供一定的参考和帮助，减少安装施工中的风险，提高工作效率。
一、工程概况本工程为高层建筑施工，塔吊作为施工现场的主要垂直运输设备，其附墙安装是确保施工安全和效率的关键环节。
为确保塔吊附墙安装的质量和安全性，特制定本专项施工方案。
工程名称：XX高层建筑工程地点：XX市XX区工程规模：总建筑面积XX万平方米结构类型：剪力墙结构层数：地上XX层，地下XX层总高度：XX米二、编制依据1. 《建筑起重机械安全监督管理规定》（建设部166号令）2. 《塔式起重机安全规程》（GB51442012）3. 《建筑施工塔式机安装、使用、拆卸安全技术规程》（JGJ196-2010）4. 《建筑机械使用安全技术规程》（GB6067.1-2010）5. 《施工现场临时用电安全技术规范》（JGJ46-2005）6. 工程设计图纸、施工组织设计及相关技术规范三、施工准备1. 施工人员：组织具备相关资质的施工人员，进行专业培训，确保其掌握塔吊附墙安装的技能和安全操作规程。
2. 施工材料：确保所用材料符合国家标准，包括塔吊附墙件、连接螺栓、高强度螺栓、焊接材料等。
3. 施工设备：准备足够的施工设备，如吊车、卷扬机、焊接设备、切割设备等。
4. 施工现场：确保施工现场整洁，塔吊基础牢固，满足塔吊附墙安装的要求。
四、施工工艺1. 塔吊基础检查：对塔吊基础进行检查，确保其符合设计要求，无沉降、开裂等现象。
2. 附墙件安装：按照设计要求，将附墙件安装在塔吊基础侧面，确保其垂直度和水平度。
3. 连接螺栓紧固：使用扭矩扳手对连接螺栓进行紧固，确保其达到设计要求的扭矩值。
4. 高强度螺栓焊接：对高强度螺栓进行焊接，确保焊接质量，满足设计要求。
5. 塔吊吊装：使用吊车将塔吊吊装至预定位置，确保塔吊垂直度。
6. 塔吊附着：将塔吊附着装置安装在塔吊上，确保其牢固可靠。
7. 塔吊试运行：对塔吊进行试运行，检查其运行情况，确保其安全可靠。
五、质量控制1. 材料检验：对所用材料进行检验，确保其质量符合国家标准。
2. 施工过程检验：对施工过程进行全程监控，确保施工质量。
塔吊附墙施工方案1. 引言塔吊附墙施工是一种常见的建筑施工方式，通过将塔吊安装在建筑物的外墙上，可以提高施工效率，节省施工时间和人力成本。
本文将介绍塔吊附墙施工的方案和步骤。
2. 塔吊附墙施工的步骤2.1 前期准备工作在进行塔吊附墙施工之前，需要进行一系列的前期准备工作，包括但不限于以下内容：•确定施工方案和施工计划•分析建筑物的结构和承重能力•预先评估施工风险，并采取相应的安全防护措施•准备好所需的材料和工具2.2 安装塔吊安装塔吊是塔吊附墙施工的核心步骤之一。
具体步骤如下：1.根据施工方案确定塔吊的位置和数量。
2.在建筑物的外墙上预留好安装孔洞。
3.将塔吊的主体组件通过吊车或其他设备，按照安装孔洞的位置和间距进行安装固定。
4.完成塔吊的电气和液压连接，并进行相应的测试和调试，确保塔吊能够正常运行。
2.3 确保塔吊的稳定性塔吊附墙施工过程中，必须保证塔吊的稳定性，以防止发生意外事故。
以下是保证塔吊稳定性的一些关键措施：•确保塔吊的基础牢固，能够承受塔吊的重量和施工荷载。
•在塔吊周围设置警示标识，以提示其他人员注意安全。
•定期检查塔吊的构件和连接件的状况，确保其不受损坏或松动。
2.4 进行施工作业在塔吊安装完成后，可以开始进行具体的施工作业。
根据施工需要，可以进行以下工作：•通过塔吊提升和悬挂设备、材料等进行建筑物的拆除、装修或其它施工工作。
•在施工过程中，需保持塔吊的平稳运行，避免塔吊与建筑物之间的碰撞和摩擦。
2.5 拆卸和清理塔吊附墙施工完成后，需要对塔吊进行拆卸，并进行相应的清理工作。
以下是相关步骤：1.停用塔吊，并断开其与建筑物的连接。
2.使用吊车等设备，将塔吊的主体组件逐个拆卸，并放置在安全地点。
3.清理施工区域的残留物和垃圾，恢复施工现场的整洁。
3. 安全注意事项在塔吊附墙施工过程中，需要特别注意以下安全事项：•操作人员必须具备专业的培训和操作证书，严禁无资格人员操作塔吊。
•在安装和拆卸塔吊时，需要进行严格的安全检查，确保所有连接件和构件的安全可靠。
一、工程概况本工程为某高层建筑项目，建筑面积为XX平方米，建筑高度为XX米，结构形式为剪力墙结构。
为确保施工安全和提高施工效率，本项目将采用塔吊进行施工。
根据施工现场实际情况，制定以下塔吊安装附墙施工方案。
二、编制依据1. 《建筑起重机械安全监督管理规定》；2. 《塔式起重机安全规程》；3. 国家现行相关标准、规范；4. 施工现场实际情况。
三、施工准备1. 施工人员：组织一支具有丰富经验的塔吊安装和拆卸队伍，并对其进行了安全教育和培训；2. 施工材料：准备好塔吊安装所需的各种材料，如塔吊基础、附着杆、支撑杆、连接件等；3. 施工设备：确保施工设备齐全，如汽车吊、吊车、卷扬机等；4. 施工图纸：熟悉施工图纸，了解塔吊安装和附墙的具体要求。
四、施工工艺1. 塔吊基础施工（1）根据设计图纸，确定塔吊基础的位置、尺寸和埋深；（2）进行塔吊基础的开挖，确保基础稳定；（3）对基础进行平整、夯实；（4）安装塔吊基础，并进行验收。
2. 塔吊安装（1）将塔吊组件运至施工现场；（2）根据施工图纸，安装塔吊过渡节、套架、回转支撑、塔尖、平衡臂、起重臂等；（3）进行塔吊的组装和调试；（4）验收塔吊安装质量。
3. 塔吊附墙施工（1）根据设计图纸，确定塔吊附墙的位置和高度；（2）在建筑物上安装附着杆和支撑杆；（3）将塔吊附着杆与建筑物上的附着杆连接；（4）对塔吊附墙进行固定，确保其稳定；（5）验收塔吊附墙质量。
五、施工安全管理1. 严格执行国家有关建筑起重机械安全管理的法律法规和标准；2. 加强施工人员的安全教育和培训，提高安全意识；3. 施工现场设置安全警示标志，防止意外事故发生；4. 定期对塔吊进行安全检查和维护，确保其安全运行。
六、施工进度安排1. 塔吊基础施工：XX天；2. 塔吊安装：XX天；3. 塔吊附墙施工：XX天。
七、结语本方案针对高层建筑项目塔吊安装附墙施工，旨在确保施工安全和提高施工效率。
在施工过程中，严格按照施工方案执行，确保工程质量。
塔吊附墙专项施工方案本文介绍的是一项塔吊附着工程。
该工程的主要目的是将塔吊附着到建筑物上，以支撑塔吊的重量和运作。
该工程的施工地点位于城市中心的一座高层建筑工地。
二、编制依据本工程的编制依据主要包括国家有关建筑设计规范和塔吊安装标准。
在编制过程中，我们还参考了类似工程的经验和相关技术资料。
三、附墙布置及尺寸在本工程中，我们选择了建筑物的一侧墙面作为塔吊的附着点。
根据建筑物的结构特点和塔吊的尺寸，我们确定了附着点的位置和尺寸。
同时，为了保证附着点的稳定性，我们还进行了墙体加固和加厚。
四、支座力计算在塔吊运作过程中，支座承受着塔吊的重量和运动力。
因此，我们需要对支座的承载能力进行计算。
在计算过程中，我们考虑了建筑物的结构特点、地基的承载能力以及塔吊的重量和运动力等因素。
五、附着杆内力计算附着杆是连接塔吊和建筑物的重要部件，其内力的计算是本工程设计的重要内容之一。
在计算过程中，我们考虑了附着杆的材料、截面形状、长度、受力状态等因素，并采用了合适的计算方法和公式。
六、附着杆强度验算为了保证附着杆的强度和稳定性，我们进行了强度验算。
在验算过程中，我们考虑了附着杆的受力状态、强度设计值、材料特性等因素，并进行了合理的安全系数设计。
七、附着支座与建筑物构件连接的计算附着支座与建筑物构件的连接是本工程设计的另一个重要内容。
在计算过程中，我们考虑了连接部位的结构特点、材料特性、受力状态等因素，并进行了合理的设计和计算。
八、附着设计与施工的注意事项在本工程的设计和施工过程中，我们需要注意以下几点：1、保证附着点的稳定性；2、保证附着杆和附着支座的强度和稳定性；3、保证附着设计符合国家相关标准和规范；4、保证施工过程中的安全性和质量。
九、塔吊的附着的安装在本工程中，塔吊的附着安装是一个重要的环节。
在安装过程中，我们需要保证附着点的位置和尺寸符合设计要求，附着杆和附着支座的安装质量和稳定性符合国家相关标准和规范。
同时，我们还需要注意施工安全和质量。
一、编制背景为确保施工现场塔吊的安全稳定运行，根据《建筑起重机械安全监督管理规定》及《塔式起重机安全规程》等相关法律法规，结合本工程实际情况，特制定本塔吊附墙专项方案。
二、工程概况本工程位于XX市XX区，总建筑面积XX万平方米，地上XX层，地下XX层，建筑高度XX米。
施工现场共需安装XX台QTZ63型塔式起重机，用于本工程的材料运输和施工吊装。
三、附墙设计原则1. 确保塔吊的稳定性和安全性，避免因附墙失效导致塔吊倾覆、坠落等事故发生。
2. 附墙材料选用应符合国家标准，具有足够的强度和刚度。
3. 附墙布置合理，确保塔吊的起重能力和工作范围。
4. 附墙施工应便于拆卸，不影响后续施工。
四、附墙方案1. 附墙材料：采用Q235B钢材，厚度不小于6mm，表面防腐处理。
2. 附墙布置：根据塔吊型号、高度和工作范围，合理布置附墙数量和位置。
3. 附墙连接：附墙与建筑物连接采用焊接或螺栓连接，确保连接牢固可靠。
4. 附墙间距：附墙间距根据塔吊型号、高度和工作范围确定，一般不大于6米。
五、附墙施工流程1. 施工准备：熟悉附墙设计图纸，准备施工所需材料、工具和设备。
2. 施工测量：根据设计图纸，对附墙位置进行测量定位。
3. 钻孔：在建筑物墙体上钻孔，孔径根据附墙直径确定。
4. 安装附墙：将附墙插入钻孔，并进行初步固定。
5. 连接附墙与建筑物：采用焊接或螺栓连接附墙与建筑物，确保连接牢固。
6. 附墙加固：在附墙连接处进行加固处理，提高附墙的整体强度。
7. 附墙检测：施工完成后，对附墙进行检测，确保附墙的稳定性和安全性。
六、附墙维护与管理1. 定期检查附墙的连接部位，确保连接牢固可靠。
2. 定期检查附墙的防腐情况，如有腐蚀应及时处理。
3. 定期检查附墙的变形情况，如有变形应及时加固。
4. 附墙的拆除应按照施工方案进行，确保拆除过程中的安全。
七、附墙验收1. 施工单位完成附墙施工后，应组织相关人员进行验收。
2. 验收合格后，方可进行塔吊的安装和使用。
温州平阳万达广场工程塔吊附墙施工方案编制/日期审核/日期审定/日期中国建筑第二工程局有限公司温州平阳万达广场项目部二零一三年十二月目录一、工程概况 (3)二、编制依据 (4)三、住宅塔吊附墙布置 (4)四、施工方法 (19)五、附着设计与施工的注意事项 (21)六、塔吊的附着的安装 (22)七、安全保证措施 (22)附计算书塔吊附墙施工方案一、工程概况本工程共9栋高层住宅，住宅高度约100米，每栋住宅各布置一台塔吊，塔吊型号有5613型、6020型、6515型及MC200型，本工程负一层住宅塔吊基础承台顶标高为-2.450米，格构柱底标高为-5.850米，负二层住宅塔吊基础承台顶标高为-3.850米，格构柱底标高为-10.800米。
T15（5613型）布置在场外,为辅助塔吊，待地下出正负零后，将其拆除，大商业共布置了6台塔吊，塔吊型号有6517型、5613型、MC200型，后续结合大商业塔吊群塔施工，确定大商业塔吊是否附着。
本方案为高层住宅楼塔吊附着施工方案，本工程塔吊平面布置图，见下图：二、编制依据1、温州平阳万达广场工程住宅结构图（9月23日版）2、温州平阳万达广场工程住宅建筑图（9月23日版）3、本工程塔吊基础施工方案4、温州平阳万达广场工程塔吊平面布置图5、《建筑塔式起重机安全规程》GB5144—20066、《建筑起重机械建筑安全监督管理规定》建设部令第166号7、《施工现场临时用电安全技术规范》JGJ46—20058、《建筑施工高处作业安全技术规范》JGJ80—919、温州平阳万达广场工程塔吊安装方案10、适用的相关法律、法规以及有关标准规范11、5613型、6020型、6515型、6517型及MC200型塔吊使用说明书12、品茗计算软件（2013版）13、PKPM安全计算软件三、住宅塔吊附墙布置根据本工程结构特点、业主提供的结施图、建施图结合塔吊使用说明书中的规定，对本工程塔吊附墙作如下布置：住宅部分塔吊附墙布置见下表：（1）1#楼塔吊附墙平面布置（2）2#楼塔吊附墙平面布置（3）3#楼塔吊附墙平面布置（4）4#塔吊附墙平面布置（5）5#塔吊附墙平面布置（6）6#塔吊附墙平面布置（7）7#塔吊附墙平面布置（8）8#塔吊附墙平面定位图（9）9#塔吊附墙平面定位图2、住宅塔吊附墙剖面图（1）1#住宅塔吊附墙剖面图：（2）2#住宅塔吊附墙剖面图(3)3#塔吊附墙剖面图（4）4#住宅塔吊附墙剖面图（5）5#住宅塔吊附墙剖面图（6）6#住宅塔吊附墙剖面图（7）7#住宅塔吊附墙剖面图（8）8#住宅塔吊附墙剖面图（9）9#住宅塔吊附墙剖面图四、施工方法1、根据现场实际情况制作附着拉杆，附着采用四拉杆的形式，1、2、3#塔吊附着拉杆采用20b槽钢对扣制作的伸缩拉杆，其他塔吊根据预埋后实际拉杆长度考虑采用方管或格构柱，并通过计算来确定拉杆大小规格。
伸缩拉杆大样图伸缩段加工图固定端加固图2、严格检查预埋件的位置是否正确、牢固。
各楼号塔吊附墙预埋件预埋位置见附图。
附着套架固定原则上应与预埋件高度一致，保持在同一水平面上。
3、在附着拉杆焊接前对塔机两个垂直方向进行测量，利用塔机附着拉杆调整好塔机的垂直度，在确保附着以下的塔机垂直度在2/1000以内。
4、将拉杆调节螺栓端部部位与拉杆用铁板用铁板或角铁实行焊接，保证拉杆调节螺栓位置不再变动。
焊缝必须平整、饱满、密实，无夹渣、气孔、咬肉等缺陷。
5、塔吊附墙预埋钢板时，塔吊专业分包单位的技术人员必须到场指导施工，现场放样，确定预埋件的位置，砼浇筑时，也应派人到现场确定浇筑过程中预埋件位置有无跑动，及时校核调整，为下步安装附墙杆提供条件。
6、根据实际塔吊位置及附墙最优化考虑，塔吊附墙与结构在某些部位存在冲突，故塔吊附墙与结构挑板有冲突的地方，结构挑板都需后做。
7、附着安装（1）附着预埋钢板厚16㎜，规格为400㎜×600㎜，材质为Q235，锚筋：5×￠20。
将预埋件按要求预埋到框架梁合适的位置中。
（2）在安装着装置的塔身横腹杆周围，用毛竹或脚手架钢管扎一个井子架，四周铺设好脚手板，在相同高度楼层的框架梁上设置安装好的栏杆绞点。
（3）利用塔机本身将两个附着架吊放在井子架四周，拼成一个框形框柱塔身，用拉杆附着架和梁的绞点连接起来。
（4）用经纬仪边测量塔身垂直度，边调整各拉杆的长短，使塔身附着后，最高点以下的塔身轴线垂直度为相应高度的2/1000。
耳板尺寸技术要求:1.预埋时Φ20的圆钢需和梁主筋焊接牢固,板面比墙面埋进5-10mm,以保证塔吊拆除后不影响墙体装饰.2.制作时Φ20圆钢必须与钢板满焊,焊缝高度10mm.3.附墙装置需预埋件400×600两块.4.钢板与Φ20圆钢材料匀为Q235.五、附着设计与施工的注意事项锚固装置附着杆在建筑结构上的固定点要满足以下原则:1、附着固定点应设置在丁字墙（承重隔墙和外墙交汇点）和外墙转角处，切不可设置在轻质隔墙与外墙汇交的节点处；2、对于框架结构，附着点宜布置在靠近柱根部；3、在无外墙转角或承重隔墙可利用的情况下，可以通过窗洞使附着杆固定在承重内墙上；4、附着固定点应布设在靠近楼板处，以利于传力和便于安装。
5、附着预埋钢板所在梁需附加钢筋，附加钢筋大小同所在梁上下层筋，上下各加两根，通长设置，附加钢筋需锚入梁两端支座端。
六、塔吊的附着的安装1、起重机附着的建筑物其锚固点的受力强度满足起重机的设计要求。
附着杆高的布置方式、相互间距和附着距离等，应按出厂使用说明书规定执行。
2、装设附着框架和附着杆件，应采用经纬仪测量塔身垂直度，并应采用附着杆进行调整，在最高锚固点以下垂直度允许偏差为2/1000。
3、在附着框架和附着支座布设时，附着杆倾斜角度不得超过10度。
4、附着框架宜设置在塔身标准节连接处，箍紧塔身。
塔架对角处在无斜撑时应加固。
5、塔身顶升节高到规定锚固间距时，应及时增设支建筑物的锚固装置。
塔身高出锚固装置的自由端高度，应符合出厂说明书规定。
6、起重机作业过程中，应经常检查锚固装置，发现松动或异常情况时，应立即停止作业。
故障未排除不得继续作业。
7、拆卸起重机时，应随着降落塔身的进程拆卸相应的锚固装置。
严禁在落塔之前先拆锚固装置。
七、安全保证措施1、塔吊附着前，安全部按照方案要求结合塔吊使用说明书向相关人员作好安全技术交底，并形成书面文件。
2、所有现场施工人员必须听从统一指挥，进入施工作业区域必须戴好安全帽，高空作业时必须系好安全带。
3、作业人员必须遵守高空作业规则，严禁酒后上岗，并专人负责监护。
4、遇有六级及以上大风时，严禁安装或拆卸锚固装置。
5、锚固装置的安装、拆卸、检查和调整，均应有专人负责，工作时应系安全带和戴安全帽，并应遵守高处作业有关安全操作的规定。
6、各处的销子连接处，必须使用开中销，严禁用铁丝来代替。
T1塔吊附着计算塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与建筑物连接的两支座间距改变时，需要进行附着的计算。
主要包括附着杆计算、附着支座计算和锚固环计算。
一. 参数信息塔吊高度:121.00(m) 附着塔吊边长:1.80(m) 附着塔吊最大倾覆力距:5380.00(kN/m)附着框宽度:2.60(m) 回转扭矩:451.00(kN/m) 风荷载设计值:0.96(kN/m)附着杆选用：[20b槽钢附着节点数:5 各层附着高度分别:19.2,36.6,54.0,71.4,88.8(m)附着点1到塔吊的竖向距离:1.42(m) 附着点1到塔吊的横向距离:2.05(m)附着点1到中性线的距离:3.11(m)二. 支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。
附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:风荷载标准值应按照以下公式计算其中W0──基本风压(kN/m2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：W0= 0.60kN/m2；u z──风荷载高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：u z=2.640；u s──风荷载体型系数：U s=2.400；z──风振系数,依据《建筑结构荷载规范》结构在Z高度处的风振系数按公式7.4.2条规定计算得βz=0.70风荷载的水平作用力N w=W k×B×K s其中W k──风荷载水平压力,W k=2.661kN/m2B──塔吊作用宽度,B=1.80mK s──迎风面积折减系数，K s=0.20经计算得到风荷载的水平作用力q=0.96kN/m风荷载实际取值q=0.96kN/m塔吊的最大倾覆力矩M=5380kN.mqM19.2m17.4m17.4m17.4m17.4m32.2m计算结果: N w=524.154kN三. 附着杆内力计算塔吊四附着杆件的计算属于一次超静定问题,采用结构力学计算个杆件内力:计算简图:方法的基本方程：计算过程如下：其中:1p为静定结构的位移；T i0为F=1时各杆件的轴向力；T i为在外力M和P作用下时各杆件的轴向力；l i为为各杆件的长度。
考虑到各杆件的材料截面相同，在计算中将弹性模量与截面面积的积EA约去，可以得到：各杆件的轴向力为：以上的计算过程将从0-360度循环，解得每杆件的最大轴压力，最大轴拉力：杆1的最大轴向拉力为：314.14kN；杆2的最大轴向拉力为：405.46kN；杆3的最大轴向拉力为：405.46kN；杆4的最大轴向拉力为：314.14kN；杆1的最大轴向压力为：314.14kN；杆2的最大轴向压力为：405.46kN；杆3的最大轴向压力为：405.46kN；杆4的最大轴向压力为: 314.14kN。
四. 附着杆强度验算1．杆件轴心受拉强度验算验算公式:=N/A n≤f其中N──为杆件的最大轴向拉力,取N=405.46kN；──为杆件的受拉应力；A n──为杆件的的截面面积，本工程选取的是[20b槽钢,查表可知A n=3283.00mm2；经计算，杆件的最大受拉应力=405.46×1000/3283.00=123.50N/mm2。
最大拉应力不大于拉杆的允许拉应力215N/mm2,满足要求!2．杆件轴心受压强度验算验算公式:=N/A n≤f其中──为杆件的受压应力；N──为杆件的轴向压力,杆1:取N=314.14kN；杆2:取N=405.46kN；杆3:取N=405.46kN；杆4:取N=314.14kN；A n──为杆件的的截面面积，本工程选取的是[20b槽钢,查表可知A n=3283.00mm2；──为杆件的受压稳定系数,是根据查表计算得,杆1:取=0.812,杆2:取=0.929,杆3:取=0.929 ,杆4:取=0.812；──杆件长细比,杆1:取=59.064,杆2:取=32.641,杆3:取=32.641,杆4:取=59.064。
