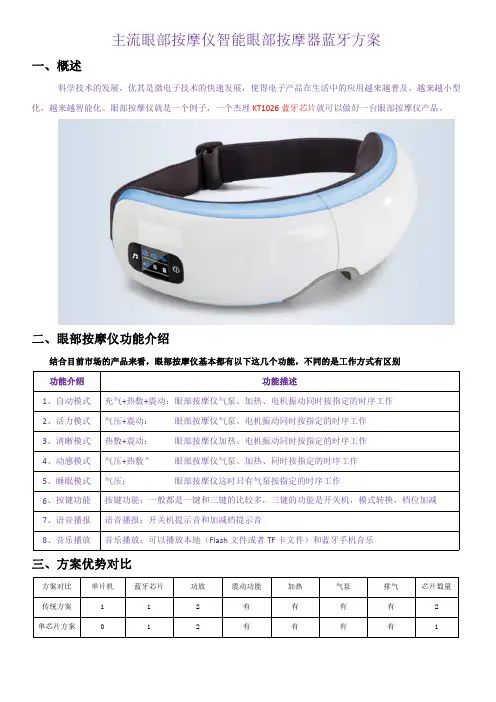

主流眼部按摩仪智能眼部按摩器蓝牙方案一、概述科学技术的发展，优其是微电子技术的快速发展，使得电子产品在生活中的应用越来越普及，越来越小型化，越来越智能化。

眼部按摩仪就是一个例子，一个杰理KT1026蓝牙芯片就可以做好一台眼部按摩仪产品。

二、眼部按摩仪功能介绍结合目前市场的产品来看，眼部按摩仪基本都有以下这几个功能，不同的是工作方式有区别功能介绍功能描述1、自动模式充气+热敷+震动：眼部按摩仪气泵、加热、电机振动同时按指定的时序工作2、活力模式气压+震动：眼部按摩仪气泵、电机振动同时按指定的时序工作3、清晰模式热敷+震动：眼部按摩仪加热、电机振动同时按指定的时序工作4、动感模式气压+热敷”眼部按摩仪气泵、加热、同时按指定的时序工作5、睡眠模式气压：眼部按摩仪这时只有气泵按指定的时序工作6、按键功能按键功能：一般都是一键和三键的比较多，三键的功能是开关机，模式转换，档位加减7、语音播报语音播报：开关机提示音和加减档提示音8、音乐播放音乐播放：可以播放本地（Flash文件或者TF卡文件）和蓝牙手机音乐三、方案优势对比方案对比单片机蓝牙芯片功放震动功能加热气泵排气芯片数量传统方案112有有有有2单芯片方案012有有有有1四、蓝牙单芯片原理图四、原理图特点:1、原理图中只有一个主芯片实现眼部按摩仪的主要功能，QFN32脚，芯片4*4MM封装，芯片型号:KT10262、原理图中元件用的也很不多，基本做到很精简3、定制可支持点阵屏、数码屏、LCD屏的显示功能4、支持OTA空中更新固件，也可能接电脑下载歌曲和更新固件5、蓝牙版本：兼容蓝牙V5.0+BR+EDR+BLE五、眼部按摩仪未来走向科技在发展，眼部按摩仪将来会住更智能化的方向发展，主要体现在以下两个方面功能介绍功能描述1、语音识别语音识别功能就是可以用说话的方式来操作眼部按摩仪的工作模式。

目前还不是主流，只有少数几家品牌公司有在做，这可能是跟市场环境有一定的关系，再者语音识别芯片贵又不是很完善。

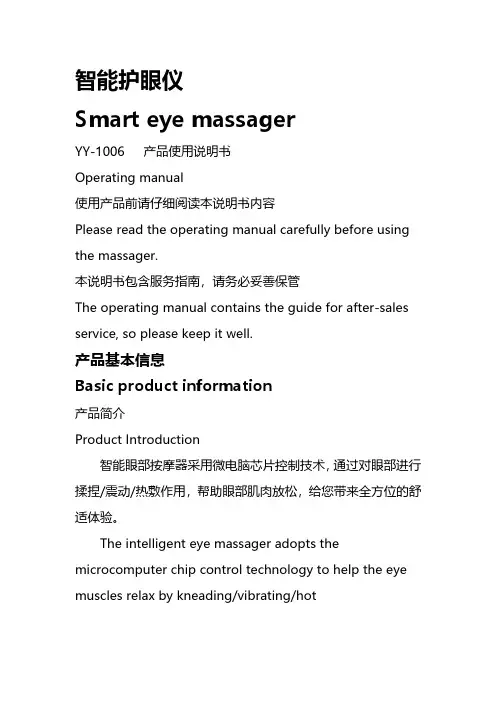

智能护眼仪Smart eye massagerY Y-1006产品使用说明书Operating manual使用产品前请仔细阅读本说明书内容Please read the operating manual carefully before using the massager.本说明书包含服务指南，请务必妥善保管The operating manual contains the guide for after-sales service, so please keep it well.产品基本信息Basic product information产品简介Product Introduction智能眼部按摩器采用微电脑芯片控制技术，通过对眼部进行揉捏/震动/热敷作用，帮助眼部肌肉放松，给您带来全方位的舒适体验。

The intelligent eye massager adopts the microcomputer chip control technology to help the eye muscles relax by kneading/vibrating/hotcompress,bringing you a comprehensive comfortable experience.本产品适用于各种长时间使用电脑，手机等电子设备的人群。

The product is suitable for all kinds of people who use computer,mobile phone and other electronic equipment for a long time.产品参数Product parameter[产品净重] 195g [电池容量] 1200mAh [Product net weight] [Battery capacity][额定电压] DC 5V [额定电流] 1A[Rated voltage] [Rated current][装箱清单] 主机*1 说明书*1 USB数据线*1[Packing list] Host*1 Manual*1 USB data cable*1[执行标准] [Executive standard][产品特点] 自动定时恒温热敷语音播报便携可充电蓝牙音乐多频震动[Packing list] Automatic timingThermostatic hot compress Voice announcements Convenient Rechargeable Bluetooth musicMulti-frequency vibration产品结构Product structureLED指示灯开关机/模式切换/音乐控制USB充电口LED indicator lightSwitch machine/mode switch/music or storyType-C interface使用前的准备与充电Preparation and charging before use使用前准备Preparation before use将护眼仪对准双眼，戴上机器，调整松紧带至最舒适大小，并调整机器上下左右至最舒适位置。

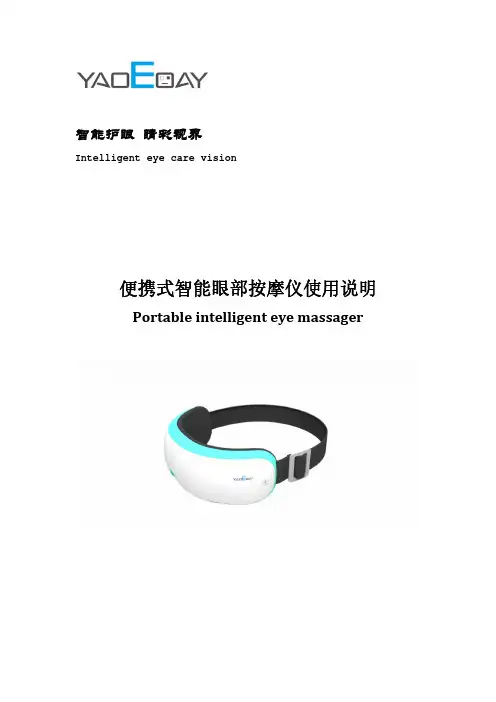

智能护眼 睛彩视界Intelligent eye care vision便携式智能眼部按摩仪使用说明Portable intelligent eye massager一：适用范围Scope of application【1】 缓解眼疲劳，预防近视relieve eye fatigue and prevent myopia【2】 美容祛黑，活化眼肌肤beauty remove black, activate eye skin【3】 改善睡眠，抑制神经衰弱improve sleep, inhibit neurasthenia【4】 仿真按摩太阳穴，缓解头疼massage the temples to relieve headache【5】 脉冲振动，疏通眼部经络pulse vibration, dredge the eye meridian【6】 远红外热敷，促进眼部血液循环far infrared hot compress, promote eye blood circulation 【7】 恢复睫状肌弹性，提升视力to restore ciliary muscle elasticity, improve eyesight 【8】 内置磁石促进细胞代谢，活化细胞the built-in magnet promotes cell metabolism and activatescells二：适用人群Intended for●上班族 久坐不动 ，血液流通慢，脑供血受阻，视力疲劳严重，长时间对着屏幕，容易导致眼部干涉，视力下降。

Office workers sedentary, blood circulation is slow, the brain blood supply blocked, visual fatigue serious, long time toward the screen, easily lead to eye interference, visual acuity decline●熬夜族 经常熬夜，眼睛本身超负荷工作，长时间用眼，黑眼圈严重、容易导致眼睛干涩、胀疼、疼痛、视疲劳加剧，造成视力下降。

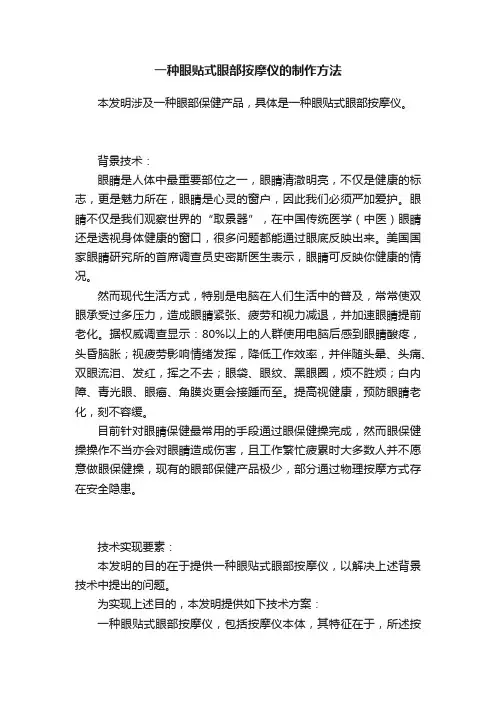

一种眼贴式眼部按摩仪的制作方法本发明涉及一种眼部保健产品，具体是一种眼贴式眼部按摩仪。

背景技术：眼睛是人体中最重要部位之一，眼睛清澈明亮，不仅是健康的标志，更是魅力所在，眼睛是心灵的窗户，因此我们必须严加爱护。

眼睛不仅是我们观察世界的“取景器”，在中国传统医学（中医）眼睛还是透视身体健康的窗口，很多问题都能通过眼底反映出来。

美国国家眼睛研究所的首席调查员史密斯医生表示，眼睛可反映你健康的情况。

然而现代生活方式，特别是电脑在人们生活中的普及，常常使双眼承受过多压力，造成眼睛紧张、疲劳和视力减退，并加速眼睛提前老化。

据权威调查显示：80%以上的人群使用电脑后感到眼睛酸疼，头昏脑胀；视疲劳影响情绪发挥，降低工作效率，并伴随头晕、头痛、双眼流泪、发红，挥之不去；眼袋、眼纹、黑眼圈，烦不胜烦；白内障、青光眼、眼癌、角膜炎更会接踵而至。

提高视健康，预防眼睛老化，刻不容缓。

目前针对眼睛保健最常用的手段通过眼保健操完成，然而眼保健操操作不当亦会对眼睛造成伤害，且工作繁忙疲累时大多数人并不愿意做眼保健操，现有的眼部保健产品极少，部分通过物理按摩方式存在安全隐患。

技术实现要素：本发明的目的在于提供一种眼贴式眼部按摩仪，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种眼贴式眼部按摩仪，包括按摩仪本体，其特征在于，所述按摩仪本体前端设置第一壳体，第一壳体左右两侧呈对称分布，且第一壳体内部两侧分别设置有卡槽，卡槽内固定连接电路控制板；所述电路控制板内固定EMS微电流控制芯片，EMS微电流控制芯片与电路控制板信号连接；所述电路控制板内侧卡接第二壳体，第二壳体内侧固定连接导电胶，且电路控制板上设有正负两组导电顶针，导电顶针连接导电胶，控制按钮电性连接储存电池和电路控制板；所述第二壳体两侧分别设置眼镜腿，第二壳体端部开有通孔，且眼镜腿前端上下部设有圆形凸块，凸块上也设置通孔。

作为本发明进一步的方案：所述电路控制板上设有储存电池。

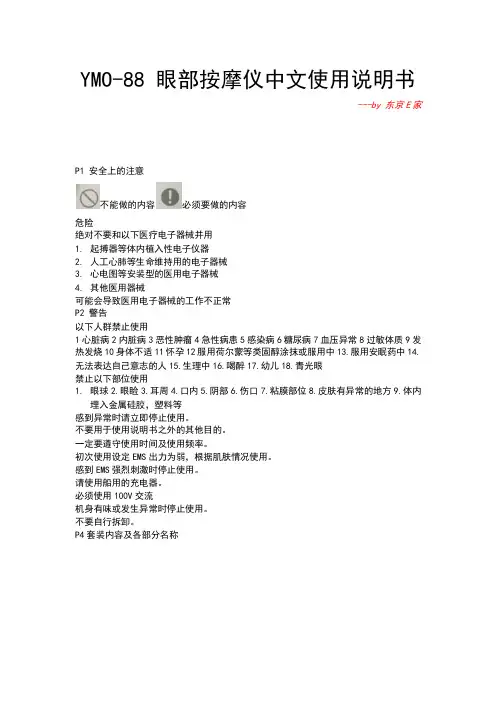

YMO-88 眼部按摩仪中文使用说明书---by 东京E家P1 安全上的注意不能做的内容必须要做的内容危险绝对不要和以下医疗电子器械并用1.起搏器等体内植入性电子仪器2.人工心肺等生命维持用的电子器械3.心电图等安装型的医用电子器械4.其他医用器械可能会导致医用电子器械的工作不正常P2 警告以下人群禁止使用1心脏病2内脏病3恶性肿瘤4急性病患5感染病6糖尿病7血压异常8过敏体质9发热发烧10身体不适11怀孕12服用荷尔蒙等类固醇涂抹或服用中13.服用安眠药中14.无法表达自己意志的人15.生理中16.喝醉17.幼儿18.青光眼禁止以下部位使用1.眼球2.眼睑3.耳周4.口内5.阴部6.伤口7.粘膜部位8.皮肤有异常的地方9.体内埋入金属硅胶，塑料等感到异常时请立即停止使用。

不要用于使用说明书之外的其他目的。

一定要遵守使用时间及使用频率。

初次使用设定EMS出力为弱，根据肌肤情况使用。

感到EMS强烈刺激时停止使用。

请使用船用的充电器。

必须使用100V交流机身有味或发生异常时停止使用。

不要自行拆卸。

P4套装内容及各部分名称1.机身2.右眼3.左眼4.电源按钮5.温冷按钮6.AC插口7.充电指示灯8.模式指示灯9.电源指示灯10.保养模式美肌模式间隔2秒的闪烁11.活力模式（弱）1秒间隔的闪烁12.活力模式（强）间隔0.5秒闪烁13.温冷模式 HOT模式红色14.COOL模式绿色15.HOT/COOL功能关闭橙色16.粘着垫2套（左右各2个）17.右眼用18.左眼用19.机身连接处（凸起的钩）20.背面防止干燥的薄膜21.粘着垫连接处（凹下的钩）22.温冷部23.充电器P5 使用前关于粘着垫1.初次使用，请进行过敏测试。

2.粘着垫紧贴肌肤，温柔地给予EMS或微电流的刺激。

如果粘着垫没有紧贴肌肤，在粘着力很弱的状态下使用的话，就无法有效传递电流刺激给肌肤。

3.由于商品特性，如果在化妆或皮肤出油，皮肤不干净的状态下使用粘着垫粘皮肤的话，就只能使用一次。

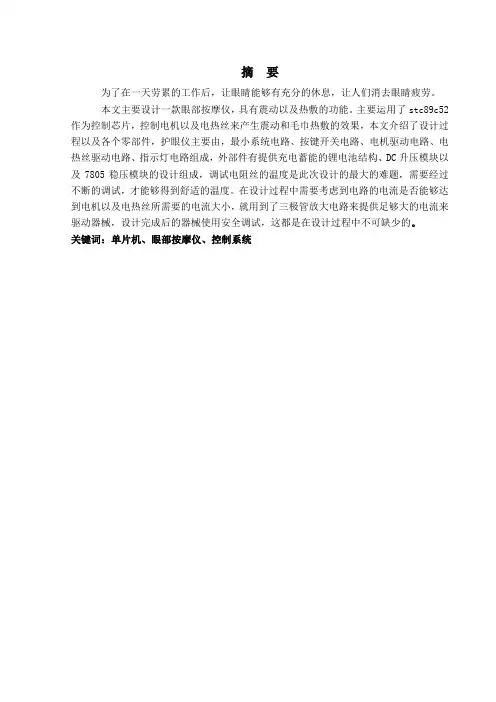

摘要为了在一天劳累的工作后，让眼睛能够有充分的休息，让人们消去眼睛疲劳。

本文主要设计一款眼部按摩仪，具有震动以及热敷的功能。

主要运用了stc89c52作为控制芯片，控制电机以及电热丝来产生震动和毛巾热敷的效果，本文介绍了设计过程以及各个零部件，护眼仪主要由，最小系统电路、按键开关电路、电机驱动电路、电热丝驱动电路、指示灯电路组成，外部件有提供充电蓄能的锂电池结构、DC升压模块以及7805稳压模块的设计组成，调试电阻丝的温度是此次设计的最大的难题，需要经过不断的调试，才能够得到舒适的温度。

在设计过程中需要考虑到电路的电流是否能够达到电机以及电热丝所需要的电流大小，就用到了三极管放大电路来提供足够大的电流来驱动器械，设计完成后的器械使用安全调试，这都是在设计过程中不可缺少的。

关键词：单片机、眼部按摩仪、控制系统1.引言1.1产品背景眼部按摩仪是在近代的科技水平发展迅猛，各类器械的工艺发展下，智能的机械都能够做的非常精致且便于携带，功能众多以及它的体积也变得越来越小了，塑料模具工艺的诞生让我们许多机械都能够装载在适当的模具当中，计算机软件画图的辅助下，我们更能够实现设计以及创造我们人类生活所运用的工具，随着人们生活的改变，从以前的贫困逐渐到现在的小康社会，人们也更愿意花钱买保健产品，保健器械，现在在各种商场电影院内已经出现了许多自助按摩椅来提供人们歇息，更有许多人愿意花钱购买保健器械，眼部、颈部、背部、足部、小腿、等按摩仪器已经在近几年内陆续出现，相关方面的技术也十分成熟，相关的技术公司也越来越多，慢慢的在市场上站稳了脚，也诞生了相关的技术人员，市场空间很大，在中国甚至于全世界，都用非常多的近视人群，小学生、中小学生、配眼镜的比例居高不下，眼部按摩仪的主要服务人群就是小学生、中小学生、高中生眼睛在发育的过程中过度使用且不做一些调养、按摩、歇息很容易就会导致近视，对于长期工作需要使用电脑的人群来说也是如此，对于眼睛近视的重视程度，我国对中小学生就研究出了一套简单的眼保健操来保护自己的眼睛，市面上也有很多成熟且安全的眼部按摩仪的出现，倘若能够给中小学生每人配备一个，那对于我国近视人群的比例是否能够大幅度的下降呢？人的眼睛到了20几岁将不再加深度数，定型了，家电行业竞争激烈，而按摩保健产品则刚刚兴起，这是一个新兴的市场，对于许多创业者都是十分吃香的。

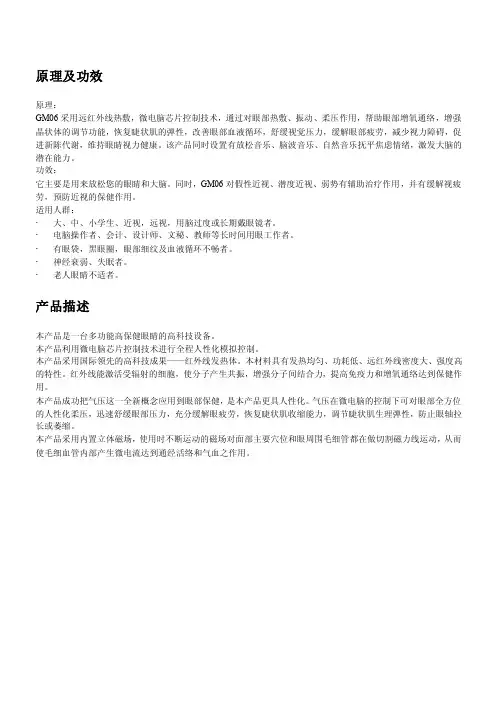

原理及功效原理：GM06采用远红外线热敷，微电脑芯片控制技术，通过对眼部热敷、振动、柔压作用，帮助眼部增氧通络，增强晶状体的调节功能，恢复睫状肌的弹性，改善眼部血液循环，舒缓视觉压力，缓解眼部疲劳，减少视力障碍，促进新陈代谢，维持眼睛视力健康。

该产品同时设置有放松音乐、脑波音乐、自然音乐抚平焦虑情绪，激发大脑的潜在能力。

功效：它主要是用来放松您的眼睛和大脑。

同时，GM06对假性近视、潜度近视、弱势有辅助治疗作用，并有缓解视疲劳，预防近视的保健作用。

适用人群：∙大、中、小学生、近视，远视，用脑过度或长期戴眼镜者。

∙电脑操作者、会计、设计师、文秘、教师等长时间用眼工作者。

∙有眼袋，黑眼圈，眼部细纹及血液循环不畅者。

∙神经衰弱、失眠者。

∙老人眼睛不适者。

产品描述本产品是一台多功能高保健眼睛的高科技设备。

本产品利用微电脑芯片控制技术进行全程人性化模拟控制。

本产品采用国际领先的高科技成果——红外线发热体。

本材料具有发热均匀、功耗低、远红外线密度大、强度高的特性。

红外线能激活受辐射的细胞，使分子产生共振，增强分子间结合力，提高免疫力和增氧通络达到保健作用。

本产品成功把气压这一全新概念应用到眼部保健，是本产品更具人性化。

气压在微电脑的控制下可对眼部全方位的人性化柔压，迅速舒缓眼部压力，充分缓解眼疲劳，恢复睫状肌收缩能力，调节睫状肌生理弹性，防止眼轴拉长或萎缩。

本产品采用内置立体磁场，使用时不断运动的磁场对面部主要穴位和眼周围毛细管都在做切割磁力线运动，从而使毛细血管内部产生微电流达到通经活络和气血之作用。

针灸功能攒竹鱼腰丝竹空太阳穴瞳子镣球后承泣睛明四白鼻通攒竹：头痛，目眩痛，视力模糊，斜视鱼腰：角膜炎，面瘫，眼麻痹丝竹空：偏头痛，消除视力障碍太阳穴：头痛，眼疾病瞳子镣：屈光不正，视神经萎缩球后：驱除风湿，清热明目承泣：急性及慢性角膜炎，迎风流泪，视网膜炎致泪睛明：驱除风湿，清热明目四白：面瘫，三叉神经痛鼻通：屈光不正，鼻炎操作方法电源插孔耳机插孔将耳机插入耳机插孔将眼罩戴在眼睛上调整弹性织带的长度操作流程注意：当设备开始运行，运行状态指示灯闪烁。

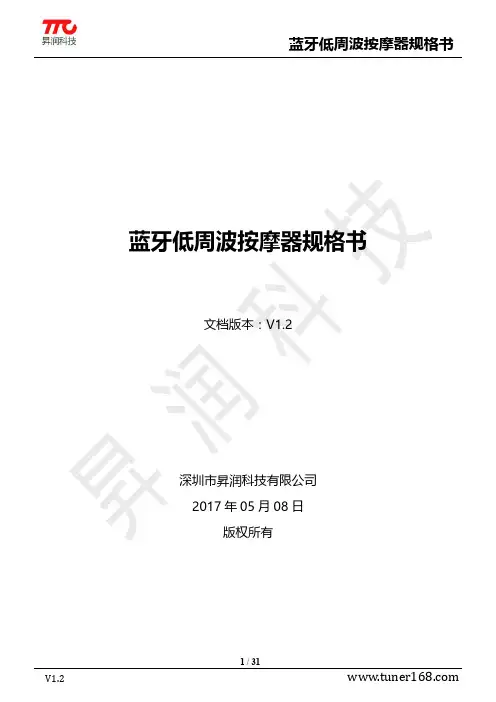

蓝牙低周波按摩器规格书文档版本：V1.2深圳市昇润科技有限公司2017年05月08日版权所有目录1. 概述 (3)2. 相关参数 (3)2.1. 功能特性 (3)2.2. PCBA实物图 (4)2.3. PCBA尺寸图 (4)2.4. 电气特性 (5)3. 原理框图 (6)3.1. 纽扣电池版 (6)3.2. 锂电池电池版 (6)4. 工作简介 (7)4.1. 数据交互模型 (7)4.2. 按键功能 (8)4.3. LED功能 (8)4.4. 疗法模式 (9)5. 使用指南 (10)5.1. 获取APP (10)5.2. 注册登录 (11)5.3. 查找/连接按摩器 (12)5.4. 按摩器排序 (13)5.5. 按摩功能 (14)5.6. 训练功能 (15)5.7. 数据统计 (16)5.8. 训练计划设置 (17)5.9. 设备管理 (18)5.10. 高级参数 (19)5.11. 健康百科 (20)5.12. 操作说明 (21)6. 开发指南 (22)6.1. 数据交互流程 (22)6.2. BLE服务说明 (23)6.3. BLE广播说明 (23)6.4. BLE协议说明 (24)6.5. DEMO引脚配置 (29)7. 版本修订 (30)8. 联系我们 (31)1.概述低周波按摩器为昇润科技设计的便携按摩产品，通过低频脉冲（低周波）刺激肢体，按摩15分钟促进肌肉组织恢复，增强代谢循环，缓解疼痛，舒缓放松肌肉组织。

2.体积小巧便携，随处随时享用。

多种按摩手法/疗法，全方位的体验。

双向按摩，防止按摩疲劳。

肌肉训练，具备肌肉训练功能。

强度调节。

支持多连，同时控制4个按摩器。

训练计划提醒，可设置训练计划，定期定时执行肌肉训练。

按摩数据统计，针对用户的按摩数据进行统计管理。

训练数据统计，针对用户的训练数据进行统计管理。

脱载自动关机，脱载状态持续20S，按摩器自动关机。

蓝牙4.2以上，支持Android4.3，IOS7.0平台APP 。

蓝牙低周波按摩器解决方案
 伴随着工作压力增大，生活在巨大压力下的人们逐渐的疲劳状态也越来越多，人们也更加的迫切需求能缓解压力，舒筋活血，缓解疲劳的按摩器械来让身体放松一下，目前市面上的按摩器械，大多价格不菲，使用性不强，小器械又功能单一，不具有更新软件以及按摩模式的灵活性，也无法实现用户在互联网上与他人分享他们的个人按摩模式。

 因此，昇润科技为传统理疗按摩仪器的厂家推出了蓝牙解决方案，该方案可实现软件更新以及不同按摩模式的操控，非常便利。

 数据交互模型
 本方案在按摩模式下，具有肌肉松弛和舒经通络两个特色疗法，运行模式如下：
 1、肌肉松弛模式：
 肌肉松弛模式下，四按摩器同时按摩同时后停止，周期性，实现肌肉松弛效果。

 2、舒经通络模式：。
