质量控制点设置表电气专业

工程质量控制点等级划分表电气工程第 1 页第 2 页第 3 页第 4 页第 5 页第 6 页第 7 页第 8 页第 9 页第 10 页第 11 页第 12 页第 13 页第 14 页仪表工程第 15 页第 16 页第 17 页第 18 页第 19 页第 20 页第 21 页第 22 页第 23 页第 24 页注：A级：关键过程或工序质量控制点，由业主项目组、监理（EPCM承包商）、工程建设承包商专业技术人员共同参加的质量检查、检测或见证。

第 25 页B级：重要过程或工序质量控制点，由监理（EPCM承包商）、EPC承包商、施工承包商专业技术人员共同参加的质量检查、检测或见证。

C级：一般过程或工序质量控制点，由EPC承包商、施工承包商专业技术人员自行实施的质量检查、检测。

H点：既质量停检控制点。

表示未经业主专业人员见证或参加检查通过，承包商不得以任何理由进行下步工序。

若因此业主原因造成承包商工期延误或费用增加，承包商有权向业主索赔。

FH点：既首件样板质量停检控制点。

表示承包商在多人次、多部位重复发生的工序或应用新材料、新技术的工序时，必须策划首件样板工程，待通过业主项目组、监理（EPCM承包商）、工程建设承包商专业技术人员共同参加的质量检查、检测后，后续重复工作方可全面开展。

详见《首件样板施工管理规定》（SHEC-P07-10）。

W点：既质量观察控制点。

表示若业主专业人员未按事先约定或承包商通知时间到场参加检查验证，承包商有权继续进行下步工序，业主专业人员事后应对承包商质量检查、检测结果予以认可。

第 26 页。

为贯彻“百年大计，质量第一”的方针，全面落实中国南方电网有限责任公司建设“智能、高效、可靠”绿色电网的战略目标，建设规范达标、绿色可靠、文档齐全的基建工程，根据本工程特点和施工内容，编制 WHS 设置表，在施工过程中严格执行，分阶段提交 WHS 执行情况汇总表并提供相关WHS 记录资料备查。

1.工程质量 WHS 控制点的设置原则1.1 质量控制点的设置以现行国家或者行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。

1.2 对产品的合用性(性能、精度、寿命、可靠性、安全性等)有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。

1.3 对工艺有严格要求、对下道工序的工作有严重影响的关键部位或者工序应设置质量控制点。

1.4 所有隐蔽工程都是设置为质量控制点。

1.5 对质量不稳定、容易浮现不合格品的环节，应设置质量控制点。

1.6 可能对生产安全有严重影响的关键项目设置质量控制点。

2.工程质量 WHS 控制点的设置类型2.1 根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点(W)、停工待检点(H)、旁站点(S)三种类型。

3.工作程序要求3.1 工程质量 WHS 控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量 WHS 控制点设置表。

设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量 WHS 控制点设置计划。

经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。

业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。

3.2 WHS 质量控制点的发起单位均为施工单位。

施工过程中，施工单位依照WHS 控制点自检后，报送监理项目部协调相关责任方现场检查、监督，并形成 WHS 控制记录和数码照片。

电气工程质量控制点及控制措施一、引言电气工程质量控制是确保电气设备和系统安全可靠运行的重要环节。

本文将详细介绍电气工程质量控制的关键控制点及相应的控制措施，以确保电气工程的质量达到预期要求。

二、电气工程质量控制点1. 设备选择和采购电气设备的选择和采购是电气工程质量控制的首要环节。

在选择设备时，应根据工程要求和规范要求，选择具有合格认证和质量保证的设备。

控制措施包括：- 仔细评估设备供应商的信誉和资质；- 对设备进行严格的技术评估，确保其符合工程要求；- 确保设备的质量保证文件完备。

2. 材料验收电气工程中使用的材料应符合国家和行业标准的要求。

在材料验收过程中，应重点关注以下控制点：- 对材料进行外观检查，确保无损伤、变形等问题；- 对材料进行抽样检测，检测其物理性能和化学性能；- 对材料的质量证明文件进行审核，确保其合规性。

3. 施工质量控制电气工程的施工质量直接影响电气设备的安全运行。

在施工过程中，应注意以下控制点：- 施工人员应具备相关的资质和经验，确保施工质量；- 施工过程中应按照设计图纸和规范要求进行施工；- 施工现场应保持整洁，避免杂物和灰尘对设备造成影响；- 施工过程中应定期进行质量检查和验收。

4. 设备安装和调试设备的安装和调试是电气工程质量控制的关键环节。

在安装和调试过程中，应注意以下控制点：- 确保设备安装位置准确，符合设计要求；- 确保设备的接线正确，避免接线错误导致故障；- 对设备进行严格的调试和测试，确保其正常运行；- 对设备的参数进行记录和备份，以备后续参考。

5. 防护措施电气工程中的防护措施是确保电气设备和人员安全的重要措施。

在电气工程中，应注意以下防护控制点：- 安装绝缘设备，确保电气设备与外界环境隔离；- 安装过流保护装置，确保设备在过载和短路情况下的安全；- 安装接地装置，确保设备的接地良好，减少触电风险；- 安装防雷装置，确保设备在雷击情况下的安全运行。

三、电气工程质量控制措施1. 建立质量管理体系为了确保电气工程质量的可控性和可持续性，应建立完善的质量管理体系。

电气安装质量控制点一、任务背景电气安装是建筑工程中的重要环节，质量控制对于确保电气设施的安全运行至关重要。

为了保证电气安装质量，需要明确质量控制点，进行全面、细致的质量检查和监控。

二、质量控制点的设立1. 设备安装质量控制点：设备固定牢固、接线正确、接地良好具体要求：- 设备固定：确保设备安装牢固，不会因为外力或振动而松动或倾斜。

- 接线正确：根据电气图纸和标准规范，进行正确的接线，确保电气设备的正常运行。

- 接地良好：确保设备接地良好，以防止电气设备发生漏电等安全事故。

2. 导线敷设质量控制点：导线敷设规范、固定牢固、绝缘完好具体要求：- 敷设规范：根据电气图纸和标准规范，按照正确的线路敷设方式进行，避免交叉敷设、过度弯曲等情况。

- 固定牢固：确保导线固定牢固，不会因为外力或振动而松动或脱落。

- 绝缘完好：导线绝缘层应完好无损，不得有划痕、裂纹或破损，以保证电气设备的安全运行。

3. 接线盒安装质量控制点：接线盒固定牢固、接线正确、密封良好具体要求：- 固定牢固：确保接线盒安装稳固，不会因为外力或振动而松动或脱落。

- 接线正确：根据电气图纸和标准规范，进行正确的接线，确保接线盒内的电气连接正确可靠。

- 密封良好：接线盒应具备良好的密封性能，以防止水分、灰尘等外界物质进入，影响电气设备的正常运行。

4. 接地系统质量控制点：接地电阻符合要求、接地装置可靠具体要求：- 接地电阻：接地电阻应符合国家标准和规范要求，确保接地系统的有效接地。

- 接地装置可靠：接地装置应安装牢固、连接可靠，确保电气设备的安全运行。

5. 保护装置安装质量控制点：保护装置安装正确、可靠具体要求：- 安装正确：根据电气图纸和标准规范，进行正确的保护装置安装，确保其与电气设备的连接正确可靠。

- 可靠性：保护装置应能够及时、准确地对电气故障进行保护和切除，确保电气设备和人员的安全。

三、质量控制方法1. 巡检通过定期巡检，检查质量控制点的实施情况，包括设备安装、导线敷设、接线盒安装、接地系统和保护装置安装等方面，发现问题及时进行整改。

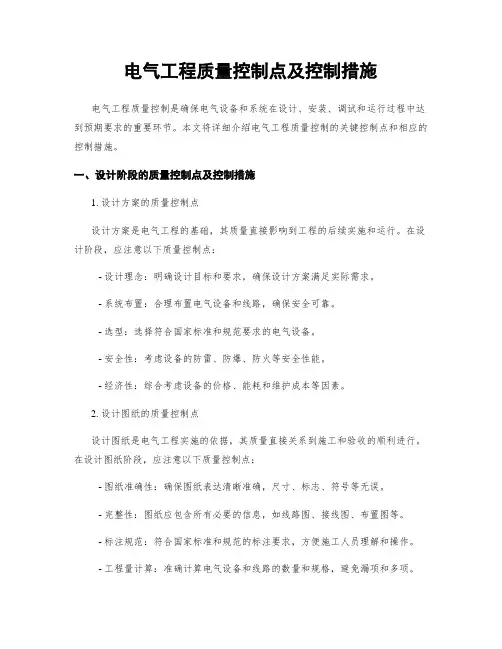

电气工程质量控制点及控制措施电气工程质量控制是确保电气设备和系统在设计、安装、调试和运行过程中达到预期要求的重要环节。

本文将详细介绍电气工程质量控制的关键控制点和相应的控制措施。

一、设计阶段的质量控制点及控制措施1. 设计方案的质量控制点设计方案是电气工程的基础，其质量直接影响到工程的后续实施和运行。

在设计阶段，应注意以下质量控制点：- 设计理念：明确设计目标和要求，确保设计方案满足实际需求。

- 系统布置：合理布置电气设备和线路，确保安全可靠。

- 选型：选择符合国家标准和规范要求的电气设备。

- 安全性：考虑设备的防雷、防爆、防火等安全性能。

- 经济性：综合考虑设备的价格、能耗和维护成本等因素。

2. 设计图纸的质量控制点设计图纸是电气工程实施的依据，其质量直接关系到施工和验收的顺利进行。

在设计图纸阶段，应注意以下质量控制点：- 图纸准确性：确保图纸表达清晰准确，尺寸、标志、符号等无误。

- 完整性：图纸应包含所有必要的信息，如线路图、接线图、布置图等。

- 标注规范：符合国家标准和规范的标注要求，方便施工人员理解和操作。

- 工程量计算：准确计算电气设备和线路的数量和规格，避免漏项和多项。

二、施工阶段的质量控制点及控制措施1. 材料采购和验收的质量控制点材料的质量直接关系到电气工程的安全和可靠性。

在材料采购和验收阶段，应注意以下质量控制点：- 供应商选择：选择信誉好、产品质量可靠的供应商。

- 材料标准：确保采购的材料符合国家标准和规范要求。

- 验收标准：制定材料验收标准，对每批次材料进行检验和测试。

- 材料存储：合理储存材料，防止受潮、变形或损坏。

2. 施工过程的质量控制点施工过程中的质量控制是确保电气设备和线路正确安装、接线和调试的关键。

在施工阶段，应注意以下质量控制点：- 安装准确性：按照设计要求正确安装电气设备和线路。

- 接线质量：采用符合规范的接线方法，确保接线牢固、可靠。

- 绝缘测试：对电气设备和线路进行绝缘测试，确保绝缘性能合格。

项目名称：10/0.4kV电缆线路（S）编号：PD01项目名称：10kV架空线路（W 编号：PD02项目名称：配电房电气安装（S）编号：PD05项目名称：10kV开关站及配电房土建（W 编号：PD06项目名称：基础及隐蔽工程（H）编号：PD07项目名称：10kV/0.4 kV箱变、电缆分支箱安装（W 编号：PD085.7.1工程质量WHS$制记录表的编制及使用说明5.7.1.1 W 记录表（见证点记录表）编号前控W为前控见证记录表、编号BTW 为变电土建工程、BDW为电气安装工程、XLW为架空送电线路工程、DLW为高压电缆线路工程、SYW为变电试验、PDW为配网工程的见证记录表，序号与工程检查同步。

W 质量控制记录表为质量见证点通用检查记录表，前控项目、土建专业检验批、电气安装专业分项工程、电气试验专业、线路专业子分部检查项目，在同时进行多项同类项工程质量检查时，可合并使用1张W质量控制记录表记录。

文件见证中如果存在审批文件或者签字确认文件，可以不再形成W记录。

检查范围按工程质量控制点设置表、工程质量控制标准及检查方式。

记录表编号按专业检查同步排序。

业主、监理、施工项目部采用巡视检查、文件检查方式见证工程质量。

文件检查R检查方式：业主、监理项目部依据国家及行业有关法律法规、标准规范和设计文件，对施工单位报审的材料出厂质保资料、材料见证送检报告、隐蔽工程验收记录、试验报告等工程质量文件进行检查并签署审核意见。

5.7.1.2 H 记录表（停工待检点记录表）编号前控H为前控停工待检点记录表、BTH 为变电土建工程、BDH为电气安装工程、XLH为架空送电线路工程、DLH为高压电缆线路工程、PDH为配网工程停工待检点记录表，序号与工程检查同步。

H质量控制记录表为工程质量停工待检点通用检查表，记录表编号按专业检查同步排序，每个控制点使用1张H质量控制记录表记录。

女口：线路基础混凝土浇筑前基础坑深、基坑土质、基础坑底板尺寸H点，可合并1张记录表。

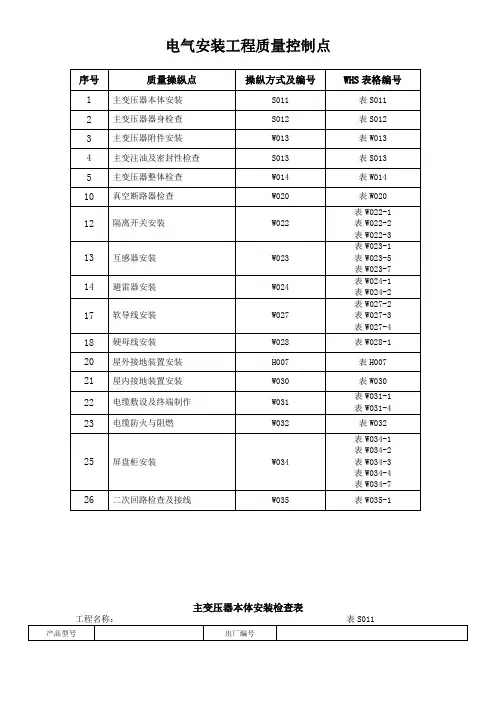

电气安装工程质量控制点主变压器本体安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日主变压器器身检查检查表工程名称：表S012检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日主变压器注油及密封试验检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日主变压器整体检查检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日油浸式变压器安装检查表工程名称：表W015表W015检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日干式电抗器安装检查表施工单位是否同步执行本质量操纵点对应的验评标准是□ 否□检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日封闭式组合电器本体检查安装检查表工程名称：表S014表S014（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日手车式高压成套配电柜安装检查表工程名称：表W019-1施工单位是否同步执行本质量操纵点对应的验评标准是□ 否□检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日固定式配电柜安装检查表工程名称：表W019-2表W019-2（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日真空断路器检查检查表工程名称：表W020检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日SF断路器安装（弹簧机构）检查表6工程名称：表W021-2表W021-2 (续)检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日中性点隔离开关安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日接地隔离开关安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日隔离开关安装检查表表W022-3（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日油浸式电流互感器安装检查表工程名称：施工单位是否同步执行本质量操纵点对应的验评标准是□ 否□检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日互感器安装检查表工程名称：表W023-5检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日油浸式电压互感器安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日中性点避雷器安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日避雷器安装检查表工程名称：表W024-2检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日电容器组安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日网栏安装检查检查表工程名称：表W025-4检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日管形母线安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日软母线安装检查表工程名称：表W027-2表W027-2（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日引下线及设备连线安装检查表表W027-3（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日软母线安装检查表工程名称：表W027-4表W027-4（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日硬母线安装检查表表W028-1（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日避雷针及引下线安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日屋外接地装置安装检查表工程名称：表H007表H007续检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日注：①检查（检验）项目数是指依照工程进度实际检查（检验）的项目数。

质量控制点一览表
E.5质量控制点等级“A”，“B”，“C”，“AR”，“BR”, “CR”的定义如下：“A”—应由业主见证确认后，才能进行下一道工序。

“AR”—应备有施工纪录文件并由业主专业工程师确认后，才能进行下一道工序。

“B”—应由承包者质检人员见证确认后，才能进行下一道工序。

“BR”—应备有施工记录文件并由承包者质检人员签认后，才能进行下一道工序。

“ C”—应由分包者之间人员见证确认后，才能进行下一道工序。

“CR”—应备有施工记录文件并由分包者质检人员签认后，才能进行下一道工序。

E.5.1 安装工程
E．5.1.1 静设备
包括：塔、容器、反应器、再生器、热交换器。

E.5.1.2 动设备
E.5.1.3 工业炉（包括工业炉、加热器、蒸汽锅炉）
E.5.1.4拼装罐（现场组对设备）
E.5.1.5 冷却器
E.5.1.6 输送带、装卸船机、桥式刮料机、包装机、打包称重机、皮带秤
E.5.1.7翅片式空气冷却器、风扇、风机
E.5.1.8行车、提升机械
E.5.1.9管道工程
E.5.1.10 电气工程
E.5.1.11仪表工程
E.5.1.12保温工程
包括：热保温、冷保温、人身防护、噪声防护。

E.5.1.13 油漆工程
E．5.2 建筑工程
E．5.2.1 建设勘测
E．5.2.2混凝土搅拌
E．5.2.3钢筋混凝土及砖建筑物
E.5.2.4钢建筑物。

电气工程质量控制点及控制措施一、引言电气工程是现代社会基础设施的重要组成部份，其质量控制对于保障电力供应的安全可靠性至关重要。

本文将详细介绍电气工程质量控制的关键控制点及相应的控制措施。

二、质量控制点及控制措施1. 设计阶段在电气工程的设计阶段，需要重点关注以下质量控制点及相应的控制措施：1.1 设计方案的合理性确保设计方案符合相关的国家标准和规范要求，满足用户需求，并考虑到工程的可维护性和可扩展性。

1.2 设备选型选择符合国家标准和规范要求的电气设备，确保其质量可靠、性能稳定，并具备相应的认证和检测报告。

1.3 系统接地设计合理设计电气系统的接地方案，确保系统的安全性和可靠性，防止接地电阻过大或者过小导致的安全隐患。

1.4 电气设备布置合理布置电气设备，确保设备之间的安全距离，避免设备之间的相互干扰，并方便设备的维护和检修。

1.5 配电系统的可靠性设计合理设计配电系统的拓扑结构，采取双回路供电、冗余设计等措施，确保供电的连续性和可靠性。

2. 施工阶段在电气工程的施工阶段，需要重点关注以下质量控制点及相应的控制措施：2.1 材料的质量控制对于使用的电缆、开关、插座等电气材料，要求供应商提供合格证明，并进行质量检测，确保其符合相关标准要求。

2.2 施工人员的资质要求确保施工人员具备相应的电气工程施工资质，熟悉相关的施工工艺和安全规范，严格按照设计要求进行施工。

2.3 施工现场的安全管理建立健全的施工现场安全管理制度，包括安全教育培训、施工现场巡检、安全设施设置等，确保施工过程中的安全。

2.4 施工质量检验对施工过程中的关键节点进行质量检验，包括电缆敷设、接线连接、设备安装等，确保施工质量符合设计要求。

3. 调试阶段在电气工程的调试阶段，需要重点关注以下质量控制点及相应的控制措施：3.1 系统的功能测试对电气系统进行全面的功能测试，包括开关操作、保护装置的动作测试、设备的运行测试等，确保系统的正常运行。
