塑料排水管道伸缩节的设置要求

排⽔管道伸缩节如何设置？详细安装图解清晰明了！
⼀、当设计没有明确规定时，安装在便于便于维护的位置的即可，下⾯介绍⼏种伸缩节安装⽅
案：
1.⽴管伸缩节安装：
2.⽔平管道伸缩节安装：
3.⽀管伸缩节安装：
4.伸缩节穿楼板安装：
⼆、伸缩节是防⽌管道热胀冷缩时将管道拉裂、变形或将管道接头处拉脱胶。

三、根据《建筑给⽔排⽔及采暖⼯程施⼯质量验收规范》GB20242的5.2.4条
排⽔塑料管必须按设计要求及位置装设伸缩节。

如设计⽆要求时，伸缩节间距不得⼤于4m。

5.3.2 塑料排⽔管要求每层设伸缩节，作为⾬⽔管也应按设计要求安装伸缩节。

⾼层建筑中层⾼≤4⽶，每层设⼀个伸缩节。

来源：⽹络、鲁班给排⽔整理，如侵权请联系删除。

伸缩节安装规范4．2 生活排水管道布置与敷设4．2．1 管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确定。

? 4．2．2 最冷月平均气温在0℃以上、且极端最低气温-5℃以上地区，管道可布置在室外沿墙敷设。

4．2．3 立管宜设置在管道井、管窿内，公共卫建筑横管宜在吊顶内或装饰墙内暗设? 4．2．4 生活排水管道布置应符合以下规定：1 管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室，排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上方。

管道一定要穿越沉降缝、伸缩缝、变形缝时，必须采取相应的技术措施。

2不宜敷设与卧室、病房及安静要求高的相毗邻内隔墙一侧。

3 管道不宜穿越橱窗、壁柜。

4 生活排水塑料管道与生活给水管道立管布置在同一部位时，给水管宜布置在外侧，上下布置排水管宜在下方。

? 5住宅厨房和卫生间的排水立管应分别设置，不得共用一支立管。

? 4．2．5 生活排水立管顶部应设伸顶通气管，通气管顶端应设通气帽，其通气孔净面积不应小于管道截面面积的二倍。

? 4．2．6 建筑要求较高的多层住宅或公共建筑、十层及十层以上的高层建筑。

生活排水立管宜设置专用通气管。

? 4．2．7 通气管的设计应符合以下规定：表4.2.7 通气管最小管径（mm）通气管名称排水立管dn (mm)75 110 160通气立管50 75 1102 通气立管长度大于50m时，其管径应与污水立管相同；3 两支及两支以上污水立管同时与一支通气立管相接时，应以最大一支污水立管确定管径，且管径不宜小于其余任何一支污水管管径。

? 4．2．8生活污水与生活废水合用通气管、污水和废水独立设置需设通气管时，宜采用H管件，H管件应隔层分别与生活污水管道的立管和生活废水立管相连接，H管与通气管的连接点，应在卫生器具的上边缘以上不小于0.15m位置.。

最低的生活污水横支管连接点以下，应安装结合通气管。

4．2．9污水管道系统清扫口或检查口的设置应符合以下规定：1立管在底层和管道在底层转弯时应设置检查口，检查口中心距地面宜为1m。

塑料排水管道伸缩节的设置要求
1、塑料排水管道的伸缩节的设置，一般按设计文件要求或管材种类、接头方式、所处环境位置等确定。

2、立管伸缩节的设置：排水立管穿越楼板部分为固定支承的，当立管长度不大于4m，应每层设一个伸缩节；当层间立管长度大于4m时，伸缩节的数量应根据管道的计算变形量与伸缩节的允许伸缩量计算确定。

立管穿越楼板部位为不封堵楼层，伸缩节之间的最大间距为
4m，且伸缩节处应设固定支承。

楼层内有横管接入的，汇合管件设置在楼板上部靠近地坪时，应在汇合管件上方设伸缩节；汇合管件设置在楼板下部时，在汇合管件下部设伸缩节。

楼层内无横管接入的，可在地面上1.0~1.2m处设伸缩节。

3、横管伸缩节的设置：横支管、横干管无汇合管道接入，且与立管相连管段的长度大于2.2m 时，在靠近汇合管件的横管侧设置伸缩节。

当排水立管设置在管井内时，在靠近管井井壁的外侧设置伸缩节。

另横管伸缩节承口附近应设置固定支架。

4、横管伸缩节不得使用立管用伸缩节，且横管专用伸缩节承压性能不得小于0.08MPa。

5、当设计对伸缩量未说明时，管端插入伸缩节处预留的间隙应为：夏季，5~10mm；冬季，15~20mm。

6、伸缩节的承口方向应迎水流方向。

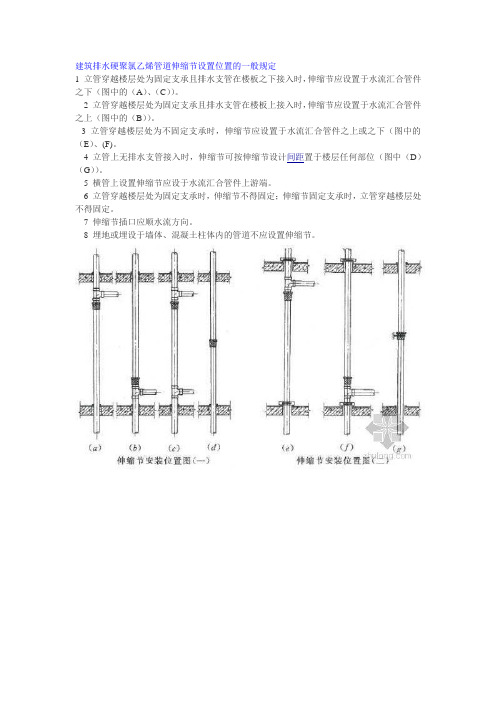

建筑排水硬聚氯乙烯管道伸缩节设置位置的一般规定
1 立管穿越楼层处为固定支承且排水支管在楼板之下接入时，伸缩节应设置于水流汇合管件之下（图中的（A）、（C））。

2 立管穿越楼层处为固定支承且排水支管在楼板上接入时，伸缩节应设置于水流汇合管件之上（图中的（B））。

3 立管穿越楼层处为不固定支承时，伸缩节应设置于水流汇合管件之上或之下（图中的（E）、(F)。

4 立管上无排水支管接入时，伸缩节可按伸缩节设计间距置于楼层任何部位（图中（D）（G））。

5 横管上设置伸缩节应设于水流汇合管件上游端。

6 立管穿越楼层处为固定支承时，伸缩节不得固定；伸缩节固定支承时，立管穿越楼层处不得固定。

7 伸缩节插口应顺水流方向。

8 埋地或埋设于墙体、混凝土柱体内的管道不应设置伸缩节。
