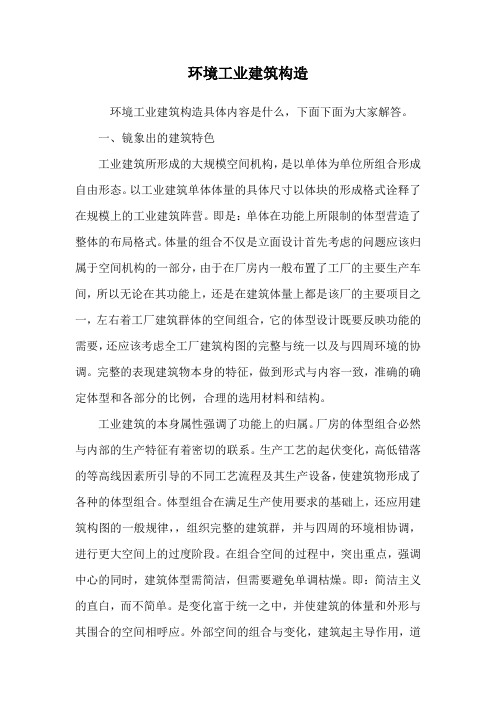

环境工业建筑构造环境工业建筑构造具体内容是什么，下面下面为大家解答。
一、镜象出的建筑特色工业建筑所形成的大规模空间机构，是以单体为单位所组合形成自由形态。
以工业建筑单体体量的具体尺寸以体块的形成格式诠释了在规模上的工业建筑阵营。
即是：单体在功能上所限制的体型营造了整体的布局格式。
体量的组合不仅是立面设计首先考虑的问题应该归属于空间机构的一部分，由于在厂房内一般布置了工厂的主要生产车间，所以无论在其功能上，还是在建筑体量上都是该厂的主要项目之一，左右着工厂建筑群体的空间组合，它的体型设计既要反映功能的需要，还应该考虑全工厂建筑构图的完整与统一以及与四周环境的协调。
完整的表现建筑物本身的特征，做到形式与内容一致，准确的确定体型和各部分的比例，合理的选用材料和结构。
工业建筑的本身属性强调了功能上的归属。
厂房的体型组合必然与内部的生产特征有着密切的联系。
生产工艺的起伏变化，高低错落的等高线因素所引导的不同工艺流程及其生产设备，使建筑物形成了各种的体型组合。
体型组合在满足生产使用要求的基础上，还应用建筑构图的一般规律，，组织完整的建筑群，并与四周的环境相协调，进行更大空间上的过度阶段。
在组合空间的过程中，突出重点，强调中心的同时，建筑体型需简洁，但需要避免单调枯燥。
即：简洁主义的直白，而不简单。
是变化富于统一之中，并使建筑的体量和外形与其围合的空间相呼应。
外部空间的组合与变化，建筑起主导作用，道路、绿化、及环境小品等都是不可缺少的环境要素。
对称式规模冲击，更加强化了工业建筑设计的道路流线，同项厂房功能需求的阵列排布以及所形成的对称式规模的视觉冲击。
这样的对称式非凡建筑群体，只有在军队，政治倾向强化的建筑中存在，与其不同的是工业建筑的存在更大限度的自由化，。
工业建筑构造一、主要内容：1、单层工业厂房基础和基础梁的类型、特点和构造要求；2、外墙分类、砌块填充墙、板材墙、开敞式外墙的的类型、构造；3、侧窗和大门的类型、构造做法；4、屋面的组成、排水防水做法；5、天窗的类型、构造以及地面的特点、组成和要求。
二、要求及重点：了解单厂外墙、门窗、屋顶、天窗的的构造原理，掌握各构造的常用构造做法。
三、教学方式：以建筑技术为主，利用实际工程、教具、模型。
178二十二章工业建筑构造22.1 基础与基础梁一、基础的类型、特点及适用条件1、单层厂房一般常采用钢筋混凝土基础。
2、基础的种类较多，其类型的选择主要取决于建筑物上部结构荷载的性质和大小、工程地质条件等。
3、基础的类型杯形基础柱下条形基础桩基础等二、基础梁1、在一般厂房中通常采用基础梁来承托围护墙体的重量。
2、基础梁两端搁置在杯形基础的顶面，墙的重量则通过基础梁传至基础。
3、基础梁钢筋混凝土预应力钢筋混凝土4、梁的截面形状常用的为梯形，普通钢筋混凝土的梁高为450mm，预应力的为350mm。
梁宽适用于240或370厚的墙体。
5、基础梁通常搁置在两柱柱距之间,如图12-4。
为了满足防潮要求，通常基础梁顶面的标高应比室内地面低50mm，基础梁底面可搁置在柱基础顶面上。
当柱基础较深时，可在基础顶面上设置C15混凝土垫块，240墙垫块宽度为300mm，370墙垫块宽度为400mm。
若柱基础很深时，也可设置高杯口基础或在柱上设牛腿来搁置基础梁（图12-6）。
22.2 外墙一、外墙的分类和选择承重墙砖墙按其承重型式来分承自重墙按材料砌块墙框架墙等板材墙等。
单层厂房的外墙在构造处理上必须采取相应的加强措施：承重墙常设有壁柱；承自重墙、框架墙与承重结构之间应有妥善的连接；在适当的位置应设置圈梁或连系梁；高大的山墙应设置抗风柱等。
二、砌体填充墙1、砌体填充墙是指利用砖或砌块填充的非承重墙。
1791802、该类墙一般由钢筋混凝土基础梁或连系梁支承。
3、基础梁：位于地面以下，支承在基础上，承受墙体重量。
4、连系梁：位于地面以上厂房纵向柱列的水平联系杆件，承受上部墙体重量时一般位于墙体中间，此时又叫墙梁。
5、 直接搁置在杯形基础的杯口上基础梁 在基础梁下设混凝土垫块支承在杯口上 图12-9支承在柱外挑牛腿上6、连系梁与柱连接可采用牛腿或钢支托，柱侧面预埋钢板或螺栓，与连系梁侧面连接，防止连系梁侧倾覆（见图12-10）。
7、采取措施加强墙体与柱子的连接：沿柱高500~600mm 预留2Ø6钢筋，砌筑墙体时埋入水平灰缝，埋入深度根据墙体厚度和抗震要求而定（见图12-11）。
8、根据厂房高度、地基条件和抗震等条件，应将一道或多道墙梁沿厂房四周连通，也称圈梁，以增强厂房的整体稳定性，抵抗地基不均匀沉降或地震作用时的变形。
圈梁截面常为矩形或L 形，可预制或现浇，与柱的连接构造见图12-12。
三、板材墙体1、墙板类型及规格按受力状况 承重墙板 按板的规格 基本板 按用材 单一材料非承重墙板 异型板 复合材料墙板按热工性能 保温墙板 补充性构件非保温墙板墙板的规格考虑建筑模数的协调，一般长和高都采用3M 数列；板厚则以20mm 为模数进级。
2、 板的布置横向布置竖向布置横竖向混合布置3、 墙板与承重结构的连接构造（1）墙板与承重柱的连接柔性连接：适用于地基不均匀、沉降较大或设备震动影响较大的厂房螺栓连接 图12-19压条连接 图12-20刚性连接：适用于地震设防烈度不大或地基不均匀沉降较小，又无较大震动的厂房（2）墙板板缝的构造处理水平缝 平口缝 垂直缝 直缝图12-22 高低错口缝 图12-23 单腔缝企口缝 等4、墙板墙体的特殊部位节点构造（1）勒脚部位图12-24可采用同上部墙身相同的板材和连接方式，但墙板埋入地下部分和地面以上一定高度部分应采取防潮防水处理，寒冷地区还应采取防冻处理。
勒脚也可用砖或砌块砌筑。
（2）檐口部位图12-25外墙檐口的排水形式有自由落水、檐沟外排水和女儿墙外排水等形式。
根据不同的排水形式檐口构造也不相同。
当采用女儿墙时，地震地区应做好女儿墙的拉结，并应在女儿墙顶做现浇压顶板，防止地震时女儿墙脱落。
（3）门、窗洞口图12-26当采用钢门窗时，一般先在墙板上预埋铁件，然后沿门窗洞口焊上通长钢板再与钢门窗铁脚焊接。
（4）纵墙与山墙连接处的转角部位图12-27用辅助构件或加长的异型板来封闭空隙。
四、轻质板材墙轻质板材，如石棉水泥板、单层压型钢板、铝合金板和夹层玻璃墙板等，适用于一些不要求保温的热加工车间、防爆车间和仓库的外墙。
这种墙板仅起围护作用，传递风荷载，墙板通过连接铁件或螺栓悬挂在厂房骨架上，墙板本身不承受竖向荷载。
五、开敞式外墙我国南方地区，一些热加工车间为获得良好的自然通风和散热效果，常采用开敞式外墙。
即根据车间的需要，在外墙下部设矮墙，上部开放，在开敞部分除通风外还应注意防雨，因此，必须设置挡雨遮阳板，图12-28。
挡雨遮阳板每排之间的间距，与当地飘雨角度、日照以及通风等因素有关，设计时应结合车间对防雨的要求而定。
一般飘雨角度取45º，对风雨较大的地区可酌情减小角度（图12-29）。
挡雨遮阳板有多种构造形式，常用的有：1、石棉水泥瓦挡雨遮阳板这种挡雨遮阳板的重量轻。
它是由钢筋支架、角钢檩条、石棉水泥瓦和防溅板构成（见图12-30）。
钢筋支架焊接在柱的预埋件上，石棉水泥瓦用弯钩螺栓勾在角钢檩条上。
施工简便，拆装灵活，应用较普遍。
2、钢筋混凝土挡雨遮阳板支架与柱、支架与板均通过预埋件焊接进行固定（图12-31）挡雨遮阳板重量较大，适用于高温车间。
无支架型钢筋混凝土挡雨遮阳板不通过支架直接放在柱距之间板与柱的连接，通过角钢与预埋件焊接进行固定（图12-32）板用料较省，构造比较简单，板的规格类型较多，适用于高温车间18122.3 侧窗及大门一、侧窗1、侧窗的作用、开启方式和材料在工业生产中，为了满足生产所提出的采光通风的要求，在外墙上设置侧窗。
根据生产工艺的特点，侧窗有时还需满足一些特殊的要求：①恒温、恒湿的车间，侧窗应有足够的保温隔热性能；②洁净车间要求侧窗防尘、密闭；③有爆炸性的车间，侧窗应便于泄压等。
工业厂房侧窗常见的开启方式中悬窗平开窗固定窗垂直旋转窗。
厂房在选用侧窗时，一般根据厂房特点，将各种窗组合在一起使用。
如在厂房外墙上部采用中悬窗，中部采用固定窗，下部采用平开窗等。
侧窗可采用木材、钢材、钢筋混凝土等材料制成。
木侧窗由于易变形且防火和耐久性差，目前已较少采用。
常用的为钢侧窗。
侧窗的洞口尺寸应为300mm的扩大模数。
2、钢侧窗钢侧窗具有坚固耐久、防火性能好、接缝严密、透光率大和适于工业化生产的优点，目前被广泛采用。
(1)窗料目前我国生产的定型钢窗使用的实腹钢窗料一般为32mm和40mm，采用的空腹薄壁钢窗料有京66型和沪68型两种。
(2)基本窗和组合窗大面积的钢侧窗是由若干基本窗组合而成的。
基本窗的尺寸一般不大于1800mm×2400（宽×高）,以便于制作和安装。
组合窗的横档和竖梃两端都必须伸入窗洞四周墙体内（或与墙或过梁上的预埋件焊牢），并用细石混凝土填实（图12-34、图12-35）。
(3)节点构造钢窗料截面上的各种凸凹形状，是为使相应窗料互相配合，保证接缝严密，加强刚度和便于拼设、安装（图12-36）。
钢窗框与窗洞四周墙体的连接，一般是在墙与窗台上预留50mm×100mm孔洞,把鱼尾脚的一端插入洞内，然后用1：2水泥砂浆或C15细石混凝土填实；鱼尾脚的另一端用螺栓与窗框固定。
工业厂房钢窗玻璃厚度不得小于3mm，玻璃固定与民用钢窗相同。
3、垂直旋转通风板窗钢丝网水泥垂直旋转通风板窗又称立旋引风窗。
常见的制作材料钢筋混凝土图12-38 金属板等4、其它类型侧窗(1)密闭窗为了保证窗的密闭性，密闭窗多采用双层玻璃窗或双层中空玻璃窗①应尽量减少窗中的缝隙，减少窗面积和开启扇，使缝隙达到最小；182②应做好窗扇的密闭处理。
图12-39(2)百页窗可用金属、木材、钢筋混凝土等材料制作，主要起通风作用。
通常有固定活动两种形式图12-40(3)固定式通风高侧窗厂房需要满足常年通风的要求将窗扇垂直错开布置形成通风口构造类型将钢筋混凝土窗扇做成倾斜的固定窗扇局部做成钢筋混凝土百页，同时满足采光、通风和防雨的要求（图12-41）。
5、侧窗开关器手动电动两种我国有定型产品可供选用图12-42二、大门1、大门的类型及其尺寸的确定厂房大门主要是供生产运输及人流通行、疏散之用。
其外形尺寸及重量都比较大且构造复杂，与大门的开启方式、构造方法和材料种类有着直接的关系。
(1)厂房大门的主要特点(2)大门洞口的尺寸单层厂房的大门，一般洞口尺寸应比通过的满载货物车辆的轮廓尺寸加宽600mm～1000mm，加高400mm～500mm；同时还应符合建筑模数协调标准的规定，以300mm为扩大模数进级。
单层厂房常用的运输车辆有以下四种类型（见图12-43）。
常用洞口尺寸为：通行电瓶车的大门洞口宽×高为：2100mm×2400mm；2400mm×2400mm。
通行轻、中型卡车的常用大门洞口宽×高为：3000mm×3000mm；3000mm×3300mm；3300mm×3000mm；3300mm×3600mm。
通行重型卡车的常用大门洞口宽×高为：3600mm×3600mm；3600mm×4200mm。
通行火车的常用大门洞口宽×高为：4200mm×5100mm；4500mm×5400mm。
(3)大门的类型按用途一般大门平开门特殊大门推拉门木门升降门人力钢板门按开启方式平开折叠门开启的动力机械按材料钢木门图12-44 推拉折叠门电力铝合金门上翻门空腹薄壁钢板门等卷帘门光电控制门等2、大门的构造工业厂房的大门一般有国家标准图可供选用。
这里仅介绍常见的平开门、推拉门和卷帘门的构造做法。
183（1）平开门的构造厂房的平开门是由门框、门扇与五金配件组成。
门扇有木制、钢板制、钢木混合制等。
门扇由骨架和面板构成。
为防风防雨，在门扇下缘及门扇与门框、门扇与门扇之间的缝隙处应加设橡皮条。
门框由上框和边框构成。
钢木大门构造见图12-45。
（2）推拉门的构造推拉门的支承方式上挂式门扇高度小于4米，常采用图12-46下滑式门扇高度大于4米时，多采用（3）卷帘门的构造卷帘门由卷帘板、导轨、卷筒和开关装置等组成。
电动卷帘门的传动装置有电动机、减速器、托轮和卷筒等。
另外还应配置手动开启装置，以作停电时使用。
图12-47为电动卷帘门构造。
