分支井钻井完井技术新进展PPT课件

  • 格式：ppt
  • 大小：2.69 MB
  • 文档页数：32

下载文档原格式

  / 32

合集下载

钻井技术现状及未来PPT课件

钻井技术现状及未来PPT课件

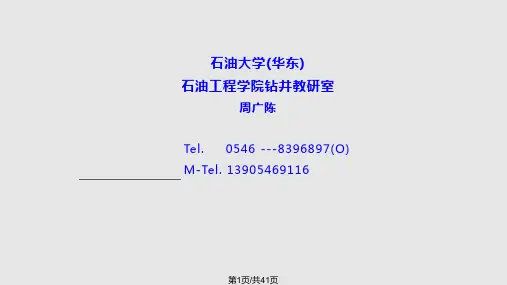

石油大学(华东) 石油工程学院钻井教研室
周广陈 Tel. 0546 ---8396897(O) M-Tel. 13905469116
第1页/共41页
主要内容
• 钻井技术发展历史回顾 • 影响钻井技术发展的因素 • 钻井技术发展趋势
第2页/共41页
一、钻井技术发展历史回顾 （以旋转钻井为例）
第3页/共41页
第15页/共41页
第16页/共41页
第17页/共41页
第18页/共41页
第19页/共41页
第20页/共41页
第21页/共41页
第22页/共41页
第23页/共41页
第24页/共41页
第25页/共41页
第26页/共41页
第27页/共41页
第28页/共41页
第29页/共41页
第30页/共41页
1、概念阶段（1901--1920） 开始把钻井和洗井两个过程联系在一起， 并使用了牙轮钻头和注水泥封固套管的工艺。
2、发展阶段（1920--1948） 这个时期的钻井工艺、固井工艺、牙轮钻 头、钻井液等得到进一步发展，同时出现了大功率钻井设备。
3、科学化钻井阶段（1948--1968） 这个阶段开展了大量的科学研究， 使钻井技术得以迅速发展。突出的技术成就有：
第8页/共41页
20世纪的10项重大技术
欠平衡压力钻井（UBD）1859年 现代UBD1970’S
牙轮钻头1909年 水平井钻井1925年 电测井1927年 水力射孔1932年 海洋钻井1945年 水力压裂1947年 反射地震1950’S 连续管技术1970年 顶驱1990’S
第9页/共41页
钻井技术水平评价的标准
数据采集 地面（综合录井仪、工程参数仪） 地下 MWD、LWD、FEWD、SWD。。。

深井钻井技术及完井工艺41页PPT

深井钻井技术及完井工艺41页PPT
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉60Leabharlann 生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
深井钻井技术及完井工艺
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)

水平井分支井完井工艺技术课件(PPT 33页)

水平井分支井完井工艺技术课件(PPT 33页)

2006年建产 14520Leabharlann 7年建产 154+2(水平井)
合计
582
1.50 4万方/天10.00
4.61
以4万方/天的产量生产基本能够稳产
1.41 10.00 4.61 4.34
20.36 18
三、裸眼水平井系列完井液技术
3、生物解堵完井液—DF2
表 DF2井与周围邻井对比表
19
目录
一、前言 二、井身结构优化 三、裸眼水平井系列完井液技术 四、尾管射孔机械分段压裂完井工艺技术 五、结论和下步工作
23
四、尾管射孔机械分段压裂完井工艺技术
4、定向射孔工艺
采用73枪、89高能弹，180 º、120 º相位定向射孔
No Image
24
四、尾管射孔机械分段压裂完井工艺技术
5、DP35-1井分段压裂完井效果表
四段次累计无阻流量21.21万方/日 25
四、尾管射孔机械分段压裂完井工艺技术
6、分段压裂完井效果与周边井对比
17
DP35-1 80000
太2
14
60000
D11 P3井
盒3
8
DF1井 山1
40000 20000
5
DP1井 山1
0
10月25日 11月14日 12月4日 12月24日 1月13日 2月2日 2月22日 3月13日 4月2日
日期
DF2井
油山压（1MPa) 套压（MPa) 日产气量（m3/d) 6
10
三、裸眼水平井系列完井液技术
1、氧化解堵完井液
表 DP1井山1-1层与周围邻井产量效果对比表
11
三、裸眼水平井系列完井液技术
2、酸洗完井液

《完井工程》课件

《完井工程》课件
完井液分类
根据不同标准，完井液可分为多种类型，如常规 油井水泥浆、膨胀水泥浆、无固相完井液等。
完井液性能要求
为了满足完井工程的需求，完井液应具备适当的 密度、粘度、失水等性能指标。
完井设备与工具
钻井设备
01
钻井设备是完井工程中必不可少的设备之一，包括钻机、钻头
、钻杆等。
采油设备
02
采油设备用于油气的采集和运输，包括采油树、抽油机、输油
保护的有效途径。
智能化与自动化的挑战与机遇
总结词
智能化和自动化技术的发展为完井工程带来了新的挑战和机遇，可以实现远程控制、实时监测和智能决策。
详细描述
通过智能化和自动化的技术手段，可以实现对井下情况的实时监测和数据采集，为决策提供更加准确和及时的信 息。同时，智能化和自动化技术还可以提高作业效率和安全性，降低人工操作的误差和风险。然而，如何将智能 化和自动化技术应用到实际生产中，还需要克服技术、成本和安全等方面的挑战。
感谢观看
THANKS
管道等。
检测与测试工具
03
检测与测试工具用于检测油气层的各项参数，如压力、温度、
渗透率等。
完井工艺技术
射孔工艺
射孔工艺是通过高压射孔枪将射 孔弹射入油气层中，形成通道，
便于油气的开采和运输。
酸化压裂工艺
酸化压裂工艺是通过向油气层注入 酸液或压裂液，对油气层进行酸化 或压裂处理，提高油气层的渗透率 和产量。
详细描述
例如，新型高分子材料可以提高井下 工具的耐磨性和耐腐蚀性，延长使用 寿命；3D打印技术可以用于制造定制 的井下零件，提高作业效率和安全性 。
提高采收率与环境保护的平衡
总结词
在追求采收率的同时，环境保护也是不可忽视的因素Байду номын сангаас完井工程需要在这两者之间寻求 平衡。

现代完井工程及技术ppt课件

现代完井工程及技术ppt课件
➢ 现代完井技术也在朝着新的方向发展，朝着智能化、一体化、 精细化的方向发展，并展现出了强大的应用前景。
更换完井液 钻开油气层
取芯 钻杆测试
完钻测井 下套管或衬管
投产
射孔或测试 下入生产管柱
注水泥 固井质量评价
二
完井设计原则和要求
油井完井方式是构成油井的基本条件，直接 影响井的性能，是油、水、气井的生产通道，不 但要保持井眼畅通，而且要保持油藏和井底的畅 通，同时要能适应开发全过程的井下作业、人工 举升、生产测试的要求。
后期裸眼完井
①一般情况下地层井 壁坚固稳定，不坍塌； ②一般用于地质分层 掌握不够准确的井 （如探井）。
2
射孔完井
套管射 孔完井
一般是钻穿产层后，下入生产套管，在套 管与地层环空注入水泥，用射孔弹射穿套 管和产层，建立井筒与产层油气通道。
尾管射 孔完井
将技术套管下到油层顶部并固井，钻开产 层后再下入尾管并悬挂在技术套管上，经 注水泥和射孔后构成井筒与油层的通道。。
➢该完井方法可有效避免注水泥作业和射孔作业时对油 层的伤害，并具有较强的防砂能力。
四
完井新技术及发展
1、小井眼完井技术
井眼内下入的套管尺寸和层数受限，
井
复杂地层钻进应急措施难以展开。
完善管柱结构，
眼
小
的 完 井
完井管柱尺寸受限，一些完井工具 如管外封隔器等使用和数量受限， 难以保证完井质量，施工难度大。
后期裸眼完井是在钻 穿产层以后，将产层 套管下到产层顶部注 水泥，产层裸眼或下 筛管的完井方法。
先期裸眼完井方式 后期裸眼完井方式
适用条件
先期裸眼完井
①产层物性基本一致，无 气顶、夹层水和底水； ②产层胶结良好，井壁坚 固，不坍塌； ③地层界面清楚，能准确 地在产层顶部下入套管； ④适用于不进行增产作业 的产层。

多分支井钻井完井新技术

多分支井钻井完井新技术

自动化钻井
自动化钻井
通过自动化设备和技术，实现钻井作业的远程控制和自动化操作， 提高钻井效率和安全性。
自动化钻井的优势
减少人工劳动强度和风险，提高钻井作业的稳定性和可靠性，降低 成本和资源消耗。
自动化钻井的应用场景
适用于各种规模的钻井作业，尤其在大规模油田、海上石油等领域 的开发中具有广泛的应用价值。
02
多分支井可以改善油藏的渗流条件，提高油藏的流动性，从而
提高油藏的采收率，增加油藏的动用程度。
实现油藏的精细开发
03
多分支井可以实现油藏的精细开发，针对不同层位和不同性质
的油藏进行有针对性的开采，从而提高油藏的动用程度。
04 多分支井钻井完井新技术 面临的挑战与解决方案
技术挑战
井眼轨迹控制
多分支井钻井过程中，如何精确控制井眼轨迹，确保分支井与主井的连通性和符合保高效
详细描述：钻井液技术是多分支井钻井完井技术的支撑，它 涉及选择合适的钻井液类型和配方，以满足钻井过程中的润 滑、冷却、压力控制等需求，同时要求环保高效，减少对环 境的影响。
03 多分支井钻井完井新技术 的优势
提高采收率
增加采油或采气通道
多分支井钻井完井技术可以在目标区域内增加更多的采油或采气 通道，从而提高采收率。
成熟阶段
进入21世纪，多分支井钻井完井 技术逐渐成熟，并在全球范围内 得到了广泛应用，成为油气田开 发的重要手段之一。
技术应用领域
01
油气田开发
多分支井钻井完井技术主要应用于油气田开发领域，通过提高采收率和
降低开发成本，为油气田的经济效益和社会效益做出贡献。
02 03
非常规能源开发
在非常规能源开发领域，如煤层气、页岩气等，多分支井钻井完井技术 同样具有广阔的应用前景，有助于提高非常规能源的开采效率和降低环 境污染。

完井技术介绍 ppt课件

1、裸眼完井 工艺上分为先期裸眼完井和后期裸眼完井
➢先期裸眼完井：钻头钻至油层顶界，下技术套管注水泥固井，而后再 从技术套管中下入直径较小的钻头，钻开油层至设计井深完井。
优点：①固井水泥浆对油层无污染。 ②钻油层段 时，可以换油层专打泥浆，利于保护油层。 缺点：①在下套管固井时不能全部掌握产层的真实 资料，继续钻进时如遇特殊情况容易给钻进带来困 难。②井眼的直径相对小一些，泄油面积小一些。
二、常规完井方法
3、割缝衬管完井 工艺上分为先期固井和后期固井
➢后期固井衬管完井： 用同一尺寸钻头钻穿油层后，套管柱下端连接衬 管下入油层部位，通过管外封隔器和分级箍固井封隔油层顶界以上的环 形空间。
优点：①井眼直径较大，泄油面积更大，也 利于后期的采油作业。 缺点：①固井水泥浆可能会污染油层；②钻 油层时不方便更换油层专打泥浆；③当割缝 衬管损坏后，无法修理或更换。
尾管射孔完井方式
优点：钻油层时，可以更换油层专打泥浆， 更好的保护油层；完井套管减少， 节约钻井成本。
缺点：悬挂尾管的井筒相对较小，不利于 后期的采油作业；悬挂器处的承压 能力小，不利于后期的高压作业。
二、常规完井方法
2、射孔完井
适用地质条件
①有气顶、或有底水、或有含水夹层、易塌夹层等复杂地质条件 ，因而要求实施分隔层段的储层。 ②各分层之间存在压力、岩性等差异，因而要求实施分层测试、 分层采油、分层注水、分层处理的储层。 ③要求实施大规模水力压裂作业的低渗透储层。 ④砂岩储层、碳酸盐岩裂缝性储层。
二、常规完井方法
3、割缝衬管完井
预先在地面将套管割好缝，然后下入油层井段的一种完井 方式。
优点： ①可防止地层坍塌；②可选择性的防止地层出砂；③井 筒完善程度高，仅次于裸眼完井；④完井成本较低。

钻井完井新技术及应用实例介绍166页PPT

钻井完井新技术及应用实例介绍
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性本爱丘山。
▪
谢谢！
166
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪

28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华

钻井完井新技术及应用实例介绍166页PPT

律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you
钻井完井新技术及应用实例介绍
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•美国、加拿大： 90年后大力发展，据报至97年底总共1000多口，完井的45口
•中国： 南海西部——1998年打2口失败1口（贝克休斯） 新疆——1996年打2分支多分支井，裸眼完井，低级 地矿部——1993打1口3分支多分支井，没完井 辽河——2000年完钻1口3分支井，固井射孔完井，达到TAML第四级水平
地 由于地面井口的减少，相应的土地使用面积、地面管汇 面 建设、油井管理等费用也大大降低，增加了经济效益
分支井特点
与普通定向井、水平井相比——分支多分支井的缺点
• 完井风险，可能丢失分支井眼，沟通不了油藏； • 增加泥浆对油层的浸泡时间，可能造成油藏伤害； • 在分支井眼洗井作业时，因各分支井眼不同的要求，可能 牵涉到的过程较复杂； • 操作费开支由于风险因素的存在而无法完全确定。
分支井钻井完井 技术新进展
21世纪石油工业上游领域的重大技术之一 是极富挑战性的新兴技术
分支井定义
分支(多底)井是指在一口主井眼的底部钻出两口或多 口进入油气藏的分支井眼(二级井眼)，甚至再从二级井眼 中钻出三级子井眼。主井眼可以是直井、定向斜井，也可 以是水平井。分支井眼可以是定向斜井、水平井或波浪式 分支井眼。
平均钻一口分支井的
385000 253000 175000 158000
双分支井产量提高两倍以上，四分支井产量近于单井产量 的5倍。
多分支井国内外研究现状
多分支井现场施工
• 前苏联： 53 年打66/45井，9个分支井眼，产量17倍。至90年，126口多分支井 （33勘探井、77采油井、3口注入井、9口其他井）
多分支井进展的主要里程碑
• 全球至98年约有130多口分支井，其中约一半是Shell公司钻的。在中 东、北美和欧洲北海应用较多。
• 1997年春，由英国Shell公司Eric Diggins领导和主持在阿伯丁举行了 《多分支井的技术进展论坛》，并按复杂性和功能性建立了 TAML (Technology Advancement Multi Laterals)分级体系，其目的是为多 分支井技术的发展指出一个更加统一的方向。
多分支井国内外研究现状
•中国 胜利油田： 2000年9月，完钻桩1-支平1井 第一分之，井深1945m，水平位移442.8m，水平段长236.1m。 第二分之，井深1872m，水平位移386.1m，水平段长186.6m。 2 分之井眼均下套管固井射孔完井。 2001年3月，完钻梁46-支平1井 第一分之，井深3595m，水平位移566.7m，水平段长331.1m。 第二分之，井深3622m，水平位移628.8m，水平段长329.3m。 三维阶梯式多目标双分支水平井， 油层段上部固井完井，油层段下筛管加管外封隔器
分支井应用范围; 注水
层状油藏
石
油
断层与封闭油藏
资
源
枯竭油藏和开采中后期油藏
致密天然裂缝油藏
地热
地下水等
德州 Aneth 地区多分支井钻井成本表
分支井数 成本(美元) 单个分支 双分支 四分支 六分支
总成本(美元)
385000 505000 700000 950000
• TAML评价多分支井技术的三个特性是连通性(Conectivity)、隔离性 (Isolation) 和 可 及 性 ( 可 靠 性 、 可 达 性 、 含 重 返 井 眼 能 力 ， accessibility)。
• 截至2000年6月Shell公司对TAML 1～4级已使用了6个油田并在2001年 将再用于另7个油田。
ERD Multilateral Example
• Permanent and retrievable whipstocks（造斜器） were hydraulically set using MWD to orient relative to high side
• Windows milled at 5500m and 5300m from existing 95/8-in. casing at 83º • A two trip milling system was deployed • Northern lateral was lined and cemented, southern lateral barefoot
分支井特点
与普通定向井、水平井相比——多分支井的优点 井眼结构不同——存在多个分支井眼连接处
油 增大油藏的裸露面积，提高泄油效率 藏 改善油流动态剖面，降低锥进效应，提高重力泄油效果 工 纵向调整油藏的开采 程 可以应用于多种油气藏的经济开采。
钻 减少无效井段，减少钻井设备的搬迁；节约套管、泥浆 井 费用；充分利用海上平台井口槽，降低了平台建造费用
多分支井进展的主要里程碑
• 世界上第一口TAML 5级多分支井是Shell公司1998年在巴西近海Voador 油田从半潜钻井平台上钻的一口反向双分支井，是一口注水井。
• Shell公司1998年在加利弗尼亚一口在岸陆上井成功地安装了一个6级完 井的主－分井筒连接部件。该井是在9 5/8 主井筒套管上连有2个7 分支井的连接部件，它具有2500psi 额定压力。
• 目前世界上用得最多的是4级完井。 • 我国南海西部公司1998年9月用修井机和原井重钻技术钻成了我国海洋
第一口多分支井(Wll-4-A11B、11C井)，两个井筒用电潜泵合采，产量 是斜井单井产量的3倍。新疆油田在99年也打了一口双分支井。
Main
多分支井TAML等级
1
2
3
4
主井眼和分支井 都是裸眼
M-15 Completion
沉砂封隔器
• Wytch Farm M-15 multi-lateral well – Both wellbores isolated from each other within production casing – Flow control stations below ESP allow independent inflow – Early water shut-off – Selective well test
