梁平法表示简单总结
- 格式:doc
- 大小:59.00 KB
- 文档页数:7

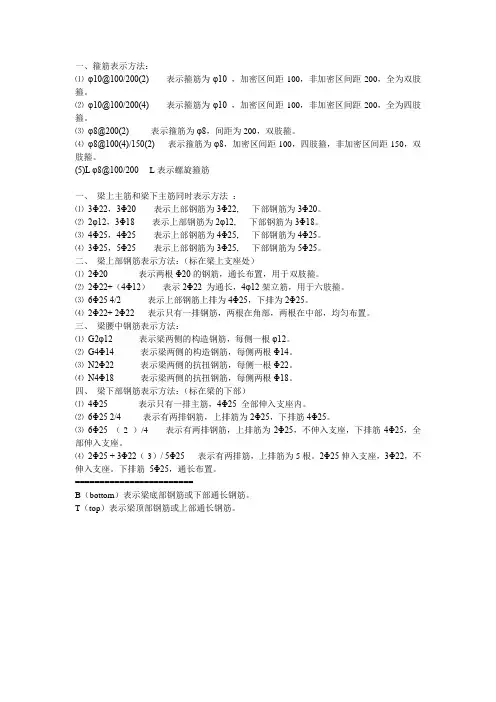

一、箍筋表示方法:⑴φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
(5)L φ8@100/200L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法:⑴3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
教你读懂平法标注(梁)一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
二、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25,5Φ25 表示上部钢筋为3Φ25,下部钢筋为5Φ25。
三、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
四、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
五、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
梁平法表示简单总结梁平法表示简单总结梁平法表示简单总结一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
(5)L φ8@100/200 L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法:⑴3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶6Φ25(-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
梁平法表示简单经典总结一、梁上主筋和梁下主筋同时表示方法 ⑴ 3 ① 223①20 表示上部钢筋为 3 ① 22,下部钢筋为 3 ①20⑵ 20 12, 3①18 表示上部钢筋为 20 12, 下部钢筋为 3①1& ⑶ 4 ① 25, 4①25表示上部钢筋为 4 ① 25, 下部钢筋为 4 ①25。
⑷3 ① 25, 5①25 表示上部钢筋为 3 ① 25,下部钢筋为5 ① 25。
二、 梁上部钢筋表示方法:(标在梁上支座处)⑶ 6 ① 25 4/2 表示上部钢筋上排为4①25,下排为 2①25。
⑷ 2 ① 22+ 2 ① 22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G20 12 表示梁两侧的构造钢筋, 每侧一根 0 12。
⑵ G4O 14 表示梁两侧的构造钢筋, 每侧两根 ① 14。
⑶ N2 ① 22表示梁两侧的抗扭钢筋, 每侧一根 ① 22。
⑷ N4① 18 表示梁两侧的抗扭钢筋, 每侧两根① 18。
四、梁下部钢筋表示方法: (标在梁的下部)⑴ 4①25 表示只有一排主筋, 4①25全部伸入支座内。
表示有两排钢筋,上排筋为 2①25,下排筋4①25。
表示有两排钢筋,上排筋为2①25,不伸入支座,下排筋4①25,5①25表示有两排筋,上排筋为5根。
2①25伸入支座,3①22,一、箍筋表示方法:⑴ 0 10@100/200(2) 全为双肢箍。
⑵ 0 10@100/200(4)全为四肢箍。
⑶ 0 8@200(2) ⑷ 0 8@100(4)/150(2)双肢箍。
(5)L 0 8@100/200表示箍筋为 表示箍筋为010,加密区间距 100,非加密区间距 0 10 ,加密区间距100,非加密区间距0 8,间距为 200,双肢箍。
表示箍筋为 0 8,加密区间距表示箍筋为表示螺旋箍筋100,四肢箍,非加密区间距200, 200,150,2①202 ① 22+ (4 ①表示两根 ①20的钢筋, 表示2①22为通长,4$ 12通长布置,用于双肢箍。
(1)平面注写方式平面注写方式包括集中标柱与原位标注两部分。
集中标注——表达梁的通用数值。
原位标注——表达梁的特殊数值。
当集中标注的某项数值不适用于梁的某部位时,则将该项数值进行原位标柱,施工时原位标柱取值优先。
1)集中标注集中标注的形式如图附.2.10◆所示。
①梁截面标准规则。
当梁为等截面时,用b×h表示。
当为加腋梁时用b×h Y c1×c2表示,其中c1为腋长,c2为腋高(下图)。
当有悬挑梁且根部和端部不同时,用斜线分割根部与端部的高度值,即b×h1/h2。
集中注写的形式KL-1(3)300×600 —梁编号(跨数)截面宽×高。
φ8@100/200(2) —箍筋直径、加密区间距/非加密区间距(箍筋肢数)。
2Φ25 ——通长筋根数、直径。
G2φ12 ——构造钢筋根数、直径。
(-0.05)——梁顶标高与结构层标高的差值,负号表示低于结构层标高。
②箍筋的标柱规则当箍筋分为加密区和非加密区时,用斜线“/”分隔,肢数写在括号内。
当抗震结构中的框架梁采用不同的箍筋间距和肢数时,也可用斜线“/”将其分隔开表示。
例如13φ8@150/200(4),表示梁的两端各有13个φ8箍筋,间距为150;梁跨中箍的间距为200,全部为4肢箍。
又如13φ8@150(4)/150(2),表示梁两端各有13个φ8的4肢箍,间距150;梁跨中为φ8双肢箍箍筋间距为150。
③梁上部通长筋和架立筋的标注规则在梁上部既有通长钢筋又有架立筋时,用“+”号相联标柱,并将通长筋写在“+”号前面,架立筋写在“+”号后面并加括号。
例如,当梁配置四肢箍时,用2φ22+(2φ12)表示,其中2φ22为通长筋,(2φ12)为架立钢筋。
若梁上部仅有架立筋无通长钢筋,则全部写入括号内。
当梁的上部纵向钢筋和下部纵向钢筋均为通长筋,且多数跨配筋相同,此时可将标准写在梁的下侧,并用分号“;”隔开。
图附.2.11表示梁上部为3Φ22通长筋,梁下部为4Φ25通长筋。
结构施工图钢筋混凝土结构构件平面整体表示法——梁平法施工图的表示方法平面注写方式:是在梁平面布置图上,分别在不同编号的梁中各选一根梁,在其上直接注写截面尺寸和配筋的具体数值。
平面注写原位标注(特殊数值)集中标注(通用数值)梁平法施工图的表示法梁平法施工图——在梁平面布置图上采用平面注写方式或截面注写方式表达的梁的配筋图。
梁集中标注的内容:(1)梁编号(必注值);(2)梁截面尺寸(必注值);(3)梁箍筋(必注值);(4)梁上部通长筋或架立筋配置(必注值);(5)梁侧面纵向构造钢筋或受扭钢筋配置(必注值);(6)梁顶面标高高差(选注值)。
梁编号:由梁类型代号、序号、跨数及有无悬挑代号几项组成,并应符合下表的规定梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL xx(xx)、(xxA)或(xxB)屋面框架梁WKL xx(xx)、(xxA)或(xxB)框支梁KZL xx(xx)、(xxA)或(xxB)非框架梁L xx(xx)、(xxA)或(xxB)悬挑梁XL xx井字梁JZL xx(xx)、(xxA)或(xxB)注:(xxA)为一端有悬挑,(xxB)为两端有悬挑,悬挑不计入跨数。
例如:KL7(5A)表示第7号框架梁,5跨,一端有悬挑;L9(7B)表示第9号非框架梁,7跨,两端有悬挑。
有缘学习更多驾卫星ygd3076或关注桃报:奉献教育(店铺)悬挑梁不等高截面注写示意表示第四号框架梁,3跨,有一段悬挑梁表示梁的截面尺寸为250×700表示梁的箍筋为HPB300级钢筋(热轧光圆钢筋),直径为10mm,加密区间距为100mm,非加密区间距为200mm,均为两肢箍表示梁上部配置2根直径为22mm HRB400(热轧带肋钢筋)为通长钢筋表示梁的两个侧面共配置4根直径为10mm HPB300级钢筋(热轧光圆钢筋)的纵向构造钢筋,每侧配置2根表示该梁顶面比楼面标高低0.1m有缘学习更多驾卫星ygd3076或关注桃报:奉献教育(店铺)梁原位标注的内容:(1)梁支座上部纵筋:该部位含通长筋在内的所有纵筋:当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
梁平法施工图的表示方法(1)平面注写方式平面注写方式包括集中标柱与原位标注两部分。
集中标注表达梁的通用数值。
原位标注表达梁的特殊数值。
当集中标注的某项数值不适用于梁的某部位时,则将该项数值进行原位标柱,施工时原位标柱取值优先。
1)集中标注集中标注的形式如图所示。
①梁截面标准规则当梁为等截面时,用b×h表示。
当为加腋梁时用b×h Yc1×c2表示,其中c1为腋长,c2为腋高。
当有悬挑梁且根部和端部不同时,用斜线分割根部与端部的高度值,即b×h1/h2。
②箍筋的标柱规则当箍筋分为加密区和非加密区时,用斜线/分隔,肢数写在括号内。
当抗震结构中的框架梁采用不同的箍筋间距和肢数时,也可用斜线/将其分隔开表示。
例如 13φ8@150/200(4),表示梁的两端各有13个φ8箍筋,间距为150;梁跨中箍的间距为200,全部为4肢箍。
又如 13φ8@150(4)/150(2),表示梁两端各有13个φ8的4肢箍,间距150;梁跨中为φ8双肢箍箍筋间距为150。
③梁上部通长筋和架立筋的标注规则在梁上部既有通长钢筋又有架立筋时,用+号相联标柱,并将通长筋写在+号前面,架立筋写在+号后面并加括号。
例如,当梁配置四肢箍时,用2φ22+(2φ12)表示,其中2φ22为通长筋,(2φ12)为架立钢筋。
图附.2.11上部、下部纵筋均为通长筋的表示若梁上部仅有架立筋无通长钢筋,则全部写入括号内。
当梁的上部纵向钢筋和下部纵向钢筋均为通长筋,且多数跨配筋相同,此时可将标准写在梁的下侧,并用分号;隔开。
图附.2.11表示梁上部为3Φ22通长筋,梁下部为4Φ25通长筋。
④梁侧钢筋的标注规则。
梁平法施工图钢筋表示法一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
梁平法总结引言梁平法是一种常用于解决结构静力平衡问题的方法。
它是通过将结构划分为多个小单元,并基于力的平衡原理独立解析每个小单元,最终得到整个结构的力学行为。
本文将对梁平法的原理、步骤和应用进行总结和介绍。
梁平法原理梁平法基于力的平衡原理,它将结构细分为多个小单元,每个小单元都是一个梁单元。
在每个梁单元中,假设梁上任意两点之间的距离非常小,可以看作是直线段。
根据牛顿第二定律和力的平衡条件,可以得到每个梁单元的受力特征。
在梁平法中,通常假设梁单元的长度是恒定的,并且梁单元在轴向(即沿梁的方向)上只受轴向力,不受剪力和弯矩。
这样,在每个梁单元上,可以应用力的平衡条件,解析求解出轴向力和剪力。
梁平法的步骤梁平法的求解过程可以分为以下几个步骤:1.划分梁单元:将整个结构划分为多个小梁单元。
这些小梁单元可以是等长的,也可以是不等长的,具体划分方法根据实际情况选择。
2.建立坐标系:对于每个梁单元,建立适当的坐标系来描述其力学特征。
一般来说,可以选择以梁的轴线为x轴,并选择适当的y轴和z轴。
3.写出力的平衡方程:根据每个梁单元的受力情况,写出力的平衡方程。
一般来说,力的平衡方程包括轴向力平衡方程和剪力平衡方程。
4.求解力的平衡方程:根据力的平衡方程,求解出每个梁单元的轴向力和剪力。
这可以通过代数方法或图解法来完成。
5.梁单元的组装:将所有梁单元的轴向力和剪力按照一定的方式组装起来,得到整个结构的力学行为。
6.结果的分析:分析整个结构的力学行为,包括轴向力和剪力的分布情况,以及结构的变形情况。
梁平法的应用梁平法广泛应用于解决梁结构的静力平衡问题。
它可以用于分析和设计各种类型的梁结构,包括悬臂梁、简支梁、连续梁等。
梁平法在工程实践中具有重要的应用价值。
通过梁平法可以求解出梁结构中各个部分的轴向力和剪力,从而评估结构的受力情况和安全性能。
在梁结构的设计中,可以根据梁平法的结果进行必要的调整,以满足结构的强度和刚度要求。
结构施工图钢筋混凝土结构构件平面整体表示法——梁平法施工图的表示方法平面注写方式:是在梁平面布置图上,分别在不同编号的梁中各选一根梁,在其上直接注写截面尺寸和配筋的具体数值。
平面注写原位标注(特殊数值)集中标注(通用数值)梁平法施工图的表示法梁平法施工图——在梁平面布置图上采用平面注写方式或截面注写方式表达的梁的配筋图。
梁集中标注的内容:(1)梁编号(必注值);(2)梁截面尺寸(必注值);(3)梁箍筋(必注值);(4)梁上部通长筋或架立筋配置(必注值);(5)梁侧面纵向构造钢筋或受扭钢筋配置(必注值);(6)梁顶面标高高差(选注值)。
梁编号:由梁类型代号、序号、跨数及有无悬挑代号几项组成,并应符合下表的规定梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL xx(xx)、(xxA)或(xxB)屋面框架梁WKL xx(xx)、(xxA)或(xxB)框支梁KZL xx(xx)、(xxA)或(xxB)非框架梁L xx(xx)、(xxA)或(xxB)悬挑梁XL xx井字梁JZL xx(xx)、(xxA)或(xxB)注:(xxA)为一端有悬挑,(xxB)为两端有悬挑,悬挑不计入跨数。
例如:KL7(5A)表示第7号框架梁,5跨,一端有悬挑;L9(7B)表示第9号非框架梁,7跨,两端有悬挑。
有缘学习更多驾卫星ygd3076或关注桃报:奉献教育(店铺)悬挑梁不等高截面注写示意表示第四号框架梁,3跨,有一段悬挑梁表示梁的截面尺寸为250×700表示梁的箍筋为HPB300级钢筋(热轧光圆钢筋),直径为10mm,加密区间距为100mm,非加密区间距为200mm,均为两肢箍表示梁上部配置2根直径为22mm HRB400(热轧带肋钢筋)为通长钢筋表示梁的两个侧面共配置4根直径为10mm HPB300级钢筋(热轧光圆钢筋)的纵向构造钢筋,每侧配置2根表示该梁顶面比楼面标高低0.1m有缘学习更多驾卫星ygd3076或关注桃报:奉献教育(店铺)梁原位标注的内容:(1)梁支座上部纵筋:该部位含通长筋在内的所有纵筋:当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
1梁平法施工图得表示方法梁平面整体配筋图就是在梁平面布置图上采用平面注写方式或截面注写方式表达框架梁得截面尺寸、配筋得一种方法。
下图为采用传统方法表示框架梁得详图。
下图就是采用平面整体表示方法。
采用平法表示梁得施工图时,需要对梁进行分类与编号,其编号得方法应符合表附、2、2◆得规定。
(1)平面注写方式平面注写方式包括集中标柱与原位标注两部分。
集中标注——表达梁得通用数值。
原位标注——表达梁得特殊数值。
当集中标注得某项数值不适用于梁得某部位时,则将该项数值进行原位标柱,施工时原位标柱取值优先。
1)集中标注集中标注得形式如图附、2、10◆所示。
①梁截面标准规则。
当梁为等截面时,用b×h表示。
当为加腋梁时用b×h Y c1×c2表示,其中c1为腋长,c2为腋高(下图)。
当有悬挑梁且根部与端部不同时,用斜线分割根部与端部得高度值,即b×h1/h2。
集中注写得形式KL-1(3)300×600 —梁编号(跨数)截面宽×高。
φ8100/200(2) —箍筋直径、加密区间距/非加密区间距(箍筋肢数)。
2Φ25 ——通长筋根数、直径。
G2φ12 ——构造钢筋根数、直径。
(-0、05) ——梁顶标高与结构层标高得差值,负号表示低于结构层标高。
②箍筋得标柱规则当箍筋分为加密区与非加密区时,用斜线“/”分隔,肢数写在括号内。
当抗震结构中得框架梁采用不同得箍筋间距与肢数时,也可用斜线“/”将其分隔开表示。
例如 13φ8150/200(4),表示梁得两端各有13个φ8箍筋,间距为150;梁跨中箍得间距为200,全部为4肢箍。
又如 13φ8150(4)/150(2),表示梁两端各有13个φ8得4肢箍,间距150;梁跨中为φ8双肢箍箍筋间距为150。
③梁上部通长筋与架立筋得标注规则在梁上部既有通长钢筋又有架立筋时,用“+”号相联标柱,并将通长筋写在“+”号前面,架立筋写在“+”号后面并加括号。
详解梁平法施工图梁平法施工图的表示方法梁平法施工图是在梁平面布置图上采用在相同编号的梁中各选一根梁,在其上注写截面尺寸和配筋具体数值的方式来表达梁的构造。
平面注写包括集中标注和原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时,则将该项数值原位标注。
施工时,原位标注取值优先。
梁编号的规定:在平法施工图中,各类型的梁应按下表进行编号。
梁平面注写方式1.平面注写方式集中标注的具体内容梁集中标注内容为六项,其中前五项为必注值,如图所示。
框架梁集中标注(1)梁编号注写梁编号,该项为必注值。
其中,对井字梁,编号中关于跨数的规定见梁编号规定。
梁编号带有注在“()”内的梁跨数及有无悬挑信息。
应注意,当有悬挑端时,无论悬挑多长均不计入跨数。
(2)截面尺寸注写梁截面尺寸,该项为必须值。
当为等截面梁时,用b×h表示,其中b为梁宽,h为梁高。
当为加腋梁时,用b×h YL1×L2表示,其中L1为腋长,L2为腋高,如图所示。
加腋梁截面尺寸注写示意当为悬挑梁且根部和端部的高度不同时,用斜线分隔根部与端部的高度值,即为b×h 1/h2,其中h1为梁根部较大高度值,h2为梁根部较小高度值。
如图所示。
悬挑梁不等高截面尺寸注写示意(3)箍筋注写梁箍筋,该项为必注值。
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
当加密区与非加密区的箍筋肢数相同时,则将肢数注写一次;箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图当为抗震箍筋时,加密区与非加密区用“/”分开,箍筋的肢数注在“()”内。
当为非抗震箍筋,且在同一跨度内采用不同间距或肢数时,梁端与跨中部位的箍筋配置用“/”分开,箍筋的肢数注在“()”内,其中近梁端的箍筋应注明道数(与间距配合自然确定了配筋范围)(4)上部跨中通长筋或架立筋配置(通长筋可为相同或不同直径采用搭接连接、机械连接或对焊连接的钢筋)该项为必注值。
梁平法表示简单经典总结一、箍筋表示方法:⑴φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
(5)L φ8@100/200L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法:⑴3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
(5)L φ8@100/200 L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
下排筋 5Φ25,通长布置。
========================B(bottom)表示梁底部钢筋或下部通长钢筋。
T(top)表示梁顶部钢筋或上部通长钢筋。
五、标注示例:KL7(3)300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18()4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7,有三跨,断面宽300,高700。
Y500×250 表示梁下加腋,宽500,高250。
N4Φ18 表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
表示梁上皮标高。
一、钢筋混凝土结构简介混凝土是由水泥、砂子、石子和水按一定的比例拌和而成。
凝固后坚硬如石,受压能力好,但受拉能力差,容易因受拉而断裂(图3.3.2a)。
为了解决这个矛盾,充分发挥混凝土的受压能力,常在混凝土受拉区域内或相应部位加入一定数量的钢筋,使两种材料粘结成一个整体,共同承受外力。
这种配有钢筋的混凝土,称为钢筋混凝土(图。
钢筋混凝土粘结锚固能力可以由四种途径得到:①钢筋与混凝土接触面上化学吸附作用力,也称胶结力。
②混凝土收缩,将钢筋紧紧握固而产生摩擦力。
③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用,也称咬合力。
④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。
用钢筋混凝土制成的梁、板、柱、基础等构件,称为钢筋混凝土构件。
钢筋混凝土构件,有在工地现场浇制的,称为现浇钢筋混凝土构件。
也有在工厂、工地以外预先把构件制作好,然后运到工地安装的,这种构件称为预制钢筋混凝土构件。
此外还有的构件,制作时对混凝土预加一定的压力以提高构件的强度和抗裂性能,称为预应力钢筋混凝土构件。
全部用钢筋混凝土构件承重的结构物,称为框架结构(钢筋混凝土框架结构在建筑上能提供较大的空间,平面布置灵活,有利于在民用建筑中设置门厅、会议室、阅览室、商场和餐厅等建筑)。
建筑物用砖墙承重,屋面、楼层、楼梯用钢筋混凝土板和梁构成,这种结构,称为混合结构。
外围用砖墙承重,屋内用钢筋混凝土板、梁、柱承重的房屋,称为内框架结构,如图3.3.1所示。
1.钢筋的分类和作用配置在钢筋混凝土结构中的钢筋,按其作用可分为下列几种(图3.3.3a和b)。
(1)受力筋:承受拉、压应力的钢筋。
用于梁、板、柱等各种钢筋混凝土构件。
梁、板的受力筋还分为直筋和弯筋两种。
(2)钢箍(箍筋):承受一部分斜拉应力,并固定受力筋的位置,多用于梁和柱内。
(3)架立筋:用以固定梁内钢箍位置,构成梁内的钢筋骨架。
(4)分布筋:用于屋面板、楼板内,与板的受力筋垂直布置,将承重的重量均匀地传给受力筋,并固定受力筋的位置,以及抵抗热胀冷缩所引起的温度变形。
(5)其它:因构件构造要求或施工安装需要而配制的构造筋,如腰筋、预埋锚固筋、吊环等。
为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力,在构件中的钢筋外面要留有保护层(图3.3.3)。
根据钢筋混凝土结构设计规范规定,梁、柱的保护层最小厚度为25mm,板和墙的保护层厚度为10~15mm。
如果受力筋用光圆钢筋,则两端要弯钩,以加强钢筋与混凝土的粘结力,避免钢筋在受拉时滑动。
带纹钢筋与混凝土的粘结力强,两端不必弯钩。
钢筋端部的弯钩常用两种形式(图3.3.4a):(1) 带有平直部分的半圆弯钩;(2) 直弯钩。
常用钢箍的弯钩形式,如图3.3.4b所示在钢筋混凝土结构设计规范中,对国产建筑用钢筋,按其产品种类等级不同,分别给予不同代号,以便标注及识别,如表3.3.2所示。
表 3.3.2钢筋种类与代号2.钢筋混凝土结构图的内容及图示特点(1)钢筋混凝土结构图的内容①结构平面布置图:它表示了承重构件的位置、类型和数量或钢筋的配置(后者只用于现浇板)。
②构件详图:它又分为配筋图、模板图、预埋件详图及材料用量表等。
配筋图包括有立面图、断面图和钢筋详图。
它们着重表示构件内部的钢筋配置、形状、数量和规格,是构件详图的主要图样。
模板图只用于较复杂的构件,以便于模板的制作和安装。
(2)钢筋混凝土结构图的图示特点为了突出表示钢筋的配置状况,在构件的立面图和断面图上,轮廓线用中或细实线画出,图内不画材料图例,而用粗实线(在立面图)和黑圆点(在断面图)表示钢筋。
并要对钢筋加以说明标注(参看图3.3.5)。
①钢筋的一般表示法:在结构图中,通常用单根的粗实线表示钢筋的立面,用黑圆点表示钢筋的横断面。
现将常见的具体表示方法列于表3.3.3。
②钢筋的标注方法:钢筋(或钢丝束)的说明应给出钢筋的数量、代号、直径、间距、编号及所在位置,其说明应沿钢筋的长度标注或标注在有关钢筋的引出线上(一般如注出数量,可不注间距,如注出间距,就可不注数量。
简单的构件,钢筋可不编号)。
具体标注方式如下:表3.3.3钢筋常见表示方法名称图例说明钢筋横断面无弯钩的钢筋端部下图表示长、短钢筋投影重叠时,短钢筋的端部用450短划线表示带半圆形形弯钩的钢筋端部带直弯钩的钢筋端部带丝扣的钢筋端部无弯钩的钢筋搭接带半圆形弯钩的钢筋搭接带直弯钩的钢筋搭接花蓝螺丝钢筋接头机械连接的钢筋接头用文字说明机械连接的方式(或冷挤压或锥螺纹等)注:预应力钢筋及钢筋焊接接头的其他情况参见“GB/T50105-2001”。
二、结构平面图结构平面图是表示建筑物各构件平面布置的图样,分为基础平面图、楼层结构平面布置图、屋面结构平面布置图。
屋面和楼面的结构布置和图示方法基本相同,所不同的主要是屋面由于排水要求,要做成一定的坡度。
屋面找坡的方法有构造找坡和结构找坡两种。
构造找坡又称为材料找坡,其结构层(即屋面板)仍为水平的,与楼板相同;结构找坡是将屋面板做成适当的坡度,相应地将屋面梁做成变断面的形式。
除此之外,与楼板层的结构没有多大区别。
这样,我们仅以楼面为例说明其图示方法和阅读内容。
1.图示方法及作用楼层结构平面布置图是假想沿楼板面将房屋水平剖开后所作的楼层结构的水平投影,用来表示每层的梁、板、柱、墙等承重构件的平面布置,或现浇楼板的构造与配筋,以及它们之间的结构关系。
图3.3.5所示为前章所介绍的某学生宿舍的二楼楼层结构平面布置图。
这种图为现场安装构件或制作构件提供施工依据。
对多层建筑,一般应分层绘制,但如各层构件的类型、大小、数量、布置均相同时,可只画一标准层的楼层结构平面布置图。
构件一般应画出其轮廓线,如能表示清楚时,也可用单线表示。
梁、屋架、支撑等可用粗点划线表示其中心位置。
如平面对称时,可采用对称画法。
楼梯间或电梯间因另有详图,可在平面图上只用交叉对角线表示。
由于预制和现浇的施工方法不同,所以其图示方法亦各有特点,这些将在后面分别介绍。
2.图示内容①标注出与建筑图一致的轴线网及墙、柱、梁等构件的位置和编号。
②注明预制板的跨度方向、代号、型号或编号、数量和预留洞的大小及位置。
③在现浇板的平面图上,画出其钢筋配置,并标注预留孔洞的大小及位置。
④注明圈梁或门窗洞过梁的编号。
⑤注出各种梁、板的底面结构标高和轴线间尺寸。
有时还可注出梁的断面尺寸。
⑥注出有关剖切符号或详图索引符号。
⑦附注说明选用预制构件的图集编号、各种材料标号,板内分布筋的级别、直径、间距等。
3.图示实例现以图3.3.5学生宿舍的楼层为例,说明楼层结构平面布置图的读图方法。
从图3.3.5的图名得知图为二层的楼层结构平面布置图,图中虚线为不可见的构件轮廓线。
从图中的图示方法及内容可知,此房屋为一幢砖墙承重、钢筋混凝土梁板的混合结构,其中有现浇和预制两种制作形式。
从①至③轴线为现浇部分。
画有交叉对角线处为楼板间。
从这部分图中,在每根梁边都有一代号、编号及断面尺寸。
如L210(150250),表明此梁为二层的第10号梁,梁高为250mm,梁宽为150mm。
板内画有钢筋的平面布置及形状,一共有七种受力筋。
在每一编号的标注中,可知每一类钢筋的具体情况。
如③Ф8﹫200表示第3号钢筋是Ⅰ级钢筋,直径8mm,每条钢筋的中距为200mm,其弯钩向下。
其它相同的只注出编号,其余都可省略。
从③至⑨轴线及阳台都是预制梁板构件。
阳台处有两根PL205悬臂梁和一根L201梁。
全楼层有十五条同一编号(GL3)的窗过梁和六种不同标注的预制板。
其中B21-1A为走道上的预制平板和阳台上的预制平板。
而各房间中的板为预应力钢筋混凝土空心板。
从这些板的标注中,可知板的类型、尺寸及数量。
目前各地区的标注方式有些不同,本图所用为广州地区的标注法,其内容说明如下:板宽有1200、600、500三种,分别以“1”,“2”、“3”为代号。
