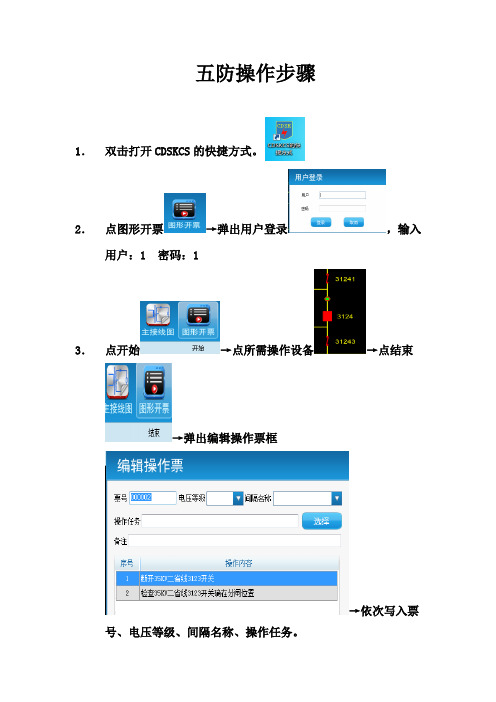

五防操作步骤1．双击打开CDSKCS的快捷方式。
2．点图形开票→弹出用户登录，输入用户：1 密码：13．点开始→点所需操作设备→点结束→弹出编辑操作票框→依次写入票号、电压等级、间隔名称、操作任务。
4．如需添加检查项，则在右边点其他操作术语，先选择一次设备，写入所需语句，在相应位置点前插入或后插入。
（注：方便以后操作,可保存。
）5．核对完操作内容后，点确定→弹出当前操作票→点五防校验→点打印操作票（前期操作可存为典型票，方便以后直接调用）。
点发送到钥匙→钥匙会显示当前操作→拿钥匙去现场，根据钥匙提示进行操作，所以操作相操作完成后，钥匙会显示操作“当前操作票完成，结果等待回传”，将钥匙放回适配器，提示语音“回传结束”，即当前操作结束。
6.通讯若断开，点报文查看，点断开，再点开始就行。
7.(图中若有显示，则表示当前再操作状态，点置位，恢复原有状态即可。
)8.若反馈信息显示，则需将适配器（放钥匙的大盒子）重启。
9.若退出遥控，点数据库管理→拓展到相应的间隔→点一次设备→点编辑→双击将锁类型改成机械锁→点保存→点系统设置→点系统初始化→点电脑钥匙初始化→结束。
2.6.2.2执行操作票按屏幕提示的操作步骤进行解锁操作，在插入正确的锁时钥匙会语音提示“正确，请操作”，按前面2.5.4所述的操作方式完成解锁操作后，钥匙界面会提示钥匙会提示“本部操作已完成”，请继续。
2.6.2.3终止操作票点击右上角下拉菜单中的“终止操作票”，在输入框中输入需要取消的操作票的票号，即可取消该操作票。
中止操作票2.6.2.5回传操作票将钥匙连上后台电脑，即可自动已执行或终止的操作票回传。
2.6.2.6置位右击系统画面→选中置位→进行对位→对位结束后再右击系统画面→再次选中置位结束对位操作。
五防系统操作流程

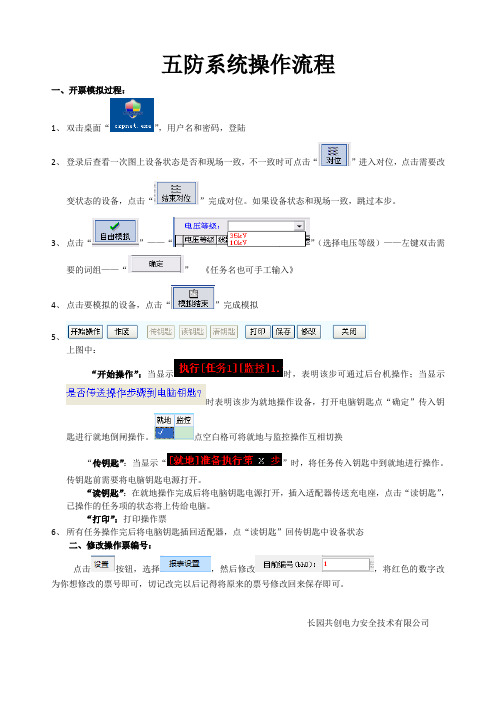

一、开票模拟过程：
1、双击桌面“”，用户名和密码，登陆
2、登录后查看一次图上设备状态是否和现场一致，不一致时可点击“”进入对位，点击需要改
变状态的设备，点击“”完成对位。
如果设备状态和现场一致，跳过本步。
3、点击“”——“”（选择电压等级）——左键双击需
要的词组——“”《任务名也可手工输入》
4、点击要模拟的设备，点击“”完成模拟
5、
上图中：
“开始操作”：当显示时，表明该步可通过后台机操作；当显示
时表明该步为就地操作设备，打开电脑钥匙点“确定”传入钥匙进行就地倒闸操作。
点空白格可将就地与监控操作互相切换
“传钥匙”：当显示“”时，将任务传入钥匙中到就地进行操作。
传钥匙前需要将电脑钥匙电源打开。
“读钥匙”：在就地操作完成后将电脑钥匙电源打开，插入适配器传送充电座，点击“读钥匙”，已操作的任务项的状态将上传给电脑。
“打印”：打印操作票
6、所有任务操作完后将电脑钥匙插回适配器，点“读钥匙”回传钥匙中设备状态
二、修改操作票编号：
点击按钮，选择，然后修改，将红色的数字改为你想修改的票号即可，切记改完以后记得将原来的票号修改回来保存即可。
长园共创电力安全技术有限公司。
UT2000-Ⅳ型微机防误系统基本操作流程说明实例说明：1、操作部分：堂营线由运行转热备用首先需要登陆五防系统，点登陆，使用自己的用户名和密码登陆系统。
然后进行设备状态对位，点【对位】按钮：会弹出如下图的对话框：选择用户，输入密码，然后可以直接点击设备进行对位。
设置完毕后再点击【对位】按钮，会弹出如下对话框：选择【是】，这次设备对位就结束了。
然后可以进行模拟，点【开票】按钮，此时【开票】按钮将会凹下去，如图：然后可以在一次接线图上进行模拟：1、2、3、模拟结束后再点一下【开票】按钮，【开票】按钮会恢复正常状态，此时会弹出一个对话框：此时可以保存典型票，选择【存入典型票库】，会弹出如下图的对话框：选择好【电压等级】【运行方式类别】【运行方式内容】【所操作线路名】然后点【确认】即可，以后就可以直接调用了。
调用方法如下图：【操作票】【调用典型票】然后根据需要选择对应电压等级下的线路，就可以调用所需要的典型票了。
要进行操作就直接传票到电脑钥匙，点【传到电脑钥匙】，确认传输适配器电源开着，且电脑钥匙放在右边的座上，电脑钥匙在主菜单即可进行接票。
接票完毕后拿着电脑钥匙到现场按照提示操作即可。
特殊情况（重开上一把锁）：比如我已经打开了526刀闸的锁，但是在没进行操作的情况下就去进行下一步，结果通不过，现在想回头重新开526刀闸的锁，只需要将电脑钥匙重新插入526刀闸的锁，此时电脑钥匙上会出现提示“等待重新开锁”，等待10秒钟，钥匙会再次出现语音提示“正确，请操作！”，按开锁键就可以重开这把锁了。
回传：一般情况下操作完毕后将电脑钥匙放回右边传输座钥匙会自行回传。
如果有特殊情况，比如操作进行到一半，需要中止操作，则要在电脑钥匙上选【返回】选【钥匙回传】点“进入”【中止回传】“进入”，此时电脑钥匙屏幕上出现一行字：“钥匙等待中止回传”，将电脑钥匙放回到右边传输座上即可。
操作完成后记得退出登陆：注意事项：因只有两个电脑钥匙，故最多可同时进行2个操作任务，最多可同时模拟3个操作任务，如果发生开不了票或者传不了票，请检查是否系统已经有3个票了，或者电脑钥匙内已经有了票了。
系统概述FY2004DC微机综合防误操作票专家系统是一套广泛应用于变电站、发电厂的仿真模拟操作、倒闸操作票智能生成及综合防误自动化操作的软件系统。
它给运行人员提供图形模拟操作平台，根据电力系统对倒闸操作的“五防”要求和现场设备的实际状态，按照“五防”闭锁规则进行判断，开出完整的倒闸操作票，指导运行人员进行倒闸操作。
系统特点本套软件的特点满足电力系统对操作票的五大要求:通用性：要求同一软件能适应于不同的网局。
２、用户可维护性：软件应能适应应用软件的不断变化，要求程序与数据分离。
３、实用性：集多功能于一体，灵活多变，自动开票，自由开票，按步模拟，手工模拟，打印空票，五防闭锁，设备对位，逻辑报警，跳闸记录，声音提示等等。
４、简单性:全部操作利用鼠标点击可以完成，免除用户输入汉字的麻烦。
5、可靠性：系统从整体结构设计阶段到用户界面设计、程序编制、代码生成等阶段都充分考虑了系统总体的可靠性指标，在不同的操作平台上均经过严格测试，系统的可靠性极高。
本系统具有以下独特功能：1、实现变电站内各种动态实时情况下的防误操作，在逐项发送操作序列的每步任务时，主控机根据当前操作步骤结合现场设备实际运行情况和变电站运行的逻辑条件进行运算，只有在当前全部条件满足时才能对该项任务进行解锁操作。
2、自动同步记录倒闸操作开始时间、已操作设备及状态、解锁操作方式（防误解锁、智能解锁、设备检修解锁）以及倒闸操作结束时间等倒闸操作每步过程，自动记录运行设备检测的历史数据，同时形成齐全的日报、月报、年报，便于分析设备运行情况并为运行设备及电缆的检修提供详实的数据，这些信息可通过网络实现远程同步显示。
倒闸操作任务及运行设备检测的全部历史记录可永久保存。
3、可自动对系统本身可靠性进行自检，运行人员在控制中心可随时了解现场锁具的状态和远程检测设备运行情况，能准确无误地了解系统数码锁、测控元件、传感器、线路、单元控制器等设备的实时运行状况，并能列表显示、保存系统自检结果，实现管理的实时化、科学化和系统化。
RCS-9200 微机五防系统运行桌面图标后，启动RCS-9200系统。
1首先确认系统是否与后台监控RCS-9700系统网络通讯正常。
点击本系统开始菜单，点击“报文监视”，打开“网络通讯报文监视”，如果有握手报文，即为收发报文，即为通讯正常，如图（图2-1）（图2-1）打开五防接线图，点“模拟开票”，（如图2-2）（图2-2）出现以下画面：点绿色小三角“开始预演开票”：（如图3-1）（图3-1）开票之前需填写本次操作任务详细情况：（如图3-2）（图3—2）出现之前开错较多步骤或想重新预演开票，直接点任务窗口上或（如图9—2）（图9—2）确定本票操作预演完毕，点“结束预演开票”：（如图13—1）（图13—1）如果此次预演票为以后操作，可定为预开票，只需点击画面“确定”按钮：（如图13-2）此时需提前打印该票，可直接在“打印操作票”前内打上“√”，（如图14-1）（图14-1）（图14-2）点“确定”：（本系统操作倒闸票支持多间隔操作任务输入，字节较多时直接链接到下一页）。
如本次票为即时操作，可直接在“转为执行票”前内打上“√”，（如图15-2）（图15-2）然后输入“操作人”及“监护人”，口令，注意“操作人”和“监护人”不能为同一个人：（如图16-1）（图16-1）（图16-2）口令输入完毕后，系统会自动下传该操作票，出现五防操作票下传窗口，注意：1、确定电脑数据线插上电脑钥匙串口并在开机状态（状态为主界面，显示南瑞继保电气有限公司界面）2、确定电脑钥匙内无操作票步骤存在，如有票存在，请删除，具体操作见电脑钥匙说明书）。
确认后点“是”按钮，开始操作下传执行票到电脑钥匙，直至点“下传”（如图17-1、17-2）（图17-1）（图17-2）单击下传，弹出如图所示菜单。
（图18-1）下传完之后电脑钥匙会语音报出接收正确。
（当有提示操作，而五防机不需执行提示操作时，必须先拔开电脑钥匙后，再执行点击下传电脑钥匙后提示的“确定”按钮。

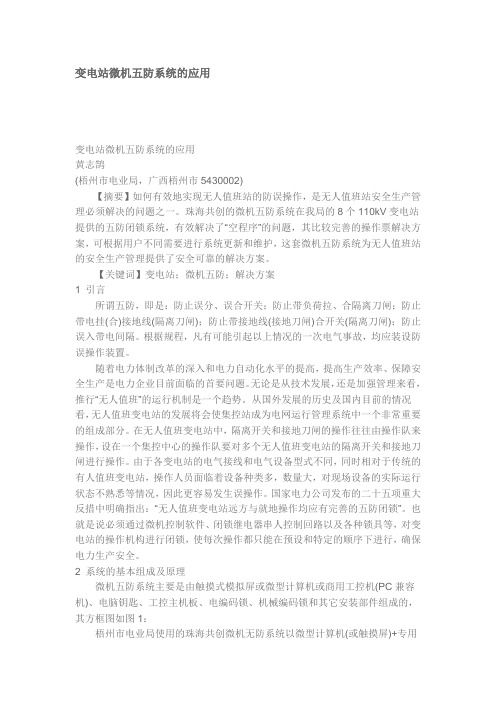

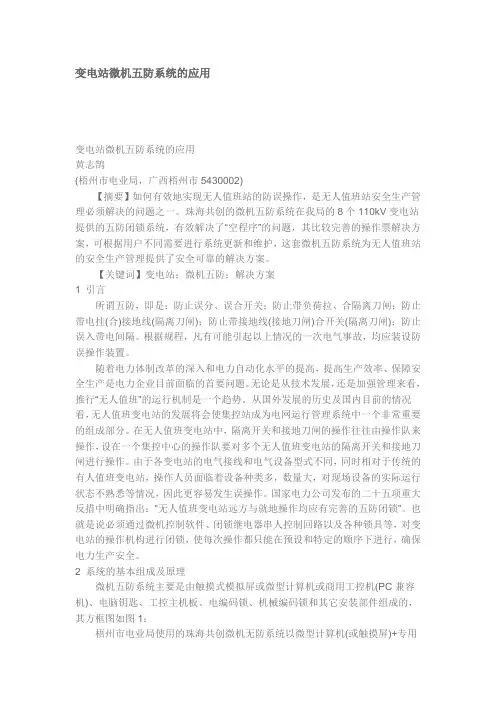

变电站微机五防系统的应用变电站微机五防系统的应用黄志鹄(梧州市电业局，广西梧州市5430002)【摘要】如何有效地实现无人值班站的防误操作，是无人值班站安全生产管理必须解决的问题之一。
珠海共创的微机五防系统在我局的8个110kV变电站提供的五防闭锁系统，有效解决了“空程序”的问题，其比较完善的操作票解决方案，可根据用户不同需要进行系统更新和维护，这套微机五防系统为无人值班站的安全生产管理提供了安全可靠的解决方案。
【关键词】变电站；微机五防；解决方案1 引言所谓五防，即是：防止误分、误合开关；防止带负荷拉、合隔离刀闸；防止带电挂(合)接地线(隔离刀闸)；防止带接地线(接地刀闸)合开关(隔离刀闸)；防止误入带电间隔。
根据规程，凡有可能引起以上情况的一次电气事故，均应装设防误操作装置。
随着电力体制改革的深入和电力自动化水平的提高，提高生产效率、保障安全生产是电力企业目前面临的首要问题。
无论是从技术发展，还是加强管理来看，推行“无人值班”的运行机制是一个趋势。
从国外发展的历史及国内目前的情况看，无人值班变电站的发展将会使集控站成为电网运行管理系统中一个非常重要的组成部分。
在无人值班变电站中，隔离开关和接地刀闸的操作往往由操作队来操作，设在一个集控中心的操作队要对多个无人值班变电站的隔离开关和接地刀闸进行操作。
由于各变电站的电气接线和电气设备型式不同，同时相对于传统的有人值班变电站，操作人员面临着设备种类多，数量大，对现场设备的实际运行状态不熟悉等情况，因此更容易发生误操作。
国家电力公司发布的二十五项重大反措中明确指出：“无人值班变电站远方与就地操作均应有完善的五防闭锁”。
也就是说必须通过微机控制软件、闭锁继电器串人控制回路以及各种锁具等，对变电站的操作机构进行闭锁，使每次操作都只能在预设和特定的顺序下进行，确保电力生产安全。
2 系统的基本组成及原理微机五防系统主要是由触摸式模拟屏或微型计算机或商用工控机(PC兼容机)、电脑钥匙、工控主机板、电编码锁、机械编码锁和其它安装部件组成的，其方框图如图1：梧州市电业局使用的珠海共创微机无防系统以微型计算机(或触摸屏)+专用工控主机板为核心设备，在本系统软件中预先编写发电厂、变电站电气一次系统接线模拟图和所有设备的操作规则。
五防系统操作1开票（登陆、开票、传票、操作、回传、操作完成）进入五防系统→开始任务→并行任务↓任务名选择、输入窗口↓模拟操作电压等级、运行方式分组、运行方式类型（即选择要断开或合上的断路器开关，要拉开或合上的刀闸或接地刀闸，要装设或拆除的地线等操作）↓结束↓传票网络控制器规约通道1（默认，模式为无线网络传票）（IRDA红外模式）↓现场操作默认为现地，若要进行监控远方操作，则按下电脑钥匙“远方”键↓回传操作完成后自动回传，若操作票未执行完则选择中止回传2清除操作票方式一：已操作一半，现遇特殊情况余下操作步骤终止不操作。
方法：五防电脑钥匙→主菜单→钥匙回传→中止回传→点击开始即可方式二：操作票未进行操作，已传票所有操作步骤均删除。
方法：五防电脑钥匙→主菜单→辅助功能→特殊操作→清操作票→点击开始即可3传票方式选择方式一：五防电脑钥匙→系统设置→通讯方式→输入密码22112→无线网络传票（UT- NET）（符号为信号）方式二：五防电脑钥匙→系统设置→通讯方式→输入密码22112→IRDA红外（符号为小太阳）注：外江无此功能。
4信号强度检查方法：五防电脑钥匙→主菜单→辅助功能→调试专用→输入密码222222211111（7个2；5个1）→UT- NET→NET测试→LQI测试→点击开始即可（提示：最大值或最小值平均值＞30即可）5操作票已通过五防系统传票，但提示等待监护，如何解决五防电脑钥匙→系统设置→通讯参数→UT- NET→P2P监护→关闭即可6通过五防电脑钥匙检查设备间隔携带五防电脑锁→主菜单→辅助功能→锁码检查→PFID编码→插入电脑五防锁到待查询的设备间隔五防机械锁上→即可在五防电脑钥匙屏幕上显示相应间隔中文名称7数据备份还原数据备份重要目的：出现下列情况，如软件丢失后，电脑系统重装后等，系统数据库丢失等造成无法运行五防电脑锁系统时做数据紧急恢复用，建议定期备份数据。
数据备份：点击电脑进入系统→用户登录→用户名UTADMID→输入密码unitech→基本配置→备份数据→命名备份数据名称→保存→选择是即可数据还原：点击电脑进入系统→选择程序当中珠海优特卓越系统→选择卓越集控服务控制台→用户登录→用户名UTADMID→输入密码unitech→数据还原→还原→选择之前疏浚备份即可。

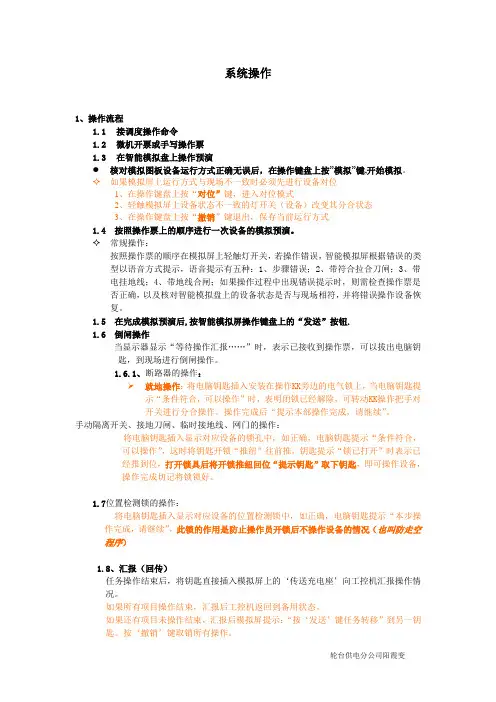

系统操作1、操作流程1.1接调度操作命令1.2微机开票或手写操作票1.3在智能模拟盘上操作预演●核对模拟图板设备运行方式正确无误后，在操作键盘上按”模拟”键,开始模拟。
✧如果模拟屏上运行方式与现场不一致时必须先进行设备对位1、在操作键盘上按“对位”键，进入对位模式2、轻触模拟屏上设备状态不一致的灯开关（设备）改变其分合状态3、在操作键盘上按“撤销”键退出，保存当前运行方式1.4 按照操作票上的顺序进行一次设备的模拟预演。
✧常规操作：按照操作票的顺序在模拟屏上轻触灯开关，若操作错误，智能模拟屏根据错误的类型以语音方式提示，语音提示有五种：1、步骤错误；2、带符合拉合刀闸；3、带电挂地线；4、带地线合闸；如果操作过程中出现错误提示时，则需检查操作票是否正确，以及核对智能模拟盘上的设备状态是否与现场相符，并将错误操作设备恢复。
1.5 在完成模拟预演后,按智能模拟屏操作键盘上的“发送”按钮.1.6 倒闸操作当显示器显示“等待操作汇报……”时，表示已接收到操作票，可以拔出电脑钥匙，到现场进行倒闸操作。
1.6.1、断路器的操作：➢就地操作：将电脑钥匙插入安装在操作KK旁边的电气锁上，当电脑钥匙提示“条件符合，可以操作”时，表明闭锁已经解除，可转动KK操作把手对开关进行分合操作。
操作完成后“提示本部操作完成，请继续”。
手动隔离开关、接地刀闸、临时接地线、网门的操作：将电脑钥匙插入显示对应设备的锁孔中，如正确，电脑钥匙提示“条件符合，可以操作”，这时将钥匙开锁“推纽”往前推，钥匙提示“锁已打开”时表示已经推到位，打开锁具后将开锁推纽回位“提示钥匙”取下钥匙，即可操作设备，操作完成切记将锁锁好。
1.7位置检测锁的操作：将电脑钥匙插入显示对应设备的位置检测锁中，如正确，电脑钥匙提示“本步操作完成，请继续”，此锁的作用是防止操作员开锁后不操作设备的情况（也叫防走空程序）1.8、汇报（回传）任务操作结束后，将钥匙直接插入模拟屏上的‘传送充电座’向工控机汇报操作情况。
RCS-9200 微机五防系统运行桌面图标后，启动RCS-9200系统。
1首先确认系统是否与后台监控RCS-9700系统网络通讯正常。
点击本系统开始菜单，点击“报文监视”，打开“网络通讯报文监视”，如果有握手报文，即为收发报文，即为通讯正常，如图（图2-1）（图2-1）打开五防接线图，点“模拟开票”，（如图2-2）（图2-2）出现以下画面：点绿色小三角“开始预演开票”：（如图3-1）（图3-1）开票之前需填写本次操作任务详细情况：（如图3-2）（图3—2）出现之前开错较多步骤或想重新预演开票，直接点任务窗口上或（如图9—2）（图9—2）确定本票操作预演完毕，点“结束预演开票”：（如图13—1）（图13—1）如果此次预演票为以后操作，可定为预开票，只需点击画面“确定”按钮：（如图13-2）此时需提前打印该票，可直接在“打印操作票”前内打上“√”，（如图14-1）（图14-1）（图14-2）点“确定”：（本系统操作倒闸票支持多间隔操作任务输入，字节较多时直接链接到下一页）。
如本次票为即时操作，可直接在“转为执行票”前内打上“√”，（如图15-2）（图15-2）然后输入“操作人”及“监护人”，口令，注意“操作人”和“监护人”不能为同一个人：（如图16-1）（图16-1）（图16-2）口令输入完毕后，系统会自动下传该操作票，出现五防操作票下传窗口，注意：1、确定电脑数据线插上电脑钥匙串口并在开机状态（状态为主界面，显示南瑞继保电气有限公司界面）2、确定电脑钥匙内无操作票步骤存在，如有票存在，请删除，具体操作见电脑钥匙说明书）。
确认后点“是”按钮，开始操作下传执行票到电脑钥匙，直至点“下传”（如图17-1、17-2）（图17-1）（图17-2）单击下传，弹出如图所示菜单。
（图18-1）下传完之后电脑钥匙会语音报出接收正确。
（当有提示操作，而五防机不需执行提示操作时，必须先拔开电脑钥匙后，再执行点击下传电脑钥匙后提示的“确定”按钮。
变电站“五防”操作系统1 前言针对我局目前对“安全传输发射工作”的重视，我们必须确保机器“三满”运行，而对于变电站的工作人员来说，就更要有高度的责任感和工作责任心，也必须要保证不间断安全、可靠的供电。
针对这一特点我台采用了微机五防和机械五防相结合的五防操作系统来确保电力设备的安全运行。
五防的含义首先我们先了解一下电力系统“五防”指的是什么：1、具有防止误分、合断路器；2、防止带负荷分、合隔离开关；3、防止带电挂接地线；4、防止带接地线合断路器；5、防止误入带电间隔等防误功能针对五防系统的要求我们的系统必须要具备以上几个基本功能，同时最好能通过声音告警的方式来提醒操作人，操作是否正确。
电力系统“五防操作票系统”是发电厂和变电站使用的倒闸操作票的智能处理系统，它根据电力系统对倒闸操作的“五防”要求和现场设备的状态，按照规则进行判断，开出完全实用的包括一、二次设备操作项目的倒闸操作票。
再让我们来了解下微机型防误装置基本分类微机型防误装置的基本分类见表1.同时还要具备以下几个基本条件：1、正确模拟、生成、传递和执行操作票。
2、准确采集、处理和传递信息，不允许出现误码。
3、符合防误程序的正常操作应顺利开锁且无空程序，误操作应闭锁并有光、声音或语音报警。
声音或语音报警在距音响源50cm处应不小于45dB，光报警应明显可见。
4、具有电磁兼容性。
五防操作系统的使用介绍下面介绍启动本系统和结束运行一、启动双击桌面上的“操作票专家系统”快捷菜单或选择开始菜单中的“操作票专家系统”，便可启动本系统。
由于系统配置不同，该系统也能在开机后直接启动。
使用了总图，那么系统首先显示的是总图，单击总图上某站的接线部分则进入该站，如下图所示：上图可分为三个区域，顶部为信联盟息区，该区用来随时显示诸如操作票传票及回传情况、通讯情况等提示性信息，当无其它信息显示时将显示由用户自己确定的一行信息。
图的中部为一次设备接线图，它反映了设备的当前状态，当系统直接与监控系统相连时能够瞬时反映设备状态的变化情况，此时系统可以作为现场设备状态的监视屏使用。

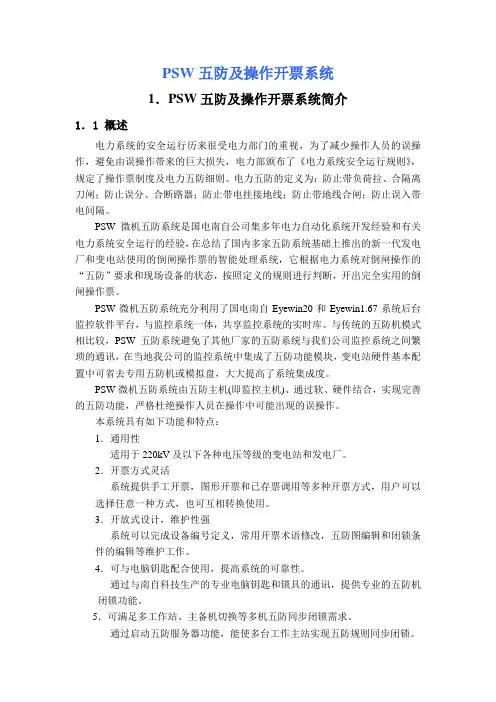

PSW五防及操作开票系统1．PSW五防及操作开票系统简介1．1 概述电力系统的安全运行历来很受电力部门的重视，为了减少操作人员的误操作，避免由误操作带来的巨大损失，电力部颁布了《电力系统安全运行规则》，规定了操作票制度及电力五防细则。
电力五防的定义为：防止带负荷拉、合隔离刀闸；防止误分、合断路器；防止带电挂接地线；防止带地线合闸；防止误入带电间隔。
PSW微机五防系统是国电南自公司集多年电力自动化系统开发经验和有关电力系统安全运行的经验，在总结了国内多家五防系统基础上推出的新一代发电厂和变电站使用的倒闸操作票的智能处理系统，它根据电力系统对倒闸操作的“五防”要求和现场设备的状态，按照定义的规则进行判断，开出完全实用的倒闸操作票。
PSW微机五防系统充分利用了国电南自Eyewin20和Eyewin1.67系统后台监控软件平台，与监控系统一体，共享监控系统的实时库。
与传统的五防机模式相比较，PSW五防系统避免了其他厂家的五防系统与我们公司监控系统之间繁琐的通讯，在当地我公司的监控系统中集成了五防功能模块，变电站硬件基本配置中可省去专用五防机或模拟盘，大大提高了系统集成度。
PSW微机五防系统由五防主机(即监控主机)、通过软、硬件结合，实现完善的五防功能，严格杜绝操作人员在操作中可能出现的误操作。
本系统具有如下功能和特点：1．通用性适用于220kV及以下各种电压等级的变电站和发电厂。
2．开票方式灵活系统提供手工开票，图形开票和已存票调用等多种开票方式，用户可以选择任意一种方式，也可互相转换使用。
3．开放式设计，维护性强系统可以完成设备编号定义，常用开票术语修改，五防图编辑和闭锁条件的编辑等维护工作。
4．可与电脑钥匙配合使用，提高系统的可靠性。
通过与南自科技生产的专业电脑钥匙和锁具的通讯，提供专业的五防机闭锁功能。
5．可满足多工作站、主备机切换等多机五防同步闭锁需求。
通过启动五防服务器功能，能使多台工作主站实现五防规则同步闭锁。
一、操作步骤进入程序→登录→对位→开始模拟→结束模拟→传送票→操作→回传1、双击桌面“防误闭锁”图标，进入登陆窗口。
2 、选择“用户名”，输入密码，按“确定”键进入主界面（操作、1）3、用鼠标单击“开始对位”按钮，进入对位环境，整定模拟图状态4、用鼠标单击“结束对位”按钮5、用鼠标单击“开始模拟”按钮，进入模拟预演环境，依命令票模拟预演6、用鼠标单击要操作的设备，如要加入操作票检查、二次术语请在相应图中或在鼠标右键中加入7、如果模拟操作过程中需要更正，可以按“撤销”按钮，每按一次撤销最后一个步骤8、任务模拟结束后，用鼠标单击“结束模拟”按钮10、将电脑钥匙打开电源插入传送座,单击"传送票"按钮,将本次操作任务的一次操作内容输入到电脑钥匙。
**传送票前应确认电脑钥匙电源是否打开。
12、拿电脑钥匙到现场进行解锁倒闸操作13 、操作完后,将钥匙打开电源插入传送座,按程序界面上的"回传"按钮回传14 、将钥匙插回充电座充电,本次任务结束二、不能进行的事项五防系统调试完毕后很多数据都是唯一确定的，不能随意更改，否则会导致系统的错误。
1、图形系统。
图形中的监控主机com口通道是与后台的通讯（实时监控和遥控解锁用），com口，波特率是固定的，不能更改。
五防主机com口通道是和钥匙的通讯（传票），com口，波特率是固定，不能更改锁码属性决定锁的打开方式，不能更改。
2.锁码片锁码片是安装在锁上以识别各设备的元件，唯一确定，不可更改。
3．适配器上的开关拨至com1口，不能更改。
三、常见问题处理1.传送操作票时显示传送超时解决办法：a.检查通道是否正确（系统参数-五防主机参数设置，选正确com口，波特固定为9600）。
b.钥匙没开好或接触问题。
钥匙要在传票前完全开好（“滴”三声后开好）或拔下钥匙重传。
2.设备与后台状态不吻合或发送遥控解锁命令失败。
解决办法：a.我方与后台通讯中断。
1.1 登录运行FY2004主程序，在FY2004如图：选择用户名并输入密码后并确认，进入一次主接线图界面。
1.2 浮动式菜单用鼠标左键或右键点击空白处可以隐藏主菜单，登录后鼠标左键同时按下或者敲“ALT”键可以调出主菜单，同时支持右键功能弹出主菜单，还可以按住“Ctrl”键不放，用鼠标拖动主菜单条移动。
1.3 菜单功能1.3.1 菜单说明点击进入操作票目录，可以进行典型票开票、修改操作票等；点击进入对位环境，可以对设备进行手工强制对位，整订设备状态；点击进入模拟开票；点击进入手工开票；点击打印操作票；点击可以放大一次接线图；点击缩小一次接线图；点击将一次图返回实际大小；点击切换至上一副图；点击切换至下一副图；点击切换到首图；点击进入导航窗口；点击注销当前用户，再操作时需重新登录。
1.3.2 操作票（C）进入“操作票参数设置（O）”选项，如下图；该操作票支持总编号与常用编号、上接、下接以及首行与尾行，可以根据本站需要自行定义，其中常用编号是按月清零格式；选择“预存操作票（A）”将已修改的操作票保存至未审核票中；选择“打印报表设计（D）”可以修改操作票格式；选择“票库全局替换”可以替换操作票票库中的关键字；1.3.3 系统功能选择“登录情况查询”可以查询用户登录记录；选择“开票及操作记录”可以查询用户操作记录；选择“黑匣子记录”可以查询钥匙操作记录；选择“设备状态统计”可以查询一次设备数量以及分合情况；选择“隐藏临时地线”隐藏图形中的临时地线设备；选择“隐藏网门”隐藏图形中的网门设备；选择“数据备份”程序备份数据文件和图形文件等；选择“数据恢复”恢复上次备份的数据；选择“监控主机通讯监测”可以监测程序收到或发出的遥信；选择“智能语音提示”操作时程序带有语音提示功能；选择“模拟时显示提示窗口”程序模拟时提示操作内容；选择“显示设备边框”图形中的设备显示时带边框；选择“设备检修”进入检修操作;(如果根目录下有jldata.fil文件时支持带逻辑检修操作，无jldata.fil文件时为一般检修操作)2. 对位2.1 监控对位五防系统与后台监控系统有RTU接口时，五防系统接收后台遥信并实现实时对位，手工对位无法改变设备位置状态，但是对于后台无法采集信号的设备位置需手工对位(如接地线、网门)。
五防系统及操作票一、五防的概念：1、防止误分、合断路器2、防止带负荷分、合隔离开关。
3、防止带电挂（合）接地线（接地开关）。
4、防止带接地线（接地开关）合断路器（隔离开关）。
5、防止误入带电间隔。
二、操作票：1、操作票的定义：为保证电气设备倒闸操作遵守正确的顺序，必须先由操作人填写倒闸操作的内容和顺序的票据。
2、操作票的作用：操作票是防止误操作（误拉、误合、带负荷拉、合隔离开关、带地线合闸等）的主要措施。
3、操作票的内容：操作票编号、任务、顺序、发令人、受令人、操作人、监护人、操作时间等。
4、操作票的填写：①、填写操作票必须以命令或许可作为依据。
命令的形式有书面命令和口头命令两种，书面命令即工作票；口头命令可由电气负责人亲自向值班人员下达，也可以电话方式下达（录音）；必须双重名称（设备名称和编号），同时要录音；运行单位要对值班负责人的发令认真地进行复诵，确认无误后，将接受的操作任务和命令记录在运行记录中；有录音设备而不用，造成后果者，由受令人负事故责任。
受令人必须将接受的口头命令复诵，将受令时间填入值班记录薄内。
②、变电所根据调度下达的操作计划，填写操作票时，在需要得到调度命令才能继续执行的项目前，要注明“联系调度”等字样，防止造成误操作事故。
③、受令后，应对照倒闸操作“模拟图板”核对操作步骤，操作票规定由操作人填写，特殊情况下需要由前一班值班人员填写时，接班的工作人员必须认真、细致地审查。
确认无误后，由操作人、监护人、值班长（或电气负责人）共同核对后签字签字后执行。
④、操作票上的操作项目，必须填双重名称，即设备的名称及编号。
⑤、操作票的每一行只填写一个操作步骤，操作内容只写编号，而不写设备的名称。
⑥、拆、装接地线要写明确实地点和地线编号。
5、操作票的检查项目：①、拉、合刀闸前，检查开关的开、合实际位置。
②、操作中，拉、合刀闸后，检查实际开、合位置（系指在操作地点看不见刀闸实际开、合位置），在操作前已拉（合）的刀闸，在操作中需要检查实际的开（合）位置。
五防系统操作步骤五防系统操作步骤1.开票1.1点击物防系统菜单中的“开票”按钮，然后选择所要操作的设备，单击该设备即可；1.2如果点错设备，或者因为其他原因，需要撤销该步骤，可点击菜单中的“撤销按钮”，在“开票”菜单的右边，即可撤销上一个步骤；1.3开完所有的工作票后，再点击菜单中的“开票”按钮，在新弹出的窗口中点击“传到电电脑钥匙”，即可完成传票；1.4如果开完票后想取消此次操作，可点击新窗口中的最后一项“作废该操作票”，以上所开内容即可全部清除；1.5如果想打印该操作票，在新窗口菜单中点击“打印该操作票”，即可打印。
2.断路器的操作2.1遥控操作在操作票传到电脑钥匙后，如果其中有断路器的操作，电脑钥匙上会有一个“远方”按钮，点击该按钮，即可把操作传给监控后台，在后台机上完成遥控操作。
2.2就地操作在操作票传到电脑钥匙后，拿着电脑钥匙到相应的保护屏或者开关柜，找到控制该断路器的电编码锁，将电脑钥匙插入其中，提示“正确请操作”后，一直将电脑钥匙插在点编码锁中，然后把操作把手打到“就地操作”，合闸或者分闸，操作完成后拔出电脑钥匙，继续下一步；2.3如果操作过程中发生紧急情况，需要紧急解锁，把电解锁钥匙（白色）插入电编码锁，即可进行分合闸操作。
3.户外刀闸的操作3.1拿着电脑钥匙，找到对应的刀闸，将电脑钥匙插入对应的机械锁，提示“正确请操作”后，按动电脑钥匙右上角的按钮，即可打开机械锁；3.2完成相应操作后，将电脑钥匙插入刀闸杆上面对应的状态检测器，响一声后即可完成该步操作，进行下一步；3.3如果遇到紧急情况，需要进行紧急解锁时，拿着机械解锁钥匙（类似与家庭用钥匙），即可现场打开机械锁，进行操作。
4.其他设备的操作拿着电脑钥匙，找到对应的设备，将电脑钥匙插入对应的机械锁，提示“正确请操作”后，按动电脑钥匙右上角的按钮，即可打开机械锁，即可完成该步骤。
5.如果现场操作时，发现该设备已经操作到位，不需要再操作，可点击电脑钥匙中的菜单“辅助功能”，然后点击“特殊操作”，然后点击“跳步操作”，将电脑钥匙插入跳步钥匙（黑色）中，等待几秒钟后，可跳过该操作步骤。
具有“五防”功能的人工智能倒闸操作票填写系统【摘要】传统的倒闸操作票都是由人工来完成填写任务，这对填写人员的要求非常高，既要有相应的运行经验，又要具有高度的责任心，否则非常容易出现错票的现象，这会造成严重的后果。
本文首先介绍了人工填写倒闸操作票的劣势；其次概述了人工智能倒闸操作票的“五防”功能；最后，介绍了人工智能倒闸操作票填写模式，希望能够为人工智能倒闸操作票填写系统的发展提供参考。
【关键词】“五防”功能；倒闸操作票填写系统；注意事项人工填写倒闸操作票有很多劣势，比如受情绪的情况比较大，如果填写人员的情绪受到影响，非常容易填写误差，进而造成重大损失，但是应用具有“五防”功能的智能倒闸操作票填写系统之后，就可以减少这些误差，提高填写的效率与准确度。
1.人工填写倒闸操作票的劣势早期的倒闸操作票都是由人工来填写，因这项工作十分重要，因此对填写人员要求，尤其严格，其主要要求如下：首先应该拥有一定的运行经验，因为很多数据都是在运行过程中产生的，在记录时，难免会出现误差，而填写人员在填写的过程中，要能够及时的看出误差，及时的改正；其次，责任心要强，因为倒闸操作票的填写要求多，尤其是在填写的过程中不能出现修改的地方，更不能出现错别字。
但是毕竟是人为填写，其误差不可避免，所以人工填写操作票的劣势也非常明显，具体如下：首先，环境因素，在填写的过程中，因为各种各样的环境因素，使得填写错误，比如自然环境，雷击、暴雨等，这对人工填写会产生一定程度的消极影响；其次，个人情绪原因，如果填写人员在填写的过程中，情绪不佳，没有全神贯注去投入，非常容易写错别字，进而导致出现废票或者错票，所以填写人员必须控制好自己的情绪，使其不影响工作；最后个人健康状态，有些倒闸操作票填写人员的健康状态不佳，在工作中身体经常出现不舒服的情况，不仅影响填写效率，更影响填写质量。
上述只是人为操作中比较明显的弊端，正是这些弊端的存在，才出现了很多事故，有些事故造成的损害非常大，据相关部门的统计，在停电事故中，有很多都是由于操作票填写错误引起的，再加之，现代的电力系统越来越复杂，操作程序越来越多，如果还使用传统的人工填写方式势必会产生消极影响。
2.人工智能倒闸操作票的“五防”功能人工智能倒闸操作票填写系统与传统的人工填写系统相比，就有很大的优势，其中概括起来就是具有“五防”功能，接下来，笔者就具体的阐释这几项功能。
“五防”功能的第一个功能就是防止填写系统的断路器出现分、合不当的现象；第二功能是防止隔离开关出现分合不当的现象，也就是说能够保证隔离开关长期处于稳定的状态；第三个功能就是使防止带电挂接现象的出现；第四个功能就是防止接地刀闸与隔离开关出现故障；第五个功能就是能够避免操作人员出现带电间隔的现象。
实际上，倒闸操作票系统自身就具有一定的任务，在其运行时，也要按照相应的规定，进而形成相应的填写模式。
这五个功能大大提高了倒闸操作票的填写效率，避免了人为填写出现的误差。
3.具有“五防”功能的人工智能倒闸操作票的填写模式3.1型票/历史票查询替换这种方法由早期手工修改典型票的开票方式发展而来。
其事先需要归纳典型任务，并制定相应的典型票模板，开票时直接调用相应的典型票模板并根据当前任务替换掉模板中相应的变量，形成最终操作票。
由于这种方法没有知识表达和推理，如果出现没有考虑到的任务则无法开票，同时文献指出，编辑典型操作票数据文件的工作量是非常大的（如一个中型电厂的典型操作票可达上千张），所以制定一个完备的典型票/历史票库工作量较大。
但这种开票方式原理简单，开发比较容易，而且在使用维护上对技术的要求也不高，所以有不少单位仍在使用。
有些操作票系统在中也保留了按典型票开票的功能。
3.2规则校验这种方法类似于模拟盘和电子锁配合实现的互锁功能。
将每台设备的每项操作都用一条规则来约束，以保证所开步骤的安全性与合理性。
规则的实现方式很多，但本文认为用逻辑表达式来表示最为灵活。
开票时用户选择某台设备的某项操作，只有在其对应规则满足的条件下（即规则判断结果为True），此操作步骤才能顺利开出，否则系统会禁止该操作并报警。
由于模拟盘和电子锁在现场使用比较广泛，所以这种开票方法也算是一种比较实用的方法，可以替代五防屏。
对于不同的系统，只需改写规则，不必修改程序，故通用性也尚佳。
而且单就规则判断来说，也常在采用其他开票方法的系统中保留，如用于后期对已开操作的五防规则校验。
基于此方法的操作票系统在国外文献中也有报道。
由于单纯的规则校验只能保证票项满足规则，所以此方法开票并未实现智能化，而且开票需要手工点选，故出票效率并不很高；这也导致开票过程中操作哪些设备、什么时候中止开票完全由用户决定，即系统对用户开票操作的目的性并不敏感，无法对一些违背初衷的操作加以限制或约束，即使开票的所有步骤都满足规则，但开票后的结果可能却并不符合操作任务。
比如本来希望的操作任务是将某间隔中开关停运并转检修，但用户开票时却误操作了其他间隔的开关，或者中途重复开闭同一开关若干次，但因其步骤并不违反规则，故系统对此并不报错。
这也是该系统的一个缺陷。
3.3产生式系统的推理一种是直接用子程序或者子模块的形式（有的文献又称为程序存储方式），将知识和推理融为一体，以程序代码来实现。
针对不同的设备、接线，将常用的操作任务用程序写好各自的推理模块，开票时直接调用相应的模块即可。
这种方式的特点是开发相对比较容易，直接利用源代码来书写推理过程，对于事先归纳好的任务能够快速地推理开票。
且由于各子模块相对独立，所以系统也容易进行扩展。
但其缺陷也是很明显的，就是一旦想改动规则，就必须修改源代码，所以一般用户是无法进行系统维护的，故其通用性较差。
另一种是知识库+推理机的形式。
首先将产生式逻辑规则保存在知识库中，然后单独开发一个推理机。
推理机本身并不存储知识，在开票时其根据指定的任务，从知识库中读取相关的产生式规则进行判断，从而完成开票。
这种方式的特点是用户可以对知识库进行维护，扩展，通用性也较好。
推理结果的准确性很大程度上依赖于知识库是否完备。
但由于产生式规则描述知识的效率较低，对大系统会造成知识库过于庞大，而推理过程中又要不断地访问知识库进行查询，这将导致推理时间较长。
总而言之，产生式推理方法提出的时间较早，研究得也最深，在操作票系统中有着广泛的应用，是一种比较成熟的方法。
4.利用智能倒闸操作填写系统的“五防”功能应该注意的问题虽然智能倒闸操作填写系统具有上述“五防”的功能，但是如果在使用过程中出现使用不当的现象，依然不能发挥其作用，因此在利用这几项功能的同时要注意很多问题，其中主要问题如下：4.1要充分了解“五防”功能填写人员应该对这“五防”的内容以及应用原理等都要进行充分的了解，最重要的是要明白这“五防”功能只是针对五个方面进行预防，并不是针对所有的误操作，所以出现其他误操作情况，填写人员要自行解除，不能全都依赖这“五防”装置。
再加之，有些时候可能“五防”功能装置自身存在着问题，所以也不能盲目相信这个装置，当出现误操作现象时，要仔细分析，查找原因，最后再进行仔细的填写。
换句话说，对智能倒闸操作票填写系统中的“五防”功能要有明确的态度，不能完全依赖于相信，但也要充分的利用这项功能装置。
4.2做好相关人员的培训工作“五防”功能装置要想真正的发挥作用，必须做好相关人员的培训工作，必须确保填写人员都能够非常熟练的使用这项功能装置。
不能因为人为操作而造成填写误差，所以企业要特别重视培训，要定期对填写人员进行培训，培训结束之后，还要对其进行考核，之后考核合格的人员才能使用这项功能装置，而考核不合格的人员要进行再次的培训。
相关的填写人员也要努力自我提高，不断创新，要能够正确的面对遇到的各种问题，在使用的过程中，要不断地总结经验，进而将其功能发挥到最大。
因为该“五防”功能装置自身也有很多问题，所以填写人员在使用的过程中，要时刻与生产厂家联系，一旦出现问题能够及时解决。
4.3要用合适的方法保管电脑钥匙在应用智能倒闸操作票填写系统时，经常使用的是电脑钥匙，但是却普遍存在着这种情况，就是电脑钥匙已经正确的解开密码，但是依然不能进入到相关界面，其主要有两方面原因，一方面是锁具自身的问题，可以有些部位出现了卡涩的现象，但是最重要的原因是在电脑钥匙使用过程中，没有对其进行有效的维护，或者没有按照相关操作规范进行操作。
比如，如果在使用电脑钥匙之前，没有对其进行电量检查，使其电量不足，或者电量还没有充足够，就开始使用，因为电能供应不足，所以该填写系统的继电器就不能顺利的吸合，所以锁具也就不能有效的打开；有时在使用时点马屁钥匙也没有插到位，或者没有插到指定位置，这时就会显示出解码错误的情况；在使用过程中，电脑钥匙受外力的影响比较严重，这在进行倒闸操作票填写时，就非常有可能出现误差。
所以一定要用合适的方法来保管电脑钥匙，在平时对其进行维护时，要根据生产厂家要求进行维护。
通常情况下，除了电能钥匙之外，还需要配备一个万能钥匙，相关企业要针对万能钥匙制定相应的管理条款，不能任意使用，以免出现丢失，进而出现打不开锁的情况。
4.4图板与现场设备的位置时刻保持一致是倒闸操作安全的先决条件当前微机防误闭锁装置闭锁的设备大多采用虚遥信的方式即通过模拟图板或微机中的记忆部分记忆设备的位置并没有通过辅助接点或其它方式用电缆与模拟图板相连这种情况本身存在着潜在的不安全因素所以在操作完毕后应及时回传即使电脑钥匙损坏时也要在模拟盘上把操作过的设备状态和现场设备的实际位置对位并记忆或复归时刻使模拟图板与现场设备的位置保持一致。
5.结语综上所述，可知在应用具有“五防”功能的倒闸操作票填写系统其优势非常明显，但是也要用正确的态度来对待该系统的这具有“五防”功能，要知道这具有“五防”功能只是针对五个误操作来进行预防，而不是针对所有的误操作，所以在使用时，也不能过度依赖，有些时候还需要人工进行填写。
【参考文献】[1]宫晶纬，孙宏斌，汤磊，张伯明.基于网络分析和智能推理的调度操作票专家系统[J].电网技术，2006（17）.[2]郭创新，朱传柏，曹一家，韩祯祥.基于多智能体的全面防误策略及智能操作票生成系统[J].电网技术，2006（04）.[3]陆芸，裴雯，陆杏全.智能化检修票和操作票系统的实时数据库设计[J].电力系统自动化，2005（13）.[4]杨泽明，陈飞凌，左干清，王强.智能操作票系统在天广直流输电换流站中的设计及应用[J].电力系统自动化，2005（09）.。
