半导体物理学期末复习试题及答案一

《半导体物体复习资料》1、本征半导体是指（A ）的半导体。

A. 不含杂质和晶格缺陷B. 电阻率最高C. 电子密度和空穴密度相等D. 电子密度与本征载流子密度相等2、如果一半导体的导带中发现电子的几率为零，那么该半导体必定（D ）。

A. 不含施主杂质B. 不含受主杂质C. 不含任何杂质D. 处于绝对零度3、对于只含一种杂质的非简并n型半导体，费米能级E F随温度上升而（D ）。

A. 单调上升B. 单调下降C. 经过一个极小值趋近EiD. 经过一个极大值趋近Ei4、如某材料电阻率随温度上升而先下降后上升，该材料为（ C ）。

A. 金属B. 本征半导体C. 掺杂半导体D. 高纯化合物半导体5、公式中的是半导体载流子的（ C ）。

A. 迁移时间B. 寿命C. 平均自由时间D. 扩散时间6、下面情况下的材料中，室温时功函数最大的是（ A ）A. 含硼1×1015cm-3的硅B. 含磷1×1016cm-3的硅C. 含硼1×1015cm-3，磷1×1016cm-3的硅D. 纯净的硅7、室温下，如在半导体Si中，同时掺有1×1014cm-3的硼和1.1×1015cm-3的磷，则电子浓度约为（ B ），空穴浓度为（ D ），费米能级为（ G ）。

将该半导体由室温度升至570K，则多子浓度约为（ F ），少子浓度为（ F ），费米能级为（ I ）。

（已知：室温下，n i≈1.5×1010cm-3；570K时，n i≈2×1017cm-3）A、1×1014cm-3B、1×1015cm-3C、1.1×1015cm-3D、2.25×105cm-3E、1.2×1015cm-3F、2×1017cm-3G、高于Ei H、低于Ei I、等于Ei8、最有效的复合中心能级位置在（ D ）附近；最有利陷阱作用的能级位置在（ C ）附近，常见的是（ E ）陷阱。

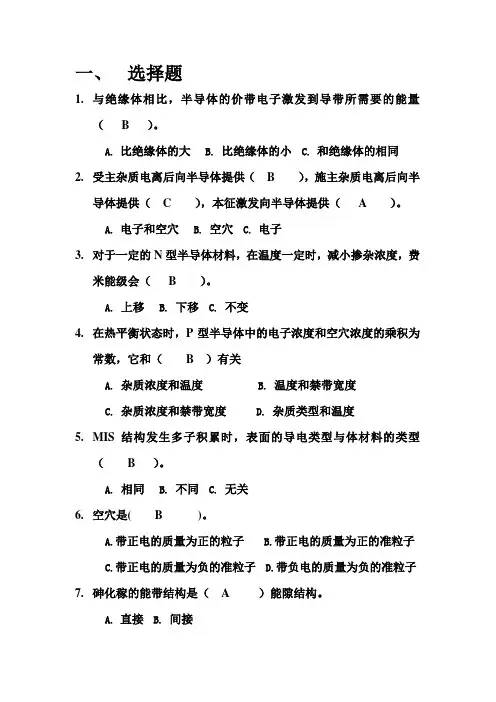

一、选择题1.与绝缘体相比，半导体的价带电子激发到导带所需要的能量（ B ）。

A. 比绝缘体的大B.比绝缘体的小C. 和绝缘体的相同2.受主杂质电离后向半导体提供（ B ），施主杂质电离后向半导体提供（ C ），本征激发向半导体提供（ A ）。

A. 电子和空穴B.空穴C. 电子3.对于一定的N型半导体材料，在温度一定时，减小掺杂浓度，费米能级会（ B ）。

A.上移B.下移C.不变4.在热平衡状态时，P型半导体中的电子浓度和空穴浓度的乘积为常数，它和（ B ）有关A.杂质浓度和温度B.温度和禁带宽度C.杂质浓度和禁带宽度D.杂质类型和温度5.MIS结构发生多子积累时，表面的导电类型与体材料的类型（ B ）。

A.相同B.不同C.无关6.空穴是( B )。

A.带正电的质量为正的粒子B.带正电的质量为正的准粒子C.带正电的质量为负的准粒子D.带负电的质量为负的准粒子7.砷化稼的能带结构是（ A ）能隙结构。

A. 直接B.间接8. 将Si 掺杂入GaAs 中，若Si 取代Ga 则起（ A ）杂质作用，若Si 取代As 则起（ B ）杂质作用。

A. 施主B. 受主C. 陷阱D. 复合中心9. 在热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ D ），当温度大于热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ A ）。

A. 大于1/2B. 小于1/2C. 等于1/2D. 等于1E. 等于010. 如图所示的P 型半导体MIS 结构的C-V 特性图中，AB 段代表（ A ），CD 段代表（B ）。

A. 多子积累B. 多子耗尽C. 少子反型D. 平带状态11. P 型半导体发生强反型的条件（ B ）。

A. ⎪⎪⎭⎫ ⎝⎛=i A S n N q T k V ln 0B. ⎪⎪⎭⎫ ⎝⎛≥i A S n N q T k V ln 20 C. ⎪⎪⎭⎫ ⎝⎛=i D S n N q T k V ln 0 D. ⎪⎪⎭⎫ ⎝⎛≥i D S n N q T k V ln 20 12. 金属和半导体接触分为：（ B ）。

半导体物理试题及答案一、单项选择题（每题2分，共20分）1. 半导体材料的导电能力介于导体和绝缘体之间，这是由于（）。

A. 半导体的原子结构B. 半导体的电子结构C. 半导体的能带结构D. 半导体的晶格结构答案：C2. 在半导体中，电子从价带跃迁到导带需要（）。

A. 吸收能量B. 释放能量C. 吸收光子D. 释放光子答案：A3. PN结形成的基础是（）。

A. 杂质掺杂B. 温度变化C. 压力变化D. 磁场变化答案：A4. 半导体器件中的载流子主要是指（）。

A. 电子B. 空穴C. 电子和空穴D. 光子答案：C5. 半导体的掺杂浓度越高，其导电性能（）。

A. 越好B. 越差C. 不变D. 先变好再变差答案：A二、填空题（每题2分，共20分）1. 半导体的导电性能可以通过改变其________来调节。

答案：掺杂浓度2. 半导体的能带结构中，价带和导带之间的能量差称为________。

答案：带隙3. 在半导体中，电子和空穴的复合现象称为________。

答案：复合4. 半导体器件中的二极管具有单向导电性，其导通方向是从________到________。

答案：阳极阴极5. 半导体的PN结在外加正向电压时，其内部电场会________。

答案：减弱三、简答题（每题10分，共30分）1. 简述半导体的掺杂原理。

答案：半导体的掺杂原理是指通过向半导体材料中掺入少量的杂质元素，改变其电子结构，从而调节其导电性能。

掺入的杂质元素可以是施主杂质（如磷、砷等），它们会向半导体中引入额外的电子，形成N型半导体；也可以是受主杂质（如硼、铝等），它们会在半导体中形成空穴，形成P型半导体。

2. 描述PN结的工作原理。

答案：PN结是由P型半导体和N型半导体结合而成的结构。

在PN结中，P型半导体的空穴会向N型半导体扩散，而N型半导体的电子会向P型半导体扩散。

由于扩散作用，会在PN结的交界面形成一个内建电场，该电场会阻止更多的载流子通过PN结。

成电半导体物理期末考试试卷A及参考答案一、选择填空（22分）1、在硅和锗的能带结构中，在布里渊中心存在两个极大值重合的价带，外面的能带（ B ），对应的有效质量（ C ），称该能带中的空穴为( E )。

A. 曲率大；B. 曲率小；C. 大；D. 小；E. 重空穴；F. 轻空穴2、如果杂质既有施主的作用又有受主的作用，则这种杂质称为（F ）。

A. 施主B. 受主C.复合中心D.陷阱 F. 两性杂质3、在通常情况下，GaN呈（ A ）型结构，具有（ C ），它是（F ）半导体材料。

A. 纤锌矿型；B. 闪锌矿型；C. 六方对称性；D. 立方对称性；E.间接带隙；F. 直接带隙。

4、同一种施主杂质掺入甲、乙两种半导体，如果甲的相对介电常数εr是乙的3/4，m n*/m0值是乙的2倍，那么用类氢模型计算结果是（ D ）。

A.甲的施主杂质电离能是乙的8/3，弱束缚电子基态轨道半径为乙的3/4B.甲的施主杂质电离能是乙的3/2，弱束缚电子基态轨道半径为乙的32/9C.甲的施主杂质电离能是乙的16/3，弱束缚电子基态轨道半径为乙的8/3D.甲的施主杂质电离能是乙的32/9，的弱束缚电子基态轨道半径为乙的3/85、.一块半导体寿命τ=15µs，光照在材料中会产生非平衡载流子，光照突然停止30µs后，其中非平衡载流子将衰减到原来的（C ）。

A.1/4 ； B.1/e ； C.1/e2； D.1/26、对于同时存在一种施主杂质和一种受主杂质的均匀掺杂的非简并半导体，在温度足够高、n i>> /N D-N A/ 时，半导体具有（ B ）半导体的导电特性。

A. 非本征 B.本征7、在室温下，非简并Si中电子扩散系数Dｎ与ＮＤ有如下图（C ）所示的最恰当的依赖关系：ＤｎＤｎＤｎＤｎ8、在纯的半导体硅中掺入硼，在一定的温度下，当掺入的浓度增加时，费米能级向（A ）移动；当掺杂浓度一定时，温度从室温逐步增加，费米能级向( C )移动。

半导体物理期末试卷(含部分答案半导体物理,考试,复习,试卷一、填空题1．纯净半导体Si中掺错误！未找到引用源。

族元素的杂质，当杂质电离时释放电子。

这种杂质称施主杂质；相应的半导体称N 型半导体。

2．当半导体中载流子浓度的分布不均匀时，载流子将做扩散运动；在半导体存在外加电压情况下，载流子将做漂移运动。

3．nopo=ni2标志着半导体处于平衡状态，当半导体掺入的杂质含量改变时，乘积nopo改变否？不变；当温度变化时，nopo改变否？改变。

4．非平衡载流子通过复合作用而消失，非平衡载流子的平均生存时间叫做寿命τ，寿命τ与复合中心在禁带中的位置密切相关，对于强p型和强n型材料，小注入时寿命τn为，寿命τp为5．迁移率是反映载流子在电场作用下运动难易程度的物理量，扩散系数是反映有浓度梯度时载n爱因斯坦关系式。

6．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射和晶格振动散射。

前者在电离施主或电离受主形成的库伦势场下起主要作用，后者在温度高下起主要作用。

7．半导体中浅能级杂质的主要作用是影响半导体中载流子浓度和导电类型；深能级杂质所起的主要作用对载流子进行复合作用。

8、有3个硅样品，其掺杂情况分别是：甲含铝1015cm-3 乙. 含硼和磷各1017 cm-3 丙含镓1017 cm-3 室温下，这些样品的电阻率由高到低的顺序是乙甲丙。

样品的电子迁移率由高到低的顺序是甲丙乙。

费米能级由高到低的顺序是乙甲丙。

9．对n型半导体，如果以EF和EC的相对位置作为衡量简并化与非简并化的标准，那么EC EF 2k0T为非简并条件；0 EC EF 2k0T为弱简并条件；EC EF 010．当P-N结施加反向偏压增大到某一数值时，反向电流密度突然开始迅速增大的现象称为PN结击穿，其种类为：雪崩击穿、和齐纳击穿（或隧道击穿）。

11．指出下图各表示的是什么类型半导体？12. 以长声学波为主要散射机构时，电子迁移率μn与温度的-3/2 次方成正比13 半导体中载流子的扩散系数决定于其中的载流子的浓度梯度。

半导体物理复习试题及答案复习资料一、引言半导体物理是现代电子学中至关重要的一门学科，其涉及电子行为、半导体器件工作原理等内容。

为了帮助大家更好地复习半导体物理，本文整理了一些常见的复习试题及答案，以供大家参考和学习。

二、基础知识题1. 请简述半导体材料相对于导体和绝缘体的特点。

答案：半导体材料具有介于导体和绝缘体之间的导电特性。

与导体相比，半导体的电导率较低，并且在无外界作用下几乎不带电荷。

与绝缘体相比，半导体的电导率较高，但不会随温度显著增加。

2. 什么是本征半导体？请举例说明。

答案：本征半导体是指不掺杂任何杂质的半导体材料。

例如，纯净的硅（Si）和锗（Ge）就是本征半导体。

3. 简述P型半导体和N型半导体的形成原理。

答案：P型半导体形成的原理是在纯净的半导体材料中掺入少量三价元素，如硼（B），使其成为施主原子。

施主原子进入晶格后，会失去一个电子，并在晶格中留下一个空位。

这样就使得电子在晶格中存在的空位，形成了称为“空穴”的正电荷载流子，因此形成了P型半导体。

N型半导体形成的原理是在纯净的半导体材料中掺入少量五价元素，如磷（P）或砷（As），使其成为受主原子。

受主原子进入晶格后，会多出一个电子，并在晶格中留下一个可移动的带负电荷的离子。

这样就使得半导体中存在了大量的自由电子，形成了N型半导体。

4. 简述PN结的形成原理及特性。

答案：PN结是由P型半导体和N型半导体的结合所形成。

P型半导体和N型半导体在接触处发生扩散，形成电子从N区流向P区的过程。

PN结具有单向导电性，即在正向偏置时，电流可以顺利通过；而在反向偏置时，电流几乎无法通过。

三、摩尔斯电子学题1. 使用摩尔斯电子学符号，画出“半导体”的符号。

答案：半导体的摩尔斯电子学符号为“--..-.-.-...-.”2. 根据摩尔斯电子学符号“--.-.--.-.-.-.--.--”，翻译为英文是什么？答案：根据翻译表，该符号翻译为“TRANSISTOR”。

一、填空题1．纯净半导体Si 中掺V 族元素的杂质，当杂质电离时释放 电子 。

这种杂质称 施主 杂质；相应的半导体称 N 型半导体。

2．当半导体中载流子浓度的分布不均匀时，载流子将做 扩散 运动；在半导体存在外加电压情况下，载流子将做 漂移 运动。

3．n o p o =n i 2标志着半导体处于 平衡 状态，当半导体掺入的杂质含量改变时，乘积n o p o 改变否？ 不变 ；当温度变化时，n o p o 改变否？ 改变 。

4．非平衡载流子通过 复合作用 而消失， 非平衡载流子的平均生存时间 叫做寿命τ，寿命τ与 复合中心 在 禁带 中的位置密切相关，对于强p 型和 强n 型材料，小注入时寿命τn 为 ，寿命τp 为 .5． 迁移率 是反映载流子在电场作用下运动难易程度的物理量， 扩散系数 是反映有浓度梯度时载 qnn 0=μ ，称为 爱因斯坦 关系式。

6．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射 和 晶格振动散射 。

前者在 电离施主或电离受主形成的库伦势场 下起主要作用，后者在 温度高 下起主要作用。

7．半导体中浅能级杂质的主要作用是 影响半导体中载流子浓度和导电类型 ；深能级杂质所起的主要作用 对载流子进行复合作用 。

8、有3个硅样品，其掺杂情况分别是：甲 含铝1015cm -3 乙. 含硼和磷各1017 cm -3 丙 含镓1017 cm -3 室温下，这些样品的电阻率由高到低的顺序是 乙 甲 丙 。

样品的电子迁移率由高到低的顺序是甲丙乙 。

费米能级由高到低的顺序是 乙> 甲> 丙 。

9．对n 型半导体，如果以E F 和E C 的相对位置作为衡量简并化与非简并化的标准，那么T k E E F C 02>- 为非简并条件； T k E E F C 020≤-< 为弱简并条件； 0≤-F C E E 为简并条件。

10．当P-N 结施加反向偏压增大到某一数值时，反向电流密度突然开始迅速增大的现象称为 PN 结击穿 ，其种类为： 雪崩击穿 、和 齐纳击穿（或隧道击穿） 。

半导体器件物理复习题答案一、选择题1. 半导体材料中，导电性介于导体和绝缘体之间的是：A. 导体B. 绝缘体C. 半导体D. 超导体答案：C2. PN结形成后，其空间电荷区的电场方向是：A. 由N区指向P区B. 由P区指向N区C. 垂直于PN结界面D. 与PN结界面平行答案：B3. 在室温下，硅的本征载流子浓度大约是：A. \(10^{10}\) cm\(^{-3}\)B. \(10^{12}\) cm\(^{-3}\)C. \(10^{14}\) cm\(^{-3}\)D. \(10^{16}\) cm\(^{-3}\)答案：D二、简答题1. 解释什么是PN结，并简述其工作原理。

答案：PN结是由P型半导体和N型半导体接触形成的结构。

P型半导体中空穴是多数载流子，N型半导体中电子是多数载流子。

当P型和N型半导体接触时，由于扩散作用，空穴和电子会向对方区域扩散，形成空间电荷区。

在空间电荷区，由于电荷的分离，产生一个内建电场，这个电场的方向是从N区指向P区。

这个内建电场会阻止进一步的扩散，最终达到动态平衡，形成PN结。

2. 描述半导体中的扩散和漂移两种载流子运动方式。

答案：扩散是指由于浓度梯度引起的载流子从高浓度区域向低浓度区域的运动。

漂移则是指在外加电场作用下，载流子受到电场力的作用而产生的定向运动。

扩散和漂移共同决定了半导体中的电流流动。

三、计算题1. 假设一个PN结的内建电势差为0.7V，求其空间电荷区的宽度。

答案：设PN结的空间电荷区宽度为W，内建电势差为Vbi，则有：\[ V_{bi} = \frac{qN_{A}N_{D}}{2\varepsilon}W \] 其中，q是电子电荷量，\( N_{A} \)和\( N_{D} \)分别是P型和N型半导体中的掺杂浓度，\( \varepsilon \)是半导体的介电常数。

通过这个公式可以计算出空间电荷区的宽度W。

四、论述题1. 论述半导体器件中的载流子注入效应及其对器件性能的影响。

半导体物理试题库及答案一、单项选择题（每题2分，共20分）1. 在半导体中，电子从价带跃迁到导带所需能量的最小值称为：A. 禁带宽度B. 费米能级C. 载流子浓度D. 电子亲和能答案：A2. 下列哪种半导体材料的禁带宽度大于硅？A. 锗B. 砷化镓C. 硅D. 碳化硅答案：D3. PN结在正向偏置时，其导电性能主要取决于：A. 电子B. 空穴C. 杂质D. 复合答案：B4. 半导体器件中，二极管的导通电压通常为：A. 0.2VB. 0.7VC. 1.5VD. 3.3V答案：B5. 在半导体物理学中，霍尔效应可以用来测量：A. 载流子浓度B. 载流子迁移率C. 载流子类型D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 下列哪些因素会影响半导体的载流子浓度？（多选）A. 温度B. 光照C. 杂质浓度D. 材料类型答案：ABCD2. 半导体器件的能带结构包括：A. 价带B. 导带C. 禁带D. 费米能级答案：ABC3. 下列哪些是半导体材料的特性？（多选）A. 导电性介于导体和绝缘体之间B. 导电性随温度升高而增加C. 导电性随光照强度增加而增加D. 导电性随杂质浓度增加而增加答案：ABCD三、填空题（每空1分，共20分）1. 半导体材料的导电性可以通过掺杂来改变，其中掺入____类型的杂质可以增加载流子浓度。

答案：施主2. 在PN结中，当外加电压的方向与PN结内电场方向相反时，称为______偏置。

答案：反向3. 半导体材料的导电性随温度升高而______。

答案：增加4. 半导体器件的能带结构中，价带和导带之间的区域称为______。

答案：禁带5. 霍尔效应测量中，当载流子受到垂直于电流方向的磁场作用时，会在垂直于电流和磁场的方向上产生______。

答案：霍尔电压四、简答题（每题5分，共10分）1. 简述半导体材料的导电机制。

答案：半导体材料的导电机制主要涉及价带中的电子获得足够能量跃迁到导带，从而成为自由电子，同时在价带中留下空穴。

半导体物理复习试题及答案复习资料一、选择题1、下面关于晶体结构的描述，错误的是（）A 晶体具有周期性的原子排列B 晶体中原子的排列具有长程有序性C 非晶体的原子排列没有周期性D 所有晶体都是各向同性的答案：D解释：晶体具有各向异性，而非各向同性。

2、半导体中的施主杂质能级（）A 位于导带底附近B 位于价带顶附近C 位于禁带中央D 靠近价带顶答案：A解释：施主杂质能级靠近导带底，容易向导带提供电子。

3、本征半导体的载流子浓度随温度升高而（）A 不变B 减小C 增大D 先增大后减小答案：C解释：温度升高，本征激发增强，载流子浓度增大。

4、下面关于 PN 结的描述，正确的是（）A PN 结空间电荷区中的内建电场方向由 N 区指向 P 区B 正向偏置时，PN 结电流很大C 反向偏置时，PN 结电流很小且趋于饱和D 以上都对答案：D解释：PN 结空间电荷区中的内建电场方向由 N 区指向 P 区，正向偏置时多数载流子扩散电流大，反向偏置时少数载流子漂移电流小且趋于饱和。

5、金属和半导体接触时，如果形成阻挡层，那么半导体表面是（）A 积累层C 反型层D 以上都可能答案：B解释：形成阻挡层时，半导体表面通常是耗尽层。

二、填空题1、常见的半导体材料有_____、＿____和_____等。

答案：硅、锗、砷化镓2、半导体中的载流子包括_____和_____。

答案：电子、空穴3、施主杂质的电离能_____受主杂质的电离能。

（填“大于”或“小于”）答案：小于4、当半导体处于热平衡状态时，其费米能级_____。

（填“恒定不变”或“随温度变化”）答案：恒定不变5、异质结分为_____异质结和_____异质结。

答案：突变异质结、缓变异质结1、简述半导体中施主杂质和受主杂质的作用。

答：施主杂质在半导体中能够提供电子，使其成为主要的导电载流子，增加半导体的电导率。

受主杂质能够接受电子，产生空穴，使空穴成为主要的导电载流子，同样能提高半导体的电导率。
