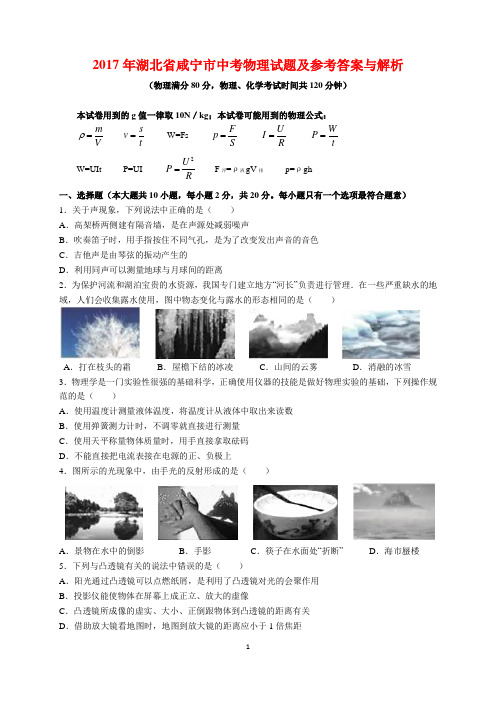

2017年湖北省咸宁市中考物理试题及参考答案与解析（物理满分80分，物理、化学考试时间共120分钟）本试卷用到的g 值一律取10N ／kg ；本试卷可能用到的物理公式：m V ρ= s v t= W=Fs F p S = U I R = W P t = W=UIt P=UI 2U P R= F 浮=ρ液gV 排 p=ρgh 一、选择題（本大题共10小题，每小题2分，共20分。

每小题只有一个选项最符合题意）1．关于声现象，下列说法中正确的是（ ）A ．高架桥两侧建有隔音墙，是在声源处减弱噪声B ．吹奏笛子时，用手指按住不同气孔，是为了改变发出声音的音色C ．吉他声是由琴弦的振动产生的D ．利用同声可以测量地球与月球间的距离2．为保护河流和湖泊宝贵的水资源，我国专门建立地方“河长”负责进行管理．在一些严重缺水的地域，人们会收集露水使用，图中物态变化与露水的形态相同的是（ ）A ．打在枝头的霜B ．屋檐下结的冰凌C ．山间的云雾D ．消融的冰雪3．物理学是一门实验性很强的基础科学，正确使用仪器的技能是做好物理实验的基础，下列操作规范的是（ ）A ．使用温度计测量液体温度，将温度计从液体中取出来读数B ．使用弹簧测力计时，不调零就直接进行测量C ．使用天平称量物体质量时，用手直接拿取砝码D ．不能直接把电流表接在电源的正、负极上4．图所示的光现象中，由手光的反射形成的是（ ）A ．景物在水中的倒影B ．手影C ．筷子在水面处“折断”D ．海市蜃楼5．下列与凸透镜有关的说法中错误的是（ ）A ．阳光通过凸透镜可以点燃纸屑，是利用了凸透镜对光的会聚作用B ．投影仪能使物体在屏幕上成正立、放大的虚像C ．凸透镜所成像的虚实、大小、正倒跟物体到凸透镜的距离有关D ．借助放大镜看地图时，地图到放大镜的距离应小于1倍焦距6．如图所示的四幅图中，力F的力臂画法错误的是（）A．B．C．D．7．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上B．在干燥的天气里，化纤布料的衣服容易“粘”在身上C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上D．两个铅杆底面削平挤压后能“粘”在一起8．下列做法中，符合安全用电规范的是（）A．控制灯泡的开关应接在火线上B．在高压线附近的空地上放风筝C．发现有人触电后，立即用手把触电人拉离电源D．家用电器外壳不用接地9．图是某物体做直线运动时的路程随时间变化的图象，由图象判断下列说法错误的是（）A．15s时，物体通过的路程为30m B．整个20s时间内，物体的平均速度为2m/sC．物体在20s内都做匀速直线运动D．物体在0～5s时间内的速度比10～20s内的速度大10．质量分布均匀的A、B两个实心正方体（V A＞V B），放置在盛水的容器中、静止时如图所示：现将A、B捞起后放置在水平桌面上，比较A、B在水中受到的浮力F A、F B，和它们对水平桌面的压强p A、p B的大小关系，正确的是（）A．F A＜F B，p A＞p B B．F A＞F B，P A＜P B C．F A=F B，p A＜P B D．F A＞F B，p A＞p B二、非选择题（本大题共12小题，共60分。

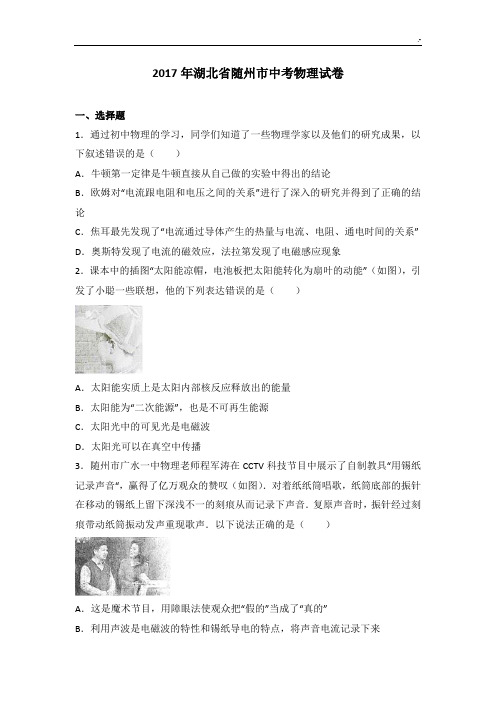

2017年湖北省随州市中考物理试卷一、选择题1．通过初中物理的学习，同学们知道了一些物理学家以及他们的研究成果，以下叙述错误的是（）A．牛顿第一定律是牛顿直接从自己做的实验中得出的结论B．欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究并得到了正确的结论C．焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”D．奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象2．课本中的插图“太阳能凉帽，电池板把太阳能转化为扇叶的动能”（如图），引发了小聪一些联想，他的下列表达错误的是（）A．太阳能实质上是太阳内部核反应释放出的能量B．太阳能为“二次能源”，也是不可再生能源C．太阳光中的可见光是电磁波D．太阳光可以在真空中传播3．随州市广水一中物理老师程军涛在CCTV科技节目中展示了自制教具“用锡纸记录声音“，赢得了亿万观众的赞叹（如图）．对着纸纸筒唱歌，纸筒底部的振针在移动的锡纸上留下深浅不一的刻痕从而记录下声音．复原声音时，振针经过刻痕带动纸筒振动发声重现歌声．以下说法正确的是（）A．这是魔术节目，用障眼法使观众把“假的”当成了“真的”B．利用声波是电磁波的特性和锡纸导电的特点，将声音电流记录下来C．声波具有能量，响度越大刻痕越深D．用显微镜仔细观察刻痕，刻痕里记录着歌词汉字4．如图，小明站在白云湖边看到小鱼在水中游动，同时发现一只“鸟”在水中飞翔，似乎在模仿水面上方另一只鸟的飞翔动作．以下说法正确的是（）A．小明看到的鱼是光的反射形成的虚像B．小明看到的鱼是光的折射形成的实像C．水中的“鸟”到水面的距离小于空中的鸟到水面的距离D．如果此时下雨，水面折皱，水中的“鸟”和鱼都“不见了”，但光的反射和折射规律不会改变，只是不能形成清晰的像5．（3分）在下列物态变化现象中，属于凝华的是（）A．刚出冷库的冻肉比原来重B．放在衣柜里的樟脑丸变小了C．秋天的下半夜，草尖上、花瓣上出现露珠D．冬天，打开家里浴室的热水阀门，旁边的镜面很快“模糊不清”了6．以下说法正确的是（）A．如图甲，量筒里上方清水和下方蓝色硫酸铜溶液静置几天，界面模糊．扩散现象主要原因是分子引力B．如图乙，两个底面很平、很干净的铅柱压在一起后好像“粘”成一个整体，甚至在下面挂上重物也拉不开．主要说明分子是不停运动的C．如图丙，玻璃片重为G，当测力计显示的力比G大很多时，仍然不能将玻璃片从水面提起．主要说明水分子和水分子之间有引力，玻璃分子与玻璃分子之间有引力D．如图丁，两位同学分别握住处于原长的弹簧的两端，可以将人比作组成某些物质的分子，物质被压缩，分子间表现出斥力；物质被拉伸，分子间表现为引力7．图甲是小明的插线板，他发现开关控制着对指示灯和插孔的供电，同时他又发现即使指示灯坏了，只要开关是闭合的插孔仍然有电．他据此画出了开关、指示灯（带保护电阻）、插孔与火线、零线的连接电路原理图（如图乙）．以下说法正确的是（）A．图乙中的指示灯和保护电阻是并联关系B．指示灯（带保护电阻）与插孔是并联关系C．指示灯（带保护电阻）与开关是并联关系D．图甲中插孔之间是串联关系8．如图，水平地面ABOCD，以O点为界，AO段是一种材质，OD段是另一种材质．细线一端系在物体上，绕过轻质滑轮，另一端系在墙上，拉滑轮的水平力F 恒为4N，物体经A点开始计时，此后各段路程及耗时见下表．以下说法正确的是（）区间AB BO OC CD距离1m1m 1.5m 2.5m耗时1s1s1s1sA．物体在CD 区间运动的平均速度为2m/sB．物体在BO区间运动时物体受到水平向左4N縻擦力C．物体在OC区间运动过程中，拉力F做的功为3JD．物体在BO区间运动过程中，拉力F做功的功率为1W9．如图，在水平桌面上竖立着三个柱状物甲、乙、丙，它们的高度均为h，均为实心匀质，甲、乙、丙的底面分别是半径为R的圆面、边长为a的正方形、半径为r的圆面．已知：2R＞a＞2r，它们对桌面的压强P甲=P乙=P丙，则甲、乙、丙材料的密度比较，正确的是（）A．ρ甲＞ρ乙＞ρ丙B．ρ甲=ρ乙＞ρ丙 C．ρ甲＜ρ乙＜ρ丙D．ρ甲=ρ乙=ρ丙10．同一物体（质量为m）先用滑轮组（如图甲）匀速提升，后沿斜面（如图乙）匀速提升，两次提升高度均为h，两次拉力大小均为mg，斜面长AB=2h，则这两次提升物体的机械效率比较（）A．η甲＞η乙B．η甲＜η乙C．η甲=η乙D．条件不足无法比较二、非选择题11．（4分）如图，双肩书包、签字水笔、有订书钉的订书机，都是大家熟悉的学习用品，这些用品的设计制造和使用包含着许多物理知识的应用．试举三例说明．示例：笔卡（笔的挂钩），对衣物或书本的压力大，滑动时摩擦力大，可防止笔的意外脱落．（此例不可再用）（1）（2）（3）．12．（3分）如图，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态．车顶A处滴落的水滴最终落在靠前的B处．车厢地板上的木箱C始终相对车厢静止．画出木箱C的受力示意图．13．（3分）如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．14．（3分）某同学用通电导线在瓷勺的长柄上绕上很多匝，再将其放在光滑的方形瓷盘上便成了“自制司南”．他将随州市地图按实际方位平铺在水平桌面上，将自制司南放在地图上，司南的长柄成功地指向南方．请在图中A、B两导线端之间画出几匝绕线（注意勺体中电路里电源的极性）．15．（3分）随州某学校物理小组设计实验，探究“酒精、煤油、汽油”的热值（如图）．甲、乙、丙装置完全相同，水的质量和初温及待测燃料的质量也相同．通过测量全部燃料充分燃烧后水的末温（均未达到沸点）t甲＜t乙=t丙，可以粗略知道它们的热值q大小关系为：．（填选项编号）A．q甲＞q乙＞q丙B．q甲＞q乙=q丙C．q甲＜q乙=q丙．16．当烛焰、凸透镜、光屏处于如图所示的位置时，在光屏上恰好得到一个淸晰的像．则可以断定此凸透镜的焦距f20cm （选填“＞”或“=”或“＜”号）．17．（4分）为了探究不同情形下小灯泡的灯丝电阻，某课外小组设计了如图甲电路图．小灯泡上标有“2.5V，0.25A”，没有找到滑动变阻器而用三个定值电阻代替，开关是旋转式单刀三掷开关．（1）按图甲的设计在图乙中加画一根导线；（2）当图乙连线完毕后，将开关旋转至某个接触点时，电表盘面出现了图丙指示，则此时读数为V；（3）同学们发现，随着小灯泡两端电压下降，灯丝电阻减小，这是因为．18．（4分）为了测量某种液体的密度，“艾学习”同学设计了如下实验步骤：A．用测力计测出小金属块在空气中的重力为GB．将适量的待测液体倒入量筒中，读数为V1C．将测力计下面所挂小金属块完全浸没在量筒里的液体中，静止时测力计读数为F1D．记下金属块浸没在液体中时，量筒内液面处读数为V2．E．快速提起液体中的小金属块，读出此时测力计示数为F2和量筒液面处读数为V3．问题：（1）为减少误差，合理的实验顺序编号为；（2）用实验步骤中的测量值符号（和g）表示该液体的密度ρ=．19．（8分）小洋妈妈在国外旅游时买了一台家用智能电热马桶盖（如图甲），小洋从此立志学好物理，长大后创新设计推进“中国造”．图乙是小洋设计的便座加热电路，R1和R2是两个定值电阻（表示两个电热丝），单刀双掷开关S2可接a 或b，该电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能（见下表）．S1断断开闭合闭开合S2接b接a接a接b功率P0=0P1=22WP2=44WP x（1）求R1和R2的阻值；（2）求出表中的“P x”；（3）老年人在冬天坐上冰冷的马桶是很难受的，假设小洋想让马桶圈的温度升高4℃，则用“中温挡”加热的方式需要多长时间．（设电热丝发热全部被马桶圈吸收，马桶圈的质量m=500g，马桶圈材料的比热容c=0.44×l03J/（kg•℃））20．（8分）不计自重的钓鱼杆ABCD，在钓鱼时杆的前段CD部分自然弯曲，杆的后部ABC部分保持直线状态（情景如图甲）．物理模型分析图如图乙，一个金属鱼模型（重力F G=20N）系在钓鱼线DE的下端，当模型鱼浸没在水中静止时钓线的拉力F D=18N，此时杆ABC部分与水平面成30°角，钓鱼者一手握在B点，一手握在A端，A端到竖直钓线的距离AP=3.75m，钓鱼者对A端施加竖直向下的力记作F A，已知AB=m．（1）求金属鱼模型所受到的浮力：（2）将钓鱼杆ABCD当作杠杆研究，若以B点为支点，画出动力臂BA′（l1）和阻力臂BP′（l2），计算出F A的大小；（3）若以A端为支点研究杠杆ABCD，判断人手对B点的“拉抬力”F B与钓线的拉力F D的大小关系并说明理由．2017年湖北省随州市中考物理试卷参考答案与试题解析一、选择题1．（2017•随州）通过初中物理的学习，同学们知道了一些物理学家以及他们的研究成果，以下叙述错误的是（）A．牛顿第一定律是牛顿直接从自己做的实验中得出的结论B．欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究并得到了正确的结论C．焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”D．奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象【解答】解：A、“一切物体在没有受到力的作用时，总保持静止或匀速直线运动状态”牛顿第一定律．由于没有不受力的物体，所以牛顿第一定律无法用实验直接验证．故A错误；B、欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究并得到了正确结论，欧姆定律就是欧姆得出的．故B正确；C、焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”，即焦耳定律，故C正确；D、奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象．故D正确．故选A．2．（2017•随州）课本中的插图“太阳能凉帽，电池板把太阳能转化为扇叶的动能”（如图），引发了小聪一些联想，他的下列表达错误的是（）A．太阳能实质上是太阳内部核反应释放出的能量B．太阳能为“二次能源”，也是不可再生能源C．太阳光中的可见光是电磁波D．太阳光可以在真空中传播【解答】解：A、在太阳内部具有高温高压的环境，可以产生聚变反应，从而放出大量的能量．故A正确；B、在太阳内部，氢原子核在超高温下发生核聚变，释放出巨大的核能，这就是太阳能，所以太阳能不是二次能源，而是直接从自然界获取的一次能源，是可再生能源．故B错误；C、电磁波是一个大家族，太阳光属于电磁波的一种．故C正确；D、电磁波的传播不需要介质，太阳光本质是电磁波，所以可以在真空中传播．故D正确．故选B．3．（2017•随州）随州市广水一中物理老师程军涛在CCTV科技节目中展示了自制教具“用锡纸记录声音“，赢得了亿万观众的赞叹（如图）．对着纸纸筒唱歌，纸筒底部的振针在移动的锡纸上留下深浅不一的刻痕从而记录下声音．复原声音时，振针经过刻痕带动纸筒振动发声重现歌声．以下说法正确的是（）A．这是魔术节目，用障眼法使观众把“假的”当成了“真的”B．利用声波是电磁波的特性和锡纸导电的特点，将声音电流记录下来C．声波具有能量，响度越大刻痕越深D．用显微镜仔细观察刻痕，刻痕里记录着歌词汉字【解答】解：复原声音时，振针经过刻痕带动纸筒振动发声重现歌声，这不是魔术，其原理是声波具有能量，响度越大刻痕越深，但刻痕里没有歌词文字，故C 正确．故选：C．4．（2017•随州）如图，小明站在白云湖边看到小鱼在水中游动，同时发现一只“鸟”在水中飞翔，似乎在模仿水面上方另一只鸟的飞翔动作．以下说法正确的是（）A．小明看到的鱼是光的反射形成的虚像B．小明看到的鱼是光的折射形成的实像C．水中的“鸟”到水面的距离小于空中的鸟到水面的距离D．如果此时下雨，水面折皱，水中的“鸟”和鱼都“不见了”，但光的反射和折射规律不会改变，只是不能形成清晰的像【解答】解：（1）因为鱼儿是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛，我们看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的，故AB错误；（2）水面相当于平面镜，因为平面镜所成的像是正立、等大的虚像，物体和像关于平面镜对称，物体动，像随之动，所以水中的“鸟”到水面的距离等于空中的鸟到水面的距离．故C错误；（3）如果此时下雨，水面折皱，将发生漫反射，漫反射的光线射向各个方向，反射光线没有射向人的眼睛，所以水中的“鸟”和鱼都“不见了”，但光的反射和折射规律不会改变，只是不能形成清晰的像，故D正确．故选D．5．（3分）（2017•随州）在下列物态变化现象中，属于凝华的是（）A．刚出冷库的冻肉比原来重B．放在衣柜里的樟脑丸变小了C．秋天的下半夜，草尖上、花瓣上出现露珠D．冬天，打开家里浴室的热水阀门，旁边的镜面很快“模糊不清”了【解答】解：A、刚出冷库的冻肉比原来重，是在冷库中的水蒸气遇冷凝华在冻肉表面，使总重变大．故A符合题意；B、樟脑丸变小，由固态直接变成气态，是升华现象．故B不符合题意；C、露珠是空气中的水蒸气遇冷液化形成的小水珠．故C不符合题意；D、镜面温度比较低，温度较高的水蒸气遇到温度低的镜面发生液化，形成小水滴，使得镜面很快“模糊不清”了．故D不符合题意．故选A．6．（2017•随州）以下说法正确的是（）A．如图甲，量筒里上方清水和下方蓝色硫酸铜溶液静置几天，界面模糊．扩散现象主要原因是分子引力B．如图乙，两个底面很平、很干净的铅柱压在一起后好像“粘”成一个整体，甚至在下面挂上重物也拉不开．主要说明分子是不停运动的C．如图丙，玻璃片重为G，当测力计显示的力比G大很多时，仍然不能将玻璃片从水面提起．主要说明水分子和水分子之间有引力，玻璃分子与玻璃分子之间有引力D．如图丁，两位同学分别握住处于原长的弹簧的两端，可以将人比作组成某些物质的分子，物质被压缩，分子间表现出斥力；物质被拉伸，分子间表现为引力【解答】解：A、分子永不停息地做无规则运动．图中量筒里上方清水和下方蓝色硫酸铜溶液静置几天，界面变得模糊，是分子扩散的结果，说明了分子是运动的．故A错误；B、分子之间存在引力，所以将两个底面很平、很干净的铅柱压在一起后好像“粘”成一个整体，甚至在下面挂上重物也拉不开．故B错误；C、同种物质的分子之间存在引力，不同物质的分子之间也存在引力．放入水中的玻璃板被拉起时，弹簧测力计显示的示数比G大得多，说明玻璃板分子和水分子之间有引力．故C错误；D、分子之间的引力和斥力是同时存在的．如同两位同学分别握住处于原长的弹簧的两端，如果将人比作组成某些物质的分子，物质被压缩，分子间表现出斥力；物质被拉伸，分子间表现为引力．故D正确．故选D．7．（2017•随州）图甲是小明的插线板，他发现开关控制着对指示灯和插孔的供电，同时他又发现即使指示灯坏了，只要开关是闭合的插孔仍然有电．他据此画出了开关、指示灯（带保护电阻）、插孔与火线、零线的连接电路原理图（如图乙）．以下说法正确的是（）A．图乙中的指示灯和保护电阻是并联关系B．指示灯（带保护电阻）与插孔是并联关系C．指示灯（带保护电阻）与开关是并联关系D．图甲中插孔之间是串联关系【解答】解：A、由题意可知，图乙中的指示灯和保护电阻是串联关系，故A错误；B、由题意可知，开关闭合时插孔也能正常通电，说明指示灯和插座可以独立工作、互不影响即为并联，且开关位于干路，故B正确；C、指示灯（带保护电阻）与开关是串联关系，故D错误；D、照明电路中，插座和灯泡是并联的，各家用电器之间都是并联的，所以图甲中插孔之间是并联关系．故D错误．故选B．8．（2017•随州）如图，水平地面ABOCD，以O点为界，AO段是一种材质，OD 段是另一种材质．细线一端系在物体上，绕过轻质滑轮，另一端系在墙上，拉滑轮的水平力F恒为4N，物体经A点开始计时，此后各段路程及耗时见下表．以下说法正确的是（）区间AB BO OC CD距离1m1m 1.5m 2.5m耗时1s1s1s1sA．物体在CD 区间运动的平均速度为2m/sB．物体在BO区间运动时物体受到水平向左4N縻擦力C．物体在OC区间运动过程中，拉力F做的功为3JD．物体在BO区间运动过程中，拉力F做功的功率为1W【解答】解：A、由表中数据知，CD段的路程为2.5m，运动时间为1s，则CD 段的平均速度为v===2.5m/s；故A错误；B、由图知，拉力作用在动滑轮的轴上，则摩擦力f=F=×4N=2N；物体向右运动，摩擦力的方向向左；故B错误；C、拉力F移动的距离s1=OC=×1.5m=0.75m，拉力F做的功W1=Fs1=4N×0.75m=3J；故C正确；D、拉力F移动的距离s2=BO=×1m=0.5m，拉力F做的功W2=Fs2=4N×0.5m=2J，拉力F做功的功率P===2W；故D错误．故选C．9．（2017•随州）如图，在水平桌面上竖立着三个柱状物甲、乙、丙，它们的高度均为h，均为实心匀质，甲、乙、丙的底面分别是半径为R的圆面、边长为a的正方形、半径为r的圆面．已知：2R＞a＞2r，它们对桌面的压强P甲=P乙=P丙，则甲、乙、丙材料的密度比较，正确的是（）A．ρ甲＞ρ乙＞ρ丙B．ρ甲=ρ乙＞ρ丙 C．ρ甲＜ρ乙＜ρ丙D．ρ甲=ρ乙=ρ丙【解答】解：因水平面上物体的压力和自身的重力相等，所以，三个柱状物对桌面的压强：p======ρgh，因p甲=p乙=p丙，且它们的高度均为h，所以，甲、乙、丙材料的密度关系为ρ甲=ρ乙=ρ丙．故选D．10．（2017•随州）同一物体（质量为m）先用滑轮组（如图甲）匀速提升，后沿斜面（如图乙）匀速提升，两次提升高度均为h，两次拉力大小均为mg，斜面长AB=2h，则这两次提升物体的机械效率比较（）A．η甲＞η乙B．η甲＜η乙C．η甲=η乙D．条件不足无法比较【解答】解：两次提升物体时，提升物体的高度相同，根据公式W有=Gh可知，有用功是相同的；两次的拉力是相同的，由图可知，有两端绳子拉着动滑轮，则绳子自由端通过的距离为物体上升高度的2倍，即2h；物体在斜面通过的距离为2h，即物体在拉力的距离都是相同的，根据公式W总=Fs可知，总功也相同；有用功相同，总功相同，则根据机械效率的公式可知，机械效率也相同．故选：C．二、非选择题11．（4分）（2017•随州）如图，双肩书包、签字水笔、有订书钉的订书机，都是大家熟悉的学习用品，这些用品的设计制造和使用包含着许多物理知识的应用．试举三例说明．示例：笔卡（笔的挂钩），对衣物或书本的压力大，滑动时摩擦力大，可防止笔的意外脱落．（此例不可再用）（1）书包的肩带设计的很宽，是为了减小对肩部的压强（2）水笔的握笔处用带花纹的软塑料环，是为了增大摩擦力（3）水笔书写时，利用墨水的重力向下的特性，使书写流畅．【解答】解：（1）书包的肩带设计的很宽，是为了减小对肩部的压强；（2）水笔的握笔处用带花纹的软塑料环，是为了增大摩擦力；（3）水笔书写时，利用墨水的重力向下的特性，使书写流畅；（4）水笔笔尖的滚珠设计，是通过变滑动为滚动来减小摩擦力的；（5）订书机的尖脚设计是通过减小受力面积的方法来增大压强的．故答案为：（1）书包的肩带设计的很宽，是为了减小对肩部的压强；（2）水笔的握笔处用带花纹的软塑料环，是为了增大摩擦力；（3）水笔书写时，利用墨水的重力向下的特性，使书写流畅；12．（3分）（2017•随州）如图，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态．车顶A处滴落的水滴最终落在靠前的B处．车厢地板上的木箱C始终相对车厢静止．画出木箱C的受力示意图．【解答】解：由题和图示可知，车顶A处滴落的水滴最终落在靠前的B处，相对于A的位置，B的位置更靠前，根据惯性知识可知汽车做的是减速运动；物体C在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力；由于汽车做减速运动，木箱C由于惯性有向前运动的趋势，故小车对C的摩擦力的方向水平向左，如图所示：．13．（3分）（2017•随州）如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【解答】解：碗里无水时，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点；沿碗壁缓缓向碗中加水时，当水面到达C处时，能通过D点看到硬币的右边缘B 点，说明由B点射向水面的光线折射后进入了人的眼睛；所以，作图方法为：过C点作水平直线（即水面），与AE交于O点（O为入射点），再过O点作法线，连接BO即为入射光线，则OD为折射光线，如图所示：14．（3分）（2017•随州）某同学用通电导线在瓷勺的长柄上绕上很多匝，再将其放在光滑的方形瓷盘上便成了“自制司南”．他将随州市地图按实际方位平铺在水平桌面上，将自制司南放在地图上，司南的长柄成功地指向南方．请在图中A、B两导线端之间画出几匝绕线（注意勺体中电路里电源的极性）．【解答】解：从图上看电源在勺子尖端位置，B线是正极，A线是负极，根据司南的长柄指向南，判断出长柄为S极，根据电流的方向和右手螺旋定则判断绕法如图所示：15．（3分）（2017•随州）随州某学校物理小组设计实验，探究“酒精、煤油、汽油”的热值（如图）．甲、乙、丙装置完全相同，水的质量和初温及待测燃料的质量也相同．通过测量全部燃料充分燃烧后水的末温（均未达到沸点）t甲＜t乙=t丙，可以粗略知道它们的热值q大小关系为：C．（填选项编号）A．q甲＞q乙＞q丙B．q甲＞q乙=q丙C．q甲＜q乙=q丙．【解答】解：由题意可知，在燃烧了质量相等的酒精、煤油和汽油，加热三个烧杯中质量相等的水时，甲杯水的温度升高的较低，即酒精燃烧产生的热量少，所以酒精的热值小，乙和丙两杯水升高的温度相同，且高于甲杯水升高的温度，说明煤油和汽油的热值相同，且大于酒精的热值；故C正确．故选C．16．（2017•随州）当烛焰、凸透镜、光屏处于如图所示的位置时，在光屏上恰好得到一个淸晰的像．则可以断定此凸透镜的焦距f＜20cm （选填“＞”或“=”或“＜”号）．【解答】解：由图可知，此时的物距为40cm，光屏上的像是倒立、缩小的实像，故此时物距应大于2f，即40cm＞2f，则f＜20cm．故答案为：＜．17．（4分）（2017•随州）为了探究不同情形下小灯泡的灯丝电阻，某课外小组设计了如图甲电路图．小灯泡上标有“2.5V，0.25A”，没有找到滑动变阻器而用三个定值电阻代替，开关是旋转式单刀三掷开关．（1）按图甲的设计在图乙中加画一根导线；（2）当图乙连线完毕后，将开关旋转至某个接触点时，电表盘面出现了图丙指示，则此时读数为 2.2V；（3）同学们发现，随着小灯泡两端电压下降，灯丝电阻减小，这是因为灯丝电阻随温度降低而减小．【解答】解：（1）电压表应并联到灯泡的两端，如图所示：；（2）电压表的量程为0﹣3V，分度值为0.1V，则电压表示数为2.2V；（3）随着小灯泡两端电压下降，电流减小，灯泡的实际功率减小，灯丝的温度减低，灯丝电阻随温度降低而减小．故答案为：（1）如图；（2）2.2；（3）灯丝电阻随温度降低而减小．18．（4分）（2017•随州）为了测量某种液体的密度，“艾学习”同学设计了如下实验步骤：A．用测力计测出小金属块在空气中的重力为GB．将适量的待测液体倒入量筒中，读数为V1C．将测力计下面所挂小金属块完全浸没在量筒里的液体中，静止时测力计读数为F1D．记下金属块浸没在液体中时，量筒内液面处读数为V2．。

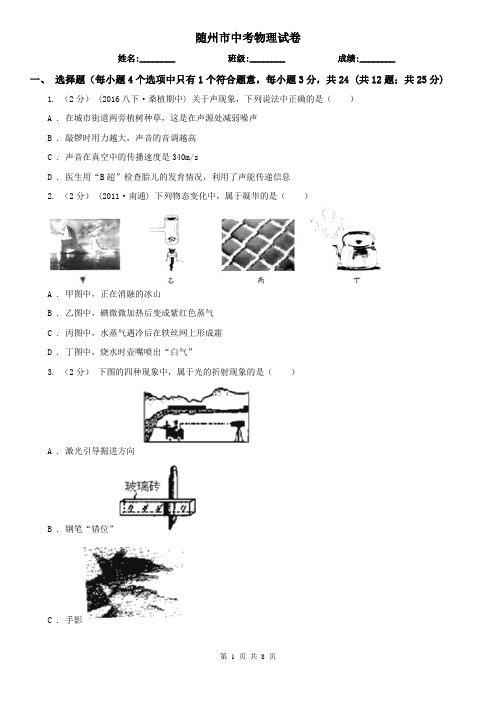

随州市中考物理试卷姓名:________ 班级:________ 成绩:________一、选择题（每小题4个选项中只有1个符合题意，每小题3分，共24 (共12题；共25分)1. （2分） (2016八下·桑植期中) 关于声现象，下列说法中正确的是（）A . 在城市街道两旁植树种草，这是在声源处减弱噪声B . 敲锣时用力越大，声音的音调越高C . 声音在真空中的传播速度是340m/sD . 医生用“B超”检查胎儿的发育情况，利用了声能传递信息2. （2分）(2011·南通) 下列物态变化中，属于凝华的是（）A . 甲图中，正在消融的冰山B . 乙图中，碘微微加热后变成紫红色蒸气C . 丙图中，水蒸气遇冷后在轶丝网上形成霜D . 丁图中，烧水时壶嘴喷出“白气”3. （2分）下图的四种现象中，属于光的折射现象的是（）A . 激光引导掘进方向B . 钢笔“错位”C . 手影D . 水中倒影4. （3分）下列关于能量和能源的叙述中，正确的是（）A . 生态系统达到平衡状态时，能量的输入与输出保持相对平衡B . 洋流蕴藏着巨大的能量，其主要来源于太阳能C . 水力发电是利用水的势能转化为动能D . 氢能源是一种很有发展前途的清洁能源5. （2分）(2017·农安模拟) 在如图所示的两个电路中，电源电压均为U且保持不变，Ra、Rb为滑动变阻器，R1、R2、R3、R4为定值电阻，R1＜R2＜R3=R4 ．改变滑动变阻器的阻值，电表Al、A2、Vl、V2示数变化量的绝对值分别为△I1、△I2、△U1、△U2 ．以下说法中正确的是（）A . 若△U1=△U2 ，则△I1＜△I2B . 若△I1=△I2 ，则△U2＞△U1C . 若Rl的功率等于R2的功率，则Ra和R3的功率之和小于Rb和R4的功率之和D . 若Ra和R3的功率之和等于Rb和R4的功率之和，则Rl的功率小于R2的功率6. （2分） (2018八下·北京期末) 如图所示的四个实验中，说明发电机工作原理的实验是（）A .B .C .D .7. （2分）(2018·道里模拟) 下列数据最接近实际的是（）A . 中学生的体重约50NB . 中学生体积约为0.5m3C . 中学生站立对地的压强为1.5×104PaD . 中学生百米比赛的成绩约为8s8. （2分）小明用量简量取液体，视线与量筒内液体的凹液面最低处保持水平，读数为15mL；倒出部分液体后，俯视凹液面的最低处，读数为9mL，则实际倒出的液体体积（）A . 小于6mLB . 大于6mLC . 等于6mLD . 无法确定范围9. （2分）如图所示，太阳能路灯的顶端是太阳能电池板，它白天向灯杆中的蓄电池充电，而夜晚则由蓄电池给路灯供电．下列关于太阳能路灯中能量转化的说法错误的是（）A . 夜晚蓄电池给路灯供电时，化学能转化为电能B . 白天太阳能电池板向蓄电池充电时，电能转化为化学能C . 白天阳光照射太阳能电池板时，太阳能转化为化学能D . 白天阳光照射太阳能电池板时，太阳能转化为电能10. （2分）下列说法中不正确的是（）A . 电能可以转化成各种形式的能，因此电能的应用非常广泛B . 电能表上“220V”的含义是电能表应接在220V的电路中使用C . 电功是表示电流做功多少的物理量D . 某段时间内用电器消耗的电能就是电能表上的示数11. （2分） (2018九上·沾化期末) 高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．如图所示的电路图中能实现上述目标的是（）A .B .C .D .12. （2分）在如图所示的电路中，甲、乙两电表可能同是电流表，也可能同是电压表。

2017年湖北省荆州市中考物理试题及参考答案与解析一、单项选择题（本大题包括12小题，每小题2分，共24分）1．关于声现象，下列说法不正确的是（）A．音乐会上，演员正在吹奏笛子，笛子发声是因为空气柱在振动B．用超声波能粉碎人体内的“结石”说明声波能传递能量C．接听电话时，很容易分辨出熟人的声音，这主要是根据声音的音调D．考试期间考场周围禁止鸣笛，是在声源处控制噪声的2．关于光现象，下列说法不正确的是（）A．水中倒影中的“影”是由光的反射形成的B．透过书桌上的玻璃板看玻璃板下面的字，看到的是字的实像C．白光通过三棱镜发生色散现象是由光的折射形成的D．电视机的遥控器可以发出不同的红外线脉冲来实现对电视机的控制3．下列说法正确的是（）A．夏天刚从游泳池里上来感觉冷是由于水蒸发放热B．在寒冷的北方不用水银温度计测量气温，是因为水银的凝固点较低C．汽车加油时应熄火是因为汽油在常温下易升华成汽油蒸气，汽油蒸气遇明火容易爆炸D．舞台上用干冰能制造白雾，是因为干冰升华吸热使水蒸气液化形成的4．有关电磁波，下列说法正确的是（）A．卫星通信、移动通信都是利用电磁波来传递信息的B．“北斗”卫星导航是利用超声波进行定位和导航的C．声波和电磁波都需要介质才能传播D．电磁波的频率越高，在空气中的传播速度就越大5．以下有关透镜的说法，正确的是（）A．矫正近视眼用凹透镜，主要是利用它对光的会聚作用B．要使投影仪在屏幕上成的像更大一些，应让投影片离镜头更近一些C．照相机成像时，物距在一倍焦距和二倍焦距之间D．放大镜只能成放大的像，不能成缩小的像6．关于家庭电路，下列说法中正确的是（）A．在家庭电路中，同时工作的用电器越多，总电阻越大B．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故C．家庭电路中不安装保险丝，那么发生短路时会因为通过用电器的电流过大而烧毁用电器D．同时使用大功率用电器前，只须考虑电能表和空气开关的承受能力即可7．如图所示，中国科技馆的“探索与发现A厅”中有一个“电磁感应摆”，甲、乙两线圈分别被悬挂在两个蹄形磁体的磁场中，两线圈通过导线连接在一起并构成一个闭合的回路，用手使甲线圈在磁场中摆动时，乙线圈也会随之摆动起来．关于此现象，下列说法正确的是（）A．甲线圈摆动的过程中电能转化为机械能B．根据乙线圈摆动的原理可以制成发电机C．乙线圈能发生摆动是因为通电导体在磁场中受力D．甲线圈相当于用电器，乙线圈相当于电源8．C919 国产大飞机首飞成功，让中国人扬眉吐气，标志着中国从此成为世界上能够制造大飞机的少数国家之一．以下说法正确的是（）A．飞机在空中保持速度大小不变沿曲线飞行时，运动状态没有发生改变B．飞机关闭发动机降落在跑道上后仍能滑行一段距离是因为飞机受到惯性力的作用C．飞机起飞过程中，由于受到空气阻力，飞机的机械能减小D．飞机在空中水平匀速飞行时，飞机受到的重力大于空气对它的浮力9．有一种叫”蹦极”的游戏，游戏者将一根有弹性的绳子一端系在身上，另一端固定在高处，从高处跳下．如图所示，图中a点是弹性绳自然下垂时的位置，c点是游戏者所到达的最低点．在游戏者由跳台至最低点c的过程中，空气阻力不计．下列说法正确的是（）A．整个过程中游戏者在a点的动能最大B．整个过程中游戏者重力势能的减小量等于他的动能增加量C．游戏者在c点时受平衡力作用D．从a点下落到C点的过程中，游戏者的动能先增大后减小10．如图所示的电路，闭合开关后，下列说法正确的是（）A．当滑片P向右移动时，电压表示数变小B．当滑片P向右移动时，电流表A2示数变小C．当滑片P向左移动时，电路消耗的总功率变大D．当滑片P向左移动时，电流表A1示数变小11．如图所示，用F=50N 的水平拉力拉着重为200N 的物体A 沿水平地面匀速运动，且物体A 运动的速度为0.2m/s，地面对物体A 的摩擦力是物体A 重的0.1 倍．不计滑轮重力，则下列说法正确的是（）A．10s 内物体A 克服与地面之间的摩擦力做的功是80J B．10s 内拉力F 做的功是100J C．拉力F 的功率是20W D．该装置的机械效率是80%12．如图，电源电压恒为8V，电压表量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω，1A”，灯泡L 标有“6V，3W”字样．若闭合开关，在保证电路元件安全的情况下，不考虑灯丝电阻变化，则下列说法正确的是（）A．电压表示数的变化范围是0～3V B．电流表示数的变化范围是0.25A～0.5AC．滑动变阻器的阻值变化范围是4Ω～7.2ΩD．灯泡L 的功率变化范围是0.75W～3W二、填空题（本大题包括4小题，每小题4分，共16分）13．在2017 年5 月举行的湖北省中学生运动会上，荆州男子足球队团结拼搏，荣获冠军．足球在场地上滚动时，足球的机械能（选填“增大”、“减小”或“不变”），相对滚动的足球，球门是的（选填“运动”或“静止”）．运动员头球攻门时，足球运动方向发生改变，说明力能，足球在空中飞行时，不计空气浮力，足球还受个力的作用．14．用不带电的丝绸与玻璃棒摩擦后，玻璃棒因选填”得到”或”失去”）电子而带正电；著名科学家发现了利用磁场产生电流的条件和规律；课间同学们做眼保健操时，各班教室内的有线扬声器的连接方式是（选填”串联”或”并联”）；电饭锅工作时，电能转化为能．15．2017 年5 月，中国首次海域可燃冰试采成功，成为全球第一个实现在海域可燃冰试开采中获得连续稳定产气的国家．可燃冰的主要成分是甲烷，燃烧后几乎没有污染，是一种绿色的新型能源．根据测算，1 立方米可燃冰可以分解释放出约160 立方米的天然气．不考虑热量损失，100 升可燃冰完全燃烧释放的能量约J，可以使约m3的水温度从20℃升高到100℃．（q天然气=3.36×107J/m3，C水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3）16．将一实心物体挂在弹簧测力计上，待其静止时弹簧测力计的示数为7.2N，当把物休的三分之一浸在水中时，弹簧测力计的示数变为5.2N．此时物体受到的浮力为N．若把该物体放入密度为1.5×103kg/m3且足够多的另一液体中待其稳定时，物体所受的浮力为N．（g=10N/kg，ρ水=1.0×103kg/m3）三、实验与探究题（本大题包括5小题，每空1分，共24分）17．（6分）如图1是“探究平面镜成像特点”的实验装置图．（1）实验室提供了平面镜和厚薄不同的两块玻璃板，你应选择（选填“平面镜”“厚玻璃板”或“薄玻璃板”）进行实验．（2）在竖立的玻璃板前面点燃蜡烛A，拿未点燃的蜡烛B 竖立在玻璃板后面移动，人眼一直在玻璃板的观察（选填“前面”或“后面”），直至蜡烛B 和蜡烛A 的像完全重合，移开蜡烛B，在其原来位置放一光屏，光屏上无法呈现蜡烛的像，说明平面镜成的是像．（3）实验时，将蜡烛A 逐渐远离玻璃板时，它的像的大小（选填“变大”、“不变”或“变小”）．（4）小华学习了平面镜成像后，回家观察到他家里的餐桌桌面上有一块水平的圆形玻璃转盘，距转盘1.8m 高处有一盏灯，该灯通过转盘成像如图2所示．则灯的像距离该灯m；若用手拨动转盘使其水平旋转，则会观察到灯的像的位置．（选填“改变”或“不变”）18．（4分）用稳定的热源（即单位时间内放出的热量相等）给一种物质均匀加热，且加热过程中，物质的质量不变，得到它的熔化图象如图所示．则：（1）这种物质是（选填“晶体”或“非晶体”），它熔化过程用了min．（2）该物质第5min 末的内能第6min 末的内能（选填“小于”、“等于”或“大于”）．（3 ）该物质在固态时的比热容与液态时的比热容之比是．19．（5分）如图所示，用压强计“探究影响液体内部压强大小的因素”．（1）若在使用压强计前，发现U 型管内水面已有高度差，通过（填写正确选项前字母）方法可以进行调节．A．从U 型管内向外倒出适量水；B．拆除软管重新安装；C．向U 型管内添加适量水；（2）比较乙图、丙图和丁图，可以得到：在同一深度，液体内部向各个方向的压强．（3）在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变，则可以观察到U型管两边液面的高度差将．（选填“变大”．“变小”或“不变”）．（4）若在步骤（4）时，图乙中U 形管左右两侧水面的高度差h=5cm，则橡皮管内气体的压强与大气压之差约为Pa．（ρ盐水=1.2×103kg/m3，ρ水=1.0×103kg/m3，g=10N/Kg）20．（6分）小彬用如图甲所示的实验器材探究“电流与电阻的关系”，电源电压恒为3V，滑动变阻器上标有“20Ω，2A”字样，阻值分别为5Ω、10Ω、20Ω、40Ω的定值电阻各一个．（1）小哲帮小彬检查时发现连线不对，而且只要改接一根导线就可以了，请你把接错的那根导线找出来，打上“×”，再画线把它改到正确的位置上（导线不允许交叉）．（2））电路改正以后，小彬实验时发现电流表示数为0，电压表示数接近3V，经检查导线均完好且接触良好，则电路发生的故障可能是．（3）排除故障后，如果他们先用5Ω的电阻做实验，闭合开关，调节滑动变阻器的滑片P，使电压表的示数达到某一值时，电流表的示数如图乙所示，此时电路中的电流为A．（4）如果他们用5Ω的电阻做实验时，滑动变阻器的滑片刚好在上图所示位置，接下来把5Ω换成10Ω电阻后，为保持电压表的示数不变，应将滑动变阻器的滑片P 向端移动（选填“左”或“右”）．（5）再将10Ω定值电阻换成20Ω定值电阻，重复以上步骤．实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与导体的电阻成比．实验次数定值电阻Ω）电流表示数（A）1 52 10 0.183 20 0.09（6）小彬同学换用40Ω的定值电阻接着进行上述实验，请判断他能否顺利完成并说明理由．．21．（3分）小华同学在研究玩具小车A 的运动情况时，描绘出了如图所示的速度﹣时间图象．通过查阅资料，得知速度﹣时间图象与坐标轴所包围部分（即图中阴影部分）的面积就是小车运动的距离．根据图象可以计算出小车A 在0﹣1s 内的平均速度为m/s．如果在小车A 开始运动的同时，在A 后方0.9m 处释放一同向匀速运动的小车B，当小车B的速度为1m/s 时，经过足够长时间，两车可相遇次．当小车B 的速度大小满足时，两车不可能相遇．四、综合应用题（本大题包括2小题，每小题8分，共16分.解题时要写出必要的文字说明、解答依据、重要演算步骤等）22．（8分）2017年5月荆州市申办2019年湖北省园博会获得成功，届时美丽的纪南生态文化旅游区内又将增加一道美丽的风景．如图所示，是旅游区内某工地工人用汽车通过滑轮组将深井中的重物A 拉至井口的装置图．已知井深15m，汽车重G 车=4×104N，车轮与地面的总接触面积为160cm2，汽车受到地面对它的阻力是车重的0.1 倍，重物A 重G A=7.2×103N．现在汽车向右匀速运动使重物A 以0.5m/s 的速度匀速上升，汽车拉绳子的力为F，此时滑轮组的机械效率为80%．求：（1）将重物A 从井底拉至井口需要多长时间？（2）汽车对水平地面的压强是多少？（3）此时汽车拉绳子的力F是多少？（4）使汽车前进的牵引力做功的功率是多少？23．（8分）在如图所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯泡的规格分别为L1“6V 1.8W”和L2“6V 1.2W”，滑动变阻器R的规格为“50Ω 1.5A”，不计温度对灯丝电阻的影响．求：（1）灯泡L1的电阻（2）滑动变阻器的滑片P放在a端时，闭合开关S1、S2、S3后，电流表的读数是多少？（3）闭合开关S1、S2，断开S3时，调节滑动变阻器的滑片P，使灯泡L1的实际功率为0.8W时，滑动变阻器消耗的电功率是多少？（4）若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路至少消耗多少电功率？参考答案与解析一、单项选择题（本大题包括12小题，每小题2分，共24分）1．关于声现象，下列说法不正确的是（）A．音乐会上，演员正在吹奏笛子，笛子发声是因为空气柱在振动B．用超声波能粉碎人体内的“结石”说明声波能传递能量C．接听电话时，很容易分辨出熟人的声音，这主要是根据声音的音调D．考试期间考场周围禁止鸣笛，是在声源处控制噪声的【知识考点】声音的产生；音色；防治噪声的途径；声与能量．【思路分析】（1）声音是由于物体振动产生的。

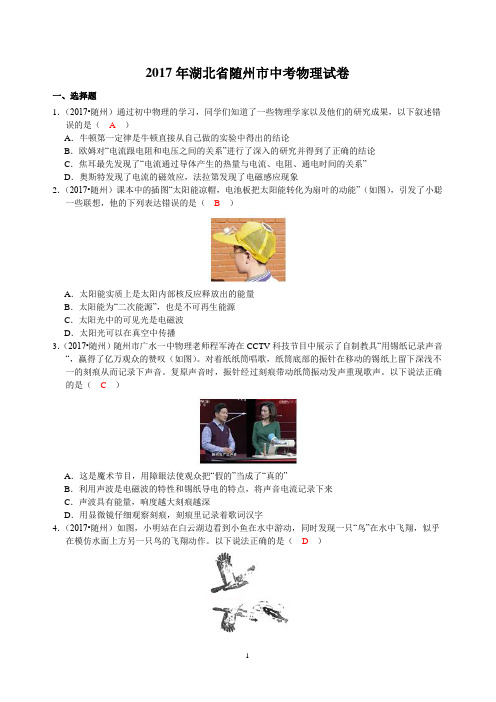

2017年湖北省随州市中考物理试卷一、选择题1．（2017•随州）通过初中物理的学习，同学们知道了一些物理学家以及他们的研究成果，以下叙述错误的是（A）A．牛顿第一定律是牛顿直接从自己做的实验中得出的结论B．欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究并得到了正确的结论C．焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”D．奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象2．（2017•随州）课本中的插图“太阳能凉帽，电池板把太阳能转化为扇叶的动能”（如图），引发了小聪一些联想，他的下列表达错误的是（B）A．太阳能实质上是太阳内部核反应释放出的能量B．太阳能为“二次能源”，也是不可再生能源C．太阳光中的可见光是电磁波D．太阳光可以在真空中传播3．（2017•随州）随州市广水一中物理老师程军涛在CCTV科技节目中展示了自制教具“用锡纸记录声音“，赢得了亿万观众的赞叹（如图）。

对着纸纸筒唱歌，纸筒底部的振针在移动的锡纸上留下深浅不一的刻痕从而记录下声音。

复原声音时，振针经过刻痕带动纸筒振动发声重现歌声。

以下说法正确的是（C）A．这是魔术节目，用障眼法使观众把“假的”当成了“真的”B．利用声波是电磁波的特性和锡纸导电的特点，将声音电流记录下来C．声波具有能量，响度越大刻痕越深D．用显微镜仔细观察刻痕，刻痕里记录着歌词汉字4．（2017•随州）如图，小明站在白云湖边看到小鱼在水中游动，同时发现一只“鸟”在水中飞翔，似乎在模仿水面上方另一只鸟的飞翔动作。

以下说法正确的是（D）A．小明看到的鱼是光的反射形成的虚像B．小明看到的鱼是光的折射形成的实像C．水中的“鸟”到水面的距离小于空中的鸟到水面的距离D．如果此时下雨，水面折皱，水中的“鸟”和鱼都“不见了”，但光的反射和折射规律不会改变，只是不能形成清晰的像5．（2017•随州）在下列物态变化现象中，属于凝华的是（A）A．刚出冷库的冻肉比原来重B．放在衣柜里的樟脑丸变小了C．秋天的下半夜，草尖上、花瓣上出现露珠D．冬天，打开家里浴室的热水阀门，旁边的镜面很快“模糊不清”了6．（2017•随州）以下说法正确的是（D）A．如图甲，量筒里上方清水和下方蓝色硫酸铜溶液静置几天，界面模糊。

2017 年湖北省武汉市中考物理试卷一、选择题1．2017 年4 月22 日，天舟一号货运飞船与天宫二号空间实验室首次完成自动交会对接，如图所示，“天舟一号”与“天宫二号”对接完成后，下列说法正确的是（）A “天舟一号”相对于“天宫二号”是运动的“天舟一号”和“天宫二号”相对于地球是运动的“天舟一号”相对于地球是静止的，“天宫二号”相对于地球是运动的D．“天舟一号”相对于地球是运动的，“天宫二号”相对于地球是静止的2．下列事例中利用声传递能量的是（）A．通过声学仪器接收到的次声波判断地震的方位B．利用超声导盲仪探测前进道路上的障碍物C．利用超声波排除人体内的结石D 利用超声波给金属工件探伤3．下列各图所列举的事例中，属于热传递改变物体内能的是（）A．对试管加热，管内水温升高B．冬天搓手，手会变暖C．从滑梯滑下，臀部发热D．迅速压下活塞，筒内气温升高4．如图所示，早期照相馆里摄影师取景时看到的像是倒立的．有几位同学对此现象展开了讨论（）甲．将照相机靠近两位照相的人，可以看到两位照相人的全身像乙．调整相机和两位照相人之间的距离，人像变小时，应减小相机镜头和胶片之间的距离丙．要使人像更亮，必须在两位照相的人身后进行“补光”丁．现在的相机利用光学或电子技术，把倒立的像转变成正立的，便于观察．A．甲与乙B．甲与丙C．乙与丁D．丙与丁5．空气的成分按体积计算，氮气约占78%，氧气约占21%，根据下表中一些气体密度估算你所在教室里空气的质量，合理的是（）一些气体的密度（0℃，标准大气压）物质氮气氧气二氧化碳氢气1.25 1.43 1.98 0.09密度/（kgm﹣3）A．20kg B．200kg C．1000kg D．2.0×105kg 6．如图所示，让钢球从斜槽上由静止滚下，钢球运动到水平面上碰到静止的木块后，能将木块撞出一段距离．下列说法正确的是（不计空气阻力）（）A．钢球能从斜槽上滚下是因为它具有惯性B．木块被撞得越远，说明钢球对木块做的功越多C．钢球在斜槽上向下滚动时，它的机械能越来越大D．木块被撞出一段距离，说明物体的运动需要力来维持7．如图所示，用力将图钉按在墙壁上，下列说法正确的是（）A．手指对钉帽的压力小于墙壁对钉尖的压力B．手指对钉帽的压力大于钉尖对墙壁的压力C．手指对钉帽的压强等于钉尖对墙壁的压强D．钉尖对墙壁的压力和墙壁对钉尖的压力是相互作用力8．如图所示是试验中的无人驾驶太阳能汽车，下列有关说法不正确的是（）A．太阳能是一种不可再生能源B．太阳能电池将太阳能直接转化为电能C．测试人员可以通过电磁波远程操控汽车D．太阳能汽车在快速行驶时对地面的压力比静止时小9.如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列现象描述正确的是（）A.导线ab 竖直向上运动时，电流表指针会偏转B.导线ab 竖直向下运动时，电流表指针会偏转C.导线ab 从图中所示位置斜向上运动时，电流表指针不会偏转D.导线ab 分别水平向右和水平向左运动时，电流表指针偏转的方向相反10.关于家庭电路及安全用电，下列说法正确的是（）A．低于220V 的电压对人体都是安全的B．只有人体接触带电体时才会发生触电事故C．试电笔是用来测试物体是带正电还是带负电的D．用电器使用三线插头是防止漏电而采取的安全措施11.如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U 形管中液面高度差比左侧的大．下列说法正确的是（）A．左侧容器中电阻丝的阻值比右侧容器中的大B．该装置用来探究电流通过导体产生的热量跟电流大小的关系C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系D．U 形管中液面高度发生变化是因为U 形管中液体的热胀冷缩造成的12．如图所示，电源电压U 保持不变，灯泡L 标有“6V3W”字样．当开关S1，S2都闭合，滑片P 移到最左端时，电流表的示数为I，电压表V1、V2和V3 的示数分别为U1、U2和U3，R1 消耗的功率为P1，电路消耗的总功率为P；当开关S1闭合，S2断开，滑片P 移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′，R1消耗的功率为P1′，电路消耗的总功率为P′．此时灯泡L 恰好正常发光．已知U1：U3=2：3，U1′：U3′=5：2．下列表达式不正确的是（）A．= ，= B．= ，=C．= ，= D．= ，=二、非选择题13.今年举行的武汉马拉松吸引了两万多名国内外选手参赛．如图为选手们通过建成通车60 周年的武汉长江大桥时的情景．半程马拉松距离约21km，排名第一的选手用时约70min，这名选手跑完半程马拉松的平均速度为m/s．赛前气象部门实施人工降雨，有效减轻了赛事当天降雨量．人工降雨的方式之一是将干冰投撒到云层中，干冰时从周围吸收大量的热，使空气中的水蒸气成小水滴或成小冰晶，下落而形成雨．14.如图所示是一种水位自动报警器的原理图．水位没有达到金属块A 时，灯亮；水位达到金属块A 时，由于一般的水是，灯亮．15.图1 是“比较不同物质吸热的情况”的实验装置．两个相同的烧杯中分别装有质量相等的水和食用油．（1）选用两个相同规格的电加热器加热，目的是使水和食用油在相等时间内．（2）实验过程中温度计的玻璃泡不要碰到烧杯和．（3）图2 中能合理反映该实验结果的图象是（选填“甲”“乙”或“丙”）．16．某同学利用如图所示的实验装置探究平面镜成像的特点．（1）在水平桌面上铺一张白纸，纸上竖立一块透明玻璃板．把蜡烛A 点燃放在玻璃板的前面，该同学应在玻璃板（选填“前面”或“后面”）观察蜡烛 A 经玻璃板（选填“反射”或“折射”）所成的像．（2）再拿一支外形相同但的蜡烛B 放在玻璃板后面移动，直到看上去跟蜡烛A 的像．（3）该同学体会到用玻璃板代替平面镜，成像虽没有平面镜清晰，但能观察到蜡烛（选填“A”或“B”），便于确定像的位置．17.如图所示是“研究影响滑动摩擦力大小的因素”的实验装置．实验中用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板．（1）将木块放在水平长木板上，用弹簧测力计匀速拉动木块，使木块沿长木板做匀速直线运动．这样，读出弹簧测力计所示的拉力就可以得到之间的滑动摩擦力．（2）在乙实验中砝码随着木块一起做匀速直线运动，请画出此时砝码受力的示意图．（3）由两次实验可以得出结论：滑动摩擦力的大小跟接触面的粗燥程度有关．18.某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持3V 不变，定值电阻的阻值分别为5Ω、10Ω、15Ω 和20Ω．（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；（2）正确连接电路后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图乙所示；接着将5Ω 的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为V 时，记录电流表的示数．（3）几次实验中记录电表示数时，定值电阻消耗的最大功率为W，此时滑动变阻器接入电路的阻值为Ω．19．三峡升船机是目前世界上技术最难、规模最大的升船机．过往船只驶入升船机中装满水的船厢后，可以竖直升降，大大缩短船只过坝的时间，为了确保运行的安全性，工程师们建造三峡升船机前设计、比对了多种升降船厢的方式．“水力浮筒式”也是其中一种受到广泛关注的升降船厢方式，下图是它的工作原理图．当进水阀关闭、排水阀打开时，竖井中水位下降，两个相同的浮筒也随之下降，船厢就会上升；反之船厢就会下降．已知船厢装满水后船厢和水的总质量为 1.55×107kg，每个浮筒的质量为1.8×107kg，求：（1）若升船机承载着装满水的船厢匀速竖直下行100m，则重力对船厢和船厢里的水做的功共是多少J？（2）当质量为2×106kg 的船只驶入装满水的船厢，船厢上升到与上游水位相平时（即图中所示位置），进水阀、排水阀都关闭，此时每个浮筒排开水的体积是多少m3？（不计钢绳和滑轮的重力及摩擦）．2017 年湖北省武汉市中考物理试卷参考答案与试题解析一、选择题1．2017 年4 月22 日，天舟一号货运飞船与天宫二号空间实验室首次完成自动交会对接，如图所示，“天舟一号”与“天宫二号”对接完成后，下列说法正确的是（）A “天舟一号”相对于“天宫二号”是运动的“天舟一号”和“天宫二号”相对于地球是运动的“天舟一号”相对于地球是静止的，“天宫二号”相对于地球是运动的D．“天舟一号”相对于地球是运动的，“天宫二号”相对于地球是静止的【考点】53：运动和静止的相对性．【分析】在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．【解答】解：A、“天舟一号”与“天宫二号”成功对接后，它们之间没有位置变化，所以是相对静止的．故A 错误；B、C、D、“天舟一号”与“天宫二号”成功对接后，它们之间相对于地球有位置变化，所以是运动的，故B 正确；CD 错误．故选B．2.下列事例中利用声传递能量的是（）A．通过声学仪器接收到的次声波判断地震的方位B．利用超声导盲仪探测前进道路上的障碍物C．利用超声波排除人体内的结石D 利用超声波给金属工件探伤【考点】9N：声与能量．【分析】声音可以传递信息，如：隆隆的雷声预示着一场可能的大雨，“声呐”的利用、医用“B 超”等；声音能够传递能量，如：利用声波来清洗钟表等精细的机械，“超声波碎石”等．【解答】解：A、通过声学仪器接收到的次声波等信息判断地震的方位，说明声音可以传递信息，故 A 错误；B、利用超声导盲仪探测前进道路上的障碍物，说明声音能够传递信息，故B 错误；C、利用超声波排除人体内的结石，说明声音能够传递能量，故C 正确；D、利用超声波给金属工件探伤，说明声音可以传递信息，故D 错误．故选C．3.下列各图所列举的事例中，属于热传递改变物体内能的是（）A．对试管加热，管内水温升高B．冬天搓手，手会变暖C．从滑梯滑下，臀部发热D．迅速压下活塞，筒内气温升高【考点】GA：热传递改变物体内能．【分析】做功与热传递是改变物体内能的两种方式，做功过程是能量的转化过程，热传递是能量的转移过程．【解答】解：A、对试管加热，管内水从酒精灯火焰上吸收热量水温升高，是通过热传递的方式改变水的内能，故 A 正确；B、冬天搓手，手会变暖，是克服摩擦做功机械能转化为内能的，是通过做功的方式改变物体内能，故 B 错误；C、从滑梯滑下，臀部与滑梯摩擦，机械能转化为内能，臀部发热，摩擦生热这是利用做功来改变物体内能的，故 C 错误；D、迅速压下活塞时，对筒内气体做功，机械能转化为内能，筒内气温升高，因此是通过做功改变物体的内能，故 D 错误．故选A．4.如图所示，早期照相馆里摄影师取景时看到的像是倒立的．有几位同学对此现象展开了讨论（）甲．将照相机靠近两位照相的人，可以看到两位照相人的全身像乙．调整相机和两位照相人之间的距离，人像变小时，应减小相机镜头和胶片之间的距离丙．要使人像更亮，必须在两位照相的人身后进行“补光”丁．现在的相机利用光学或电子技术，把倒立的像转变成正立的，便于观察．A．甲与乙B．甲与丙C．乙与丁D．丙与丁【考点】BE：生活中的透镜．【分析】（1）凸透镜成像规律及其应用之一，当u＞2f，成倒立缩小实像，应用于照相机，物体离凸透镜越近，物体经凸透镜所成的像越大，像离凸透镜越远．（2）补光可以使照片的光亮更亮一些．（3）现在的相机利用光学或电子技术，把倒立的像转变成正立的．【解答】解：甲乙：若要照全身像，是要把成的像变小点，则应使像变小，要使像变小，则必须使物距变大，所以应增大相机和两位照相人之间的距离，物距增大后，像距跟着变小，故乙正确，甲错误；丙：“补光”可以使照片更亮，但若要在两位照相的人身后进行“补光”，则像的背景更亮，而不是人像更亮，故丙错误．丁、现在的相机利用光学或电子技术，把倒立的像转变成正立的，便于观察，故丁正确．故选C．5.空气的成分按体积计算，氮气约占78%，氧气约占21%，根据下表中一些气体密度估算你所在教室里空气的质量，合理的是（）一些气体的密度（0℃，标准大气压）A．20kg B．200kg C．1000kg D．2.0×105kg【考点】2B：密度公式的应用．【分析】根据氮气和氧气所占空气体积的百分比，结合氮气和氧气的密度，利用密度公式得出空气质量的表达式，求得空气的密度，然后估算出所在教室的空气的体积，再利用密度公式求得所在教室的空气的质量，最后与各选项对比即可做出判断．【解答】解：设教室里空气的体积为 V ，为方便计算，空气中其他气体可忽略不计， 根据ρ=可得，氮气的质量：m 氮=ρ 氮V ， 氧气的质量：m 氧=ρ 氧V ， 则空气的质量约为：m=ρ 氮V +ρ 氧V ， 空气的密度约为：=ρ 氮 +ρ 氧=1.25kg/m 3× +1.43kg/m 3× =1.2753kg/m 3，一间教室的体积约为 V=9m ×6m ×3m=162m 3，所以，教室里空气的质量约为：m′=ρV=1.2753kg/m 3×162m 3≈207kg ． 只有 B 选项与此计算结果最为接近，故 ACD 错误，B 正确．故选 B ．6. 如图所示，让钢球从斜槽上由静止滚下，钢球运动到水平面上碰到静止的木块后，能将木块撞出一段距离．下列说法正确的是（不计空气阻力）（ ）A. 钢球能从斜槽上滚下是因为它具有惯性B ．木块被撞得越远，说明钢球对木块做的功越多C ．钢球在斜槽上向下滚动时，它的机械能越来越大D ．木块被撞出一段距离，说明物体的运动需要力来维持【考点】6L ：惯性；EB ：功的大小比较；FT ：机械能．【分析】（1）钢球能从斜槽上滚下是因为它受到重力的作用；ρ= =（2）根据W=Fs 分析解答；（3）影响动能的影响因素是物体的质量和物体运动的速度，影响重力势能的因素是物体的质量和物体的高度，其中动能和势能统称为机械能．（4）力是改变物体运动状态的原因，不是维持物体运动状态的原因．【解答】解：A、钢球能从斜槽上滚下是因为它受到重力的作用，而不是因为它具有惯性．故A 错误；B、根据W=Fs 可知，木块被撞得越远，说明钢球对木块做的功越多．故B 正确；C、钢球在斜槽上向下滚动时，不计空气阻力，但钢球还受到摩擦力作用，钢球滚下时需要克服摩擦力做功，有一部分机械能转化为内能，所以，钢球的机械能会减少．故C 错误；D、木块被撞出一段距离，是因为木块受到力的作用，其运动状态发生了变化，不能说明物体的运动需要力来维持．故 D 错误．故选B．7.如图所示，用力将图钉按在墙壁上，下列说法正确的是（）A.手指对钉帽的压力小于墙壁对钉尖的压力B．手指对钉帽的压力大于钉尖对墙壁的压力C．手指对钉帽的压强等于钉尖对墙壁的压强D．钉尖对墙壁的压力和墙壁对钉尖的压力是相互作用力【考点】81：压力及重力与压力的区别；6S：平衡力和相互作用力的区分；83：压强大小比较．【分析】利用以下知识分析解答：（1）固体可以传递力；（2）相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上．（3）根据p=可知，压力相同时，受力面积越大，压强越小．【解答】解：B、固体可以传递压力，用手给钉帽施加压力，图钉会把这个力大小不变的传递给墙壁，所以手指对钉帽的压力等于钉尖对墙壁的压力．故 B 错误；C、手指对钉帽的压力等于钉尖对墙壁的压力，而钉帽的面积较大，即受力面积较大，根据p=可知，手指对钉帽的压强小于钉尖对墙壁的压强．故C 错误；D、钉尖对墙壁的压力和墙壁对钉尖的压力，它们大小相等、方向相反、作用在不同物体上，是一对相互作用力，故 D 正确；A、由BD 的解答可知，手指对钉帽的压力等于钉尖对墙壁的压力，而钉尖对墙壁的压力等于墙壁对钉尖的压力，所以，手指对钉帽的压力等于墙壁对钉尖的压力．故A 错误故选D．8.如图所示是试验中的无人驾驶太阳能汽车，下列有关说法不正确的是（）A.太阳能是一种不可再生能源B．太阳能电池将太阳能直接转化为电能C．测试人员可以通过电磁波远程操控汽车D．太阳能汽车在快速行驶时对地面的压力比静止时小【考点】K2：能源的分类；8K：流体压强与流速的关系；D2：电磁波的传播；KA：太阳能的转化．【分析】（1）像风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源；（2）太阳能电池把太阳能转化为电能；（3）远程操控是靠发射电磁波来实传递信息的；（4）车子静止在水平面上，车子对路面的压力等于重力，当流线型的车子快速行驶时，产生升力，车子对地面压力减小．【解答】解：A、太阳能能够源源不断的从自然界得到的能源，是可再生能源，故A 错误；B、太阳能电池将太阳能转化为电能，故B 正确；C、试验中测试人员是通过电磁波远程操控太阳能汽车的，故C 正确；D、太阳能汽车外型是流线型，当汽车高速行驶时，相同时间内，空气经过上方的路程比下方路程长，流速大，根据“流速越大压强越小”原理可知，流过汽车的空气产生向上的压强差，所以汽车行驶时对地面压力比静止时小，故 D 正确．故选A．9.如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列现象描述正确的是（）A.导线ab 竖直向上运动时，电流表指针会偏转B.导线ab 竖直向下运动时，电流表指针会偏转C.导线ab 从图中所示位置斜向上运动时，电流表指针不会偏转D.导线ab 分别水平向右和水平向左运动时，电流表指针偏转的方向相反【考点】CQ：产生感应电流的条件．【分析】解答本题要求知道产生感应电流的条件，电磁感应现象原理告诉我们，闭合电路的一部分导体在做切割磁感线运动时，会产生感应电流，由此可知产生电流的条件之一是导体做切割磁感线运动．且所产生的感应电流的方向与磁场的方向和导体运动的方向有关．【解答】解：A、导线ab 竖直向上运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故A 错误；B、导线ab 竖直向下运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故B 错误；C、导线ab 从图中所示位置斜向上运动，此时导线ab 做切割磁感线运动，所以在电路中会有感应电流，电流表指针会偏转，故C 错误；D、导线ab 分别水平向右和水平向左运动时，即在磁场方向不变的情况下，改变导体的运动方向，感应电流的方向会改变，则电流表指针偏转的方向相反，故D 正确．故选D．10.关于家庭电路及安全用电，下列说法正确的是（）A．低于220V 的电压对人体都是安全的B．只有人体接触带电体时才会发生触电事故C．试电笔是用来测试物体是带正电还是带负电的D．用电器使用三线插头是防止漏电而采取的安全措施【考点】IV：安全用电原则．【分析】（1）不高于36V 的电压对人体才是安全的；（2）安全用电的原则：不接触低压带电体，不靠近高压带电体．（3）试电笔的作用是检验物体是否带电；（4）三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳．【解答】解：A、经验证明，只有不高于36V 的电压对人体才是安全的，故A 错误；B、人体不接触带电体时，也有可能发生触电事故，故B 错误；C、试电笔是用来测试物体是否带电，不能检测物体带正电还是带负电，故C 错误；D、家庭电路安装漏电保护器、用电器使用三线插头都是为了防止漏电而采取的安全措施，故 D 正确．故选D．11.如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U 形管中液面高度差比左侧的大．下列说法正确的是（）A．左侧容器中电阻丝的阻值比右侧容器中的大B．该装置用来探究电流通过导体产生的热量跟电流大小的关系C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系D．U 形管中液面高度发生变化是因为U 形管中液体的热胀冷缩造成的【考点】JH：焦耳定律．【分析】（1）由焦耳定律Q=I2Rt 可知，Q 与I、R 及t 有关，故应采用控制变量法进行分析；（2）电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法．【解答】解：A、容器中的两个电阻丝串联，通过它们的电流I 与通电时间t 相同，由焦耳定律Q=I2Rt 可知，左边容器中的电阻小于右边容器中的电阻，故A 错误；B、C、在装置中，容器中的两个电阻丝串联，通过它们的电流I 与通电时间t 相同，左边容器中的电阻与右边容器中的电阻，所以实验是为了探究电流产生的热量与电阻大小的关系，故 B 错误，C 正确；D、U 形管中液面高度发生变化是因为透明容器中密封着等量的空气的热胀冷缩造成的，故D 错误．故选C．12.如图所示，电源电压U 保持不变，灯泡L 标有“6V3W”字样．当开关S1，S2都闭合，滑片P 移到最左端时，电流表的示数为I，电压表V1、V2和V3 的示数分别为U1、U2和U3，R1 消耗的功率为P1，电路消耗的总功率为P；当= = = 开关 S 1 闭合，S 2 断开，滑片 P 移到最右端时，电流表的示数为 I′，电压表V 1、V 2 和 V 3 的示数分别为 U 1′、U 2′和 U 3′，R 1 消耗的功率为 P 1′，电路消耗的总功率为 P′．此时灯泡 L 恰好正常发光．已知 U 1：U 3=2：3，U 1′：U 3′=5：2． 下列表达式不正确的是（ ）A ．，= B ． ， =C ．， = D ． = ， = 【考点】IH ：欧姆定律的应用；JA ：电功率的计算．【分析】当开关 S 1，S 2 都闭合，滑片 P 移到最左端时，R 1、R 2 串联，已知电流表的示数为 I ，电压表 V 1、V 2 和 V 3 的示数分别为 U 1、U 2 和 U 3，R1 消耗的功率为 P 1，电路消耗的总功率为 P ，根据欧姆定律和电功率的有关公式分析解答； 当开关 S 1 闭合，S 2 断开，滑片 P 移到最右端时，小灯泡 L 与 R 1 串联，电流表的示数为 I′，电压表 V 1、V 2 和 V 3 的示数分别为 U 1′、U 2′和 U 3′，R 1 消耗的功率为P 1′，电路消耗的总功率为 P′，此时灯泡 L 恰好正常发光，小灯泡两端的电压就是 6V ，可求此时电流，已知 U 1：U 3=2：3，U 1′：U 3′=5：2，结合欧姆定律和电功率的有关公式分析解答．【解答】解：当开关 S 1，S 2 都闭合，滑片 P 移到最左端时，R 1、R 2 串联， 已知电流表的示数为 I ，由欧姆定律，I=；电压表 V 1、V 2 和 V 3 的示数分别为 U 1、U 2 和 U 3，电压表 V 1 测 R 1 的电压， U 1=IR 1= ×R 1；。

湖北省武汉市2017年中考物理试卷及答案解析(word版)2017年湖北省武汉市中考物理试卷一、选择题1．2017年4月22日，天舟一号货运飞船与天宫二号空间实验室首次完成自动交会对接，如图所示，“天舟一号”与“天宫二号”对接完成后，下列说法正确的是（）A．“天舟一号”相对于“天宫二号”是运动的B．“天舟一号”和“天宫二号”相对于地球是运动的C．“天舟一号”相对于地球是静止的，“天宫二号”相对于地球是运动的D．“天舟一号”相对于地球是运动的，“天宫二号”相对于地球是静止的2．下列事例中利用声传递能量的是（）A．通过声学仪器接收到的次声波判断地震的方位B．利用超声导盲仪探测前进道路上的障碍物C．利用超声波排除人体内的结石D．利用超声波给金属工件探伤3．下列各图所列举的事例中，属于热传递改变物体内能的是（）A．对试管加热，管内水温升高B．冬天搓手，手会变暖B．导线ab竖直向下运动时，电流表指针会偏转C．导线ab从图中所示位置斜向上运动时，电流表指针不会偏转D．导线ab分别水平向右和水平向左运动时，电流表指针偏转的方向相反10．关于家庭电路及安全用电，下列说法正确的是（）A．低于220V的电压对人体都是安全的B．只有人体接触带电体时才会发生触电事故C．试电笔是用来测试物体是带正电还是带负电的D．用电器使用三线插头是防止漏电而采取的安全措施11．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（）A．左侧容器中电阻丝的阻值比右侧容器中的大B．该装置用来探究电流通过导体产生的热量跟电流大小的关系C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的12．如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样．当开关S1，S 2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3，R1消耗的功率为P1，电路消耗的总功率为P；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′，R1消耗的功率为P1′，电路消耗的总功率为P′．此时灯泡L恰好正常发光．已知U1：U3=2：3，U1′：U3′=5：2．下列表达式不正确的是（）A． =， = B． =， =C． =， =D． =， =二、非选择题13．今年举行的武汉马拉松吸引了两万多名国内外选手参赛．如图为选手们通过建成通车60周年的武汉长江大桥时的情景．半程马拉松距离约21km，排名第一的选手用时约70min，这名选手跑完半程马拉松的平均速度为m/s．赛前气象部门实施人工降雨，有效减轻了赛事当天降雨量．人工降雨的方式之一是将干冰投撒到云层中，干冰时从周围吸收大量的热，使空气中的水蒸气成小水滴或成小冰晶，下落而形成雨．14．如图所示是一种水位自动报警器的原理图．水位没有达到金属块A时，灯亮；水位达到金属块A时，由于一般的水是，灯亮．15．图1是“比较不同物质吸热的情况”的实验装置．两个相同的烧杯中分别装有质量相等的水和食用油．（1）选用两个相同规格的电加热器加热，目的是使水和食用油在相等时间内．（2）实验过程中温度计的玻璃泡不要碰到烧杯和．（3）图2中能合理反映该实验结果的图象是（选填“甲”“乙”或“丙”）．16．某同学利用如图所示的实验装置探究平面镜成像的特点．（1）在水平桌面上铺一张白纸，纸上竖立一块透明玻璃板．把蜡烛A点燃放在玻璃板的前面，该同学应在玻璃板（选填“前面”或“后面”）观察蜡烛A经玻璃板（选填“反射”或“折射”）所成的像．（2）再拿一支外形相同但的蜡烛B放在玻璃板后面移动，直到看上去跟蜡烛A的像．（3）该同学体会到用玻璃板代替平面镜，成像虽没有平面镜清晰，但能观察到蜡烛（选填“A”或“B”），便于确定像的位置．17．如图所示是“研究影响滑动摩擦力大小的因素”的实验装置．实验中用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板．（1）将木块放在水平长木板上，用弹簧测力计匀速拉动木块，使木块沿长木板做匀速直线运动．这样，读出弹簧测力计所示的拉力就可以得到之间的滑动摩擦力．（2）在乙实验中砝码随着木块一起做匀速直线运动，请画出此时砝码受力的示意图．（3）由两次实验可以得出结论：滑动摩擦力的大小跟接触面的粗燥程度有关．18．某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持3V不变，定值电阻的阻值分别为5Ω、10Ω、15Ω和20Ω．（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；（2）正确连接电路后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图乙所示；接着将5Ω的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为 V时，记录电流表的示数．（3）几次实验中记录电表示数时，定值电阻消耗的最大功率为W，此时滑动变阻器接入电路的阻值为Ω．19．三峡升船机是目前世界上技术最难、规模最大的升船机．过往船只驶入升船机中装满水的船厢后，可以竖直升降，大大缩短船只过坝的时间，为了确保运行的安全性，工程师们建造三峡升船机前设计、比对了多种升降船厢的方式．“水力浮筒式”也是其中一种受到广泛关注的升降船厢方式，下图是它的工作原理图．当进水阀关闭、排水阀打开时，竖井中水位下降，两个相同的浮筒也随之下降，船厢就会上升；反之船厢就会下降．已知船厢装满水后船厢和水的总质量为1.55×107kg，每个浮筒的质量为1.8×107kg，求：（1）若升船机承载着装满水的船厢匀速竖直下行100m，则重力对船厢和船厢里的水做的功共是多少J？（2）当质量为2×106kg的船只驶入装满水的船厢，船厢上升到与上游水位相平时（即图中所示位置），进水阀、排水阀都关闭，此时每个浮筒排开水的体积是多少m3？（不计钢绳和滑轮的重力及摩擦）．2017年湖北省武汉市中考物理试卷参考答案与试题解析一、选择题1．2017年4月22日，天舟一号货运飞船与天宫二号空间实验室首次完成自动交会对接，如图所示，“天舟一号”与“天宫二号”对接完成后，下列说法正确的是（）A．“天舟一号”相对于“天宫二号”是运动的B．“天舟一号”和“天宫二号”相对于地球是运动的C．“天舟一号”相对于地球是静止的，“天宫二号”相对于地球是运动的D．“天舟一号”相对于地球是运动的，“天宫二号”相对于地球是静止的【考点】53：运动和静止的相对性．【分析】在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．【解答】解：A、“天舟一号”与“天宫二号”成功对接后，它们之间没有位置变化，所以是相对静止的．故A错误；B、C、D、“天舟一号”与“天宫二号”成功对接后，它们之间相对于地球有位置变化，所以是运动的，故B正确；CD错误．故选B．2．下列事例中利用声传递能量的是（）A．通过声学仪器接收到的次声波判断地震的方位B．利用超声导盲仪探测前进道路上的障碍物C．利用超声波排除人体内的结石D．利用超声波给金属工件探伤【考点】9N：声与能量．【分析】声音可以传递信息，如：隆隆的雷声预示着一场可能的大雨，“声呐”的利用、医用“B超”等；声音能够传递能量，如：利用声波来清洗钟表等精细的机械，“超声波碎石”等．【解答】解：A、通过声学仪器接收到的次声波等信息判断地震的方位，说明声音可以传递信息，故A错误；B、利用超声导盲仪探测前进道路上的障碍物，说明声音能够传递信息，故B错误；C、利用超声波排除人体内的结石，说明声音能够传递能量，故C正确；D、利用超声波给金属工件探伤，说明声音可以传递信息，故D错误．故选C．3．下列各图所列举的事例中，属于热传递改变物体内能的是（）A．对试管加热，管内水温升高B．冬天搓手，手会变暖C．从滑梯滑下，臀部发热D．迅速压下活塞，筒内气温升高【考点】GA：热传递改变物体内能．【分析】做功与热传递是改变物体内能的两种方式，做功过程是能量的转化过程，热传递是能量的转移过程．【解答】解：A、对试管加热，管内水从酒精灯火焰上吸收热量水温升高，是通过热传递的方式改变水的内能，故A正确；B、冬天搓手，手会变暖，是克服摩擦做功机械能转化为内能的，是通过做功的方式改变物体内能，故B错误；C、从滑梯滑下，臀部与滑梯摩擦，机械能转化为内能，臀部发热，摩擦生热这是利用做功来改变物体内能的，故C错误；D、迅速压下活塞时，对筒内气体做功，机械能转化为内能，筒内气温升高，因此是通过做功改变物体的内能，故D错误．故选A．4．如图所示，早期照相馆里摄影师取景时看到的像是倒立的．有几位同学对此现象展开了讨论（）甲．将照相机靠近两位照相的人，可以看到两位照相人的全身像乙．调整相机和两位照相人之间的距离，人像变小时，应减小相机镜头和胶片之间的距离丙．要使人像更亮，必须在两位照相的人身后进行“补光”丁．现在的相机利用光学或电子技术，把倒立的像转变成正立的，便于观察．A．甲与乙B．甲与丙C．乙与丁D．丙与丁【考点】BE：生活中的透镜．【分析】（1）凸透镜成像规律及其应用之一，当u＞2f，成倒立缩小实像，应用于照相机，物体离凸透镜越近，物体经凸透镜所成的像越大，像离凸透镜越远．（2）补光可以使照片的光亮更亮一些．（3）现在的相机利用光学或电子技术，把倒立的像转变成正立的．【解答】解：甲乙：若要照全身像，是要把成的像变小点，则应使像变小，要使像变小，则必须使物距变大，所以应增大相机和两位照相人之间的距离，物距增大后，像距跟着变小，故乙正确，甲错误；丙：“补光”可以使照片更亮，但若要在两位照相的人身后进行“补光”，则像的背景更亮，而不是人像更亮，故丙错误．丁、现在的相机利用光学或电子技术，把倒立的像转变成正立的，便于观察，故丁正确．故选C．5．空气的成分按体积计算，氮气约占78%，氧气约占21%，根据下表中一些气体密度估算你所在教室里空气的质量，合理的是（）一些气体的密度（0℃，标准大气压）物质氮气氧气二氧化碳氢气密度/（kgm﹣3） 1.25 1.43 1.980.09 A．20kg B．200kg C．1000kg D．2.0×105kg【考点】2B：密度公式的应用．【分析】根据氮气和氧气所占空气体积的百分比，结合氮气和氧气的密度，利用密度公式得出空气质量的表达式，求得空气的密度，然后估算出所在教室的空气的体积，再利用密度公式求得所在教室的空气的质量，最后与各选项对比即可做出判断．【解答】解：设教室里空气的体积为V，为方便计算，空气中其他气体可忽略不计，根据ρ=可得，氮气的质量：m氮=ρ氮V，氧气的质量：m氧=ρ氧V，则空气的质量约为：m=ρ氮V+ρ氧V，空气的密度约为：ρ===ρ氮+ρ氧=1.25kg/m3×+1.43kg/m3×=1.2753kg/m3，一间教室的体积约为V=9m×6m×3m=162m3，所以，教室里空气的质量约为：m′=ρV=1.2753kg/m3×162m3≈207kg．只有B选项与此计算结果最为接近，故ACD错误，B正确．故选B．6．如图所示，让钢球从斜槽上由静止滚下，钢球运动到水平面上碰到静止的木块后，能将木块撞出一段距离．下列说法正确的是（不计空气阻力）（）A．钢球能从斜槽上滚下是因为它具有惯性B．木块被撞得越远，说明钢球对木块做的功越多C．钢球在斜槽上向下滚动时，它的机械能越来越大D．木块被撞出一段距离，说明物体的运动需要力来维持【考点】6L：惯性；EB：功的大小比较；FT：机械能．【分析】（1）钢球能从斜槽上滚下是因为它受到重力的作用；（2）根据W=Fs分析解答；（3）影响动能的影响因素是物体的质量和物体运动的速度，影响重力势能的因素是物体的质量和物体的高度，其中动能和势能统称为机械能．（4）力是改变物体运动状态的原因，不是维持物体运动状态的原因．【解答】解：A、钢球能从斜槽上滚下是因为它受到重力的作用，而不是因为它具有惯性．故A错误；B、根据W=Fs可知，木块被撞得越远，说明钢球对木块做的功越多．故B正确；C、钢球在斜槽上向下滚动时，不计空气阻力，但钢球还受到摩擦力作用，钢球滚下时需要克服摩擦力做功，有一部分机械能转化为内能，所以，钢球的机械能会减少．故C错误；D、木块被撞出一段距离，是因为木块受到力的作用，其运动状态发生了变化，不能说明物体的运动需要力来维持．故D错误．故选B．7．如图所示，用力将图钉按在墙壁上，下列说法正确的是（）A．手指对钉帽的压力小于墙壁对钉尖的压力B．手指对钉帽的压力大于钉尖对墙壁的压力C．手指对钉帽的压强等于钉尖对墙壁的压强D．钉尖对墙壁的压力和墙壁对钉尖的压力是相互作用力【考点】81：压力及重力与压力的区别；6S：平衡力和相互作用力的区分；83：压强大小比较．【分析】利用以下知识分析解答：（1）固体可以传递力；（2）相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上．（3）根据p=可知，压力相同时，受力面积越大，压强越小．【解答】解：B、固体可以传递压力，用手给钉帽施加压力，图钉会把这个力大小不变的传递给墙壁，所以手指对钉帽的压力等于钉尖对墙壁的压力．故B错误；C、手指对钉帽的压力等于钉尖对墙壁的压力，而钉帽的面积较大，即受力面积较大，根据p=可知，手指对钉帽的压强小于钉尖对墙壁的压强．故C错误；D、钉尖对墙壁的压力和墙壁对钉尖的压力，它们大小相等、方向相反、作用在不同物体上，是一对相互作用力，故D正确；A、由BD的解答可知，手指对钉帽的压力等于钉尖对墙壁的压力，而钉尖对墙壁的压力等于墙壁对钉尖的压力，所以，手指对钉帽的压力等于墙壁对钉尖的压力．故A错误故选D．8．如图所示是试验中的无人驾驶太阳能汽车，下列有关说法不正确的是（）A．太阳能是一种不可再生能源B．太阳能电池将太阳能直接转化为电能C．测试人员可以通过电磁波远程操控汽车D．太阳能汽车在快速行驶时对地面的压力比静止时小【考点】K2：能源的分类；8K：流体压强与流速的关系；D2：电磁波的传播；KA：太阳能的转化．【分析】（1）像风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源；（2）太阳能电池把太阳能转化为电能；（3）远程操控是靠发射电磁波来实传递信息的；（4）车子静止在水平面上，车子对路面的压力等于重力，当流线型的车子快速行驶时，产生升力，车子对地面压力减小．【解答】解：A、太阳能能够源源不断的从自然界得到的能源，是可再生能源，故A错误；B、太阳能电池将太阳能转化为电能，故B正确；C、试验中测试人员是通过电磁波远程操控太阳能汽车的，故C正确；D、太阳能汽车外型是流线型，当汽车高速行驶时，相同时间内，空气经过上方的路程比下方路程长，流速大，根据“流速越大压强越小”原理可知，流过汽车的空气产生向上的压强差，所以汽车行驶时对地面压力比静止时小，故D正确．故选A．9．如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列现象描述正确的是（）A．导线ab竖直向上运动时，电流表指针会偏转B．导线ab竖直向下运动时，电流表指针会偏转C．导线ab从图中所示位置斜向上运动时，电流表指针不会偏转D．导线ab分别水平向右和水平向左运动时，电流表指针偏转的方向相反【考点】CQ：产生感应电流的条件．【分析】解答本题要求知道产生感应电流的条件，电磁感应现象原理告诉我们，闭合电路的一部分导体在做切割磁感线运动时，会产生感应电流，由此可知产生电流的条件之一是导体做切割磁感线运动．且所产生的感应电流的方向与磁场的方向和导体运动的方向有关．【解答】解：A、导线ab竖直向上运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故A错误；B、导线ab竖直向下运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故B错误；C、导线ab从图中所示位置斜向上运动，此时导线ab做切割磁感线运动，所以在电路中会有感应电流，电流表指针会偏转，故C错误；D、导线ab分别水平向右和水平向左运动时，即在磁场方向不变的情况下，改变导体的运动方向，感应电流的方向会改变，则电流表指针偏转的方向相反，故D正确．故选D．10．关于家庭电路及安全用电，下列说法正确的是（）A．低于220V的电压对人体都是安全的B．只有人体接触带电体时才会发生触电事故C．试电笔是用来测试物体是带正电还是带负电的D．用电器使用三线插头是防止漏电而采取的安全措施【考点】IV：安全用电原则．【分析】（1）不高于36V的电压对人体才是安全的；（2）安全用电的原则：不接触低压带电体，不靠近高压带电体．（3）试电笔的作用是检验物体是否带电；（4）三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳．【解答】解：A、经验证明，只有不高于36V的电压对人体才是安全的，故A错误；B、人体不接触带电体时，也有可能发生触电事故，故B错误；C、试电笔是用来测试物体是否带电，不能检测物体带正电还是带负电，故C错误；D、家庭电路安装漏电保护器、用电器使用三线插头都是为了防止漏电而采取的安全措施，故D正确．故选D．11．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（）A．左侧容器中电阻丝的阻值比右侧容器中的大B．该装置用来探究电流通过导体产生的热量跟电流大小的关系C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的【考点】JH：焦耳定律．【分析】（1）由焦耳定律Q=I2Rt可知，Q与I、R及t有关，故应采用控制变量法进行分析；（2）电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法．【解答】解：A、容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，由焦耳定律Q=I2Rt可知，左边容器中的电阻小于右边容器中的电阻，故A 错误；B、C、在装置中，容器中的两个电阻丝串联，通过它们的电流I与通电时间t 相同，左边容器中的电阻与右边容器中的电阻，所以实验是为了探究电流产生的热量与电阻大小的关系，故B错误，C正确；D、U形管中液面高度发生变化是因为透明容器中密封着等量的空气的热胀冷缩造成的，故D错误．故选C．12．如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样．当开关S1，S 2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3，R1消耗的功率为P1，电路消耗的总功率为P；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′，R1消耗的功率为P1′，电路消耗的总功率为P′．此时灯泡L恰好正常发光．已知U1：U3=2：3，U1′：U3′=5：2．下列表达式不正确的是（）A． =， = B． =， =C． =， =D． =， =【考点】IH：欧姆定律的应用；JA：电功率的计算．【分析】当开关S1，S2都闭合，滑片P移到最左端时，R1、R2串联，已知电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3，R1消耗的功率为P1，电路消耗的总功率为P，根据欧姆定律和电功率的有关公式分析解答；当开关S 1闭合，S2断开，滑片P移到最右端时，小灯泡L与R1串联，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′，R1消耗的功率为P1′，电路消耗的总功率为P′，此时灯泡L恰好正常发光，小灯泡两端的电压就是6V，可求此时电流，已知U1：U3=2：3，U1′：U3′=5：2，结合欧姆定律和电功率的有关公式分析解答．【解答】解：当开关S1，S2都闭合，滑片P移到最左端时，R1、R2串联，已知电流表的示数为I，由欧姆定律，I=；电压表V1、V2和V3的示数分别为U1、U2和U3，电压表V1测R1的电压，U1=IR1=×R1；电压表V2测R2的电压，U2=IR2=×R2；由于L被短路，电压表V3测R2的电压；U3=U2；由已知U1：U3=2：3，所以U1：U2=2：3，R1：R2=2：3，电源电压，U=U1+U2=2U+3U=5U；所以==；R 1消耗的功率为P1，P1=I2R1，电路消耗的总功率为P，P=I2（R1+R2）；当开关S1闭合，S2断开，滑片P移到最右端时，小灯泡L与R1串联，此时灯泡L恰好正常发光，小灯泡两端的电压就是6V，小灯泡的电阻：RL ===12Ω，IL===0.5A，电流表的示数为I′，根据串联电路电流的特点：I′=IL=0.5A，电压表V1测量的是电源两端的电压，U1′=U；电压表V2测量的是滑片P移到最右端时R2导线电压，U2′=0V；电压表V3测量的也是小灯泡两端的电压，U3′=UL=6V；已知U1′：U3′=5：2，U：U3′=5：2，U===15V，由串联分压公式可得， =， =，解得R1=18Ω，由R1：R2=2：3，解得R2=27Ω，R 1消耗的功率为P1′，P1′=I1′2R1=（0.5A）2×18Ω=4.5W，电路消耗的总功率为P′，P′=UI′=15V×0.5A=7.5W；由R1=18Ω，R2=27Ω，U=15VI===A，U1=IR1=A×18Ω=6V，U2=IR2=A×27Ω=9V，U3=U2=9V，R 1消耗的功率为P1，P1=I2R1=（A）2×18Ω=2W．电路消耗的总功率为P，P=I2（R1+R2）=（A）2×（18Ω+27Ω）=5W；所以A、==， ==，故A错误；B、==， ==，故B正确；C、==， ==，故C正确；D、D、==， ==，故D正确．故选A．二、非选择题13．今年举行的武汉马拉松吸引了两万多名国内外选手参赛．如图为选手们通过建成通车60周年的武汉长江大桥时的情景．半程马拉松距离约21km，排名第一的选手用时约70min，这名选手跑完半程马拉松的平均速度为 5 m/s．赛前气象部门实施人工降雨，有效减轻了赛事当天降雨量．人工降雨的方式之一是将干冰投撒到云层中，干冰升华时从周围吸收大量的热，使空气中的水蒸气液化成小水滴或凝华成小冰晶，下落而形成雨．【考点】6D：变速运动与平均速度；1M：液化及液化现象；1P：升华和凝华的定义和特点．【分析】（1）已知路程和时间，利用v=计算他全程的平均速度；（2）物体由固态变为气态的过程叫升华，升华吸热；物质由气态变为固态叫凝华，凝华放热；物体气态变为液态的过程叫液化，液化放热．【解答】解：（1）s=21km=21000m，t=70min=4200s，他全程的平均速度是：v===5m/s；（2）人工降雨是将干冰投撒到云层中，在常温下就可以升华为气态，从周围吸收大量的热，使空气中的水蒸气遇冷液化成小水滴或凝华成小冰晶，下落而形成雨．故答案为：5；升华；液化；凝华．14．如图所示是一种水位自动报警器的原理图．水位没有达到金属块A时，灯L1亮；水位达到金属块A时，由于一般的水是导体，灯L2亮．【考点】CF：电磁继电器的组成、原理和特点．【分析】电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的；只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合；当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合；这样吸合、释放，从而达到了在电路中的导通、切断的目的．【解答】解：当水位下降没有达到金属块A时，使控制电路断开，电磁铁失去磁性，弹簧拉着衔铁使动触点与上面的静触点接触，工作电路接通，则L1亮．当水位上涨时，水与金属A接触，由于水是导体，使控制电路接通，电磁铁吸引衔铁，使动触点与下面的静触点接触，工作电路接通，则 L2灯发光．故答案为：L1；导体； L2．15．图1是“比较不同物质吸热的情况”的实验装置．两个相同的烧杯中分别装有质量相等的水和食用油．（1）选用两个相同规格的电加热器加热，目的是使水和食用油在相等时间内吸收的热量相同．。

湖北省随州市中考物理试卷参考答案与试题解析一、第Ⅰ卷（每题只有一个选项符合题意。

1-10题为生物学学科试题，11-18题为化学学科试题，19-26题为物理学科试题。

1-18题每题2分，19-26题每题3分）1．（2012•随州）下列关于声现象的说法准确的是（）A．声音不能在液体中传播B．声音的传播速度与介质相关，与温度无关C．音调是由振动物体振动的频率决定的D．超声波不是声波考点：频率及音调的关系。

专题：应用题。

分析：解决此题要知道：声音的传播需要介质，声音在不同介质中传播的速度是不同的，在固体中的传播速度最快，液体中的传播速度稍慢，气体最慢，同一介质还与温度相关；音调与频率相关，频率越高，音调越高．声波分为超声波和次声波．解答：解：A、声音能够在液体中传播，故A错误；B、声音的传播速度与介质相关，也与温度相关，故B错误；C、音调是由振动物体振动的频率决定的，频率越高，音调越高，故C错误；D、声波分为超声波和次声波，超声波也是声波，故D错误；故选C．点评：此题主要考查声音在不同介质中的传播速度，以及频率与音调的关系，要结合声学知识实行分析解答，属于基础知识．2．（2012•随州）相关信息的传播与信号的应用下列叙述准确的是（）A．地球同步通信卫星相对地球是静止不动的B．模拟信号比数字信号抗干扰水平强C．电视机遥控器发出的是紫外线D．电磁波不能在真空中传播考点：运动和静止的相对性；红外线；电磁波的传播。

专题：应用题。

分析：（1）运动和静止是相对的．判断一个物体的运动状态，关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的．（2）根据数字信号和模拟信号的特点，以及数字信号的优点来分析此题．（3）紫外线的用途：紫外线能使荧光物质发光；紫外线能杀菌；紫外线能促使维生素D的合成．（4）电磁波能够在真空中传播．解答： A、我国发射的地球同步卫星，与地球的相对位置没有发生改变，所以这类卫星相对于地球是静止不动的；故本选项准确B、数字信号与模拟信号相比具有不失真、抗干扰、能加密、易储存等优点，故本选项错误．C、电视机遥控器发出的是红外线，故本选项错误．D、电磁波是能够在真空中传播的，故本选项错误．故选A．点评：（1）此题涉及到运动和静止性、红外线、电磁波的传播等知识点，综合性较强，是中考常见题型．（2）分析A选项时要注意抓住参照物这个中心，实行灵活处理和分析，理解“同步”是解答此题的关键．3．（2012•随州）下列现象中属于凝华现象的是（）A．雾的形成B．霜的形成C．水结成冰D．露的形成考点：生活中的凝华现象。

湖北省随州市中考物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共8题；共16分)1. （2分）(2019·临沂) 对下列各物理量的估测，最接近实际的是（）A . 一只麻雀的质量约3kgB . 成人正常行走的步长约50mmC . 中学生上一层楼做功约1800JD . 电视机正常工作电流约5A2. （2分） (2019九下·万州月考) 环境的恶化让我们的地球出现了大量的极端天气，爱护我们赖以生存的环境，是每一个地球公民的责任，下列所示的四种自然中的现象中，解释正确的一项是（）A . 冰花是凝固形成的B . 雾凇形成需要吸热C . 冰川消融是液化现象D . 河床干涸是因水分蒸发3. （2分）(2017·吉林) 如图所示，属于光的反射现象的是（）A . 放大的字B . 水中的倒影C . 钢笔错位D . 墙上手影4. （2分）关于太阳能的下列说法中，不正确的是（）A . 太阳能是可供人类利用的一种新能源，它是一次能源B . 太阳能分布广阔，获取方便，处处可利用C . 太阳能安全、清洁，利用太阳能不会给环境带来污染D . 对于人类来说，太阳能可以说是一种取之不尽、用之不竭的永久性能源5. （2分） (2017八下·文登期中) 如图所示的四种情景中，所使用的杠杆可以省距离的杠杆是（）A . 羊角锤B . 食品夹C . 核桃钳D . 瓶起子6. （2分）下列有关分子动理论的说法中，正确的是（）A . 扩散只能在气体或液体中进行B . 物体内分子之间的引力和斥力是同时存在的C . 一个物体的内能增加，一定有另一个物体的内能减少D . 物体内部大量分子的热运动越剧烈，物体的温度就越高7. （2分）清华大学的虞昊教授致力于第三代照明技术——LED灯的普及工作。

LED灯的能耗小，造价低廉，使用寿命长。

虞昊自制的LED台灯，用电压为6伏的电源供电，正常工作电流为300毫安。

2017年湖北省随州市中考物理试卷D13．（3分）如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．14．（3分）某同学用通电导线在瓷勺的长柄上绕上很多匝，再将其放在光滑的方形瓷盘上便成了“自制司南”．他将随州市地图按实际方位平铺在水平桌面上，将自制司南放在地图上，司南的长柄成功地指向南方．请在图中A、B两导线端之间画出几匝绕线（注意勺体中电路里电源的极性）．15．（3分）随州某学校物理小组设计实验，探究“酒精、煤油、汽油”的热值（如图）．甲、乙、丙装置完全相同，水的质量和初温及待测燃料的质量也相同．通过测量全部燃料充分燃烧后水的末温（均未达到沸点）t甲＜t乙=t丙，可以粗略知道它们的热值q大小关系为：．（填选项编号）A．q甲＞q乙＞q丙B．q甲＞q乙=q丙C．q甲＜q乙=q丙．16．当烛焰、凸透镜、光屏处于如图所示的位置时，在光屏上恰好得到一个淸晰的像．则可以断定此凸透镜的焦距 f 20cm （选填“＞”或“=”或“＜”号）．17．（4分）为了探究不同情形下小灯泡的灯丝电阻，某课外小组设计了如图甲电路图．小灯泡上标有“2.5V，0.25A”，没有找到滑动变阻器而用三个定值电阻代替，开关是旋转式单刀三掷开关．（1）按图甲的设计在图乙中加画一根导线；（2）当图乙连线完毕后，将开关旋转至某个接触点时，电表盘面出现了图丙指示，则此时读数为V；（3）同学们发现，随着小灯泡两端电压下降，灯丝电阻减小，这是因为．18．（4分）为了测量某种液体的密度，“艾学习”同学设计了如下实验步骤：A．用测力计测出小金属块在空气中的重力为GB．将适量的待测液体倒入量筒中，读数为V1C．将测力计下面所挂小金属块完全浸没在量筒里的液体中，静止时测力计读数为F1D．记下金属块浸没在液体中时，量筒内液面处读数为V2．E．快速提起液体中的小金属块，读出此时测力计示数为F2和量筒液面处读数为V3．问题：（1）为减少误差，合理的实验顺序编号为；（2）用实验步骤中的测量值符号（和g）表示该液体的密度ρ=．19．（8分）小洋妈妈在国外旅游时买了一台家用智能电热马桶盖（如图甲），小洋从此立志学好物理，长大后创新设计推进“中国造”．图乙是小洋设计的便座加热电路，R1和R2是两个定值电阻（表示两个电热丝），单刀双掷开关S2可接a或b，该电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能（见下表）．S1断开断开闭合闭合S2接b接a接a接b功率P0=0P1=22W P2=44W Px（1）求R1和R2的阻值；（2）求出表中的“Px”；（3）老年人在冬天坐上冰冷的马桶是很难受的，假设小洋想让马桶圈的温度升高4℃，则用“中温挡”加热的方式需要多长时间．（设电热丝发热全部被马桶圈吸收，马桶圈的质量m=500g，马桶圈材料的比热容c=0.44×l03J/（kg•℃））20．（8分）不计自重的钓鱼杆ABCD，在钓鱼时杆的前段CD部分自然弯曲，杆的后部ABC部分保持直线状态（情景如图甲）．物理模型分析图如图乙，一个金属鱼模型（重力FG=20N）系在钓鱼线DE的下端，当模型鱼浸没在水中静止时钓线的拉力FD=18N，此时杆ABC部分与水平面成30°角，钓鱼者一手握在B点，一手握在A端，A端到竖直钓线的距离AP=3.75m，钓鱼者对A端施加竖直向下的力记作FA，已知AB=m．（1）求金属鱼模型所受到的浮力：（2）将钓鱼杆ABCD当作杠杆研究，若以B点为支点，画出动力臂BA′（l1）和阻力臂BP′（l2），计算出FA的大小；（3）若以A端为支点研究杠杆ABCD，判断人手对B点的“拉抬力”FB与钓线的拉力FD的大小关系并说明理由．2017年湖北省随州市中考物理试卷参考答案与试题解析一、选择题1．通过初中物理的学习，同学们知道了一些物理学家以及他们的研究成果，以下叙述错误的是（）A．牛顿第一定律是牛顿直接从自己做的实验中得出的结论B．欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究并得到了正确的结论C．焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”D．奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象【分析】（1）牛顿第一定律是在实验的基础上经过科学的论证而得出的．不能用实验直接验证，但经受了实践的检验，是大家公认的力学基本定律之一．（2）欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究；（3）焦耳得出了焦耳定律．（4）奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象．【解答】解：A、“一切物体在没有受到力的作用时，总保持静止或匀速直线运动状态”牛顿第一定律．由于没有不受力的物体，所以牛顿第一定律无法用实验直接验证．故A错误；B、欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究并得到了正确结论，欧姆定律就是欧姆得出的．故B正确；C、焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”，即焦耳定律，故C正确；D、奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象．故D正确．故选A．2．课本中的插图“太阳能凉帽，电池板把太阳能转化为扇叶的动能”（如图），引发了小聪一些联想，他的下列表达错误的是（）A．太阳能实质上是太阳内部核反应释放出的能量B．太阳能为“二次能源”，也是不可再生能源C．太阳光中的可见光是电磁波D．太阳光可以在真空中传播【分析】①太阳内部的能量来自于核聚变反应，即热核反应；②直接从自然界获取的能源为一次能源，如太阳能、核能等；由一次能源转化而来的能源为二次能源；能够从自然界源源不断获得或可重复利用的能源是可再生能源，不能够从自然界源源不断获得或不可重复利用的能源是不可再生能源；③可见光和不可见光都属于电磁波．电磁波的传播不需要介质．【解答】解：A、在太阳内部具有高温高压的环境，可以产生聚变反应，从而放出大量的能量．故A正确；B、在太阳内部，氢原子核在超高温下发生核聚变，释放出巨大的核能，这就是太阳能，所以太阳能不是二次能源，而是直接从自然界获取的一次能源，是可再生能源．故B错误；C、电磁波是一个大家族，太阳光属于电磁波的一种．故C正确；D、电磁波的传播不需要介质，太阳光本质是电磁波，所以可以在真空中传播．故D正确．故选B．3．随州市广水一中物理老师程军涛在CCTV科技节目中展示了自制教具“用锡纸记录声音“，赢得了亿万观众的赞叹（如图）．对着纸纸筒唱歌，纸筒底部的振针在移动的锡纸上留下深浅不一的刻痕从而记录下声音．复原声音时，振针经过刻痕带动纸筒振动发声重现歌声．以下说法正确的是（）A．这是魔术节目，用障眼法使观众把“假的”当成了“真的”B．利用声波是电磁波的特性和锡纸导电的特点，将声音电流记录下来C．声波具有能量，响度越大刻痕越深D．用显微镜仔细观察刻痕，刻痕里记录着歌词汉字【分析】声音可以传递信息，也可以传递能量．【解答】解：复原声音时，振针经过刻痕带动纸筒振动发声重现歌声，这不是魔术，其原理是声波具有能量，响度越大刻痕越深，但刻痕里没有歌词文字，故C正确．故选：C．4．如图，小明站在白云湖边看到小鱼在水中游动，同时发现一只“鸟”在水中飞翔，似乎在模仿水面上方另一只鸟的飞翔动作．以下说法正确的是（）A．小明看到的鱼是光的反射形成的虚像B．小明看到的鱼是光的折射形成的实像C．水中的“鸟”到水面的距离小于空中的鸟到水面的距离D．如果此时下雨，水面折皱，水中的“鸟”和鱼都“不见了”，但光的反射和折射规律不会改变，只是不能形成清晰的像【分析】①要解决此题，需要掌握平面镜成的像是与物体等大的虚像，知道平面镜成像是由于光的反射形成的．②要掌握光的折射现象．我们看到水中的物体，其实看到的是物体的虚像，是由光的折射形成的．③光的反射分为漫反射和镜面反射两类，镜面反射和漫反射的相同点就是都遵循反射定律．【解答】解：（1）因为鱼儿是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛，我们看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的，故AB错误；（2）水面相当于平面镜，因为平面镜所成的像是正立、等大的虚像，物体和像关于平面镜对称，物体动，像随之动，所以水中的“鸟”到水面的距离等于空中的鸟到水面的距离．故C错误；（3）如果此时下雨，水面折皱，将发生漫反射，漫反射的光线射向各个方向，反射光线没有射向人的眼睛，所以水中的“鸟”和鱼都“不见了”，但光的反射和折射规律不会改变，只是不能形成清晰的像，故D正确．故选D．5．（3分）在下列物态变化现象中，属于凝华的是（）A．刚出冷库的冻肉比原来重B．放在衣柜里的樟脑丸变小了C．秋天的下半夜，草尖上、花瓣上出现露珠D．冬天，打开家里浴室的热水阀门，旁边的镜面很快“模糊不清”了【分析】凝华指的是物质由气态直接变为固态的过程．【解答】解：A、刚出冷库的冻肉比原来重，是在冷库中的水蒸气遇冷凝华在冻肉表面，使总重变大．故A符合题意；B、樟脑丸变小，由固态直接变成气态，是升华现象．故B不符合题意；C、露珠是空气中的水蒸气遇冷液化形成的小水珠．故C不符合题意；D、镜面温度比较低，温度较高的水蒸气遇到温度低的镜面发生液化，形成小水滴，使得镜面很快“模糊不清”了．故D不符合题意．故选A．6．以下说法正确的是（）A．如图甲，量筒里上方清水和下方蓝色硫酸铜溶液静置几天，界面模糊．扩散现象主要原因是分子引力B．如图乙，两个底面很平、很干净的铅柱压在一起后好像“粘”成一个整体，甚至在下面挂上重物也拉不开．主要说明分子是不停运动的C．如图丙，玻璃片重为G，当测力计显示的力比G大很多时，仍然不能将玻璃片从水面提起．主要说明水分子和水分子之间有引力，玻璃分子与玻璃分子之间有引力D．如图丁，两位同学分别握住处于原长的弹簧的两端，可以将人比作组成某些物质的分子，物质被压缩，分子间表现出斥力；物质被拉伸，分子间表现为引力【分析】物质是由分子组成的，分子在永不停息地做无规则运动，分子之间总同时存在相互作用的引力和斥力，其中当分子间的距离大于平衡距离时，表现为引力；分子间的距离小于平衡距离时，表现为斥力．【解答】解：A、分子永不停息地做无规则运动．图中量筒里上方清水和下方蓝色硫酸铜溶液静置几天，界面变得模糊，是分子扩散的结果，说明了分子是运动的．故A错误；B、分子之间存在引力，所以将两个底面很平、很干净的铅柱压在一起后好像“粘”成一个整体，甚至在下面挂上重物也拉不开．故B错误；C、同种物质的分子之间存在引力，不同物质的分子之间也存在引力．放入水中的玻璃板被拉起时，弹簧测力计显示的示数比G大得多，说明玻璃板分子和水分子之间有引力．故C错误；D、分子之间的引力和斥力是同时存在的．如同两位同学分别握住处于原长的弹簧的两端，如果将人比作组成某些物质的分子，物质被压缩，分子间表现出斥力；物质被拉伸，分子间表现为引力．故D正确．故选D．7．图甲是小明的插线板，他发现开关控制着对指示灯和插孔的供电，同时他又发现即使指示灯坏了，只要开关是闭合的插孔仍然有电．他据此画出了开关、指示灯（带保护电阻）、插孔与火线、零线的连接电路原理图（如图乙）．以下说法正确的是（）A．图乙中的指示灯和保护电阻是并联关系B．指示灯（带保护电阻）与插孔是并联关系C．指示灯（带保护电阻）与开关是并联关系D．图甲中插孔之间是串联关系【分析】（1）由题意可知，开关闭合时指示灯会发光，插孔正常通电，如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座可以独立工作、互不影响即为并联，且开关位于干路；（2）插座和灯泡如果是串联，插座不接入用电器时，电路断路，灯泡不能工作；插座接入用电器时，电路是通路，两个家用电器串联在电路中，都不能正常工作．【解答】解：A、由题意可知，图乙中的指示灯和保护电阻是串联关系，故A错误；B、由题意可知，开关闭合时插孔也能正常通电，说明指示灯和插座可以独立工作、互不影响即为并联，且开关位于干路，故B正确；C、指示灯（带保护电阻）与开关是串联关系，故D错误；D、照明电路中，插座和灯泡是并联的，各家用电器之间都是并联的，所以图甲中插孔之间是并联关系．故D错误．故选B．8．如图，水平地面ABOCD，以O点为界，AO段是一种材质，OD段是另一种材质．细线一端系在物体上，绕过轻质滑轮，另一端系在墙上，拉滑轮的水平力F恒为4N，物体经A点开始计时，此后各段路程及耗时见下表．以下说法正确的是（）区间AB BO OC CD距离1m1m 1.5m 2.5m耗时1s1s1s1sA．物体在CD 区间运动的平均速度为2m/sB．物体在BO区间运动时物体受到水平向左4N縻擦力C．物体在OC区间运动过程中，拉力F做的功为3JD．物体在BO区间运动过程中，拉力F做功的功率为1W【分析】（1）利用速度公式v=计算CD段的平均速度；（2）已知拉力大小，根据动滑轮的省力特点，计算摩擦力的大小；摩擦力的方向是与物体相对运动的方向相反；（3）知道物体移动的距离，根据动滑轮特点计算出拉力F移动的距离，根据功的计算公式W=Fs计算拉力F做的功；（4）根据W=Fs计算拉力所做的功，根据P=计算拉力的功率．【解答】解：A、由表中数据知，CD段的路程为2.5m，运动时间为1s，则CD段的平均速度为v===2.5m/s；故A错误；B、由图知，拉力作用在动滑轮的轴上，则摩擦力f=F=×4N=2N；物体向右运动，摩擦力的方向向左；故B错误；C、拉力F移动的距离s1=OC=×1.5m=0.75m，拉力F做的功W1=Fs1=4N×0.75m=3J；故C正确；D、拉力F移动的距离s2=BO=×1m=0.5m，拉力F做的功W2=Fs2=4N×0.5m=2J，拉力F做功的功率P===2W；故D错误．故选C．9．如图，在水平桌面上竖立着三个柱状物甲、乙、丙，它们的高度均为h，均为实心匀质，甲、乙、丙的底面分别是半径为R的圆面、边长为a的正方形、半径为r的圆面．已知：2R＞a＞2r，它们对桌面的压强P甲=P乙=P丙，则甲、乙、丙材料的密度比较，正确的是（）A．ρ甲＞ρ乙＞ρ丙B．ρ甲=ρ乙＞ρ丙C．ρ甲＜ρ乙＜ρ丙D．ρ甲=ρ乙=ρ丙【分析】柱状物对水面桌面的压力和自身的重力相等，根据密度公式和体积公式、重力公式、压强公式得出对桌面的压强，根据它们的高度和对桌面的压强相等得出密度关系．【解答】解：因水平面上物体的压力和自身的重力相等，所以，三个柱状物对桌面的压强：p======ρgh，因p甲=p乙=p丙，且它们的高度均为h，所以，甲、乙、丙材料的密度关系为ρ甲=ρ乙=ρ丙．故选D．10．同一物体（质量为m）先用滑轮组（如图甲）匀速提升，后沿斜面（如图乙）匀速提升，两次提升高度均为h，两次拉力大小均为mg，斜面长AB=2h，则这两次提升物体的机械效率比较（）A．η甲＞η乙B．η甲＜η乙C．η甲=η乙D．条件不足无法比较【分析】根据有用功、总功和机械效率的公式分析．【解答】解：两次提升物体时，提升物体的高度相同，根据公式W有=Gh可知，有用功是相同的；两次的拉力是相同的，由图可知，有两端绳子拉着动滑轮，则绳子自由端通过的距离为物体上升高度的2倍，即2h；物体在斜面通过的距离为2h，即物体在拉力的距离都是相同的，根据公式W总=Fs可知，总功也相同；有用功相同，总功相同，则根据机械效率的公式可知，机械效率也相同．故选：C．二、非选择题11．（4分）如图，双肩书包、签字水笔、有订书钉的订书机，都是大家熟悉的学习用品，这些用品的设计制造和使用包含着许多物理知识的应用．试举三例说明．示例：笔卡（笔的挂钩），对衣物或书本的压力大，滑动时摩擦力大，可防止笔的意外脱落．（此例不可再用）（1）书包的肩带设计的很宽，是为了减小对肩部的压强（2）水笔的握笔处用带花纹的软塑料环，是为了增大摩擦力（3）水笔书写时，利用墨水的重力向下的特性，使书写流畅．【分析】结合自己的已有知识和对汽车的了解，可从压强、摩擦力、重力的方向等方面分别举出所涉及到到的物理知识．【解答】解：（1）书包的肩带设计的很宽，是为了减小对肩部的压强；（2）水笔的握笔处用带花纹的软塑料环，是为了增大摩擦力；（3）水笔书写时，利用墨水的重力向下的特性，使书写流畅；（4）水笔笔尖的滚珠设计，是通过变滑动为滚动来减小摩擦力的；（5）订书机的尖脚设计是通过减小受力面积的方法来增大压强的．故答案为：（1）书包的肩带设计的很宽，是为了减小对肩部的压强；（2）水笔的握笔处用带花纹的软塑料环，是为了增大摩擦力；（3）水笔书写时，利用墨水的重力向下的特性，使书写流畅；12．（3分）如图，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态．车顶A处滴落的水滴最终落在靠前的B处．车厢地板上的木箱C 始终相对车厢静止．画出木箱C的受力示意图．【分析】根据A下落时的运动状态判定汽车的运动状态，然后对C受力分析，根据力的示意图的画法做出示意图．【解答】解：由题和图示可知，车顶A处滴落的水滴最终落在靠前的B处，相对于A的位置，B的位置更靠前，根据惯性知识可知汽车做的是减速运动；物体C在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力；由于汽车做减速运动，木箱C由于惯性有向前运动的趋势，故小车对C的摩擦力的方向水平向左，如图所示：．13．（3分）如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【分析】当我们用眼睛看水中物体时，是物体所反射的光进入到了我们的眼睛，才看清物体；光的折射规律是当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折；光从水或者其他介质斜射入空气中时，折射光线向远离法线的方向偏折．【解答】解：碗里无水时，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点；沿碗壁缓缓向碗中加水时，当水面到达C处时，能通过D点看到硬币的右边缘B 点，说明由B点射向水面的光线折射后进入了人的眼睛；所以，作图方法为：过C点作水平直线（即水面），与AE交于O点（O为入射点），再过O点作法线，连接BO即为入射光线，则OD为折射光线，如图所示：14．（3分）某同学用通电导线在瓷勺的长柄上绕上很多匝，再将其放在光滑的方形瓷盘上便成了“自制司南”．他将随州市地图按实际方位平铺在水平桌面上，将自制司南放在地图上，司南的长柄成功地指向南方．请在图中A、B两导线端之间画出几匝绕线（注意勺体中电路里电源的极性）．【分析】根据司南的长柄指向南，根据电流的方向和右手螺旋定则判断绕法．【解答】解：从图上看电源在勺子尖端位置，B线是正极，A线是负极，根据司南的长柄指向南，判断出长柄为S极，根据电流的方向和右手螺旋定则判断绕法如图所示：15．（3分）随州某学校物理小组设计实验，探究“酒精、煤油、汽油”的热值（如图）．甲、乙、丙装置完全相同，水的质量和初温及待测燃料的质量也相同．通过测量全部燃料充分燃烧后水的末温（均未达到沸点）t甲＜t乙=t丙，可以粗略知道它们的热值q大小关系为： C ．（填选项编号）A．q甲＞q乙＞q丙B．q甲＞q乙=q丙C．q甲＜q乙=q丙．【分析】燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来体现燃料燃烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小．【解答】解：由题意可知，在燃烧了质量相等的酒精、煤油和汽油，加热三个烧杯中质量相等的水时，甲杯水的温度升高的较低，即酒精燃烧产生的热量少，所以酒精的热值小，乙和丙两杯水升高的温度相同，且高于甲杯水升高的温度，说明煤油和汽油的热值相同，且大于酒精的热值；故C正确．故选C．16．当烛焰、凸透镜、光屏处于如图所示的位置时，在光屏上恰好得到一个淸晰的像．则可以断定此凸透镜的焦距 f ＜ 20cm （选填“＞”或“=”或“＜”号）．【分析】根据光屏上像的性质判定物距和焦距的关系．【解答】解：由图可知，此时的物距为40cm，光屏上的像是倒立、缩小的实像，故此时物距应大于2f，即40cm＞2f，则f＜20cm．故答案为：＜．17．（4分）为了探究不同情形下小灯泡的灯丝电阻，某课外小组设计了如图甲电路图．小灯泡上标有“2.5V，0.25A”，没有找到滑动变阻器而用三个定值电阻代替，开关是旋转式单刀三掷开关．（1）按图甲的设计在图乙中加画一根导线；（2）当图乙连线完毕后，将开关旋转至某个接触点时，电表盘面出现了图丙指示，则此时读数为 2.2 V；（3）同学们发现，随着小灯泡两端电压下降，灯丝电阻减小，这是因为灯丝电阻随温度降低而减小．【分析】（1）电压表应并联到灯泡的两端；（2）根据电压表的量程和分度值读数；（3）灯丝电阻会受到温度的影响．【解答】解：（1）电压表应并联到灯泡的两端，如图所示：；（2）电压表的量程为0﹣3V，分度值为0.1V，则电压表示数为2.2V；（3）随着小灯泡两端电压下降，电流减小，灯泡的实际功率减小，灯丝的温度减低，灯丝电阻随温度降低而减小．故答案为：（1）如图；（2）2.2；（3）灯丝电阻随温度降低而减小．18．（4分）为了测量某种液体的密度，“艾学习”同学设计了如下实验步骤：A．用测力计测出小金属块在空气中的重力为GB．将适量的待测液体倒入量筒中，读数为V1C．将测力计下面所挂小金属块完全浸没在量筒里的液体中，静止时测力计读数为F1．D．记下金属块浸没在液体中时，量筒内液面处读数为V2E．快速提起液体中的小金属块，读出此时测力计示数为F和量筒液面处读数为2．V3问题：（1）为减少误差，合理的实验顺序编号为ABCD ；（2）用实验步骤中的测量值符号（和g）表示该液体的密度ρ=．【分析】利用称重法测量金属块受到的浮力，根据量筒的示数可以读出金属块的体积，根据阿基米德原理能得出液体的密度．。
