工程热力学(压气机的热力过程)

格式：ppt
大小：1.21 MB
文档页数：29

下载文档原格式

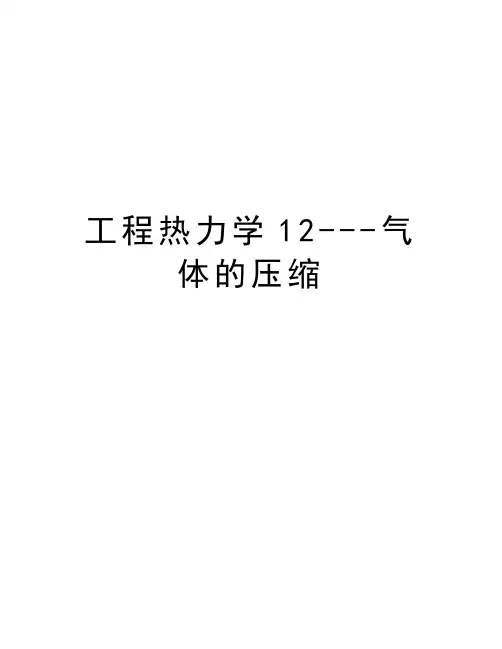

工程热力学12---气体的压缩知识分享

工程热力学12---气体的压缩第十二章气体的压缩通过消耗外功来提高气体压力的设备称为压气机。

压气机在工程、科学研究中具有十分广泛的用途，如动力工程中煤粉的输运和锅炉通风、制冷设备中制冷剂的压缩、风洞实验中高压气体的获得、风动工具（如公共汽车车门的开关、大型内燃机的启动），车胎打气等。

压气机分类：通风机（<0.01MPa表压）按压力范围鼓风机（0.01～0.3MPa表压）压缩机（>0.3MPa表压））活塞式按构造叶轮式（离心式和轴流式）引射式活塞式压气机是通过活塞在气缸中的往复运动来挤压气缸中的气体，从而使气体的压力提高。

叶轮式压气机通过叶轮的旋转，使气体加速，并使高速气体在特定流道中（相当于扩压管）降低流速，从而提高压力。

活塞式压气机和叶轮式压气机的一个显著区别是：活塞式压气机吸气与排气是间歇性的；而叶轮式压气机的压缩过程是在连续流动状态下进行的，即气体不断地流入压气机，在压气机内被压缩后，不断地被排出压气机。

活塞式压气机适用于高压、排量小的场合；而轴流式压气机适用于低压、排量大的场合。

尽管压气机的种类和工作原理多种多样，但是从热力学的观点来看，压缩气体的状态变化并没有什么不同，都是接受外功使气体压缩升压的过程。

12.1 活塞式压气机的工作原理活塞式压气机的示意图和p -v 图（又称示功图）示于图12-1中。

工作三部曲： ①在活塞式压气机的理想工作过程中，气体经过进气阀与排气阀时，不考虑在阀门处的阻力与摩擦力。

当活塞自左止点向右移动时，进气阀门A 打开，气体从缸外被吸入气缸，这是吸气过程（0-1），此时，吸入气体的热力学状态不发生任何变化。

②当到达右止点时，进气阀关闭，活塞在外力作用下向左回行，气缸内的气体被压缩，压力升高，这就是气体的压缩过程（2-3），此时需要消耗外功。

③当活塞左行至某一位置时，气体的压力升高到预定压力2p ，此时排气阀门B 开启，活塞继续左行，把气缸内的气体排到储气罐或输气管道中，直至活塞到达左止点，这是排气过程（2-3）。

工程热力学总复习

O
5
6
1
1
a
2
2
a
s
图11-3 初温t1对ηt的影响
优点：循环吸热温度，，有利于汽机安全。
缺点：对耐热及强度要求高，目前最高初温一般在550℃左右，很少超过600 ℃; 汽x
2a
v
t
h
2、初压p1对热效率的影响
基本状态参数，需要掌握①温标转换②压力测量（转换）③比体积与密度的转换。
04
03
01
02
系统在不受外界的影响的条件下，如果宏观热力性质不随时间而变化，这时系统的状态称为热力平衡状态，简称平衡状态。
系统内部及系统与外界之间的一切不平衡势差（力差、温差、化学势差）消失是系统实现热力平衡状态的充要条件。
k=1.3
νcr=0.577
干饱和蒸汽
k=1.135
关键：状态判断(习题8-2)
流量按最小截面（即收缩喷管的出口截面，缩放喷管的喉部截面）来计算
0
a
q m
c
b
图8-7 喷管流量qm
临界
临界流量
喷管两种计算
设计计算
校核计算
已知
进口参数(p1、t1)、出口背压(pb)、流量qm
喷管形状、尺寸(A2、Acr)、进口参数(p1、t1)、出口背压(pb)
工程热力学
添加副标题
总复习
第一章基本概念
热力系统：人为地分割出来作为热力学分析对象的有限物质系统。外界：系统周围物质的统称。边界(界面)：热力系与外界的分界面。界面可以是真实，也可以是虚拟的；可以是固定，也可以是变化（运动）的。闭口系统:与外界无物质交换，又称控制质量。开口系统:与外界有物质交换，又称控制体积。绝热系统:与外界无热量交换。孤立系统:与外界无能量交换又无物质交换。可以理解成闭口+绝热，但是实际上孤立系统是不存在的。

工程热力学第8讲-第4章-2典型过程装备中的热力过程

h2s h1 h2 ' h1
若为理想气体，且比热容为定值时
C , s
T2s T1 T2' T1
叶轮式压气机的实际效率
t 0.80 ~ 0.90
4.7 膨胀机中的热力过程
膨胀机是利用压缩气体膨胀降压时向外输出机械功使气体温度降低的原理以获得冷量的机械。膨胀机常用于深低温设备中。
1 nn n p1 V1 V4 1 n 1 1 nn n m生产量 v1 p1 1 n 1
1 nn WC n wC v1 p1 1 m生产量 n 1
1 nn n wC,n p1v1 1 n 1
pa p1 p2
时 wC wC,min
pa p2 或 l h p1 pa
最佳增压比
采用最佳增压比进行双级压缩的优点： T2 1、省功
T1
T
p3
p2
p1
1
3’
3 2’
2
2、各缸负荷均匀 3、终温相同，各缸散热量相等
qH
qL
s
双级压缩中间冷却T-s图
分级压缩的级数
省功
有余隙容积的压气机工作过程
工作过程：基本概念：
4-1 1-2 2-3 3-4
余隙容积气体吸入气缸（质量m1）气体压缩：p1p2 活塞排量气体排向储气罐有效吸气容积气体膨胀：p1p2 余隙容积比容积效率
Vc=V3 Vh=V1–V3 Ve=V1–V4 α=Vc/Vh ηv =Ve/Vh
多级压缩和级间冷却
多级压缩和级间冷却是指气体依次在几个气缸中连续压缩，同时为了避免过高的温度和减少气体的比容以降低下一级所消耗的功，在前一级压缩后，将气体引入中间冷却器进行定压冷却至初始温度，然后进行下一级继续压缩，直到所需要的压力为止。作用：降低排气温度，节省功耗，增大容积效率。

工程热力学-第八章压气机的热力过程

可见压气机耗功以技术功计。
➢ 三种压缩过程耗功量
（1）可逆绝热压缩
wC,s wt,s
k 1
k
k
1
RgT1
1
p2 p1
k
（2）可逆多变压缩
wC,n wt,n
n1
n
n
1
RgT1
1
p2 p1
n
（3）可逆定温压缩
wC,T wt,T
RgT1
ln
v2 v1
RgT1 ln
wC h2s h1 Aj2T 2s m
定压线
✓实际压缩过程
不可逆绝热压缩1－2’
wC h2 h1 Aj2T2n wC wC,S h2 h2 Am2S2nm
✓压气机的绝热效率
可逆绝热压缩时压气机所需的功与不可逆绝热压缩时所需的功之比称为压气机的绝热效率，也称为压气机的绝热内效率：
p1 p2
压缩过程中气体终压和初压之比，称为增压比，
即：
p=
p2 p1
wC,s wC,n wC,T
T2,s T2,n T2,T
采用绝热压缩后，比体积较大，需要较大储气罐；温度较高，不利于机器安全运行。
因此要尽量接近定温过程，所以采用水套冷却。
8-2 余隙容积的影响
一、余隙容积
当活塞运动到上死点位置时，活塞顶面与气
工程上采用压气机的定温效率来作为活塞式压气机性能优劣的指标：
即：可逆定温压缩过程消耗的功与实际压缩
过程消耗的功之比
C ,T
wC ,T wC
9－4 叶轮式压气机的工作原理
✓ 活塞式压气机缺点：单位时间内产气量小（转速不高，间隙性的吸气和排气，以及余隙容积的影响）。

工程热力学第章压气机热力过程

工程热力学第章压气机热力过程压气机简介压气机是一种能够将气体压缩到一定压力的机械设备，以提高气体的密度，降低气体体积，增加气体的能量密度。

压气机广泛应用于工业、航空、航天、能源等领域，其热力过程是压气机运行过程中最为关键和复杂的部分之一。

压气机的热力过程是指在压气机运行过程中所涉及的热力学性质和过程，包括压缩过程、加热过程、冷却过程等。

这些过程对于压气机的工作效率、能量损失等方面均有重要影响，因此对于研究和了解压气机的热力过程具有十分重要的意义。

压缩过程及其热力学特性压气机的压缩过程是指将气体从低压缩到高压的过程，这个过程中，气体被压缩，气体能量被转换为压缩机的机械能。

在压缩过程中，混合气体中的温度也会相应地上升，因此需要进行冷却和加热来控制温度。

在压缩过程中，气体的压力和温度随着时间的推移而变化，可以用热力学基本公式进行分析。

对于多级压缩机系统，每一级的压缩过程都会产生一定的温度升高和熵增，因此需要进行冷却，以避免温度升高过快和热损失。

加热过程及其热力学特性压气机的加热过程是指在压缩过程中，由于气体被压缩，使得气体的温度升高，这个过程中，需要将气体冷却至温度不致过高。

在加热过程中，气体通过加热流程，将气体热量转换为机械能。

在压缩过程中，加热的温度也是相对较高的，它需要在多级压缩机系统中进行非常复杂和严密的控制。

在实际的生产和应用中，可以通过改变加热温度、空气流量等多个参数来控制加热过程。

冷却过程及其热力学特性冷却是压缩机系统中非常重要的一个环节，它可以有效降低气体的温度，提高压缩机效率。

一般情况下，采用多级压缩机系统，同时进行冷却和加热的过程。

冷却的过程可以通过多种方式来实现，比如自然冷却、水冷却、空气冷却等。

其中空气冷却是一种比较常见的方式，它可以通过强制通风等方式来实现，从而将气体的温度降低到合理水平。

，压气机的热力过程是压缩机系统中非常重要的一部分，它涉及到气体的压缩、加热和冷却等多个方面，同时需要进行严密的控制和协调，以达到最佳的效果和效率。

工程热力学(第三版)习题答案全解可打印第九章

π
pV 400 ∴ q m = 400 × 1 es = × R g T1 60
可逆定温功压缩功率为：
Wc ,T = − p1V1 ln =−
p2 p1
400 8 π × 0.1 × 10 6 × 0.786 × × 0.3 2 × 0.2 × ln = 15.4 × 10 3 J = 15.4kW s 60 4 1
n = 3× p1 v1 (π n −1 t1 = 20°C
n −1 n
p4 12.5 =3 =5 p1 0 .1
（1） wc = 3wc , L
Q p1 = 0.1MPa
− 1) ∴v =
1 1.3−1 1.3
R g T1 p1
=
287 × 293.15 0.1× 10
6
= 0.8413 m
3
kg kg
− 1] =
1.4 × 0.1× 10 6 × 140 × [6 1.4 − 1
1.4 −1 1.4
− 1] = 327.9 × 10 5 J
h
327.9 ×10 5 = 9108.3W = 9.11KW 3600 p n p1V1 [( 2 ) n −1 p1
n −1 n
（3）多变压缩
Wt , n = Nn = − 1] = 1 .2 × 0.1×10 6 × 140 × [6 1 .2 − 1
V h = 0.009m 3
π =7
1 n
σ = 0.06
1 n
n = 1.3
1
（1） η v = 1 −
Vc (π Vh
− 1) = 1 − σ (π
− 1) = 1 − 0.06 × (7 1.3 − 1) = 0.792

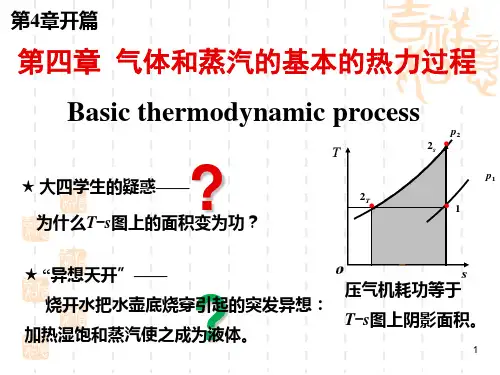

工程热力学第4章气体和蒸汽的基本热力过程

n 1 pv const. 定温过程
(isothermal process; constant temperature process)
n pv const. 定熵（可逆绝热）过程
(isentropic process; reversible adiabatic process)
n v const. 定容过程
1
1
T1 p1 T2 p2
理想气体，定比热，可逆绝热过程。
13
二、过程的 p – v 图及T - s 图
p v
p v
cp cV
p v
(n 0) 0
p n p v n v
p
(n 1)
(n )
n
p v
p
v
.
n=0
n↑
n=1
n=±∞ n=κ
o
v
T T s cs
h cp
T2 T1
T2 T1
2
Tds
1
w
2
pdv
1
2 1
pvdv v
RgT1 ln
v2 v1
wt
2
vdp
1
2 1
vpdv p
RgT1
ln
p2 p1
q u w h wt q w wt 12
4–3 理想气体等比熵（可逆绝热）过程
一、过程方程
Tds δq dh vdp 0 vdp dh cpdT
4–1 研究热力过程的目的及一般方法
一、基本热力过程 (fundamental thermodynamic process)
近似直线
在ln p-lnV 图上有 ln p = -nlnV + c pvn 常数 4

工程热力学思考题参考答案

第八章压气机的热力过程1、利用人力打气筒为车胎打气时用湿布包裹气筒的下部，会发现打气时轻松了一点，工程上压气机缸常以水冷却或气缸上有肋片，为什么答：因为气体在压缩时，以等温压缩最有利，其所消耗的功最小，而在人力打气时用湿布包裹气筒的下部或者在压气机的气缸用水冷却，都可以使压缩过程尽可能的靠近等温过程，从而使压缩的耗功减小。

2、既然余隙容积具有不利影响，是否可能完全消除它答：对于活塞式压气机来说，由于制造公差、金属材料的热膨胀及安装进排气阀等零件的需要，在所难免的会在压缩机中留有空隙，所以对于此类压缩机余隙容积是不可避免的，但是对于叶轮式压气机来说，由于它是连续的吸气排气，没有进行往复的压缩，所以它可以完全排除余隙容积的影响。

3、如果由于应用气缸冷却水套以及其他冷却方法，气体在压气机气缸中已经能够按定温过程进行压缩，这时是否还需要采用分级压缩为什么答：我们采用分级压缩的目的是为了减小压缩过程中余隙容积的影响，即使实现了定温过程余隙容积的影响仍然存在，所以我们仍然需要分级压缩。

4、压气机按定温压缩时，气体对外放出热量，而按绝热压缩时不向外放热，为什么定温压缩反较绝热压缩更为经济答：绝热压缩时压气机不向外放热，热量完全转化为工质的内能，使工质的温度升高，压力升高，不利于进一步压缩，且容易对压气机造成损伤，耗功大。

等温压缩压气机向外放热，工质的温度不变，相比于绝热压缩气体压力较低，有利于进一步压缩耗功小，所以等温压缩更为经济。

5、压气机所需要的功可从第一定律能量方程式导出，试导出定温、多变、绝热压缩压气机所需要的功，并用T-S图上面积表示其值。

答：由于压缩气体的生产过程包括气体的流入、压缩和输出，所以压气机耗功应以技术功计，一般用w c 表示，则w c =-w t由第一定律：q=△h+w t ，定温过程：由于T 不变，所以△h 等于零，既q=w t ，q=T △s ，21lnp p R s g =∆，则有多变过程：w c =-w t =△h-q 所以⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-⎪⎪⎭⎫ ⎝⎛-=-111121n n g c p p T R n n w 绝热过程：即q=0，所以6、活塞式压气机生产高压气体为什么要采用多级压缩及级间冷却的工艺答：由于活塞式压气机余隙容积的存在，当压缩比增大时，压气机的产气量减小，甚至不产气，所以要将压缩比控制在一定范围之内，因此采用多级压缩,以减小单级的压缩比。

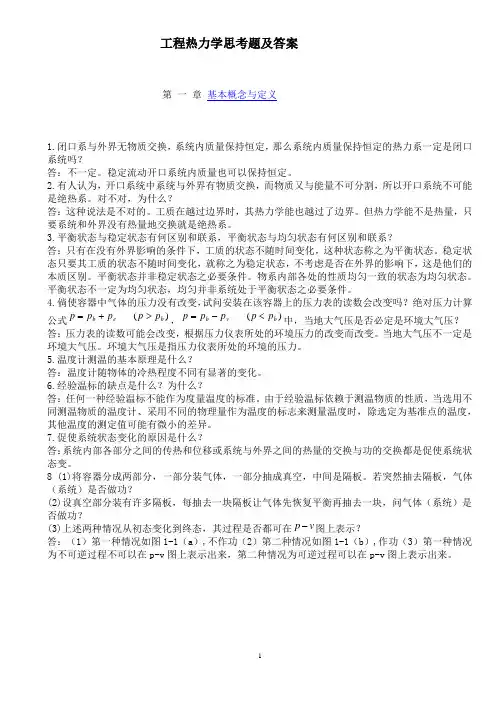

工程热力学思考题及答案(A4)
