【CN209641413U】一种阻水防潮电力电缆【专利】

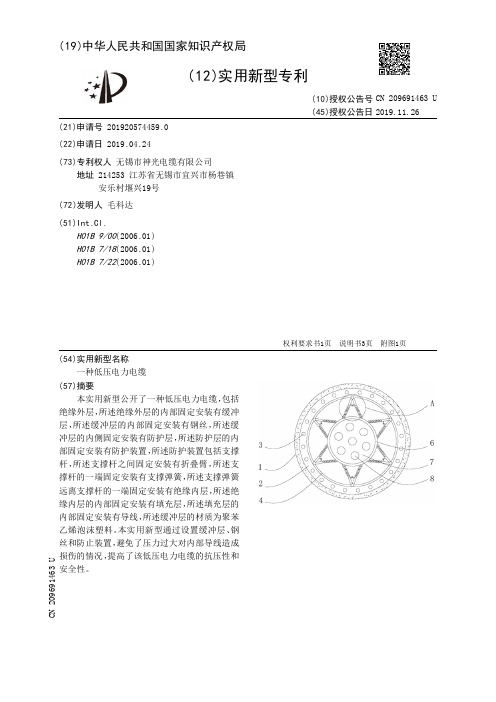

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920574459.0(22)申请日 2019.04.24(73)专利权人 无锡市神光电缆有限公司地址 214253 江苏省无锡市宜兴市杨巷镇安乐村堰兴19号(72)发明人 毛科达　(51)Int.Cl.H01B 9/00(2006.01)H01B 7/18(2006.01)H01B 7/22(2006.01)(54)实用新型名称一种低压电力电缆(57)摘要本实用新型公开了一种低压电力电缆，包括绝缘外层，所述绝缘外层的内部固定安装有缓冲层，所述缓冲层的内部固定安装有钢丝，所述缓冲层的内侧固定安装有防护层，所述防护层的内部固定安装有防护装置，所述防护装置包括支撑杆，所述支撑杆之间固定安装有折叠臂，所述支撑杆的一端固定安装有支撑弹簧，所述支撑弹簧远离支撑杆的一端固定安装有绝缘内层，所述绝缘内层的内部固定安装有填充层，所述填充层的内部固定安装有导线，所述缓冲层的材质为聚苯乙烯泡沫塑料。

本实用新型通过设置缓冲层、钢丝和防止装置，避免了压力过大对内部导线造成损伤的情况，提高了该低压电力电缆的抗压性和安全性。

权利要求书1页 说明书3页 附图1页CN 209691463 U 2019.11.26C N 209691463U权　利　要　求　书1/1页CN 209691463 U1.一种低压电力电缆，包括绝缘外层(1)，其特征在于：所述绝缘外层(1)的内部固定安装有缓冲层(2)，所述缓冲层(2)的内部固定安装有钢丝(3)，所述缓冲层(2)的内侧固定安装有防护层(4)，所述防护层(4)的内部固定安装有防护装置(5)，所述防护装置(5)包括支撑杆(51)，所述支撑杆(51)之间固定安装有折叠臂(52)，所述支撑杆(51)的一端固定安装有支撑弹簧(53)，所述支撑弹簧(53)远离支撑杆(51)的一端固定安装有绝缘内层(6)，所述绝缘内层(6)的内部固定安装有填充层(7)，所述填充层(7)的内部固定安装有导线(8)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920549105.0(22)申请日 2019.04.22(73)专利权人 江苏凯达电缆有限公司地址 214251 江苏省无锡市宜兴市官林镇戈庄村(72)发明人 蒋军熙　卫宇　(74)专利代理机构 江苏圣典律师事务所 32237代理人 贺翔(51)Int.Cl.H01B 9/00(2006.01)H01B 9/02(2006.01)H01B 7/00(2006.01)H01B 7/17(2006.01)H01B 7/18(2006.01)H01B 7/22(2006.01)H01B 7/28(2006.01)H01B 7/282(2006.01)H01B 7/285(2006.01)H01B 7/288(2006.01)H01B 7/29(2006.01)(54)实用新型名称一种风力发电用阻水型电力电缆(57)摘要本实用新型公开了一种风力发电用阻水型电力电缆，包括缆芯，所述的缆芯由多个阻水型绝缘线芯绞合而成；所述的缆芯空隙处填充非导电阻水胶，在缆芯外绕包石墨烯复合高半导电绝缘屏蔽层，在石墨烯复合高半导电绝缘屏蔽层外包覆无纺布隔离层，在无纺布隔离层外绕包半导电阻水带，在半导电阻水带外绕包芳纶纤维层，在芳纶纤维层外绕包缓冲阻电阻水带，在缓冲阻电阻水带外挤包铝塑复合带聚乙烯粘结防水隔离套，在铝塑复合带聚乙烯粘结防水隔离套外编织铝带铠装层，在编织铝带铠装层外绕包缓胀垫层，在吸潮垫层外挤包丁晴橡胶外护套。

本实用新型具有防水、耐油性极好、耐磨性较高、耐热性较好、耐老化、抗风压等性能。

权利要求书1页 说明书3页 附图2页CN 209591640 U 2019.11.05C N 209591640U权　利　要　求　书1/1页CN 209591640 U1.一种风力发电用阻水型电力电缆，包括缆芯，其特征在于：所述的缆芯由多个阻水型绝缘线芯绞合而成；所述的缆芯空隙处填充非导电阻水胶，在缆芯外绕包石墨烯复合高半导电绝缘屏蔽层，在石墨烯复合高半导电绝缘屏蔽层外包覆无纺布隔离层，在无纺布隔离层外绕包半导电阻水带，在半导电阻水带外绕包芳纶纤维层，在芳纶纤维层外绕包缓冲阻电阻水带，在缓冲阻电阻水带外挤包铝塑复合带聚乙烯粘结防水隔离套，在铝塑复合带聚乙烯粘结防水隔离套外编织铝带铠装层，在编织铝带铠装层外绕包缓胀垫层，在吸潮垫层外挤包丁晴橡胶外护套。

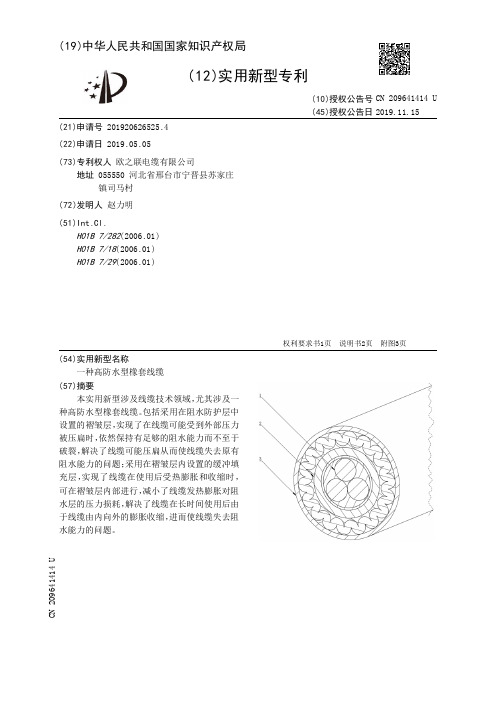

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920626525.4(22)申请日 2019.05.05(73)专利权人 欧之联电缆有限公司地址 055550 河北省邢台市宁晋县苏家庄镇司马村(72)发明人 赵力明　(51)Int.Cl.H01B 7/282(2006.01)H01B 7/18(2006.01)H01B 7/29(2006.01)(54)实用新型名称一种高防水型橡套线缆(57)摘要本实用新型涉及线缆技术领域，尤其涉及一种高防水型橡套线缆。

包括采用在阻水防护层中设置的褶皱层，实现了在线缆可能受到外部压力被压扁时，依然保持有足够的阻水能力而不至于破裂，解决了线缆可能压扁从而使线缆失去原有阻水能力的问题；采用在褶皱层内设置的缓冲填充层，实现了线缆在使用后受热膨胀和收缩时，可在褶皱层内部进行，减小了线缆发热膨胀对阻水层的压力损耗，解决了线缆在长时间使用后由于线缆由内向外的膨胀收缩，进而使线缆失去阻水能力的问题。

权利要求书1页 说明书2页 附图3页CN 209641414 U 2019.11.15C N 209641414U权　利　要　求　书1/1页CN 209641414 U1.一种高防水型橡套线缆，其特征在于：包括线缆芯(1)、内防护层(2)和阻水防护层(3)；所述线缆芯(1)安装在内防护层(2)中，所述内防护层(2)内其他部分设置有内填充层(201)；所述内防护层(2)包括半导体层(202)和绝缘层(203)；所述半导体层(202)安装在绝缘层(203)内；所述阻水防护层(3)包括褶皱层(302)和线缆外壳(304)；所述内防护层(2)设置在阻水防护层(3)内；所述阻水防护层(3)内除内防护层(2)外其他部分设置有缓冲填充层(301)；所述褶皱层(302)安装在线缆外壳(304)内，所述褶皱层(302)和线缆外壳(304)之间设置有外填充层(303)。

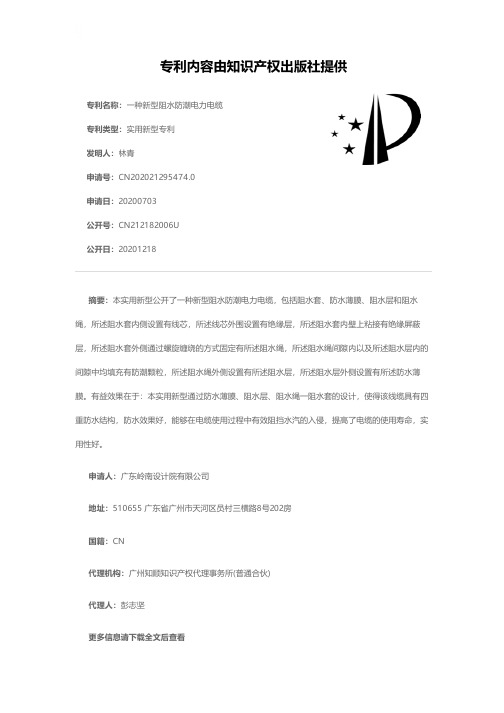

专利名称：一种新型阻水防潮电力电缆专利类型：实用新型专利
发明人：林青
申请号：CN202021295474.0
申请日：20200703
公开号：CN212182006U
公开日：
20201218
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型阻水防潮电力电缆，包括阻水套、防水薄膜、阻水层和阻水绳，所述阻水套内侧设置有线芯，所述线芯外围设置有绝缘层，所述阻水套内壁上粘接有绝缘屏蔽层，所述阻水套外侧通过螺旋缠绕的方式固定有所述阻水绳，所述阻水绳间隙内以及所述阻水层内的间隙中均填充有防潮颗粒，所述阻水绳外侧设置有所述阻水层，所述阻水层外侧设置有所述防水薄膜。

有益效果在于：本实用新型通过防水薄膜、阻水层、阻水绳一阻水套的设计，使得该线缆具有四重防水结构，防水效果好，能够在电缆使用过程中有效阻挡水汽的入侵，提高了电缆的使用寿命，实用性好。

申请人：广东岭南设计院有限公司
地址：510655 广东省广州市天河区员村三横路8号202房
国籍：CN
代理机构：广州知顺知识产权代理事务所(普通合伙)
代理人：彭志坚
更多信息请下载全文后查看。

专利名称：一种阻水防潮电缆专利类型：实用新型专利
发明人：不公告发明人
申请号：CN202020565769.9申请日：20200416
公开号：CN212137254U
公开日：
20201211
专利内容由知识产权出版社提供
摘要：本实用新型实施例公开了一种阻水防潮电缆，具体涉及电缆领域，包括管套，所述管套的一端固定安装有第一接头，所述管套的另一端固定安装有第二接头，所述第一接头与第二接头的规格大小相同，所述第一接头与第二接头的外表面均设置有转钮。

本实用新型通过设置第一卡环、第二卡环、顶针和转钮，在对第一接头与第二接头进行连接时，先将使用工具转动转钮，通过转钮带动螺杆转动，使滑块沿着滑槽向外侧移动，通过滑块带动第一卡环移动，使第一卡环与第二卡环分离，接着将管套的一端放置在第一接头一侧的第二卡环内，然后反向转动转钮，将第一卡环沿着滑槽收回，通过第一卡环与第二卡环将管套的一端夹住，便于对第一接头与管套进行连接。

申请人：无锡市万涵电缆有限公司
地址：214200 江苏省无锡市宜兴市官林镇工业集中区C区
国籍：CN
代理机构：无锡市天宇知识产权代理事务所(普通合伙)
代理人：周舟
更多信息请下载全文后查看。

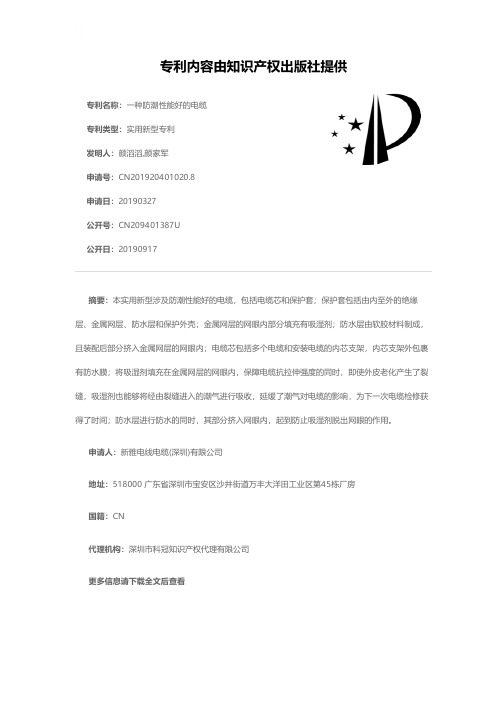

专利名称：一种防潮性能好的电缆专利类型：实用新型专利
发明人：颜滔滔,颜家军
申请号：CN201920401020.8申请日：20190327
公开号：CN209401387U
公开日：
20190917
专利内容由知识产权出版社提供
摘要：本实用新型涉及防潮性能好的电缆，包括电缆芯和保护套；保护套包括由内至外的绝缘层、金属网层、防水层和保护外壳；金属网层的网眼内部分填充有吸湿剂；防水层由软胶材料制成，且装配后部分挤入金属网层的网眼内；电缆芯包括多个电缆和安装电缆的内芯支架，内芯支架外包裹有防水膜；将吸湿剂填充在金属网层的网眼内，保障电缆抗拉伸强度的同时，即使外皮老化产生了裂缝，吸湿剂也能够将经由裂缝进入的潮气进行吸收，延缓了潮气对电缆的影响，为下一次电缆检修获得了时间；防水层进行防水的同时，其部分挤入网眼内，起到防止吸湿剂脱出网眼的作用。

申请人：新雅电线电缆(深圳)有限公司
地址：518000 广东省深圳市宝安区沙井街道万丰大洋田工业区第45栋厂房
国籍：CN
代理机构：深圳市科冠知识产权代理有限公司
更多信息请下载全文后查看。
