伺服电机常用电气测试方法0827

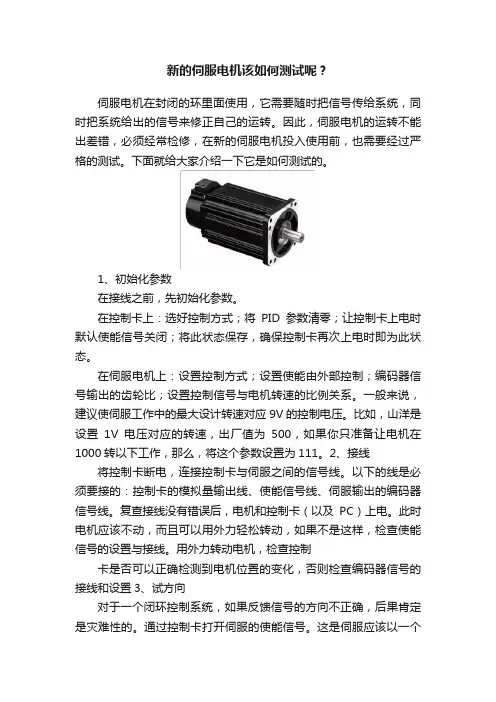

新的伺服电机该如何测试呢？伺服电机在封闭的环里面使用，它需要随时把信号传给系统，同时把系统给出的信号来修正自己的运转。

因此，伺服电机的运转不能出差错，必须经常检修，在新的伺服电机投入使用前，也需要经过严格的测试。

下面就给大家介绍一下它是如何测试的。

1、初始化参数在接线之前，先初始化参数。

在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。

在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。

一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。

比如，山洋是设置1V电压对应的转速，出厂值为500，如果你只准备让电机在1000转以下工作，那么，将这个参数设置为111。

2、接线将控制卡断电，连接控制卡与伺服之间的信号线。

以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。

复查接线没有错误后，电机和控制卡（以及PC）上电。

此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。

用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置3、试方向对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。

通过控制卡打开伺服的使能信号。

这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。

一般控制卡上都会有抑制零漂的指令或参数。

使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。

如果不能控制，检查模拟量接线及控制方式的参数设置。

确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。

如果电机带有负载，行程有限，不要采用这种方式。

测试不要给过大的电压，建议在1V以下。

如果方向不一致，可以修改控制卡或电机上的参数，使其一致。

4、抑制零漂在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。

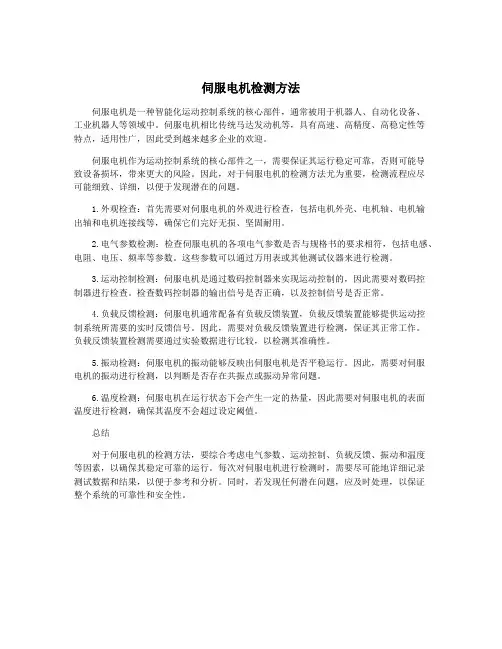

伺服电机检测方法伺服电机是一种智能化运动控制系统的核心部件，通常被用于机器人、自动化设备、工业机器人等领域中。

伺服电机相比传统马达发动机等，具有高速、高精度、高稳定性等特点，适用性广，因此受到越来越多企业的欢迎。

伺服电机作为运动控制系统的核心部件之一，需要保证其运行稳定可靠，否则可能导致设备损坏，带来更大的风险。

因此，对于伺服电机的检测方法尤为重要，检测流程应尽可能细致、详细，以便于发现潜在的问题。

1.外观检查：首先需要对伺服电机的外观进行检查，包括电机外壳、电机轴、电机输出轴和电机连接线等，确保它们完好无损、坚固耐用。

2.电气参数检测：检查伺服电机的各项电气参数是否与规格书的要求相符，包括电感、电阻、电压、频率等参数。

这些参数可以通过万用表或其他测试仪器来进行检测。

3.运动控制检测：伺服电机是通过数码控制器来实现运动控制的，因此需要对数码控制器进行检查。

检查数码控制器的输出信号是否正确，以及控制信号是否正常。

4.负载反馈检测：伺服电机通常配备有负载反馈装置，负载反馈装置能够提供运动控制系统所需要的实时反馈信号。

因此，需要对负载反馈装置进行检测，保证其正常工作。

负载反馈装置检测需要通过实验数据进行比较，以检测其准确性。

5.振动检测：伺服电机的振动能够反映出伺服电机是否平稳运行。

因此，需要对伺服电机的振动进行检测，以判断是否存在共振点或振动异常问题。

6.温度检测：伺服电机在运行状态下会产生一定的热量，因此需要对伺服电机的表面温度进行检测，确保其温度不会超过设定阈值。

总结对于伺服电机的检测方法，要综合考虑电气参数、运动控制、负载反馈、振动和温度等因素，以确保其稳定可靠的运行。

每次对伺服电机进行检测时，需要尽可能地详细记录测试数据和结果，以便于参考和分析。

同时，若发现任何潜在问题，应及时处理，以保证整个系统的可靠性和安全性。

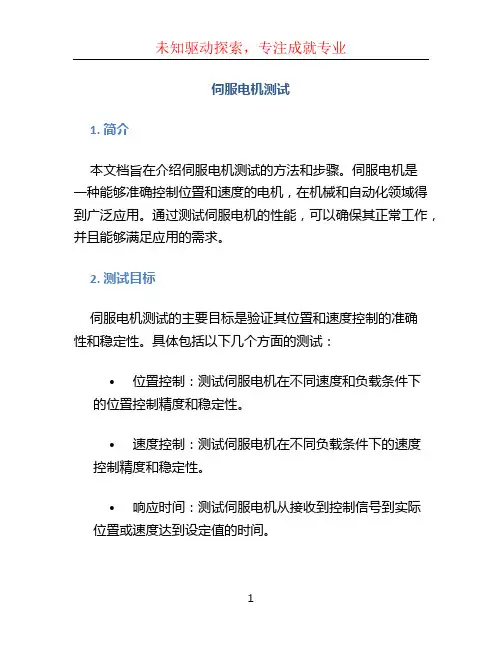

伺服电机测试1. 简介本文档旨在介绍伺服电机测试的方法和步骤。

伺服电机是一种能够准确控制位置和速度的电机，在机械和自动化领域得到广泛应用。

通过测试伺服电机的性能，可以确保其正常工作，并且能够满足应用的需求。

2. 测试目标伺服电机测试的主要目标是验证其位置和速度控制的准确性和稳定性。

具体包括以下几个方面的测试：•位置控制：测试伺服电机在不同速度和负载条件下的位置控制精度和稳定性。

•速度控制：测试伺服电机在不同负载条件下的速度控制精度和稳定性。

•响应时间：测试伺服电机从接收到控制信号到实际位置或速度达到设定值的时间。

3. 测试准备在进行伺服电机测试之前，需要进行以下准备工作：3.1 硬件准备•伺服电机：选择要测试的伺服电机，并确保其安装正确，并与控制器相连。

•控制器：准备一台能够控制伺服电机的控制器，并确保其与伺服电机连接。

•传感器：如果需要测试位置控制精度，可准备相应的位置传感器，并与伺服电机连接。

•负载：准备适当的负载来模拟实际工作条件。

3.2 软件准备•控制软件：下载并安装适用于伺服电机的控制软件，并确保其与控制器连接。

•配置软件：使用控制软件进行参数配置，如PID参数和限位设置。

•测试软件：选择合适的测试软件来执行伺服电机的测试任务。

3.3 测试环境准备•确保测试环境处于合适的温度和湿度条件。

•确保测试环境没有干扰源，如电磁干扰或振动源。

4. 测试步骤以下是进行伺服电机测试的基本步骤：4.1 确认连接首先，确认伺服电机和控制器之间的连接正确，并确保控制器能够与伺服电机通信。

4.2 参数配置使用控制软件对伺服电机进行参数配置，主要包括PID参数的调整和限位设置。

4.3 位置控制测试1.设置一个目标位置。

2.发送控制信号，让伺服电机运动到目标位置。

3.通过传感器读取电机实际位置，并与目标位置进行比较。

4.记录位置误差，并分析其稳定性。

4.4 速度控制测试1.设置一个目标速度。

2.发送控制信号，让伺服电机运动以目标速度。

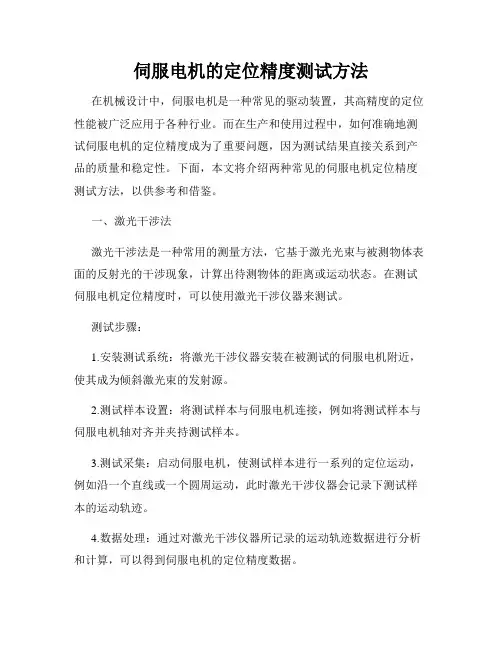

伺服电机的定位精度测试方法在机械设计中，伺服电机是一种常见的驱动装置，其高精度的定位性能被广泛应用于各种行业。

而在生产和使用过程中，如何准确地测试伺服电机的定位精度成为了重要问题，因为测试结果直接关系到产品的质量和稳定性。

下面，本文将介绍两种常见的伺服电机定位精度测试方法，以供参考和借鉴。

一、激光干涉法激光干涉法是一种常用的测量方法，它基于激光光束与被测物体表面的反射光的干涉现象，计算出待测物体的距离或运动状态。

在测试伺服电机定位精度时，可以使用激光干涉仪器来测试。

测试步骤：1.安装测试系统：将激光干涉仪器安装在被测试的伺服电机附近，使其成为倾斜激光束的发射源。

2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本与伺服电机轴对齐并夹持测试样本。

3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时激光干涉仪器会记录下测试样本的运动轨迹。

4.数据处理：通过对激光干涉仪器所记录的运动轨迹数据进行分析和计算，可以得到伺服电机的定位精度数据。

二、码盘反馈法码盘反馈法是另一种常见的测试方法，它基于码盘测量被测伺服电机旋转的角度并反馈给控制系统，实现位置闭环控制。

在测试伺服电机定位精度时，可以使用码盘反馈仪器来测试。

测试步骤：1.安装测试系统：将码盘反馈仪器安装在被测试的伺服电机附近，使其能够测量伺服电机的旋转角度。

2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本夹持在伺服电机的轴上。

3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时码盘反馈仪器会记录下测试样本的位置数据。

4.数据处理：通过对码盘反馈仪器所记录的位置数据进行分析和计算，可以得到伺服电机的定位精度数据。

总结在测试伺服电机定位精度时，激光干涉法和码盘反馈法是两种常见的测试方法，它们都有各自的优缺点和适用范围。

具体选择哪种方法，需要根据测试需要和具体条件进行综合考虑。

伺服电机的控制精度测试方法伺服电机是一种能够根据输入信号进行反馈控制的电机，具有精准、稳定的特点，被广泛应用于工业控制、机器人、自动化设备中。

在实际应用中，准确评估伺服电机的控制精度对于保证机器稳定运行和提高生产效率至关重要。

本文将介绍伺服电机控制精度测试的方法。

一、测试设备准备在进行伺服电机控制精度测试前，我们需要做好以下准备工作：1. 伺服电机及驱动器：确保电机和驱动器正常工作，参数设置正确。

2. 位置传感器：如编码器、光栅尺等，用于获取电机位置反馈信号。

3. 控制器：用于控制电机和记录测试数据，可以使用PLC、单片机或者计算机等。

4. 测试载荷：可以是机械负载，比如负载转台或负载摆杆，也可以是模拟负载，比如电阻器和电容器组成的电路。

二、测试方法伺服电机的控制精度测试方法主要包括位置控制精度测试和速度控制精度测试。

1. 位置控制精度测试位置控制精度测试旨在评估伺服电机在给定位置时的实际运动误差。

具体步骤如下：1.1 设置目标位置：根据实际应用需求，确定目标位置。

1.2 归零操作：将伺服电机回到初始位置，确保起点准确。

1.3 控制方式设定：选择适当的控制方式，如位置模式控制。

1.4 启动伺服控制：根据设定的目标位置和控制方式，启动伺服控制。

1.5 记录测试数据：使用位置传感器获取伺服电机的实际位置数据，与目标位置进行比较，记录实际误差。

1.6 分析数据：根据实际误差数据进行统计分析，可以使用均方根误差（Root Mean Square Error, RMSE）来评估位置控制精度。

2. 速度控制精度测试速度控制精度测试旨在评估伺服电机在给定速度时的实际运行精度。

具体步骤如下：2.1 设置目标速度：根据实际应用需求，确定目标速度。

2.2 归零操作：将伺服电机回到初始位置，确保起点准确。

2.3 控制方式设定：选择适当的控制方式，如速度模式控制。

2.4 启动伺服控制：根据设定的目标速度和控制方式，启动伺服控制。

伺服电机的扭矩测试方法
伺服电机的扭矩是指在运动学控制中，在电机转子上施加的力矩。

测试伺服电机的扭矩是评估电机性能的重要指标之一。

本文将介绍一些常见的测试伺服电机扭矩的方法。

1. 电流测试法
电流测试法是一个简单而有效的测试伺服电机扭矩的方法。

在这种方法中，要使用一个能够读取电流的电流表，将电流表连接到伺服电机的电源线上，并施加伺服控制器。

然后，以一个已知的速度来启动电机，并记录电流读数。

对于已知速度和有序电流读数，可以计算出电机的扭矩。

2. 加载测试法
此方法涉及使用负载来测量伺服电机的扭矩。

要使用一个负载测试仪器，将其连接到伺服电机轴上，并将负载应用于该轴。

然后，以一个已知速度来启动电机，并记录所应用负载和电机的电流读数。

通过这些读数，可以计算出伺服电机在承受负载时的扭矩。

这种方法的优点是可以在实际负载下测试电机扭矩，但缺点是需要额外的仪器和设备。

3. 位移测试法
位移测试法是一种间接测试伺服电机扭矩的方法。

在该方法中，使用一个能够测量伺服电机位置变化的编码器，并记录在一定时间内电机的位移变化和电流读数。

通过这些数据，可以计算出电机扭矩。

这
种方法的缺点是需要精确计算电机位移和测量电流，并且测试结果容易受到电机控制的影响。

以上是一些常用的伺服电机扭矩测试方法，每种方法都有其独特的优点和局限。

选择适当的测试方法取决于测试目的、可用设备和所需精度等因素。

伺服电机检测引言伺服电机是一种精密控制电机，能够实现高精度的位置、速度和力矩控制。

在工业自动化、机器人、航空航天等领域得到广泛应用。

伺服电机的可靠性和性能在很大程度上决定了系统的运行效果。

因此，对伺服电机进行检测和诊断是非常重要的。

本文将介绍伺服电机的检测方法和注意事项，帮助工程师有效地进行伺服电机的测试和故障排除。

检测方法1. 硬件连接检测首先，需要检查伺服电机是否正确连接到电源和控制器。

确保电机的供电和控制信号正确接入，并且线路连接牢固。

使用万用表可以检测电压和电流是否正常，以及是否有短路或断路等问题。

2. 增量式编码器测试伺服电机通常使用增量式编码器来实现闭环控制。

在进行检测之前，需要先了解编码器的工作原理和信号输出方式。

使用示波器或编码器接口设备，连接到编码器的信号线上，检测A相和B相的波形是否正常。

通过旋转电机轴，观察信号是否按照预期的方向和频率变化。

还可以检查Z相信号的脉冲输出，确保Z相信号的触发位置准确。

3. 控制器和驱动器测试如果伺服电机有独立的控制器和驱动器，需要检测这两个部分的工作状态。

首先，使用示波器检测控制器的指令信号是否正确输出。

可以将控制器的输出信号连接到示波器的输入端，观察信号的幅值和频率是否符合预期。

其次，检测驱动器的电源和控制信号是否正常。

可以使用万用表测量电源电压是否稳定，控制信号是否正确传输和接收。

还可以观察驱动器的状态指示灯，确保驱动器工作正常。

4. 轴的运动测试伺服电机的一个重要功能是实现精确的轴运动控制。

在进行轴运动测试之前，需要确保伺服驱动器的参数设置正确，并且轴与负载之间没有阻力或故障。

可以使用控制器发送指令，让电机按照不同的速度和位置进行运动。

通过观察电机的运动轨迹和实际位置，检查是否与预期相符。

如果发现轨迹偏移或位置不准确的情况，可能是参数设置错误或者编码器信号异常。

5. 力矩和负载测试伺服电机通常需要控制一定的力矩或扭矩。

在进行力矩和负载测试之前，需要先了解电机的额定力矩和负载能力。

伺服系统的参数与特性测试方法伺服系统是一种常见的控制系统，用于对某个机械装置进行精确的位置或速度控制。

为了确保伺服系统的性能稳定可靠，需要对其参数与特性进行测试和评估。

本文将介绍伺服系统的参数与特性测试方法，以帮助读者更好地了解伺服系统的性能。

一、参数测试1.1 稳态误差测试稳态误差是指系统输出与期望输出之间的偏差，用来评估系统的精度。

稳态误差测试通常可以通过给系统输入一个恒定的参考信号，观察输出信号是否能够达到理想的目标值来进行。

1.2 响应时间测试响应时间是指系统从接收到输入信号到输出信号出现变化所需的时间。

响应时间测试一般可以通过给系统输入一个阶跃信号，观察系统输出信号达到稳定值所需的时间来进行。

1.3 带宽测试带宽是指系统能够传递的最高频率信号。

带宽测试可以通过给系统输入一个频率逐渐增加的正弦信号，并记录系统输出的幅值随频率变化的情况，以确定系统的带宽。

1.4 饱和测试饱和是指当输入信号的幅值超过系统能够处理的范围时，系统输出不再随之变化的现象。

饱和测试可以通过逐渐增加输入信号的幅值，观察系统输出信号是否出现饱和现象来进行。

二、特性测试2.1 线性度测试线性度是指系统输出与输入之间的关系是否为线性关系。

线性度测试可以通过给系统输入一系列不同幅值的信号，观察输出信号与输入信号之间是否存在线性偏差来进行。

2.2 跨越能力测试跨越能力是指系统对快速变化输入信号的响应能力。

跨越能力测试可以通过给系统输入一个快速变化的信号，观察系统输出信号是否能够准确地跟随输入信号进行。

2.3 抗干扰性测试抗干扰性是指系统对外部干扰信号的抑制能力。

抗干扰性测试可以通过给系统输入一个包含噪声或干扰的信号，观察系统输出信号是否能够保持稳定，不受干扰的影响。

2.4 震动测试震动测试是评估系统在面对外界机械振动或冲击时的稳定性能力。

震动测试可以通过给系统施加不同频率和幅值的振动输入，观察系统输出信号是否能够稳定地保持在目标值附近。

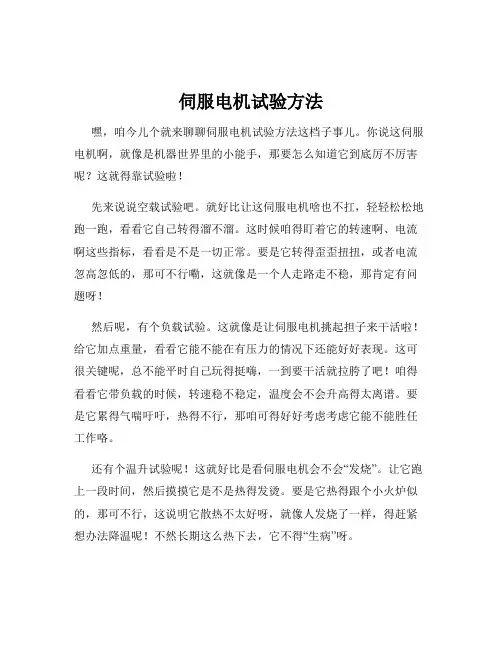

伺服电机试验方法嘿，咱今儿个就来聊聊伺服电机试验方法这档子事儿。

你说这伺服电机啊，就像是机器世界里的小能手，那要怎么知道它到底厉不厉害呢？这就得靠试验啦！先来说说空载试验吧。

就好比让这伺服电机啥也不扛，轻轻松松地跑一跑，看看它自己转得溜不溜。

这时候咱得盯着它的转速啊、电流啊这些指标，看看是不是一切正常。

要是它转得歪歪扭扭，或者电流忽高忽低的，那可不行嘞，这就像是一个人走路走不稳，那肯定有问题呀！然后呢，有个负载试验。

这就像是让伺服电机挑起担子来干活啦！给它加点重量，看看它能不能在有压力的情况下还能好好表现。

这可很关键呢，总不能平时自己玩得挺嗨，一到要干活就拉胯了吧！咱得看看它带负载的时候，转速稳不稳定，温度会不会升高得太离谱。

要是它累得气喘吁吁，热得不行，那咱可得好好考虑考虑它能不能胜任工作咯。

还有个温升试验呢！这就好比是看伺服电机会不会“发烧”。

让它跑上一段时间，然后摸摸它是不是热得发烫。

要是它热得跟个小火炉似的，那可不行，这说明它散热不太好呀，就像人发烧了一样，得赶紧想办法降温呢！不然长期这么热下去，它不得“生病”呀。

再说说振动试验吧。

你想想，要是一个东西老在那抖啊抖的，能让人放心吗？咱得看看这伺服电机运行的时候会不会抖得厉害，要是抖得跟筛糠似的，那可不行嘞，这会影响它工作的精度和稳定性呀！还有很多其他的试验方法呢，比如噪声试验，咱可不想让这伺服电机吵得跟个大喇叭似的；还有绝缘试验，这可关乎安全呢，要是漏电啥的那可不得了！你说这伺服电机的试验是不是很重要啊？就跟咱人去体检一样，得好好检查检查，才能知道身体好不好。

这伺服电机也是一样呀，不试验怎么知道它行不行呢？咱可不能随随便便就用一个不靠谱的伺服电机，那不是给自己找麻烦嘛！所以啊，大家可别小瞧了这些试验方法，它们就像是伺服电机的“把关人”，只有通过了这些考验，才能成为一个优秀的伺服电机，才能在各种机器里大显身手呢！你说是不是这个理儿？。

伺服电机常用电气测试方法伺服电机是一种能够接收指令信号，并将其转化为机械运动的电机。

在使用伺服电机之前，需要进行电气测试来确保电机的正常工作。

下面是一些伺服电机常用的电气测试方法。

1.额定电压测试：伺服电机通常需要与指定电源配合工作，因此，首先需要测试电机的额定电压。

将伺服电机连接到电源，然后使用电压表测量电机的输入电压。

确保电压值与电机的额定电压一致。

2.绝缘电阻测试：绝缘电阻测试是一种常用的检测电机绝缘性能的方法。

将电机的电源与地线断开，然后使用绝缘电阻测试仪测量电机的绝缘电阻。

通常，绝缘电阻应该在几兆欧姆以上，以确保电机的绝缘性能达到要求。

3.稳态电流测试：稳态电流测试是一种测量伺服电机正常工作时的电流消耗的方法。

将伺服电机连接到其工作装置，并给予电机一个指令的运动。

然后，使用电流表测量电机的输入电流。

确保电流值在电机的额定电流范围内。

4.控制系统测试：伺服电机通常需要与控制系统配合工作，因此，需要对控制系统进行测试。

将伺服电机连接到控制器，并使用示波器检查控制信号的频率和幅度。

确保控制信号的频率在电机的工作频率范围内，幅度足够大以驱动电机正常工作。

5.线路连通性测试：线路连通性测试是一种测试伺服电机线路连接是否正确的方法。

检查电机的线路连接是否正确，包括电源线、控制信号线和地线。

确保所有线路都连接在正确的位置，并且没有错误的焊接或连接。

6.动态响应测试：动态响应测试是一种测试伺服电机响应速度和准确度的方法。

给予伺服电机一个快速的指令运动，并使用示波器测量电机的实际运动。

比较实际运动和指令运动之间的差异，以评估伺服电机的动态响应性能。

总之，以上介绍了一些常用的伺服电机电气测试方法，包括额定电压测试、绝缘电阻测试、稳态电流测试、控制系统测试、线路连通性测试和动态响应测试。

这些测试方法可以确保伺服电机的正常工作，并确保其性能符合要求。

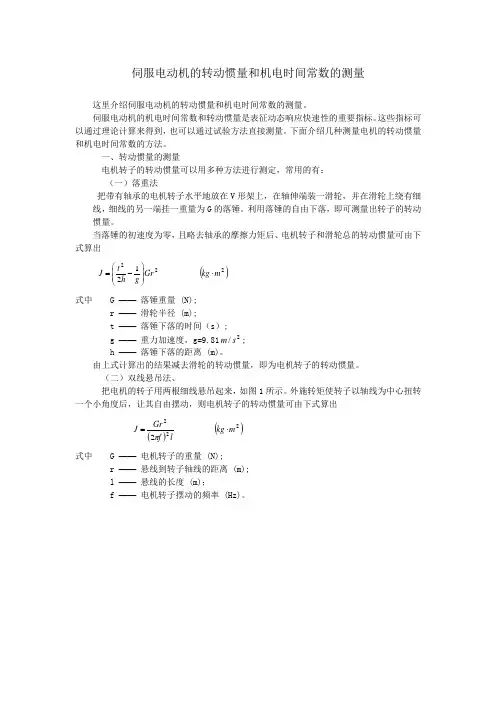

伺服电动机的转动惯量和机电时间常数的测量这里介绍伺服电动机的转动惯量和机电时间常数的测量。

伺服电动机的机电时间常数和转动惯量是表征动态响应快速性的重要指标。

这些指标可以通过理论计算来得到，也可以通过试验方法直接测量。

下面介绍几种测量电机的转动惯量和机电时间常数的方法。

一、转动惯量的测量电机转子的转动惯量可以用多种方法进行测定，常用的有：（一）落重法把带有轴承的电机转子水平地放在V 形架上，在轴伸端装一滑轮，并在滑轮上绕有细线，细线的另一端挂一重量为G 的落锤。

利用落锤的自由下落，即可测量出转子的转动惯量。

当落锤的初速度为零，且略去轴承的摩擦力矩后、电机转子和滑轮总的转动惯量可由下式算出 ()22212m kg Gr g h t J ⋅⎪⎪⎭⎫ ⎝⎛-= 式中 G —— 落锤重量 (N);r —— 滑轮半径 (m);t —— 落锤下落的时间（s ）;g —— 重力加速度，g=9.812/s m ;h —— 落锤下落的距离 (m)。

由上式计算出的结果减去滑轮的转动惯量，即为电机转子的转动惯量。

（二）双线悬吊法、把电机的转子用两根细线悬吊起来，如图1所示。

外施转矩使转子以轴线为中心扭转一个小角度后，让其自由摆动，则电机转子的转动惯量可由下式算出()()2222m kg l f Gr J ⋅=π 式中 G —— 电机转子的重量 (N);r —— 悬线到转子轴线的距离 (m);l —— 悬线的长度 (m)；f —— 电机转子摆动的频率 (Hz)。

图1 双线悬吊法测量电机转子的转动惯量二、机电时间常数的测量伺服电动机的机电时间常数是指：电机在空载时，电枢外施一阶跃电压，其转速由零升到稳定转速的63.2％时所需的时间。

因此，测量伺服电动机机电时间常数的各种方法，无非就是要获得电机在阶跃电压下空载起动时的转速-时间曲线。

为了取得伺服电动机空载起动时的关系曲线，也可采用多种方法。

下面介绍几种常用的方法。

（一）示波器法采用低惯量的测速发电机与伺服电动机同轴联接，然后把测速发电机的输出电压送入长余辉示波器或存储示波器中，即可显示出伺服电动机起动时，测速发电机的输出电压波形。

伺服电机应该如何正确测试的步骤：
首先先测试一下电机，任何电路也不用连接，把电机的三根线任意两根短路在一起，用手转动电机轴，感觉起来有阻力，那就OK.
第二步，把驱动器按图纸接上电源（例如用了调压器，从100V 调到220V，怕驱动器是100V的），通电，驱动器正常，有错误信息显示，对照说明书，是显示了编码器有故障的错误，这个也正常，还没有连接编码器呢。

第三步，接上编码器，再开机，没有任何错误显示了。

第四步，按照说明书上设置驱动器。

例如设置了速度控制模式，然后旋动电位器，电机没有转动。

按说明书上的说明，调整拨动开关，最后把Servo-ON拨动以后，电机一下子锁定了，OK！然后旋动电位器，使SPR/TRQR输入引脚有电压，好！电机转动起来了。

力辉伺服驱动器上的转数达到了1000、2000、3000最后可到4000多转。

说明书上推荐是3000转的，再高速可能会有些问题。

第五步，重新设置了伺服驱动器，改成位置控制模式，把运动控制卡（或者使用MACH3，连接电脑并行口）接到脉冲、方向接口上，电机也转动了！按照500Kpps的输出速率，驱动器上显示出了3000rpm.正反转都可自行控制。

最后，再调节一下运动控制卡，和做的小连接板。

板子上的LED 阵列是为了测试输出用的，插座是连接两相编码器的，另一个插座是输出脉冲/方向的，开关、按钮是测试I/O输入的。

伺服电机的速度响应测试方法伺服电机是一种能够控制和调整输出转矩或速度的电机，常用于工业自动化生产线上。

在使用伺服电机的过程中，需要对其进行速度响应测试，以确保其正常工作。

本文将介绍几种伺服电机速度响应测试的方法。

一、单频响应法单频响应法是一种较为简单的速度响应测试方法。

测试时，将测试信号输入到伺服电机系统中，通过对伺服电机系统的输出响应进行测量分析，来确定伺服电机的速度响应。

方法如下：1. 选择合适的测试频率和幅值，并将测试信号输入到伺服电机系统中。

2. 测量伺服电机系统的输出响应，包括速度、加速度等。

3. 分析测得的输出响应曲线，对伺服电机的速度响应进行评估。

二、自适应法自适应法是一种较为普遍的速度响应测试方法，其主要基于自适应控制理论。

通过不断调整测试信号的幅值和频率，来确定伺服电机系统的速度响应性能。

方法如下：1. 选择一个合适的自适应算法，并将其应用到伺服电机系统中。

2. 不断调整测试信号的幅值和频率，观察伺服电机系统的输出响应，并根据响应结果进行反馈调整。

3. 反复执行上述步骤，直至伺服电机系统的速度响应性能满足要求。

三、斯蒂芬森震荡法斯蒂芬森震荡法是一种基于震荡理论的速度响应测试方法。

测试时，通过在伺服电机系统中引入一个震荡信号，来检测伺服电机系统的速度响应性能。

方法如下：1. 加载一个合适的震荡信号到伺服电机系统中。

2. 测量输出震荡信号在伺服电机系统中的响应，包括幅度、相位等参数。

3. 根据测量结果计算出伺服电机系统的速度响应性能。

总结以上就是几种伺服电机速度响应测试的方法。

无论采用哪种方法，都需要对测试信号以及测试环境进行合理的选择和控制，以保证测试结果的准确性和可靠性。

对伺服电机进行定期的速度响应测试，能够及时发现伺服电机的故障并进行修复，从而保证伺服电机系统的正常运行。

伺服电机电流测量方法探究伺服电机电流测量方法一、伺服电机工作原理及应用概述伺服电机是一种广泛应用于各种工业自动化和智能交通领域的驱动装置。

其工作原理主要基于电磁感应原理，通过控制电机的转速和转向以达到精确控制的目的。

伺服电机具有高精度、快速响应和稳定性的优点，使其在许多高要求的应用场景中发挥关键作用。

本文将重点探讨伺服电机电流测量方法，以帮助用户更好地理解和使用这种设备。

二、电流测量重要性正确测量伺服电机的电流对于设备运行状态监测、故障预警以及优化控制等方面具有重要意义。

通过对电流的监测，我们可以获得电机的实时负载情况，判断其运行状态是否正常。

同时，如果电流超过额定值，可能会导致电机过热甚至损坏，因此对电流的准确测量也是预防设备故障的关键环节。

三、常用测量方法1. 直接法：直接法是最简单的电流测量方法，通过在电机电源线路上安装电流传感器，直接获取电流值。

该方法的优点是简单易行，但可能会受到电源干扰和传感器精度的影响。

2. 电动势法：电动势法是通过测量电机在特定转速下的反电动势，推算出当前的电流值。

该方法不需要在电源线上安装额外的传感器，但需要精确的转速信息，且精度相对较低。

四、实验操作步骤与注意事项以直接法为例，实验操作步骤如下：1. 准备所需的工具和材料，包括电流传感器、万用表、螺丝刀等；2. 选择合适的电流传感器，确保其量程大于电机的最大工作电流；3. 将电流传感器串联在电机电源线路上，注意连接线应尽量短，以减少干扰；4. 打开电源，观察并记录电机的电流读数；5. 实验结束后，先关闭电源，再拆下电流传感器。

注意事项：1. 实验前应确保电源电压稳定，避免对测量结果产生影响；2. 连接电流传感器时，要注意连接线的极性，避免接反导致测量结果不准确；3. 实验过程中，如遇异常情况应立即停止实验，排除问题后再进行测量。

五、结果分析与应用通过实验结果分析，我们可以判断伺服电机是否正常工作。

例如，如果电流读数长时间超过额定值，可能是电机负载过大或出现故障，应及时采取相应措施以防止设备损坏。

如何对伺服系统进行功率测试对伺服系统进行功率测试的方法和步骤伺服系统是一种基于反馈机制的控制系统，它能够根据输入信号自适应地调整输出信号。

在机械加工、自动化生产等领域中广泛应用。

为了确保伺服系统的性能和稳定性，对其进行功率测试是不可或缺的一步。

本文将详细介绍如何对伺服系统进行功率测试的方法和步骤。

一、仪器和设备的准备进行伺服系统功率测试需要准备的仪器和设备有：功率计、伺服电机、电源、示波器等。

其中，功率计用于测量伺服系统的输入功率和输出功率，伺服电机则是被测试的对象，而电源和示波器则是测试中必不可少的辅助设备。

二、测试步骤1. 连接电源和示波器：将电源接入伺服系统，并连接示波器以获取输入和输出信号。

2. 设置功率计：根据伺服电机的额定电压、电流和功率等参数，设置功率计的测量范围和单位，为后续的功率测试打下基础。

3. 测量输入功率：将伺服电机的输入端与电源相连，将功率计的正负极分别与电源的正负极相连，此时，功率计将自动显示出伺服电机的输入功率。

4. 测量输出功率：将伺服电机的输出端与负载相连，此时，功率计将自动显示出伺服电机的输出功率。

5. 计算效率和功率因数：根据输入功率和输出功率的测量结果，可以计算出伺服电机的效率和功率因数。

其中，效率等于输出功率除以输入功率，功率因数等于有功功率除以视在功率。

6. 分析测试结果：根据功率测试的结果，可以评估伺服系统的性能和稳定性。

若伺服电机的效率和功率因数达到预期值，则说明该伺服系统具有良好的性能和稳定性。

反之，则需要进一步检查并调整伺服系统的参数和配置。

三、注意事项1. 在进行伺服系统功率测试之前，需确保所有仪器和设备的运行状态良好，且已经进行了校准和调试。

2. 在测试过程中，需注意安全操作，如佩戴绝缘手套、使用绝缘工具等，以避免因电击等安全事故的发生。

3. 测试完毕后，需将所有仪器和设备存放在干燥、通风、安全的地方，以减少损坏和故障的可能性。

综上所述，对伺服系统进行功率测试是保证其性能和稳定性的重要步骤。

伺服电机常用电气测试方法伺服电机是一种常用的电动机，广泛应用于工业自动化领域。

为了确保伺服电机的正常运行和性能指标的准确性，需要进行一系列的电气测试。

本文将介绍伺服电机常用的电气测试方法。

一、绝缘电阻测试绝缘电阻测试是伺服电机常用的电气测试方法之一。

该测试通过在伺服电机的绕组和外壳之间施加一定的直流电压，测量绝缘电阻的大小，以判断绝缘状态是否良好。

测试时应注意选择合适的测试电压，并确保测试环境干燥、无尘。

二、耐压测试耐压测试是检验伺服电机绝缘强度的重要手段。

该测试通过在伺服电机的绕组和外壳之间施加一定的交流高压或脉冲高压，检测绝缘是否能够承受高压而不发生击穿。

测试时应根据具体的标准和要求选择合适的测试电压和测试时间。

三、空载电流测试空载电流是指伺服电机在无负载情况下的工作电流。

空载电流测试可以检测伺服电机的负载特性和功耗，判断电机是否正常工作。

测试时应将伺服电机断开负载，通过电流表测量空载电流的大小。

四、负载特性测试负载特性测试是评估伺服电机性能的重要手段。

该测试通过在伺服电机上施加一定的负载，测量电机的转矩、速度和位置响应等参数，以评估电机的动态响应和控制性能。

测试时应根据具体的负载情况选择合适的测试方法和仪器设备。

五、温升测试温升测试是评估伺服电机散热性能和工作稳定性的重要手段。

该测试通过在伺服电机连续工作一段时间后，测量电机的温升情况，以判断电机是否能够在长时间工作时保持正常温度。

测试时应注意控制环境温度，并使用合适的温度计或红外测温仪进行测量。

六、电流波形测试电流波形测试是评估伺服电机控制性能的重要手段。

该测试通过在伺服电机上施加一定的输入信号，测量电机输出的电流波形，以判断电机控制系统的稳定性和输出精度。

测试时应使用示波器或功率分析仪等设备进行测量，并注意选择合适的采样频率和时间段。

以上是伺服电机常用的电气测试方法，通过这些测试可以全面评估伺服电机的性能和工作状态。

在进行测试时，应注意选择合适的测试方法和仪器设备，并严格按照测试标准和要求进行操作，以确保测试结果的准确性和可靠性。

伺服电机故障及维修测电阻的方法伺服电机在工业自动化领域中扮演着至关重要的角色，但在长时间使用过程中，可能会遇到各种故障。

其中，测量电阻是诊断伺服电机故障的一种有效方法之一。

本文将介绍伺服电机的常见故障及测量电阻的方法。

伺服电机的常见故障1. 转子失效当伺服电机的转子出现问题时，可能会导致电机无法正常转动或转动不稳定。

此时，需要检查转子的绝缘情况以及转子与定子之间的磨损情况。

2. 电缆连接故障电缆连接不良或损坏会导致信号传输不畅，从而影响伺服电机的运行。

检查电缆连接是否牢固，是否有损坏或破裂是排除故障的重要步骤。

3. 控制器故障控制器是伺服电机运行的核心部件，如果控制器出现故障，可能会导致电机无法正常响应指令。

检查控制器的供电情况及信号传输是否正常也是排查故障的关键。

测量电阻的方法测量伺服电机的电阻是一种简单而有效的检测方法。

下面是一般情况下测量伺服电机电阻的步骤：1.断开电源：在测量电阻之前，一定要先切断电源，以确保安全。

2.拆卸外壳：打开伺服电机的外壳，使电机内部的线圈暴露出来。

3.选择测量点：根据电机使用说明书或者电路图，选择需要测量电阻的两个点。

4.使用万用表：将万用表调至电阻测量档位，并将两个探针分别连接到选定的测量点上。

5.测量数值：读取万用表显示的电阻数值，并与电机规格书上的标准数值进行对比。

如果两者相差较大，则可能意味着电机存在故障。

6.分析结果：根据测量结果，结合之前的故障诊断，进一步确定电机是否存在故障，并采取相应的维修措施。

通过上述步骤，可以快速准确地检测伺服电机的电阻情况，及时发现故障并进行维修，确保电机的正常运行。

综上所述，了解伺服电机的常见故障以及掌握测量电阻的方法对于保障伺服电机的正常运行至关重要。

只有在遇到故障时能够迅速定位问题，并采取有效的维修措施，才能确保生产设备的顺利运行，提高生产效率。

希望本文能对读者有所帮助。
