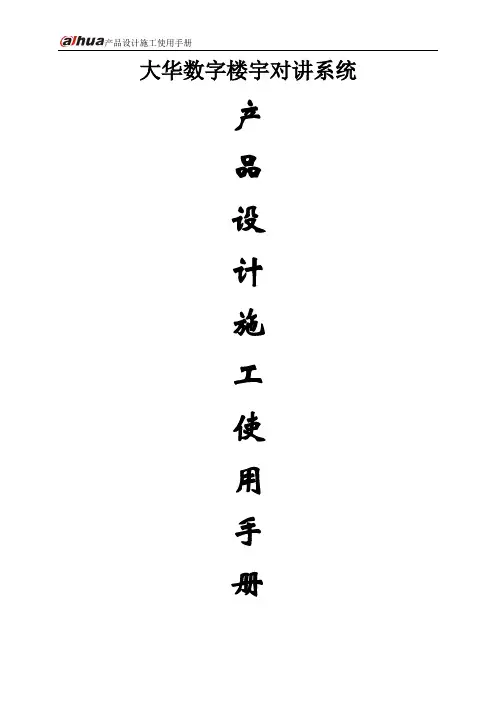

大华数字楼宇对讲系统产品设计施工使用手册前言尊敬的客户非常感谢您对我公司的支持，使我们有机会为贵公司提供数字楼宇可视对讲系统产品和服务。
我们将珍惜此次机会，与贵公司密切合作，为双方的合作共赢而努力。
“以客户为中心”是我们的宗旨。
您的满意永远是衡量我们服务质量的唯一标准，您的需要就是我们的需要，我们时刻期待您的意见和建议，对您的需要我们将尽最大的能力给您满意的答复。
感谢您！因为您的支持，我们才有了前进的动力；因为您的选择，我们才有了今天的成绩；因为您的关注，我们才能持续发展。
说明1.本《产品设计、施工、使用手册》详细介绍了大华智网数字楼宇可视对讲系统的产品特点、技术参数及安装调试方法，可作为工程设计人员、施工人员及其他技术人员的参考资料使用。
2.浙江大华智网科技有限公司保留更改产品设计、规格、参数的权利，届时不另行通知，请以随机的说明书为准；印刷可能使本手册的图片与实物有轻微的差别；所有资料均仔细校对，如有印刷错漏，本公司均不承担因此产生的后果；本公司保留本手册内容的最终解释权。
3.版权所有，未经浙江大华智网科技有限公司明确的书面许可，不得以任何媒体形式复制、改编和翻译。
目录前言 (1)说明 (2)目录 (3)第一章系统概述 (1)第二章产品型号和技术参数 (2)2.1单元门口机 (2)2.2别墅门口机 (2)2.3室内机 (3)2.4中心管理平台软件 (3)第三章典型应用方案 (6)3.1概述 (6)3.1.1简约型联网结构示意图 (8)3.1.2安保型联网系统结构示意图 (9)3.1.3智能型联网系统结构图 (10)3.2 系统功能 (11)3.3 系统特点 (13)3.4系统配置说明 (14)3.4.1简约型系统 (14)3.4.2安保型系统 (15)3.4.3智能型系统 (16)第四章系统布线 (17)4.1布线要求 (17)4.2设备供电环境 (18)4.3布线注意事项 (18)第五章设备接线端子及接线工艺要求 (20)5.1单元门口机接线示意图 (20)5.2别墅门口机接线示意图 (22)5.3室内分机接线 (22)5.4管理主机接线 (25)5.5其他设备接线 (25)5.6接线工艺 (33)第六章设备安装与注意事项 (34)第七章系统调试及初始设置说明 (38)7.1 调试流程 (38)7.2系统设置与调试说明 (40)7.2.1 单元门口机 (40)7.2.2 别墅门口机 (40)7.2.3室内分机（3 .5寸） (41)7.2.4室内分机（7寸） (42)7.2.5管理主机 (43)第八章附录部分 (45)第一章系统概述随着社会信息化进程的快速推进，人们的生活与信息的关系日益紧密。
第十四期 2017年3月使用对象： 所有用户安防小知识 摄像机基本性能介绍 操作一点通 大华球机常用云台功能设置 故障大排查 大华网络摄像机浏览器访问异常提示 新功能展示 大华摄像机新产品介绍扫二维码加我们售后服务微信——摄像头专刊（上）聚合力 练内功提效率目录P8 新款红外IPC 手动关闭红外灯方式 P8 大华标准型网络摄像机配合护罩控制雨刷 P10大华球机常用云台功能设置P1 前端摄像机初始IP 地址和账号密码 P1 如何计算摄像头的存储容量 P2 摄像机防护等级介绍 P3 摄像机基本性能介绍P26 DH-HAC-HDW2208E-A 接入HCVR 不能实现音频功能P28 IPC 使用在特殊光线环境中出现偏色 P29 大华网络摄像机浏览器访问异常提示 P31 大华网络摄像机的辅码流问题P34大华USB 摄像机新产品介绍 P36网络全景拼接及守望者产品介绍P37怎么联系我们 P40新内容展示 P43客户建议操作一点通故障大扫除安防小知识 新功能展示资讯平台安防小知识一、前端摄像机初始IP地址和账号密码1、大华网络摄像机（IPC）初始IP地址：192.168.1.108，初始账号：admin，初始密码：admin2、大华网络球机（SD）初始IP地址：192.168.1.108，初始账号：admin，初始密码：admin二、如何计算摄像头的存储容量1、容量计算存储空间=（码流值*3600*24）/（8*1024*1024），计算结果单位是G/天例如：一个720P的网络摄像头，码流值设定为2048Kb/S时，存储一天的容量为（2048*3600*24）/（8*1024*1024）≈21G几种常见码流值对应的存储容量（参考理论值）2、大华HDCVI高清摄像机对应码流值及存储空间720P 对应码流——2048kb/s：每通道每小时需要约0.9G存储空间1080P 对应码流——4096kb/s：每通道每小时需要约1.8G存储空间三、摄像机防护等级介绍IP防护等级是由两个数字所组成： IP X X第一个数字X表示设备离尘、防止外物侵入的等级第二个数字X表示设备防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。

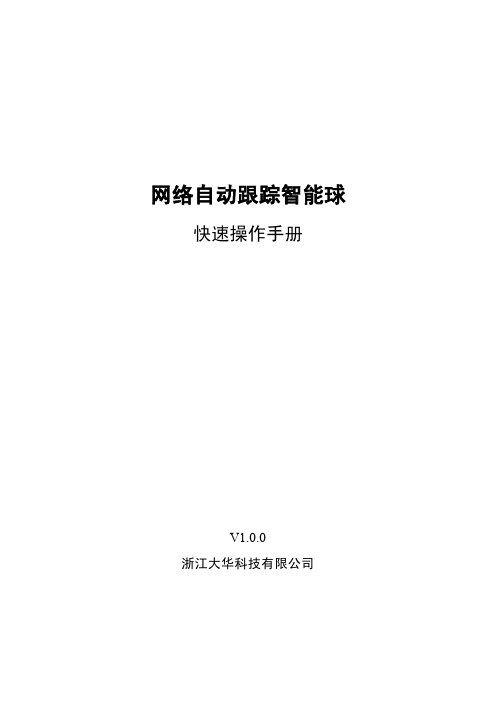

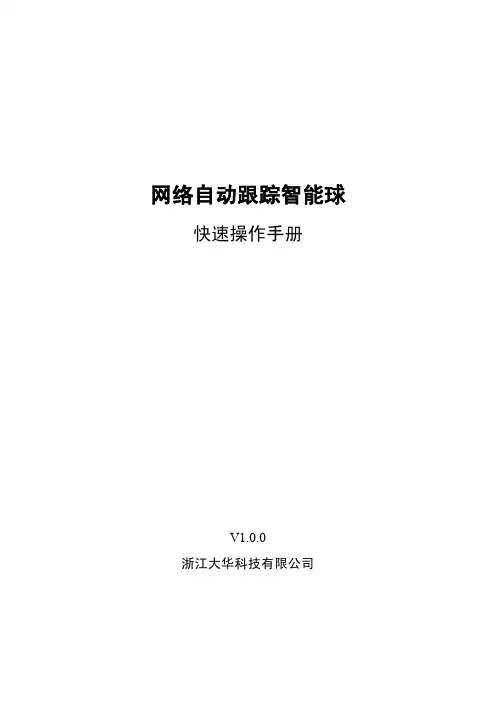

网络自动跟踪智能球快速操作手册V1.0.0浙江大华科技有限公司网络自动跟踪智能球目录目录1网络自动跟踪智能球简介 ........................................................................................................ - 1 -2行为分析..................................................................................................................................... - 2 -2.1 绊线入侵..................................................................................................................................................... - 2 -2.2 区域入侵..................................................................................................................................................... - 3 -2.3 穿越围栏..................................................................................................................................................... - 4 -2.4 徘徊检测..................................................................................................................................................... - 5 -2.5 物品遗留..................................................................................................................................................... - 6 -2.6 物品搬移..................................................................................................................................................... - 7 -2.7 非法停车..................................................................................................................................................... - 8 -2.8 快速移动..................................................................................................................................................... - 9 -3配置实例................................................................................................................................... - 10 -3.1 单场景跟踪............................................................................................................................................... - 10 -3.2 多场景跟踪............................................................................................................................................... - 13 -3.3 全景跟踪—报警触发............................................................................................................................... - 14 -3.4 全景跟踪—手动触发............................................................................................................................... - 15 -网络自动跟踪智能球网络自动跟踪智能球简介1 网络自动跟踪智能球简介网络自动跟踪智能球机能进行主动监视、智能检测与目标跟踪。
网络自动跟踪智能球快速操作手册V1.0.0浙江大华科技有限公司网络自动跟踪智能球目录目录1网络自动跟踪智能球简介 ........................................................................................................ - 1 -2行为分析..................................................................................................................................... - 2 -2.1 绊线入侵..................................................................................................................................................... - 2 -2.2 区域入侵..................................................................................................................................................... - 3 -2.3 穿越围栏..................................................................................................................................................... - 4 -2.4 徘徊检测..................................................................................................................................................... - 5 -2.5 物品遗留..................................................................................................................................................... - 6 -2.6 物品搬移..................................................................................................................................................... - 7 -2.7 非法停车..................................................................................................................................................... - 8 -2.8 快速移动..................................................................................................................................................... - 9 -3配置实例................................................................................................................................... - 10 -3.1 单场景跟踪............................................................................................................................................... - 10 -3.2 多场景跟踪............................................................................................................................................... - 13 -3.3 全景跟踪—报警触发............................................................................................................................... - 14 -3.4 全景跟踪—手动触发............................................................................................................................... - 15 -网络自动跟踪智能球网络自动跟踪智能球简介1 网络自动跟踪智能球简介网络自动跟踪智能球机能进行主动监视、智能检测与目标跟踪。
大华智能机柜监测仪使用说明书V1.0.0 浙江大华科技有限公司法律声明版权声明© 2016 浙江大华科技有限公司。
版权所有。
在未经浙江大华科技有限公司（以下简称“大华”）事先书面许可的情况下，任何人不能以任何形式复制、传递、分发或存储本文档中的任何内容。
本文档描述的产品中，可能包含大华及可能存在的第三人享有版权的软件。
除非获得相关权利人的许可，否则，任何人不能以任何形式对前述软件进行复制、分发、修改、摘录、反编译、反汇编、解密、反向工程、出租、转让、分许可等侵犯软件版权的行为。
商标声明、、、、是浙江大华技术股份有限公司的商标或注册商标。
在本文档中可能提及的其他商标或公司的名称，由其各自所有者拥有。
更新与修改为增强本产品的安全性、以及为您提供更好的用户体验，大华可能会通过软件自动更新方式对本产品进行改进，但大华无需提前通知且不承担任何责任。
大华保留随时修改本文档中任何信息的权利，修改的内容将会在本文档的新版本中加入，恕不另行通知。
产品部分功能在更新前后可能存在细微差异。
前言概述本文档详细描述智能机柜监测仪的功能特性、结构尺寸、安装配置等内容。
适用型号DH-ITALM-004ADH-ITALM-004A-G符号约定在本文中可能出现下列标志，它们所代表的含义如下：符号说明表示有高度潜在危险，表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
表示高压危险。
表示能帮助您解决某个问题或节省您的时间。
表示正文的附加信息，是对正文的强调和补充。
重要安全须知下面是关于产品的正确使用方法、为预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。
电源要求●请严格遵守当地各项电气安全标准。
●请在设备运行之前检查供电电源是否正确。
●请使用满足SELV（安全超低电压）要求的电源，并按照IEC60950-1符合Limited Power Source（受限制电源）的额定电压供电，具体供电要求以设备标签为准。
大华硬盘录像机顾客使用手册安全注意事项下面是有关产品旳对旳使用措施以及避免危险、避免财产受到损失等内容，使用时请务必遵守。
1.安装环境1.1请在0℃-40℃旳温度下放置和使用本产品，请不要将本产品置于潮湿旳环境下。
1.2请不要放置在阳光直射旳地方或发热设备附近。
1.3不要安装在潮湿、有灰尘或煤烟旳场合。
1.4请保持本产品旳水平安装；1.5请安装在稳定旳场合，注意避免本产品坠落。
1.6勿将其她设备放置于本产品上面。
1.7请安装在通风良好旳场合，切勿堵塞本产品旳通风口。
1.8仅可在额定输入输出范畴内使用。
1.9请不要随意拆卸本产品。
1前面板按键简介1.1进入系统菜单正常开机后，单击鼠标左键或按遥控器上旳确认键（Enter）弹出登录对话框，顾客在输入框中输入顾客名和密码。
阐明：出厂时有4个顾客admin、888888、666666及隐藏旳default。
前三个出厂密码与顾客名相似。
admin、888888出厂时默认属于高权限顾客，而666666出厂默认属于低权限顾客，仅有监视、回放、备份等权限。
图1密码安全性措施：每30分钟内试密码错误3次报警，5次帐号锁定。
注：为安全起见，请顾客及时更改出厂默认密码。
添加顾客组、顾客及修改顾客操作请参见——顾客帐号。
有关输入法：除硬盘录像机前面板及遥控器可配合输入操作外，可按按钮进行数字、符号、英文大小写、中文 (可扩展)切换，并直接在软面板上用鼠标选用有关值。
1.2 录像查询图2窗口旳录像文献。
回放录像（屏幕显示通道、日期、时间、播放速度、播放进度）对录像文献播放操作如控制速度、循环播放（对符合条件查找到旳录像文献进行自动循环播放）、全屏显示等。
隐藏/显示回放状态条：全屏显示时自动隐藏状态条，移动鼠标即可显示状态条。
视频显示窗口 查询条件设立区备份复选框文献列表文献信息回放时其他通道同步切换功能录像文献回放时，按下数字键，可切换成按下旳数字键相应通道同步间旳录像文献进行播放局部放大单画面全屏回放时，可用鼠标左键框选屏幕画面上任意大社区域，在所选区域内单击鼠标左键，可将此局域画面进行放大播放，单击鼠标右键退出局部放大画面。
硬盘录像机用户使用手册------2U机箱安全注意事项下面是关于产品的正确使用方法以及预防危险、防止财产受到损失等内容，使用时请务必遵守。
1.安装环境1.1请在0℃-40℃的温度下放置和使用本产品，请不要将本产品置于潮湿的环境下。
1.2请不要放置在阳光直射的地方或发热设备附近。
1.3不要安装在潮湿、有灰尘或煤烟的场所。
1.4请保持本产品的水平安装；1.5请安装在稳定的场所，注意防止本产品坠落。
1.6勿将其他设备放置于本产品上面。
1.7请安装在通风良好的场所，切勿堵塞本产品的通风口。
1.8仅可在额定输入输出范围内使用。
1.9请不要随意拆卸本产品。
说明产品请以实物为准，说明书仅供参考产品实时更新，如有升级恕不另行通知最新程序及补充说明文档敬请与公司客服部联系产品说明中有疑问或争议的，以公司最终解释为准本说明书供多个系列的产品做操作参考，每个产品的具体操作不一一例举，遇到疑难问题请与公司客服部联系目录安全注意事项 (1)说明 (1)第一章产品介绍 (5)1产品概述 (5)2产品主要功能 (5)第二章 L系列 (7)1开箱检查 (7)2硬盘安装 (7)3在机架中安装 (9)4前面板 (9)5后面板接口说明 (12)6安装连接示意图 (12)7音视频输入输出连接 (13)7.1视频输入的连接 (13)7.2视频输出设备的选择和连接 (14)7.3音频信号的输入 (14)7.4音频输出 (14)8报警输入输出的连接 (15)8.1报警输入端口说明： (16)8.2报警输出端口说明： (16)8.3报警输出端继电器参数 (16)9云台与DVR间的连线方法 (17)第三章 G系列 (18)1开箱检查 (18)2硬盘安装 (18)3在机架中安装 (20)4前面板 (20)5后面板接口说明 (23)6安装连接示意图 (24)7音视频输入输出连接 (25)7.1视频输入的连接 (25)7.2视频输出设备的选择和连接 (25)7.3音频信号的输入 (25)7.4音频输出 (26)8报警输入输出的连接 (26)8.1报警输入端口说明： (27)8.2报警输出端口说明： (28)8.3报警输出端继电器参数 (28)9云台与DVR间的连线方法 (28)第四章 H系列 (29)1开箱检查 (29)2硬盘安装 (29)3在机架中安装 (31)6安装连接示意图 (34)7音视频输入输出连接 (35)7.1视频输入的连接 (35)7.2视频输出设备的选择和连接 (36)7.3音频信号的输入 (36)7.4音频输出 (36)8报警输入输出的连接 (37)8.1报警输入端口说明： (38)8.2报警输出端口说明： (38)8.3报警输出端继电器参数 (38)9云台与DVR间的连线方法 (39)第五章软件操作指南 (40)1软件界面基本操作 (40)1.1开机 (40)1.2关机 (40)1.3进入系统菜单 (41)1.4预览 (41)1.5手动录像 (41)1.6录像查询 (43)1.7录像设置 (45)1.8视频检测 (46)1.9报警设置与报警联动录像 (50)1.10文件备份 (52)1.11云台设置 (54)2菜单高级操作 (58)2.1菜单导航 (58)2.2菜单操作 (60)2.3系统信息 (60)2.4系统设置 (62)2.5高级选项 (74)2.6关闭系统 (82)第六章 Web操作 (83)1网络连接操作 (83)2登录与注销 (83)3系统配置 (91)3.1系统信息 (91)3.2系统设置 (94)3.3高级选项 (110)3.4录像查询 (118)3.5报警设置 (121)3.6关于 (122)3.7退出 (122)第七章 EPSS操作 (123)第八章常见问题解答及使用维护 (125)附录1.遥控器操作 (131)附录2.鼠标操作 (131)附录3.硬盘的容量计算 (133)附录4.兼容的ＵＳＢ盘列表 (133)附录5.兼容的ＣＤ／ＤＶＤ设备列表 (134)附录6.兼容的ＩＤＥ硬盘列表 (135)附录7.兼容的ＳＡＴＡ硬盘 (135)附录8.各个型号的技术参数 (136)i.L系列 (136)ii.G系列 (140)iii.H系列 (142)第一章产品介绍1产品概述本设备是专为安防领域设计的一款优秀的数字监控产品。
网络自动跟踪智能球快速操作手册V1.0.0浙江大华科技有限公司网络自动跟踪智能球目录目录1网络自动跟踪智能球简介 ........................................................................................................ - 1 -2行为分析..................................................................................................................................... - 2 -2.1 绊线入侵..................................................................................................................................................... - 2 -2.2 区域入侵..................................................................................................................................................... - 3 -2.3 穿越围栏..................................................................................................................................................... - 4 -2.4 徘徊检测..................................................................................................................................................... - 5 -2.5 物品遗留..................................................................................................................................................... - 6 -2.6 物品搬移..................................................................................................................................................... - 7 -2.7 非法停车..................................................................................................................................................... - 8 -2.8 快速移动..................................................................................................................................................... - 9 -3配置实例................................................................................................................................... - 10 -3.1 单场景跟踪............................................................................................................................................... - 10 -3.2 多场景跟踪............................................................................................................................................... - 13 -3.3 全景跟踪—报警触发............................................................................................................................... - 14 -3.4 全景跟踪—手动触发............................................................................................................................... - 15 -网络自动跟踪智能球网络自动跟踪智能球简介1 网络自动跟踪智能球简介网络自动跟踪智能球机能进行主动监视、智能检测与目标跟踪。
网络自动跟踪智能球快速操作手册V1.0.0浙江大华科技有限公司网络自动跟踪智能球目录目录1网络自动跟踪智能球简介 ........................................................................................................ - 1 -2行为分析..................................................................................................................................... - 2 -2.1 绊线入侵..................................................................................................................................................... - 2 -2.2 区域入侵..................................................................................................................................................... - 3 -2.3 穿越围栏..................................................................................................................................................... - 4 -2.4 徘徊检测..................................................................................................................................................... - 5 -2.5 物品遗留..................................................................................................................................................... - 6 -2.6 物品搬移..................................................................................................................................................... - 7 -2.7 非法停车..................................................................................................................................................... - 8 -2.8 快速移动..................................................................................................................................................... - 9 -3配置实例................................................................................................................................... - 10 -3.1 单场景跟踪............................................................................................................................................... - 10 -3.2 多场景跟踪............................................................................................................................................... - 13 -3.3 全景跟踪—报警触发............................................................................................................................... - 14 -3.4 全景跟踪—手动触发............................................................................................................................... - 15 -网络自动跟踪智能球网络自动跟踪智能球简介1 网络自动跟踪智能球简介网络自动跟踪智能球机能进行主动监视、智能检测与目标跟踪。
一旦发现目标，自动完成变倍、跟踪、录像、报警、抓图等操作。
操作人员无需盯住屏幕，即可实现有效监控。
多种行为分析规则可选，实现全自动跟踪，同时也可手动选择跟踪目标，适应不同监控环境需求。
可单场景跟踪，也可多场景巡航跟踪。
适用于人员较少或无人监控等环境，如银行、金库、电站、监狱等重要场所。
通过WEB智能配置可以对智能球设置三种跟踪类型：单场景跟踪、多场景跟踪、全景跟踪。
可以分析目标行为进行智能跟踪。
下面对各种行为分析规则作简要说明，并列举了较典型的配置。
2 行为分析2.1 绊线入侵图2-1功能定义：检测目标穿越警戒线的行为功能特点：●警戒线由用户自行设定，可为直线或任意折线●支持检测单向、双向跨越警戒线的行为●支持同一场景多条警戒线组合满足复杂场景需求●支持目标尺寸过滤2.2 区域入侵图2-2功能定义：检测移动目标穿越指定区域或在指定区域内的行为功能特点：●警戒区域形状与数目可由用户自行设定●支持检测进入、离开警戒区域的行为●支持检测移动目标在区域内的行为，触发目标数目、持续时间可设置●支持目标尺寸过滤2.3 穿越围栏图2-3功能定义：检测目标穿越围栏的行为功能特点：●电子围栏由用户自行设定，由两条直线或折线组成●支持检测单向、双向跨越围栏的行为●支持目标尺寸过滤2.4 徘徊检测图2-4功能定义：检测目标逗留在指定区域内超过预设时间的行为功能特点：●检测区域形状与数目可由用户自行设定●支持时间阀值设置●支持目标尺寸过滤图2-5功能定义：检测指定区域内物品遗留的行为功能特点：●检测区域形状与数目可由用户自行设定●支持时间阀值设置●支持目标尺寸过滤图2-6功能定义：检测指定区域内物品搬移的行为功能特点：●检测区域形状与数目可由用户自行设定●支持时间阀值设置●支持目标尺寸过滤2.7 非法停车图2-7功能定义：检测指定区域内车辆非法停泊的行为功能特点：●检测区域形状与数目可由用户自行设定●支持停泊时间阀值设置网络自动跟踪智能球行为分析2.8 快速移动图2-8功能定义：检测指定区域内物体快速移动的行为功能特点：●检测区域形状与数目可由用户自行设定●支持速度阀值设置3 配置实例3.1 单场景跟踪适用于单个监控场景，可设置具体的触发报警规则，只要有目标入侵到当前监控场景触发了启用的规则，智能球自动锁定并跟踪目标。
例如某监控场景需要设置一个禁止进入区域，可采用“区域入侵”规则进行配置，具体配置过程如下。
1、进入WEB“设置”，在左侧导航栏选择“智能设置”，进入“智能配置”界面。
2、设置跟踪参数：配置如图3-1所示，单击“保存”，提示“保存成功”。
图3-1全局配置界面3、设置场景：进入“场景配置”，鼠标单击按钮即可完成场景的添加，默认把当前画面设为新增的场景，也可通过云台控制调整场景位置，单击按钮重新设置场景。
通过变倍缩放的两个按钮调整云台的变倍位置，选择一个合适的倍率，单击按钮，则当前场景的跟踪过程始终以该倍率为参考倍率。
鼠标移至选中场景号的“场景名称”、“跟踪时间”上，可进行编辑操作。
单击“保存”，如图3-2所示。
图3-2场景设置4、设置场景限位（可选）：选中场景的“限位跟踪”，即可启用该场景的限位跟踪功能，在右下角区域进行边界的设置，通过云台方向、镜头缩放按钮，依次设置上边界、下边界、左边界和右边界，单击“保存”，如图3-3所示。
图3-3场景限位设置5、选择跟踪场景：切换至“单场景”标签页，选择当前需要启用的场景，单击“保存”，如图3-4所示。
图3-4选择跟踪场景6、设置智能规则：进入“规则配置”，选择设置智能规则的跟踪场景，然后单击按钮增加一条规则，默认选中“启用规则”，鼠标移至“规则名称”可进行自定义编辑，鼠标移至“规则类型”可进行智能规则的选择，在下拉框中选择“区域入侵”规则，鼠标单击按钮，可在左侧的预览画面中绘制对应规则，“参数设置”中的“方向”选择“进入”，单击“保存”，提示“保存成功”，如图3-5所示。
图3-5智能规则设置7、单击“预览”，等待场景确认时间后，智能跟踪球启用单场景跟踪功能。
●绘制规则时，单击按钮，在左侧的预览界面单击左键开始绘制，单击右键完成绘制。
绘制区域性质规则时，单击右键可以自动闭合区域；绘制“穿越围栏”时，需要先绘制上围栏，再绘制下围栏。
●绘制目标过滤时，单击按钮，在左侧的预览界面单击左键开始绘制，调整合适大小后单击左键完成绘制。
绿框表示目标最大尺寸，红框表示目标最小尺寸。
单击绿框，可拖动四个顶点对框大小进行细调，单击“保存”，提示“保存成功”。
3.2 多场景跟踪适用于多个监控场景，可对每个场景设置具体的触发报警规则，只要有目标入侵到当前监控场景触发了启用的规则，智能球自动锁定并跟踪目标。
例如某单位需要用一个智能球轮巡监控跟踪三个场景：对在大门附近徘徊的目标，对跨越围墙的目标，对在走道处走动的目标进行跟踪。
