电气设备防护等级

电气设备的防护防爆等级说明电气设备防护等级 :IP（INTERNATIONAL PROTECTIC防护等级系统是由 IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION#：。

女口防护等级 IP54 , IP 为标记字母，数字5为第一标记数字， 4为第二标记数字第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级接触保护和外来物保护等级（第一个数字）第一个数字防护范围0无防护1防护50mn直径和更大的固体外来体2防护 12.5mm直径和更大的固体外来体 3防护2.5mm直径和更大的固体外来体 4防护 1.0mm直径和更大的固体外来体5防护灰尘不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害 6 灰尘封闭完全防止外物侵入，且可完全防止灰尘进入。

防水保护等级（第二个数字）第二个数字防护范围 0 无防护 1 水滴防护垂直落下的水滴不应引起损害 2 防护水滴柜体向任何一侧倾斜 15度角时，垂直落下的水滴不应引起损害 3 防护喷洒的水从垂直线两侧60度角内喷洒的水不应引起损害 4 防护飞溅的水从每个方向飞溅而来的水都不应引起损害 5 防护喷射的水从每个方向对准柜体的喷嘴射出的水都不应引起损害 6 防护强射水从每个方向对准柜体的强射水都不应引起损害 7 防护短时浸水在标准压力下短时浸入水中时，确保不因进水而造成损坏。

8 防护长期浸水可以在特定的条件下浸入水中，确保不因进水而造成损坏电气设备防爆等级 :一、防爆概念 1 、引起爆炸的三个必要条件，三个条件同时具备————爆炸点火所需能量 source of igrution 空气或氧气 air or oxygen flammable airflammable dust 2 、防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。

在工业过程中，通常从下述三个方面着手对易燃易爆场合进行处理。

电气设备外壳防护等级
IP等级
IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。

在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX 为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。

IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。

防尘等级号码防护程度定义0 无防护无特殊的防护 1 防止大于50mm之物体侵入防止人体因不慎碰到灯具内部零件防止直径大于50mm之物体侵入 2 防止大于12mm之物体侵入防止手指碰到灯具内部零件 3 防止大于2.5mm之物全侵入防止直径大于2.5mm的工具，电线或物体侵入 4 防止大于1.0mm之物体侵入防止直径大于1.0的蚊蝇、昆虫或物体侵入 5 防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作 6 防尘完全防止灰尘侵入防水等
级号码防护程度定义0 无防护无特殊的防护 1 防止滴水侵入防止垂直滴下之水滴 2 倾斜15度时仍防止滴水侵入当灯具倾斜15度时，仍可防止滴水 3 防止喷射的水侵入防止雨水、或垂直入夹角小于50度方向所喷射之水 4 防止飞溅的水侵入防止各方向飞溅而来的水侵入 5 防止大浪的水侵入防止大浪或喷水孔急速喷出的水侵入 6 防止大浪的水侵入灯
具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作7 防止侵水的水侵入灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作8 防止沉没的影响。

电气设备防爆等级和防护等级防爆:在危险区域使用电气设备的等级。

防护:防水防尘第,(,(,条爆炸性气体混合物应按引燃温度分组，并应符合表,(,(,的规定。

一、防爆:仪表的防爆标志 Ex(ia)?C T6 的含义 :标志内容符号含义防爆声明 Ex 符合某种防爆标准，如我国的国家标准防爆方式 ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别 ?C 被答应涉及?C 类爆炸性气体温度组别 T6 仪表表面温度不超过 85?I.E.C.: 国际电工技术委员会(Internaional Electrotechnical Commission) N.E.C.: 美国电气规程(National Electrical Code, U.S.A.))2、电气元件防爆分类 1、一般保护 EN50.0142、浸油保护 0 EN50.0153、充压保护设施 p EN50.0164、加充粉末 q EN50.0175、阻燃壳体 d EN50.0186、提高安全系数 e EN50.0197、本安保护 i EN50.01208、气密保护 h 未统一9、压力花保护 n 未统一10、非凡措施 s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。

IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。

例如:本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。

保护等级由两位数字组成，在其前加上IP字样。

GB4942.1-85《电机外壳防护分级》;IEC34-5第一种防护:防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外)，以及防止固体异物进入电机。

第二种防护:防止由于电机进水而引起的有害影响。

代号IP xx，含义见下表。

第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体(如手)偶然或意外地触及或接近壳内带电或转动部件(但不能防止故意接触)能防止直径大于50mm的固体异物进入壳体 2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体 3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体 4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体 5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15?防滴电机当电机从正常位置向任何方向倾斜15?以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60?角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防**电机承受任何方向的**无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈**时，电机的进水量应不达到有害的程度 7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度 8 潜水电机电机在制造厂规定的条件下能长期潜水。

电器的绝缘等级和防护等级电器的绝缘等级和防护等级一、1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。

所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是寿命的主要因素之一。

二、IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

表一：第一个标示特性号码（数字）所指的防护程度[-S第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。

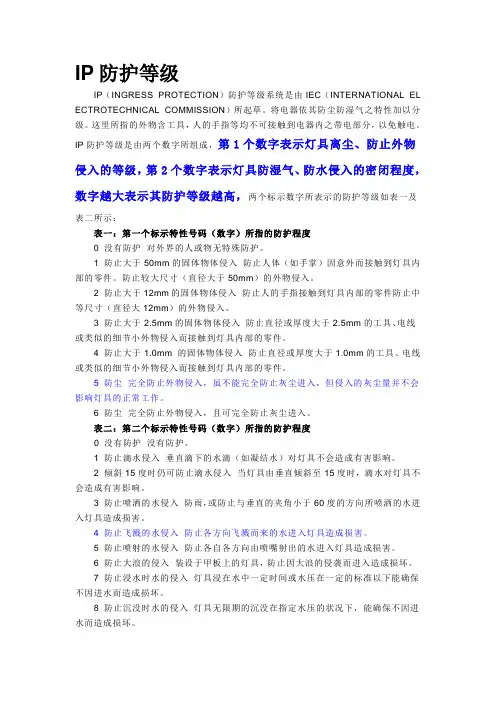

IP防护等级IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL EL ECTROTECHNICAL COMMISSION）所起草。

将电器依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示：表一：第一个标示特性号码（数字）所指的防护程度0 没有防护对外界的人或物无特殊防护。

1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。

3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

4 防止大于1.0mm 的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。

6 防尘完全防止外物侵入，且可完全防止灰尘进入。

表二：第二个标示特性号码（数字）所指的防护程度0 没有防护没有防护。

1 防止滴水侵入垂直滴下的水滴（如凝结水）对灯具不会造成有害影响。

2 倾斜15度时仍可防止滴水侵入当灯具由垂直倾斜至15度时，滴水对灯具不会造成有害影响。

3 防止喷洒的水侵入防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。

4 防止飞溅的水侵入防止各方向飞溅而来的水进入灯具造成损害。

5 防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。

6 防止大浪的侵入装设于甲板上的灯具，防止因大浪的侵袭而进入造成损坏。

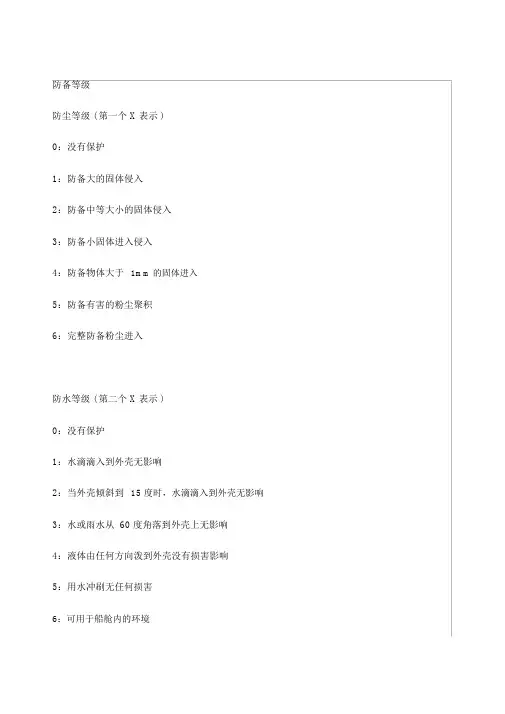

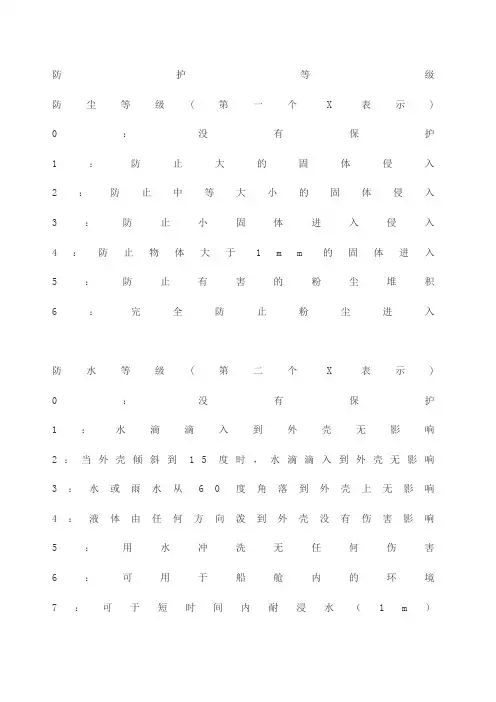

防护等级防尘等级(第一个X表示) 0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1m m的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级(第二个X表示) 0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水防爆电气设备的类别，级别与温度组别(zhuantie )爆炸性气体环境危险区域的划分不同的国家和地区，按各自的标准划分爆炸危险区域。

我国根据爆炸性气体混合物出现的频繁程度和持续时间，将爆炸性气体环境分为O区、1区和2区。

（与IEC国际电工委员会一致）0区：连续出现或长期出现爆炸性气体混合物的环境。

1区：在正常运行时可能出现爆炸性气体混合物的环境。

2区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。

0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中1区也很少存在，大多数情况属于2区。

防爆电器设备分为二类：Ⅰ类煤矿井下用电气设备Ⅱ类除矿井以外的场合使用的电气设备Ⅱ类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为ⅡA，ⅡB，ⅡC 三类；并按其最高表面温度分为T1-T6六组。

爆炸性气体混合物按引燃温度分组，见表1。

爆炸性气体混合物，按其最大试验安全间隙（MESG）或最小点燃电流比（MICR）分级，见表2表1组别引燃温度t(℃)T1 450<tT2 300<t≤450T3 200<t≤300T4 135<t≤200T5 100<t≤135T6 85<t≤100表2类别最大试验安全间隙（MESG）（mm）最小点燃电流比。

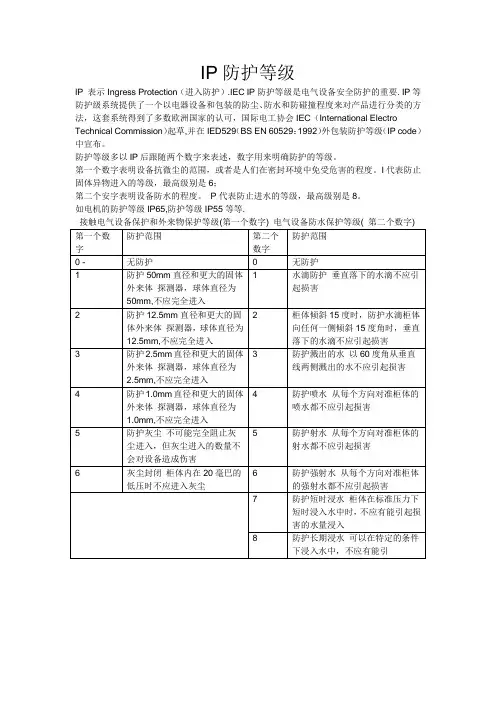

IP防护等级
IP 表示Ingress Protection（进入防护）.IEC IP防护等级是电气设备安全防护的重要. IP等防护级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，国际电工协会IEC（International Electro Technical Commission）起草,并在IED529（BS EN 60529：1992）外包装防护等级（IP code）中宣布。

防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。

第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。

I代表防止固体异物进入的等级，最高级别是6；
第二个安字表明设备防水的程度。

P代表防止进水的等级，最高级别是8。

如电机的防护等级IP65,防护等级IP55等等.。
