脑的血管解剖

脑的血管解剖

联络纤维 连接同侧半球
各叶与回之间的纤维
投射纤维 连接皮质与皮
质下中枢的上下行纤维
连合纤维 Commissural fibers
胼胝体 连接两侧半球纤维
连合纤维 Commissural fibers
胼胝体
联络纤维 Association fibers
弓状纤维
上纵束 下纵束 钩 束
扣 带
投射纤维 Projection fibers
后交通动脉
颈内动脉
脑脊液
The cerebrospinal fluid 侧脑室
室间孔
第三脑室 大脑水管
第四脑室 中央管
第四脑室 外侧孔 正中孔
脑室系统及脑脊液循环
心脏 颈内静脉 脑 室 第三脑室 脉 络 丛 第四脑室 侧 脑 室
上矢状窦
蛛网膜粒
蛛网膜下隙
• •
分析讨论
1. 大脑动脉环形成及生理意义，常见 变异。 • 2. 腰穿及硬膜外麻醉进针部位，穿经 层次。 • 3. 解释内囊损伤“三偏症”。
基底神经核的位置
基底神经核的位置关系
尾状核
背侧丘脑
豆状核 杏仁体 左侧基底核模式图
基底神经核
尾状核 屏状核 豆状核 壳 苍白球
纹 状 体
豆状核 纹状体 尾 状 核
苍白球 旧纹状体
壳 新纹状体
纹状体为锥体外系的重要组成 部分，可调节躯体运动。
髓 质 Medulla
连合纤维 连接左右大脑
半球皮质的纤维
颈内动脉
大脑前动脉－－供应大脑半球内侧面
发自颈内动 脉，沿胼胝 体沟直达胼 胝体压部的 后方，与大 脑后动脉末 稍吻合。
大脑前动脉
大脑后动脉
脑血循的正中矢状面观

人体解剖学-神经系统-PPT

人体解剖学-神经系统-PPT

1、脑干
❖ 脑干连脑神经根歌诀 ❖ 中脑连三四，桥脑五至八； ❖ 九至十二对，要在延髓查。
脑干腹面观
脑干背面观
2、间脑The Diencephalon
❖ 背侧丘脑 ❖ 上丘脑 ❖ 下丘脑 ❖ 后丘脑 ❖ 底丘脑
四叠体及膝状体歌诀
❖ 上视、下听、外视、内听； ❖ 视听反射，务必记清。 ❖ 后丘脑 metathalamus： ❖ 内侧膝状体：接收来自下丘臂的听觉纤维，
颞叶
❖ 颞上沟、颞下沟 ❖ 颞上回：颞上沟与外侧沟之间 ❖ 颞中回；颞上沟与颞下沟之间 ❖ 颞下回：颞下沟与大脑下缘之间
2、大脑半球内侧面
内侧面
❖ 中央旁小叶：中央前、后回向大脑内侧面的 延续部分
❖ 扣带回：胼胝体沟与扣带沟之间 ❖ 距状沟：位于胼胝体后下方呈弓形向后至枕
叶后端 ❖ 楔叶：距状沟与顶枕沟之间 ❖ 舌回：距状沟下方皮质
❖ 正中沟、界沟、第四脑室外侧隐窝；前庭区 （前庭神经核）；听结节（蜗神经核）；内侧 隆起；面神经丘；舌下神经三角（舌下神经 核）；迷走神经三角（迷走神经背核）；分隔 索；蓝斑；第四脑室顶前部，后部，三个孔： 第四脑室正中孔（1），第四脑室外侧孔
❖ 连通：中脑水管 → 第三脑室，第四脑室 → 正中孔、外侧孔 → 蛛网膜下隙
4、端 脑 The Telencephalon 五 叶
❖ 额叶 frontal lobe外侧沟以上，中央沟以前 ❖ 顶叶 parietal lobe 中央沟以后，外侧沟末端与枕叶
前缘中点连线以上的部分
❖ 颞叶 temporal lobe 外侧沟以下 ❖ 枕叶 occipital lobe 背外侧面：顶枕沟至枕前切迹
(距枕极4cm)连线后部 ❖ 岛叶 insular lobe 外侧沟深面，被大脑额、顶、颞

神经血管解剖图

神经血管解剖图
前交通动脉
第39页/共44页
大脑后动脉及其分支（侧面观）
后交通动脉
大脑后动脉
颈内动脉
基底动脉
第40页/共44页
脑动脉后面观
第41页/共44页
大脑静脉及静脉窦侧面观
下矢状窦
上矢状窦
海绵窦
乙状窦
第42页/共44页
大脑大静脉
基底静脉 直窦
大脑下静脉
窦汇 横窦
大脑静脉及静脉窦Towne位观
上矢状窦
直窦 窦汇 横窦
颈内动脉
后交通动脉
第11页/共44页
颈内动脉海绵窦段（前下面观）
垂体
第12页/共44页
大脑前动脉 眼动脉
颈内动脉膝段
椎-基底动脉和大脑动脉环（前下面观）
大脑前动脉 大脑中动脉 后交通动脉
椎动脉
第13页/共44页
颈内动脉（断端） 大脑后动脉 小脑上动脉 基底动脉
小脑下前动脉
脑的动脉（下面观）
大脑前动脉 颈内动脉
中脑 脑桥
延髓
第22页/共44页松果体 中源自导水管小脑第四脑室
小脑下后动脉 小脑延髓池
大脑半球内侧面观
大脑前动脉 基底动脉
第23页/共44页
脑动脉前面观
大
脑
前
大
动
脑
脉
中
的
动
分
脉
支
的
分
支
第24页/共44页
大脑前动脉内侧面观
第25页/共44页
大脑前动脉造影侧位像
第26页/共44页
脑动脉侧面观
第27页/共44页
颈外动脉
颈内动脉
第5页/共44页
颈总动脉
左颈总动脉造影侧位 像

脑血管解剖图解

脑血管解剖图解

脑膜支 脊髓后动脉 小脑后下动脉
小脑支 脉络膜支 延髓支 脊髓前动脉
A侧位
B前后位；
C颏顶位
1.V1 2.V2 3.V3 4.V4 5.枕骨髁
基底动脉（Basilar Artery, BA）
前后位
1.基底动脉 2.脑桥动脉 3.左小脑后下动脉（PICA） 4.右AICA-PICA干 5.左小脑前下动脉（AICA）
(二)大脑深静脉
ห้องสมุดไป่ตู้


大脑大静脉（Galen 静脉）：由两侧大脑 内静脉合成，注入直窦。 大脑内静脉：左右各一，位于第三脑室 顶中线两侧的脉络丛内。多数（约80%） 始于室间孔后缘。 基底静脉（Rosenthal静脉）：左右各一， 由大脑前静脉和大脑中深静脉在前穿质 附近合成，沿视束腹侧，绕大脑脚，经 内、外侧膝状体之间，注入大脑大静脉。
前后位
FPO：额顶叶岛盖；TO：颞叶岛盖；I：脑岛 1. 颈内动脉 3. Heubner返动脉 5. 外侧豆纹动脉 7. MCA膝部 2. 大脑前动脉 4. 颞前动脉 6. MCA分叉处 8. 侧裂顶部
眶额动脉
M1 ：水平段 M2：回转段 M3：侧裂段 M4：分叉段 M5：终段
前中央动脉 中央动脉 顶前动脉 顶后动脉 角回动脉 颞后动脉 颞前动脉
Anterior view anterior view 1. Posterior cerebral artery 2. Superior cerebellar artery 3. Pontine branches of the basilar artery 4. Anterior inferior cerebellar artery 5. Internal auditory artery 6. Vertebral artery 7. Posterior inferior cerebellar artery 8. Anterior spinal artery 9. Basilar artery

《腰椎血管神经解剖》PPT课件

《腰椎血管神经解剖》PPT课件

THANKS
感谢观看
腰椎静脉通常与腰椎动脉相伴而行， 收集腰椎区域的各种静脉回流。
腰椎静脉在回流血液的同时，也承担 着运输营养物质和代谢产物的任务。
腰椎毛细血管解剖
腰椎毛细血管是连接小动脉和 小静脉之间的微小血管，是血 液与组织之间进行物质交换的
重要结构。
腰椎毛细血管数量众多，分布 广泛，能够有效地促进血液与
组织之间的物质交换。
。
腰椎动脉在腰椎区域分支为多 个小动脉，供应腰椎间盘、腰 椎骨和周围软组织的血液。
腰椎动脉在供应血液的同时， 还携带重要的神经信号，对维 持腰椎功能起着重要作用。
腰椎静脉解剖
腰椎静脉是负责将血液从腰椎区域回 流到心脏的血管。
腰椎静脉汇集成较大的静脉血管，最 终汇入下腔静脉或肾静脉，将血液输 送回心脏。
通过毛细血管壁，血液中的氧 气和营养物质能够进入周围组 织，同时组织中的代谢产物也 能进入血液中被运输走。
腰椎毛细血管对于维持腰椎的 正常生理功能和代谢活动起着 至关重要的作用。
03
腰椎的神经解剖
腰椎的运动神经元
01
02
03
运动神经元
负责控制肌肉的收缩，使 腰椎能够进行各种运动。
神经元类型
包括前角运动神经元和侧 角运动神经元，分别控制 躯干和下肢的肌肉。
内分泌功能
部分腰椎神经具有内分泌功能，能够分泌神经递 质等化学物质，调节腰椎的生理功能。
腰椎血管神经的相互关系
神经调节
腰椎神经可以通过神经反射调节血管的舒缩状态，从而影响腰椎 的血液供应。
血管滋养
腰椎血管为腰椎神经提供营养物质和氧气，保证神经的正常功能。
相互影响
腰椎血管和神经在功能上相互影响，共同维持腰椎的正常生理功能 。

神经系统的解剖生理和常见症状

神经系统的解剖生理和常见症状

瞳孔对光反射 (Pupillary light reflex)
光反射减弱或消失
传入纤维 (外侧膝状体前视觉径路病变)
传出纤维 (动眼神经损害)
眼球运动障碍-临床表现 (Eye Movement Disorders- Clinical Features)
中等大固定瞳孔 中脑水平病变
丘脑性瞳孔
瞳孔轻度缩小 光反射存在 丘脑占位性病变早
霍纳征
眼球运动障碍-临床表现 (Eye Movement Disorders- Clinical Features)
霍纳征(Horner sign)
颈上交感神经径路& 脑干网状结构
交感纤维损害 (图2-7)
眼球运动障碍-临床表现 (Eye Movement Disorders- Clinical Features)
静脉瘀血，多为双侧，可见点片状出血
球后视神经炎、多发性硬化、视神经受压
脑肿瘤、血肿和炎症导致颅内压增高
视觉障碍-临床表现
2. 视野缺损
解剖基础:图2-3
双颞侧偏盲
垂体瘤 颅咽管瘤等 使视交叉中部受损
视觉障碍-临床表现
2. 视野缺损
对侧同向性偏盲 两眼病变对侧 视野同向偏盲
黄斑回避 视中枢病变 中心视野常保留 (黄斑区纤维投射至 双侧枕叶视皮质)
眼球运动障碍-临床表现 (Eye Movement Disorders-Clinical Features)
要点提示
➢ 动眼(Ⅲ)神经麻痹导致睑下垂为完全性 ➢ 眼睑失交感神经支配引起睑下垂(如Horner综合征)
为部分性 ➢ 单侧睑下垂见于提上睑肌麻痹, 如动眼神经或上分支
病变, Horner征常伴瞳孔缩小, 用力睁眼可暂时克服 ➢ 双侧睑下垂提示动眼神经核受累\重症肌无力或眼肌

十二对脑神经解剖(精析)


Ⅶ面神经
F成分 躯体运动
内脏运动 内脏感觉
起始C 面N核
出颅部位
内耳门 茎乳孔
上泌涎核 内耳门
膝N节 内耳门
分布 损伤表现
表情肌
面瘫、角 膜反射消 失
泪腺
舌下腺 分泌障碍
下颌下腺
舌前2/3 味蕾
味觉障碍
Ⅷ 前庭蜗N 躯体感觉
前庭N—— 传导平衡觉 包括 蜗 N —— 传导听觉
中枢突
前庭N
前庭N节 周围突 位觉感受器
脑神经
序数 名称 性质
Ⅰ 嗅N
感觉
Ⅱ 视N
感觉
Ⅲ 动眼N 运动 Ⅳ 滑车N 运动
连脑部位
连于端脑 连于间脑
连于中脑
Ⅴ 三叉N 混合
Ⅵ 展N
运动
Ⅶ 面N
混合
Ⅷ 前庭蜗N 感觉
连于脑桥
Ⅸ 舌咽N Ⅹ 迷走N Ⅺ 副N Ⅻ 舌下N
混合 混合 运动 运动
连于延髓
脑神经示意图
脑神经名称顺序
1嗅2视3动眼 4滑5三叉6展 7面8庭9舌咽 10迷11副神经 12舌下要记清
Ⅹ迷走神经 行程
延髓橄榄后沟出脑
颈V孔出颅
行程
颈内V与颈内、总A间后下行 胸廓上口入胸腔
肺根后方下行
食管裂孔入腹腔。
左迷走N—在胸腔内走在主A前—左肺 丛——食管前方（食管前丛)—迷走N前干
右迷走N—越过右锁骨下A前方—右肺 丛—食管后方（食管后丛）—迷走N后干
Ⅹ迷走神经主要分支
1.颈部的分支 （1）喉上N
前庭蜗N
（双极N元）
蜗 N 中枢突 蜗 N 节 周围突 听觉感受器
内耳道
内耳门
延髓脑桥沟 前庭N核

神经血管的解剖

3
毛细血管
•毛细血管非常细小只有在显微镜下可见
•毛细血管连接动脉和静脉而且使人体能够在血液中吸收 氧气等营养物质
小静脉
静脉血
动脉血
小动脉
毛细血管
4
静脉
•静脉将血液运送回心脏 •静脉旳弹力层比动脉少 •从心脏泵出旳血液到达静脉后 旳压力明显降低
静脉系统
5
静脉
• 静脉有瓣膜能够使血流只往心脏方向阻止反流 • 人体内最大旳静脉是腔静脉 • 上腔和下腔静脉旳血液进入右心房 • 颅内静脉汇入硬脑膜窦 (the dura mater)
• 眼段常发出两条主要动脉为
– 眼动脉和垂体上动脉
• 交通动脉段发出两支主要血管即
– 后交通动脉和脉络膜前动脉
• 颈内动脉供血给
– 前循环，颈内动脉末端分支为
• 大脑前动脉(ACA)和大脑中动脉(MCA)
• 椎-基底动脉系统供血到
– 后循环
67
问题
• 椎动脉从
– 左、右侧旳锁骨下动脉发出
• 小脑后下动脉（PICA）从
5. 侧裂点
33
34
35
椎-基底动脉系统(VBS)
• 椎-基底动脉系统供血到后循环 • 椎动脉从左、右侧旳锁骨下动脉发出 • 右侧旳锁骨下动脉从头臂干（无名动脉）
分支出来 • 左侧旳锁骨下动脉直接从主动脉弓发出
36
椎-基底动脉系统(VBS)
• 椎动脉在颈部发出多条分支供血到脊髓 和头颈部肌肉
• 两支颈内动脉供给大部分血液到额叶，颞 叶和顶叶
• 颈内动脉开始于颈总动脉
• 颈内动脉被分为下列7段：
– C1 =颈段
- C5 =床突段
– C2 =岩段
- C6 =眼动脉段
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

前交通动脉 颈内动脉 后交通动脉 大脑后动脉 小脑上动脉
桥脑 基底动脉
延髓
基底动脉及分支
大脑前动脉 大脑中动脉
颈内动脉 后交通动脉 大脑后动脉 小脑上动脉
基底动脉 桥脑
小脑后下动脉
前交通动脉
小脑前下动脉 椎动脉 延髓
椎-基底动脉系统（腹侧面观）
大脑后动脉 小脑上动脉 小脑前下动脉
基底动脉
小脑后下动脉 Ⅴ
基底动脉 颈内动脉
大脑中动脉 大脑后动脉
小脑后下动脉 椎动脉
颈内动脉系和椎-基底动脉系（外侧面）
大脑中动脉 颈内动脉
椎动脉
颈内动脉造影侧位像（动脉期）
大脑前动脉 眼动脉
大脑中动脉
颈内动脉
大脑后动脉 后交通动脉
颈内动脉造影正位像（动脉期）
大脑前动脉
后交通动脉
眼动脉 颈内动脉
大脑中动脉分段和豆纹动脉
后交通动脉
颈内动脉海绵窦段（前下面观）
垂体
大脑前动脉 眼动脉
颈内动脉膝段
椎-基底动脉和大脑动脉环（前下面观）
大脑前动脉 大脑中动脉 后交通动脉
椎动脉
颈内动脉（断端） 大脑后动脉 小脑上动脉 基底动脉
小脑下前动脉
脑的动脉（下面观）
大脑前动脉 颈内动脉
大脑后动脉 小脑上动脉 小脑下前动脉
椎动脉 小脑下后动脉
介入治疗解剖学图谱
神经血管
主动脉弓造影正位像
右颈总动脉
右椎动脉 右锁骨下动脉
头臂干
左椎动脉
左锁骨下动脉 左颈总动脉 主动脉弓

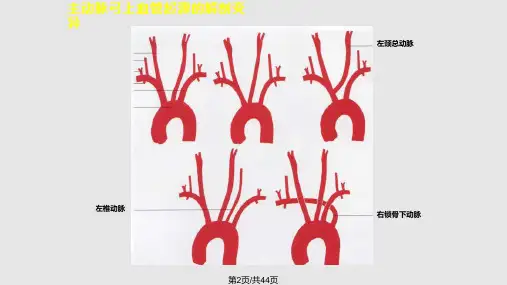

主动脉弓上血管起源的解剖变异
