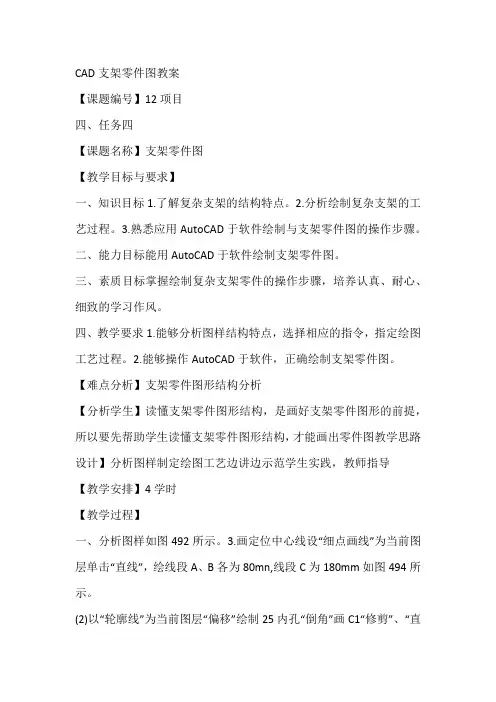

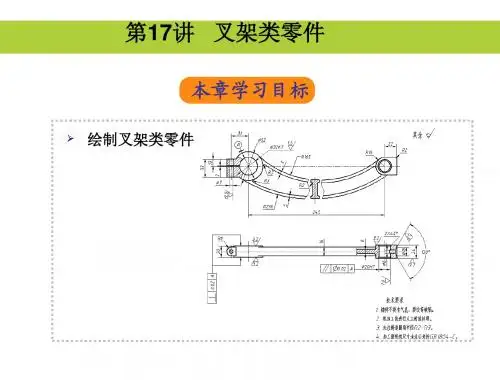

CAD支架零件图教案

CAD支架零件图教案【课题编号】12项目四、任务四【课题名称】支架零件图【教学目标与要求】一、知识目标1.了解复杂支架的结构特点。

2.分析绘制复杂支架的工艺过程。

3.熟悉应用AutoCAD于软件绘制与支架零件图的操作步骤。

二、能力目标能用AutoCAD于软件绘制支架零件图。

三、素质目标掌握绘制复杂支架零件的操作步骤，培养认真、耐心、细致的学习作风。

四、教学要求1.能够分析图样结构特点，选择相应的指令，指定绘图工艺过程。

2.能够操作AutoCAD于软件，正确绘制支架零件图。

【难点分析】支架零件图形结构分析【分析学生】读懂支架零件图形结构，是画好支架零件图形的前提，所以要先帮助学生读懂支架零件图形结构，才能画出零件图教学思路设计】分析图样制定绘图工艺边讲边示范学生实践，教师指导【教学安排】4学时【教学过程】一、分析图样如图492所示。

3.画定位中心线设“细点画线”为当前图层单击“直线”，绘线段A、B各为80mn,线段C为180mm如图494所示。

(2)以“轮廓线”为当前图层“偏移”绘制25内孔“倒角”画C1“修剪”、“直线”完成内孔投影，如图496所示。

5.绘制圆筒剖切图形用“样条曲线”画剖切分界线；一一“修剪”多余线段一一“图案填充”剖面线，如图498所示再画二个对称R15,如图4100所示。

7.绘制A向视图(1)画中心线A为90,B为80用“构造线”从主视图画出投影线，如图4102所示。

(2)绘R15半圆径13圆孔切换“细点画线”为当前图层用“对象捕捉”、“对象追踪”绘圆孔的中心线用“圆”画R15、R13两圆用“直线”、“偏移”画细节一一用“圆角”画R5圆角，如图4104所示。

8.绘制肋板(1)在圆柱上方画外圆投影偏移水平线向下15mm得A点用“构造线”作过A竖直投影线，如图4106所示。

9.用“直线”、“图案填充”绘肋板的移出断面图，如图4108所示。

四、实训教材P132。

练习三五、小结1.支架结构较为复杂，可分为自身工作部分、支承部分和连接两部分的肋板。

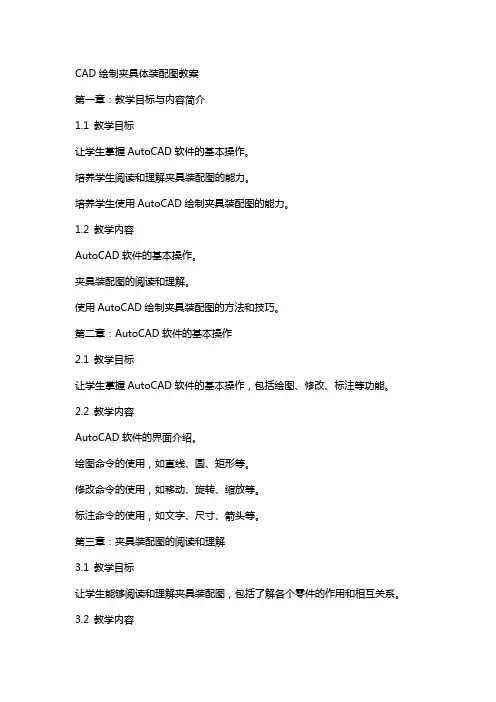

CAD绘制夹具体装配图教案第一章：教学目标与内容简介1.1 教学目标让学生掌握AutoCAD软件的基本操作。

培养学生阅读和理解夹具装配图的能力。

培养学生使用AutoCAD绘制夹具装配图的能力。

1.2 教学内容AutoCAD软件的基本操作。

夹具装配图的阅读和理解。

使用AutoCAD绘制夹具装配图的方法和技巧。

第二章：AutoCAD软件的基本操作2.1 教学目标让学生掌握AutoCAD软件的基本操作，包括绘图、修改、标注等功能。

2.2 教学内容AutoCAD软件的界面介绍。

绘图命令的使用，如直线、圆、矩形等。

修改命令的使用，如移动、旋转、缩放等。

标注命令的使用，如文字、尺寸、箭头等。

第三章：夹具装配图的阅读和理解3.1 教学目标让学生能够阅读和理解夹具装配图，包括了解各个零件的作用和相互关系。

3.2 教学内容夹具装配图的基本组成，包括主视图、俯视图、侧视图等。

夹具装配图的阅读方法，包括了解各个零件的名称、编号、位置和相互关系。

夹具装配图的标注，包括尺寸、公差、表面粗糙度等。

第四章：使用AutoCAD绘制夹具装配图4.1 教学目标让学生能够使用AutoCAD绘制夹具装配图，包括绘制各个零件和标注相关信息。

4.2 教学内容使用AutoCAD绘制零件图的方法和技巧，包括使用绘图命令和修改命令。

使用AutoCAD进行零件装配的方法和技巧，包括使用组态命令和爆炸命令。

使用AutoCAD进行标注的方法和技巧，包括使用文字命令和尺寸命令。

第五章：练习与巩固5.1 教学目标让学生通过练习巩固所学的知识，提高绘制夹具装配图的能力。

5.2 教学内容布置练习题目，让学生独立完成绘制夹具装配图的任务。

学生互相评审，教师进行点评和指导。

总结绘制夹具装配图的要点和注意事项。

第六章：复杂零件的绘制6.1 教学目标让学生掌握如何使用AutoCAD绘制复杂零件。

培养学生对复杂零件绘制的技巧和经验。

6.2 教学内容绘制复杂零件的步骤和方法。

电机支架夹具课程设计cad一、教学目标本课程的教学目标是使学生掌握电机支架夹具的设计原理和方法，能够运用CAD软件进行电机支架夹具的绘制。

具体分为以下三个部分：1.知识目标：使学生了解电机支架夹具的设计原理、结构和特点，掌握CAD软件的基本操作方法和技巧。

2.技能目标：培养学生能够独立完成电机支架夹具的设计和绘制，提高学生的动手能力和创新能力。

3.情感态度价值观目标：培养学生对电机支架夹具设计和绘图工作的兴趣，增强学生的职业责任感和团队协作意识。

二、教学内容本课程的教学内容主要包括以下几个部分：1.电机支架夹具的设计原理：介绍电机支架夹具的作用、结构和特点，使学生了解电机支架夹具设计的基本原则。

2.CAD软件的基本操作：讲解CAD软件的界面布局、命令使用和绘图方法，使学生能够熟练掌握CAD软件的基本操作。

3.电机支架夹具的绘制：通过实例讲解，使学生掌握电机支架夹具的绘制方法，培养学生的实际操作能力。

4.电机支架夹具的设计实践：安排适量的实践任务，使学生在实际操作中进一步巩固所学知识和技能。

三、教学方法本课程采用讲授法、实践法、讨论法等多种教学方法相结合的方式进行教学。

1.讲授法：讲解电机支架夹具的设计原理、CAD软件的基本操作方法和技巧。

2.实践法：安排适量的实践任务，使学生在实际操作中掌握电机支架夹具的设计和绘制方法。

3.讨论法：学生进行小组讨论，分享学习心得和经验，提高学生的团队协作能力。

四、教学资源本课程所需的教学资源包括：1.教材：《电机支架夹具设计与CAD绘制教程》2.参考书：相关电机支架夹具设计和CAD绘图的书籍3.多媒体资料：教学PPT、视频教程等4.实验设备：计算机、CAD软件、绘图板等以上教学资源将有助于实现本课程的教学目标，提高学生的学习效果。

五、教学评估本课程的教学评估将采用多元化的评估方式，包括以下几个部分：1.平时表现：通过课堂参与、提问、小组讨论等环节，评估学生的学习态度和积极性。

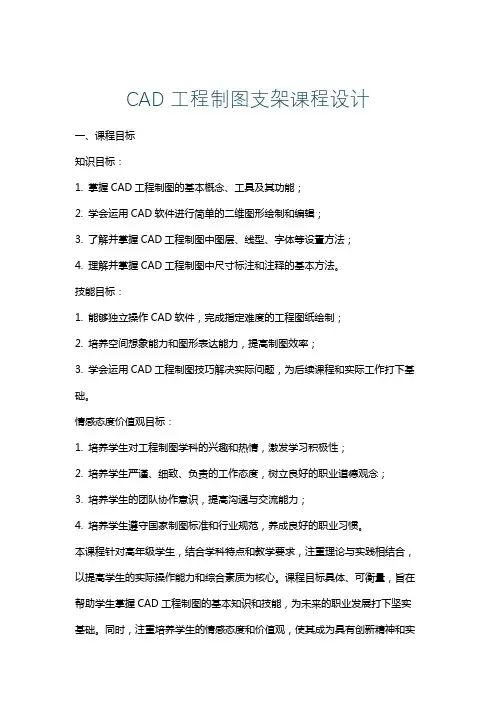

CAD工程制图支架课程设计一、课程目标知识目标：1. 掌握CAD工程制图的基本概念、工具及其功能；2. 学会运用CAD软件进行简单的二维图形绘制和编辑；3. 了解并掌握CAD工程制图中图层、线型、字体等设置方法；4. 理解并掌握CAD工程制图中尺寸标注和注释的基本方法。

技能目标：1. 能够独立操作CAD软件，完成指定难度的工程图纸绘制；2. 培养空间想象能力和图形表达能力，提高制图效率；3. 学会运用CAD工程制图技巧解决实际问题，为后续课程和实际工作打下基础。

情感态度价值观目标：1. 培养学生对工程制图学科的兴趣和热情，激发学习积极性；2. 培养学生严谨、细致、负责的工作态度，树立良好的职业道德观念；3. 培养学生的团队协作意识，提高沟通与交流能力；4. 培养学生遵守国家制图标准和行业规范，养成良好的职业习惯。

本课程针对高年级学生，结合学科特点和教学要求，注重理论与实践相结合，以提高学生的实际操作能力和综合素质为核心。

课程目标具体、可衡量，旨在帮助学生掌握CAD工程制图的基本知识和技能，为未来的职业发展打下坚实基础。

同时，注重培养学生的情感态度和价值观，使其成为具有创新精神和实践能力的优秀人才。

二、教学内容1. CAD工程制图基本概念：介绍CAD工程制图的发展、软件界面、基本操作等；- 教材章节：第一章 CAD工程制图概述2. 二维图形绘制与编辑：学习直线、圆、矩形等基本图形绘制，以及删除、移动、复制等编辑操作；- 教材章节：第二章 二维图形绘制与编辑3. 图层、线型、字体设置：掌握图层创建、线型设置、字体样式等操作；- 教材章节：第三章 图层、线型、字体的设置4. 尺寸标注与注释：学习尺寸标注、文字注释、表格制作等；- 教材章节：第四章 尺寸标注与注释5. 实践项目：结合实际案例，进行二维工程图纸绘制，巩固所学知识；- 教材章节：第五章 实践项目教学内容按照教材章节顺序进行安排，注重理论与实践相结合。

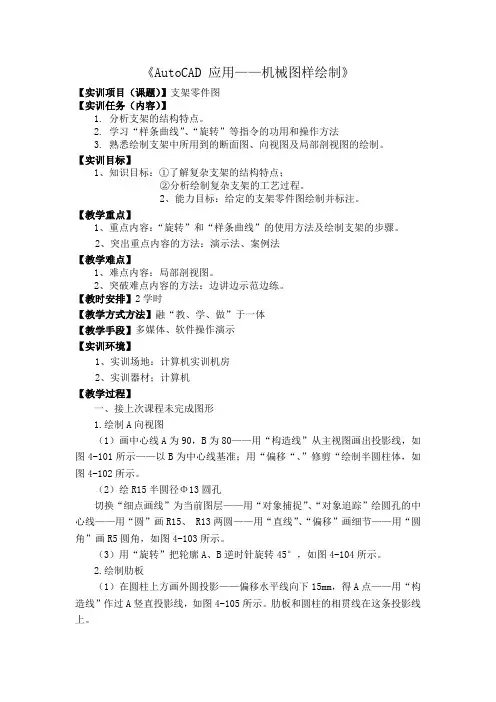

《AutoCAD 应用——机械图样绘制》【实训项目（课题）】支架零件图【实训任务（内容）】1. 分析支架的结构特点。

2. 学习“样条曲线”、“旋转”等指令的功用和操作方法3. 熟悉绘制支架中所用到的断面图、向视图及局部剖视图的绘制。

【实训目标】1、知识目标：①了解复杂支架的结构特点；②分析绘制复杂支架的工艺过程。

2、能力目标：给定的支架零件图绘制并标注。

【教学重点】1、重点内容：“旋转”和“样条曲线”的使用方法及绘制支架的步骤。

2、突出重点内容的方法：演示法、案例法【教学难点】1、难点内容：局部剖视图。

2、突破难点内容的方法：边讲边示范边练。

【教时安排】2学时【教学方式方法】融“教、学、做”于一体【教学手段】多媒体、软件操作演示【实训环境】1、实训场地：计算机实训机房2、实训器材；计算机【教学过程】一、接上次课程未完成图形1.绘制A向视图（1）画中心线A为90，B为80——用“构造线”从主视图画出投影线，如图4-101所示——以B为中心线基准；用“偏移“、”修剪“绘制半圆柱体，如图4-102所示。

（2）绘R15半圆径Φ13圆孔切换“细点画线”为当前图层——用“对象捕捉”、“对象追踪”绘圆孔的中心线——用“圆”画R15、 R13两圆——用“直线”、“偏移”画细节——用“圆角”画R5圆角，如图4-103所示。

（3）用“旋转”把轮廓A、B逆时针旋转45°，如图4-104所示。

2.绘制肋板（1）在圆柱上方画外圆投影——偏移水平线向下15mm，得A点——用“构造线”作过A竖直投影线，如图4-105所示。

肋板和圆柱的相贯线在这条投影线上。

（2）用“偏移”、“修剪”画肋板投影，如图4-106所示。

3.用“直线”、“图案填充”绘肋板的移出断面图，如图4-107所示。

4.美化图形及合理布局视图，如图4-108所示。

四、实训教材P132。

练习一～三五、小结1.支架结构较为复杂，可分为自身工作部分、支承部分和连接两部分的肋板。

一、教案基本信息教案名称：CAD支架零件图教案课时安排：2课时教学目标：1. 让学生掌握CAD软件的基本操作。

2. 让学生学会绘制支架零件图。

3. 培养学生独立操作CAD软件，绘制零件图的能力。

教学重点与难点：重点：CAD软件的基本操作，支架零件图的绘制方法。

难点：CAD软件的高级操作，支架零件图的细节处理。

教学准备：1. 安装好CAD软件的计算机。

2. 支架零件图的实例文件。

二、教学过程1. 导入新课教师简要介绍CAD软件在工程领域的应用，引导学生了解本节课的学习内容。

2. 基本操作学习教师讲解CAD软件的基本操作，如新建文件、保存文件、打开文件、关闭文件等。

学生跟随教师操作，熟悉软件界面。

3. 实例演示教师演示如何绘制一个简单的支架零件图，讲解绘制过程中的关键步骤和注意事项。

学生观看演示，跟随教师操作。

4. 学生练习学生独立操作CAD软件，按照教师提供的实例文件，尝试绘制支架零件图。

教师巡回指导，解答学生疑问。

5. 课堂总结教师总结本节课所学内容，强调支架零件图的绘制方法和注意事项。

学生整理学习笔记。

三、课后作业1. 绘制一个简单的支架零件图。

四、教学反思教师在课后对自己的教学进行反思，分析教学过程中的优点和不足，针对性地调整教学方法，以提高教学效果。

五、课后评价1. 学生作业评价：检查学生绘制的支架零件图，评价其准确性、规范性和创新性。

2. 学生课堂表现评价：评价学生在课堂上的参与程度、学习态度和合作精神。

3. 教学目标达成情况评价：分析学生学习成果，评估教学目标是否达成。

六、教学内容拓展1. 高级操作学习教师讲解CAD软件的高级操作，如尺寸标注、文字标注、图层管理、块引用等。

学生跟随教师操作，掌握高级操作技巧。

2. 复杂支架零件图绘制教师演示如何绘制一个复杂的支架零件图，讲解绘制过程中的关键步骤和注意事项。

学生观看演示，跟随教师操作。

七、实践与应用1. 学生独立操作CAD软件，根据实际工程需求，绘制一个具有代表性的支架零件图。

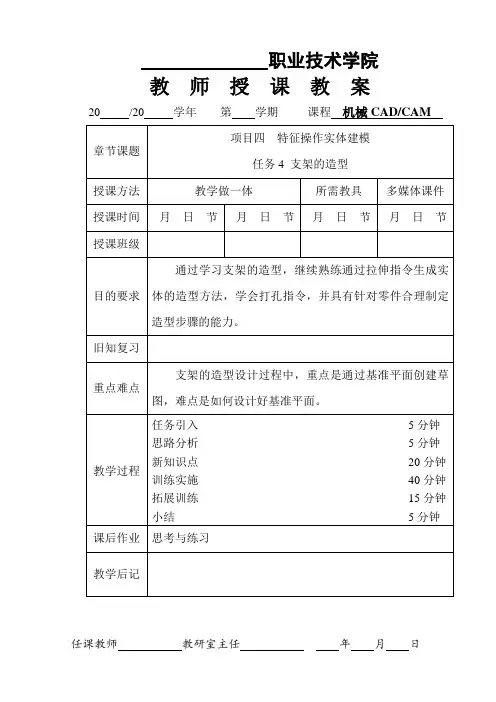

职业技术学院教师授课教案20 /20 学年第学期课程机械CAD/CAM教学内容讲授新课：支架的造型一、学习本课程的目的和任务通过学习支架的造型，继续熟练通过拉伸指令生成实体的造型方法，学会打孔指令，并具有针对零件合理制定造型步骤的能力。

二、本课程的主要内容和基本要求依据给出的条件，完成如图4-4-1所示支架的实体造型。

图4-4-1支架的造型步骤见表4-4-1。

表4-4-1三、本课程的学习方法1．不断地“由物想图”和“由图想物”，既要想象构思物体的形状，又要思考作图的投影规律，逐步提高空间想象和思维能力。

2．学与练相结合，读图与画图相结合，通过画图促进读图能力的培养。

3．要重视实践，树立理论联系实际的学风。

培养良好的工程意识和工程素质。

四、新知识点1.创建相对基准平面NX 提供如下几种方法来创建相对基准平面。

（1）在一距离上偏置平行：从一平面或现有基准平面偏置来建立一基准平面。

（2）在表面或平面中心：在两平行表面或基准平面的中心建立一基准平面。

（3）过一圆柱的轴：通过一圆柱、圆锥、圆环或旋转特征的临时轴建立一基准平面。

（4）与表面或基准平面成一角度建立一个基准平面。

1.绘制底座2.绘制辅助线及基准平面3.绘制草图4.拉伸实体5.隐藏辅助线（5）相切圆柱表面建立一基准平面。

（6）过3点建立一个基准平面。

点可以是一个边缘的端点或中点。

（7）过曲线上一点建立一基准平面。

曲线可以是草图曲线、边缘或其他类型的曲线。

（8）过一点并在指定的方向上建立基准平面。

选择一个点，系统推断一个方向建立基准平面。

点击【基准平面】指令，弹出【基准平面】对话框如图4-4-2所示，类型下拉菜单如图4-4-3所示。

图4-4-2 图4-4-32.创建相对基准轴NX提供如下几种方法来创建相对基准轴。

（1）过两点。

（2）过一条边。

（3）过一个圆柱、圆锥、圆环或旋转特征轴。

（4）两个平面或基准平面的脚线。

（5）过曲线上一点建立一个基准轴。
