coreldraw公开课交互式调和工具和透明工具教案

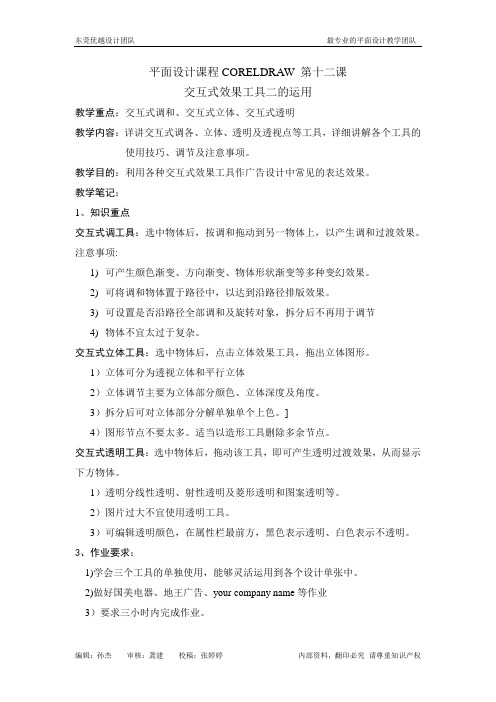

东莞优越设计团队最专业的平面设计教学团队平面设计课程CORELDRAW 第十二课交互式效果工具二的运用教学重点：交互式调和、交互式立体、交互式透明教学内容：详讲交互式调各、立体、透明及透视点等工具，详细讲解各个工具的使用技巧、调节及注意事项。

教学目的：利用各种交互式效果工具作广告设计中常见的表达效果。

教学笔记：1、知识重点交互式调工具：选中物体后，按调和拖动到另一物体上，以产生调和过渡效果。

注意事项:1)可产生颜色渐变、方向渐变、物体形状渐变等多种变幻效果。

2)可将调和物体置于路径中，以达到沿路径排版效果。

3)可设置是否沿路径全部调和及旋转对象，拆分后不再用于调节4)物体不宜太过于复杂。

交互式立体工具：选中物体后，点击立体效果工具，拖出立体图形。

1）立体可分为透视立体和平行立体2）立体调节主要为立体部分颜色、立体深度及角度。

3）拆分后可对立体部分分解单独单个上色。

]4）图形节点不要太多。

适当以造形工具删除多余节点。

交互式透明工具：选中物体后，拖动该工具，即可产生透明过渡效果，从而显示下方物体。

1）透明分线性透明、射性透明及菱形透明和图案透明等。

2）图片过大不宜使用透明工具。

3）可编辑透明颜色，在属性栏最前方，黑色表示透明、白色表示不透明。

3、作业要求：1)学会三个工具的单独使用，能够灵活运用到各个设计单张中。

2)做好国美电器、地王广告、your company name等作业3）要求三小时内完成作业。

编辑：孙杰审核：龚建校稿：张婷婷内部资料，翻印必究请尊重知识产权。

教案-《CorelD RAW矢量绘图》9.3 交互式变形效果。

9.4 交互式透明效果。

9.5 交互式立体化倒角效果。

9.6 交互式阴影效果。

9.7 交互式封套效果。

学习方法：多做案例、多模仿、多应用。

3)课程新授：（70分钟）9．1 交互式调和效果案例1 创建交互式调和效果操作步骤Step1 使用工具箱中的【星形工具】和【椭圆形工具】分别创建如图9-1的两个矢量图形。

Step2 使用工具箱中的【交互式调和工具】在星形对象上按下鼠标左键不放，向椭圆对象拖动鼠标，此时在两个对象之间会出现起始控制柄和结束控制柄，如图9-2左图所示。

Step3 松开鼠标后，即可在两个对象之间创建调和效果，如图9-2右图所示。

图9-1 创建两个矢量图形图9-2 创建交互式调和案例2 交互式调和效果设置操作步骤Step1 在“步数或调和形状之间的偏移量”文本框中可以设置调和的步数，也就是调和中间生成对象的数目，这里更改为70，效果如图9-3所示。

图9-3 将调和步数更改为70步后的调和效果Step2 在“调和方向”文本框中，可以设定中间生成对象在调和过程申的旋转角度。

当该值不为零时，将激活【环绕调和】按钮，单击该按钮，则调和的中间对象除予自身旋转外，同时将以起始对象和终点对象的中间位置为旋转中心做旋转分布，形成一种弧形旋转调和效果，如图9-4所示。

图9-4 “调和方向”为120时的“环绕调和”效果Step2 属性栏中提供了“直接调和”、“顺时针调和”、“逆时针调和”3种调和类型，通过选择不同的调和类型，可改变光谱色彩的变化。

这里单击【顺时针调和】按钮，即可得到图9-5所示效果。

Step3 单击属性栏中的【对象和颜色加速】按钮，在弹出的界面中单击按钮，可将调和加速控制点分开设置：拖动上面的滑块，可单独控制调和的中间对象的分布；拖动下面的滑块可控制调和颜色的分布，如图9-6所示。

图9-5顺时针调和效果图9-6调节调和对象与颜色的加速案例3 沿路径调和操作步骤Step1 使用工具箱中的【手绘工具】绘制一条曲线路径，如图9-7所示。

第十一讲交互式工具一.交互式调和工具1.颜色调和：直接调和：从一种颜色过渡到另一种颜色。

顺时针调和：按色相环上顺时针的颜色调和逆时针调和：按色相环上逆时针的颜色调和2.将调和图形沿路径渐变1）绘制调和图形和路径2）选择路径属性中的“新建路径”。

3）当光标变为箭头时点击路径4）在杂项调和选项中——沿全路径渐变二.交互式轮廓图工具：做轮廓的调和。

1.类型：1）到中心：原始图形到中心点的调和。

2）向内：原始图形到中心点之间的调和。

3）向外：原始图形以外的图形轮廓调和。

2.颜色：1）线性颜色/顺时针颜色/逆时针颜色。

2）在调色板中可以对原始图形设置颜色/属性栏中可以对于轮廓图设置颜色。

3.步长值随偏移量的改变而改变。

三.交互式变形工具变形的类型1.推拉变形按住鼠标左键向左拖拉可使图形平滑。

按住鼠标左键向右拖拉可使图形尖锐。

2.拉链变形（例：仙人掌 . 头发 . 毛骨悚然）随机变形 . 平滑变形 . 局部变形（起始点所在处变化较大）3.扭曲变形四．交互式封套工具1．工作模式（直线模式 . 单弧模式 . 双弧模式 . 非强制模式）2.映射模式水平：可调节垂直方向的图形垂直：可调节水平方向的图形原始的：可调节任何方向的图形，效果较弱。

填塞：可调节任何方向的图形。

3.保留直线：可以保持直线不变形。

五．交互式立体化工具1.颜色的设置1）使用对象填充：立体化图形的颜色为原始图形的颜色。

2）使用纯色：立体化图形的颜色为单一的颜色。

3）使用颜色明暗变化：立体化的图形为渐变色。

2．立体的方向：左下角的符号是还原，右下角的符号是设置X、Y、Z的坐标值。

3.立体的斜角修饰4.立体照明：设置图形个部分的亮度。

六．交互式阴影工具1.阴影的类型：1）将光标放到图形边缘拖拉可设置平行于水平线的阴影。

2）将光标放到图形中心拖拉可设置垂直于水平线的阴影。

2.阴影的羽化方向3.阴影的边缘：在羽化方向中，选择平均时，阴影的边缘不可用。

4.阴影的分离：排列——分离阴影群组在图层1。

coreldraw公开课交互式调和工具和透明工具说课稿模板《<烛光里的妈妈>——交互式调和工具；一、说教材：；1、地位、作用和特点：；“交互式调和工具”是CorelDarw中重要的工；本节是在学习了基本形状绘制和基本图形拼接之后编排；2、教学目标：；根据《教学大纲》的要求和学生已有的知识基础和认知；（1）知识目标：能掌握交互式调和工具和透明工具的；（2）能力目标：能灵活利用以上工具临摹作品，并且；（3）《<烛光里的妈妈>——交互式调和工具和透明工具》说课稿一、说教材：1、地位、作用和特点：“交互式调和工具”是CorelDarw中重要的工具和教学内容。

本节是在学习了基本形状绘制和基本图形拼接之后编排的。

通过本节课的学习，既可以对交互式阴影工具的知识进一步巩固和深化，又可以为后面学习交互式封套工具打下基础，所以交互式调和工具是本章的重要内容。

此外，交互式调和工具的在平面设计中应用非常广泛呢，因此学习这部分有着广泛的现实意义。

本节的特点之一是：知识点繁琐难理解；特点之二是：应用十分灵活。

2、教学目标：根据《教学大纲》的要求和学生已有的知识基础和认知能力，确定以下教学目标：（1）知识目标：能掌握交互式调和工具和透明工具的功能以及各个设置的意义；（2）能力目标：能灵活利用以上工具临摹作品，并且能创新性设计；（3）德育目标：培养感恩的思想；培养注重细节的品质；培养职业场上的服务意识。

3、教学的重点和难点：（1）教学重点：交互式调和工具和透明工具的使用（2）教学难点：交互式调和工具中顺时针、逆时针的含义；曲线、直线调和的含义二、说教法：基于上面的教材分析，我根据自己对研究性学习“启发式”教学模式和新课程改革的理论认识，结合本校学生实际，主要突出了几个方面：一是创设问题情景，充分调动学生求知欲，并以此来激发学生的探究心理。

二是运用启发式教学方法，就是把教和学的各种方法综合起来统一组织运用于教学过程，以求获得最佳效果。

第18课交互式工具的使用（一）目的与要求：通过本课的学习，学会使用交互式工具创建特殊效果。

主要内容：1、交互式调工具2、交互式轮廓工具3、交互式变形工具4、交互式阴影工具重点：掌握这些交互式工具的各项设置参数难点：各项参数的设置课时安排：2课时一、交互式调和工具调和是指在两个对象之间创建渐变的中间对象，实现从一个对象到另一个对象形状、颜色的渐变效果。

1、创建调和的方法：（1）直线调和（2）复合调和：不能沿路径调和（3）沿路径调和a.调和到指定路径选中调和对象→路径属性→新建路径→在已有的路径上单击。

b.手绘路径调和按住Alt键，拖动鼠标从起始到终止图形注：可从路径分离2、调和的其他参数（1）对象调和时的颜色a.直线调和b.顺时针调和c.逆时针调和（2）对象加速调整主要是调整中间对象的距离及颜色的变化，调和对象上的方向线中间的滑块是上下两个三角形，用于控制渐变的加速度，默认状态下，中间对象的距离与颜色变化都是均匀的。

上面的三角形控制对象距离下面的三角形控制颜色的变化双击其中一个三角形可以解除它们的锁定滑块向哪边加速，中间对象与颜色就越接近哪边。

（3）调和数量（4）映射节点图形节点数量和节点顺序会影响调和效果，图形色彩的渐变方向也会影响调和效果。

节点的顺序不同，调和中就会出现翻转交错的现象。

杂项调和→映射节点可重新对齐节点二、交互式轮廓图工具交互式轮廓工具可以给指定对象增加同心的轮廓线，可向对象中心靠拢，也可以远离对象边缘线。

1、创建对象轮廓（1）到中心：创建向中心放射的轮廓图效果（2）向内：向内放射（3）向外：向外放射2、修改轮廓（1）修改轮廓的填充颜色及轮廓颜色方向线末端方块：设置外层轮廓的填充颜色方向线始端方块：设置外层轮廓的轮廓颜色（2）修改轮廓的步数与偏移量步数：轮廓线数目偏移量：各轮廓线之间的距离调整方向线上的滑块，可设置每层轮廓的间隔，往始端拖动，间隔增大，轮廓数量减少，往末端拖动，间隔减少，轮廓数量增多。

第十课. 交互式工具组（一）教学内容：交互式网状填充工具、吸管和颜料桶工具、交互式透明工具、透镜效果教学重点：交互式透明工具的应用教学难点：透镜效果的种类辩明和应用教学目标：会使用吸管和颜料桶颜色填色，能应用交互式透明工具、透镜效果教学方法：演示法、例举法教学过程：一、交互式网状填充工具在交互式填充工具组中，有一个工具——（交互式网状填充工具）。

使用这一工具可以轻松的创建复杂多变的网状填充效果，同时还可以将每一个网点填充上不同的颜色并定义颜色的扭曲方向。

（略讲，用的不是是多，如果要喷绘可以在phtotoshop里做效果更好）交互式网状填充工具的效果如下：（只要讲怎么操作就行，要1、节点和中间都可以填色；2、线条编辑和曲线编辑一样）使用交互式网状填充工具二、吸管和颜料桶工具在CorelDRAW 12 中，大大地增强了（吸管）工具和（颜料桶）工具的功能。

使用“吸管”不但可以在绘图页面的任意图形对象上面取得所需的颜色及属性，甚至可以从程序之外乃至桌面任意位置拾取颜色（获取的颜色是某一点的基本色，而不是渐变色）。

使用“颜料桶”工具则可以将取得的颜色（或属性）任意次的填充在其他的图形对象上面。

1、吸取颜色：使用（吸管）工具拾取样本颜色的操作注意：在属性栏的“采样大小”下拉列表框中设置吸管的取色范围为三种如下图：（略讲：吸取的颜色为RGB颜色要注意，不能直接用于印刷色彩）吸管工具属性栏使用吸管和颜料桶工具为图形对象填充颜色如果要在绘图页面以外拾取颜色，只需按下属性栏中的“从桌面选择”按钮，既可移动吸管工具到CorelDRAW 操作界面以外的系统桌面上去拾取颜色。

2、吸取属性：在CorelDRAW12 中，增强的（吸管）工具和（颜料桶）工具，不但能拾取样本颜色，还能拾取一个目标对象的属性，并将其灌输到另一个目标对象上。

具体操作步骤如下：（重点讲：其功能和“复制属性自”Ctrl+Shift+A相似，还结合了复制效果和复制变换属性这一选项，这一项鼓励学生多多使用）（1）在工具箱中选中“吸管”工具，并在属性栏中的拾取类型下拉列表框中选择“对象属性”选项；（2）打开属性栏的“属性”下拉列表框，在“轮廓”、“填充”和“文本”等属性中选择需要拾取的对象属性。

理论课教案(代号A-4)
一、组织教学 2分钟
1、提前到教室检查计算机、教具准备情况
2、清点人数、提前排除课堂不稳定因素
二、引入新课 3分钟
方法： 播放视频“感恩.avi ”。

引出制作贺卡。

母亲节是哪天？你打算用什么方式来表达？ 引入： 展示图片，引入本节课题“交互式调和工具”。

这些图片都可以用CDR 工具来实现。

三、讲授新课 20分钟
（一）向学生说明本节课的学习思路 1分钟
（二）每个环节逐步讲解
1、交互式调和工具概念（通俗记法：羊肉串） 9分钟
① 交互：两个或两个以上图形的变换
② 调和：将一个图形过渡到另一个图形上，中间形成一系列图形。

③ 要求：必须有两个或两个图形 ④ 操作：按着起点拖向终点．．．．．．．．（多练） 向学生说明是本课操作难点，要求多练
2、参数设置 10分钟
参数口诀：
步长是数量，颜色三方向；加号是杂项；曲线新路径，复制原图先。

注意问题：
①向学生说明是本课重点
②向学生说明步长不包括起点、终点 ③操作示范、便于理解
四、习题巩固 10分钟
让学生想像做好之后的效果是怎样的？
练习10分钟，若时间充足，可扩展练习交互式线条与文字 小组检查、自评，各组长汇报练习情况2分钟 注意事项：调和虽然好看，但容易死机。

实例制作
参数设置
小组自评
概念要求
五、课堂总结2分钟
本节课学习了交互式，注意多个图形调和时一定要按住鼠标拖向目标时，先不要松开鼠标，观察线框效果再松开。

以问答方式作总结，突出制作的严谨性
六、作业
制作“母亲节贺卡”。

教学过程 (代号A-4)。
