UG运动分析教程(中文版)

4.3节 4.4节
4.1 草图功能概述
UG中文版实用教程 第四章:草图功能 草图对象是与实体模型相关联的一种二维图形。该功能可以在需要 的任何一个平面内建立草图平面，再创建相关的草图对象。草图曲 线与在曲线功能中所绘制图形最大的不同是在草图中增加了“约束” 的概念，通过修改“约束”就可以改变草图中的图形。应用草图工 具，用户可以绘制近似的曲线轮廓，再添加精确的约束定义后就可 以完整表达设计的意图。已经建立的草图还可以用实体造型工具进 行拉伸、旋转等操作，生成与草图相关联的实体模型。修改草图时， 关联的实体模型也会自动更新。
4.4.2 偏置曲线
偏置曲线是将草图曲线沿指定方 向偏置一定距离而产生的新曲线， 并在草图中产生一个偏置约束。 偏置曲线和投影曲线将保持关联 性。
4.4 草 图 操 作
UG中文版实用教程 第四章:草图功能
4.4.4 投影曲线
4.3.4 转换参考对象
在为草图对象添加几何约束和尺寸约束的过程中，有些草图对象 和尺寸可能引起约束冲突，这时可以使用转换参考对象的操作来 解决这一冲突问题。
4.3 草 图 约 束
UG中文版实用教程 第四章:草图功能
4.3.5 显示或移除约束
显示或移除约束主要是用 来查看现有的几何约束， 设置查看的范围、查看类 型和列表方式以及移除不 需要的几何约束。
4.3.3 草图的尺寸约束
创建草图尺寸约束是限 制草图几何对象的大小 和形状，也就是在草图 上标注草图尺寸，并 草 图 约 束
UG中文版实用教程 第四章:草图功能
4.3.3 草图的尺寸约束
水平标注
竖直标注
平行标注
垂直标注
4.3 草 图 约 束
UG中文版实用教程 第四章:草图功能

如果对自己修改以后工具条不满意，可以单击“重置”按钮， 恢复为默认值。
3.基本视图操作
（1）鼠标直接选择：当系统提示选择对象的时候，鼠标在绘图 区中的形式变为选择形式，它不但可以选择对象，而且还可以进 行各种绘图操作。
（2）常规过滤选择器选择：常规过滤选择器实际上就是一个对 象过滤器，它可以通过某些限定条件来选择对象，提高工作效率， 特别是在零件很多的情况下更是如此。
源条和制图窗口。
标题栏显示了当前软件的版本和当前使用的模块名称
菜单栏位于标题栏下面，其中包括了UG的所有命令。 工具条是常用菜单选项的快捷方式，这样省去了用户查找菜单的很
多麻烦。
提示行主要是显示操作信息，当对UG中的任意一个操作对象进行操 作时，都将在它上面显示相关的执行信息。
制图窗口就是进行绘制的区域， 是用户进行绘图、组装零件 等的工作场所，是界面 最主要的组成部分。 资源条里面有上网导航、 培训教程、历史信息、 系统材料等等，可以 方便用户进行命令查找。
(4)UG/型腔和型芯铣削:该模块提供粗切单个或是多个型腔，沿着 任意的形状切去大量的毛坯和加工出型芯的全部功能。对于形状 非常复杂的表面产生刀具运行轨迹，确定走刀的方式。
(5)UG/固定轴铣削:该模块产生3轴运动的刀具路径。它可以加工 出任何的曲面模型和实体模型，提供多种驱动方式和走刀方式。 它还可以控制逆铣和顺铣切削，以及沿螺旋路线进刀等。同时， 它还可以识别前道工序未能切除的区域和陡峭区，以便使用的人 进一步清理这些地方。该模块可以模仿刀具路径，产生刀位文件。
(6)工业造型技术:该模块提供了强大的造型和渲染功能，可以实 现材质的赋予和光源的设置，材料的选择及环境设置，进行动画 的建立和预览，并且可以将渲染的结果直接打印出图，可以对曲 面进行变形处理和分析。

2.1 点构造功能
UG中文版实用教程 第二章:UG NX 5 的基本功能与基本 操作 2.1节 2.2节 2.3节 2.4节 2.5节 2.6节 2.7节 下面详细介绍点选择功能中每一选项的用法。 ● 自动判断的点：该选项根据光标点所选取的位置，使系统自动 判断出选取的点，它涵盖了后面将要介绍的所有点的选择方式。 ● 光标位置：该选项通过定位光标在绘图工作区上的位置，使光 标位置成为操作点，该点将位于工作平面上。 ● 现有点：该选项用于选取某个已存在点作为操作点。 ● 端点：该选项用于在已存在的线段、圆弧、二次曲线及其他曲 线的端点上选取操作点。下所示为一些选取常见端点的图例。
2.1 点构造功能
UG中文版实用教程 第二章:UG NX 5 的基本功能与基本 操作 2.1节 2.2节 2.3节 2.4节 2.5节 2.6节 2.7节 ● 象限点：该选项用于选取圆弧或椭圆弧的象限点（即四分点） 作为操作点。所选取的象限点是离光标选择球最近的那个四分点。 下图所示为选取椭圆弧象限点的图例。 ● 点在曲线/边上：该选项在曲线或边上生成点，通过指定U方向 的位置，指出点在曲线或边上的具体位置。 ● 面上的点：用于在曲面上生成点，选择曲面后，通过知道U值 和V值具体确定点在曲面上的位置。 ● 两点之间：通过选择两点，然后指定两点之间的距离百分比， 确定点的具体位置，是UG NX 5最新提供的功能。
UG中文版实用教程 第二章:UG NX 5 的基本功能与基本 操作 2.1节 2.2节 2.3节 2.4节 2.5节 2.6节 2.7节 定位功能主要用于确定腔体或槽体等加工特征和草图上的点或边相对 于实体或基准对象的位置。 对话框见图
2.7 定 位 功 能
UG中文版实用教程 第二章:UG NX 5 的基本功能与基本 操作 2.1节 2.2节 2.3节 2.4节 2.5节 2.6节 2.7节 水平定位 该定位方式通过在目标实体与工具实体上分别指定一点，再以这两点 沿水平参考方向的距离进行定位。

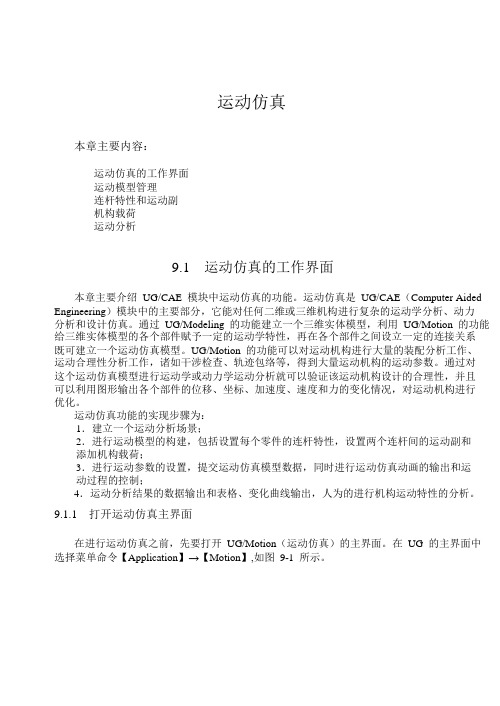

运动仿真本章主要内容：运动仿真的工作界面运动模型管理连杆特性和运动副机构载荷运动分析9.1 运动仿真的工作界面本章主要介绍UG/CAE 模块中运动仿真的功能。

运动仿真是UG/CAE（Computer Aided Engineering）模块中的主要部分，它能对任何二维或三维机构进行复杂的运动学分析、动力分析和设计仿真。

通过UG/Modeling 的功能建立一个三维实体模型，利用UG/Motion 的功能给三维实体模型的各个部件赋予一定的运动学特性，再在各个部件之间设立一定的连接关系既可建立一个运动仿真模型。

UG/Motion 的功能可以对运动机构进行大量的装配分析工作、运动合理性分析工作，诸如干涉检查、轨迹包络等，得到大量运动机构的运动参数。

通过对这个运动仿真模型进行运动学或动力学运动分析就可以验证该运动机构设计的合理性，并且可以利用图形输出各个部件的位移、坐标、加速度、速度和力的变化情况，对运动机构进行优化。

运动仿真功能的实现步骤为：1．建立一个运动分析场景；2．进行运动模型的构建，包括设置每个零件的连杆特性，设置两个连杆间的运动副和添加机构载荷；3．进行运动参数的设置，提交运动仿真模型数据，同时进行运动仿真动画的输出和运动过程的控制；4．运动分析结果的数据输出和表格、变化曲线输出，人为的进行机构运动特性的分析。

9.1.1 打开运动仿真主界面在进行运动仿真之前，先要打开UG/Motion（运动仿真）的主界面。

在UG 的主界面中选择菜单命令【Application】→【Motion】,如图9-1 所示。

图9-1 打开UG/Motion 操作界面选择该菜单命令后，系统将会自动打开UG/Motion 的主界面，同时弹出运动仿真的工具栏。

9.1.2 运动仿真工作界面介绍点击Application/Motion 后UG 界面将作一定的变化，系统将会自动的打开UG/Motion的主界面。

该界面分为三个部分：运动仿真工具栏部分、运动场景导航窗口和绘图区，如图9-2 所示。

UG中文版实用教程
第八章:工程图功 能
8.1节 8.2节 8.3节 8.4节 8.5节 8.6节 8.7节 8.8节
8.2 工程图参数的设置
8.2.1 原点参数设置
当用户进入工程图模块后，在【首选项】菜单下会出现一些关于工 程图的参数设置命令，用户需要先对制图环境参数进行设置，以方 便进行相关的工程图操作。 在【制图首选项】工具栏中单击按钮或选择菜单命令【首选项】/ 【原点】，系统会弹出如图8-1所示的【原点工具】对话框，它用于 设置原点或尺寸的对齐方式。 在该对话框中有7个功能按钮选项，可从中选择一种进行操作，下 面介绍这些功能选项的用法。
UG中文版实用教程
第八章:工程图功 能
8.1节 8.2节 8.3节 8.4节 8.5节 8.6节 8.7节 8.8节
8.2 工程图参数的设置
8.2.1 原点参数设置
● （对准箭头）：该选项用于设置尺寸标注和符号与已存在的箭头 进行对齐。如果设置为箭头对齐的方式，在标注尺寸时，系统将要 求用户选择存在的箭头作为对齐基准，选择箭头后，则标注的尺寸 会与所选的箭头相对齐。 ● （点构造器）：该选项用于利用点创建功能来设置位置原点，进 行尺寸和符号的对齐。选择该方式时，对话框中的点创建功能选项 被激活，用户可以选取控制点、交点和中心点作为尺寸或符号的放 置位置。 ● （偏置字符）：该选项用于将尺寸与存在对象（尺寸、文字或注 释）偏移指定的字符数后进行对齐。选择该方式时，对话框中会出 现【X比例因子】和【Y比例因子】两个参数文本框。在这两个文本 框中，用户可以设置水平和垂直的偏移字符数。在标注尺寸时，系 统要求用户选择存在对象作为偏移基准，选择对象后，系统会按指 定的偏移字符数确定尺寸标注的位置。
UG中文版实用教程

5.1 装配功能介绍与基本术语
UG中文版实用教程
5.1.2
UG NX 5的特征分类
在UG NX 5中，将实体特征分为了以下几大类。 ● 基本体素特征：它是指一些简单的三维实体模型，如长方 体、圆柱、圆锥和球等实体。通过这些基本体素特征的组合， 用户可以创建出更加复杂的实体模型。 ● 扫描特征：它是指通过对实体表面或曲线等对象进行拉伸、 回转或扫描操作而创建的实体模型。 ● 加工特征：它是指系统提供的一些如孔、圆台、腔体和槽 等特征类型，这些特征均依附于某个实体上，通过在基体上进 行加工、添加或去除材料而生成。 ● 基准特征：它是一类非常有用的辅助设计特征，虽然并不 直接体现在产品模型中，但是许多特殊实体模型的创建，都要 利用基准特征来完成操作。 ● 用户自定义特征：它是由用户按照设计方式自己定义的一 些特征类型，并可像使用系统特征那样将自定义特征直接添加 到当前设计模型中，作为整体进行编辑和操作。 ● 细节设计特征：它是在对基本实体特征进行了相关的特征 操作后，生成的一些特征类型，如倒角特征等。
5.2 构建基准特征
UG中文版实用教程
基准特征是设计零件中的一种辅助工具，基准特征分为基准平 面、基准轴和基准坐标系。在设计零件时，经常碰到在平面上 打斜孔的情况，由于孔的方向必须垂直放置面，所以必须借助 于基准面作为放置面。又因为成型特征一般要求放置面是平面， 借助于基准面，用户可以在球面或圆柱面上打孔等。基准特征 还有其他方面的应用，如旋转特征的截面曲线可以绕基准轴旋 转等。这些基准面和基准轴起到了辅助面和辅助线的作用。基 准坐标系可以使坐标系与几何对象相关联。基准特征还可以是 参数化的，用户可以方便地对其进行修改，同时与基准特征相 关联的对象也会更改。
5.2 构建基准特征

运动分析对原来的三‎维实体模型‎完成了连杆‎特性的设置‎，运动副的建‎立和外载荷‎的添加的前‎置处理后，就完成了运‎动模型的构‎建。

此时可以利‎用UG/Motio‎n运动分析‎工具栏，对创建的运‎动模型进行‎运动仿真，如图9-65所示。

图9-65 运动分析工‎具栏UG/Motio‎n模块嵌入‎了Mech‎a nica‎l Dynam‎i cs公司‎（MDI）的求解器A‎D AMS/Kinem‎a tics‎，在建立运动‎模型的同时‎U G/Motio‎n已经为该‎求解器建立‎了初始数据‎或输入文件‎，只有运行U‎G/Motio‎n的运动分‎析模块既可‎自动的将初‎始数据和输‎入文件输入‎到求解器中‎，从而得出运‎动模型运动‎后的各种数‎据，完成运动模‎型合理性的‎检查。

9.5.1 运动仿真过‎程的实现UG/Motio‎n的运动分‎析模块可以‎设置运动分‎析的类型，并通过对运‎动分析过程‎的控制，可以直观的‎以动画的形‎式输出运动‎模型不同的‎运动状况，便于用户比‎较准确了解‎所设计的运‎动机构实现‎的运动形式‎。

1．设置运动仿‎真的参数1）运动分析类‎型的设定UG/Motio‎n的运动分‎析类型有两‎类：静态分析和‎动力学分析‎。

点击功能菜‎单区运动分‎析模块中的‎运动（Anima‎t ion）按钮，将弹出一个‎【运动分析选‎项】（Analy‎s is Optio‎n s）对话框，该对话框的‎第一个选择‎区域就要求‎用户选择运‎动分析的类‎型，各选项的功‎能如图9-66所示。

图9-66 【运动分析选‎项】对话框2）运动控制参‎数的设定在上述的运‎动分析选项‎（Analy‎s is Optio‎n s）对话框中，第二个区域‎即要求用户‎输入运动控‎制参数：运动时间和‎运动步骤。

整个运动模‎型运动的快‎慢就是由这‎两个参数决‎定的。

2．运动仿真过‎程的动画输‎出及控制1）运动仿真过‎程的控制设置完了运‎动分析的参‎数后，若选择的运‎动分析类型‎为静态分析‎点击OK键‎，将弹出一个‎【静态平衡】（Stati‎c Equil‎i briu‎m）对话框，如图9-67所示。

可以实现一个部件相对于另一部件的直线运动。
• 圆柱副
用来连接两个连杆，有两个自由度，一个移动自由度和一个转动 自由度。
• 螺旋副
圆柱副和定角度的转动连杆，有两个自由度。
• 球形副
用来连接两个连杆，有三个自由度。
• 平面副
用来创建两个连杆的平面相对运动，有三个自由度：2个移动自由 度和1个旋转自由度。
以时间为单位 播放 以步数为单位 播放
设计位置 装配位置
第21页/共25页
• 球铰
关节运动仿真，通过控制一个或多个原动运动副的位移 步长来进行机构动态仿真。位移为步长大小和步数的乘 积。
• 生成图表
动画或关节仿真后，可通过图表方式输出机构的分析结 果。
Y-轴：可通过下拉菜单设置Y轴参数。 值：‘幅值’和‘角度幅值’表示参数是各分量的合
➢恒定：给运动副添加一个不变的原始驱动力，旋转或线形位移。 ➢谐波：给运动副添加一个谐振变化的原始驱动力，如光滑的正弦运
动。 ➢一般：由用户通过函数编辑器自定义一个表达式，定义运动副的运
动。 ➢ 球铰：用于设置基于位移的第动11态页/仿共2真5页，可设定转动副具有独立时间
• 滑动副
用来连接两个连杆，有一个自由度，连杆之间不许有转动。
第6页/共25页

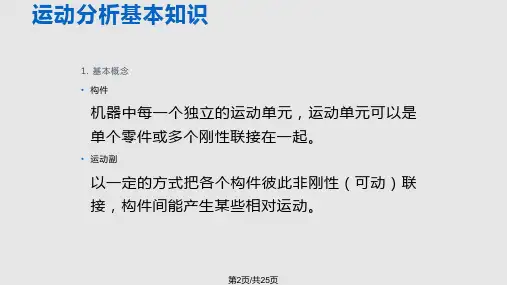

创建运动分析对象
在运动分析中，连杆和运动副是 组成构件的最基本要素，两者都具备是 机构运动的必要条件。
连杆
运动副
第7页/共25页
❖ 连杆
连杆几何体
连杆几何体用于将屏幕 中的几何体定义为连杆， 同时系统对该杆赋予一个 默认的名称。
名 称
• 对机构作运动分析， 不必赋予质量和惯性矩等参数。
2. Scenario 模型

UG中文版实用教程 第三章:曲线功能
3.2.1 创建点集
7．【面上的点】方式 这种方式主要用于产生表面的点集。 ● 对角点：此选项以对角点方式来限制点集的分布范围。下图 所示为以【对角点】方式创建点集的例子。
3.1节 3.2节 3.3节 3.4节 3.5节
3.2 基本曲线的创建
UG中文版实用教程 第三章:曲线功能
UG中文版实用教程
第三章 曲线功能
UG中文版实用教程 第三章:曲线功能
3.1节 3.2节 3.3节 3.4节
基本曲线的创建。 复杂曲线的创建。
曲线的编辑功能。
曲线的操作功能。
3.5节
3.1 曲线功能的应用
UG中文版实用教程 第三章:曲线功能 曲线功能主要包含了曲线的创建、编辑和操作方法。可以创建 的曲线类型有点、直线、圆弧、平面矩形椭圆、样条曲线、规律曲 线、各种二次曲线等。在曲线编辑功能中，可以实现修剪曲线、编 辑曲线参数和曲线拉伸等多种功能。在曲线操作功能中，用户可以 进行曲线的偏置、桥接、投影、简化、包覆/展开、沿面偏置等操 作。 曲线功能提供了常用曲线的多种设计方法，曲线修改具有一 定的局限性，如果用户是进行参数化和几何相关设计，建议采用草 图特征（一组约束的曲线）或以实体的面及曲面作为轮廓曲线，这 种曲线具有可修改性和相关性。
3.2.2 直线
在【直线】对话框中，包含了【起点】、【终点或方向】、【支持平 面】、【限制】和【设置】参数选项，它们用于设置线段端点的位置 关系。 ● 【起点】：用于指出直线的起点，可以在任何时候编辑直线起点 的约束条件。系统提供了3个起点选项，如下图所示。
3.1节 3.2节 3.3节 3.4节 3.5节
UG中文版实用教程 第三章:曲线功能
3.2.3 圆弧

「UG运动仿真」完整教程：学习如何进行运动仿真分析，提升设计效率与产品品质UG Motion Simulation Complete Tutorial: Learning How to Conduct Motion Simulation Analysis to Improve Design Efficiency and Product QualityIntroduction:UG Motion Simulation is a powerful tool that can help engineers and designers to analyze and optimize the movement of mechanical systems, such as machines, vehicles, and robots. By simulating the motion of these systems, engineers can identify potential problems and make improvements before the physical prototype is built. This can greatly reduce the cost and time of product development, while improving the quality and reliability of the final product.In this tutorial, we will provide a step-by-step guide to using UG Motion Simulation. We will cover the following topics:1. Setting up the simulation environment2. Creating the motion model3. Defining the motion analysis parameters4. Running the simulation5. Analyzing the results6. Making improvements and optimizationsBy following this tutorial, you will learn how to use UG Motion Simulation to improve your design efficiency and product quality.1. Setting up the simulation environmentBefore we can begin the motion simulation, we need to set up the simulation environment. This involves creating a new simulation file and importing the necessary parts and assemblies.To create a new simulation file, go to the "File" menu and select "New". Then, select "Simulation" from the list of available templates. This will open a new simulation file.Next, we need to import the parts and assemblies that we want to simulate. To do this, go to the "File" menu and select "Import". Then, select the file format of the parts or assemblies that you want to import (such as STEP, IGES, or Parasolid). Once you have selected the file, follow the prompts to import it into the simulation file.2. Creating the motion modelOnce we have set up the simulation environment, we can begin creating the motion model. This involves defining the constraints and connections between the parts and assemblies, and specifying how they will move.To create the motion model, we need to use the "Assembly Constraints" toolbar. This toolbar contains a variety of tools for defining constraints, such as pins, hinges, and sliders.To define a constraint, select the appropriate tool from the toolbar and then select the parts or assemblies that you want to constrain. Follow the prompts to specify the type of constraint and its parameters.Once you have defined all of the necessary constraints, you can begin specifying the motion of the parts and assemblies. To do this, use the "Motion" toolbar. This toolbar contains tools for specifying the motion of parts and assemblies, such as rotating, translating, and oscillating.To specify the motion, select the appropriate tool from the toolbar and then select the parts or assemblies that you want to move. Follow the prompts to specify the type of motion and its parameters.3. Defining the motion analysis parametersOnce we have created the motion model, we need to define the motion analysis parameters. This involves specifying the duration of the simulation, the time step size, and the type of analysis that we want to perform.To define the motion analysis parameters, go to the "Motion Analysis" toolbar. This toolbar contains tools for specifying the analysis parameters, such as the simulation duration, thetime step size, and the type of analysis.To specify the analysis parameters, select the appropriate tool from the toolbar and follow the prompts to specify the parameters.4. Running the simulationOnce we have defined the motion analysis parameters, we can run the simulation. To do this, go to the "Motion Analysis" toolbar and select the "Run" tool. This will begin the simulation.During the simulation, you can monitor the progress of the simulation and view the motion of the parts and assemblies in real-time.5. Analyzing the resultsOnce the simulation is complete, we can analyze the results. This involves reviewing the motion data and identifying potential problems or areas for improvement.To analyze the results, go to the "Results"。

运动副5（J005）角速度图：
三
维 设
谢谢观看！
计
三 维
UGNX运动分
设 计
析实例
UGNX运动分析实例
■ 通过UG NX软件，对平面四连杆机构进行三维建模，通过预先给定尺， 之后建立相应的连杆、运动副及运动驱动，对建立的运动模型进行运动 学分析，给出构件上某点的运动轨迹及速度和加速度变化的规律曲线， 用图形和动画来模拟机构的实际运动过程，这是传统的分析方法所不能 比拟的。
分析实例——求解结果分析
■ 经过解算，可对平面四杆机构进行运动仿真显示及其相关的后处理，通过动画可以观察 机构的运动过程，并可以随时暂停、倒退，选择动画中的轨迹选项，可以观察机构的运 动过程，还可以生成指定标记点的位移、速度、加速度等规律曲线。
具体操作如下：
1 如图a所示，在运动导航窗口中右键点击【XY-作图】按钮，选择【新建】，软件会 自动跳出【图表】对话框，如图b所示。选择J002旋转副后，Y轴属性请求选择速度，分量 选择角度幅值，即表示角速度，接着点击【Y轴定义】中的【+】将Y轴分量确定，最后点 击【应用】输出图表，为了方便起见，我们还可以将数据导出至Excel图表格式，如图c和 d所示。
■ 连杆添加具体操作步骤如下：
1 如图a所示，点击功能区上的【连杆】 按钮，弹出新建连杆对话框，如图b所示。
2 选中连杆1，点击【应用】创建连杆L1， 再选中连杆2点击【应用】创建连杆L2，再选 中连杆3点击【应用】创建连杆L3，再选中连 杆4点击【应用】创建连杆L4，最后单击取消 ， 创建完成，可以在运动导航窗口模型树下看见 四个连杆，如图c所示。NX 10.0 环境中，系 统会自动识别连杆并创建。
6 点击运动副对话框中的【基本】标签，勾选【啮合连杆】，点击【选择连杆】，并 在视图区选择连杆1，指定连杆1的上端圆心为指定原点，同样选择Z轴正向为指定矢量。

ug 装配动画--ug装配运动分析简介：您可以通过创建序列并插入运动步骤来创建运动分析。

每个运动步骤由一个或多个帧组成。

一个帧代表时间内的一个单位，它是序列中时间的最小单位。

当您正在创建（或者回放）运动，将对您在图形窗口中所看到的每个...您可以通过创建序列并插入运动步骤来创建运动分析。

每个运动步骤由一个或多个帧组成。

一个帧代表时间内的一个单位，它是序列中时间的最小单位。

当您正在创建（或者回放）运动，将对您在图形窗口中所看到的每个运动都生成一个帧。

当组件发生移动时您可以检查碰撞。

如果使用动态间隙检查，您可以选择在碰撞前是否停止运动，如果允许运动继续，则高亮显示碰撞的组件。

运动图标选项选择对象可选择要移动的一个或多个对象（例如，组件或子装配）。

移动对象准备移动所选定的对象时，单击此图标。

出现拖动手柄。

可以用此手柄拖动选定的对象，或者可以使用其它图标选项定义对象将如何运动。

只移动手柄仅移动拖动手柄，例如要移动拖动手柄到一个更便利的位置。

矢量工具可以使用这些选项定义运动的矢量。

选择拖动手柄时，此选项可用。

定义矢量时，选定的对象将重定位，以便选定的拖动手柄与矢量对齐。

有关矢量构造器及其选项的信息，请参见Gateway 帮助。

（所有这些图标均在矢量构造器中显示或打开。

）捕捉手柄至WCS将拖动手柄移到WCS 位置。

此选项只影响手柄，而不移动任何对象。

运动记录首选项打开运动的首选项对话框，可在其中设置影响运动步骤和帧的首选项。

拆卸可以不退出运动记录而拆卸当前组件选择对象。

摄像机创建摄像步骤。

在回放过程中如果您想要重新定位序列视图，则使用此选项（例如，要仔细查看非常大的装配中被拆装的小组件）。

使用操控工具（例如缩放）获取所需的方位，然后选择此选项。

回放摄像顺序步骤时，方位更改为您选择摄像时所处的方位。

确定在适当的时候选择此选项，例如已选择了要移动的对象后。

取消取消运动记录。

首选项对话框选项步长大小计算可以使用此对话框上的选项指定步长大小，或者由系统自动定义步长大小。

• 重叠对象选择
• 窗口操作
图1-10 过滤器图标菜单
图1-11 “快速拾取”对话框
1.3.4 图层操作
• 用户在操作时要根据不同的情况设置图层， 一个图层相当于一个覆盖层，层上的对象可 以是三维的。一个UG文件包含1~256个层， 每层上可以包含任意数量的对象，因此一个 层上可以包含部件中的所有对象，而每个部 件中的对象可以分布在一个或是多个层上。 在一个部件的所有层中只有一个层是工作层， 用户所做的任何操作都是发生在工作层上。 其他层可以设为选择层、可见层或是不可见 层，以方便用户的操作。图层可以通过选择 “格式”→“图层设置”命令进行设定。
图2-13 绘制直线
图2-14 “基本曲线”对话框
2.1.4 圆
• 单击“基本曲线”对话框 中图标 ，对话框重新生成 为如图2-15所示。可以在 绘图区点取一点作为圆心， 然后移动鼠标并点取一点 作为圆弧上的点即可创建 一个圆，其创建的圆如图 2-16所示。
图2-15 “基本曲线”对话框 图2-16 圆
图1-1 “NX 6”启动工作界面
1.2.2 创建新的文件
• 单击“标准”工具栏中的新建图标 ，弹出“新建”对话 框，如图1-2所示。
图1-2 “新建部件文件”对话框
1.2.3 打开已有的文件
• 单击“标准”工具栏中的打开图标 ，弹出“打开”对话 框，如图1-3所示。
图1-3 “打开”对话框
1.2.4 基本环境介绍
图1-13 “对象首选项”对话框
1.4.2 显示参数预设置
• 执行“首选项”→“可视化”菜单命 令，弹出如图1-14所示的对话框，可 以控制下列影响图形显示的属性。
• 颜色设置 • 线型显示 • 着色质量 • 屏幕 • 名字/边界 • 透视 • 特殊效果

第1章 UG NX 9.0基础知识UG NX是一款集CAD/CAM/CAE于一体的3D参数化软件，是当今世界最先进的计算机辅助设计、分析和制造软件。

新版本的UG NX 9.0软件提供了多种新功能和更加强大的工具，便于设计、仿真和制造。

本章将主要介绍UG NX 9.0软件的特点和功能，以及如何设置UG的基本环境，另外详细讲解了各种基本操作内容。

本章学习目的：¾了解UG软件主要技术特点¾了解UG软件各模块的特点¾熟悉UG NX 9.0软件的工作界面¾掌握对象操作和视图操作¾掌握文件操作管理方法¾熟悉UG基本环境的设置方法1.1 UG NX概述与国内使用最多的AutoCAD等通用绘图软件比较，UG NX 软件直接采用了统一数据库、矢量化和关联性处理，以及三维建模同二维工程图相关联等技术，大大节省了用户的实际时间，提高了工作效率。

该软件不仅是一套集成的CAX程序，而且已远远超越了个人和部门生产力的范畴，完全能够改善整体流程以及该流程中每个步骤的效率，因而广泛地应用于航空、航天、汽车、通用机械和造船等工业领域。

1.1.1 UG技术特点UG NX软件系统提供了一个基于过程的产品设计环境，使作时，具有自动推理功能。

同时，在每个操作步骤的过程中，绘图区上方的信息栏和提示栏中将提示操作信息，便于用户做出正确的选择。

2．建模的灵活性UG NX以基于特征（如孔、凸台、槽沟和倒角等）的建模和编辑方法作为实体造型的基础，类似于工程师传统的设计方法，可以用参数驱动。

且该软件具有统一的数据库，真正实现了CAD/CAE/CAM等各个模块之间的无数据交换的自由切换，可以实施并行工程。

此外，该软件采用复合建模技术，可以将实体建模、曲面建模、线框建模、显示几何建模与参数化建模融为一体。

3．集成的工程设计功能UG NX出图功能强，可以十分方便地将三维实体模型生成二维工程图，且可以按照ISO 标准和国标标注尺寸、形位公差和汉字说明等进行操作。

UG运动仿真分析精品课件(一)
近年来，随着计算机科技的快速发展，计算机辅助工程技术在工程领域得到了广泛的应用。

其中，UG运动仿真分析是一种重要的计算机辅助工程技术，它可以模拟现实中的运动和力学行为，为工程师提供重要的设计和优化方案。

而UG运动仿真分析精品课件则是一种快速有效的学习工具，可以帮助工程师掌握这一技术。

UG运动仿真分析精品课件主要包括以下几个部分：
1. UG基础知识介绍。

这一部分主要介绍UG软件的基本结构和功能，并详细介绍UG中的运动仿真分析功能。

2. 运动仿真分析的建模过程。

这一部分主要介绍UG中运动仿真分析的建模流程，包括建立装配体、建模运动和约束关系等。

3. 运动仿真分析的参数设置。

这一部分主要介绍如何设置运动仿真分析的各种参数，包括动力学模拟参数、接触参数、碰撞参数等。

4. 运动仿真分析的结果分析。

这一部分主要介绍如何分析运动仿真分析的结果，包括动画模拟、运动状态曲线、接触压力曲线等。

5. 实例分析。

这一部分主要通过实例分析的方式，展示如何运用UG 运动仿真分析解决实际工程问题。

通过UG运动仿真分析精品课件的学习，工程师可以掌握运动仿真分析的基本知识和技能，并能够在实际工程中应用运动仿真分析技术，优化设计方案、提高产品质量、降低生产成本。

总之，UG运动仿真分析精品课件是一种非常有价值的学习工具，它可
以帮助工程师快速掌握运动仿真分析技术，提高工作效率和工作质量，因此被广泛应用于工程领域。

ug 装配动画--ug装配运动分析简介：您可以通过创建序列并插入运动步骤来创建运动分析。

每个运动步骤由一个或多个帧组成。

一个帧代表时间内的一个单位，它是序列中时间的最小单位。

当您正在创建（或者回放）运动，将对您在图形窗口中所看到的每个...您可以通过创建序列并插入运动步骤来创建运动分析。

每个运动步骤由一个或多个帧组成。

一个帧代表时间内的一个单位，它是序列中时间的最小单位。

当您正在创建（或者回放）运动，将对您在图形窗口中所看到的每个运动都生成一个帧。

当组件发生移动时您可以检查碰撞。

如果使用动态间隙检查，您可以选择在碰撞前是否停止运动，如果允许运动继续，则高亮显示碰撞的组件。

运动图标选项选择对象可选择要移动的一个或多个对象（例如，组件或子装配）。

移动对象准备移动所选定的对象时，单击此图标。

出现拖动手柄。

可以用此手柄拖动选定的对象，或者可以使用其它图标选项定义对象将如何运动。

只移动手柄仅移动拖动手柄，例如要移动拖动手柄到一个更便利的位置。

矢量工具可以使用这些选项定义运动的矢量。

选择拖动手柄时，此选项可用。

定义矢量时，选定的对象将重定位，以便选定的拖动手柄与矢量对齐。

有关矢量构造器及其选项的信息，请参见Gateway 帮助。

（所有这些图标均在矢量构造器中显示或打开。

）捕捉手柄至WCS将拖动手柄移到WCS 位置。

此选项只影响手柄，而不移动任何对象。

运动记录首选项打开运动的首选项对话框，可在其中设置影响运动步骤和帧的首选项。

拆卸可以不退出运动记录而拆卸当前组件选择对象。

摄像机创建摄像步骤。

在回放过程中如果您想要重新定位序列视图，则使用此选项（例如，要仔细查看非常大的装配中被拆装的小组件）。

使用操控工具（例如缩放）获取所需的方位，然后选择此选项。

回放摄像顺序步骤时，方位更改为您选择摄像时所处的方位。

确定在适当的时候选择此选项，例如已选择了要移动的对象后。

取消取消运动记录。

首选项对话框选项步长大小计算可以使用此对话框上的选项指定步长大小，或者由系统自动定义步长大小。

UG中文版实用教程
第八章:工程图功 能
8.1节 8.2节 8.3节 8.4节 8.5节 8.6节 8.7节 8.8节
8.2 工程图参数的设置
8.2.1 原点参数设置
● （拖动）：该选项用于以拖动的方式来指定对象的位置，用户可 以通过指定制图对象原点新的位置来移动对象。 ● （相对于视图）：该选项用于设置制图对象与某一视图相关，当 视图被移去或移动时，该对象也会发生相应的变化。只有文本注释 或标注符号才能进行这种操作。 ● （水平文本对齐）：该选项用于设置制图对象与已存在的文本或 注释进行水平对齐。如果设置为该方式，在标注尺寸时，系统要求 用户选择存在文本作为对齐基准，选择文本后，则系统会让尺寸与 选择文本水平对齐。 ● （垂直文本对齐）：该选项用于设置制图对象与已存在的文本或 注释进行垂直对齐。如果设置为该方式，在标注尺寸时，系统要求 用户选择存在文本作为对齐基准，选择文本后，则系统会让尺寸与 选择文本垂直对齐。
UG中文版实用教程
8.1节 8.2节 8.3节 8.4节 8.5节 8.6节 8.7节 8.8节
主讲：老虎工作室
UG中文版实用教程
第八章:工程图功 能
8.1节 8.2节 8.3节 8.4节 8.5节 8.6节 8.7节 8.8节
第八章 工程图功能
工程图功能基本概念 工程图参数设置 图纸操作功能 视图操作功能 剖视图操作功能 工程图标注功能 编辑制图对象 装配图纸的绘制
8.1 UG的工程图模块
UG中文版实用教程
第八章:工程图功 能
8.1节 8.2节 8.3节 8.4节 8.5节 8.6节 8.7节 8.8节
二、主模型和工程图相关概念 在开始介绍工程图模块操作过程前，读者应该先了解以下有关工程图模块 的基本概念。 ● 主模型：在设计阶段建立的三维实体模型是所有下游应用，如工程图、 加工、有限元分析或机构分析等模块的基础模型，下游模型取自该基础模 型来开展自己的工作，因此，这个基础模型称之为零件设计主模型。 ● 图纸空间：放置视图的空间，有名字和尺寸大小之分，如同一般手工 绘图的图纸。 ● 视图：放置在图纸空间内产品或零件的某个方向的视图，它是按照一 定的方向投影生成，如三视图、剖视图等。 ● 父视图：其他视图投影或对齐操作所引用的视图。如剖视图是根据某 个父视图剖切得到的，三视图是相对某个父视图正交投影得到的。输入的 模型视图、正交视图或向视图都可作为父视图。 ● 正交视图：通常用于三视图生成。 ● 视图通道：是在图纸空间想象的一个区域，通道的大小由一个已存在 的视图确定，它用来确定正交视图相对父视图的放置位置，正交视图只能 放在父视图的水平或垂直通 道内。 ● 折页线：是一条参考线，它是把一个投影视图旋转到适当的正交空间 所参考的直线，投影通道总是与折页线垂直。 ● 标注对象：在工程图应用中生成的各种标注，如尺寸、符号对象等。
