新装电梯的对重与缓冲器间距

关于电梯对重越程距离的探讨在电梯的检验过程中经常需要我们计算对重越程距离的允许范围，以及判断电梯顶层空间是否满足要求，这两者之间存在一定的关联性。

本文根据实际工作情况，就电梯的对重越程距离进行详细的阐述。

标签：电梯检验;对重越程距离1 引言当前，我国特种设备检验检测机构（以下简称检验机构）主要依据《电梯监督检验和定期检验规则——曳引与强制驱动电梯》（TSG T7001—2009，含第1 号修改单和第2 号修改单）（以下简称检规）对使用单位的在用曳引与强制驱动电梯进行检验检测。

《检规》附件A第3.15-（5）项：“对重缓冲器附近应当设置永久性的明显标识，标明当轿厢位于顶层端站平层位置时，对重装置撞板与其缓冲器顶面间的最大允许垂直距离;并且该垂直距离不超过最大允许值。

”同时《检规》中附件A第3.2项也规定了当对重完全压在缓冲器上时，电梯井道顶部空间应满足的条件：①轿厢导轨提供不小于0.1+0.035v2（m）的进一步制导行程;②轿顶可以站人的最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离不小于 1.0+0.035v2（m）;③井道顶的最低部件与轿顶设备的最高部件之间的间距（不包括导靴、钢丝绳附件等）不小于0.3+0.035v2（m），与导靴或者滚轮、曳引绳附件、垂直滑动门的横梁或部件的最高部分之间的间距不小于0.1+0.035v2（m）;④轿顶上方有一个不小于0.50m×0.60m×0.80m 的空间（任意平面朝下即可）。

上文提到的“最大允许值”为满足《检规》中附件A第3.2项的要求，通过现场尺寸测量及计算可得。

此值在电梯安装完毕就固定，一般不会改变。

而“最大允许垂直距离”只要在条件允许的情况下，应在计算值的基础上适当缩小，为电梯顶部多留安全空间，尽量不要触及顶部空间的“安全底线”。

而最多能缩小多少呢？即“最小允许垂直距离”，相关的法律法规没有规定曳引驱动电梯对重越程距离的最小值。

电梯井道顶部间距对对重缓冲器距离要求为防止电梯冲顶，在电梯上都设置有：上端站强迫减速开关、上限位保护开关、上极限保护开关、上行超速保护装置、对重缓冲器等作为安全保护装置。

其中，上限位保护开关及上极限保护开关均是通过制动器制动来达到保护电梯安全的。

当电梯轿厢在最高层站平层位置制动器失效、对重重量又大于轿厢重量时，电梯将向上溜车发生冲顶事故，这时GB10060－1993《电梯安装验收规范》中4.5.1条"当轿厢在最高层站平层位置时，对于蓄能型缓冲器，缓冲器顶面与对重装置撞板之间的距离应为200mm～350mm，对于耗能型缓冲器，此距离应为150mm～400mm"。

此规定中对重与缓冲器距离能否满足GB7588－2003《电梯制造与安装安全规范》中5.7.1、5.7.1.1条规定的电梯井道顶部间距，能否保证轿厢和乘客安全呢？现就此进行分析论证。

一、GB7588－2003标准对对重缓冲器距离的要求对重缓冲器距离是指：电梯轿厢在最高层站平层时，对重装置撞板与缓冲器顶面之间的距离。

根据GB7588－2003 《电梯制造与安装安全规范》5.7.1、5.7.1.1条规定："曳引驱动电梯的井道顶部间距应满足下列要求，当对重完全压在它的缓冲器上时，应同时满足下面四个条件：a)、轿厢导轨长度应能提供不小于0.1+0.035V2m的进一步制导行程；b)、轿顶最高面积的水平面，与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离不应小于1.0+0.035V2m；c)、井道顶的最低部件与：1）、固定在轿厢顶上的设备的最高部件之间的自由垂直距离，不应小于0.3+0.035V2m；2）、导靴或滚轮、曳引绳附件和垂直滑动门的横梁或部件的最高部分之间的自由垂直距离不应小于0.1+0.035V2m；d)、轿厢上方应有足够的空间，该空间的大小以能容纳一个不小于0.50m×0.60m×0.80m的长方体为准......。

曳引式电梯对重缓冲距最大允许值的相关规定及计算方法作者：秦宜奋来源：《中国科技纵横》2015年第19期【摘要】本文以《电梯监督检验和定期检验规则——曳引与强制驱动电梯》TSG T7001-2009中对电梯对重最大缓冲距的要求和《电梯制造和安装安全规范》GB7588-2003对电梯顶部空间和极限开关的相关技术要求为依据，分析计算对重缓冲距最大允许值。

【关键词】曳引驱动电梯对重缓冲距最大允许值1 概述电梯是现代高层建筑常用的一种交通工具，电梯轿厢冲顶的事件时有发生，这就要求电梯井道的顶部空间满足安全要求。

对于曳引驱动电梯电梯井道顶部足够大的空间可以有效防止电梯轿厢生冲顶时造成人员伤亡和设备损坏事故。

如果电梯井道的顶部空间不满足技术要求，在电梯冲顶时电梯会与井道顶面发生碰撞造成人员伤害和设备损坏的严重后果。

因此在安装人员安装电梯的过程中，必须保证当对重完全压在缓冲器上时井道顶部空间符合国家标准要求。

《电梯监督检验和定期检验规则——曳引与强制驱动电梯》TSG T7001-2009自2010年4月1日开始实施后，对重缓冲距的确定较与2002版检规有很大不同，在满足井道顶部空间要求和极限开关在接触缓冲器之前动作的前提下，对重缓冲距已不再需要区别蓄能型和耗能型，只要电梯井道有足够的顶部空间，对重缓冲距可以足够大，如顶层高度不够充足但又能满足极限开关在接触缓冲器之前动作，对重缓冲距也可以小于150mm，甚至更小。

2 标准和安全技术规范相关要求GB7588-2003《电梯制造和安装安全规范》5.7.1.1对曳引驱动电梯的顶部间距有以下规定，当对重完全压在它的缓冲器上时，应同时满足下面四个条件：（1）轿厢导轨长度应能提供不小于0.1+0.035υ 2（m）的进一步的制导行程；（2）符合8.13.2尺寸要求的轿顶最高面积的水平面[不包括5.7.1.1c]所述的部件面积]，与位于轿厢投影部分井道顶最低部件的水平面（包括梁和固定在井道顶下的零部件）之间的自由垂直距离不应小于1.0+0.035υ2（m）；（3）井道顶的最低部件与：1）固定在轿厢顶上的设备的最高部件之间的自由垂直距离[不包括下面2]所述及的部件]，不应小于0.3+0.035υ2 （m）。

1、弹簧缓冲器缓冲距（230--350 ）；2、油压缓冲器垂直度（1 ）；3、极限开关盒和开关打板的间隙（10--12 ）；4、油压缓冲器缓冲距（230--400 ）；5、随行电缆与底坑距离（250--350 ），电缆与电缆之间距离是（140--150 ）；6、安全钳楔块与导轨间隙（ 4.5—5.5 ），安全钳咀轨间隙是（3--4 ），安全钳楔块凸出导轨面（ 4.5—5.5 ）7、轿底限位螺栓到轿底的距离是（6--8 ）；8、底坑涨紧轮重锤距地面距离是（v ≤1m/s时(350-450 ),1m/s< v ≤1.75m/s时(500-600 ),v > 1.75m/s时(700-800 ）；9、断绳开关距打板的距离是（50--100 ）；10、轿厢卡胶与立柱的间隙是（0--1 ）；11、补偿链距地面距离是（150--250 ）；导向杆距离地面距离是（380--420 ）；12、门扇之间的同平面度是（0.5 ）13、门扇与地坎的间隙是（4--6 ）14、门扇与门套的间隙是（4--6 ）15、厅门地坎与轿门地坎的间隙为（30--33 ）16、厅门锁滚轮与轿门地坎的距离为（6--10 ）17、对重左右导靴与导轨之间的间隙之和是( 2--4 )18、钢丝绳绳头弹簧最长值与最短值相差应在（ 2 ）以内。

19、安全触板工作行程为( 3--5 )时切断开关；20、轿门完全关闭时两安全触板之间的间隙应为（ 4 ）；21、轿门打开时，安全触板从门端面凸出的尺寸是( 28--30 )，安全触板全行程时，凹入轿门端面（ 2 ）;22、关门限位应在门尚未关闭前距轿门中心线（3--7 ）时动作；23、开门限位应在门尚未完全打开前（3--7 ）时动作；24、轿门开关应在门尚未关闭前距轿门中心线（9--11 ）时动作；25、副门锁触点超行程是（2--3 ）；26、副门锁开关打板距离开关后轮间隙是（0.5--1 ）27、门刀垂直度是（ 1 ）；28、主门锁触点超行程是（3--5 ）；29、在活动部、旋转部周围作业时，为了避免被卷入或被夹住，应装上盖板、护拦等来进行保护，同时禁止使用（手套和抹布）进行作业。

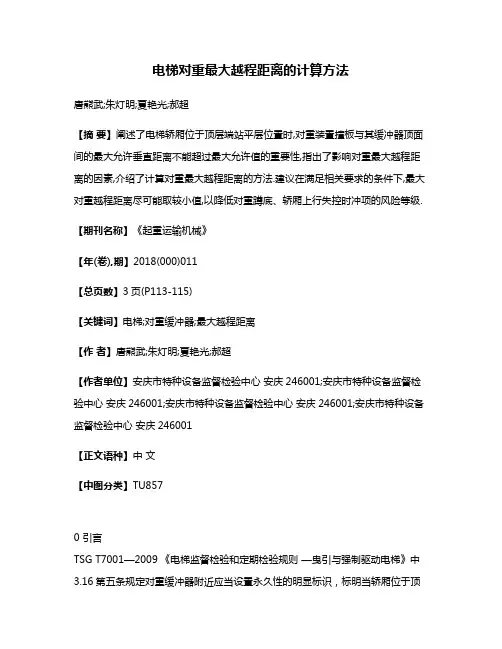

电梯对重最大越程距离的计算方法唐熊武;朱灯明;夏艳光;郝超【摘要】阐述了电梯轿厢位于顶层端站平层位置时,对重装置撞板与其缓冲器顶面间的最大允许垂直距离不能超过最大允许值的重要性,指出了影响对重最大越程距离的因素,介绍了计算对重最大越程距离的方法.建议在满足相关要求的条件下,最大对重越程距离尽可能取较小值,以降低对重蹲底、轿厢上行失控时冲项的风险等级.【期刊名称】《起重运输机械》【年(卷),期】2018(000)011【总页数】3页(P113-115)【关键词】电梯;对重缓冲器;最大越程距离【作者】唐熊武;朱灯明;夏艳光;郝超【作者单位】安庆市特种设备监督检验中心安庆246001;安庆市特种设备监督检验中心安庆246001;安庆市特种设备监督检验中心安庆246001;安庆市特种设备监督检验中心安庆246001【正文语种】中文【中图分类】TU8570 引言TSG T7001—2009 《电梯监督检验和定期检验规则—曳引与强制驱动电梯》中3.16第五条规定对重缓冲器附近应当设置永久性的明显标识，标明当轿厢位于顶层端站平层位置时，对重装置撞板与其缓冲器顶面间的最大允许垂直距离，并且该垂直距离不超过最大允许值。

不能超过最大值主要是为了防止电梯上行超速失控冲顶时，保证其轿顶上方留有足够的顶部空间，保护轿顶检验保养人员的安全，当然也影响到轿厢乘客的安全。

当电梯上行超速失控时，如果对重越程距离过大，将导致电梯加速时间延长，电梯冲顶速度更快，乘客的危险性更大；同时电梯对重越程距离又不能过小，TSG T7001—2009 《电梯监督检验和定期检验规则—曳引与强制驱动电梯》中规定井道上下两端均装设极限开关，该开关在轿厢或对重（如有）接触缓冲器前起作用，并且在缓冲器被压缩期间保持其动作状态，这就确定了对重的最小越程距离，也就是说最小越程距离必须大于上极限距离。

1 确定影响电梯对重最大越程距离的因素影响电梯对重最大越程距离的因素主要有：1)要考虑对重完全压缩缓冲器时，电梯的顶部空间条件要满足：①轿厢导轨提供不小于0.1+0.035v2（m）的进一步制导行程；②轿顶可以站人的最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离不小于1.0+0.035v2（m）；③井道顶的最低部件与轿顶设备的最高部件之间的间距(不包括导靴、钢丝绳附件等)不小于 0.3+0.035v2（m）,与导靴或滚轮、曳引绳附件、垂直滑动门的横梁或部件的最高部分之间的间距不小于0.1+0.035v2（m）。

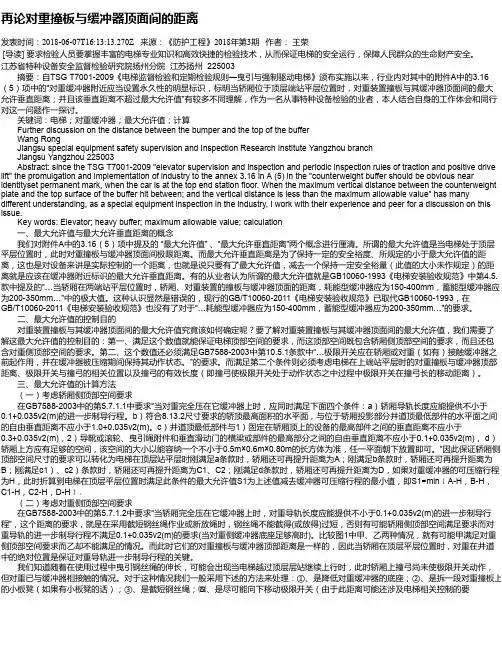

再论对重撞板与缓冲器顶面间的距离发表时间：2018-06-07T16:13:13.270Z 来源：《防护工程》2018年第3期作者：王荣[导读] 要求检验人员要掌握丰富的电梯专业知识和高效快捷的检验技术，从而保证电梯的安全运行，保障人民群众的生命财产安全。

江苏省特种设备安全监督检验研究院扬州分院江苏扬州 225003摘要：自TSG T7001-2009《电梯监督检验和定期检验规则—曳引与强制驱动电梯》颁布实施以来，行业内对其中的附件A中的3.16（5）项中的“对重缓冲器附近应当设置永久性的明显标识，标明当轿厢位于顶层端站平层位置时，对重装置撞板与其缓冲器顶面间的最大允许垂直距离；并且该垂直距离不超过最大允许值”有较多不同理解，作为一名从事特种设备检验的业者，本人结合自身的工作体会和同行对这一问题作一探讨。

关键词：电梯；对重缓冲器；最大允许值；计算Further discussion on the distance between the bumper and the top of the bufferWang RongJiangsu special equipment safety supervision and Inspection Research Institute Yangzhou branchJiangsu Yangzhou 225003Abstract: since the TSG T7001-2009 "elevator supervision and inspection and periodic inspection rules of traction and positive drive lift" the promulgation and implementation of industry to the annex 3.16 in A (5) in the "counterweight buffer should be obvious near identityset permanent mark, when the car is at the top end station floor. When the maximum vertical distance between the counterweight plate and the top surface of the buffer hit between; and the vertical distance is less than the maximum allowable value" has many different understanding, as a special equipment inspection in the industry, I work with their experience and peer for a discussion on this issue.Key words: Elevator; heavy buffer; maximum allowable value; calculation一、最大允许值与最大允许垂直距离的概念我们对附件A中的3.16（5）项中提及的 “最大允许值” 、“最大允许垂直距离”两个概念进行厘清。

电梯安装规范1。

井道必须符合下列规定:1。

1 当底坑底面下有人员能到达的空间存在，且对重（或平衡重)上未设有安全钳装置时，对重缓冲器必须能安装在（或平衡重运行区域的下边必须)一直延伸到坚固地面上的实心桩墩上；(主要针对有底下层的电梯）。

1。

2 电梯安装之前，所有层门预留孔必须设有高度不小于1。

2m 的安全保护围封，并应保证有足够的强度；1。

3井道尺寸应和土建布置图所要求的一致，允许偏差应符合下列规定：1.3。

1当电梯行程高度小于等于30m 时为0~+25mm；1.3.2当电梯行程高度大于30m 且小于等于60m 时为0～+35mm；1.3.3当电梯行程高度大于60m 且小于等于90m 时为0～+50mm;严格按照以上要求对井道进行验收，并做好交接记录。

井道应为电梯专用,井道内不得装设与电梯无关的设备、电缆等。

1.4井道内应设置永久性电气照明,井道内照度应不得小于50lx,井道最高点和最低点0.5m 以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关。

2、底坑底坑内应有良好的防渗、防漏水保护,底坑内不得有积水。

有条件时需设排水管。

3、机房3.1机房应有良好的防渗、防漏水保护。

3。

2机房内接地装置的接地电阻值不应大于4Ω。

4、驱动主机4.1紧急操作装置动作必须正常。

可拆卸的装置必须置于驱动主机附近易接近处，紧急救援操作说明必须贴于紧急操作时易见处。

4.2当驱动主机承重梁需埋入承重墙时，埋入端长度应超过墙厚中心至少20mm,且支承长度不应小于75mm。

4。

3 制动器动作应灵活，制动间隙调整应符合产品设计要求。

4.4机房内钢丝绳与楼板孔洞边间隙应为20～40mm，通向井道的孔洞四周应设置高度不小于50mm 的台缘.5、导轨5。

1导轨安装位置必须符合土建布置图要求。

5。

2 两列导轨顶面间的距离偏差应为：轿厢导轨0～+2mm；对重导轨0～+3mm。

5。

3 导轨支架在井道壁上的安装应固定可靠.预埋件应符合土建布置图要求。

谈电梯对重越程距离的检验分析摘要：电梯对重越程距离的检验是判定电梯合格与否的重要检验项目，因此，有必要对这种越程距离的检查进行总结和整理，以便为相关检验工作提供更好的依据。

本文就对电梯对重越程距离的检验问题进行分析，从而了解对重越程距离的检验工作。

关键词：电梯；对重越程距离；检验分析一、概述随着我国城市化进程的加快，建筑越来越多，对电梯的需求也越来越大。

现在商场、超市、医院使用的电梯越来越多；办公大楼、居民区等人群密集的地方，乘坐电梯已经成了人们工作和日常工作的一个重要环节。

《电梯监督检验和定期检验规则--曳引与强制驱动电梯》中，关于电梯对重越程的距离有一个很清楚的定义，在电梯对重缓冲器附近必须有一个永久的对重越程距离标识，在该标识中，当电梯轿厢在顶部平层的位置上，必须对对重装置撞板与它的缓冲器顶部间的最大垂直间距进行控制。

电梯对重越程距离标识，要标明最大允许值。

在实际检验过程中，检验员必须在电梯顶部空间满足检规要求的情况下确定对重越程距离的最大值。

随着我国城市化进程的加快，建筑物数量越来越多，对电梯的需求也越来越大。

现在，在商场、超市、医院、写字楼、住宅等人群密集的地方电梯被广泛应用，已经逐渐的变成了一个日常工作不可缺少的部分。

但在日益增多的同时，也存在着越来越多的安全隐患，因此，对电梯的安全性检验就显得格外的必要，尤其是对某些关键的检测项目，更要慎重、精确地掌握。

电梯监督检验与定期检验规则中规定在对重缓冲器附近，应该有一个对重越程距离永久的清晰标志；这个标识表明当轿厢位于顶部平层时对重缓冲器顶部到对重装置撞板间的最大距离。

这个对重越程距离，本文就在检查过程中出现的几个问题进行了讨论[1]。

二、影响电梯对重越程距离的因素（一）电梯对重越程距离影响因素1.对重导轨制导行程也会影响对重越程距离。

因此，根据检规规定，当轿厢缓冲器完全被压缩时，对重轨道的制导行程不少于。

因此，在决定对重越程距离时，也要保证在轿厢缓冲器完全被压缩时，对重导轨的制导行程大于，在保证了最大的制导行程的情况下，剩余的对重导轨可以用来增大对重越程距离。

电梯缓冲两种缓冲器的缓冲距离也不一样，蓄能缓冲器（弹簧式）缓冲距离为：200-350mm耗能缓冲器（液压式）缓冲距离为：150-400mm为什么总是测量对重侧的呢？因为如果曳引钢丝绳伸长，那么缓冲距离就小了，对重侧的距离会有变化，轿厢下面的距离一般都是新安装完的电梯才会测量，测量合格后就OK了，那个距离不会变化，所以没有必要总是去测量，因为轿厢运行到最底层的时候根据电梯井道里的平层装置电梯会在最底层平层，他的最底层平层的位置不会变化，所以缓冲距离也不好变化了，变化的只有对重一侧，如果绳子伸长了，轿厢运行到最顶层的时候对重这边就砸到缓冲器上了，绳子再长也不会改变轿厢最底层的平层位置，他总是不变的，所以就不用测量轿厢底部的距离了，不知道你明白与否。

电梯用缓冲器有两种主要形式：蓄能型缓冲器和耗能型缓冲器。

蓄能型缓冲器指的是弹簧缓冲器，主要部件是由圆形或方形钢丝制成的螺旋弹簧。

锥形弹簧目前已很少使用。

蓄能型缓冲器只能用于额定速度不超过1.0m/s 的电梯。

耗能型缓冲器适用于任何额定速度的电梯。

耗能型缓冲器应满足:当载有额定载荷的轿厢自由下落,并以设计缓冲器时所取的冲击速度作用到缓冲器上时平均减速度不应大于1g,减速度超过2.5g以上的作用时间不应大于0,04s。

二．弹簧缓冲器弹簧缓冲器在受到冲击后，它使轿厢或对重的动能和势能转化为弹簧的弹性变形能，由于弹簧的反作用力，使轿厢或对重减速。

当弹簧压缩到极限位置后，弹簧要释放缓冲过程中的弹性变形能，轿厢仍要反弹上升产生撞击。

撞击速度越高反弹速度越大。

因此弹簧式缓冲器只能适用于额定速度不大于1.0m/s的电梯。

弹簧缓冲器一般由缓冲橡皮、缓冲座、弹簧、弹簧座组成，在底坑中并排设置二个三个，对重底下常用一个。

为了适应大吨位轿厢，压缩弹簧由组合弹簧叠合而成。

行程高度较大的弹簧缓冲器，为了增强弹弹簧的稳定性，在弹簧下部设有导套或在弹簧中设导向杆，也可在满足行程的前提下加高弹簧座高度，缩短无效行程。
