塔设备的机械设计课程设计一、课程目标知识目标：1. 让学生掌握塔设备的基本结构及其在化工生产中的应用，理解塔设备的设计原理和关键参数；2. 使学生了解塔设备机械设计的相关标准、规范和要求，掌握塔设备的设计流程；3. 引导学生掌握塔设备力学分析的基本方法，理解其强度、稳定性和疲劳寿命等方面的评价标准。
技能目标：1. 培养学生运用所学知识进行塔设备结构设计和计算的能力；2. 提高学生解决实际工程问题的能力，能够根据设计要求完成塔设备的机械设计；3. 培养学生查阅相关资料、运用专业软件进行塔设备设计和分析的能力。
情感态度价值观目标：1. 激发学生对化工设备机械设计的兴趣，培养其创新意识和实践能力；2. 培养学生严谨的科学态度和良好的团队协作精神，使其在工程设计中具备较强的责任感和使命感；3. 引导学生关注化工设备在实际生产中的应用，认识到所学知识在工程实践中的价值。
本课程针对高年级本科或研究生阶段的学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
通过本课程的学习，学生能够掌握塔设备机械设计的基本原理和方法，具备实际工程问题的分析和解决能力，为未来从事相关工作奠定坚实基础。
二、教学内容1. 塔设备概述：介绍塔设备的基本概念、分类及其在化工生产中的重要作用，对应教材第一章。
- 塔设备结构及工作原理- 塔设备的分类及特点2. 塔设备设计原理：讲解塔设备设计的基本原理、关键参数和设计要求，对应教材第二章。
- 塔设备设计的基本原理- 塔设备设计的关键参数- 塔设备设计的相关规范和要求3. 塔设备结构设计：学习塔设备的结构设计方法，包括力学分析、强度计算等，对应教材第三章。
- 塔设备力学分析- 塔设备强度计算- 塔设备稳定性分析4. 塔设备设计流程与实践：通过案例分析，使学生掌握塔设备设计的实际操作流程，对应教材第四章。
- 塔设备设计流程- 设计软件的应用- 案例分析与实践5. 塔设备设计评价与优化：介绍塔设备设计评价标准及优化方法，提高学生的工程设计能力，对应教材第五章。
第一章绪论1.1塔设备概述塔设备是石油、化工、轻工等各工业生产中仅次与换热设备的常见设备。
在上述各工业生产过程中，常常需要将原料中间产物或粗产品中的各个组成部分（称为组分）分离出来作为产品或作为进一步生产的精制原料，如石油的分离、粗酒精的提纯等。
这些生产过程称为物质分离过程或物质传递过程，有时还伴有传热和化学反应过程。
传质过程是化学工程中一个重要的基本过程，通常采用蒸馏、吸收、萃取。
以及吸附、离子交换、干燥等方法。
相对应的设备又可称为蒸馏塔、吸收塔、萃取塔等。
在塔设备中所进行的工艺过程虽然各不相同，但从传质的必要条件看，都要求在塔内有足够的时间和足够的空间进行接触，同时为提高传质效果，必须使物料的接触尽可能的密切，接触面积尽可能大。
为此常在塔内设置各种结构形式的内件，以把气体和液体物料分散成许多细小的气泡和液滴。
根据塔内的内件的不同，可将塔设备分为填料塔和板式塔。
在板式塔中，塔内装有一定数量的塔盘，气体自塔底向上以鼓泡喷射的形式穿过塔盘上的液层，使两相密切接触，进行传质。
两相的组分浓度沿塔高呈阶梯式变化。
不论是填料塔还是板式塔，从设备设计角度看，其基本结构可以概括为：（1）塔体，包括圆筒、端盖和联接法兰等；（2）内件，指塔盘或填料及其支承装置；（3）支座，一般为裙式支座；（4）附件，包括人孔、进出料接管、各类仪表接管、液体和气体的分配装置，以及塔外的扶梯、平台、保温层等。
塔体是塔设备的外壳。
常见的塔体是由等直径、等壁厚的圆筒及上、下椭圆形封头所组成。
随着装置的大型化，为了节省材料，也有用不等直径、不等壁厚的塔体。
塔体除应满足工艺条件下的强度要求外，还应校核风力、地震、偏心等载荷作用下的强度和刚度，以及水压试验、吊装、运输、开停车情况下的强度和刚度。
另外对塔体安装的不垂直度和弯曲度也有一定的要求。
支座是塔体的支承并与基础连接的部分，一般采用裙座。
其高度视附属设备（如再沸器、泵等）及管道布置而定。
它承受各种情况下的全塔重量，以及风力、地震等载荷，因此，应有足够的强度和刚度。

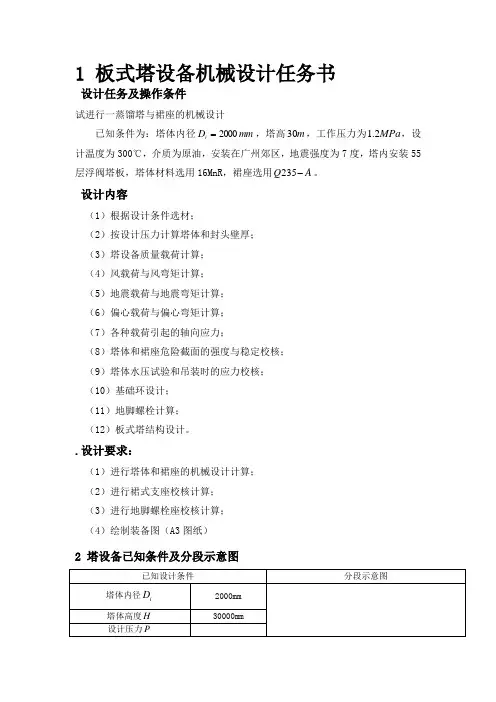

1 板式塔设备机械设计任务书设计任务及操作条件试进行一蒸馏塔与裙座的机械设计已知条件为：塔体内径mm D i 2000=，塔高m 30，工作压力为MPa 2.1，设计温度为300℃，介质为原油，安装在广州郊区，地震强度为7度，塔内安装55层浮阀塔板，塔体材料选用16MnR ，裙座选用A Q -235。
设计内容（1）根据设计条件选材；（2）按设计压力计算塔体和封头壁厚； （3）塔设备质量载荷计算； （4）风载荷与风弯矩计算； （5）地震载荷与地震弯矩计算； （6）偏心载荷与偏心弯矩计算； （7）各种载荷引起的轴向应力；（8）塔体和裙座危险截面的强度与稳定校核； （9）塔体水压试验和吊装时的应力校核； （10）基础环设计； （11）地脚螺栓计算； （12）板式塔结构设计。
.设计要求：（1）进行塔体和裙座的机械设计计算； （2）进行裙式支座校核计算； （3）进行地脚螺栓座校核计算； （4）绘制装备图（A3图纸）2 塔设备已知条件及分段示意图按设计压力计算塔体和封头厚度塔设备质量载荷计算自振周期计算地震载荷与地震弯距计算风载荷与风弯距计算偏心弯距最大弯距圆筒轴向应力校核和圆筒稳定校核地脚螺栓计算计算结果4 计算结果总汇1 按设计压力计算塔体和封头厚度4 后记本设计的任务是进行一蒸馏塔与裙座的机械设计。
计算量比较大，计算公式繁琐，数据比较大。
在计算过程中遇上一些参数是需要从书本的图或表格中查找出，有些数据还需要结合我们的理论课的书本来查找相关系数。
在设计的过程中，我们都会遇到各种各样的问题，但是大家一起努力工作的同时，对不懂的问题进行讨论之后，把遇到的问题都解决了。
只要把大家的力量聚集起来，就没有解决不了的问题。
这次课程设计让我们感受到，工程类的设计是多么的有特色，数据查找难，计算量大，公式繁琐。
最后感谢老师的指导，组员的帮助，其他舍友以及其他同学的共同努力，让本次课程设计顺利完成。
5 设计图纸见附图6 参考文献[1] 蔡纪宁.张秋翔.化工设备机械基础课程设计指导书.北京：化学工业出版社.2000 .6,63~64[2] 陈国桓.化工机械基础.第二版.北京：化学工业出版社.,169~171[3] 陈国桓.化工机械基础.第二版.北京：化学工业出版社.,125~125[4] 蔡纪宁.张秋翔.化工设备机械基础课程设计指导书.北京：化学工业出版社.2000 .6,85~85[5] 路秀林.王者相主编.化工设备设计全书塔设备.北京：化学工业出版社.2004 .1,324~3277主要符号说明。
塔设备机械设计成绩华北科技学院环境工程学院《化工设备机械基础》课程设计报告设计题目塔设备机械设计学生姓名张森学号201101034210指导老师任学军专业班级化工B112班教师评语设计起止日期： 2014年6月16日至2014年6月29日化工设备机械基础课程设计塔设备设计任务书一、设计内容1、根据操作条件选择塔体、裙座材料；2、法兰选型；3、塔设备机械设计；4、塔设备结构设计；5、编写设计计算说明书，主要内容：①目录；②设计任务书（题目）；③设计方案的确定，包括材料选择、塔设备结构设计等；④塔设备机械设计过程；⑤标准零部件的选择，如法兰等；⑥设计小结；⑦参考资料；⑧附图：总装图法兰结构图塔盘板结构示意图；塔板连结结构示意图；塔盘支撑结构示意图；裙座与塔体焊缝结构图；116MnR s []183a, []189MPa, 345t MP MPa σσσ===51.9110E MPa =⨯Q235-B MPa MPa MPa s t 235,113][,113][===σσσ9、 塔体与裙座对接焊接，焊接接头系数0.85ϕ=；10、塔体与封头厚度附加量C=2mm ，裙座厚度附加量C=2mm 。
