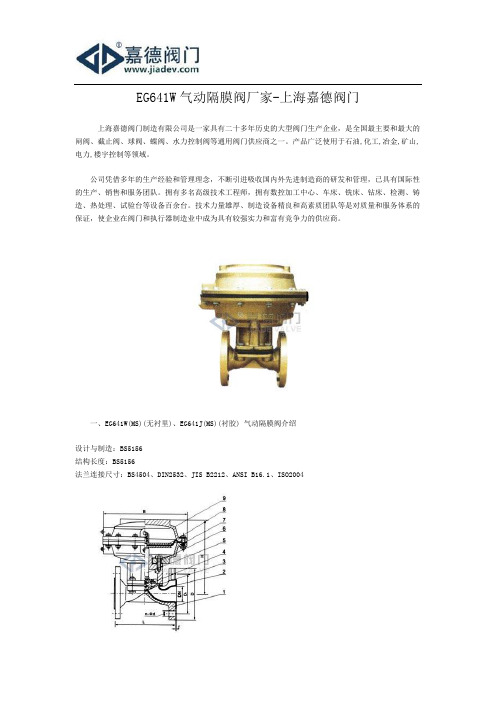

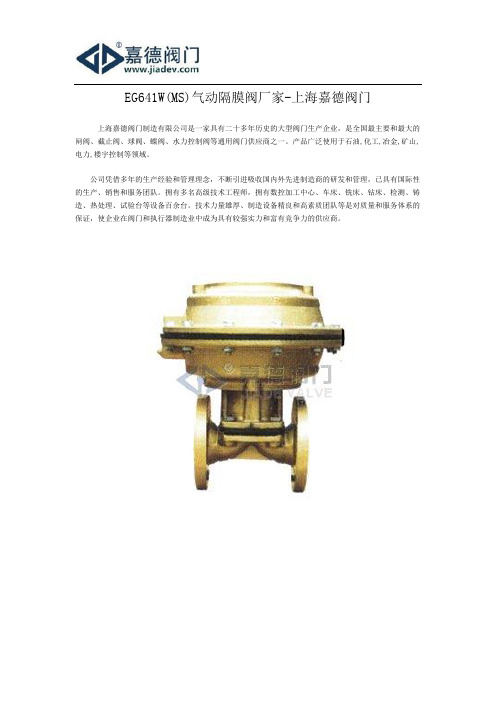

EG641W(MS)气动隔膜阀厂家-上海嘉德阀门

EG641W(MS)气动隔膜阀厂家-上海嘉德阀门

EG641W(MS)气动隔膜阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的 闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山, 电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性 的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸 造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的 保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀介绍设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004部件列表： 1． 阀体 2． 阀体衬里 缸盖3． 隔膜 4． 阀瓣 5． 下阀杆6． 阀盖 7． 气缸 8． 气动薄膜9． 气二、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀用途 本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不 同工作温度和液体管路。

适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料) 压力等级：PN(MPa) 0.6 1.0 1.6三、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀材料 阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢 衬里：无衬里、橡胶 隔膜：橡胶 阀瓣：铸铁 气缸：铝合金、碳钢气动薄膜：橡胶 阀杆：碳钢、不锈钢 四、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀测试 衬里层：电火花检测 试验与检验按 BS6755 标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1 五、往复型无手操型拨动隔膜阀的外形尺寸和参考重量：代号 B DN 20 25 32 40 50 65 80 100 125 150 200ES53ES54 168ES55 260 kg 4.5 6 5 11 13.5 205 213 229 238 253 266 302 11 13.5 14 17 22.5 28.5 37 H kgES56 318 H kgES57 425 H kgES58 549 H kgH 138 142kg 3 4H 141 145 153 169 178258 273 286 322 33720.5 27.5 34 41.5 49 326 362 377 441 45 62 70.5 76.5 401 471 544 121 122.5 207.5六、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀主要参数公称压 DN 力 MPa 15 20 25 32 1.6工作压 力 MPaLDD1 n-Ф d f HD0 B代号气源压 力 MPa气源接 头 MPa耗气 量 cm3质量 Kg/kilosmm mm mm mm 108 95 65mm mm mm mm ES 21.6117 105 75 4-13.5 2 136 140 168 54 127 115 85 4-13.5 2 144 140 168 54 146 140 100 4-17.5 2 209 140 260 550.3 0.3~0.4 0.3~0.41/8 1/8 1/8163.87 5 196.65 6.2 229.4 740 50 65 80 100 1.0 125 150 200 250 0.6 0.6 1.0159 150 110 4-17.5 2 227 140 260 55 190 165 125 4-17.5 2 231 140 260 55 216 185 145 4-17.5 2 252 140 260 55 254 200 160 8-17.5 2 285 165 425 56 305 220 180 8-17.5 2 360 280 425 57 356 250 210 8-17.5 3 370 280 425 57 406 285 240 8-22 521 340 295 8-22 635 395 350 3 462 280 549 58 3 544 280 549 58 50.3~0.4 0.3~0.4 0.3~0.4 0.4~0.5 0.4~0.5 0.4~0.5 0.5 0.61/4 1/4 1/4 3/8 3/8 3/8 3/8 3/81458.7 13 3162.7 23 3243 276636.8 56 6948 607374.2 68 10652 16715 115 196。

HORA气动调节阀样本

HORA气动调节阀样本
阀座 多种阀座类型根据不同工况需求选择最佳阀座
阀芯 根据实际工况HORA为用户提供最专业的阀芯。 在大关断压力工况下HORA对阀芯进行平衡阀室 设计，使阀门工作更稳定，寿命更长
密封类型 根据不同介质及温度选择密封材料
3
类型
阀体材质
黄铜 Rg-5 CC491K
铸铁 GG25 EN-JL1040 球铁 GGG-40.3 EN-JS1024 铸钢 GS-C25N 1.0619+N
产品优点 ● 多种阀门型号辅以不同类型的辅件，针对不同工况
可以为用户提供最佳的解决方案 ● 阀门口径DN15-DN800，可为用户提供完整的调节
阀产品系列 ● 同一规格的阀门均提供4种以上的KVs值供用户选
择，提高现场工况的适应性和灵活性 ● 阀门长行程设计，以实现更佳的调节精度 ● 执行机构气开，气关操作方式可灵活选择 ● 执行机构弹簧与膜片有效寿命200百万次，同时没
历经40多年的发展，来自德国北威州Schloß Holte-Stukenbrock的家族企业—HORA公司与世界上著名 的电站设备制造商，能源供应商以及测量-，自动化控制企业建立了良好的伙伴关系。在全世界阀门市 场中HORA品牌以创新，可靠，及卓越的性能得到了广泛的认可。
2008年HORA是德国4家最佳制造商 大 奖M X - A w a r d ( M a n u f a c t u r i n g Excellence Awar)获得者之一
压缩空气
HORA 气动 调节阀
压力调节并联设计
压缩空气
压缩空气
HORA 气动 调节阀
HORA 气动 调节阀
压力调节串联设计
压缩空气
HORA 气动 调节阀
9
压缩空气

阀门报价模版

阀门报价模版

非 泵 房 给 水
Z45X\RRHX-xx-1.6 弹性座封闸阀 Z45X\RRHX-xx-1.6（表前阀） （单向流） Z45X\RRHX-xx-1.6 遥控浮球阀 HC-100X-1.0 过滤器 GL41H-1.6 防污隔断阀 DF41X-1.6 (倒流防止器） 自动排气阀 ARSX-0025 闸阀 Z15T-16 截止阀 J41T-16 内螺纹连接柱塞 U11S-10T(DN≤50) 阀(单向流） 内螺纹连接柱塞 U11S-10T(DN≤50) 阀(单向流） 法兰连接柱塞式 U41S-10Q(J)(DN＞50) 闸阀（单向流） 遥控浮球阀 100X-1.0 过滤器 GL41H-1.6 弹性座封闸阀 Z45X\RRHX-xx-1.0
82772
共二页
第一页
给排水阀门报价表
类别 序号 泵 房 内 给 水 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 阀门名称 型号
品牌：上海兴泰阀门
规格 DN65 DN80 DN100 DN100 DN100 DN100 DN25 DN25 DN50 DN20 DN50 DN80 DN50 DN50 DN40 DN65 DN80 DN100 DN40 DN65 DN80 DN100 DN65 DN80 DN100 DN65 DN80 DN100 DN100 DN50 DN50 DN65 DN80 DN65 DN80 单位 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 数量 1 8 10 2 4 2 8 8 1 6 58 8 2 2 2 7 4 12 2 7 4 12 5 3 15 7 4 12 2 50 50 6 6 6 6 单价 252 308 329 543 252 672 25 18 43 59 199 574 301 109 210 252 273 329 150 252 294 357 273 305 336 63 69 77 385 235 240 252 273 275 434 合计 252 2464 3290 1086 1008 1344 200 144 43 354 11542 4592 602 218 420 1764 1092 3948 300 1764 1176 4284 1365 915 5040 441 276 924 770 11750 12000 1512 16回 阀

Q647Y气动固定球阀

Q647Y气动固定球阀

首页>>产品中心>>Q647Y气动固定球阀一、产品[气动固定球阀]的详细资料：产品型号：Q647Y产品名称：气动固定球阀产品特点：气动固定球阀,金属密封球阀,气动球阀二、气动固定球阀主要外形和连接尺寸：Q647Y-16通径DNL D K D1 n-Φd b f H W mm in25 1″ 140 115 85 65 4-Φ14 16 3 217 19032 1 1/4″ 165 140 100 76 4-Φ18 18 3 260 21040 1 1/2″ 165 150 115 84 4-Φ18 18 3 293 21050 2″ 203 165 125 99 4-Φ18 20 3 309 24765 2 1/2″ 222 185 145 118 4-Φ18 20 3 344 24780 3″ 241 200 160 132 8-Φ18 20 3 421 276100 4″ 305 220 180 156 8-Φ18 22 3 485 348三、气动固定球阀主要外形和连接尺寸：结构长度：GB12221法兰标准：GB9113亦可按ANSI B165、JIS B2212订货须知：一、①气动固定球阀产品名称与型号②气动固定球阀口径③气动固定球阀是否带附件二、若已经由设计单位选定公司的气动固定球阀型号，请按气动固定球阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：Q647Y气动固定球阀气动对夹球阀气动信号球阀气动广式球阀气动球阀/电动球阀气动喷粉煤球阀气动三片式焊接球阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

角座阀

角座阀

二、产品用途 ：
气动角座阀是本公司最新引进国外先进生产技术，结合现代工业应用研发而成的新一代气动角座阀。它广泛应用于食品和化学过程，灭菌机、高压消毒器、干 洗机、干衣机、啤酒生产线等。与传统角座阀相比，它具有以下新特点： 1、可视位置指示：可接限位开关或紧急手动装置。 2、容易安装：气控头可以作 360‘旋转，甚至限位开关也可以 360‘旋转。可方便地安装一到二个限位开关。 3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。 4、具有多种控制方式：常开、常闭、双动。 5、要求更小的气动执行器：流体从阀杆上方流入时，制头。 6、容易连接：MAMUR 标准连接，嵌入式金属接头。可选更小的控制头。 7、长寿命导杆：阀杆契形特氟隆(PTEE)密封，避免脏物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动校正位置。 8、无水锤作用：流体从阀杆下方流入时，水锤(水冲击力)被吸收。 9、先进的阀体机构：流量比普通角座大 30％，体积更小，流体流态更优。不锈钢 316 阀体，特氟隆密封，耐高温，耐腐蚀。寿命高达七百万次 L2000 系列单 作用角座阀具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。 全部钢件采用耐酸不锈钢材料，密封件采用食品硅橡胶或聚四氟乙烯材料，符合食品卫生规范。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物 工程等众多行业。
相关产品： 气动调节阀 气动 V 型活塞式调节球阀 气动法兰调节球阀 ZMAS 型高压单座角型调节阀 ZZC、ZZV 型自力式压力调节阀 Z673H 型气动浆液阀 气动隔膜衬氟调节阀 气动调节球阀 ZJHP 精小型气动薄膜调节阀 ZJHJ 精小型气动薄膜调节角阀
角座阀>>螺纹气动角座阀>>不锈钢气动角座阀 产品详细信息

EG641W气动隔膜阀厂家-上海嘉德阀门

EG641W气动隔膜阀厂家-上海嘉德阀门

EG641W气动隔膜阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀介绍设计与制造：BS5156结构长度：BS5156法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004部件列表：1．阀体2．阀体衬里3．隔膜4．阀瓣5．下阀杆6．阀盖7．气缸8．气动薄膜9．气缸盖二、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀用途本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。

适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)压力等级：PN(MPa) 0.6 1.0 1.6三、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀材料阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：无衬里、橡胶隔膜：橡胶阀瓣：铸铁气缸：铝合金、碳钢气动薄膜：橡胶阀杆：碳钢、不锈钢四、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀测试衬里层：电火花检测试验与检验按BS6755标准公称压力：PN(MPa)阀体：PN×1.5密封：PN×1.1五、往复型无手操型拨动隔膜阀的外形尺寸和参考重量：代号ES53 ES54 ES55 ES56 ES57 ES58B 168 260 318 425 549DN H kg H kg H kg H kg H kg H kg20 138 3 141 4.525 142 4 145 6 205 1132 153 5 213 13.540 169 11 229 1450 178 13.5 238 17 258 20.565 253 22.5 273 27.580 266 28.5 286 34 326 45100 302 37 322 41.5 362 62125 337 49 377 70.5 401 121 150 441 76.5 471 122.5 200 544 207.5六、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀主要参数DN 公称压力MPa工作压力MPaLmmDmmD1mmn-ФdmmfmmHmmD0mmBmm代号ES气源压力MPa气源接头MPa耗气量cm3质量Kg/kilos151.6 1.6 108 95 65 220 117 105 75 4-13.5 2 136 140 168 54 0.3 1/8 163.87 5 25 127 115 85 4-13.5 2 144 140 168 54 0.3~0.4 1/8 196.65 6.2 32 146 140 100 4-17.5 2 209 140 260 55 0.3~0.4 1/8 229.4 7 40 159 150 110 4-17.5 2 227 140 260 55 0.3~0.4 1/4 1458.7 13 50 190 165 125 4-17.5 2 231 140 260 55 0.3~0.4 1/4 3162.7 23651.0 1.0 216 185 145 4-17.5 2 252 140 260 55 0.3~0.4 1/4 3243 2780 254 200 160 8-17.5 2 285 165 425 56 0.4~0.5 3/8 6636.8 56 100 305 220 180 8-17.5 2 360 280 425 57 0.4~0.5 3/8 6948 60 125 356 250 210 8-17.5 3 370 280 425 57 0.4~0.5 3/8 7374.2 68 150 406 285 240 8-22 3 462 280 549 58 0.5 3/8 10652 115 2000.6 0.6521 340 295 8-22 3 544 280 549 58 0.6 3/8 16715 196 250 635 395 350 5。

氢气集装格阀门规格

氢气集装格阀门规格
- 美国rego高压总阀HP9560：这是一款低温气体充装阀，适用于氢气、氧气、氮气等气体的集装格。

其连接形式为螺纹，材质为黄铜，公称通径为DN15，压力环境为高压，标准为美标，外形为微型，流动方向为单向，驱动方式为气动。

- 衬胶隔膜阀SEG41W-16P：此型号的阀门使用介质为氢气，阀门材质要求304不锈钢，阀门内部有阀座、阀芯杆组件、四氟隔膜垫片（PTEF+EPDM）组成，所有内部件均可以拆卸方便与更换，零泄漏标准。

其尺寸要求为：阀门长度127mm，法兰孔距85mm。

- 衬胶隔膜阀G41J-10/DN25：该型号的阀门使用介质同样为氢气，其阀门长度为145mm，法兰孔距为85mm。

- 衬胶隔膜阀G41J-10/DN50：这款型号的阀门使用介质也是氢气，其阀门长度为210mm，法兰孔距为125mm。

需要注意的是，以上规格仅供参考，实际应用中可能会有所不同。

在选择氢气集装格阀门时，建议咨询专业人士或参考相关标准和规范，以确保选择合适的阀门规格。

气动上展式放料阀FL6S41W安装事项

气动上展式放料阀FL6S41W安装事项1. 概述FL6S41W是一种气动上展式放料阀，适用于在化工、制药、食品等行业中作为联运设备的阀门。

本文将介绍FL6S41W的安装事项，包括安装前准备、安装过程中要注意的事项、安装后的测试。

2. 安装前准备在安装FL6S41W之前，需要准备以下工具和材料：•气源。

FL6S41W需要气源驱动，确保气源的稳定性和压力达到设计要求。

•安装工具。

安装过程中需要用到扳手、梯子、测量尺、水平仪等工具。

•密封垫。

确保管道和阀门之间的连接密封性。

•固定件。

依据管道规格和安装环境选用合适的固定件。

•管道和阀门。

从指定供应商处购买。

3. 安装步骤3.1 确定安装位置在安装之前，需要先确定FL6S41W的安装位置。

通常来说，依照设备的设计要求和布局，选择离其他设备、管道和墙壁等确定距离的位置。

在确定位置后，使用水平仪和测量尺等工具，在墙壁或者基础上标记出FL6S41W的安装位置和中心线。

3.2 检查阀门和管道在安装FL6S41W之前，需要检查阀门和管道的尺寸、材质、连接方式和压力等参数是否符合设备的设计要求和标准。

特别需要注意：•管道的连接必需与FL6S41W的法兰连接型号一致。

•阀门进出口的方向必需与管道的流动方向一致。

•阀门的标准和型号必需与设备的设计要求一致。

3.3 安装阀门安装FL6S41W的实在步骤如下：3.3.1 固定法兰使用适当大小的固定件将法兰固定在墙壁或者基础上。

确保法兰与安装面垂直，并且在安装过程中法兰的连接处不受损坏。

3.3.2 安装阀门将FL6S41W依据所选法兰的直径正确安装到法兰上。

使用扳手仅动接头然后调整至大顺方向，拧紧法兰螺栓。

通过开关阀门，检查阀门的开启、关闭和密封性能，确保操作正常。

3.4 连接管道使用密封垫将FL6S41W与管道连接并固定好。

在安装过程中，确保密封垫的放置和阀门连接口间没有空隙或漏气现象。

紧固好阀门螺母。

安装好管道之后，进行压力测试，确保设备的安全性和牢靠性。

阀门报价表


3：标明产品规范完整的型号
联系电话：
xx设备工程有限公司
202x年2月3 日
套
2
1125
z45x-16
6 球墨铸铁闸阀
DN100
套
1
590
z45x-16
7 球墨铸铁闸阀 8 防爆波铜芯闸阀
DN100
套
1
DN150
套
38
590
z45x-16
盾安
940
Z44T-10
9 防爆波铜芯闸阀
DN100
套
12
460
Z44T-10
10 双向蝶阀
DN150
套
52
260
D371X-16
11 双向蝶阀
询价单-阀门
序号
品名
型号规格 单位 数量 单价 品牌 备注
1 2:1比例式减压阀组 DN150
套
2
2755
200x-16
2 球墨铸铁闸阀
DN200
套
2
1630
z45x-16
3 球墨铸铁闸阀
DN200
套
2
1630
z45x-16
4 球墨铸铁闸阀
DN150
套21125z Nhomakorabea5x-16
5 球墨铸铁闸阀
DN150
DN100
套
160
199
D371X-16
12 双向蝶阀
DN200
套
6
432
D371X-16
13 双向蝶阀
DN65
套
63
163
D371X-16
14 不锈钢波纹短管
DN65
个
1

PVC阀门价格表

3''
6849.00 2323.20 6681.72 8882.43 4500.47 4912.35 7730.86 5488.78
4''
6789.32
8697.00 2901.60
5885.02 7677.44
6982.02 8774.44 7956.46
6''
11962.87 14879.59 12492.69
800.10 2145.07 3110.13 2916.06 3881.12
VP680 气动双动球阀 VP-680 气动单动球阀 VP830 气动双动蝶阀 VP830 气动单动蝶阀
VP690 VP840 名称
电动球阀 电动蝶阀
1726.60
1748.50
1782.93
2398.92
2478.44
2567.62 3996.88
发行日期:2007-01-01 DN65
2+1/2''
DN80
3''
DN100
4''
DN125
5"
DN150
6''
DN200
8''
DN250
10''
DN300
12''
500.00 520.80 780.00 3196.00
773.28 761.70 1226.00 4007.90 418.20
1540.35 1501.70 2097.80 5743.20 544.90 3580.30 1080.54 1659.60 8141.30 2646.90 6140.00 28162.00 5425.40 6363.00 4149.00 7197.00 6970.20 9210.00 17875.90 10872.90 23483.40
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

EG641W(MS)(无衬里)气动隔膜阀价格-上海嘉德阀门
上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的 闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山, 电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性 的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸 造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的 保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。


一、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀介绍 设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004


部件列表：1．阀体 6．阀盖
2．阀体衬里 7．气缸
3．隔膜 8．气动薄膜
4．阀瓣 9．气缸盖
5．下阀杆
二、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀用途 本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不 同工作温度和液体管路。

适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料) 压力等级：PN(MPa) 0.6 1.0 1.6
三、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀材料 阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢 衬里：无衬里、橡胶 隔膜：橡胶 阀瓣：铸铁 气缸：铝合金、碳钢 气动薄膜：橡胶 阀杆：碳钢、不锈钢 四、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀测试 衬里层：电火花检测 试验与检验按 BS6755 标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1 五、往复型无手操型拨动隔膜阀的外形尺寸和参考重量： 代号 B DN 20 25 32 40 50 65 80 H 138 142 kg 3 4 ES53 ES54 168 H 141 145 153 169 178 kg 4.5 6 5 11 13.5 205 213 229 238 253 266 11 13.5 14 17 22.5 28.5 258 273 286 20.5 27.5 34 326 45 ES55 260 H kg ES56 318 H kg ES57 425 H kg ES58 549 H kg


100 125 150 200
302
37
322 337
41.5 49
362 377 441
62 70.5 76.5 401 471 544 121 122.5 207.5
六、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀主要参数 公称压 DN 力 MPa 15 20 25 32 40 50 65 80 100 1.0 125 150 200 250 0.6 0.6 1.0 1.6 1.6 工作压 力 MPa L D D1 n-Ф d f H D0 B 代号 气源压 力 MPa 气源接 头 MPa 耗气 量 cm3 质量 Kg/kilos
mm mm mm mm 108 95 65
mm mm mm mm ES 2
117 105 75 4-13.5 2 136 140 168 54 127 115 85 4-13.5 2 144 140 168 54 146 140 100 4-17.5 2 209 140 260 55 159 150 110 4-17.5 2 227 140 260 55 190 165 125 4-17.5 2 231 140 260 55 216 185 145 4-17.5 2 252 140 260 55 254 200 160 8-17.5 2 285 165 425 56 305 220 180 8-17.5 2 360 280 425 57 356 250 210 8-17.5 3 370 280 425 57 406 285 240 8-22 521 340 295 8-22 635 395 350 3 462 280 549 58 3 544 280 549 58 5
0.3 0.3~0.4 0.3~0.4 0.3~0.4 0.3~0.4 0.3~0.4 0.4~0.5 0.4~0.5 0.4~0.5 0.5 0.6
1/8 1/8 1/8 1/4 1/4 1/4 3/8 3/8 3/8 3/8 3/8
163.87 5 196.65 6.2 229.4 7
1458.7 13 3162.7 23 3243 27
6636.8 56 6948 60
7374.2 68 10652 16715 115 196















。
