异型金属板屋面和幕墙设计要点简议摘要：在社会经济科技发展中，建筑工程外形设计不再满足于传统的发展理念，在设计中会出现很多异形建筑结构，设计师需要创新自己的思维，构建出复杂的异形工程结构，在房屋建筑屋面板和幕墙设计中别出心裁，在发展中不断提升自身的能力，重点把握异型结构设计要点，以此提升整体工程设计品质。
本次以具体工程实例为参考，在分析中考虑当前的发展背景，结合本次所选的铝镁锰金属板要求，对异型金属屋面系统进行全面构造，并且在幕墙设计中分析具体要点，希望可以为后续同类工程施工设计提供参考。
关键词：异型金属板屋面；幕墙设计；要点简议一、异型金属模板屋面及幕墙工程实例对异形金属板装饰造型时有多种异形方案，可以在平面板上进行曲面加工，然后按照要求进行形状裁剪，通过把多个曲面进行拼接形成双曲面，在双曲面施工中必须注意做好边缘处理，在异型金属板加工中，可以利用多种方法使其成型。
本次工程是集多项功能为一体的综合建筑物，日常需要满足人们的需求，建筑物整体占地面积为2.62万平方米，分地上和地下两部分，面积分别为2.01万平方米和0.81万平方米。
从整体工程外形来看，类似一个海绵体，根据海绵的特性可以把人像水一样吸入其中，内部空间内屋顶设计非常新颖，整体建筑设计独特，工程有大屋顶而且比较平缓，所用的屋面板是铝镁锰制作，外部承重结构需要通过幕墙结构来满足。
二、异形金属板屋面设计要点（一）屋面构造分析根据本次项目工程来看，工程屋面四周为不规则图形，在四边形中以天沟为界，各边长度不一而且有较长的斜坡，在屋面的最大悬挑距离为27.00米，整个房屋结构的主体支撑部位为钢结构网架，屋内的异形金属板屋面厚度控制在0.91毫米，在金属板屋面的竖向方面进行锁边。
根据此项目的各项条件进行详细分析，此时项目在幕墙和屋面设计各方面都有较大难度，应该综合考虑充分发挥优势来保证设计效果，设计人员应该及时到现场进行勘察，了解现场实际情况，保证按照设计目标有效完成，设计出本项目所需要的结构和节点，按照要求设计思路，首先是从下然后向上。
异形建筑施工幕墙工程分析随着城市化进程的加速，建筑行业也在不断地发展和创新，特别是在幕墙工程方面，一种全新的建筑形态——异形建筑，逐渐受到人们的关注和青睐。
异形建筑施工幕墙工程不仅要求高技术含量，还需要丰富的经验和创新的设计理念。
本文将从幕墙工程的角度对异形建筑进行分析，探讨其施工特点和挑战，为未来的建筑施工提供参考和指导。
一、异形建筑的特点1. 设计独特异形建筑是指其建筑形态和结构不规则，如扭曲、倾斜、变形等，与传统的规则形状建筑相比有着明显的特色和独特的设计理念。
这种设计独特性不仅对建筑的结构和承载要求提出了更高的挑战，也对幕墙工程的设计和施工提出了更高的要求。
2. 施工难度大由于其不规则的形态和结构，异形建筑在施工中面临着更大的挑战和难度。
幕墙的安装、材料的切割、连接和调整，都需要更高的技术含量和灵活的施工方案，以满足建筑的特殊需求。
3. 建筑美学异形建筑往往以其独特的外观和强烈的视觉冲击力，成为城市的地标和景点，因此在施工幕墙工程中需要更加注重其建筑美学，保证幕墙的外观效果和视觉舒适度。
二、异形建筑施工幕墙工程分析1. 资料准备在进行异形建筑施工幕墙工程前，需要进行充分的资料准备工作，包括建筑设计图纸、施工方案和工程测量资料等，以确保工程施工的准确性和可行性。
2. 材料准备幕墙工程所需要的材料种类繁多，包括铝合金型材、玻璃、隔热材料等，而在异形建筑中，材料的尺寸和形状更加多样化，需要根据具体的设计要求进行定制和加工，以适应建筑的特殊形态和结构。
3. 技术要求异形建筑施工幕墙工程对工程人员的技术要求更高，需要具备一定的设计和施工经验，熟悉幕墙系统的安装和调整技术，以及有创新的设计能力和解决问题的能力，以保证工程能够按照设计要求进行施工，达到预期的效果。
4. 施工工艺在进行异形建筑施工幕墙工程时，需要根据建筑的特殊形态和结构，制定相应的施工工艺和流程，包括幕墙结构的排布、材料的加工和安装、连接方式等，以保证幕墙的安全性和美观性。
装配式建筑中异形单元幕墙设计探讨摘要：随着社会的不断进步，我国各个方面水平都在不断地提升，在装配式施工这一方面也不例外，单元幕墙的相关施工就是以装配式施工为基础开展的，绝大多数的情况下是将幕墙按照整体进行安装的，与装配式施工的理念完全契合，现在的建筑中或多或少都会出现一些异形的设计和墙体，在施工的过程中会面临一些机遇和挑战，装配式建筑中异形单元幕墙的使用可以很好提升整体的建筑水平与建筑质量，对一些传统建筑设计方案无法处理的区域进行科学合理化的处理。
关键词：装配式施工；建筑设计；单元幕墙；设计方案引言：当下所谓装配式建筑中异形但愿幕墙的设计，指的就是在现代化施工的基础上进行的施工工业形式升级，是一种新颖且高效的房屋建造装配技术，使用装配式施工可以有效地缩短建筑周期，降低施工的成本，减少不必要的劳动力。
也可以在现代化的施工过程中提供更多的功能选择，是对传统施工模式的升级，提前将大量的建筑材料和配件提前建造，最后运到安装现场进行拼装，建筑中的单元幕墙设计与施工一直是现代建筑施工中的重难点问题，而采取装配式施工可以非常好的解决这个问题，提升整体的建筑合理程度。
一、影响装配式建筑中异形单元幕墙施工质量的主要因素1.装配式建筑异形单元幕墙施工的配件因素经过调查和研究发现装配式建筑异形单元幕布的施工需要提前进行预制材料构建，而预制的构配件有很多的不同形式，零件也有很多种类型包括了外墙板、板墙材料，幕布墙体的衔接结构等不同的类别，这些零构配件的质量很大程度上决定了异形单元幕布与整体建筑体系的质量，这些配件的建造质量和效率在整体的施工过程中起着不可忽略的作用，这就意味着在施工现场需要很多专业的技术型人才，他们需要熟练地掌握很多专业的装配设备，在生产的流程中还需要工作人员对生产出的配件进行不断地探索以及一些构建的创新，使得建筑工艺和装配工艺不断地升级，提高装配式施工的整体效率，也要确保每一个与单元幕墙相关的配件的质量符合要求，同时在零配件的运送和拼接过程中难免会发生一些零件的碰撞，这就需要在施工的过程中对零配件进行检查，也要尽可能的减少因为人员原因而造成的零件损坏，确保在异形单元幕墙设计的过程中最大化的考虑到这些影响因素，在设计阶段充分的考虑施工实际情况，将可能遇到的情况进行最大化的考量[1]。
异形建筑幕墙设计及施工技术探讨摘要：现如今，科技的进步推动着我国建筑行业的发展和人们生活质量的提高，为我国建筑领域带来了全新的发展契机。
在建筑领域内，造型奇异、结构多样、外形美观的异形建筑幕墙一时之间成为人们追逐的新宠，异形建筑幕墙设计的艺术性和节能性也逐渐成为社会大众普遍关注与热议的焦点。
关键词：异形建筑；幕墙设计；施工技术引言：随着建筑美学的飞速发展，建筑行业涌现出了越来越多的异形建筑幕墙设计，相较于建筑领域的传统平面幕墙设计，异形建筑幕墙的曲面形态更为多元、立体，空间感知艺术感更强。
1、异形幕墙的结构设计原则1.1抗风设计抗风设计理论是幕墙工程中重要的结构设计理论。
同时风荷载是在建筑幕墙上表面起到了直接关键的作用，在工程设计中，需要在建筑设计生命周期的最大风荷载影响下，正常作用不能受干扰；在阵风侵袭时建筑不被破坏，避免了安全事故的发生。
尤其是对风力敏感的高层建筑和异型建筑，风洞试验是判断风负荷的重要手段。
异形幕墙建筑风负荷研究通过分组、综合、汇总的方式，可以精确测算出各种幕墙建筑结构以及各个部位形体的风压估算数值。
1.2抗震设计抗震设计中，精装饰的平面变形值应按照三倍的主体荷载类型层间位移角的弹性限度进行确定，该指数值等于“中震水准”时主体构件具有弹性振动强度的最高层间移动限度，相当于“大震水平”时构件的弹塑性移动值，从而异形幕墙的防震构筑符合“三水准”的设防规定。
第一水平，异型幕墙结构保护状况相对良好，不需维修或仅补耐候胶即可正常使用；第二水平，异形幕墙有小部分玻璃破碎，经补切后才可使用；第三水平，幕墙虽有中等至严重破坏，大量玻璃破碎，但幕墙的整个受力框架结构没有坍塌。
该项目中异型幕墙（如图一）分别采用“四肢伸展”的矮扁空间形状，水平防震功能很强，对竖向的影响也有效防治，并兼顾了三方位的防震设计。
图一1.3结构抗爆建筑结构抗爆要点是避免燃爆后建筑主体和防护构件的持续坍塌。
目前，国内相对缺乏关于玻璃门窗幕墙建筑抗爆技术相关方面的建筑设计标准来引导建筑设计，其实可以参照美国标准ASTMF2248-03和UFC4-010-01的标准。
谈异形幕墙的设计要点摘要：随着城市的兴起，建筑业的发展突飞猛进，建筑技术水平相较以前也大有提高，人们视线中涌出了大量的造型复杂、技术含量高、漂亮美观的玻璃幕墙工程，异形建筑幕墙结构也随着人们审美观的提高而日益增多。
异形建筑幕墙根据曲面的形式可划分为回转曲面幕墙和非回转曲面幕墙。
异形建筑幕墙具有很强的艺术表现力，同时也使得在对异形建筑幕墙的建造过程，存在更多的技术难点，本文以建筑异形幕墙工程为研究对象，分析了异形幕墙的设计难点，有针对性的介绍了异形幕墙的设计要点。
关键词：建筑；异形幕墙；设计要点；一、引言随着建筑行业的发展和社会审美的变迁，越来越多的新建建筑采用各种标新立异的外观设计。
幕墙由于其对优秀的抗变形性能和外观表现力，被广泛地应用在这些高端建筑物乃至地标级建筑物上。
因此，异形幕墙越来越受得建筑行业的重视。
笔者就多年来从事异形幕墙设计工作中遇到的经验做以总结，交流分享。
二、玻璃幕墙的异形结构趋势由于幕墙主要由型材和板材决定其最终外观，而型材和板材通常都是平直材料，因此幕墙更容易制作成平直外观，或者折线形外观，许多建筑由于体量庞大，虽然外观呈曲面形状，但进行细部节点设计时，其大尺寸的半径完全可以用折线来近似表达，最终将曲线转化成折线，例如迪拜的海湾之门。
玻璃幕墙作为现代化建筑的一项重要构成内容，其有着十分显著的运用优势，譬如说，保温、装饰性能好、自身重量轻、绝热以及可以实现光控、有效隔声等等。
在我国的很多大型公共建筑中，均可以看到玻璃幕墙结构的身影，其具备有良好的装饰效应与功能，玻璃幕墙可谓是将建筑技术以及建筑艺术有机的融合在一起进行合理使用。
近年来，在传统平面幕墙基础上异形结构玻璃幕墙工程日益增加，相关的理论和实践都得到了较大的发展。
异形结构玻璃幕墙具有很强的艺术表现力，通过异形幕墙来营造富有个性的建筑空间增强了建筑的视觉冲击力和感染力，成为幕墙建筑的代表性作品。
但是与普通平面幕墙相比异形结构玻璃幕墙的建造过程存在更多的技术难点对施工工艺的要求和施工质量的控制也更为严格。
超高层异型单元式玻璃幕墙的设计要点探究摘要：对超高层建筑来说，其承受的风力、地震力较大，同时还会受到温度变化因素的影响，主体结构存在严重的竖向变形问题，导致幕墙需要承受较大的内力和位移。
所以保证设计的规范化、构件的预制化以及安装的机械化十分重要。
基于此，本文对超高层异型单元式玻璃幕墙的设计要点展开分析。
关键词：超高层；单元式；玻璃幕墙；设计要点幕墙是建筑结构的主要组成部分之一，幕墙由面板和支撑结构共同组成，得到了现代建筑的广泛应用，同时具有一定的艺术、审美价值。
幕墙材质类型繁多，玻璃幕墙应用较为广泛。
因为超高层建筑需要承受较大的风力、地震力，易受环境因素影响，所以对主体结构有较高的要求，通过合理利用单元式幕墙有助于减少工作量，提高预制品加工效果。
因为该类幕墙受环境因素影响较小，施工周期较大，所以在超高层建筑工程中应用广泛。
本文以实际工程为例，探讨超高层异型单元式玻璃幕墙的设计要点。
1.工程概况某超高层建筑工程占地面积约为68452m2。
顺沿东西走向可以划分为两个板块，为A和B。
其中A区具有3栋塔楼，代号为H1、H2、H3，其中H2塔楼最高，高度约为324m，裙楼的高度约为38m，使用单元式幕墙，幕墙面积约为6.4万m2。
建筑结构主要为框架-核心筒体系结构，出屋面为钢结构。
4个圆弧大面和转角内凹槽斜面共同组成塔楼平面，圆弧大面均使用单元式玻璃幕墙，稳定性较好；转角内凹槽斜面向上内倾延伸，凹槽中幕墙使用单元式玻璃幕墙。
建筑表面形态较为丰富，幕墙设计难度较大，设计前需要掌握建筑几何形态，保证设计的合理性。
1.超高层异型单元式玻璃幕墙的设计要点1.塔楼大面圆弧幕墙设计要点通过测量和计算可知塔楼大面圆弧幕墙宽1.3m，板块间折线夹角为175°，因为角度较小，导致横梁端部切斜角距离较小，因此车间内加工难度较大。
通过分析后在圆弧造型过程中使用板块折线拟合方法。
对其他幕墙项目分析，如果水平夹角较大，需要结合具体角度对横梁端部实施加工处理。
异形单元式幕墙设计探讨摘要：随着时代的不断发展，对单元式幕墙的要求也越来越高，这就要求施工单位必须加强专业技能的研讨，并努力提高单元式幕墙分格、设计水平，为单元式幕墙工程提供有力的保障。
本文结合笔者多年的工作实践对异形单元式幕墙设计进行了分析探讨。
关键词：异形；单元式幕墙；构造设计1、引言所谓异形幕墙，笔者认为比较准确的定义可以表述为：幕墙面板与结构之间至少有一种发生了异形变化的幕墙。
异形幕墙结构系统相对灵活，便于塑造形体，表达设计理念。
2、异形幕墙的表现形式2.1 整体塑形以建筑主体结构变形为主。
面材沿骨架贴附，实现体量的变化。
采用这种幕墙形式的建筑，通常建筑自身结构能形成整体形态，幕墙作为建筑的外衣依附在主体结构之外。
其幕墙设计，首先立足于对主体结构的解读和表达，通常会有一个完整的形象，然后再有自身的细节。
凤凰传媒中心。
建筑主体结构为钢结构，结构构成了空间的“环”，表达出丰富的建筑形态。
幕墙依附在主体结构上，其结构龙骨与主体结构统一设计施工。
考虑到具体的形态与施工工艺，建筑采用三角型玻璃面块，在总体塑形的同时又不失细节。
幕墙设计与建筑融为一体，使得建筑的整体型和设计的逻辑性表达的十分到位。
广州歌剧院。
建筑外形仿佛珠江边上的两块石头，富有动感。
建筑通过自身结构形成富有雕塑感的形体，幕墙作为外皮，包裹在建筑主体骨架之外。
幕墙完成面的形态与建筑主体结构一致，通过玻璃和石材两种主要材料，将室内空间的逻辑反映到建筑形象上。
幕墙的设计完整的展示出建筑的形体和空间。
2.2 骨架异变这种类型的幕墙，通常用在建筑形体相对规整，但需要通过幕墙设计表达出丰富的表情的建筑上。
幕墙自身结构轻盈，龙骨可塑性大，形体灵活多变，工厂预制便于控制等优点这时得到了充分体现。
这种手法，除了在新建建筑中应用外，在旧建筑改造时也受到大量的应用。
安特卫普码头的办公建筑。
位于安特卫普码头的办公建筑，水晶石般的玻璃体为加建部分，建筑的整体造型非常完整，而转角处玻璃幕墙多次转折的处理，塑造出建筑水晶般璀璨的效果，为建筑增添了具有雕塑感的独特艺术气质。
论述异形建筑幕墙设计及施工技术发布时间：2022-11-21T06:49:04.115Z 来源：《建筑实践》2022年第7月第14期作者：何国彬[导读] 现如今，人们生活水平逐年提高何国彬深圳市光华中空玻璃工程有限公司广东深圳 518000摘要：现如今，人们生活水平逐年提高，对于居住条件也愈发看重，连带地对建筑的美观和实用性要求也逐年上升。
而异形建筑幕墙具有较好的不怕变形性能和表面显露力。
虽然异形建筑幕墙现在技巧上仍有很大的研究空间。
但还是被普遍地在很多著名或标志性建筑物上应用。
所以，异形幕墙正在建筑行业迅速流行以及发展。
关键词：异形建筑；幕墙设计；施工技术引言：因为异形建筑大部分都不是平平整整的，而且每个板块之间也不相同，建筑的支撑的结构总是与整体的悬挑差距较大，所以令装置玻璃幕墙具备一定的难度。
因此，作业人员一定要根据异形建筑的特点，先要确认支撑结构的稳固，使用BIM技术，实施准确的模拟，确定适合建筑的施工方案，保障好幕墙相关材料的准确、快速运输，监管施工的进度，进而保证施工质量以及施工安全。
一、建筑发展趋势及异形建筑的产生所谓异形建筑幕墙，它的概念是与平时常用的平面建筑幕墙相对比的。
当前，许多建筑都有着美丽的外形，让人为之赞叹，这与科技的发展和社会的进步有着密切的联系。
建筑艺术是建筑物的不朽灵魂，经过建筑师的精心设计和艺术加工，当代建筑艺术品层出不穷，甚至有些建筑物称得上是经典之作了，例如：我们国家的体育馆鸟巢、巴黎的埃菲尔铁塔、澳大利亚悉尼歌剧院等，这些建筑物的产生，留给人们的是对其文化价值的赞美和对建筑艺术的深深思考。
建筑艺术的基础是形态上的美，然后融入特殊的艺术语言，尽情展现建筑物的特色，通过外形、构造、功能等让人一览无余，令其拥有观赏价值和文化价值。
独特的外形以及设计，让人们脑海中原本的建筑形象发生了颠覆性的改变，给人们留下了深刻印象，渐渐发展成为一种潜在的理念，吸引着人们去发掘建筑物背后的故事。
异形铝板幕墙设计重难点分析摘要：当前,随着人们物质生活水平和质量的提高,人们对建筑的品质和要求也在逐步上升。
特别是建筑中,人们在建筑的实用性和安全性基础上,逐渐开始追求特色异形、极致美观的设计,所以世界上出现了越来越多的异形建筑，而实现越来越复杂的异形建筑，铝板幕墙无疑是一种较好的选择。
本文将针对异形铝板幕墙的设计重难点进行分析和探讨关键词：异形建筑；异形铝板；幕墙设计引言：随着社会审美观念的迭代变化和建筑行业的飞速发展,越来越多具有象征性的异形建筑涌入人们的视线。
建筑幕墙作为建筑的外衣和外围护结构，其设计对建筑整体的影响不仅在外观上，在结构安全、保温、节能等功能上都具有重要影响。
铝板幕墙作为实现复杂异形建筑的一种较好的选择，由于其外观的不规则性和空间复杂性，其设计施工相比普通常造型设计具有更高的难度性、复杂性。
下文中，笔者将对异形铝板幕墙的设计重难点进行分析和探讨。
1.异形铝板幕墙的概况随着我国经济的高速发展，大型公共建筑的规模体量逐渐变大、外观逐渐复杂,各种类型的幕墙在大型公共建筑的建设中被广泛使用,这给幕墙设计和施工组织带来了很大的难度。
异形建筑幕墙通常由不规则的曲面或是不规则的平面构成。
这些曲面或是不规则多边形在设计难度、施工难度上都远高于常规建筑的幕墙。
铝板幕墙作为实现复杂异形建筑的一种较好的选择，因其设计特点、材料生产、施工等优势，被广泛应用于异形复杂建筑。
2.异形铝板幕墙重难点分析2.1 平面异形铝板分析对于平面异形铝板，铝板分格不规则、不统一，锐角尖角位置数量众多，但单块铝板均是共面的，不存在翘曲值；平面上看，每个面之间存在夹角，每块铝板都属于收口铝板，这些苛刻的条件给方案设计、材料生产、现场材料组织安装带来不少困难。
以下为笔者根据实践经验总结的几个重难点：3D建模：针对此类型的项目，建议必须通过3D建模的方式进行分析设计；一方面是设计上可以闭合收口方案，做到无收口下单；另一方面是可以高效的方便施工现场施工定位，避免反复的技术沟通和交底。
对异形幕墙的设计要点分析摘要：建筑工程幕墙设计中，异形幕墙目前在技术上仍有很大的研发空间，良品率、产能、成本等都有待改善。
异形幕墙同普通的幕墙结构对比，需要借助光来体现自身设计的特征，所以，在设计时要选用反光性强的材料。
因此，基于建筑结构的复杂程度，不仅对幕墙设计是严峻的考验，更对施工技术提出了更高层次的要求。
关键词：异形建筑；玻璃幕墙；设计；施工前言：建筑物是人们生活中的必需品，建筑自身的外形美观，随着人们审美要求的不断提升也提出了新的要求与挑战，现代建筑中，异形建筑备受追捧，不仅为人们提供生活和工作的场所使用，同时，对建筑物外观起到了美观的作用，展现了当代城市的新风貌。
1、异形幕墙的概念当前的幕墙设计中，许多建筑由于体量庞大，虽然外观呈曲面形状，但进行细部节点设计时，其大尺寸的半径完全可以用折线来近似表达，最终将曲线转化成折线，例如迪拜的海湾之门，其技术要点可以完全参照折线形幕墙，因此不在本文讨论之列。
对于曲面半径较小，用折线近似的方法无法满足外观和使用要求的异形幕墙，我们可以将其分为三类，水平曲面幕墙，竖直曲面幕墙，双向曲面幕墙。
由于幕墙多数以竖框为主要受力杆件，竖直曲面幕墙在受力分析和设计加工方面都较水平曲面幕墙更困难。
双向曲面幕墙由于板材延展性和节点复杂度等因素，设计加工难度较前两者呈几何级数增加。
2、异形幕墙设计要点2.1防火设计火灾是城市高层建筑最易发生的事故，也是造成损失最多的事故。
因此，玻璃幕墙必须进行防火设计，在异形建筑玻璃幕墙的防火设计中，必须精细处理玻璃幕墙与楼板之间的缝隙和对接，避免异形建筑曲面的影响。
防火设计要求玻璃幕墙具有很好的密封性和耐热性，同时还必须具有较好的变形性，尽量减少爆炸发生的可能。
异形建筑的玻璃幕墙在进行防火设计时，要结合本身的建筑特点，在不影响建筑整体美观的基础上，根据建筑的施工情况，综合观察是否需要加高窗槛，严格规范设计，从源头杜绝火灾发生时的安全隐患。
异形建筑施工幕墙工程分析异形建筑幕墙工程是建筑行业的一个关键领域，通常可以通过各种设计和工程施工来实现。
与常规建筑幕墙相比，异形建筑幕墙需要更为复杂的处理工艺和技术，但能够实现更为独特的建筑设计效果。
以下是异形建筑施工幕墙工程的一些分析。
1. 异形建筑幕墙的设计和施工一般来说，异形建筑幕墙的设计和施工过程已经非常成熟，许多建筑公司和幕墙制造商都有丰富的经验和资源，可以为同样的工程项目提供服务。
在进行幕墙设计时，需要考虑到外观、质量、结构和施工等各个方面。
一些尖端异形建筑幕墙会使用独特的材料，例如钢、铝、水晶或玻璃。
这些材料不仅可以为建筑添加更多的风格，在视觉上也很具有吸引力。
然而，在选择材料时必须要考虑到其强度和重量，以确保幕墙的耐久性和结构稳定性。
大多数幕墙是可拆卸的、便于安装和维护的，因为对于大多数建筑，必须为支架、接头和连接器等基础设施预留足够的空间。
对于异形建筑幕墙，必须选择合适的支架和其他设备，以保证其稳定性和安全性。
异形建筑幕墙的成本相对较高，主要是因为设计和施工的复杂性。
此外，材料的选择、构造和安装也可能会使成本增加。
在制定预算时，需要考虑到这些因素，并确定最终成本以尽可能降低风险。
为确保幕墙的长期使用寿命，需要进行定期的维护和检查。
对于一个高端的异形建筑，幕墙的维护费用可能会更高，主要是因为需要特殊的维护设备和技术。
幕墙维护可能还会影响建筑其余部分的使用和维护，因此应在预算和计划中予以考虑。
总结虽然异形建筑幕墙是一个高成本和高风险的领域，但对于高端建筑来说，它通常是不可或缺的。
在进行设计和施工时，需要充分考虑到各种因素，以确保幕墙的稳定性和安全性，并确保其可以为建筑增添美感和独特性。
针对异形幕墙设计中的关键性问题分析针对异形幕墙设计中的关键性问题分析【摘要】本文首先概述了异形幕墙的设计难点，然后详细的介绍了异形幕墙的设计要点，从方案比选、材料的选择和加工、节点构造提出一些个人见解，以下进行详细的阐述。
【关键词】异形幕墙；设计要点；方案比选一、前言随着建筑多样性的开展，异型建筑以其独特的造型吸引了人们的眼球，同时也加速了建筑事业的开展。
在异型建筑施工中，异型幕墙的设计施工是其中的重点难点。
二、异形幕墙概念和常见设计问题1、幕墙的概念由于幕墙主要由型材和板材决定其最终外观，而型材和板材通常都是平直材料，因此幕墙更容易制作成平直外观，或者折线形外观，许多建筑由于体量庞大，虽然外观呈曲面形状，但进行细部节点设计时，其大尺寸的半径完全可以用折线来近似表达，最终将曲线转化成折线，例如迪拜的海湾之门，其技术要点可以完全参照折线形幕墙，因此不在本文讨论之列。
对于曲面半径较小，用折线近似的方法无法满足外观和使用要求的异形幕墙，我们可以将其分为三类，水平曲面幕墙，竖直曲面幕墙，双向曲面幕墙。
由于幕墙多数以竖框为主要受力杆件，竖直曲面幕墙在受力分析和设计加工方面都较水平曲面幕墙更困难。
双向曲面幕墙由于板材延展性和节点复杂度等因素，设计加工难度较前两者呈几何级数增加。
2、建筑幕墙设计常见问题分析幕墙设计方案的制定主要是给幕墙制作、安装和监理人员看的，而实际上设计人员如果不在设计方案的图纸中作出清晰的注释，这些人员很难真的看懂幕墙设计方案。
所以设计人员一定要确保幕墙设计时图纸本身的完整以及清晰和详细，这样才能防止不必要的麻烦。
幕墙设计图纸经常会出现施工说明不详细、施工考前须知未明确、缺少节点毛坯图以及没有预埋件锚固点的准确计算值等问题。
另外，由于没有合理设计避雷、防火以及排水等设施，没有做好预埋件的安排工作等，便很难对幕墙三维形状进行调整，这样设计的作用便没有表达出来。
还有一些幕墙工程其设计进度往往落后于幕墙整体工程的施工进度，有些甚至没有一个良好的幕墙设计环境，施工人员只凭空想象，导致忽略设置预埋件，致使幕墙的主体结构出现问题，影响幕墙质量。
超高层异型单元式玻璃幕墙的设计要点分析摘要：异型玻璃幕墙是建筑物将建筑物外围护结构，具有防风、采光、遮雨、隔热保温等使用功能，通常异型玻璃幕墙都是和建筑外墙装饰结合使用的，将建筑的艺术和建筑的技术融合成一体，我国的玻璃幕墙已广泛的运用在高层或者超高层建筑中。
作为建筑物的外装饰玻璃幕墙，是当代城市建筑美观的一个重要标志。
它完全打破了传统中的实体墙与门窗的界限，将建筑物围护结构的使用功能与装饰功能融为一体，使建筑物具有了艺术感和时代感。
本文主要针对超高层异型单元式玻璃幕墙的设计要点进行了分析。
关键词：超高层异型单元式；玻璃幕墙；设计引言随着城市化进程带来的高层、超高层建筑的不断兴起，幕墙工程的施工难度也在增加，超高层建筑幕墙安装的工程特点作为建筑物的外墙护围，幕墙是由结构框架与镶嵌板材组成的带有装饰效果的轻质墙体，通常不承重，但具有抗压、透气、隔声、防火、防雷、及环保节能等功效，广泛应用于现代建筑的建设中。
一般而言，超高层建筑幕墙安装的工程特点包括：首先，现代高层建筑的幕墙多由若干斜面玻璃幕墙交汇，外墙装饰多而复杂，施工面交叉立体，对工艺的要求高，并具有较强的专业性和综合性；其次，由于幕墙施工必须与建设项目的整体进度相协调，因此必须在工期内采取分层、分段、分区的穿插作业方式，工期紧，工程量大；再次，节能降耗理念的深化使人们越来越关注幕墙材料的经济性、安全性以及环保特性，设计施工人员都必须及时了解、掌握和应用新材料、新技术，以提高幕墙施工的整体效果。
1 异型单元式玻璃幕墙设计简介1.1 异型单元式玻璃幕墙设计介绍最近几年异型单元式玻璃幕墙在我国大中城市中发展较快，也得到了比较广泛的应用，玻璃幕墙的形式基本是大同小异，特别是在通风换气设计上，没有什么独特的地方，现在为了异型单元式玻璃幕墙彰显特色，采用的很多都是内隐式翻窗通风系统，很受建筑师和业主的亲睐!1.2 超高层异型单元式幕墙的特点按照幕墙的制作安装方法，幕墙一般可以分为元件式幕墙和单元式幕墙。
浅谈异形幕墙的设计要点作者：岳亮张亚彬来源：《科技创新与应用》2014年第04期摘要：文章分析了异形幕墙的设计难点，有针对性的介绍了异形幕墙的设计要点，对方案比选、材料的选择和加工、节点构造提出见解，供同业者参考。
关键词：异形幕墙；设计要点；方案比选随着建筑行业的发展和社会审美的变迁，越来越多的新建建筑采用各种标新立异的外观设计。
幕墙由于其对优秀的抗变形性能和外观表现力，被广泛地应用在这些高端建筑物乃至地标级建筑物上。
因此，异形幕墙越来越受得建筑行业的重视。
笔者就多年来从事异形幕墙设计工作中遇到的经验做以总结，交流分享。
1 异形幕墙的概念由于幕墙主要由型材和板材决定其最终外观，而型材和板材通常都是平直材料，因此幕墙更容易制作成平直外观，或者折线形外观，许多建筑由于体量庞大，虽然外观呈曲面形状，但进行细部节点设计时，其大尺寸的半径完全可以用折线来近似表达，最终将曲线转化成折线，例如迪拜的海湾之门，其技术要点可以完全参照折线形幕墙，因此不在本文讨论之列。
对于曲面半径较小，用折线近似的方法无法满足外观和使用要求的异形幕墙，我们可以将其分为三类，水平曲面幕墙，竖直曲面幕墙，双向曲面幕墙。
由于幕墙多数以竖框为主要受力杆件，竖直曲面幕墙在受力分析和设计加工方面都较水平曲面幕墙更困难。
双向曲面幕墙由于板材延展性和节点复杂度等因素，设计加工难度较前两者呈几何级数增加。
图为德国法兰克福航空铁路中心（ACFK）工程的双向曲面幕墙，水平曲线最小半径2 异形幕墙的方案比选框架幕墙由于便于现场加工配做，精度要求低，现场施胶，节点设计量小，成本较低，在低端工程和小面积异形幕墙中有广泛应用，缺点是对现场工人要求高，车间化程度低，质量不易保证。
单元幕墙则相反，高度车间化生产，节点复杂，外观和功能质量均好于框架幕墙，但设计难度大，是目前高端幕墙的一个重要研究方向。
德国法兰克福航空铁路中心工程就是其中的代表。
3 异形幕墙的材料选择和加工异形幕墙的边框主要有钢型材和铝型材。
异形建筑施工幕墙工程分析随着现代建筑技术的不断发展，异形建筑的出现越来越多，而作为异形建筑重要组成部分的幕墙工程也备受重视。
幕墙工程不仅仅是建筑外观的装饰，更是建筑结构的主要承重组成部分。
对于异形建筑幕墙工程的施工及设计都需要高度重视，下面将对异形建筑幕墙工程进行详细分析。
一、异形建筑幕墙工程的特点1. 外观设计独特：异形建筑的外观设计通常具有独特的造型和结构，需要考虑到多边形、曲面、异形的设计要求，所以在幕墙设计时考虑的因素要更加复杂。
2. 结构复杂：异形建筑幕墙的结构细节和节点处理相对复杂，需要考虑的构造细节更加精密。
3. 施工难度大：由于异形建筑的设计和结构特点，其幕墙工程的施工难度也较大，需要更高水平的技术和经验。
4. 安全要求高：由于异形建筑常常是城市的地标性建筑，而且常常位于繁忙的商业中心，所以对于其幕墙工程的安全要求也更高。
1. 结构设计：在异形建筑幕墙工程中，需要根据建筑的形态和特点，进行结构设计，保证幕墙的承重和抗风、抗震性能。
2. 材料选择：在幕墙材料的选择上，需要考虑到外观要求，同时还要兼顾材料的耐候性、防水性、隔热性能等特点。
4. 安全考虑：在设计过程中需要考虑幕墙的安全防护措施，防止意外事件的发生，保障行人和建筑本身的安全。
1. 工程准备：在施工前需要做好充分的施工准备工作，包括设计图纸的审核和调整、材料和设备的购买、工地的布置等。
2. 施工工艺：在施工过程中需要根据设计要求，控制好施工工艺，保证幕墙的质量和外观效果。
3. 安全管理：在施工过程中需要严格执行安全管理制度，加强对施工现场的安全监控，保障施工人员的安全。
4. 质量把控：在施工过程中需要进行严格的质量把控，包括材料的质量检查、工艺的控制、施工节点的处理等。
1. 技术创新：随着科技的进步，幕墙材料及施工工艺也会不断更新，更加符合环保、节能、安全、美观的要求。
2. 完善标准：随着幕墙工程市场的不断扩大，也需要完善相关的行业标准，规范行业发展，确保产品质量。

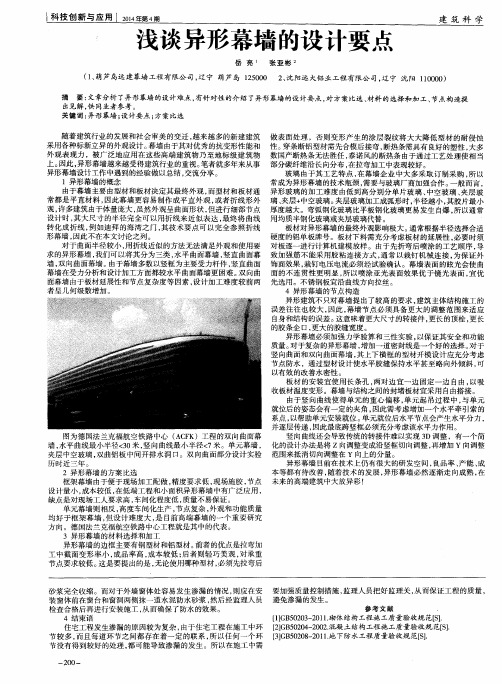

浅谈异形幕墙的设计要点
文章分析了异形幕墙的设计难点，有针对性的介绍了异形幕墙的设计要点，对方案比选、材料的选择和加工、节点构造提出见解，供同业者参考。
标签：异形幕墙；设计要点；方案比选
随着建筑行业的发展和社会审美的变迁，越来越多的新建建筑采用各种标新立异的外观设计。
幕墙由于其对优秀的抗变形性能和外观表现力，被广泛地应用在这些高端建筑物乃至地标级建筑物上。
因此，异形幕墙越来越受得建筑行业的重视。
笔者就多年来从事异形幕墙设计工作中遇到的经验做以总结，交流分享。
1 异形幕墙的概念
由于幕墙主要由型材和板材决定其最终外观，而型材和板材通常都是平直材料，因此幕墙更容易制作成平直外观，或者折线形外观，许多建筑由于体量庞大，虽然外观呈曲面形状，但进行细部节点设计时，其大尺寸的半径完全可以用折线来近似表达，最终将曲线转化成折线，例如迪拜的海湾之门，其技术要点可以完全参照折线形幕墙，因此不在本文讨论之列。
对于曲面半径较小，用折线近似的方法无法满足外观和使用要求的异形幕墙，我们可以将其分为三类，水平曲面幕墙，竖直曲面幕墙，双向曲面幕墙。
由于幕墙多数以竖框为主要受力杆件，竖直曲面幕墙在受力分析和设计加工方面都较水平曲面幕墙更困难。
双向曲面幕墙由于板材延展性和节点复杂度等因素，设计加工难度较前两者呈几何级数增加。
图为德国法兰克福航空铁路中心（ACFK）工程的双向曲面幕墙，水平曲线最小半径<30米，竖向曲线最小半径<7米。
单元幕墙，夹层中空玻璃，双曲铝板中间开排水洞口。
双向曲面部分设计实验历时近三年。
2 异形幕墙的方案比选
框架幕墙由于便于现场加工配做，精度要求低，现场施胶，节点设计量小，成本较低，在低端工程和小面积异形幕墙中有广泛应用，缺点是对现场工人要求高，车间化程度低，质量不易保证。
单元幕墙则相反，高度车间化生产，节点復杂，外观和功能质量均好于框架幕墙，但设计难度大，是目前高端幕墙的一个重要研究方向。
德国法兰克福航空铁路中心工程就是其中的代表。
3 异形幕墙的材料选择和加工
异形幕墙的边框主要有钢型材和铝型材。
前者的优点是拉弯加工中截面变形
率小，成品率高，成本较低；后者则轻巧美观，对承重节点要求较低。
这是要提出的是，无论使用哪种型材，必须先拉弯后做表面处理，否则变形产生的涂层裂纹将大大降低型材的耐侵蚀性。
穿条断铝型材需先合模后接弯，断热条需具有良好的塑性，大多数国产断热条无法胜任，泰诺风的断热条由于通过工艺处理使相当部分碳纤维沿长向分布，在拉弯加工中表现较好。
玻璃由于其工艺特点，在幕墙企业中大多采取订制采购，所以常成为异形幕墙的技术瓶颈，需要与玻璃厂商加强合作。
一般而言，异形玻璃的加工难度由低到高分别分单片玻璃、中空玻璃、夹层玻璃、夹层+中空玻璃。
夹层玻璃加工成弧形时，半径越小，其胶片最小厚度越大。
弯弧钢化玻璃比平板钢化玻璃更易发生自爆，所以通常用均质半钢化玻璃或夹层玻璃代替。
板材对异形幕墙的最终外观影响极大。
通常根据半径选择合适硬度的铝单板牌号。
板材下料需充分考虑板材的延展性，必要时须对板逐一进行计算机建模放样。
由于先折弯后喷涂的工艺顺序，导致加强筋不能采用胶粘连接方式，通常以栽钉机械连接，为保证外饰面效果，栽钉电压电流必须经试验确认。
幕墙表面的眩光会使曲面的不连贯性更明显，所以喷涂亚光表面效果优于镜光表面，宜优先选用。
不锈钢板宜沿曲线方向拉丝。
4 异形幕墙的节点构造
异形建筑不只对幕墙提出了较高的要求，建筑主体结构施工的误差往往也较大，因此，幕墙节点必须具备更大的调整范围来适应自身和结构的误差。
这意味着更大尺寸的转接件，更长的顶栓，更长的胶条企口，更大的胶缝宽度。
异形幕墙必须加强力学验算和三性实验，以保证其安全和功能质量。
对于复杂的异形幕墙，增加一道密封线是一个好的选择。
对于竖向曲面和双向曲面幕墙，其上下横框的型材开模设计应充分考虑节点防水，通过型材设计使水平胶缝保持水平甚至略向外倾斜，可以有效的改善水密性。
板材的安装宜使用长条孔，两对边宜一边固定一边自由，以吸收板材温度变形。
幕墙与结构之间的封堵板材宜采用自由搭接。
由于竖向曲线使得单元的重心偏移，单元起吊过程中，与单元就位后的姿态会有一定的夹角，因此需考虑增加一个水平牵引索的系点，以帮助单元安装就位。
单元就位后水平节点会产生水平分力，并逐层传递，因此最底跨竖框必须充分考虑该水平力作用。
竖向曲线还会导致传统的转接件难以实现3D调整，有一个简化的设计办法是将Z向调整变成沿竖框切向调整，再增加Y向调整范围来抵消切向调整在Y 向上的分量。
异形幕墙目前在技术上仍有很大的研发空间，良品率、产能、成本等都有待改善，随着技术的发展，异形幕墙必然逐渐走向成熟，在未来的高端建筑中大放
异彩！。
