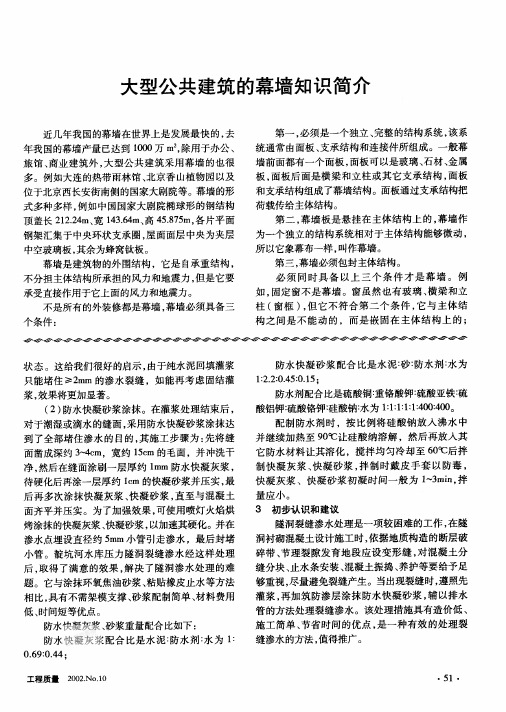

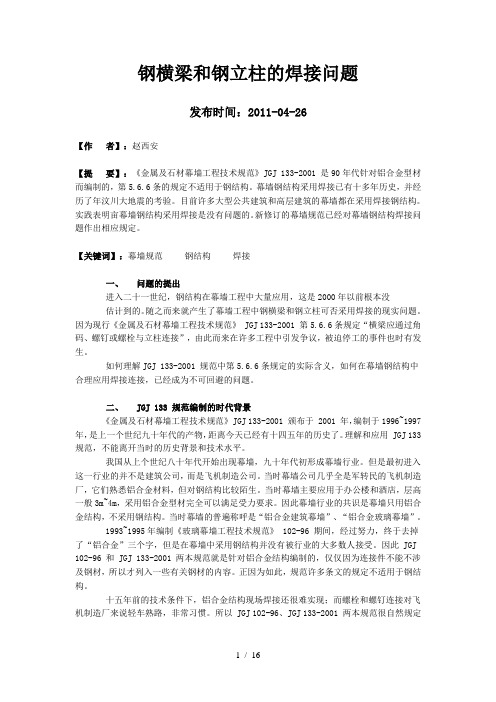

钢横梁和钢立柱的焊接问题发布时间：2011-04-26【作者】：赵西安【提要】：《金属及石材幕墙工程技术规范》JGJ 133-2001 是90年代针对铝合金型材而编制的，第5.6.6条的规定不适用于钢结构。
幕墙钢结构采用焊接已有十多年历史，并经历了年汶川大地震的考验。
目前许多大型公共建筑和高层建筑的幕墙都在采用焊接钢结构。
实践表明亩幕墙钢结构采用焊接是没有问题的。
新修订的幕墙规范已经对幕墙钢结构焊接问题作出相应规定。
【关键词】：幕墙规范钢结构焊接一、问题的提出进入二十一世纪，钢结构在幕墙工程中大量应用，这是2000年以前根本没估计到的。
随之而来就产生了幕墙工程中钢横梁和钢立柱可否采用焊接的现实问题。
因为现行《金属及石材幕墙工程技术规范》 JGJ 133-2001 第5.6.6条规定“横梁应通过角码、螺钉或螺栓与立柱连接”，由此而来在许多工程中引发争议，被迫停工的事件也时有发生。
如何理解JGJ 133-2001 规范中第5.6.6条规定的实际含义，如何在幕墙钢结构中合理应用焊接连接，已经成为不可回避的问题。
二、 JGJ 133 规范编制的时代背景《金属及石材幕墙工程技术规范》 JGJ 133-2001 颁布于 2001 年，编制于1996~1997年，是上一个世纪九十年代的产物，距离今天已经有十四五年的历史了。
理解和应用 JGJ 133 规范，不能离开当时的历史背景和技术水平。
我国从上个世纪八十年代开始出现幕墙，九十年代初形成幕墙行业。
但是最初进入这一行业的并不是建筑公司，而是飞机制造公司。
当时幕墙公司几乎全是军转民的飞机制造厂，它们熟悉铝合金材料，但对钢结构比较陌生。
当时幕墙主要应用于办公楼和酒店，层高一般3m~4m，采用铝合金型材完全可以满足受力要求。
因此幕墙行业的共识是幕墙只用铝合金结构，不采用钢结构。
当时幕墙的普遍称呼是“铝合金建筑幕墙”、“铝合金玻璃幕墙”。
1993~1995年编制《玻璃幕墙工程技术规范》 102-96 期间，经过努力，终于去掉了“铝合金”三个字，但是在幕墙中采用钢结构并没有被行业的大多数人接受。
石材幕墙的优点及缺点摘要：幕墙，由支撑结构支撑面板体系，相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构荷载所作用的建筑外围护结构或装饰性结构。
幕墙构造相对于土建墙体，具有轻质、耐结构变形能力强等特点。
现代建筑多以玻璃幕墙作为建筑的“外衣”，玻璃幕墙也是最普遍的一种幕墙形式。
随着时代发展，在追求多元及个性化的现代，避免单一玻璃幕墙的枯燥及雷同，石材幕墙越来越多的用在高层及超高层建筑的外皮，实现建筑样式的多元化。
石材幕墙作为建筑的外围护构造，也有自身的优点及缺点。
关键词：石材幕墙石材幕墙优点及缺点石材幕墙连接形式分类:1、销栓幕墙，采用销轴四边嵌固或两边嵌固石材，缺点是这种石材连接方式抗震性能不好，仅能用在无抗震设计要求或者6、7度抗震设防要求的幕墙中，此构造形式幕墙高度不宜大于20米，单块石材面积应小于1平方米，目前虽没有明确的规定性文件禁止，但已基本停止使用。
2、短槽支撑与通槽支撑石材，采用石材底口及顶口刻槽，采用不锈钢或者铝合金挂钩挂槽支撑石材的固定方式。
采用不锈钢挂钩时，因挂钩连接上下石材共用一个，挂件与横梁之间螺栓固定死，且挂件和石材间用AB双组份结构胶粘接，整体抗震性不好，现在在一些对幕墙要求较高的上海浙江等地已禁止使用。
铝合金挂钩俗称SE小单元系统，分为铝合金挂座和铝合金挂件两个部分，本系统中挂件与挂座相对可以活动，抗震性能好，且成本较低，是现用的最多的一种石材幕墙形式。
短槽或通槽也有一定的局限性，因石材板块相对较脆，在开槽过程中石材易缺角或开裂，若现场管理不严，现场施工人员为施工简便，不补板，直接挂石材上墙时容易为后续实际幕墙使用中埋下隐患。
3、背栓石材，采用专业背栓连接石材与铝合金挂件，通过挂件与挂座之间连接。
本系统的优点是石材挂点在板块中部，边缘不受力，相对来说对石材板块的影响因素较小。
且挂座与挂件之间活动连接，抗震性能好，后期板块损坏更换相对来说比较独立，是现在石材幕墙中推荐的一种可靠、安全的连接方式，对于超过100米标高的建筑，一般图审会强制要求采用背栓式连接。
玻璃幕墙工程技术规范（JGJ102-2003）设计部分介绍--------------------------------------------------------------------------------中国建筑科学研究院研究员中国建筑装饰协会铝制品委员会专家组专家赵西安[摘要] 本文介绍了《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分的修订内容，对修订进行了说明。
[关键词] 玻璃幕墙幕墙规范幕墙设计新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布，自2004年1月1日起施行。
与原规范JGJ102-96相比，修订和增加了不少内容，以下对其设计部分作一简要的介绍。
一、总则（一）增补了新的幕墙类型规范是已有成熟经验的归纳、总结，不是对前沿技术的介绍和前瞻。
96规范编制时，点支承幕墙在国内尚少应用，经验不多，因此没有纳入规范。
几年来，我国点支承幕墙在各种建筑中大量采用，形式多样，技术水平迅速提高，因此2003版本修订时，增补了点支承幕墙设计、制作、安装、验收等方面的内容。
目前已有许多工程采用了各种形式的新型幕墙，如框点混合支承的幕墙；全玻幕墙类的槽形玻璃幕墙；点支承幕墙类的背栓式支承幕墙、单层索网幕墙，此外还有双层通风幕墙、智能化幕墙、光电幕墙和液晶显示幕墙等。
这些内容尚未纳入2003版本的条文中。
目前规范版本中尚未纳入的技术内容，可在工程中先行应用，在应用中不断总结经验，使之成熟后，纳入将来的规范版本中。
（二）扩展了规范的适用范围规范的适用范围不等同于该技术的适用范围。
在编制96年版本时，国内已建玻璃幕墙最高的是金茂大厦（420m）、地王大厦（325m）、中信大厦（320m），而且超过150m高度的建筑已有四十余幢。
当时国外最高的玻璃幕墙达445m（芝加哥西尔斯大厦）。
但是考虑到规范主要面向量大面广、技术成熟的工程，因此规定了规范的适用范围是150m高度以下的玻璃幕墙工程。
四川建筑科学研究BU I LD I N G SC IEN CE R ESEA RCH O F S I CHUAN第27卷 第1期2001年3月收稿日期:2000210230作者简介:赵西安(1940-),男,教授,主要从事高层建筑结构、计算机软件、建筑幕墙方面工作。
建筑幕墙和采光顶设计与施工要点(一)赵西安(中国建筑科学研究院,北京 100013)摘 要:主要介绍了建筑幕墙材料的质量与幕墙的功能、安全性的关系及幕墙和采光顶建筑功能与防护。
关键词:建筑幕墙;采光顶;材料中图分类号:TU 5 文献标识码:B 文章编号:1008-1933(2001)01-0070-031 幕墙材料111 一般规定幕墙材料的质量与幕墙的功能、安全性紧密相关,所以幕墙和采光顶所采用的材料,必须符合以下要求:(1)材料必须符合现行国家标准规定;(2)材料必须有出厂合格证;(3)材料的物理力学性能、化学成分、耐候性能应符合设计要求。
112 铝合金型材铝合金型材的要求在《玻璃幕墙工程技术规范》(GJ 102296第31211条～31212条已作规定。
铝材应有化学成分检测报告、力学性能试验报告和出厂合格证。
(1)铝型材的壁厚:横梁跨度不大于112m 时,截面主要受力部分的厚度不应小于215mm ;横梁跨度大于112m 时,不小于310mm 。
立柱截面主要受力部分厚度不应小于3mm 。
横梁和立柱在有螺纹连接部位,局部壁厚不小于螺钉的直径。
为此,尽量采用带螺帽的螺栓连接,避免采用自攻螺钉连接。
(2)铝型材表面应作氧化镀膜层,一般情况下,膜厚不小于15Λm ;在海滨、污染严重地区,膜厚为20Λm ,膜厚不宜大于25Λm ,否则,容易脱落。
113 钢型材(1)碳素钢材应有力学性能试验报告和出厂合格证。
钢型材厚度不应小于315mm ,在海滨、污染严重地区宜预留腐蚀厚度。
钢型材宜进行热镀锌处理,也可以涂船用防锈漆或富锌防锈漆。
焊条和焊接参数应符合《钢结构设计规范》GBJ 217的要求。
中华人民共和国行业标准玻璃幕墙工程技术规范Technical code for glass curtain wall engineeringJGJ102—2003J280—20032003 北京1 总则1.0.1为使玻璃幕墙工程做到安全适用、技术先进、经济合理，制定本规范。
1.0.2本规范适用于非抗震设计和抗震设防烈度为6、7、8度抗震设计的民用建筑玻璃幕墙工程的设计、制作、安装施工、工程验收，以及保养和维修。
1.0.3在正常使用状态下，玻璃幕墙应具有良好的工作性能。
抗震设计的幕墙，在多遇地震作用下应能正常使用；在设防烈度地震作用下经修理后应仍可使用；在罕遇地震作用下幕墙骨架不得脱落。
1.0.4玻璃幕墙工程设计、制作和安装施工应实行全过程的质量控制。
1.0.5玻璃幕墙工程的材料、设计、制作、安装施工及验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2术语、符号2.1 术语2.1.1建筑幕墙building curtain wall由支承结构体系与面板组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。
2.1.2组合幕墙composite curtain wall由不同材料的面板（如玻璃、金属、石材等）组成的建筑幕墙。
2.1.3玻璃幕墙glass curtain wall面板材料为玻璃的建筑幕墙。
2.1.4斜玻璃幕墙inclined building curtain wall与水平面夹角大于75°小于90°玻璃幕墙。
2.1.5框支承玻璃幕墙frame supported glass curtain wall玻璃面板周边由金属框架支承的玻璃幕墙。
主要包括下列类型：1按幕墙形式，可分为：1）明框玻璃幕墙exposed frame supported glass curtain wall金属框架的构件显露于面板外表面的框支承玻璃幕墙。
幕墙工程钢横梁和钢立柱能否焊接问题的探讨发布时间：2022-12-25T09:02:29.373Z 来源：《工程建设标准化》2022年第16期作者：朱明哲[导读] 近些年，金属与石材幕墙骨架一般是以钢结构为主朱明哲江苏华盛工程咨询股份有限公司江苏淮安 223001摘要：近些年，金属与石材幕墙骨架一般是以钢结构为主，钢结构焊接已经成为幕墙骨架的主要连接方式。
在加工流程中，钢结构焊接十分普遍，应用范围极广，整体效果良好。
但是现行《金属与石材幕墙工程技术规范》(JGJ133-2001)第５.６.６条规定：“对于横梁来讲，需要采取螺栓和立柱的方式相互连接到一起，不过此种结论引起了幕墙行业的很多争议。
本篇文章中主要论述了幕墙钢结构横梁和钢立柱能否焊接的问题。
关键词：幕墙工程；钢横梁；钢立柱；焊接问题上个世纪90年代针对铝合金型材的大量使用编制了《金属与石材幕墙工程技术规范》，随着国家的改革开放，我国大型公共建筑和高层建筑的建设有了较大的发展，在新时代发展背景下，钢结构被广泛引进到了幕墙工程中，然后形成了幕墙工程内钢横梁和钢立柱能否采取焊接的现实问题。
在具体的施工过程中横梁与立柱连接是通过螺钉或者螺栓立柱连接还是采取焊接，引起了各项争议，曾经产生了被迫停工的事件。
因此，对该规范条文的理解以及规范性的实施墙钢结构焊接连接是面临的一项难点。
1、编制金属和石材幕墙工程技术规范基本背景对于金属和石材幕墙工程技术规范来讲，颁布于2001年，同时是上个世纪90年代编制的一项产物，已经经过了近二十多年的发展历史，对该项规范全面理解和应用离不开当时的历史背景和技术水平。
我国上个世纪80年代出现了幕墙，90年代形成了幕墙行业，可是刚开始进入该项行业的并不是建筑领域，而是飞机制造行业。
幕墙公司全部是军转民的飞机制造厂，他们对于铝合金材料有着一定的掌握和认识，可是并不了解钢结构。
在当时情况下，公共建筑或者酒店中应用幕墙，具体的层高为3m~4m左右，使用铝合金型材能够与其基本的受力要求相符合，幕墙行业达成的共识为幕墙只采取铝合金结构，并不会应用钢结构。
建筑幕墙工程几种常见质量问题1、建筑幕墙工程几种常见质量问题1.1设计上存在的问题(1)设计人员本身对幕墙相关规范、条文不熟口(2)设计不到位，节点缺少必要的视图或视图表达不清。
(3)存在边设计、边修改、边施工的状况。
1.2材料上存在的问题(1)不f解材料的基本性能就将其应用于工程。
(2)未选择好主要材料供货商.随便购买材料。
(3)对材料人库检验和验证工作把握不严。
(4)使用不合格或己过期的胶。
1.3幕墙支座安装质最通病(1)预埋件安装位置、标高、前后偏差大，造成多数埋件不能使用或不能正常使用.影响支座受力和幕墙的安全使用性能。
(2)支座设计未考虑三维可调功能，使立柱在就位安装时无法进行调整。
(3)支座焊接质量差，无防腐处理或未处理就作防腐，给幕墙的正常使用留下安全隐患。
(4)支座连接松动或过紧，在外力或温度应力作用下产生异常响声。
1.4玻璃板块注胶存在问题(1)有些工程采用现场打胶。
(2)有的工程没有做结构胶的相容性和钻接力试验报告就进行打胶，‘与试验报告出来后得知有其它要求时，板块已经打胶完毕，结果影响到结构胶的枯接力。
(3)部分工程为了抢进度，结构胶未完全固化就运到工地安装。
(4)加工厂的注胶环境(净化、温度、湿度等)难以保证。
(5)板块打胶质量记录不全，无法进行质毓跟踪。
1.5幕墙水密性能差(有严重雨水渗漏现象)(I)幕墙耐候密封胶胶缝处渗水。
(2)封边、封顶、收口部位渗水。
(3)开启窗部位漏气、漏水。
(4)单元式板块幕墙渗水。
1.6幕墙外观质且差(I)幕墙墙面平整度、立面垂直度、阴阳角棱线直线度等超标，视觉效果差。
(2)幕墙胶缝密封质量差，主要有胶缝宽窄不一，整条胶缝直线度超标，密封胶缝表面不光滑，有气泡、起泡现象，胶缝边沿残留有余胶或其它污污渍等缺陷。
(3)幕墙面板(铝板、石材、玻璃等)色差明显、钢化玻璃变形量大，有的产生波纹状，有的产生条纹状，有的甚至产生哈哈镜等现象。
1.7幕墙顾问或审图单位对相关规范不熟(1)不允许焊接。
高歌猛进三十年—我国幕墙技术的发展（上）赵西安（中国建筑科学研究院北京100013）提要今年是我国幕墙行业三十周年，本文从工程和技术的角度回顾了我国幕墙技术发展三十年的光辉历程，叙述了我国高层建筑和大型公共建筑中幕墙的应用，新型幕墙的发展，新材料和新做法，幕墙科研工作和技术水平的提高等方面的情况。
关键词建筑幕墙幕墙行业新型幕墙新材料幕墙新做法幕墙研究三十年河东，三十年河西。
三十年前，中国幕墙看国外；三十年后，世界幕墙看中国。
1981年，中国的大地上出现了第一片玻璃幕墙，出现了建筑幕墙这一个全新的行业，到今年已经整整三十年了。
如今，中国已经成为世界幕墙的大国，正迈向世界幕墙的强国。
一、辉煌的三十年1. 诞生和成长的第一个十年（1981~1991）幕墙最初出现在美国，1931年就建成了381米高的摩天大楼—纽约帝国大厦，采用了石材幕墙。
1951年纽约利华大厦首次向人们展示了一座全新的玻璃方盒子，这座由玻璃和金属组成的玻璃幕墙建筑宣告现代主义建筑时代的开始。
30年之后，作为现代主义建筑代表元素的玻璃幕墙终于出现在东方地平线。
1981年，广州广交会展馆的正面出现了一片令人惊奇的玻璃外墙，当时人们还不知道“幕墙”这个称呼，但它已经具有玻璃面板和金属支承框架这两大特征，也许可以作为我国幕墙时代开始的标志（图1）。
真正具有代表性的幕墙工程是1984年建成的北京长城饭店，这座银光闪闪的划时代建筑让看惯了无光泽材料实墙面建筑的人们眼前一亮，了解了什么是现代主义的建筑（图2）。
不过由于是第一步，这座单元式中空玻璃明框幕墙的板块是在比利时制作的，国内负责安装。
通过这个工程的实践，我们第一次接触到幕墙的设计施工技术。
图1 广交会展馆——第一片玻璃幕墙图2 北京长城饭店——第一座玻璃幕墙建筑幕墙一旦出现，就迅速在国内各大工程中得到应用，其发展之迅猛超出了人们的想象。
1988~1991年间，采用玻璃和铝板幕墙的高层建筑如同雨后春笋在各地出现（图3~图8）。
图3 深圳国际贸易中心，1985 图4 深圳发展中心，1988 图5 北京国贸中心，1988其中，深圳国际贸易中心是国内第一个超过50层、超160米的工程，首次采用了茶色玻璃和铝板。
北京国贸中心则全部为茶色中空玻璃明框幕墙。
1988年建成的深圳发展中心是国内第一个隐框玻璃幕墙。
图6 广东国际大厦，208米，1990 图7 北京京广大厦，210米，1990 图8 上海国贸中心，139米，19912．波澜壮阔的第二个十年（1991~2001）上一个世纪九十年代，我国全面改革开放，城市建设迅猛发展，办公楼、酒店、大型公共建筑大量兴建，给幕墙行业带来了空前广阔的机遇，幕墙工程进入高速发展的新十年。
新的玻璃面料使幕墙更加多姿多彩（图9），玻璃幕墙在1995年突破了300米的高度（图10、图11）。
图9 广州市长大厦，金色反射玻璃图10 深圳地王大厦，325米，1995 图11 广州中信大厦，322米，1996图12 康佳展览馆钢桁架点支玻璃幕墙图13 南宁国际会展中心，采用了大面积明框幕墙和张拉膜采光顶1995年第一个点支幕墙工程——深圳康佳展览馆建成，为许多大型公共建筑的玻璃幕墙应用打开了技术之门（图12~图15）。
图14 北京天文馆，大量双弯中空夹胶点支承玻璃图15 深圳机场航站楼，六点支承钢化玻璃1997年，深圳新时代广场建成，石材幕墙达到了175米的空前高度（图16）。
而上海的东方明珠电视塔则将双曲铝板和玻璃板幕墙应用于超高特种构筑物（图17）。
1998年上海金茂大厦将玻璃幕墙的高度提升至420米（图18）。
图16 深圳新时代广场，花岗岩幕墙175米图17 东方明珠，430米图18 金茂大厦，420米3．技术水平迅速提高的第三个十年（2001~2011）第三个十年，幕墙年生产量已超过5000万平方米，而且逐年增长的势头正旺，占世界幕墙年产量80%以上，成为世界幕墙生产大国。
在这十年中，我们把建筑幕墙应用到一批高度400米以上的超高层建筑中（图19~图24）图19 上海环球金融中心，495米图20 南京紫峰大厦，450米图21 大连国际贸易中心，420米图22 广州国际金融中心，432米图23 深圳京基大厦，441米图24 广州塔，600米目前，一批更高的建筑正在施工中，这些建筑均采用玻璃幕墙（图25~图27）。
图25 广州东塔，540米图26 深圳平安金融中心，588米图27 天津117，600米图28 武汉国际金融中心,636米图29 北京第一座528米建筑—中国尊图30 目前国内最高建筑—上海中心，632米这十年中，我们还建成或在建大批大型公共建筑，其金属屋面面积往往超过10万平方米，玻璃幕墙和采光顶的面积往往超过8万平方米，规模之宏大，技术难度之高，世界上也是少有的（图31~图41）。
图31 上海世博会中国馆，中国红条纹铝蜂窝板图32 上海世博会文艺中心，银色双曲蜂窝铝板图33 上海世博会阳光谷，直径100米的夹胶玻璃喇叭图34 国家大剧院，4万平方米的椭球形钛板和玻璃屋面图35 水立方，ETFE 薄膜气枕式幕墙图36 鸟巢，北京奥运会主运动场，ETFE和PVC薄膜屋面图37 广州亚运会综合体育中心，自由曲面如飘带飞扬图38 深圳湾体育中心，2011年世界大运会主场馆之一图39 首都机场T3 航站楼，屋面30 万平方米图40 昆明机场，20万平方米金属屋面，2 万平方米索网玻璃幕墙图41 上海浦东机场第二航站楼这十年，我国的幕墙走出了国门，迈向了世界。
中国幕墙公司从加工出口、分包安装到承包幕墙工程，到现在境外工程年总合同额超过百亿元。
我们不仅完成了国外许多高层建筑和公共建筑的幕墙工程（图42~图44），而且像迪拜哈里法塔这样高度达828米，幕墙工程量达8 亿人民币的世界第一高玻璃幕墙，也是由中国公司完成（图45）。
图42 阿联酋迪拜商业湾幕墙工程，14栋图43 法兰克福机场的铁路车站幕墙工程更重要的是，在第二个十年大量工程实践经验积累的基础上，第三个十年我国幕墙技术水平有了质的飞跃，不仅保持幕墙大国的地位，更向幕墙强国迈进。
近十年幕墙技术水平提高主要表现在：（1）幕墙做法新颖特别：许多工程采用不规则分块幕墙、非光滑表面幕墙、大曲率双弯板材、特殊外饰和遮阳板、复杂表面形状和新奇构思的幕墙等。
（2）新型材料的应用；特种玻璃、不锈钢和钛铜锌等非铝金属板、砂岩洞石等非花岗岩石板、陶板、PVC板和ETFE膜材已在工程中大量应用。
（3）柔性和刚柔结合的支承结构系统应用：张拉索杆结构支承和索网支承幕墙广泛采用。
（4）双层通风幕墙。
（5）光伏幕墙和光伏—视频幕墙。
（6）幕墙的研究工作广泛开展。
（7）高精尖幕墙的设计与施工，超高和超大规模幕墙建造技术提高。
（8）承接海外工程的能力大大增强。
图44 莫斯科联邦大厦，幕墙高340米图45 迪拜哈里法塔，高度828 米，建筑幕墙13 万平方米下面将介绍三十年来，特别是第三个十年中我国幕墙技术的进步。
二、幕墙的新表现形式1．非常规划分板块的幕墙大多数幕墙采用四边形板块，近年来幕墙形状日趋复杂，采用三角形板块更能适应复杂的曲面（图46~图48）。
图46 广州塔双曲抛物面塔身第108层图47 上海航务局办公楼图48 成都博物馆墙面三角形划分图49~图52为采用各种不同类型板块的一些工程。
图49 上海钢铁交易大厦蜂窝形划分图50 深圳湾体育中心变异菱形划分图51 深圳华侨城美术馆六边形分格图52 上海自然博物馆细胞组织形玻璃幕墙2. 非光滑表面的幕墙幕墙的板块是立体的盒子或者簸箕，形成凹凸进出的立体墙面，得到特殊的艺术效果（图53~图57）。
图53 深圳新世界中心点支玻璃盒子，钢爪有7个支承头图54 北京第一商城，铝板和玻璃的立体盒子图55 广东图书馆凹凸花岗岩幕墙（左）和幕墙的细部（右）图56 南京紫峰大厦，450米（左），立体玻璃簸箕组成阶梯形墙面（右）图57 深圳机场三号航站楼25万平米（左）采用菠萝皮形的立体铝板，空档是玻璃板（右）当幕墙为复杂的双曲面时，采用立体板块单元能方便调节，容易拟合预定的曲面。
北京凤凰传媒中心为轮胎形墙面，由簸箕型玻璃板块拼合而成（图58）。
图58 北京凤凰传媒中心轮胎形玻璃幕墙（左）和簸箕形玻璃板块布置（右）图59是杭州某会所的圆盘玻璃板点支幕墙，采用蓝色夹胶玻璃。
还有许多幕墙采用了更为时尚的新颖作法（图60、图61）。
图59 杭州某会所夹胶玻璃圆盘点支幕墙图60 青岛某银行波浪形幕墙图61 天津中钢大厦立体蜂窝形外墙3. 形式多样的新颖遮阳装置新型遮阳板也是组成幕墙新颖手法的一部分。
图62`~图65是几个典型的实例。
图62 深圳波浪形不锈钢管遮阳装置图63 北京百度总部大波浪遮阳图64 成都西部金融，10mm铝板冲孔图65 苏州文化中心，三层不同图案铝板叠加高歌猛进三十年——我国幕墙技术的发展（下）赵西安（中国建筑科学研究院北京100013）提要今年是我国幕墙行业三十周年，本文从工程和技术的角度回顾了我国幕墙技术发展三十年的光辉历程，叙述了我国高层建筑和大型公共建筑中幕墙的应用，新型幕墙的发展，新材料和新做法，幕墙科研工作和技术水平的提高等方面的情况。
关键词建筑幕墙幕墙行业新型幕墙新材料幕墙新做法幕墙研究三、新型材料的应用1．各种新型玻璃超大尺寸玻璃目前国外生产的热弯钢化夹胶玻璃的最大长度为6米。
2010年我国已经生产了12.6米X2.6米的热弯钢化三夹胶超大规模的玻璃，用于上海苹果专卖店，每块超大玻璃的售价达RMB100万元（图66）。
2011年已经生产15.0米X3.6米的三块12毫米夹胶玻璃（图67、图68）。
不久，长度达18米的产品将供货。
图66 上海苹果店，圆形玻璃墙，图67 13.8mX2.85m超大夹胶热弯图68 15.0mX3.65mx19mm超大超白12片12.6mX2.6m超大热弯三夹胶钢化玻璃，厚度12mm，三片玻璃原片离子性和反射型中间膜新型夹胶玻璃现在大多数幕墙用夹胶玻璃采用PVB中间膜，这种中间膜剪切模量G 较低，而且随温度升高而急剧降低，所以在进行夹胶玻璃承载力设计时不考虑其整体作用，按两片单片玻璃计算。
而离子性中间膜（商品名称SGP）剪切模量G比PVB 高得多，对温度敏感度较低，可以考虑夹胶玻璃的部分整体作用，因而可以提高夹胶玻璃的承载力，满足大风力下大尺寸玻璃的受力要求。
上海苹果店玻璃的尺寸达12.6米；广州塔玻璃幕墙高度达460米，它们的夹胶玻璃都采用了SGP 中间膜（图69、图70）。
图69 上海苹果店（左）和SGP 五夹胶玻璃（右）图70 广州塔（左）和SGP 双夹胶中空玻璃（右）我国海南、广东南部和广西南部等夏热冬暖地区，冬季不取暖而无保温要求；夏季以防太阳辐射为主。
