PKPM中异形柱结构需注意的问题

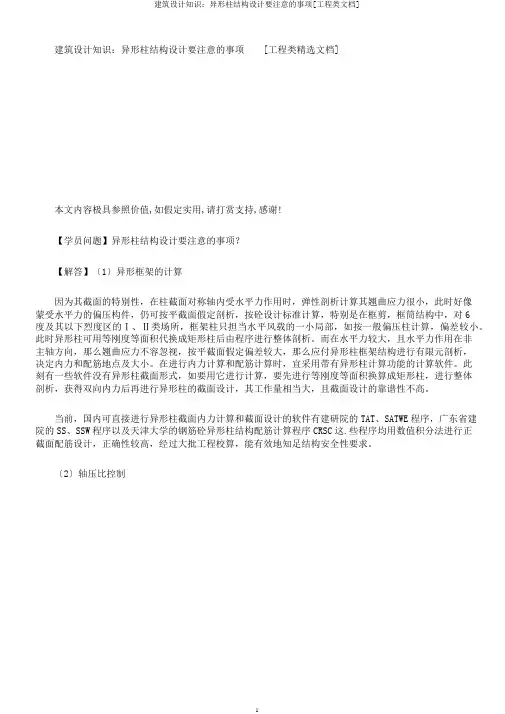

建筑设计知识：异形柱结构设计要注意的事项[工程类精选文档]本文内容极具参照价值,如假定实用,请打赏支持,感谢!【学员问题】异形柱结构设计要注意的事项？【解答】〔1〕异形框架的计算因为其截面的特别性，在柱截面对称轴内受水平力作用时，弹性剖析计算其翘曲应力很小，此时好像蒙受水平力的偏压构件，仍可按平截面假定剖析，按砼设计标准计算，特别是在框剪，框筒结构中，对6度及其以下烈度区的Ⅰ、Ⅱ类场所，框架柱只担当水平风载的一小局部，如按一般偏压柱计算，偏差较小。

此时异形柱可用等刚度等面积代换成矩形柱后由程序进行整体剖析。

而在水平力较大，且水平力作用在非主轴方向，那么翘曲应力不容忽视，按平截面假定偏差较大，那么应付异形柱框架结构进行有限元剖析，决定内力和配筋地点及大小。

在进行内力计算和配筋计算时，宜采用带有异形柱计算功能的计算软件。

此刻有一些软件没有异形柱截面形式，如要用它进行计算，要先进行等刚度等面积换算成矩形柱，进行整体剖析，获得双向内力后再进行异形柱的截面设计，其工作量相当大，且截面设计的靠谱性不高。

当前，国内可直接进行异形柱截面内力计算和截面设计的软件有建研院的TAT、SATWE程序，广东省建院的SS、SSW程序以及天津大学的钢筋砼异形柱结构配筋计算程序CRSC这.些程序均用数值积分法进行正截面配筋设计，正确性较高，经过大批工程校算，能有效地知足结构安全性要求。

〔2〕轴压比控制对框架结构，框-剪结构，柱的延性关于耗散地震能量，防备框架的坍毁，起着十分重要的作用，且轴压比又是影响砼柱延性的一个重点指标。

由试验结构剖析，柱的侧移延性比跟着轴压比的增大而急剧降落。

在高轴压比状况下，增添箍筋用量对提升柱的延性作用已很小，因此轴压比大小的控制对柱的延性影响至关重要，特别是异形柱结构剪力中心与截面形心不重合，剪应力使砼柱肢先于一般矩形压剪构件出现裂痕，产生腹剪损坏，加上异形柱多属短柱，这些致使异形柱脆性显然，使异形柱的延性广泛低于矩形柱，因此对异形柱的轴压比要严格控制。

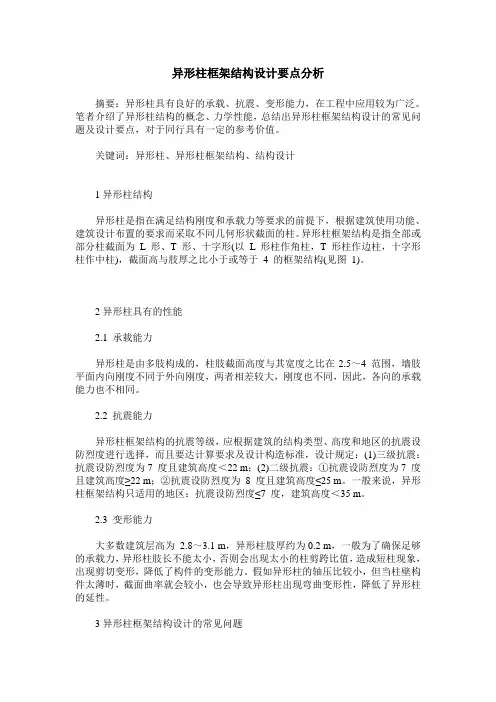

异形柱框架结构设计要点分析摘要：异形柱具有良好的承载、抗震、变形能力，在工程中应用较为广泛。

笔者介绍了异形柱结构的概念、力学性能，总结出异形柱框架结构设计的常见问题及设计要点，对于同行具有一定的参考价值。

关键词：异形柱、异形柱框架结构、结构设计1异形柱结构异形柱是指在满足结构刚度和承载力等要求的前提下，根据建筑使用功能、建筑设计布置的要求而采取不同几何形状截面的柱。

异形柱框架结构是指全部或部分柱截面为L 形、T 形、十字形(以L 形柱作角柱，T 形柱作边柱，十字形柱作中柱)，截面高与肢厚之比小于或等于 4 的框架结构(见图1)。

2异形柱具有的性能2.1 承载能力异形柱是由多肢构成的，柱肢截面高度与其宽度之比在2.5～4 范围，墙肢平面内向刚度不同于外向刚度，两者相差较大，刚度也不同，因此，各向的承载能力也不相同。

2.2 抗震能力异形柱框架结构的抗震等级，应根据建筑的结构类型、高度和地区的抗震设防烈度进行选择，而且要达计算要求及设计构造标准，设计规定：(1)三级抗震：抗震设防烈度为7 度且建筑高度＜22 m；(2)二级抗震：①抗震设防烈度为7 度且建筑高度≥22 m；②抗震设防烈度为8 度且建筑高度≤25 m。

一般来说，异形柱框架结构只适用的地区：抗震设防烈度≤7 度，建筑高度＜35 m。

2.3 变形能力大多数建筑层高为 2.8～3.1 m，异形柱肢厚约为0.2 m，一般为了确保足够的承载力，异形柱肢长不能太小，否则会出现太小的柱剪跨比值，造成短柱现象，出现剪切变形，降低了构件的变形能力。

假如异形柱的轴压比较小，但当柱壁构件太薄时，截面曲率就会较小，也会导致异形柱出现弯曲变形性，降低了异形柱的延性。

3异形柱框架结构设计的常见问题3.1 结构计算方面(1)进行柱的配筋计算时，单偏压、双偏压计算均适用于一般框架结构，但单偏压计算不适用于异形柱结构，因此，只能选用双偏压计算。

(2)两个主轴方向除了计算水平地震作用，还要验算抗震验算，此外，7 度与8 度还要验算与主轴成45°方向。

文章编号：１００９．６８２５（２０１０）３１一００６６—０２
预应力纤维布加固梁的数值模拟方法
黄庚新刘 磊于媛媛
摘要：在深入研究预应力ＦＲＰ加固混凝土梁的受力性能和有限元软件的基础上，对加固梁进行了系统的模拟分析，进 而提出了一套适用于预应力ＦＲＰ加固梁的数值模拟方法，以满足工程实际需要。 关键词：纤维片材，预应力技术，加固梁，数值模拟 中图分类号：ＴＵ７５７．４ 文献标识码：Ａ Ｓｈｅｌｌｌ８１来模拟纤维片材单元。 ４）粘结滑移单元。在考虑纤维片材与混凝土以及钢筋与混 凝土之间的粘结滑移时，采用弹簧单元Ｃｏｍｂｉｎ３９来模拟。 Ｃｏｍｂｉｎ３９是一个具有非线性功能的单向单元，可对此单元输入广
１单元类型选取
１）混凝土单元。已有的试验研究结果表明，混凝土力学性能 复杂多变的根本原因在于：它是一种非匀质、不等向的，且随时间 和环境条件而变化的多相混合材料。在模拟中采用专门的混凝 土单元Ｓｏｌｉｄ６５。 ２）钢筋单元。钢筋根据实际需要采用三维杆单元Ｌｉｎｋ８。 Ｌｉｎｋ８单元是有着广泛的工程应用的杆单元，比如可以用来模拟 钢筋、桁架、缆索、连杆、弹簧等等。这种三维杆单元是杆轴方向 的拉压单元，每个节点具有三个自由度：沿节点坐标系ｘ，＇，，ｚ方 向的平动，可模拟两端铰接的空间杆件，不考虑杆件的弯曲以及 扭转变形。这种单元具有塑性、蠕变、膨胀、应力刚化、大变形、大 应变、单元生死等功能。在单元属性中可定义１ＳＴＲＮ（初始应变 值）、ＡＬＰＸ（热膨胀系数）等参数，便于用多种方法模拟预应力的 施加。 ３）纤维片材单元。因为纤维片材本身轴向抗剪模量较低，且 纤维布属于单向织物，即使采用胶粘剂浸渍，其剪切强度相对其 轴向抗拉强度，也是可以忽略不计的。因此可以考虑纤维片材为 正交各项异性材料。ＳｈｅＨｌ８１适用于薄到中等厚度的壳结构。 ＳｈｅＨｌ８１相对于ＳｈｅＨ４１或Ｓｈｅｌｌ４３，具有强大的非线性功能，且输 入输出功能更加全面，非线性收敛更加稳定，因此采用壳单元 确保结构安全可靠、经济适用。 参考文献： ［１］ＪＧＪ １４９－２００６，混凝土异形柱结构技术规程［Ｓ］．

PKPM中异形柱结构需注意的问题PKPM计算异形柱结构注意的问题中国建筑科学研究院建筑⼯程软件研究所1、梁、柱节点重叠部分简化为刚域异形柱结构设计时⼀般选择该项，程序对梁进⾏如下处理简化：1、梁的⾃重按扣除刚域后的梁长计算2、梁上的外荷载按梁两端节点间长度计算。

3、截⾯设计按扣除刚域后的梁长计算。

2、异形柱单双偏压的选择及计算不管如何选择，异形柱的配筋计算都按双偏压进⾏。

需要说明的是，SATWE采⽤的是混凝⼟规范附录F任意截⾯构件正截⾯承载⼒计算提供的⽅法，即异形柱的固定钢筋和分布钢筋均为受⼒钢筋。

，即异形柱的固定钢筋和分布钢筋均为受⼒钢筋。

3、异形柱最⼩配筋率的控制《异形柱规程》6.2.5条规定：1、异形柱中全部纵向受⼒钢筋的配筋率不应⼩于表6.2.5规定的数值;规程规定的最⼩配筋率仅包含端部受⼒钢筋，不包含竖向分布筋；⽽程序计算的最⼩配筋率包含固定钢筋和分布钢筋。

2、按柱全截⾯⾯积计算的柱肢各肢端纵向受⼒钢筋的配筋率不应⼩于0.2%；3、建于四类场地且⾼于28m的框架，全部纵向受⼒钢筋的最⼩配筋率应按表6.2.5中的数值增加0.1%。

程序⽬前暂没有执⾏上述两条。

4、薄弱层的定义《异形柱规程》3.2.5-2条规定：当楼层承载⼒突变时，其薄弱层地震剪⼒应乘以1.2的增⼤系数；SATWE可采⽤如下⽅法实现：1、与其他结构类型⼀样，SATWE可以给出每层的受剪承载⼒，但需由⼈⼯判定薄弱层并填⼊该层层号。

2、SATWE对⼈⼯指定的薄弱层仍乘以1.15的增⼤系数，为此，可在“全楼地震放⼤系数”中针对此层再⼈为放⼤1.04倍，程序对其放⼤也仅限于该层。

5、地震作⽤⽅向定义《异形柱规程》4.2.4条规定：⼀般情况下，应允许在结构两个主轴⽅向分别计算⽔平地震作⽤并进⾏抗震验算，各⽅向的⽔平地震作⽤应由该⽅向抗侧⼒构件承担，7度（0.15g）和8度（0.2g)时尚应对与主轴成45度的⽅向进⾏补充验算；6、轴压⽐的判定《异形柱规程》表6.2.2对异形柱轴压⽐作出了规定，分L形、T形、⼗字形三种截⾯。

异型柱框架结构设计需关注的几个问题作者：刘成勇祝奕君来源：《中国科技博览》2012年第12期[摘要]：现代住宅建筑要求房间开间大，平面布置灵活、方便，室内不出现柱楞、不露梁，以便于住户二次装修。

与普通矩形柱结构相比，异形柱结构能较好地满足现代住宅建筑的这种要求，因而逐渐得到了推广应用。

本文结合笔者的设计实践，对异型柱框架结构设计中需注意的一些问题归纳总结，供结构设计人员参考。

[关键词]：异型柱结构设计中图分类号：F121.3 文献标识码：F 文章编号：1009-914X（2012）12- 0294 -01近年来，随着我国住宅产业的迅速发展以及人们对住宅建筑使用要求的不断提高，普通的矩形框架柱会给室内装饰和家具布置带来极大的不便。

普通框架结构露梁露柱的缺点已经不能满足人们对住宅平面和空间的要求，如何合理地利用建筑物的有效面积，这对住宅结构设计提出了一项新的要求。

异型柱框架结构体系在一定程度上满足了上述要求，它博采了框架及剪力墙结构体系的优点，它将是今后住宅结构体系的发展方向之一。

1 异型柱受力特点根据建筑上的需要，异型柱在房间的分隔墙交点处灵活布置，平面刚度疏散均匀，经常会有梁纵、横不贯通，结构较难简化为平面结构计算；立面刚度分布较均匀，异型柱与轻质砌体填充墙在弹性阶段共同工作性能良好。

异性柱采用T型、L型、十字型等截面形式，肢宽厚比在2.5～4.5之间，柱肢薄而狭长，双向压弯效应明显；异型截面仅有一根对称轴或没有对称轴，对荷载的方向角敏感，抗扭刚度较差，相应地也造成异型柱结构的荷载方向敏感性，且稍有不对称或偏心，抗扭能力降低较大；异型截面的柱肢角部是明显的薄弱部位，尤其是梁底与柱肢交界断面的柱肢角部，应力集中严重；异型柱结构的梁高宽比大，柱肢狭长，使梁柱重叠部分多，在梁端一定范围形成刚域；同时节点区较大且薄，在弹塑性阶段，应计入节点区变形对结构变形的影响。

异型柱结构节点区的受力性能与矩形柱节点有较大区别，一方面由于梁柱薄，施工时混凝土不易振捣密实，再加上梁柱交接处应力集中和后期破坏较重，削减了节点核心区的有效体积，使节点抗剪承载力降低；另一方面，节点区破坏部位向梁端外移，缓解了节点区受力的复杂程度，有利于强节点的实现。

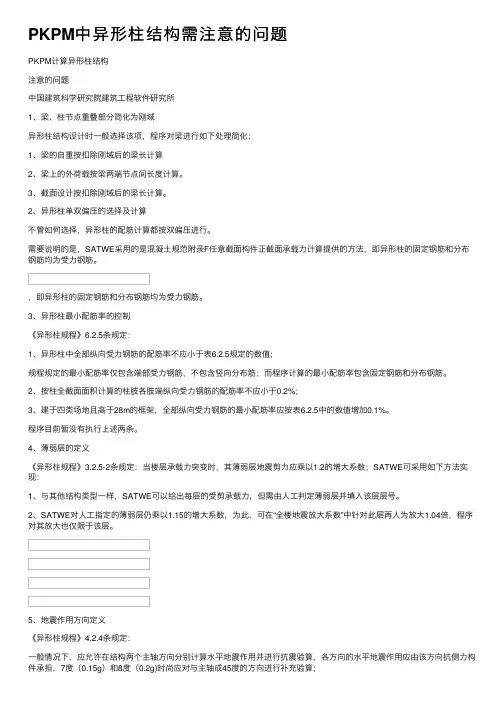

PKPM计算异形柱结构注意的问题中国建筑科学研究院建筑工程软件研究所1、梁、柱节点重叠部分简化为刚域异形柱结构设计时一般选择该项，程序对梁进行如下处理简化：1、梁的自重按扣除刚域后的梁长计算2、梁上的外荷载按梁两端节点间长度计算。

3、截面设计按扣除刚域后的梁长计算。

2、异形柱单双偏压的选择及计算不管如何选择，异形柱的配筋计算都按双偏压进行。

需要说明的是，SATWE采用的是混凝土规范附录F任意截面构件正截面承载力计算提供的方法，即异形柱的固定钢筋和分布钢筋均为受力钢筋。

，即异形柱的固定钢筋和分布钢筋均为受力钢筋。

3、异形柱最小配筋率的控制《异形柱规程》6.2.5条规定：1、异形柱中全部纵向受力钢筋的配筋率不应小于表6.2.5规定的数值;规程规定的最小配筋率仅包含端部受力钢筋，不包含竖向分布筋；而程序计算的最小配筋率包含固定钢筋和分布钢筋。

2、按柱全截面面积计算的柱肢各肢端纵向受力钢筋的配筋率不应小于0.2%；3、建于四类场地且高于28m的框架，全部纵向受力钢筋的最小配筋率应按表6.2.5中的数值增加0.1%。

程序目前暂没有执行上述两条。

4、薄弱层的定义《异形柱规程》3.2.5-2条规定：当楼层承载力突变时，其薄弱层地震剪力应乘以1.2的增大系数；SATWE可采用如下方法实现：1、与其他结构类型一样，SATWE可以给出每层的受剪承载力，但需由人工判定薄弱层并填入该层层号。

2、SATWE对人工指定的薄弱层仍乘以1.15的增大系数，为此，可在“全楼地震放大系数”中针对此层再人为放大1.04倍，程序对其放大也仅限于该层。

5、地震作用方向定义《异形柱规程》4.2.4条规定：一般情况下，应允许在结构两个主轴方向分别计算水平地震作用并进行抗震验算，各方向的水平地震作用应由该方向抗侧力构件承担，7度（0.15g）和8度（0.2g)时尚应对与主轴成45度的方向进行补充验算；6、轴压比的判定《异形柱规程》表6.2.2对异形柱轴压比作出了规定，分L形、T形、十字形三种截面。

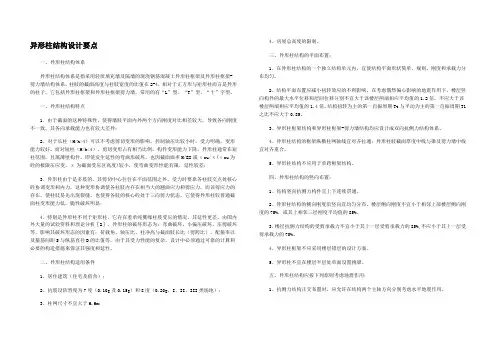

异形柱结构设计要点一、异形柱结构体系异形柱结构体系是指采用轻质填充墙及隔墙的现浇钢筋混凝土异形柱框架及异形柱框架-剪力墙结构体系。

柱肢的截面高度与柱肢宽度的比值在2-4，相对于正方形与矩形柱而言是异形的柱子。

它包括异形柱框架和异形柱框架剪力墙，常用的有“L”型、“T”型、“十”字型。

一、异形柱结构特点1、由于截面的这种特殊性，使得墙肢平面内外两个方向刚度对比相差较大，导致各向刚度不一致，其各向承载能力也有较大差异；2、对于长柱（H/h>4）可以不考虑剪切变形的影响，控制轴压比较小时，受力明确，变形能力较好。

而对短柱（H/h<4），剪切变形占有相当比例，构件变形能力下降。

异形柱通常在短柱范围，且属薄壁构件，即使发生延性的弯曲形破坏，也因截面曲率M/EI或εcu/χ(εcu为砼的极限压应变，χ为截面受压区高度)较小，使弯曲变形性能有限，延性较差；3、异形柱由于是多肢的，其剪切中心往往在平面范围之外，受力时要靠各柱肢交点处核心砼协调变形和内力，这种变形协调使各柱肢内存在相当大的翘曲应力和剪应力，而该剪应力的存在，使柱肢易先出现裂缝，也使得各肢的核心砼处于三向剪力状态，它使得异形柱较普通截面柱变形能力低，脆性破坏明显；4、特别是异形柱不同于矩形柱，它存在着单纯翼缘柱肢受压的情况，其延性更差。

由国内外大量的试验资料和理论分析［2］，异形柱的破坏形态为：弯曲破坏、小偏压破坏、压剪破坏等，影响其破坏形态的因素有：荷载角、轴压比、柱净高与截面肢长比（剪跨比），配箍率以及箍筋间距S与纵筋直径D的比值等。

由于其受力性能的复杂，设计中必须通过可靠的计算和必要的构造措施来保证其强度和延性。

二、异形柱结构适用条件1、居住建筑（住宅及宿舍）；2、抗震设防烈度为7度（0.10g及0.15g）和8度（0.20g，I、II、III类场地）；3、柱网尺寸不宜大于6.6m；4、房屋总高度的限制。

三、异形柱结构的平面布置：1、在异形柱结构的一个独立结构单元内，宜使结构平面形状简单、规则，刚度和承载力分布均匀。

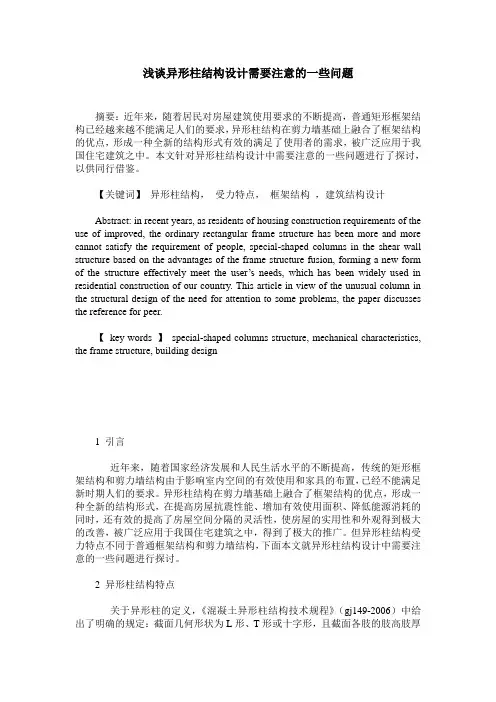

浅谈异形柱结构设计需要注意的一些问题摘要：近年来，随着居民对房屋建筑使用要求的不断提高，普通矩形框架结构已经越来越不能满足人们的要求，异形柱结构在剪力墙基础上融合了框架结构的优点，形成一种全新的结构形式有效的满足了使用者的需求，被广泛应用于我国住宅建筑之中。

本文针对异形柱结构设计中需要注意的一些问题进行了探讨，以供同行借鉴。

【关键词】异形柱结构，受力特点，框架结构，建筑结构设计Abstract: in recent years, as residents of housing construction requirements of the use of improved, the ordinary rectangular frame structure has been more and more cannot satisfy the requirement of people, special-shaped columns in the shear wall structure based on the advantages of the frame structure fusion, forming a new form of the structure effectively meet the user’s needs, which has been widely used in residential construction of our country. This article in view of the unusual column in the structural design of the need for attention to some problems, the paper discusses the reference for peer.【key words 】special-shaped columns structure, mechanical characteristics, the frame structure, building design1 引言近年来，随着国家经济发展和人民生活水平的不断提高，传统的矩形框架结构和剪力墙结构由于影响室内空间的有效使用和家具的布置，已经不能满足新时期人们的要求。

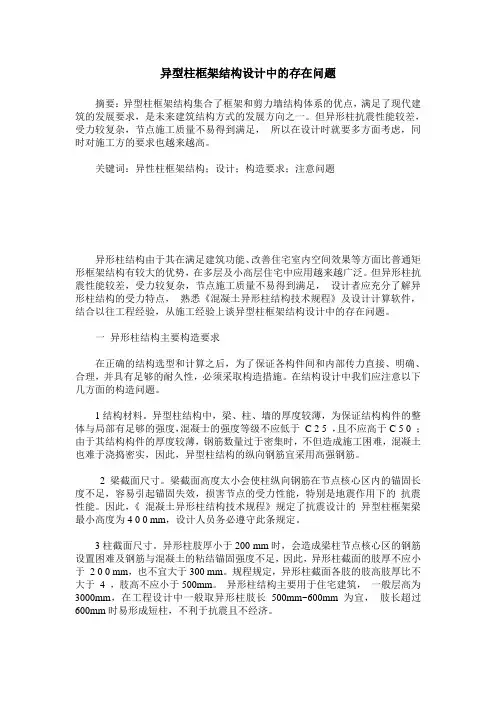

异型柱框架结构设计中的存在问题摘要：异型柱框架结构集合了框架和剪力墙结构体系的优点，满足了现代建筑的发展要求，是未来建筑结构方式的发展方向之一。

但异形柱抗震性能较差，受力较复杂，节点施工质量不易得到满足，所以在设计时就要多方面考虑，同时对施工方的要求也越来越高。

关键词：异性柱框架结构；设计；构造要求；注意问题异形柱结构由于其在满足建筑功能、改善住宅室内空间效果等方面比普通矩形框架结构有较大的优势，在多层及小高层住宅中应用越来越广泛。

但异形柱抗震性能较差，受力较复杂，节点施工质量不易得到满足，设计者应充分了解异形柱结构的受力特点，熟悉《混凝土异形柱结构技术规程》及设计计算软件，结合以往工程经验，从施工经验上谈异型柱框架结构设计中的存在问题。

一异形柱结构主要构造要求在正确的结构选型和计算之后，为了保证各构件间和内部传力直接、明确、合理，并具有足够的耐久性，必须采取构造措施。

在结构设计中我们应注意以下几方面的构造问题。

1结构材料。

异型柱结构中，梁、柱、墙的厚度较薄，为保证结构构件的整体与局部有足够的强度，混凝士的强度等级不应低于 C 2 5 ，且不应高于C 5 0 ；由于其结构构件的厚度较薄，钢筋数量过于密集时，不但造成施工困难，混凝土也难于浇捣密实，因此，异型柱结构的纵向钢筋宜采用高强钢筋。

2 梁截面尺寸。

梁截面高度太小会使柱纵向钢筋在节点核心区内的锚固长度不足，容易引起锚固失效，损害节点的受力性能，特别是地震作用下的抗震性能。

因此，《混凝土异形柱结构技术规程》规定了抗震设计的异型柱框架梁最小高度为4 0 0 mm，设计人员务必遵守此条规定。

3柱截面尺寸。

异形柱肢厚小于200 mm时，会造成梁柱节点核心区的钢筋设置困难及钢筋与混凝土的粘结锚固强度不足，因此，异形柱截面的肢厚不应小于2 0 0 mm，也不宜大于300 mm。

规程规定，异形柱截面各肢的肢高肢厚比不大于4 ，肢高不应小于500mm。

异形柱结构主要用于住宅建筑，一般层高为3000mm，在工程设计中一般取异形柱肢长500mm~600mm为宜，肢长超过600mm时易形成短柱，不利于抗震且不经济。

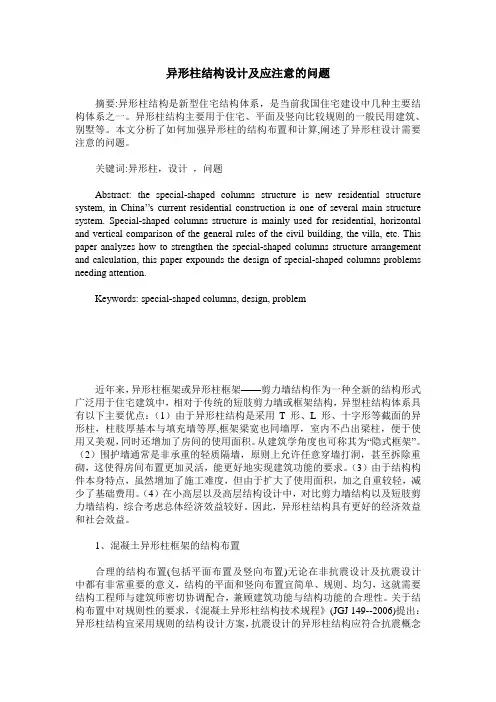

异形柱结构设计及应注意的问题摘要:异形柱结构是新型住宅结构体系，是当前我国住宅建设中几种主要结构体系之一。

异形柱结构主要用于住宅、平面及竖向比较规则的一般民用建筑、别墅等。

本文分析了如何加强异形柱的结构布置和计算,阐述了异形柱设计需要注意的问题。

关键词:异形柱，设计，问题Abstract: the special-shaped columns structure is new residential structure system, in China’’s current residentia l construction is one of several main structure system. Special-shaped columns structure is mainly used for residential, horizontal and vertical comparison of the general rules of the civil building, the villa, etc. This paper analyzes how to strengthen the special-shaped columns structure arrangement and calculation, this paper expounds the design of special-shaped columns problems needing attention.Keywords: special-shaped columns, design, problem近年来，异形柱框架或异形柱框架——剪力墙结构作为一种全新的结构形式广泛用于住宅建筑中，相对于传统的短肢剪力墙或框架结构，异型柱结构体系具有以下主要优点：（1）由于异形柱结构是采用T 形、L 形、十字形等截面的异形柱，柱肢厚基本与填充墙等厚,框架梁宽也同墙厚，室内不凸出梁柱，便于使用又美观，同时还增加了房间的使用面积。

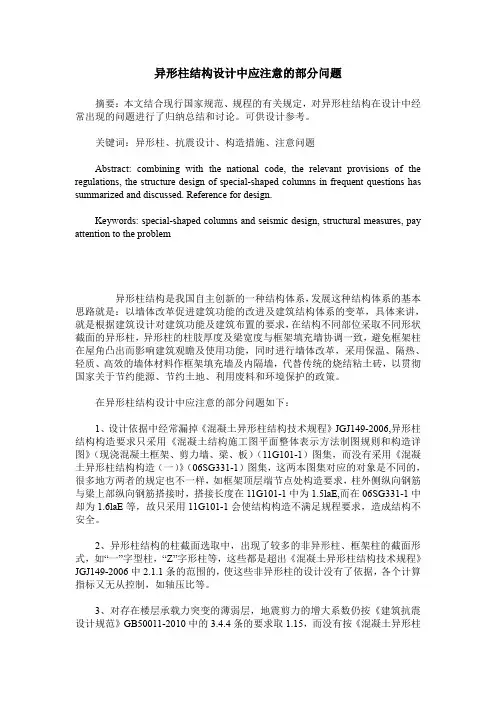

异形柱结构设计中应注意的部分问题摘要：本文结合现行国家规范、规程的有关规定，对异形柱结构在设计中经常出现的问题进行了归纳总结和讨论。

可供设计参考。

关键词：异形柱、抗震设计、构造措施、注意问题Abstract: combining with the national code, the relevant provisions of the regulations, the structure design of special-shaped columns in frequent questions has summarized and discussed. Reference for design.Keywords: special-shaped columns and seismic design, structural measures, pay attention to the problem异形柱结构是我国自主创新的一种结构体系，发展这种结构体系的基本思路就是：以墙体改革促进建筑功能的改进及建筑结构体系的变革，具体来讲，就是根据建筑设计对建筑功能及建筑布置的要求，在结构不同部位采取不同形状截面的异形柱，异形柱的柱肢厚度及梁宽度与框架填充墙协调一致，避免框架柱在屋角凸出而影响建筑观瞻及使用功能，同时进行墙体改革，采用保温、隔热、轻质、高效的墙体材料作框架填充墙及内隔墙，代替传统的烧结粘土砖，以贯彻国家关于节约能源、节约土地、利用废料和环境保护的政策。

在异形柱结构设计中应注意的部分问题如下：1、设计依据中经常漏掉《混凝土异形柱结构技术规程》JGJ149-2006,异形柱结构构造要求只采用《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、梁、板）（11G101-1）图集，而没有采用《混凝土异形柱结构构造（一）》（06SG331-1）图集，这两本图集对应的对象是不同的，很多地方两者的规定也不一样，如框架顶层端节点处构造要求，柱外侧纵向钢筋与梁上部纵向钢筋搭接时，搭接长度在11G101-1中为1.5laE,而在06SG331-1中却为1.6laE等，故只采用11G101-1会使结构构造不满足规程要求，造成结构不安全。

3
⑥、吊车柱的长度系数应由用户自行修正。 （三维按框架，二维按排架。当按三维计 算排架时，排架柱的计算长度要进行修改） ⑹、吊车平面布置 在 PMCAD 和 STS 的框架三维建模时，可以直接在牛腿标高所在的平面内定义吊车 工作区域。这就需要在该标高处定义一个标准层，切换到该标准层，可以用“吊车荷载”功 能布置吊车。三维建模时应输入吊车梁，吊车梁是各榀排架之间必要的连接构件，在结构整 体计算中必不可少。 ⑺、吊车梁在截面定义时，按照实际的截面面积等效为工字形梁（不可以将构件材质 定义为刚性梁） ， 对于中柱两侧都有吊车梁时， 可以把两侧吊车梁按面积等效为一个工字梁， 并定义为两端铰接。 由于布置了吊车荷载，计算模型中存在大量的弹性节点和弹性板，在地震力计算中需 要相应地增加振型数量。同时，振型分析时应选择“总刚模型” 。 在恒载施工模拟选项中，应选择“模拟施工 1”或“一次性加载” ，程序不允许用户选 择“施工模拟 3” 。
11、周期折减系数的合理选取
⑴、框架结构：0.60---0.70 ⑵、框架-剪力墙：0.70---0.80 ⑶、剪力墙：0.90---1.00 ⑷、短肢剪力墙：0.80---0.90 注意：周期折减是强制性条文，但折减多少则不是强制性条文，这就要求在折减是慎重 考虑，既不能折减太多，也不能折减太少，因为折减不仅影响结构的内力，同时还影响结构 的位移。
7、关于底框砖房结构的计算流程
PKPM08 版：采用“砌体结构”主页中的两个菜单---①“砌体结构辅助设计” 、②“底 框-抗震墙结构三维分析” 。 施工图采用---梁： “底框-抗震墙结构三维分析”中的⑧“底框梁施工图绘制” ； 柱： “底框-抗震墙结构三维分析”中的⑨“底框柱施工图绘制” ； 墙：PKPM 系统中的---“结构”主菜单中的---“墙梁柱施工图”中的--“剪力墙施工图”绘制完成。不要不管什么情况均给出同样的暗柱及墙体的配筋。

PKPM在短肢剪力墙+异形柱结构别墅中的应用摘要：目前对于多层别墅建筑，采用带有少量短肢剪力墙的异形柱框架结构，既可以保证结构的刚度、位移，又可以使室内空间方正合理，避免卧室阳角，提高视觉感和居住品质且能节约造价。

本文作者仅根据自身设计的一个别墅小区的实际经历，浅谈下PKPM在这种结构中的应用及注意事项。

关键词：房屋结构设计；建筑结构设计；PKPM应用1、引言目前，随着人民生活越来越富足，对居住也提出更高要求，别墅产品也随之应运而生。

一般别墅产品为多层住宅，采用砌体结构，由于开动率等原因造型受限；采用框架结构，卧室有柱角；采用剪力墙结构，造价大幅增加；异形框架柱结构能满足建筑功能品质，但计算指标难通过。

唯有采用短肢剪力墙和异形柱结合，既能满足建筑功能品质，又能节省造价。

短肢剪力墙的受力、变形特征，类似于框剪结构，它比框架结构的刚度分配、内力分配更合理，结构的变形协调导致的竖向位移差别也比框剪结构小，传给基础的荷载更均匀、合理。

它的结构布置方式灵活，墙肢可长可短，一般均采用空间有限元分析软件SATWE计算。

本文根据《建筑抗震设计规范》GB 50011-2010（2016 年版）（以下简称《抗规》）和《高层建筑混凝土结构技术规程》JGJ3-2010（以下简称《高规》）中的相关规定，对在PKPM中如何实现短肢剪力墙的输入及其计算结果进行分析。

2、短肢剪力墙的布置根据《高规》7.1.1条要求短肢剪力墙布置应遵循以下原则：（1）将一般剪力墙布置在建筑四角处，短肢剪力墙应双向均匀对称布置，尽量避免单向有墙的布置形式。

（2）短肢剪力墙的数量应适中，布置不宜太密，应满足结构所需的竖向承载力及抗侧力要求。

（3）短肢剪力墙平面布置应尽量对齐，竖向布置应上下连续，避免刚度突变。

3、在PKPM中应注意的问题（以PKPM2010 V4.3版为例）（1）剪力墙在PMCAD中的输入一般来说，我们建议：若剪力墙洞口比较大，即洞口形成的高跨比不小于5时，洞口之间部分以弯曲变形为主，则应在洞口两端各增加节点按连梁方式输入；若剪力墙洞口不大，即洞口形成的高跨比小于5时，洞口之间部分以剪切变形为主，则应按剪力墙开洞方式输入。

异形柱技术总结去年年底做了一个异形柱结构的检测鉴定，虽然之前很少接触异形柱，但经过这个工程后，还是学到了不少有关异形柱方面的知识和技术。

一、异形柱的基本概念现代住宅建筑要求大开间，平面及房间布置灵活、方便，室内不出现柱楞、不露梁等。

异形柱与短肢剪力墙结构能较好地满足现代住宅建筑的要求，因而逐渐得到了推广应用。

我们先来了解异形柱的定义。

《混凝土异形柱结构技术规程》(JGJ1 49—200 6)对异形柱的定义是：截面几何形状为L形、T形和十字形，且截面各肢的肢高肢厚比不大于4的柱。

规程中目前仅列入了L形、T形和十字形三种界面形式的异形柱，因为对此三种截面积累的工程经验较多。

未列入的还有一字形，Z字形等。

一形柱和Z形柱截面类似，即两个主轴方向抗弯能力相差甚大。

目前，此两种类型的柱尚未列入规程中，以后经过大量的试验研究后，应该也会经入规程的控制。

下图为几种异形柱及其钢筋配置：异形柱各肢肢长可能相等，也可能不等。

我们在抗震设计时宜采用等肢异形柱，当不得不采用不等肢异形柱时，两肢的肢高比不宜超过1.6，且肢后差不大于50mm（详见《规程》条文说明第6.1.4条）。

柱截面肢高肢厚比是指异形柱柱肢截面高度与厚度的比值，柱的肢高肢厚比不同时，柱的性能也会有不同的差异。

规程规定肢高肢厚比不大于4，试验表明，在此情况下，异形柱在偏心受压状态下的应变基本符合平截面假定。

二、异形柱与矩形柱的限值对比异形柱和矩形柱相比，在设计中差异时比较明显的，我们来看看这些差异：1.当建筑物构形式相同且所处地域的抗震烈度相同时，异形柱的最大适用高度要明显低于矩形柱的最大适用高度，详见下表：矩形柱：异形柱：2.在风荷载、多遇地震作用下，异形柱结构的弹性层间位移角限值比起相同结构类型的矩形柱要严格一些，详见下表：异形柱：矩形柱：3.在罕遇地震作用下，异形柱结构的弹塑性层间位移角限值比起相同结构类型的矩形柱要严格一些，详见下表：异形柱：矩形柱：4.在相同结构形式及相同抗震等级条件下，异形柱的轴压比限值要明显严于同种结构类型的矩形柱，详见下表：异形柱：矩形柱：5.界定“扭转不规则类型”的控制点更严，抗规规定当结构的扭转位移比大于1.45时可界定为扭转不规则结构，而异规界定1.2。

异形柱结构梁柱节点施工难点及处理措施摘要：建筑行业的持续发展需要提高建筑钢筋混凝土结构的质量和观感。

混凝土结构的表面不含装饰，可以缩短施工时间，也可以改善混凝土的混合。

凝土结构的耐久性，节省建筑材料。

分析了异形柱梁和柱节点的施工难点和处理措施。

关键词：异形柱，节点，施工，解决办法前言：框架节点一直被认为是框架结构中最薄弱的环节，地震破坏也表明，框架节点经常发生剪切破坏。

由于柱截面高宽比大、梁柱连接处钢筋密集、混凝土不易振动等原因，异形框架的梁柱节点强度弱于矩形框架，地震破坏可能更为严重。

因此，在施工过程中必须高度重视异形框架结构梁柱节点的施工质量。

本文结合现行规范、现场实践经验，分析了型钢柱梁节点施工中存在的问题，提出了解决这些问题的措施。

1 概述具有异形结构的梁柱节点主要是位于节点中心区域之间的梁和柱的两端，其中支撑梁和柱与相邻的中心区域相交。

通常有四个基本形式分类函数节点下的位置:顶层边柱、顶层中柱、楼层边柱和楼层中柱节点。

是因为空间框架,对实际工作中一个或两侧纵问相交梁、柱截面形式、T、L和Z字形和十字形柱T形翼缘是否相等,组合起来,近20种不同的异形柱形接头的矩形柱梁柱节点类型。

2 如何保证梁柱节点混凝土密实度2.1 问题分析由于异形柱的两端较薄，节点的钢筋密度较高，因此在施工过程中混凝土的浇筑和振动更加困难，施工人员往往忽视了节点的重要性。

在混凝土浇筑过程中，漏振或振荡不足，导致许多蜂窝或孔洞的形成，大大降低了混凝土在节点区域的强度。

2.2 解决方案在节点浇筑混凝土时，要认真施工，严格监控，并在旁站进行监督，以保证施工质量。

（1）在设计整个框架结构工程的混凝土配合比时，应设计同等级细石混凝土的配合比，并在框架节点处浇筑同等级细石混凝土应使用。

如果机械振动困难，人工捣固应使用配合。

（2）柱脚安装时，应留出柱脚清洗，柱脚应与地面紧密接触。

浇注关节时,一层50~100mm厚和水泥砂浆与混凝土相同的成分,以避免质量事故如柱脚部出现蜂窝孔洞。

1.异形柱在使用过程中存在些问题，有些地方禁用异形柱，非必要不要采用...
2.异形柱的轴压比比普通的框架柱控制得严格，这一点无论是天津还是广州的地
方规范，或者国家规范（征求意见稿），都一直坚持了这一点。

3.异形柱结构的柱网较普通框架结构的要小，这点在建筑平面布置时要注意。

4.异形柱结构的框架梁因较窄（一般为200，个别可为250，不宜大于300），梁
上部钢筋每排只能布两根钢筋。

这一点是为了保证梁柱节点处的砼浇注质量。

5.若有地下室，地下室的柱截面最好采用矩形柱断面。

在异形柱与矩形柱断面变
化处，需注意：
1）上部柱肢钢筋的锚固问题。

可锚入框架梁内，也可采取框架梁局部加腋，
上部柱肢钢筋与下部矩形柱筋拉通设置；
2）下部矩形柱筋锚固问题：不能与上部异形柱筋拉通的钢筋，锚入板内；
3）框架梁高度问题：框架梁截面应足够高，具体要求见规范。

这一点是为了
保证上部异形柱与下部矩形柱断面良好的传力途径。

6.注意异形柱节点的配箍率的问题：凭我的经验，异形柱箍筋直径不应太小，φ10 的用得比较多。

当然，具体需要多大直径，需按规范有关柱节点配箍率的规定进行计算。

7.异形柱结构多用于住宅，错层的可能性较大，此时应注意短柱的问题。

8.对半框架，须按规范要求，楼板加厚，框架做暗梁延长一跨。

这一点是为了保
证结构有良好的抗震性能。

PKPM软件几个常见问题探究目前，由中国建筑科学院编制的PKPM系统三维高层建筑结构设计软件SATWE、TAT和PMSAP在全国各设计单位得到了广泛应用，PKPM系列软件不仅具有快捷的建模功能，还具有强大的计算分析能力、自动化程度高，因此日益受到广大结构设计人员的青睐，成为建筑结构设计的权威软件之一，辅助设计人员完成了大量的工程，已成为国内主流的结构设计软件。

虽然软件附带了详细的技术条件说明和用户手册，但是在实际应用中，有些设计人员对软件参数和适用条件把握不准，对电算结果的合理性、可靠性缺乏准确的判断，究其原因主要是设计人员对软件的适用条件和《高层建筑混凝土结构技术规程》（JGJ3—2010）（以下简称《高规》）缺乏全面、正确的理解。

本文结合笔者实践和理解，对PKPM软件应用的若干问题进行讨论，以期对广大设计人员准确的应用PKPM 软件进行结构设计有所帮助。

1荷载折减作用在楼面上的活荷载，不可能以标准值的大小同时布满在所有的楼面上，因此在设计梁、墙、柱和基础时，还要考虑实际荷载沿楼面分布的变异情况，也即在确定梁、墙、柱和基础的荷载标准值时，还应按楼面活荷载标准值乘以折减系数后取用，故建筑结构在进行柱、墙设计时，应对其承受的活荷载进行折减。

点选后，程序根据《建筑结构荷载规范》（GB50009-2012）（以下简称“荷规”）5.1.2条2款对活载折减。

许多结构设计人员，尤其是年轻的设计人员通常不加思考点选“折减柱、墙设计时的活荷载”，这是不合适的。

“荷规”表5.1.2活荷载按楼层的折减系数只适用于住宅、办公楼、宿舍等小开间房间的折减，对于商场来说则不安全，这点应引起注意；另外，在PM模块的第三项“楼面荷载传导计算”中也有“荷载折减”，两处若都选折减，则荷载折减系数会累加，即在PM中折减过的荷载会在SATWE 中再次折减，这样同样会导致结构不安全。

同样，在进行基础设计时需对活荷载进行折减，设计人员往往以为在SATWE 中点选“折减传给基础的活荷载”便可折减，这同样是一个误区。
