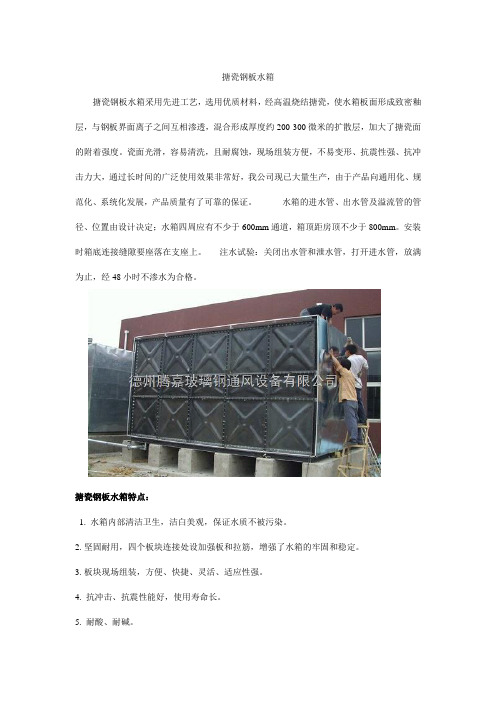

搪瓷钢板水箱的质量性能

搪瓷钢板水箱搪瓷钢板水箱采用先进工艺，选用优质材料，经高温烧结搪瓷，使水箱板面形成致密釉层，与钢板界面离子之间互相渗透，混合形成厚度约200-300微米的扩散层，加大了搪瓷面的附着强度。

瓷面光滑，容易清洗，且耐腐蚀，现场组装方便，不易变形、抗震性强、抗冲击力大，通过长时间的广泛使用效果非常好，我公司现已大量生产，由于产品向通用化、规范化、系统化发展，产品质量有了可靠的保证。

水箱的进水管、出水管及溢流管的管径、位置由设计决定；水箱四周应有不少于600mm通道，箱顶距房顶不少于800mm。

安装时箱底连接缝隙要座落在支座上。

注水试验：关闭出水管和泄水管，打开进水管，放满为止，经48小时不渗水为合格。

搪瓷钢板水箱特点：1. 水箱内部清洁卫生，洁白美观，保证水质不被污染。

2.坚固耐用，四个板块连接处设加强板和拉筋，增强了水箱的牢固和稳定。

3.板块现场组装，方便、快捷、灵活、适应性强。

4. 抗冲击、抗震性能好，使用寿命长。

5. 耐酸、耐碱。

6. 不漏、不渗、密封性能好。

7. 储存热水优于其它水箱（需用耐高温胶条）。

8. 水箱内部平整光滑，清理方便。

搪瓷钢板水箱的材料必需经高温烧结搪瓷 这样才能使水箱板面形成致密釉层 与钢板界面离子之间互相渗透 混合形成厚度约200-300微米的扩散层 加大了搪瓷面的附着强度。

另外 搪瓷钢板水箱的瓷面光滑才容易清洗 且耐腐蚀 而钢板组装结构 不易变形、抗震性强、抗冲击力大。

耐酸、耐碱、耐腐蚀。

不漏、不渗、密封性能好。

储存热水优于其它水箱 需用耐热胶条 。

水箱内部平整光滑 清理方便。

搪瓷钢板水箱适用范围搪瓷钢板水箱适用于大型宾馆饭店、机关、公寓、科研教学楼及食品加工、医疗卫生、电子工业等对水质要求较高的场所。

使用功能全封闭 有进水、出水、溢流、排污之功能 安装简便 您只需将水箱置于水泥基础上 接上水管即可使用 每年只需对水箱进行清洗消毒一次 保养十分方便。

水箱规格 水箱为板块拼装式 根据用户要求可制作O.5T-2000T都可制作。

《hty型装配式钢板搪瓷油箱执行标准》1. 引言在当今社会，随着科技的不断进步，人们对于环境保护和安全意识的重视也越来越高。

在工业生产中，各种设备和器材的安全性和环保性也成为了重要的考量因素。

而hty型装配式钢板搪瓷油箱作为一种重要的工业设备，在执行标准方面也备受关注。

本文将就hty型装配式钢板搪瓷油箱的执行标准进行深度探讨，帮助读者更全面地了解该主题。

2. hty型装配式钢板搪瓷油箱的定义和特点hty型装配式钢板搪瓷油箱是一种用于存储液体或气体的容器，通常用于工业领域。

其主要特点包括耐腐蚀、防爆、密封性好等。

在使用过程中，hty型装配式钢板搪瓷油箱不会污染储存物，具有较长的使用寿命和较好的安全性。

然而，正因其广泛的应用和重要性，hty型装配式钢板搪瓷油箱的执行标准显得尤为重要。

3. hty型装配式钢板搪瓷油箱执行标准的意义通过对hty型装配式钢板搪瓷油箱执行标准的制定和实施，可以有效保障工业生产中相关设备和人员的安全，并且对环境的保护具有重要作用。

执行标准可以规范hty型装配式钢板搪瓷油箱的生产、安装和使用过程，使其符合国家法律法规的要求，从而促进行业的可持续发展。

4. hty型装配式钢板搪瓷油箱执行标准的内容hty型装配式钢板搪瓷油箱执行标准通常包括以下内容：生产工艺标准、材料选择标准、安装要求、操作规程、监测检验等。

其中，生产工艺标准是保证hty型装配式钢板搪瓷油箱质量的重要环节，材料选择标准直接关系到hty型装配式钢板搪瓷油箱的使用寿命和安全性。

5. 个人观点和理解个人认为，hty型装配式钢板搪瓷油箱作为一种重要的工业设备，在执行标准方面应该更加注重细节和严谨性。

只有严格执行标准，才能确保hty型装配式钢板搪瓷油箱在使用过程中不会出现安全隐患，保障生产和环境的安全。

6. 总结和回顾通过本文的深入探讨，希望读者对hty型装配式钢板搪瓷油箱执行标准有了更清晰的认识。

在工业生产中，无论是生产厂家还是使用者，都应该重视hty型装配式钢板搪瓷油箱执行标准的制定和遵守，以确保设备的安全、环境的保护和生产的顺利进行。

搪瓷水箱优势有哪些？搪瓷水箱是一种受欢迎的储水设备，具有许多优势。

在本文中，我们将介绍搪瓷水箱的主要优势。

1. 耐久性搪瓷水箱具有非常高的耐久性。

它们使用搪瓷涂层来保护水箱内部免受生锈和腐蚀的影响。

搪瓷涂层是一种耐久耐用的材料，能够抵抗极端的温度变化，不容易损坏或开裂。

因此，搪瓷水箱具有长寿命，并能够经受住时间的考验，减少了更换的成本。

2. 优异的卫生搪瓷水箱的搪瓷涂层不仅耐久，而且对各类污染物具有良好的抗性。

它们在水质保持方面有很好的表现。

搪瓷涂层防止受污染的水与金属或其他材料接触，确保水的纯净和新鲜。

另外，搪瓷涂层具有光滑的表面，无法从表面上扎根细菌或其它污染物，更容易清洗，减少了日常清洁的时间和精力。

3. 轻便易安装搪瓷水箱由于主要材质是钢板，所以相比传统的砖混水箱来说重量轻巧、安装方便。

它们在安装悬挂时需要的支架也非常简单，并且可以轻松地由一个人完成安装和搬运，减少安装的难度和成本。

4. 良好的保温性能搪瓷涂层不仅可以保护水箱内部免受腐蚀，还可以提高保温性能。

搪瓷涂层能够减少热量的散逸，使水保持温度更长时间，减少了加热的次数，节省了能源，降低了使用成本。

5. 安全性高搪瓷水箱材质可靠，并且没有有害物质，因此非常安全。

与其他储水设备相比，它们不会对水质甚至人体产生任何危害。

此外，它们能够抵抗高水压，因此不会发生水压变化导致储水设备损坏或破裂的情况。

综上所述，搪瓷水箱有许多优势，包括耐久性、卫生性、轻便易安装、良好的保温性能和高安全性。

因此，它们受到越来越多的消费者和企业的青睐，逐渐成为储水设备市场中的主力军。

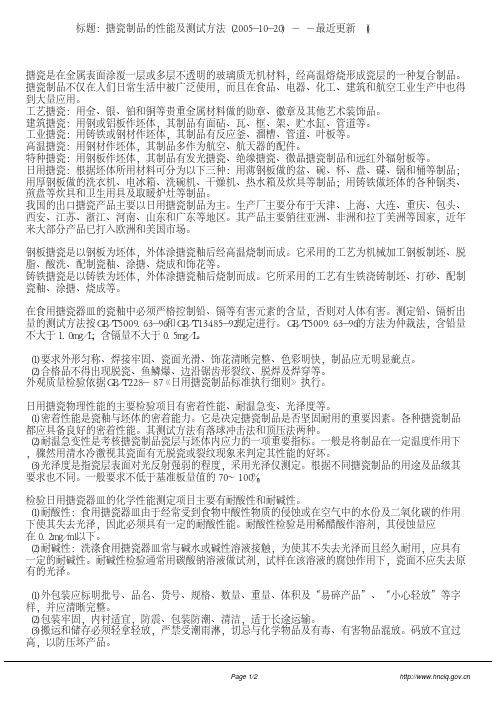

标题：搪瓷制品的性能及测试方法（２００５－１０－２０）　－ －　最近更新　（）　１．概述搪瓷是在金属表面涂覆一层或多层不透明的玻璃质无机材料，经高温熔烧形成瓷层的一种复合制品。

搪瓷制品不仅在人们日常生活中被广泛使用，而且在食品、电器、化工、建筑和航空工业生产中也得到大量应用。

工艺搪瓷：用金、银、铂和铜等贵重金属材料做的勋章、徽章及其他艺术装饰品。

建筑搪瓷：用钢或铝板作坯体，其制品有面砧、瓦、框、架、贮水缸、管道等。

工业搪瓷：用铸铁或钢材作坯体，其制品有反应釜、溜槽、管道、叶板等。

高温搪瓷：用钢材作坯体，其制品多作为航空、航天器的配件。

特种搪瓷：用钢板作坯体，其制品有发光搪瓷、绝缘搪瓷、微晶搪瓷制品和远红外辐射板等。

日用搪瓷：根据坯体所用材料可分为以下三种：用薄钢板做的盆、碗、杯、盘、碟、锅和桶等制品；用厚钢板做的洗衣机、电冰箱、洗碗机、干燥机、热水箱及炊具等制品；用铸铁做坯体的各种锅类、煎盘等炊具和卫生用具及取暖炉灶等制品。

我国的出口搪瓷产品主要以日用搪瓷制品为主。

生产厂主要分布于天津、上海、大连、重庆、包头、西安、江苏、浙江、河南、山东和广东等地区。

其产品主要销往亚洲、非洲和拉丁美洲等国家，近年来大部分产品已打入欧洲和美国市场。

２．制造钢板搪瓷是以钢板为坯体，外体涂搪瓷釉后经高温烧制而成。

它采用的工艺为机械加工钢板制坯、脱脂、酸洗、配制瓷釉、涂搪、烧成和饰花等。

铸铁搪瓷是以铸铁为坯体，外体涂搪瓷釉后烧制而成。

它所采用的工艺有生铁浇铸制坯、打砂、配制瓷釉、涂搪、烧成等。

３．卫生要求在食用搪瓷器皿的瓷釉中必须严格控制铅、镉等有害元素的含量，否则对人体有害。

测定铅、镉析出量的测试方法按ＧＢ／Ｔ５００９．６３－９６和ＧＢ／Ｔ１３４８５－９２规定进行。

ＧＢ／Ｔ５００９．６３－９６的方法为仲裁法，含铅量不大于１．０ｍｇ／Ｌ；含镉量不大于０．５ｍｇ／Ｌ。

４．外观质量（１）要求外形匀称、焊接牢固、瓷面光滑、饰花清晰完整、色彩明快，制品应无明显疵点。

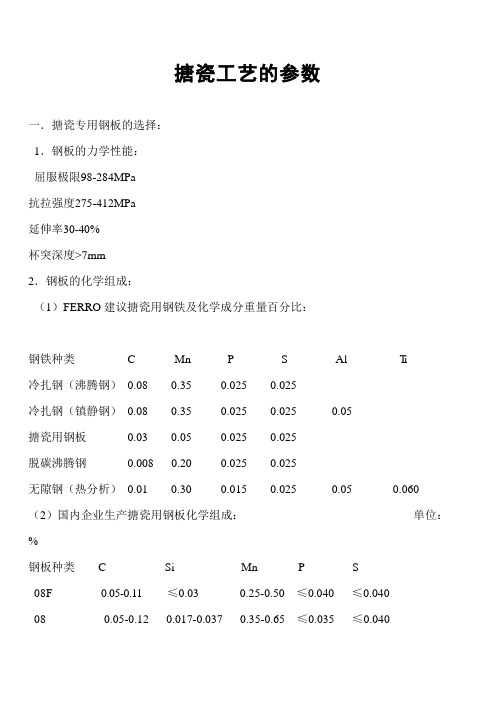

搪瓷工艺的参数一．搪瓷专用钢板的选择：1．钢板的力学性能：屈服极限98-284MPa抗拉强度275-412MPa延伸率30-40%杯突深度>7mm2．钢板的化学组成：（1）FERRO建议搪瓷用钢铁及化学成分重量百分比：钢铁种类 C Mn P S Al T i冷扎钢（沸腾钢）0.08 0.35 0.025 0.025冷扎钢（镇静钢）0.08 0.35 0.025 0.025 0.05搪瓷用钢板0.03 0.05 0.025 0.025脱碳沸腾钢0.008 0.20 0.025 0.025无隙钢（热分析）0.01 0.30 0.015 0.025 0.05 0.060 （2）国内企业生产搪瓷用钢板化学组成：单位：%钢板种类 C Si Mn P S08F 0.05-0.11 ≤0.03 0.25-0.50 ≤0.040 ≤0.04008 0.05-0.12 0.017-0.037 0.35-0.65 ≤0.035 ≤0.04008Al ≤0.08 痕迹0.30-0.45 ≤0.020 ≤0.020零碳钢0.002 0.004 0.33 0.008 0.026脱碳钢0.003 0.20 0.005 0.025钛钢0.05 0.10 0.30 0.010 0.030 Ti0.30宝钢SPCC <0.12 <0.50 <0.04 <0.045宝钢SPCD <0.10 <0.45 <0.035 <0.035鞍钢06T i 0.048 0.12 0.48 0.05 0.022 Ti/C=93武钢06YT（RT2）0.04 0.01 0.25 0.015 0.002宝钢B C T-1 0.03 0.004 0.18 0.01 0.01 另含B 0.0023N0.0023Al 0.05鞍钢TC-1 0.04 0.11 0.24 0.005 0.005 另含T i 0.21武钢08HT 0.07 0.25 0.6 <0.02 <0.02 另含Al溶0.18鞍钢09MnTiNb 0.09 0.32 1.45 0.009 0.009 另含T i0.145Nb 0.023．钢板的化学成份对产品质量的影响：3．1．碳的影响：碳含量的增加，钢板的屈服强度及硬度均会升高；断面的收缩率及延伸率则相应减小。

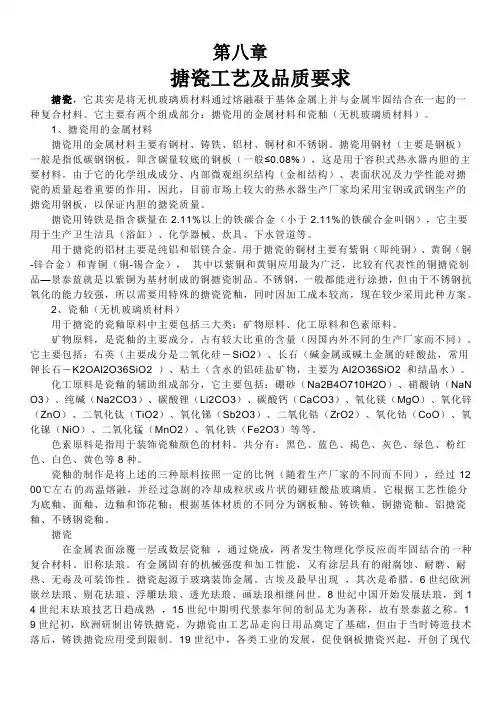

第八章搪瓷工艺及品质要求搪瓷，它其实是将无机玻璃质材料通过熔融凝于基体金属上并与金属牢固结合在一起的一种复合材料。

它主要有两个组成部分：搪瓷用的金属材料和瓷釉（无机玻璃质材料）。

1、搪瓷用的金属材料搪瓷用的金属材料主要有钢材、铸铁、铝材、铜材和不锈钢。

搪瓷用钢材（主要是钢板）一般是指低碳钢钢板，即含碳量较底的钢板（一般≤0.08%），这是用于容积式热水器内胆的主要材料。

由于它的化学组成成分、内部微观组织结构（金相结构）、表面状况及力学性能对搪瓷的质量起着重要的作用，因此，目前市场上较大的热水器生产厂家均采用宝钢或武钢生产的搪瓷用钢板，以保证内胆的搪瓷质量。

搪瓷用铸铁是指含碳量在2.11%以上的铁碳合金（小于2.11%的铁碳合金叫钢），它主要用于生产卫生洁具（浴缸）、化学器械、炊具、下水管道等。

用于搪瓷的铝材主要是纯铝和铝镁合金。

用于搪瓷的铜材主要有紫铜（即纯铜）、黄铜（铜-锌合金）和青铜（铜-锡合金），其中以紫铜和黄铜应用最为广泛，比较有代表性的铜搪瓷制品—景泰蓝就是以紫铜为基材制成的铜搪瓷制品。

不锈钢，一般都能进行涂搪，但由于不锈钢抗氧化的能力较强，所以需要用特殊的搪瓷瓷釉，同时因加工成本较高，现在较少采用此种方案。

2、瓷釉（无机玻璃质材料）用于搪瓷的瓷釉原料中主要包括三大类：矿物原料、化工原料和色素原料。

矿物原料，是瓷釉的主要成分，占有较大比重的含量（因国内外不同的生产厂家而不同）。

它主要包括：石英（主要成分是二氧化硅－SiO2）、长石（碱金属或碱土金属的硅酸盐，常用钾长石－K2OAl2O36SiO2 ）、粘土（含水的铝硅盐矿物，主要为Al2O36SiO2 和结晶水）。

化工原料是瓷釉的辅助组成部分，它主要包括：硼砂（Na2B4O710H2O）、硝酸钠（NaN O3）、纯碱（Na2CO3）、碳酸锂（Li2CO3）、碳酸钙（CaCO3）、氧化镁（MgO）、氧化锌（ZnO）、二氧化钛（TiO2）、氧化锑（Sb2O3）、二氧化锆（ZrO2）、氧化钴（CoO）、氧化镍（NiO）、二氧化锰（MnO2）、氧化铁（Fe2O3）等等。

Q/HNHB 河北厚诺环保设备有限公司企业标准Q/HNHB 02—2019河北厚诺环保设备有限公司发布前言本标准依据GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》的有关规定进行的编制,作为公司内部使用的技术法规性文件。

本标准由河北厚诺环保设备有限公司提出并起草。

本标准主要起草人:杜连民。

本标准于2019年04月16日由河北厚诺环保设备有限公司批准，并对标准中所规定的内容和实施后果负责。

装配式搪瓷钢板水箱1 范围本标准规定了装配式搪瓷钢板水箱（以下简称：水箱）的定义、型号、技术要求、试验方法、检验规则、标志、标签、使用说明书、运输及贮存。

本标准适用于我公司生产的贮存生活饮用水的装配式搪瓷钢板水箱。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191 包装储运图示标志GB/T 699 优质碳素结构钢GB/T 700 碳素结构钢GB/T 5749 生活饮用水卫生标准GB/T 3280 不锈钢冷轧钢板和钢带GB/T 9969 工业产品使用说明书总则GB/T 14436 工业产品保证文件总则《生活饮用水水质卫生规范》卫生部2001年版《生活饮用水检验方法规范》卫生部2001年版《生活饮用水输配水设备及防护材料卫生安全评价规范》（2001）3 定义本标准采用下列定义3.1 搪瓷单板（以下简称为单板）搪瓷单板是用普通钢板经高温烧结搪瓷面而成的产品。

3.2 装配式搪瓷钢板水箱装配式搪瓷钢板水箱由搪瓷单板与水箱密封条组装而成的贮水设备。

4 型号两位或三位阿拉伯数字，表示容积（m3）大写的汉语拼音字头表示“厚诺环保”示例：长为3000mm、宽为2000mm、高为2000mm的装配式搪瓷水箱标记为：HNHB-12m35 技术要求5.1 工艺要求产品应符合本标准规定，并按经规定程序批准的图样及技术文件制造。

Q/HHJ4.40-2012太阳能承压式储热水箱1 标准要求水箱的制作要求符合标准GB4706.12-2006《家用和类似用途电器安全储水式热水器的特殊要求》、QB/T 2590-2003《储水式热水器搪瓷制件》、GB/T 19141-2011《家用太阳能热水系统技术条件》GB/T 25966-2010《带电辅助能源的家用太阳能热水系统技术条件》所涉及的相关规定。

2. 技术要求2.1 外观与结构2.1.1 水箱内胆外观良好，无明显变形，不允许有易造成手指受伤的毛口、毛刺、尖角存在；焊接管及其他焊接件不得堵塞，不得有妨碍组装的缺陷，螺纹裸露的地方要用丝冒或橡胶等保护。

2.2.2 水箱内胆上要有生产公司永久性标志，在不影响产品装配和性能的情况下永久性标志位置尽量放在上封头靠近中心位置。

2.1.3 水箱外壳表面平整清洁，喷涂粉末符合国标，无喷涂不均、皱纹、划伤、裂痕、脱漆、锈蚀等明显的外观缺陷：不允许有易造成手指受伤的毛口、毛刺、尖角存在，无凹凸；不允许两道及两道以上拼接缝。

拼接缝应尽量靠近产品背面位置。

2.1.4 水箱的容水质量的铭牌显示值与测量值之差应不大于3%。

2.1.5 在适当位置设有排污口，进水口和出水口以及冷热循环应有清晰的标志，标志不应标在可更换的部件上。

2.2 安全性能2.2.1 在电击防护方面，带辅助电加热的太阳能热水系统属于Ⅰ类，防水等级至少是IPX1。

2.2.2 安全泄压阀2.2.2.1封闭式太阳能热水系统中都应安装泄压阀，泄压阀能耐受传热工质，尺寸能释放最大热水流量或可能出现的最大蒸汽流量。

2.2.3 太阳能系统其余的安全性能应满足GB/T 25966-2010的要求。

2.3 搪瓷性能要求2.3.1 密封面上的瓷层，不能影响制品密封性能，且不存在受压爆瓷现象。

2.3.2 搪瓷内胆内侧不得有爆瓷、鳞爆、露金属、泡孔（针孔）、龟裂、泛沸痕等影响搪瓷内胆使用寿命的缺陷存在。

2.3.3 保护电流：内胆在搪瓷完成后的保护电流≤11mA。

搪瓷水箱的致命缺陷一、搪瓷水箱耐腐蚀性能差的分析1、搪瓷钢板选材1.1搪瓷用钢板化学成分重量百分比：1.2搪瓷用钢的化学成分对搪瓷工艺的影响【碳】钢中含有适量的碳能改善搪瓷制品的强度。

然而钢中的碳大部分以Fe3C形式存在，高温时Fe3C分解析出游离碳，后者与窑内水汽等作用生成的CO、CO2、H2等，由此引起针孔、气泡、“麟爆”等缺陷。

含碳量越高，搪烧时产生的有害气体也就越多，危害性也就越大。

此外，高温情况的低碳钢会出现铁素体—奥氏体的转变，这时出现体积变化、屈服强度下降、制品变形的现象。

通常钢中含碳量越高，转变温度越低，变形量也越大。

如果搪烧温度高于转变温度，则搪烧制品变形较为严重。

【硫】搪烧时硫与氧结合生成SO2，导致瓷层出现各种缺陷。

含硫量较高时，钢中易出现硫化物夹杂偏析现象。

硫与铁生成低共熔体FeS，这种低共熔体使钢板产生脆性，降低了材料的延展性和深冲性。

【磷】钢板中的磷与硫一样，极易偏析形成夹杂物，使钢的硬度和脆性增加，严重影响钢板的深冲性能。

但磷能提高钢板抗“鳞爆”的能力，增加搪烧后制品的强度。

【硅】硅不仅降低钢的韧性和延展性，使钢难以进行深冲加工，还会对钢与搪瓷的密着性能产生不良的影响，这是因为钢加热时，硅在钢表面的氧形成SiO2，使界面化学反应减弱，妨碍了瓷釉对铁的润湿和渗透，降低了搪瓷的密着强度。

此外，硅还会降低钢的酸洗效率。

由于硅加速酸洗过程中钢板对氢的吸收，从而增加了“鳞爆”发生的机率。

【锰】锰能与钢中的硫结合生成硫化锰，这对克服硫的热脆性，改善钢材的加工性能有一定的好处。

但过多锰含量会影响钢板的挠曲性能和强度。

这是由于锰能使钢由铁素体向奥氏体转变的温度降低，这样搪烧时钢容易产生挠曲和变形。

试验证明锰含量越高，变形越厉害。

【氧】氧会增加钢的脆性。

氧在钢中常以氧化亚铁形态存在，氧化亚铁降低钢的弹性。

但氧造成的危害性比磷、硫要小些。

【铝】铝作为一种脱氧剂而加入钢中，铝能改善钢板的深冲性能，提高钢的加工成型性。

水箱的材质选择是一个重要的问题，因为它直接关系到水箱的性能、安全、耐用性和外观。

以下是几种常见的水箱材质及其优缺点分析：
1. 不锈钢：不锈钢是使用最广泛的水箱材质，其优点是强度高、耐腐蚀、抗氧化、使用寿命长，且外观美观。

但是，不锈钢水箱的价格相对较高，且焊接工艺要求严格，一旦出现焊接问题，维修成本较高。

2. 玻璃钢：玻璃钢是一种轻质高强的材料，具有耐腐蚀、抗老化、使用寿命长等优点。

其缺点是防紫外线能力较差，长时间暴露在阳光下可能会老化。

3. 搪瓷：搪瓷水箱具有防锈、美观、耐压、清洗方便等优点，但是其缺点是工艺复杂，对施工要求较高，容易出现脱瓷问题，导致防腐效果下降。

4. 钢板搪瓷复合底水箱：这种材质兼具了不锈钢和搪瓷的优点，既具有优异的防锈、抗腐蚀性能，又有良好的耐磨、耐压特点。

而且，钢板搪瓷复合底水箱的施工周期短，安全可靠，环保节能。

其缺点是成本相对较高。

5. 塑料水箱：塑料水箱具有自重轻、耐腐蚀、耐压强度高、卫生安全、水流阻力小、安装方便、外形美观等优点。

但是，塑料水箱的耐高温性能较差，不能承压温度过高的液体，且在低温环境下易脆裂。

在选择水箱材质时，除了考虑材质本身的优缺点外，还需要考虑使用环境、预算、后期维护等因素。

一般来说，对于水质较好、使用环境一般的情况下，可以选择不锈钢或钢板搪瓷复合底的水箱；对于水质较差、使用环境恶劣的情况下，可以选择玻璃钢或塑料水箱。

在选择材质时，一定要选择正规厂家生产的水箱，确保质量和使用安全。

以上就是关于水箱材质选择与优缺点的分析，希望对你有所帮助。
