光接口指标

1 附录1.1 附录一：再生段距离计算再生段距离的计算分为两种情况: 第一种情况是损耗受限，即再生段距离由光通道衰减决定。

第二种情况是色散受限，即再生段距离由光通道总色散所限定。

采用最坏值法设计时，损耗受限系统的实际可达再生段距离可用下式来估算:L=P-P-P-2A-M T R p CfCαα+s式中:PT－表示寿命终了时发送光功率(dBm)PR－表示寿命终了时接收灵敏度(dBm)(BER≤10E-12)Pp－表示光通道代价(dB) -----在G.652光纤上一般对于STM-1/4，取1dB；对于STM-16，类型S-16.1,L-16.1取1dB,类型L-16.2,V-16.2,U-16.2取2dB。

Ac－表示每个活动连接器损耗(dB)Mc－表示系统富裕度(dB)光纤衰减系数（包括光纤熔接头衰耗）1.31μm af=0.37dB/km1.55μm af=0.22dB/km每个活动连接器损耗：Ac=0.5 dB光纤熔接头平均衰减：as =0.055 dB/Km系统富裕度：Mc=3dB1.155Mbit/s光接口:长距离光接口发送光功率为-4dBm，按劣化1dBm考虑，其寿命终了时发送光功率为-5dBm；接收灵敏度为-36dBm，按劣化3dBm考虑，其寿命终了时的接收灵敏度为-33dBm.1.31μm长距离：[-5-(-33)-1-1-3]/(0.37+0.055)=54.1Km1.55μm长距离：[-5-(-33)-1-1-3]/(0.22+0.055)=83.6Km最大传输距离（衰耗限制）：83.6Km2.622Mbit/s光接口622Mbit/s光器件：S-4.1:光接口发送光功率为-13.5dBm,按劣化1dBm考虑，其寿命终了时发送光功率为-14.5dBm；接收灵敏度为-30dBm，按劣化3dBm 考虑，其寿命终了时的接收灵敏度为-27dBm.[-14.5-(-27)-1-1-3]/(0.37+0.055)=17.6kmL-4.1：光接口发送光功率为-2dBm，按劣化1dBm考虑，其寿命终了时发送光功率为-3dBm；接收灵敏度为-30dBm，按劣化3dBm考虑，其寿命终了时的接收灵敏度为-27dBm.[-3-(-27)-1-1-3]/(0.37+0.055)=44.7kmL-4.2：光接口发送光功率为-2dBm，按劣化1dBm考虑，其寿命终了时发送光功率为-3dBm；接收灵敏度为-30dBm，按劣化3dBm考虑，其寿命终了时的接收灵敏度为-27dBm.[-3-(-27)-1-1-3]/(0.22+0.055)=69.1kmV-4.2：光接口发送光功率为-2dBm，按劣化1dBm考虑，其寿命终了时发送光功率为-3dBm；接收灵敏度为-38.5dBm，按劣化3dBm考虑，其寿命终了时的接收灵敏度为-35.5dBm.[-3-(-35.5)-1-1-3]/(0.22+0.055)=100km最大传输距离（衰耗限制）：100km622Mbit/s色散限制：根据ITU-T建议G.957 ε=B·D·L·δλ×10-6ε=0.306（单模光发送模块）B为传输速率（Mbit/s）D为光纤色散系数（ 1.55μm：D=20 ps/nm.km）L为传输距离δλ为光源的均方根谱宽，一般SLM: -20dB谱宽δλ-20=1nm，δλ=δλ-20/6.07D.L=ε×δλ106B=(0.306×106)/(622.080×1/6.07)=2986 ps/nm1.55μm时：距离：L=2986/20=149.3Km所以，对于622Mb/s系统，一般可不考虑色散受限问题。

SDH光接口参数测试一、平均发送光功率A、指标要求：发送机的发送功率定义为发送参考点（S参考点）所测得的发送机发送伪随机序列（PRBS）信号时的平均光功率。

其指标要求见表1：L – 4.3 1480 1580 SLM 2dBm - 3dBmSTM –162488.320Mbit/s I - 16 1266 1360 MLM - 3dBm - 10dBm S –16.11260 1360 SLM 0dBm - 5dBm S –16.21430 1580 SLM 0dBm - 5dBm L –16.11280 1335 SLM 3dBm - 2dBm L –16.21500 1580 SLM 3dBm - 2dBm L –16.31500 1580 SLM 3dBm - 2dBm表1：SDH光接口平均发送光功率指标B、基本测试框图：C、测试步骤：1、按照图1进行配置连接；2、SDH测试设备发送规定传输比特率、码型和长度的伪随机信号；3、用标准测试光纤软线将待测光端机的发送端输出活动连接器与光功率计输入活动连接器相连，在光功率计上读得的光功率数值就是要测的平均发送光功率。

注：该项指标的测试尽管简单，但测量准确度却往往并不太理想，常可能超过0.5dB，因此，必须对光源、检测器（光功率计）、校准程序及环境条件按规定进行严格的要求，以控制测试偏差。

此外，采用标准测试光纤软线进行测试也是减小测试误差的重要手段。

二、眼图模板A、指标要求：在高比特率光通信系统中，发送光脉冲的形状不易控制，常常可能有上升沿、下降沿过冲、下冲和振铃现象。

这些都可能导致接收机灵敏度的劣化，需要严加限制。

为此，ITU-T G.957规定了一个发送眼图的模板，如图2，模板参数列于表2中。

采用眼图模板法比较简便，而且可能捕捉到一些观察单个孤立脉冲所不易发现的现象。

但测试结果与所选择的测试参考接收机（光示波器）密切相关，因此其低通滤波器必须标准化。

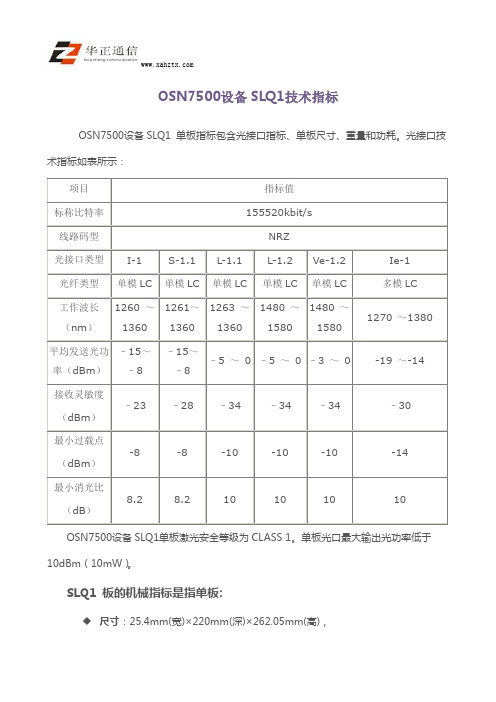

OSN7500设备SLQ1技术指标
OSN7500设备SLQ1 单板指标包含光接口指标、单板尺寸、重量和功耗。

光接口技术指标如表所示：
项目指标值
标称比特率155520kbit/s
线路码型NRZ
光接口类型I-1 S-1.1 L-1.1 L-1.2 Ve-1.2 Ie-1
光纤类型单模LC 单模LC 单模LC 单模LC 单模LC 多模LC
工作波长（nm）1260 ～
1360
1261～
1360
1263 ～
1360
1480 ～
1580
1480 ～
1580
1270 ～1380
平均发送光功率（dBm）–15～
–8
–15～
–8
–5 ～0 –5 ～0 –3 ～0 -19 ～-14
接收灵敏度
（dBm）
–23 –28 –34 –34 –34 –30
最小过载点
（dBm）
-8 -8 -10 -10 -10 -14
最小消光比
（dB）
8.2 8.2 10 10 10 10
OSN7500设备SLQ1单板激光安全等级为CLASS 1。

单板光口最大输出光功率低于10dBm（10mW）。

SLQ1 板的机械指标是指单板:
尺寸：25.4mm(宽)×220mm(深)×262.05mm(高)，
◆重量：1.0KG
◆功耗：SLQ1 板在常温（25℃）条件下的最大功耗为15W。

◆单板面板上的指示灯有：单板硬件状态灯（STAT）红绿双色指示灯、业务激活状
态灯（ACT）绿色指示灯、单板软件状态灯（PROG）红绿双色指示灯及业务告警指示灯（SRV）红、绿、黄三色指示灯。

Optix OSN9500 O16E技术指标介绍
O16E的技术指标包含光接口指标、单板尺寸、重量和功耗。

1、光接口指标
O16E单板的光接口指标如表1-1所示。

表1-1 O16E单板的光接口指标
项目指标值
标称比特率2488.320 Mbit/s
线路码型加扰NRZ
光接口类型L-16.1 L-16.2 S-16.1 I-16
工作波长（nm）1280～
1335 1500～
1580
1260～
1360
1266～
1360
目标传送距离（km）40 80 15 2
光源类型SLM SLM SLM MLM
最大平均发光功率
（dBm）a
3 3 0 –3
最小平均发光功率
（dBm）a
–2 –2 –5 –10 最小灵敏度（dBm）–27 –28 –18 –18
最小过载点（dBm）–9 –9 0 –3
最小消光比（dB）8.2 8.2 8.2 8.2 a：表中的参数为光模块本身的参数，不包括放大器和DCU；SLM表示单纵模（Single-Longitudinal Mode），MLM表示多纵模（Multi-Longitudinal Mode）。

2、机械指标
O16E单板的机械指标如下：
尺寸（高×深×宽）：322.25mm×218.5mm×30.48mm 重量：1.1kg
3、功耗
O16E单板在常温(25℃)条件下的最大功耗为44W。

表1 各种光接口平均发送光功率要求
表2 各种光接口接收光功率范围
表3 各种光接口最差接收灵敏度
表4 各种光接口接收光功率最小过载点
光输入口允许频偏大于±20ppm。

光输出口AIS速率要求在±20ppm以内。

表5 SDH终端复用器输入抖动和漂移容限（UI P-P）
表6 SDH终端复用器输入抖动和漂移容限（频率，Hz）
STM-N口固有输出抖动指标应满足表9要求。

表9 SDH设备STM-N口固有输出抖动指标
电输入口允许频偏和输出信号比特率容差应满足表10所示的要求。

表10 输入口允许衰减和允许频偏以及输出口信号比特率容差
表11 PDH接口上的抖动和漂移容限
支路口映射抖动应满足表12所示的要求。

表12 映射抖动指标要求
支路口结合抖动应满足表14所示的要求。

表14 结合抖动指标要求。

SDH硬件指标测试董延荣本测试以Agilent37718为主。

一、 光接口指标测试： 根据《光同步传输系统测试？，光接口指标共有18个项目，其中有关发送机参数的测试7项，有关接收机参数的测试5项，有关光通道参数测试4项，有关光接口定时的2项。

由于有些指标不需要在厂验环节测试，所以本文只介绍厂验中需要测试的一些指标。

1、平均发送光功率： 发送机发射的光功率与所传的数字信号中“1”占的比例有关，“1”越多发射光功率越大。

当传送的数据信号是伪随机序列时，“1”和“0”大致各占一半，所以测试时最好向光板送入信号，并根据速率选择适当地伪随机二元序列（PRBS），将这种情况下发送机耦合到光纤的光功率定义为平均发送光功率。

操作步骤：2、接收机最差灵敏度： 接收机最差灵敏度是指，达到规定的BER所能接收到的最低平均光功率。

这个指标应该有一定的富余度，一般为3dB。

这个指标的测试方法较多，生产线上一般采用支路侧挂2M误码仪的方法，而且很少用可变衰减器，只是通过手来调节发送端光接头的松紧度，在将要出误码时，拔出接收端光接头，用光功率计测量光功率。

在厂验时，由于使用的是Agilent的37718，并且在光板做了AU穿通，所以一般采用直接在群路侧利用37718挂误码的方法。

示意图如下，测量方法同上：即调节衰减器，在将出误码时，运行一般一分钟，若无误码，拔下被测有入口接收到这样的信号应能正常工作。

示意图如下， 37718的接收光功率应在－10～－20dB之间，这可以通过调节尾纤接头的松紧来实现，光功率可以直接从37718上读取。

在输入口分别加入正负，直至出项误码为止，此值即光输入口允许频偏。

5、光输出口AIS 速率： SDH 设备输入口丢失等情况下，应从向下游发AIS 。

接线图如下所示，二、 1、三、 抖动测试： 抖动测试的结果的单位为UI 。

UI 即Unit Interval ，单位间隔。

也就是同步信号两个有效瞬间之间的标称时间差，对于比特率为B 的信号相对应的单位间隔可按下式计算：BUI 1)(1= 各比特率信号1（UI ）对应的时间见下表，比特率（kbit/s） 1(UI)2048 488ns34368 29.1ns139264 7.18ns155520(STM-1) 6.43ns622080(STM-4) 1.61ns2488320(STM-16) 0.40ns1这里应注意：①输入抖动容限有网络和单机两种。
