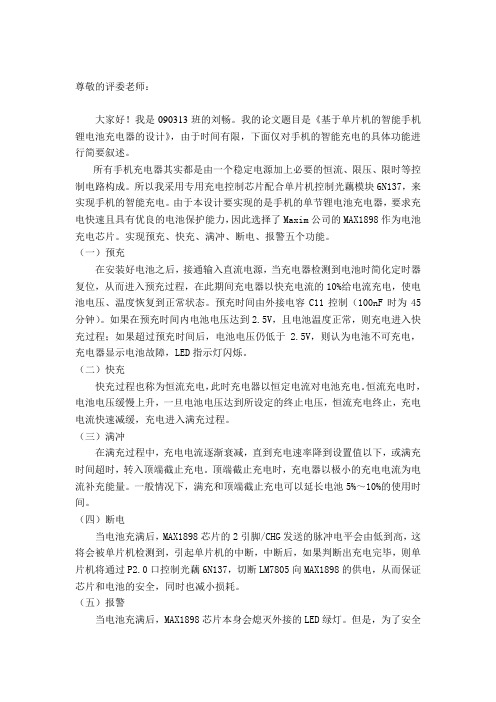

尊敬的评委老师：大家好！我是090313班的刘畅。
我的论文题目是《基于单片机的智能手机锂电池充电器的设计》，由于时间有限，下面仅对手机的智能充电的具体功能进行简要叙述。
所有手机充电器其实都是由一个稳定电源加上必要的恒流、限压、限时等控制电路构成。
所以我采用专用充电控制芯片配合单片机控制光藕模块6N137，来实现手机的智能充电。
由于本设计要实现的是手机的单节锂电池充电器，要求充电快速且具有优良的电池保护能力，因此选择了Maxim公司的MAX1898作为电池充电芯片。
实现预充、快充、满冲、断电、报警五个功能。
（一）预充在安装好电池之后，接通输入直流电源，当充电器检测到电池时简化定时器复位，从而进入预充过程，在此期间充电器以快充电流的10%给电流充电，使电池电压、温度恢复到正常状态。
预充时间由外接电容C11控制（100nF时为45分钟）。
如果在预充时间内电池电压达到2.5V，且电池温度正常，则充电进入快充过程；如果超过预充时间后，电池电压仍低于 2.5V，则认为电池不可充电，充电器显示电池故障，LED指示灯闪烁。
（二）快充快充过程也称为恒流充电，此时充电器以恒定电流对电池充电。
恒流充电时，电池电压缓慢上升，一旦电池电压达到所设定的终止电压，恒流充电终止，充电电流快速减缓，充电进入满充过程。
（三）满冲在满充过程中，充电电流逐渐衰减，直到充电速率降到设置值以下，或满充时间超时，转入顶端截止充电。
顶端截止充电时，充电器以极小的充电电流为电流补充能量。
一般情况下，满充和顶端截止充电可以延长电池5%～10%的使用时间。
（四）断电当电池充满后，MAX1898芯片的2引脚/CHG发送的脉冲电平会由低到高，这将会被单片机检测到，引起单片机的中断，中断后，如果判断出充电完毕，则单片机将通过P2.0口控制光藕6N137，切断LM7805向MAX1898的供电，从而保证芯片和电池的安全，同时也减小损耗。
（五）报警当电池充满后，MAX1898芯片本身会熄灭外接的LED绿灯。
太阳能手机充电器毕业设计太阳能手机充电器毕业设计随着科技的不断进步，手机已经成为了我们生活中必不可少的一部分。
然而，手机的电池续航能力却一直是用户们头疼的问题。
为了解决这个问题，我决定在我的毕业设计中研发一款太阳能手机充电器。
太阳能充电器是利用太阳能将光能转化为电能，从而为手机充电的装置。
它具有清洁、可再生的特点，非常符合当今社会对环保能源的追求。
因此，我选择了太阳能作为手机充电器的能源来源。
在设计之初，我首先考虑了太阳能电池板的选材和设计。
太阳能电池板是将太阳能转化为电能的核心部件，它的质量和效率直接影响到充电器的性能。
我选择了高效率的单晶硅太阳能电池板作为充电器的能量收集器。
这种材料具有较高的转化效率和较长的使用寿命，能够更好地满足用户的需求。
接下来，我设计了一个智能电路控制系统，用于监测太阳能电池板的输出电压和电流，并根据手机的需求进行电量调节。
这个系统可以自动调整电池板的输出功率，以保证手机在不同光照条件下都能够得到稳定的充电效果。
同时，为了提高充电效率，我还加入了最大功率点跟踪技术，确保太阳能电池板始终在最佳工作状态下运行。
为了增加充电器的便携性和实用性，我设计了一个折叠式的外壳。
这个外壳可以将太阳能电池板折叠起来，方便携带和存放。
此外，我还在外壳上加入了一个LED显示屏，用于显示太阳能电池板的输出功率和电量。
用户可以通过观察显示屏来了解充电器的工作状态，以及太阳能电池板的充电效果。
在测试阶段，我将充电器放置在不同的光照条件下进行了多次充电实验。
结果显示，充电器在充足的阳光下可以快速为手机充电，并且在弱光情况下仍然能够提供稳定的充电效果。
这意味着用户不再需要依赖电源插座，而是可以随时随地使用太阳能手机充电器为手机充电。
除了为手机充电，这款充电器还具备了一些其他功能。
例如，它可以通过USB 接口为其他设备如平板电脑、蓝牙耳机等提供充电。
此外，充电器还内置了一个储能电池，可以将多余的太阳能储存起来，以备不时之需。
毕业设计（论文）开题报告题目基于单片机的太阳能热水器控制系统的设计一、选题的依据及意义：1、依据太阳能资源丰富, 既可免费使用, 又无需运输, 对环境无任何污染. 由此可见使用家用太阳能热水器解决中低温用水无论是经济设益, 还是节能减排效应, 都是非常明显的. 对促进可再生能源的开发利用, 增加能源供应, 改善能源结构, 保护环境, 实现经济社会的可持续发展起到积极的作用, 是一项惠及子孙后代、利国利民的绿色工程.随着全球人口和经济规模的不断增长，能源使用带来的环境问题及其诱因逐渐为人们所认识，“低碳经济”这一概念开始进入人们的视野。
人们在大力的发展太阳能产业。
能源问题将更为突出：①从长远来看，全球已探明的石油储量只能用到2020 年，天然气也只能延续到2040 年左右，即使储量丰富的煤炭资源也只能维持二三百年。
②环境污染③温室效应引起全球气候变化。
因此，人类在解决上述能源问题，实现可持续发展，只能依靠科技进步，大规模地开发利用可再生洁净能源。
太阳能具有：①储量的“无限性”太阳每秒钟放射的能量大约是1.6×10 的23 次方kW，一年内到达地球表面的太阳能总量折合标准煤共约1.892×10 的13 次方千亿t。
②太阳能对于地球上绝大多数地区具有存在的普遍性，可就地取用。
③发利用时几乎不产生任何污染。
鉴于此，太阳能必将在世界能源结构转换中担纲重任，成为理想的替代能源。
然而，目前市场上太阳能热水器的控制系统大多存在功能单一、操作复杂、控制不方便等问题，很多控制器具有温度和水位显示功能，却不具有温度控制功能，致使热水器阴天的时候不能方便使用。
即使热水器具有辅助加热功能，也可能由于加热时间不能控制而产生过烧，从而浪费电能。
2、意义能源问题与安全问题是现代社会各界普遍关注的焦点之一。
目前市场上存在三种样式的热水器：电热水器、燃气热水器和太阳能热水器。
近年来，电热水器的大规模用电，并不能给人们的正常生活带来便利，作为后来者的太阳能热水器，因其安全性好、节能、绿色环保等优点，近几年呈现出爆发式的发展趋势。
本科生毕业设计便携式太阳能充电器独创性声明本人郑重声明：所呈交的毕业设计是本人在指导老师指导下取得的研究成果。
除了文中特别加以注释和致谢的地方外，设计中不包含其他人已经发表的研究成果。
与本研究成果相关的所有人所做出的任何贡献均已在设计中作了明确的说明并表示了谢意。
签名：年月日授权声明本人完全了解许昌学院有关保留、使用本科生毕业设计的规定，即：有权保留并向国家有关部门或机构送交毕业设计的复印件和磁盘，允许毕业设计被查阅和借阅。
本人授权许昌学院可以将毕业设计的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存、汇编设计。
本人设计中有原创性数据需要保密的部分为（如没有，请填写“无”）：学生签名：年月日指导教师签名：年月日毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
山东交通学院课程设计报告课题名称基于单片机的太阳能充电器的设计学生姓名傅传银唐飞翔学号140818108 140818110专业电子信息工程（信职141）指导教师张波2016年06月26日1 绪论1.1 本课题研究背景及现状当代社会随着一些不可再生资源如煤炭，石油等日益减少，使得各国社会经济越来越受能源问题的约制，因此许多国家开始逐渐的实行“阳光计划”，开发洁净的能源如太阳能，用以成为本国经济发展的新动力。
首先让我们想到的是太阳能电池，因为它不会消耗水，燃料等物质，并且不会释放任何对环境有污染的气体，是直接通过太阳光与材料的相互作用释放出电能，这种无污染资源对环境的保护有着相当重要的意义[1]。
由于无公害的作用，目前世界太阳能电池产业已经出具规模，1995年到2004年的十年内平均年增长率达到30%以上。
随着新型太阳能电池的涌现，以及传统硅电池的不断革新，新的概念已经开始在太阳能电池技术中显现，从某种意义上讲，预示着太阳能电池技术的发展趋势[2]。
世界各国对光伏发电也越来越重视，目前全世界已超过一百个国家使用光伏发电系统，其中以欧洲为代表的发达国家为主，占总市场的80.1%,早在09年的时候，世界各国总的光伏新加装机容量接近800万千瓦，截至当年低，世界光伏装机容量总共接近2700万千瓦[3]。
随着并网光伏发电市场的迅速发展，让它受到了世界各地的关注。
目前，太阳能电池的应用已经逐渐广泛得到推广，众所周知，沙漠地区由于气温特别高，因此最具有大规模开发太阳能的潜力，这使得沙漠等偏远地区对其的使用更加方便，并且能减低甚至节省昂贵的输电线路，从长远发展状况来看，随着改善太阳能电池制造技术和新的光 - 电转换装置发明，国家环保和清洁能源，光伏发电系统和太阳能发电的巨大需求恢复将继续利用太阳辐射能比较实用方法，这可以为人类以后能使用太阳能提供了广阔的开辟前景[4]。
当代社会太阳能手机充电器得到了一定的使用，它具有运用方便，环保，节能，格外使用于应急场合，高效率充电，性价比较高，让大家无论身处何处，都不会受到手机没电的困扰[5]。
基于单片机的太阳能充电器本科设计本科生毕业设计便携式太阳能充电器毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日独创性声明本人郑重声明：所呈交的毕业设计是本人在指导老师指导下取得的研究成果。
除了文中特别加以注释和致谢的地方外，设计中不包含其他人已经发表的研究成果。
与本研究成果相关的所有人所做出的任何贡献均已在设计中作了明确的说明并表示了谢意。
哈尔滨工业大学毕业设计（论文）开题报告题目名称：基于单片机的太阳能智能追光系统设计学院：机电学院专业：电气工程及其自动化学生姓名：XX学号：XX指导教师：XX职称：教授2019年12月25日毕业设计（论文）开题报告二、研究内容1.主要研究内容、目标及拟解决的关键问题 （1）研究内容：①硬件设计：根据所设计的太阳能智能追光系统的总体结构和需求，进行追光系统主电路、单片机控制电路、温控电路、时钟电路、复位电路及外围电路等硬件电路的设计及元器件的选型。
②软件设计：在完成硬件的基础上，对太阳能智能追光系统各部分进行软件方面的研究，系统软件采用模块式的软件原则，主干程序有主程序、中断保护程序和键盘中断服务程序，其余是可被调用的子程序模块，有启动子程序等。
③充放电设备设计：主要采用PWR2.5标准充电口，实现追光系统的双电源供给，避免出现电池没电导致的无法工作问题。
（2）研究目标：本设计主要是利用单片机知识，设计一个太阳能智能追光系统，使太阳能板在最大限度的采集太阳能的同时，提高光电转换效率，降低功耗。
在保证成本低廉、结构简单的前提下，实现较高的跟踪精度和转换效率。
（3）拟解决的关键问题： ①对太阳位置检测系统的设计。
②步进电机动作指令系统（与太阳同步偏移）的设计。
③对太阳能板有效地控制降温。
2.拟采取的研究方法、技术路线、实施方案及可行性分析（1）研究方法：首先，对太阳能智能追光系统的国内外研究现状进行调研；其次，构建太阳能智能追光系统的整体结构框图，设计系统的软硬件结构，完成各个模块的协调，完成软件程序的编译；最后，在Proteus 上进行系统的测试运行工作，解决存在的问题和不足。
（2）技术路线：（3）实施方案：太阳能智能追光系统主要由四部分组成，分别为单片机组成的中央处理单元、光电转换电路部分、A/D 转换模块电路部分、步进电机驱动电路部分。
整体设计框图如图1所示。
查阅相关文献确定研究方向完成硬件电路设计及元器件的选型熟悉软件，完成软件程序设计Proteus 仿真调试进行实物制作与调试图1 整体设计框图①光电转换电路：光电转换装置接收太阳光将光信号转换成电信号，其原理是随着光照强度的变化，光敏电阻的阻值随光照强度变化而变化，从而实现数据的接收。
基于单片机的太阳能充电器的设计摘要随着社会的发展，人们的生活质量逐渐奔向小康，然而此时的空气质量却愈来愈差。
近年来，人们对环境的问题逐渐正视起来，开发干净无污染的能源义不容辞。
因此挖掘清洁的太阳能源，对人们有着非常重要的意义。
本设计将太阳能板放在太阳光下产生电能，将产生的电压值送到直流变换电路中做处理后再输送到手机电池中，单片机STC12C5A60S2检测手机电池输出的电压值再显示到液晶屏上。
其充电器有以下特点（1）显示充电电流和电压值，太阳光温度越高，电流值越大，充电速度就越快。
（2）充电时红灯亮，充满时黄灯亮同时红灯灭。
（3）可以通过按键来设置充电电流和电压。
实验证明：本设计可以在阳光温度高的情况下可以有效的快速充电，充满时可以自动停止。
也可作为直流电源来使用，工作场所在有阳光的地方即可，从而可以解决人们的通信自由，具有一定的应用前景。
关键词：太阳能；电池；单片机AbstractWith the development of society, people's quality of life is gradually moving toward a well-off life, but the air quality is getting worse and worse. In recent years, people have faced up to the environmental problems and developed clean and pollution-free energy. So digging up clean solar energy is very important to people.This design put solar panels on the sun to generate electricity, will produce a voltage to the dc conversion circuit do again after processing to the mobile phone batteries, SCM STC12C5A60S2 detection of mobile phone battery output voltage value is displayed on the LCD panel. The charger has the following characteristics(1) the higher the temperature of the sun, the higher the current, the faster the charging speed.(2) the light is red when it is recharged, when the light is full and the lights go out at the same time.(3) the charging current and voltage can be set by the key.The experiment shows that this design can be recharged effectively when the sun temperature is high, and it can be automatically stopped when full. It can also be used as a dc power source, and the workplace can be used in sunny places to solve people's freedom of communication and have a certain application prospect.Key words: solar energy；battery；single chip目录TOC \o "1-3" \h \z \u 摘要IAbstract II1 绪论 11.1 背景意义 11.2 国内外研究现状 12 常用软硬件介绍 22.1 软件 22.2 硬件 23硬件系统的设计 43.1 系统总体设计方案 43.2 方案选择 43.3 硬件电路设计 64 太阳能充电器的软件系统设计104.1 系统的总设计 104.2 电路启动初始化程序104.3 按键采集程序 114.4 液晶显示程序 114.5模数转换程序114.6 充电子程序的设计 115.1 仿真 125.2 调试 14总结16参考文献17谢辞181 绪论1.1 背景意义随着社会的发展，人们的生活质量逐渐奔向小康，然而此时的空气质量却愈来愈差。
目录摘要 (I)Abstract (II)第一章：绪论1.1 太阳能热水器的发展概况及市场竞争分析1.2 太阳能热水器的应用及意义第二章：太阳能热水器的组成及工作原理2.1 系统总体结构设计2.2 太阳能热水器组成及原理2.3 主要芯片的结构与特点2.3.1 DS12887实时时钟芯片简介2.3.2 80C51单片机结构特点2.3.3 数字温度传感器DS18B20主要特性及测温原理第三章：太阳能热水器硬件设计3.1 太阳能控制器硬件结构3.2 控制器实时时钟接口电路设计3.3 水位检测和温度检测接口电路设计3.4 看门狗和复位接口电路设计3.5 键盘和显示接口电路设计3.5.1 键盘电路3.5.2 显示接口电路3.6 光电隔离与辅助加热电路设计第四章：控制器的软件设计结束语参考文献致谢附录太阳能热水器智能控制器的设计摘要太阳能热水器以其诸多的优点受到人们的欢迎。
本文结合实际太阳能热水器的具体应用，在介绍太阳能、传感器、单片机的特点基础上，详细描述了太阳能热水器的工作原理和设计方案。
这里根据太阳能热水器对控制器的要求与特点，提出了一种基于DS12887的太阳能热水器智能控制器的设计方法，给出了系统硬件设计及软件实现方法。
全文分三大部分。
第一部分包括第一章，描述太阳能的利用和前景发展状况。
第二部分包括第二章，描述太阳能系统组成及工作原理。
第三部分包括第三、四章硬件设计及电路原理和软件设计，分别介绍了传感器的特点及应用、一般的太阳能热水器及循环系统、单片机发展和原理，这也是此款太阳能热水器的理论基础和必要前提。
关键词：太阳能热水器;传感器; 模糊控制; 实时时钟;单片机Design of intelligent controllerfor Solar Water HeaterAbstractSolar Water Heater is popular with its pretty benefits, Based on author’s real experience on Solar Water Heater design, this article describes the working theory of this solar water hearer after introducing the characters of solar、sensor、Single Chip Microcomputer(SCM).According to the request and characteristicof Solar Water heater for the controller. Providing a design of Intelligent Con- troller for Solar Water heater based on DS12887. Sum up a design way of the system’s hardware and software.This article is divided into 3 parts. Part One is Chapter 1,including the use and perspective of solar energy. Part Two, including Chapter 2, describing the including and the theory of this solar water heater. Part three, including Chapter 3,Chapter 4: the design of hardware and software、the theory of the circuit. Separately introducing the characters and use of transducer, common solar water heater and cycle system, the development and theory of Single Chip Microcomputer(SCM),which are the basic theory and necessary precondition.[Key Words]：Solar Water Heater、Sensor、Vague control、Real clock、Single Chip Microcomputer(SCM).第一章：绪论1.1太阳能热水器的发展概况及市场竞争分析目前，中国已成为世界上最大的太阳能热水器生产国，年产量约为世界各国之和，已有一百多家太阳能热水器生产厂。
