22电源与电讲义流电动势

龙文教育学科教师辅导讲义教师：______ 学生：______ 时间:_____年_____月____日____段 [要点导学]:1．电源：从能的转化角度来看，电源是通过非静电力做功把其它形式能转化为电势能的装置。

2．电源的电动势：各种电源把其它形式的能转化为电势能的本领是不同的，这种本领可用电源电动势来描述，电动势在数值上等于非静电力把1C 的正电荷在电源内从负极移到正极所做的功。

3．电源电动势的定义式：如果移送电荷q 时静电力所做的功为W ，那么电动势E 表示为E ＝W /q 。

式中W 、q 的单位是焦耳（J ）、库仑（C ）；电动势E 的单位是伏特（V ）。

对某个电源来说W /q 是个定值（流过电量kq ，电源提供电能kW ），对不同的电源来说，流过相同的电量时，电源提供的电势能越多（即W /q 越大），则电源转化能的本领大，也就是电源电动势大。

一节干电池的电动势为1.5V ，其物理意义是电路中流过电量为1C 时，干电池将化学能转化为电势能的量是1.5J.4．电源电动势的大小等于没有接入电路时两极间的电压。

电动势的大小可以用内阻极大的伏特表粗略测出。

5．电动势的符号是E ，国际单位是伏特；是一个标量，但有方向，在电源内部由负极指向正极。

6．电源内阻：电源内部也是由导体组成的，所以也有电阻，这个电阻叫电源内阻。

对同一种电池来说，体积越大，电池的容量越大，其内阻越小。

电池的内阻在使用过程中变化很大。

[范例精析]例1：有一电流表零刻度在表盘中央，已知电流从正接线柱流入，从负接线柱流出时，电流表指针向右偏，现将该电流表接入如图12—2—1所示电路，合上开关，发现电流表指针向左偏，试判断电源的正、负极。

解析：可根据电流的方向来判断电源的正负极，在电源外部电流从电流从正极流向负极，由于电流表的指针向左偏，说明电流表中的电流是从负接线柱流向正接线柱，也就是说，在电源的外部电流从b 流向a ，所以电源的b 是正极，a 是负极。

学乐教育2010年暑假十升十一物理vip 小班辅导讲义第二讲 电源和电流 电动势【知识要点】1．电源：电源就是把自由电子从正极搬迁到负极的装置。

从能量的角度看，电源是一种能够不断地把其他形式的能量转变为电能的装置。

2．恒定电场：由稳定分布的电荷所产生的稳定电场称恒定电场。

3．电流⑴概念：电荷的定向移动形成电流。

⑵定义：通过导体横截面的电量跟通过这些电量所用的时间的比值。

定义式：tQ I ⑶电流的微观表示式：I=Q/t=nvqS⑷电流是标量，电流的方向：规定为正电荷定向移动的方向。

⑸单位：安培（A ），1 A =103mA = 106µA⑹电流的种类①直流电：方向不随时间而改变的电流。

其中大小和方向都不随时间而改变的电流叫恒定电流。

②交流电：大小和方向都随时间做周期变化的电流。

注意区别以下三种速率：电子定向移动的速率、电子热运动的速率、电子传导速率。

【练习提升】1．关于电流，下列说法中正确的是（ ）A ．通过导体横截面的电荷量越多，电流越大B ．电子运动速率越大，电流越大C ．单位时间内通过导体横截面的电荷量越多，导体中的电流越大D ．因为电流有方向，所以电流是矢量2．关于电流，下列说法中哪些是正确的（ ）A ．通电导线中自由电子定向移动的速率等于电流的传导速率B ．金属导线中电子运动的速率越大，导线中的电流就越大C ．电流是一个矢量，其方向就是正电荷定向移动的方向D ．国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位3．对于金属导体，还必须满足下列哪一个条件，才能在导体中产生恒定的电流（ ）A ．有可以自由移动的电荷B ．导体两端有电压C ．导体两端有方向不变的电压D ．导体两端有方向不变，且大小恒定的电压4．对于有恒定电流通过的导体，下列说法正确的是（ ）A ．导体内部的电场强度为零B ．导体是个等势体C ．导体两端有恒定的电压存在D ．通过导体某个截面的电量在任何相等的时间内都相等5．有一横截面积为S 的铜导线，通过其中的电流强度为I ，设每单位体积的导线中有n 个自由电子，电子的电量为e ，此时电子的定向移动速度为v ，在△t 时间内，通过导线的横截面积的自由电子数目可表示为（ ）A ．nvs △tB ．nv △tC ．I △t/eD ．I △t/se6．在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为 U 的加速电场，设其初速度为零，经加速后形成横截面积为 S ．电流为 I 的电子束。

电源、电流、电动势【学习目标】1．了解电源在电路中的作用，电路中产生持续电流的条件。

2．从电流的形成过程理解电流形成的内因和外因。

3．理解电流的定义和电流方向的规定并能熟练运用。

4．知道电动势的定义，能够从能的转化方面理解静电力和非静电力以及对应的电动势和电势差的区别。

【要点梳理】要点一、在电路中形成电流的条件1．电流的形成电荷定向移动形成电流。

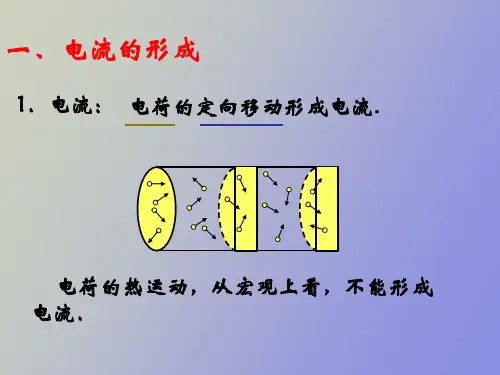

电荷的热运动，从宏观上看，不能形成电流．(如图)2．形成电流的条件（1）从整个电路看，有电源的闭合电路中存在持续的电流；（2）从一段导体来看，导体两端必须有电压才有可能有电流；（3）从微观上看，导体中有自由移动的电荷以及有电场作用在这些电荷上是形成电流的必需具备的条件。

要点二、电流的定义1．电流的意义电路中的电流有强弱之分和流向的不同，为了表达电流的强弱人们定义了电流强度，简称为电流，为了便于表达电流的流向人们规定了电流的方向。

2．电流的定义通过导体横截面的电荷量跟通过这些电荷量所用时间的比值，叫做电流。

用I 表示。

定义式：q I t=． 要点诠释：①公式中q 是通过横截面的电荷量而不是单位横截面的电荷量。

②电荷量不等的同种电荷同向通过某一横截面时，12q q q =+，两种电荷反向通过某一横截面时，12q q q =+，不能相互抵消。

③横截面的选取是任意的，电流的大小与横截面无关。

3．方向规定正电荷定向移动的方向为电流方向。

要点诠释：①金属导体中电流的方向与自由电子定向移动的方向相反。

（如图）②电解液中正、负离子定向移动的方向虽然相反，但正、负离子定向移动形成的电流方向是相同的。

③在电源外部的电路中，电流是从电源的正极流向负极；在电源内部的电路中，电流是从电源的负极流向正极。

④电流既有大小又有方向；但它不是矢量，而是标量。

4．单位在国际单位制中它的单位是安培，简称安（A ）。

它是国际单位制中七个基本单位之一，常用的单位还有毫安mA 、微安μA ；361A 10mA=10μA =．注意：电流I 的单位是规定的，而电量的单位是导出的，即q It =．5．直流：方向不随时间变化的电流．恒定电流：方向和强弱都不随时间变化的电流．要点三、电流形成的原因及恒定电流1．恒定电场的产生恒定电场是由电源、导线等电路元件所积累的电荷共同形成的。

第22讲恒定电流知识图谱部分电路欧姆定律知识精讲一．电流、电压、欧姆定律1．电流（1）定义：电荷的定向移动形成电流；（2）方向：规定正电荷定向移动的方向为电流的方向；（3）电流强度：定义式：qIt=，微观式：I nqvS=，决定式：UIR=；（4）形成电流的条件：自由移动的电荷和电压。

2．电压：就是电势差，是形成电流的必要条件。

3．欧姆定律（1）内容：导体中的电流I跟导体两端的电压U成正比，跟导体的电阻R成反比。

（2）公式：UIR =。

4．导线的伏安特性曲线：I-U图线（1）I-U图线：用横轴表示电压U，纵轴表示电流I。

（2）线性元件：伏安特性曲线为通过坐标原点的直线的电学元件；（3）非线性元件：伏安特性曲线为曲线的电学元件，其电流与电压不成正比；（4）电阻大小的判断：I-U图线的斜率IkU=，斜率越大，电阻越小，伏安特性曲线上每一点的电压坐标与电流坐标的比值可认为是这一状态下的电阻。

二．电功、电热、电功率、焦耳定律三点剖析课程目标：1．理解电流的三个公式的意义和应用，能够推导电流的微观表达式 2．知道导体的伏安特性曲线，知道什么是线性元件和非线性原件3．了解电功和电热的关系，知道非纯电阻电路中电能与其他形式能的转化关系恒定电流例题1、 在10s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2C ，向左迁移的负离子所带电量为3C ，那么电解槽中电流强度大小为（ ） A.0.1A B.0.2A C.0.3A D.0.5A例题2、 有一横截面积为S 的铜导线，流经其中的电流为I ；设每单位长度的导线中有n 个自由电子，电子的电荷量为e ，此电子的定向移动速率为v ，在t 时间内，通过导线横截面的自由电子数可表示为（ ）A.nvtB.nvtsC.It neD.It es例题3、[多选题] 关于电流，下列说法中正确的是（ ）A.由QI t=可知，通过导线截面的电量越多，电流越大B.由I ＝nqsv 可知，同一导线内电荷定向移动的速率越大，电流越大C.由UI R=可知，同一导体中的电流与导体两端的电压成正比D.因为电流有方向，所以电流是矢量随练1、 某电解池内若在2s 内各有1.0×1019个二价正离子和2×1019个一价负离子通过某横截面，那么通过这个横截面的电流是（ ） A.0 B.0.8A C.1.6A D.3.2A随练2、 如图所示，一根横截面积为S 的长直导体棒，每米含有的自由电荷数为n ，每个自由电荷的电量为q ，当自由电荷以速度v 定向运动时，导体棒中的电流大小（ ）A.nqvB.q vC.nqvSD.qv S对伏安特性曲线的理解电路 纯电阻电路非纯电阻电路电功与电热 ；；；；电功率与热 功率；；；；实例白炽灯、电炉、电饭锅、电热毯电熨斗、及转子被卡住的电动机电动机、电解槽、日光灯等例题1、两只电阻的伏安特性曲线如右图所示，则下列说法中正确的是（）A.两电阻的阻值为R1大于R2B.两电阻串联在电路中时，R1两端电压大于R2两端电压C.两电阻串联在电路中时，R1消耗的功率小于R2消耗的功率D.两电阻并联在电路中时，R1的电流小于R2的电流例题2、如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（）A.R1︰R2＝1︰3B.R1︰R2＝2︰3C.将R1与R2串联后接于电源上，则电流之比I1︰I2＝1︰3D.将R1与R2并联后接于电源上，则电流之比I1︰I2＝1︰3随练1、[多选题]如图是小灯泡L（灯丝材料是钨）和某种电阻R的伏安特性曲线，M为两曲线交点。

电动势及电源电动势计算公式与方向确定在基本电路中的电流和电压的基础知识，而本文要讲的电动势和电压是一个很类似的概念。

那么什么是电动势？电源电动势的计算公式是什么？它的方向如何确定及与电压有什么区别呢？什么是电动势？我们都知道，往用电设备中接入电源就可以使用设备工作，比如电灯里面放入干电池后灯泡（负载）会发光。

呃……怎么这么神奇？接入一个所为的电源就能有电了，这个电源（比如干电池、光电池、发电机）怎么可以产生如此神奇的功能呢？原来电源中有一个叫做电源电动势的东西在帮忙，电动势能使电源两端产生电压。

定义：在电源内部推动电荷移动的力成为电源力，电源力使将单位正电荷从电源的负极移动到正极所做的功成为电动势。

电源内电源力克服电场力吧正电荷从低电位的负极推到高电位的正极，这个升电位的过程是电源力做功的过程，也是其他形式能量转换成电能的过程。

图片演示参见本文：电动势的方向确定中图①理解：我们都知道电压的产生就好比水压，一头水位（类比电位）高，一头水位低就会有水压。

但是水压不会平白无故的产生吧，此时电源力就好比一种能抽水的东西，这个东西会使劲的把“负极”中的水往一个叫做“正极”的水库中抽，这样“正极”中水位很高（类比电位高），而“负极”水库缺水，这样有水压，电源也就有了电压。

而当从“正极”水库中开沟条渠（类比电源外接的导线）后水就会留到“负极”水库中，而此时电源中的专门“抽水”的电源力又看到负极中有好多水，它又开始不停的往正极中抽，就这样电路就一直工作着。

电源是个特殊的设备，它的作用就是利用电源中的化学能、光能、机械能转换成“电源力”这台超级“抽水机”可以使用的动力，而电源力获得动力后就努力做功将“正电荷”使劲往“正极”抽，而这个功就是电动势（也称为电源电动势）。

现在大家理解那句话的含义了吧！电动势与电压使用同样的单位，即伏特。

但不同的是电动势是电源的“电压”，它是描述电源内部的一些里反应的物理量。

而电路中我们一般所说的电压都是相对电路中某两个参考点之间的电位差。

2 闭合电路的欧姆定律1．理解闭合电路欧姆定律及其表达式并能熟练地用来解决有关的电路问题； 2．理解路端电压与负载的关系。

1．静电力做功与非静电力做功的区别。

2．电动势的定义及理解。

3．理解闭合电路的欧姆定律。

4．分析闭合电路的动态变化问题。

一、电动势1．闭合电路：由导线、电源和用电器连成的电路。

用电器和导线组成外电路，电源内部是内电路。

2．非静电力：在电源内部把正电荷从负极搬运到正极的力。

3．电源：通过非静电力做功把其他形式的能转化为电势能的装置。

4．电动势(1)物理意义：表征电源把其他形式的能转化为电势能的本领。

(2)定义：非静电力所做的功与所移动的电荷量之比。

(3)定义式：E ＝W q。

(4)单位：伏特，符号是V 。

二、闭合电路欧姆定律及其能量分析1．部分电路欧姆定律：I ＝U R。

2．内电阻：电源内电路中的电阻。

3．闭合电路中的能量转化：如图所示，A 为电源正极，B 为电源负极，电路中电流为I ，在时间t 内，非静电力做功等于内外电路中电能转化为其他形式的能的总和，即EIt ＝I 2Rt ＋I 2rt 。

4．闭合电路的欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。

(2)表达式：I ＝ER ＋r。

(3)常见的变形公式：E ＝U 外＋U 内。

三、路端电压与负载的关系1．负载：外电路中的用电器。

2．路端电压：外电路的电势降落。

3．路端电压与电流的关系 (1)公式：U ＝E －Ir 。

(2)结论：①外电阻R 减小→I 增大→U 减小。

②外电路断路→I ＝0→U ＝E 。

③外电路短路→I ＝E r→U ＝0。

(3)电源的U ­I 图像知识点一 对电动势的理解1．概念理解(1)电源的种类不同，电源提供的非静电力性质不同，一般有化学力、磁场力(洛伦兹力)、涡旋电场力等。

(2)不同电源把其他形式的能转化为电能的本领是不同的。

第11讲 电源、电流、电动势、欧姆定律一、电源和电流1．电源：电源就是把自由电子从正极搬迁到负极的装置。

2.．电流⑴概念：电荷的定向移动形成电流。

⑵定义：通过导体横截面的电量跟通过这些电量所用的时间的比值。

定义式：tQ I = ⑶电流的微观表示式：I=Q/t=nvqS⑷电流是标量，电流的方向：规定为正电荷定向移动的方向。

二、电动势1．电源：从能量转化的角度看，电源是通过非静电力做功把其它形式的能转化为电势能的装置。

2．非静电力：⑴在电源外部的电路里，自由电荷在静电力作用下移动，静电力做正功，正电荷从正极流向负极，电势能转化为其它形式的能；⑵在电源内部的电路里，自由电荷在非静电力的作用下移动，非静电力做正功，正电荷从负极搬运到正极，将其它其它形式的能转化为电势能。

3．电动势：⑴定义：在电源内部，非静电力把正电荷从负极搬运到正极所做的功与该电荷量的比值，用E 表示，即qW E =。

⑵单位：V 。

⑶电动势是一个标量，但有方向，在内部由负极指向正极．⑷电动势由电源中非静电力的特性决定，跟电源的体积无关，也跟外电路无关。

⑸电动势在数值上等于电源没有接入电路时，电源两极间的电压。

⑹电动势在数值上等于非静电力把1C 的正电荷从电源内部的负极移到正极所做的功。

4．电源内阻电源内部也是由导体组成，所以也有电阻，这个电阻叫做内阻。

三、欧姆定律1.通过导体的电流跟导体的电压成正比，与导体电阻成反比，方向与电荷定向移动方向相同。

2.大小：R U I 单位“安培”符合“A ”1.知道电源的定义和电流的含义及应用2.了解电动势的含义及应用3. 理解应用欧姆定律例题1．下列说法正确的是（ ）A ．电源外部存在着由正极指向负极的电场，内部存在着由负极指向正极的电场。

B ．在电源的外部负电荷靠电场力由电源的负极流向正极C ．在电源的内部正电荷靠非静电力由电源的负极流向正极D ．在电池中是化学能转化为电势能解析：答案：BD例题2．干电池的电动势为1.5V ，这表示（ ）A ．电路中每通过1C 的电量，电源把1.5J 的化学能转化为电能B ．干电池在1s 内将1.5J 的化学能转化为电能C ．干电池与外电路断开时两极间电势差为1.5VD ．干电池把化学能转化为电能的本领比电动势为2V 的蓄电池强答案：AC例题3.电路中每分钟有60万亿个自由电子通过横截面积为0.64×10－6 m 2的导线，那么电路中的电流是(电子带电量为1.6×10－19 C)( )A ．0.016 μAB ．1.6 mAC ．16 μAD ．0.16 μA答案：2．D 由电流的定义式I ＝q t 可知，电流大小与横截面积无关，代入数据可求得电路中的电流为0.16 μA.例题4．如图所示，一根截面积为S 的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q ，当此棒沿轴线方向做速度为v 的匀速直线运动时，由于棒运动而形成的等效电流大小为( )A ．v qB.q vC ．q v SD ．q v /S答案：A 在运动方向上假设有一截面，则在t 时间内通过截面的电荷量为Q ＝v t ·q等效电流I ＝Q t＝v q ，故A 正确．例题5．如图3电路所示，当ab 两端接入 100V 电压时，cd两端为 20V ；当 cd 两端接入100V 电压时，ab 两端电压为50V ，则R 1∶R 2∶R 3之比是 [ ]A ．4∶2∶1B ．2∶1∶1C ．3∶2∶1D ．以上都不对例题6电动势为20V 的电源向外供电，已知它在1min 时间内移动120C 的电荷量，则：（1）这个回路中的电流是多大？（2）电源产生了多少电能？（3）非静电力做的功率是多大？例题6答案：2A 2400J 40W例题7.如图是静电除尘器示意图，A 接高压电源正极，B 接高压电源的负极，AB 之间有很强的电场，空气被电离为电子和正离子，电子奔向正极A 的过程中，遇到烟气的煤粉，使煤粉带负电，吸附到正极A 上，排出的烟就成为清洁的了，已知每千克煤粉会吸附m mol 电子，每昼夜能除尘nkg ，计算高压电源的电流强度I ，电子电量设为e ，阿伏加德罗常数为N A ，一昼夜时间为t .答案： 2mnN A e /t解析：根据电流强度定义式I ＝Q t，只要能够计算出一昼夜时间内通过的电量Q ，就能够求解电流强度I ，需要注意的是，流过电源的电量Q 跟煤粉吸附的电量Q ′并不相等，由于电离出的气体中电子和正离子同时导电，煤粉吸附的电量Q ′＝12Q . ∵Q ′＝mnN A e ，Q ＝It ，图3∴mnN A e ＝12It ，I ＝2mnN A e /t .A 档1．电源电动势的大小反映的是( ).A ．电源把电能转化成其他形式的能的本领的大小B ．电源把其他形式的能转化为电能的本领的大小C ．电源单位时间内传送电荷量的多少D ．电流做功的快慢.答案：B2．单位正电荷沿闭合电路移动一周，电源释放的总能量决定于（ ）A ．电源的电动势B ．通过电源的电流C ．内外电路电阻之和D ．电荷运动一周所需要的时间答案：A3．某电阻两端电压为8V ，20s 通过的电荷为40C ，则此电阻为多大？20s 内有多少电子通过它的横截面积？答案： 3．4Ω 2.5×1020个4．有几节干电池串联，当移动10C 的电荷时非静电力做功为60J ，则串联干电池的总电动势是多大？若给一个用电器供电，供电电流为1A ，供电时间为10min ，则非静电力做功是多少？答案： 4．6V 3600J5．关于电流的方向，下列说法中正确的是( )A ．在金属导体中电流的方向是自由电子定向移动的方向B ．在电解液中，电流的方向为负离子定向移动的方向C ．无论在何种导体中，电流的方向都与负电荷定向移动的方向相反D ．在电解液中，由于是正负电荷定向移动形成电流，所以电流有两个方向答案：C 电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，故选项C 正确．6．如果在导体中产生了电流，则下列说法中正确的是( )A ．导体两端的电压为0，导体内部的场强不为0B ．导体两端的电压为0，导体内部的场强为0C ．导体两端的电压不为0，导体内部的场强不为0D ．导体两端的电压不为0，导体内部的场强为0答案：6．C 在导体内产生了电流，说明自由电荷在静电力的作用下发生定向移动，因此导体内部的场强不为零，导体两端的电压也不为零，选项C 正确．B档1．用干电池与电阻串联组成闭合电路，电路中的能量转换情况是：在干电池的内部，非静电力移送电荷做功，_________能转化为________能，正电荷从电源的正极经外电路、内电路再到电源正极绕行一周，电场力做功，________能转化为________能。

电源与电动势关系引言：电源是电路中的重要部分，它提供所需的电能，以便使电流得以流动。

电动势是电源的一个重要参数，它决定了电源的能力和性能。

电源与电动势紧密相关，它们相互影响并共同决定电路的行为。

本文将探讨电源与电动势的关系，并分析其应用和影响。

一、电动势的定义和含义电动势（Electromotive force，简称EMF）是指单位正电荷在电路中运动所受到的非电场力。

在闭合电路中，电源提供了一个电势差，使得电荷可以在回路中自由运动。

这个电势差就是电源的电动势。

电动势的单位是伏特（Volt），符号为E。

电动势本质上是电源内部的电能转换为电场能或者其他形式的能量的速率。

它代表了电源“推动”电荷移动的能力。

电动势可以简单理解为电源的电压，但它们并不完全相同。

电压用于描述电场中两点之间的电势差，而电动势则描述了电源提供的电势差。

二、电源与电动势的关系电源是提供电能的设备或装置，它能够在电路中维持电势差。

电源的类型很多，包括直流电源、交流电源、化学电池等。

无论电源的类型如何，它们的共同特点是能够提供电势差，驱动电荷在回路中运动。

电源的电动势决定了它的能力和性能。

电源的电动势越大，说明电源可提供更大的电势差和能量输出。

电源的电动势和内阻之间存在一定的关系，内阻越小，电源的电动势损失就越小，电能的转化效率就越高。

电源与电动势是相互影响的。

电源的内阻会导致一定的电压降，从而降低电源的电动势。

电动势的大小取决于电源内部的化学反应、电磁感应等机制。

电源的设计和优化需要考虑提高电动势和降低电源内阻。

在实际应用中，电源的电动势与所需的电路参数、负载特性等密切相关。

三、电源与电动势的应用电源和电动势在电路中扮演着重要的角色。

它们的应用广泛，涉及到各个领域的电子设备和系统。

1. 电子设备：各类电子设备都需要电源，以提供所需的电能。

电子产品通常配备锂电池、干电池或者充电器等电源设备。

2. 通信系统：无线通信系统中的基站、手机等设备都需要稳定的电源保证正常运行。

【课题】1.5 电源和电动势【教学目标】1、掌握什么是电源、电源力、电动势2、掌握电动势与电压的区别【教学重点】电动势【教学难点】电动势与电压的区别【课时安排】2课时．(90分钟) 总课时10【教学过程】电源力是存在于电源内部的，能使正电荷从负极源源不断地流向正极的一种非静电性质的力。

它的存在保证了正负极之间的电压不变，这样电路中才能有持续不变的电流。

B．电动势在电源内部，电源力不断地把正电荷从低电位点移动到高电位点。

在这个过程中，电源力要克服电场力做功，这个做功过程就是电源将其它形式的能转换成电能的过程。

对于不同的电源，电源力做功的性质和大小不同，为此引入电动势这个概念。

电动势是用来表征电源生产电能本领大小的物理量。

1、电动势定义：在电源内部，电源力把正电荷从低电位点（负极板）移动到高电位点（正极板）反抗电场力所做的功与被移动电荷的电荷量之比，叫做电源的电动势。

用公式表示为：（电源电动势定义式）（式1-6）式中 W——电源力移动正电荷所做的功，单位为焦[耳]，符号为J；Q——电源力移动的电荷量，单位是库[仑]，符号为C；E——电源电动势，单位是伏[特]，符号为V。

2、电源电动势的方向：电源电动势的方向规定为由电源的负极（低电位点）指向正极（高电位电）。

在电源内部的电路中，电源力移动正电荷形成电流，电流的方向是从负极指向正极；在电源外部电路中，电场力移动正电荷形成电流，电流方向是从电源正极流向电源负极.三、例题讲解略。

（见教材§1.5例题）五、作业布置第9页：1、2、3题6、教学后记【课题】1.6电阻和电阻定律【教学目标】1、掌握物质的分类2、什么是电阻、电阻的大小与哪些因素有关【教学重点】电阻定律【教学难点】电阻定律的应用【课时安排】2课时．(90分钟) 总课时12【教学过程】在温度不变时，一定材料制成的导体的电阻跟它的长度成正比，跟它的截面积成反比。

这个实验规律叫做电阻定律。

2、用公式表示（式1-7）式中ρ——电阻率，单位是欧[姆]米，符号为Ω·m，L——导体的长度，单位是米，符号为m；S——导体的截面积，单位是平方米，符号为㎡；R——导体的电阻，单位是欧[姆]，符号为Ω。

第49课时测定电源的电动势和内阻(试验提能课)[理清试验要点]一、试验目的1．测定电源的电动势和内阻。

2．加深对闭合电路欧姆定律的理解。

二、试验原理1．如图甲或乙所示，转变R的阻值，从电压表和电流表中读出几组I、U值，利用闭合电路的欧姆定律求出几组E、r值，最终分别算出它们的平均值。

2.用图像法来处理数据，在坐标纸上以I为横坐标、U为纵坐标，用测出的几组I、U 值画出U -I图像，如图丙所示，直线跟纵轴的交点的纵坐标表示电源电动势E的值，图线斜率的确定值即内阻r的值。

三、试验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺。

四、试验步骤1．电流表用0.6 A量程，电压表用3 V量程，按试验原理图连接好电路。

2．把变阻器的滑片移动到使阻值最大的一端。

3．闭合开关，调整变阻器，使电流表有明显示数并记录一组数据(I1，U1)。

用同样方法测量出六组I、U 的值。

填入表格中。

组数物理量第1组第2组第3组第4组第5组第6组U/VI/A4.断开开关，拆除电路，整理好器材。

五、数据处理1．公式法联立六组对应的U、I数据，满足关系式U1＝E－I1r、U2＝E－I2r、U3＝E－I3r、…，让第1式和第4式联立方程，第2式和第5式联立方程，第3式和第6式联立方程，这样解得三组E、r，取其平均值作为电池的电动势E和内阻r。

2．图像法在坐标纸上以路端电压U为纵轴、干路电流I为横轴建立U I坐标系，在坐标平面内描出各组(I，U)值所对应的点，然后尽量多地通过这些点作一条直线，不在直线上的点大致均匀分布在直线两侧，则直线与纵轴交点的纵坐标值即是电池电动势的大小(一次函数的纵轴截距)，直线的斜率确定值即为电池的内阻r，即r＝⎪⎪⎪⎪ΔUΔI。

六、误差分析1．偶然误差(1)由于读数不准和电表线性不良引起误差。

(2)用图像法求E和r时，由于作图不精确造成误差。

(3)测量过程中通电时间过长或电流过大，都会引起E、r变化。
