ZYX45隔绝式压缩氧气自救器使用说明
（图一）将佩戴的自救器移至身体的正前面 (图二)拉开自救器自救器封口带并取下上盖
(图三)展开气囊，注意气囊不能扭折。
(图四)把口具放入口中，口具片应放在唇和下齿之
间，牙齿紧紧咬住牙垫，紧闭嘴唇，使之具有可靠的气
密性。
(图五)逆时针转动氧气开关手轮， （图六)把鼻夹弹簧扳开，将鼻垫准确的夹 打开氧气瓶开关（必须完全打开）， 住鼻孔，用嘴呼吸。
使用时如果看见气囊 用手指按动补气压板，使气囊迅速 在呼完气后仍不太鼓或吸气有憋气感时，
鼓起。
应及时用手指按动补气压板向气囊补气，直到气囊鼓
起；也可用力吸气，气囊吸瘪后，补气压板压迫补气杆，也会自
动补气。
(图七)撤离灾区。
Zyx45隔绝式压缩氧自救器使用方法
z－自救器y－氧气 x-循环式45－使用45分钟一．使用的方法
（1）、将自救器从佩带时的腰部移到身体的正前面。
（2）、用手解开上、下外壳了两边的挂钩，将上壳提起，使它与下壳脱离。
完成自救器的启封。
（3）、将口具放在嘴唇与牙齿之间，牙齿紧紧咬住口具牙垫，使人体口腔与口具之间的气密。
（4）、打开氧气瓶，按动补气压板，气囊鼓起后，停止手动补气，迅速掰开弹簧，用鼻夹夹住鼻子的两侧，用嘴通过口具呼
吸。
（5）、如定量供气不足时，可以按动补气压板，气囊鼓起后，停止手动补气，不能长时间按压手动补气。
（30秒钟完成）二．考核方法和内容（10）
1）会正确使用和佩带自救器，不会佩带该项无分。
2）对各部件名称应知应会，操作程序错或颠到；每人次扣1分。
颠到程序扣2分，少做程序扣2分。
3）在30秒钟内完成，程序完成计10分，超时扣3分。
三．考核组
××××××××××××
使用方法
⑴、将自救器背在肩上或挂在皮带上
⑵、打开上外壳。
⑶、拉出并整理好气囊。
⑷、将口具放入口中，口具片放在唇齿之间，牙齿咬住牙垫，紧闭嘴唇。
⑸、反时针打开氧气瓶开关。
⑹、用拇指按动补气压板，至氧气冲满气囊。
⑺、气囊鼓起时，马上用鼻夹将鼻子夹住。
⑻、调整呼吸频率，迅速撤离灾区。

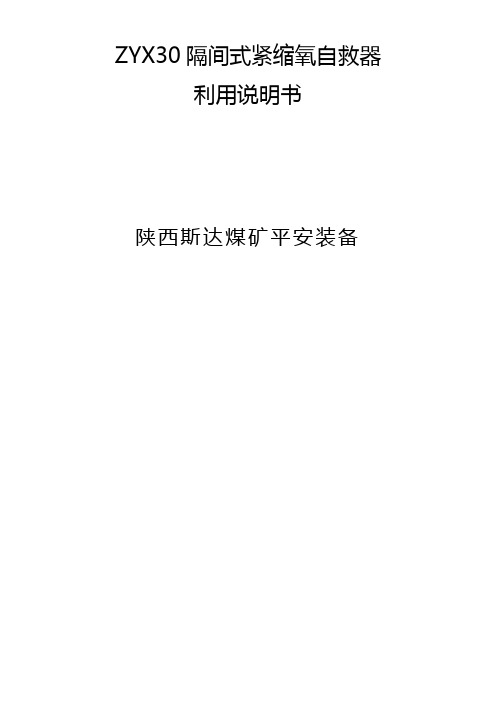

ZYX30隔间式紧缩氧自救器利用说明书陕西斯达煤矿平安装备ZYX30隔间式紧缩氧自救器利用说明书一、概述1、用途及适用范围ZYX30隔间式紧缩氧自救器（以下简称自救器）是一种利用医用紧缩氧气为气源，隔间闭路循环式个人呼吸爱惜器。
要紧用于煤矿或环境空气发生有毒有害气体污染及缺氧窒息性灾害时，现场人员迅速佩带，爱惜正常呼吸逃离灾区。
二、特点1）采纳了双回路循环的呼吸方式，即呼、吸各为单向通道，与往复呼吸方式（指呼、吸气流皆通过吸收剂）相较，其优势是阻力小、无粉尘吸入，不呛人，吸气温度低，舒适，平安靠得住。
2）具有三种供氧方式：定量供氧、自动补给供氧和手动补给供氧。
大大提高了呼吸爱惜的平安靠得住性。
3）充填氧气、改换吸收剂、爱惜修理简便。
4）防护时刻长，便于自救。
5）体积小、重量轻，便于携带。
6）可反复利用，利用本钱低。
7）压力指标观看直观、便于利用。
3、型号的组成及其代表意义额定防护时间：循环式压缩氧自救器4、利用环境条件自救器在以下环境中利用能靠得住的起到爱惜作用：——气体及含量：CO （0～10）% ；SO2（0～2）% ；H2S （0～1）% ；NO2（0～1）% ；CO2（0～100）%；CH4（0 ～100）% ；N2（0～100）%；浮尘在10g /m3以下。
——大气压力：（70～125）kPa；——相对湿度：（0～98）% （25℃）；——温度：-10℃～+40℃。
5、产品执行标准：AQ1054-2020隔间式紧缩氧气自救器。
二、结构特点及工作原理1、结构（见图1）1 上壳组2 气囊组3 呼吸管组4清净罐组5药剂 6 背带组7 背带环8 氧气瓶9 减压阀组10氧气压力表11 氧气瓶支架12支架螺母13 底盖14底盖密封圈15左封口带组16 右封口带组17 锁扣带组图1 ZYX30隔间式紧缩氧自救器结构图二、工作原理自救器使历时，逆时针转动气瓶开关2，高压氧气从氧气瓶1通过减压阀3减压，以≥min的流量进入气囊8。
Z Y X45隔绝式压缩氧
气自救器使用方法-CAL-FENGHAI.-(YICAI)-Company One1
ZYX45隔绝式压缩氧气自救器使用方法
一、使用方法
1、将自救器移到前面。
2、扳开挂钩取下上盖，展开气囊。
3、取下口具塞，把口具放入唇齿之间，咬住牙垫紧闭嘴唇。
4、打开气瓶开关，然后按动补气压板。
气囊迅速鼓起。
5、将鼻夹弹簧拉开，用鼻夹垫夹住鼻子，用口呼吸，迅速撤离灾区。
二、使用注意事项
1、使用时保持沉着，在呼气和吸气时都要慢而深（即深呼吸）。
在后期，吸气温度略有上升属正常现象。
2、如见气囊在呼气时不太鼓或吸气时有点憋，应按动补气压板向气囊补气。
三、保养、维护
1、每天要检查自救器外部有无损伤，观察压力表的示值不得低于18Mpa。
如低于18Mpa应及时补气，如果压力下降快应送专业人员检修。
2、清净罐装有二氧化碳吸收剂，二氧化碳吸收剂有效期为二年。
二年后必须更换二氧化碳吸收剂。
3、自救器每次使用后，应送专业人员对口具、气囊进行清洗、消毒、晾干，重新对氧气瓶充气，更换二氧化碳吸收剂，组装好，检查合格后，可以使用。
四、运输、贮存
1、运输时不能和油类、腐蚀性化学药品混装，并要求有防日晒和防雨措施。
2、产品贮存在通风良好库房内。
距热源不得少于1m, 库内温度在5~40℃，不能与油类、腐蚀性药剂、气体、蒸汽等混放。
注明：二氧化碳吸收剂，氢氧化钙符合MT454的规定。
隔绝式压缩氧自救器产品使用说明书执行标准： MT 711-1997版本号： VER1.0出版日期： 2007年1月感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
警告1、使用本产品前请详细阅读产品使用说明书，并严格按照使用说明书之要求对产品各项指标进行检验、使用、操作维护、保养。
2、产品使用、贮存、运输应远离火源。
3、各零部件严禁油污。
4、禁止替代、更改添加或遗漏零部件，只允许使用本公司提供的零件。
5、要清楚压缩氧的危险性。
在有明火或火花的场合严禁打开氧气瓶阀。
6、开启气瓶开关应缓慢进行，否则突然释放的高压氧气会起火或爆炸。
7、严禁未经过专业训练的人员拆卸、装配、操作、使用本产品。
8、在更换氢氧化钙和充填氧气时应按规定执行。
目录一、概述 (1)二、结构特征与工作原理 (1)三、技术性能 (4)四、使用与操作 (4)五、使用注意事项 (6)六、日常维护与保养 (6)七、故障分析与排除 (7)八、运输与贮存 (7)九、开箱及检查 (7)十、售后服务 (7)十一、成套性 (8)一、概述1、产品主要用途及适用范围 186史娟6076中煤1557压缩氧自救器主要用于煤矿井下或环境空气发生有毒气体污染及缺氧窒息性灾害时，现场人员迅速佩戴，保护佩戴人员正常呼吸讯速逃离灾区实现自救。
本自救器主要适用于下述场合：1）可供煤矿井下作业人员在发生瓦斯突出、爆炸、井下环境空气被有害气体污染等灾害性事故时，以及救护人员在呼吸器发生故障时迅速撤离灾区使用。
2）可供化工部门在对设备进行简单维护以及有毒有害气体逸出时使用。
3）可供石油开采作业时，天然气及其它有毒气体大量突出时使用。
4）可装备在现代化高层建筑中，当发生灾害性火灾、二氧化碳严重污染环境时，供遇难人员佩戴逃生和待救时使用。
5）也可供其它部门在有毒有害气体或缺氧环境中使用。
2、产品特点1）本系列压缩氧自救器采用了人体呼吸系统与外界环境完全隔绝，可以有效防止各种有毒有害气体侵入人体呼吸系统，能满足遇险人员快速逃生时使用。
正安防爆ZYX45隔绝式压缩氧气自救器说明ZYX45隔绝式压缩氧气自救器产品简介：有效防护时间45分钟。
一,概述1,产品主要用途及适用范围ZYX45隔绝式压缩氧自救器主要用于煤矿井下或环境空气发生有毒气体污染及缺氧窒息性灾害时,现场人员迅速佩戴,保护佩戴人员正常呼吸讯速逃离灾区实现自救。
本自救器主要适用于下述场合：1）可供煤矿井下作业人员在发生瓦斯突出,爆炸,井下环境空气被有害气体污染等灾害性事故时,以及救护人员在呼吸器发生故障时迅速撤离灾区使用。
2）可供化工部门在对设备进行简单维护以及有毒有害气体逸出时使用。
3）可供石油开采作业时,天然气及其它有毒气体大量突出时使用。
4）可装备在现代化高层建筑中,当发生灾害性火灾,二氧化碳严重污染环境时,供遇难人员佩戴逃生和待救时使用。
5）也可供其它部门在有毒有害气体或缺氧环境中使用。
2,ZYX45隔绝式压缩氧气自救器产品特点1）本系列压缩氧自救器采用了人体呼吸系统与外界环境完全隔绝,可以有效防止各种有毒有害气体侵入人体呼吸系统,能满足遇险人员快速逃生时使用。
2）采用了循环呼吸方式,人呼出的气体通过CO2吸收剂,把CO2吸收掉,而余下的气体和减压器输出的氧气进入气囊,通过口具吸入人体肺部。
与往复式呼吸方式（指呼,吸气流皆通过吸收剂）相比,其优点是阻力小,无粉尘吸入,不呛人,吸气温度低,舒适,安全可靠。
3）具有三种供氧方式：定量供氧,自动补给供氧和手动补给供氧。
大大提高了呼吸保护的安全可靠性。
4）采用了先进的减压原理,体积小,重量轻,工作稳定可靠,拆装十分方便。
5）充氧气,装吸收剂方便,维护,修理简单。
可重复使用,成本低廉。
3 ,ZYX45隔绝式压缩氧气自救器产品型号及其含义根据MT∕T 154.10—1996的要求,产品的型号意义如下ZYX45Z:自救器Y:压缩氧X:循环式45:防护时间45分钟。
4,产品执行标准本产品执行AQ1054-2008标准。
产品所用氧气瓶执行GB5099-94标准；氧气符合GB8982-1998的要求；二氧化碳吸收剂执行MT454-2008标准；压力表符合GB/T1226-2001标准。
ZYX-45隔绝式压缩氧自救器
命名方式
Z ：自救器
Y：压缩氧
X：循环式
45：额定防护时间45分钟
使用方法：
1、将自救器由身体侧面移至正前面
2、去除铅封，拉开自救器两侧的塑料挂钩并取下上盖
3、展开气囊
4、将口具放入口中，咬紧牙垫
5、逆时针转动氧气瓶开关手轮，以打开氧气，然后按压补气压板，使气囊迅速鼓起
6、用鼻垫夹住鼻子，用嘴呼吸
注意事项：
1、使用中如果看见气囊在呼完气后仍不鼓起或吸气有憋气感时，应及时用手按压补气压板补气，直至气囊鼓起；也可用力吸气，气囊西瘪后，补气压板压迫补气杆，也会自动补气
2、使用时保持沉着，在吸气和呼气时都要慢而深（即深呼吸）
3、使用中吸气温度属正常现象。
ZYX系列隔绝式压缩氧气自救器
产品使用说明书
1 概述
1.1产品特点
本产品是以高压容器充填压缩氧气作为氧气源的再生隔绝式自救器，人体呼吸系统内部与外界隔绝，可以防止外界各种有毒有害气体进入人体，能满足遇险人员逃生时使用。
具有性能可靠、稳定，重量轻、体积小、携带方便等特点。
1.2主要用途及适用范围
本产品主要在矿井或其他环境空气发生有毒气体污染及缺氧窒息性灾害时，现场人员及时佩戴，保护人员正常呼吸并逃离灾区。
1.3使用环境条件：大气压力70—125kpa；相对湿度0—100%；湿度-10—40℃
1.4本产品执行AQ 1054-2008标准
2 结构特征与工作原理
2.1 产品型号：
Z————自救器
Y————压缩氧
X————循环式
45（30或60）————额定防护时间45min（30或60）
2.2产品结构
自救器主要有高压系统、呼吸系统及二氧化碳过滤系统组成;
高压系统：氧气瓶、氧气瓶开关、减压器和压力表等。
呼吸系统：口具、鼻夹、呼吸软管、气囊、排气阀和呼吸阀组成。
过滤系统：清净罐内装入定量符合标准的二氧化碳吸收剂组成。
平时所有系统装置在上盖与下壳中，通过上盖的观察窗可以清楚看到氧气瓶的压力值，下壳上有皮带环和背带，使用者可携带在矿工皮带上或斜跨在肩膀上。
2.3工作原理
吸气时氧气从气囊13、呼吸阀15、口具16进入人体。
呼气时气体经过呼吸阀15，呼气管14进入清净罐20内装的吸收剂吸收，余下的氧气进入气囊。
如此往复完成人的呼吸循环。
人体呼吸与外界大气完全隔绝。
如果呼吸系统内的气压超过一定值，气体将从排气阀12排出
3技术特性
3.1三种供养方式（定量、自动、手动供养），有效提高呼吸呼吸保护的安全可靠性。
3.2防护时间：
功率22W（中等劳动强度）45min（ZYX45型），30min（ZYX30型），60min（ZYX60型）
3.3氧气瓶：
储气量≥８０Ｌ（ＺＹＸ４５型），≥６０Ｌ（ＺＹＸ型），≥１００Ｌ（ＺＹＸ６０型），额定压力：２０ＭＰａ
3.4供养方式：定量供养：≥1.2L/min，自（手）动供养：≥60L/min 3.5自动排气压力：150—300Pa
4尺寸、重量
外形尺寸：225mm*190mm*95mm（ZYX45型、ZYX60型），170mm*180mm*93mm（ZYX45型）
携带重量：1.95kg（ZYX45型），2.3kg（ZYX60型），1.6kg（ZYX30型）
5使用、操作
5.1平时将自救器斜跨于肩上，应避免强烈冲击，严禁任意打开上盖或当坐垫。
5.2使用时将自救器放于胸前，捏开挂钩1去下下盖，展开气囊；
5.3把口具16放入口中。
口具片应放在唇和齿之间，牙齿紧咬住牙垫紧闭嘴唇；
5.4逆时针转动开关手轮6，然后用手指按动补气压板18，气囊迅速鼓起后停止补气，将鼻夹17夹住鼻翼，使鼻孔闭合，用嘴均匀深呼吸，严禁跑步；
5.5使用时如果看见气囊在呼气后人不太鼓起或吸气时有些憋，应及时向气囊补气。
可按动补气压板18，气囊鼓起后停止补气。
也可用力吸气，气囊吸瘪后补气压板压迫补气杆自动补气。
6故障分析与排除
故障现象原因分析排除方法备注
开盖佩戴后无气
瓶阀未打开开启瓶盖逆时针转动手轮
气瓶无气气瓶充气观察压力表
开启瓶阀后大流量一直充气补气压板压迫补
气杆
整理气囊
补气压板竖立放
置
手按压住补气杆
手离开气囊握住
罐体
开启瓶阀后定量供养量偏小定量孔堵塞
清理或更换定量
孔
灌装的药剂须筛
去粉面，定期更换
药剂
呼吸阻力太大呼气管缠绕整理、展开气囊注意含口具方向
防护时间不足气瓶充气压力不
足
充气压力达到要
求
20Mpa
二氧化碳吸收剂
不足或过期
装足药剂或定期
更换
购买专业厂家产
品
气囊无法贮存气
气囊破损粘补或更换气囊
气囊上的胶圈未
完全挂在减压器
的环境内
完全挂在减压器
环槽内
7注意事项
7.1携带自救器前，观察压力表的指示值不得低于18Mpa，使用时随时查看压力值，以掌握用氧情况及撤离的时间。
7.2清净罐内装有二氧化碳吸收剂须定期更换（一般为3个月）。
否则由于吸收剂失效，将会导致二氧化碳中毒事故。
7.3在氧气瓶充装以及其他操作环节中，严禁接触明火或被油脂污染。
否则，将会导致燃烧等事故。
7.4请勿无故开启，磕碰及坐压自救器。
7.5使用时注意保持口具和鼻夹，保证其不漏气和不脱落。
7.6逃生过程中，严禁拿出口具说话，严禁奔跑。
7.7使用前应进行使用培训。
7.8使用时应沉着，在呼气时要慢而深，口与罐体保持距离以免呼气软管打折，使用后期清净灌温度略有上升为正常。
7.9使用时应防止利器刺伤，划破气囊，自救器有效期未3年。
8保管、维护
8.1应经常定期检查自救器
8.2观察压力表气压，保证足够压力，氧气不足应及时充氧或更换气瓶组。
拧下压帽19拔出气瓶，卸下减压器5便可对氧气瓶充氧，压力20Mpa，高压氧气瓶要用专用氧气充填泵充填，充装的氧气应符合GB8982-2009<医用氧气>的规定。
8.3定期检查产品定量供氧及大流量供氧情况，及时更换故障瓶阀或减压器。
8.4定期检查产品气囊是否有破损、粘连、老化等现象并及时更换。
8.5定期（一般为3个月）更换颗粒状二氧化碳吸收剂。
更换专业厂家生产的颗粒状二氧化碳吸收剂，其性能指标符合MT454-2008《压缩氧气呼吸器和压缩氧自救器用二氧化碳吸收剂氢氧化钙技术条件》的规定。
二氧化碳吸收剂用筛子将其粉面筛离，装填时边震动边添加药量不少于480g，装实后盖上底盖21.
8.5在充填完二氧化碳吸收剂和氧气后进行组装，注意：安装气囊内的呼气软管14时不能扭曲，否则可能使呼气气路阻断或阻力增加；减压器拧紧在开关8上，气囊上的胶圈完全挂在减压器的环槽内。
8.6装备完后应对呼吸系统进行气密校验。
8.7装配合盖：装上盖前先拿住口具16使气囊平整折叠，不要遮住压力表，口具的开口应朝上，注意补气压板须竖立放置，轻扣合上盖，检查扣盖是否严密，勿压住气囊。
8.8自救器一经使用，即使未用到额定防护时间，都必须重新充装和
检验。
9运输
9.1运输时不能和油类、腐蚀性化学药品混装，并要求有防日晒和防雨措施
9.2本产品应贮存在通风良好的干燥库房内。
温度在-10—40℃范围内，要远离热源，不能与易燃、油类、腐蚀物品混放，定期对氧气瓶进行检查。
