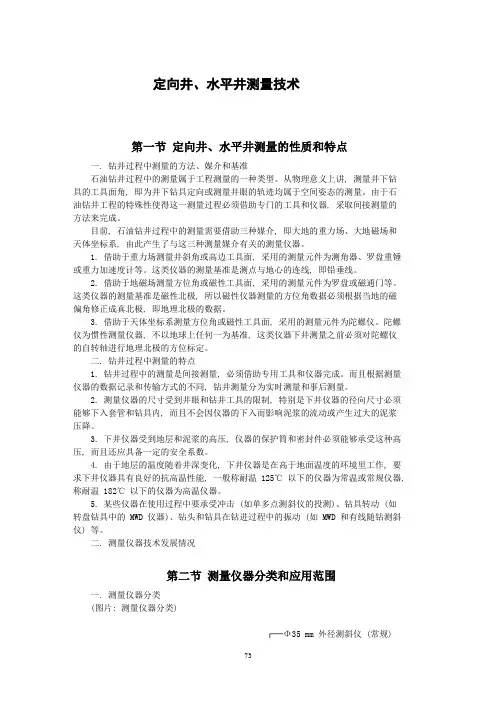

定向井、水平井测量技术第一节定向井、水平井测量的性质和特点一. 钻井过程中测量的方法、媒介和基准石油钻井过程中的测量属于工程测量的一种类型。
从物理意义上讲, 测量井下钻具的工具面角, 即为井下钻具定向或测量井眼的轨迹均属于空间姿态的测量。
由于石油钻井工程的特殊性使得这一测量过程必须借助专门的工具和仪器, 采取间接测量的方法来完成。
目前, 石油钻井过程中的测量需要借助三种媒介, 即大地的重力场、大地磁场和天体坐标系, 由此产生了与这三种测量媒介有关的测量仪器。
1. 借助于重力场测量井斜角或高边工具面, 采用的测量元件为测角器、罗盘重锤或重力加速度计等。
这类仪器的测量基准是测点与地心的连线, 即铅垂线。
2. 借助于地磁场测量方位角或磁性工具面, 采用的测量元件为罗盘或磁通门等。
这类仪器的测量基准是磁性北极, 所以磁性仪器测量的方位角数据必须根据当地的磁偏角修正成真北极, 即地理北极的数据。
3. 借助于天体坐标系测量方位角或磁性工具面, 采用的测量元件为陀螺仪。
陀螺仪为惯性测量仪器, 不以地球上任何一为基准, 这类仪器下井测量之前必须对陀螺仪的自转轴进行地理北极的方位标定。
二. 钻井过程中测量的特点1. 钻井过程中的测量是间接测量, 必须借助专用工具和仪器完成。
而且根据测量仪器的数据记录和传输方式的不同, 钻井测量分为实时测量和事后测量。
2. 测量仪器的尺寸受到井眼和钻井工具的限制, 特别是下井仪器的径向尺寸必须能够下入套管和钻具内, 而且不会因仪器的下入而影响泥浆的流动或产生过大的泥浆压降。
3. 下井仪器受到地层和泥浆的高压, 仪器的保护筒和密封件必须能够承受这种高压, 而且还应具备一定的安全系数。
4. 由于地层的温度随着井深变化, 下井仪器是在高于地面温度的环境里工作, 要求下井仪器具有良好的抗高温性能, 一般称耐温 125℃以下的仪器为常温或常规仪器, 称耐温 182℃以下的仪器为高温仪器。
5. 某些仪器在使用过程中要承受冲击 (如单多点测斜仪的投测)、钻具转动 (如转盘钻具中的 MWD 仪器)、钻头和钻具在钻进过程中的振动 (如 MWD 和有线随钻测斜仪) 等。
定向井和水平井钻井技术定向钻井就是“使井眼按预定方向偏斜，钻达地下预定目标的一门科学技术”。
实际钻井的定向井井眼轴线是一条空间曲线。
钻进一定的井段后，要进行测斜，被测的点叫测点。
两个测点之间的距离称为测段长度。
每个测点的基本参数有三项：井斜角、方位角和井深，这三项称为井身基本参数，也叫井身三要素。
1．测量井深：指井口至测点间的井眼实际长度。
2．井斜角：测点处的井眼方向线与重力线之间的夹角。
3．方位角：以正北方向线为始边，顺时针旋转至方位线所转过的角度，该方向线是指在水平面上，方位角可在0—360°之间变化。
我们根据钻井用到的惯性产品的技术进行总结，分析各个技术中使用惯性陀螺及加速度计的优势，最后给出适合钻井技术的惯性产品。
一、井眼轨迹控制技术井眼轨迹控制的内容包括：优化钻具组合、优选钻井参数、采用先进的井下工具和仪器、利用计算机进行井眼轨迹的检测预测、利用地层的方位漂移规律、避免井下复杂情况等等。
轨迹控制贯穿钻井作业的全过程，它是使实钻井眼沿着设计轨道钻达靶区的综合性技术，也是定向井施工中的关键技术之一。
井眼轨迹控制技术按照定向井的工艺过程，可分为直井段、造斜段、增斜段、稳斜段、降斜段和扭方位井段等控制技术。
我们根据造斜段所需要的测斜仪进行分析。
根据测斜仪器的种类不同，分为四种定向方式：1．单点定向此方法只适用造斜点较浅的情况，通常井深小于1000米。
因为造斜点较深时，反扭角很难控制，且定向时间较长。
施工过程如下：（l）下入定向造斜钻具至造斜点位置（注意：井下马达必须按厂家要求进行地面试验）。
（2）单点测斜，测量造斜位置的井斜角，方位角，弯接头工具面；（3）在测斜照相的同时，对方钻杆和钻杆进行打印，并把井口钻杆的印痕投到转盘面的外缘上，作为基准点；（4）调整工具面（调整后的工具面是：设计方位角+反扭角）。
锁住转盘、开泵钻进；（5）定向钻进。
每钻进2～4个单根进行一次单点测斜，根据测量的井斜角和方位角及时修正反扭矩的误差，并调整工具面；（6）当井斜角达到8～10度和方位合适时，起钻换增斜钻具，用转盘钻进。
定向井及水平井基础知识介绍概述在石油勘探与开发中，为了更有效地获取地下资源，定向井和水平井技术日益被广泛应用。
本文将介绍定向井和水平井的基础知识，包括定义、优势、应用领域和技术特点等内容。
定向井的定义和优势定向井是指在垂直井的基础上，在一定深度范围内以一定倾角钻孔，旨在钻探具有特定目标的井筒。
与传统垂直井相比，定向井有以下优势： - 可钻入地下难以进入的地质层； - 可减少钻井长度，降低成本； - 可提高油井产能； - 可通过改变井眼轨迹实现水平产量。
定向井的应用领域定向井技术在石油勘探与生产中有着广泛的应用，主要包括以下几个领域： 1.增产：通过定向井技术，可达到增加油井产能的目的，提高石油开采效率。
2. 增储：将定向井开入储层可增加有效储集层面积，提高储层有效厚度。
3. 保护环境：通过定向井技术可以减少地表受到的损害，降低对环境的影响。
定向井的技术特点定向井技术具有以下技术特点： 1. 井眼轨迹可以根据地质条件和开采需求调整，灵活性高。
2. 需要精准的测量和导向技术，以确保井眼轨迹的准确性。
3. 钻井难度较大，需要高级的钻井设备和技术支持。
4. 通常需要配合水平井技术，实现更有效的油井开采。
水平井的定义和优势水平井是指在总长度相对较长、倾角相对较小的井筒中的一段呈水平或近水平方向前行的油气井。
与垂直井相比，水平井有以下优势： - 可以在储层中水平方向上穿过多个裂缝或孔隙，提高采收率。
- 可以减缓井底流体速度，减少持液力，降低油井产能。
- 可以有效控制油井生产，避免地层压力过快下降。
水平井的应用领域水平井技术主要应用于以下几个领域： 1. 大垂深气藏开发：通过水平井技术，可以有效提高气藏的采收率。
2. 高含水期油田的开发：水平井技术有助于提高油田的开发效率。
3. 多重边际储层的解决：适用于有多层油气藏交错分布的地质构造。
水平井的技术特点水平井技术具有以下技术特点： 1. 需要精确的测量和控制技术，以确保水平段的准确布置和有效开发。
定向及水平井简介xx年xx月xx日CATALOGUE目录•定向及水平井概述•定向及水平井的分类与技术要求•定向井与水平井的施工流程•定向及水平井的应用场景与案例分析•定向及水平井的优缺点分析•定向及水平井的发展趋势与展望01定向及水平井概述按照事先设计的轨迹和方位钻达目的层的钻井方法。
可分为直井、斜井和丛式井。
定义与特点定向井井斜角达到或接近90°，井眼轨迹在油层中沿水平方向延伸的钻井方法。
水平井提高油井产能、降低开发成本、提高原油采收率、保护环境和减少污染。
特点定向及水平井的起源与发展20世纪60年代，由于定向磁性仪器和陀螺仪的出现，定向钻井技术得到了广泛应用。
20世纪80年代，水平井技术得到了快速发展，成为高效开发油气资源的重要手段。
定向井起源于19世纪末，由John Goodwin和J. Hoover提出。
0102定向及水平井的应用范围广泛应用于油气田开发、地热、水文工程、矿山工程、城市工程等领域。
定向及水平井的优势•提高油井产能：水平井能够穿过多层油藏，提高单井产能。
降低开发成本水平井可以大幅度减少所需的井数，降低开发成本。
提高原油采收率水平井能够更好地适应油藏特征，提高原油采收率。
保护环境减少对地表和植被的影响，减少对生态环境的破坏。
定向及水平井的应用范围与优势03040502定向及水平井的分类与技术要求单靶定向井、多靶定向井按照井底靶点个数增斜定向井、降斜定向井、S型定向井按照轨迹形状浅井定向井、中深井定向井、深井定向井按照钻井完钻深度浅水平井、中深水平井、深水平井按照完钻深度单靶水平井、多靶水平井按照靶点个数直平井、增斜平井、降斜平井、S 型平井按照轨迹形状定向及水平井的钻井技术要求钻头选型与优化根据地层特点选择合适的钻头类型和尺寸掌握地层特点了解地层岩性特征、力学性质和钻遇率等因素轨迹设计与控制利用计算机钻井设计软件进行轨迹设计，并通过钻进参数调整和辅助设备操作实现轨迹精确控制应对复杂情况定向及水平井钻进过程中需应对各种复杂情况，如地层出水、漏失、垮塌等现象，需采取相应的技术措施钻具组合选择与优化选用合适的钻具组合，包括钻杆、钻铤、稳定器等，并优化组合配置，以实现钻进高效、安全的目的03定向井与水平井的施工流程地质资料收集和分析对目标油田的地质资料进行详细收集和分析，包括地层分布、岩性、地应力等。
定向井、水平井基本术语1、井深：指井口（转盘面）至测点的井眼实际长度，人们常称为斜深。
国外称为测量深度（Measure Depth）。
2、测深：测点的井深，是以测量装置（Angle Unit）的中点所在井深为准。
3、井斜角：该测点处的井眼方向线与重力线之间的夹角（见图 1.2）。
•井斜角常以希腊字母α表示，单位为度。
4、井斜方位角：是指以正比方位线为始边，顺时针旋转至井斜方位线所转过的角度（见图1.3）。
•井斜方位角常以希腊字母Φ表示，单位为度。
实际应用过程中常常简称为方位角。
图1.1磁偏角示意图5、磁方位角：磁力测斜仪测得的井斜方位角是以地球磁北方位线为准的，称磁方位角。
6、磁偏角：磁北方位线与真北方位线并不重合，两者之间有一个夹角，这个夹角称为磁偏角。
磁偏角又有东磁偏和西磁偏角之分，当磁北方位线在正北方位线以东时，称为东偏角；当磁北方位线在正北方位线以西时称为西偏磁偏角。
•进行磁偏角校正时按以下公式计算：00真方位角＝磁方位角＋东偏磁偏角真方位角＝磁方位角－西偏磁偏角7）井斜变化率：是指井斜角随井深变化的快慢程度，常以Kα表示，•精确的讲井斜变化率是井斜角度（α）对井深（L•）的一阶导数。
dαKα＝───dL井斜变化率的单位常以每100米度表示。
8）井深方位变化率：实际应用中简称方位变化率，•是指井斜方位角随井深变化的快慢程度，常用KΦ表示。
计算公式如下：dΦＫΦ＝───dL井斜方位变化率的单位常以每100米度进行表示。
9）全角变化率（狗腿严重或井眼曲率）：从井眼内的一个点到另一个点，井眼前进方向变化的角度(两点处井眼前进方向线之间的夹角），该角度既反映了井斜角度的变化又反映了方位角度的变化，通常称为全角变化值。
•两点间的全角变化值γ相对与两点间井眼长度ΔL变化的快慢及为全角变化率。
用化式表达如下：γＫ＝───ΔL实际钻井中，井眼曲率的计算方法：目前计算井眼曲率的方法有很多。
有公式法、查表法、图解法、查图法和尺算法五种。
随钻测井技术在水平井中的应用发表时间：2008-12-10T09:50:13.700Z 来源：《黑龙江科技信息》供稿作者：杨显敬许孝顺[导读] 随钻测井技术能够将井眼轨迹控制在油层的最佳位置，极大地提高了水平井的成功率，特别是使薄油层和边底水等难以动用的储量得到经济有效地开发。
摘要：随钻测井技术能够将井眼轨迹控制在油层的最佳位置，极大地提高了水平井的成功率，特别是使薄油层和边底水等难以动用的储量得到经济有效地开发。
关键词：随钻测井(LWD)；水平井；井眼轨迹；井斜角;B64-28KH井水平井技术是20世纪最重要的钻井技术之一，能提高石油勘探开发效果、油井产量和油藏采收率。
近年来，随着随钻测井技术的发展和应用，水平井技术进一步完善。
实践证明，随钻测井技术能够将井眼轨迹控制在油层的最佳位置，极大地提高了水平井的成功率，特别是使薄油层和边底水等难以动用的储量得到经济有效地开发。
随着油田勘探开发难度的不断增加，该项技术将得到更加广泛的应用。
1 随钻测井技术简介随钻测井就是在钻进作业的同时，实时测取地质参数，并绘制出各种类型的测井曲线，作为地质人员进行地质分析的依据。
由于是实时测量，地层暴露时间短，因此，测井曲线是在地层液体有轻微入侵甚至没有入侵的情况下获得的，与电缆测井相比，更接近地层的真实情况。
在必要的情况下，还可以将随钻地质测井曲线与电缆测井曲线进行对比，获得地层被流体侵入的实际资料，为地层液体的特性分析提供帮助。
随钻测井提供的实时地质参数数据，可以帮助现场人员对将要出现的地层变化做出准确的判断。
在水平井钻井中，配合定向参数测量，可以准确地控制井眼轨迹穿行于储层中的最佳位置，有效地回避油/气和油/水界面，从而显著提高钻井效率，缩短钻井周期，从整体上降低钻井成本。
利用这一技术可以大幅度地提高单井产量和储层采收率。
目前国内使用较多的是从贝克休斯公司引进正脉冲LWD(LOGGING While Drilling)无线随钻地质参数测量仪。
