架线式电机车工作原理
架线式电机车是一种使用架空电缆供电的电动车辆。
它的工作原理可以简要描述如下：
1. 供电系统：架线式电机车通过架空的电缆接受电力供应。
通常，电缆由电力线路提供直流或交流电源，并通过接触轨来将电力传输到电机车的驱动系统。
2. 电机和传动系统：架线式电机车通过电动机和传动系统实现车辆的运动。
电机通常是直流电机，在电力供应的情况下，电流通过电机的转子产生磁场，导致转子转动。
传动系统将电机的转动转化为车轮的运动力，从而推动车辆前进。
3. 控制系统：架线式电机车的控制系统负责监测和调节车辆的运动。
它可以控制电机的转速和方向，以及实现车辆的加速和制动。
控制系统通常由电子控制单元（ECU）和相应的传感器组成，用于检测车辆的速度、加速度、转向等参数。
4. 辅助设备：架线式电机车可能还配备了一些辅助设备，如制动系统、照明灯、仪表板等。
这些设备通过供电系统接收电力，从而实现车辆的安全性和功能性。
总的来说，架线式电机车通过架空电缆供电，利用电机和传动系统实现车辆的运动，通过控制系统监测和调节车辆的运动，配备辅助设备来提高车辆的安全性和功能性。
这种工作原理使得架线式电机车在城市公共交通领域具有较高的效率和环保性。
简述架线式电机车的供电运行原理
架线式电机车是一种利用架空线路供电的电动车辆。
它的供电运行原理主要包括以下几个方面：
1. 架空线路供电：架线式电机车通过接触网和集电弓的连接，将架空线路的电能传输到车辆上。
集电弓负责与接触网接触，将电能传输到车辆的电气设备。
2. 牵引系统：架线式电机车的牵引系统由电动机、传动装置和车轮等组成。
电动机接受来自电源的电能，通过传动装置将电能转化为机械能，驱动车轮旋转，从而实现车辆的牵引。
3. 控制系统：架线式电机车的控制系统包括车辆控制装置、集电弓控制装置等。
车辆控制装置用于控制电动机的启动、停止、调速等操作。
集电弓控制装置用于控制集电弓的升降以及与接触网的接触力。
4. 辅助电源：架线式电机车还需要一些辅助电源，如照明电源、空调电源等，以供给车辆内部的非牵引设备使用。
这些辅助电源一般由车辆自带的电池或通过变压器将架空线路的电能转化为所需的辅助电能。
总体来说，架线式电机车的供电运行原理是通过架空线路将电能传输到车辆上，再通过电动机和传动装置将电能转化为机械能，驱动车辆运行。
同时，通过控制系统对电动机和集电弓进行控制，以及使用辅助电源来供给车辆内部的非牵引设备。
第二讲电机车的结构及操作原理一、电机车的机械结构电机车的机械部分包括车架、轮对、轴承和轴承箱、弹簧托架、制动装置、齿轮传动装置、连接缓冲装置、撒砂装置及空气压缩系统。
（一）车架车架是电机车的体构件，结构形式一般为板式和钢架式，由侧板、隔板、端板和底板等组成。
由于电机车上所有的机械和电气设备都安装在车架上，在运行过程中，车架还要承受包括车架在内的所要安装的设备的重量以及牵引力、制动力、冲击力和一些附加力的作用，所以车架的强度要足够大。
通常电机车的车架按不同机型，不同位置用20mm~50mm厚的钢板焊成。
（二）轮对轮对由两个车轮压装在一根轴上所组成。
由于轮对不光要承受电机车的全部重量，电机车要通过轮对作用于轨道产生牵引力和制动力，且在运行中，轮对还直接承受轨道接头、道岔及线路不平所引起的冲击力，过弯道还要受离心力的作用。
因此，轮对的工作条件极为恶劣。
车轴用优质车轴钢锻制后加工而成，车轮由轮心和轮箍热压装配在一起，轮心用铸铁或铸钢材料，轮箍用优质钢轧制而成。
当轮箍磨损后可以更换而不使整个轮对报废。
在一些小型电机车上也有整体车轮的。
（三）轴承和轴承箱电机车车轴的两端都装在轴承箱内，它是车架与轮对的连接点。
图中画出了最常见的止推式滚柱轴承的轴承箱，轮对的轴颈就套在轴承的内座圈内，用毡垫防止煤尘侵人和润滑油的甩出。
轴承箱上面设有安装弹簧托架的孔座，箱壳两侧的滑槽与车架相配合，当电机车在不平整的轨道上行驶时，轮轴在车架上能上下滑动，通过弹簧托架起缓冲作用。
四）弹簧托架弹簧托架是由板弹簧、均衡梁和弹簧支架等组成。
整个弹簧支架支撑在轴承箱上，支架与车架连接。
均衡梁的作用是使机车的重量均匀地分布在四个车轮上。
从而改善电机车的缓冲和勃着性能，使电机车在运行时保持平稳。
（五）齿轮传动装置齿轮传动系统的作用，一是将牵引电动机的转矩传递给轮对，二是进行变速。
电机车的齿轮传动装置有一级、二级、三级三种形式。
六）制动装置制动装置是为电机车运行过程中减速或停车而设的。

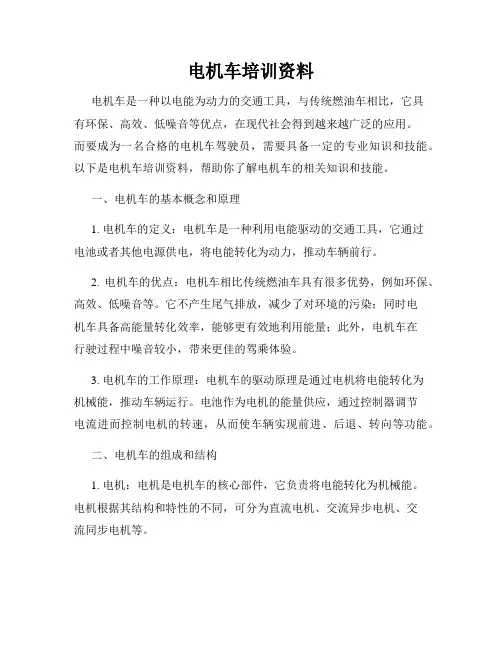

电机车培训资料电机车是一种以电能为动力的交通工具，与传统燃油车相比，它具有环保、高效、低噪音等优点，在现代社会得到越来越广泛的应用。
而要成为一名合格的电机车驾驶员，需要具备一定的专业知识和技能。
以下是电机车培训资料，帮助你了解电机车的相关知识和技能。
一、电机车的基本概念和原理1. 电机车的定义：电机车是一种利用电能驱动的交通工具，它通过电池或者其他电源供电，将电能转化为动力，推动车辆前行。
2. 电机车的优点：电机车相比传统燃油车具有很多优势，例如环保、高效、低噪音等。
它不产生尾气排放，减少了对环境的污染；同时电机车具备高能量转化效率，能够更有效地利用能量；此外，电机车在行驶过程中噪音较小，带来更佳的驾乘体验。
3. 电机车的工作原理：电机车的驱动原理是通过电机将电能转化为机械能，推动车辆运行。
电池作为电机的能量供应，通过控制器调节电流进而控制电机的转速，从而使车辆实现前进、后退、转向等功能。
二、电机车的组成和结构1. 电机：电机是电机车的核心部件，它负责将电能转化为机械能。
电机根据其结构和特性的不同，可分为直流电机、交流异步电机、交流同步电机等。
2. 电池：电池是电机车的动力来源，它存储电能供电给电机。
目前市场上常见的电池类型有锂离子电池、镍氢电池等。
3. 控制器：控制器是电机车的“大脑”，它接收来自手动操作或者自动控制系统的信号，控制电流大小和方向，从而调节电机的转速和运行状态。
4. 框架和车身：框架和车身是电机车的骨架，它们起到车身支撑和保护内部组件的作用。
框架一般由金属材料制成，车身则通常由钢板等材料制成。
5. 悬挂系统和轮胎：悬挂系统和轮胎是电机车的承载部件，它们能够减震、支撑车身，使车辆行驶更加平稳。
6. 灯光和电器设备：电机车配备了前灯、后灯、指示灯等灯光装置，以及喇叭、仪表盘、音响等电器设备，提供驾驶所需的信息和便利。
三、电机车的驾驶技巧和安全知识1. 起步和停车：电机车的起步和停车相比燃油车有一些不同之处。
第二讲电机车的结构及操作原理一、电机车的机械结构电机车的机械部分包括车架、轮对、轴承和轴承箱、弹簧托架、制动装置、齿轮传动装置、连接缓冲装置、撒砂装置及空气压缩系统。
（一）车架车架是电机车的体构件，结构形式一般为板式和钢架式，由侧板、隔板、端板和底板等组成。
由于电机车上所有的机械和电气设备都安装在车架上，在运行过程中，车架还要承受包括车架在内的所要安装的设备的重量以及牵引力、制动力、冲击力和一些附加力的作用，所以车架的强度要足够大。
通常电机车的车架按不同机型，不同位置用20mm~50mm厚的钢板焊成。
（二）轮对轮对由两个车轮压装在一根轴上所组成。
由于轮对不光要承受电机车的全部重量，电机车要通过轮对作用于轨道产生牵引力和制动力，且在运行中，轮对还直接承受轨道接头、道岔及线路不平所引起的冲击力，过弯道还要受离心力的作用。
因此，轮对的工作条件极为恶劣。
车轴用优质车轴钢锻制后加工而成，车轮由轮心和轮箍热压装配在一起，轮心用铸铁或铸钢材料，轮箍用优质钢轧制而成。
当轮箍磨损后可以更换而不使整个轮对报废。
在一些小型电机车上也有整体车轮的。
（三）轴承和轴承箱电机车车轴的两端都装在轴承箱内，它是车架与轮对的连接点。
图中画出了最常见的止推式滚柱轴承的轴承箱，轮对的轴颈就套在轴承的内座圈内，用毡垫防止煤尘侵人和润滑油的甩出。
轴承箱上面设有安装弹簧托架的孔座，箱壳两侧的滑槽与车架相配合，当电机车在不平整的轨道上行驶时，轮轴在车架上能上下滑动，通过弹簧托架起缓冲作用。
四）弹簧托架弹簧托架是由板弹簧、均衡梁和弹簧支架等组成。
整个弹簧支架支撑在轴承箱上，支架与车架连接。
均衡梁的作用是使机车的重量均匀地分布在四个车轮上。
从而改善电机车的缓冲和勃着性能，使电机车在运行时保持平稳。
（五）齿轮传动装置齿轮传动系统的作用，一是将牵引电动机的转矩传递给轮对，二是进行变速。
电机车的齿轮传动装置有一级、二级、三级三种形式。
六）制动装置制动装置是为电机车运行过程中减速或停车而设的。
煤矿井下电机车运输安全基础知识煤矿井下电机车是煤矿生产中常用的一种运输工具，它具有运输量大、效率高、安全性好等优点。
为了确保煤矿井下电机车的运输安全，必须掌握一些基础知识。
以下是关于煤矿井下电机车运输安全的基础知识。
一、煤矿井下电机车的基本构造和工作原理煤矿井下电机车主要由电机、传动装置、车架、制动装置、导电装置等部分组成。
电机是井下电机车的动力来源，传动装置将电机的动能传递给车轮，车架支撑整个电机车的重量，制动装置用于控制和调节电机车的速度和制动。
导电装置用于提供电能给电机。
二、煤矿井下电机车的安全操作注意事项1. 在操作煤矿井下电机车之前，必须经过专业培训，熟悉电机车的构造和工作原理，并且掌握相关的操作规程和安全操作要求。
2. 在操作井下电机车之前，必须进行安全检查，确保电机车的各个部分都正常运行，无故障和安全隐患。
3. 在井下作业时，必须注意观察井下环境和线路的情况，确保道路畅通和安全。
4. 在井下作业时，必须按照规定的速度行驶，不得超速行驶。
5. 在遇到特殊情况时，如意外事故或路况突变时，应及时停车，并与管理人员进行沟通和报告，遵守相关的应急措施。
6. 在操作电机车时，要保持集中注意力，不得分心或玩手机等其他与工作无关的事情。
7. 对于电机车的维护保养工作，必须按照规定的时间和要求进行，定期检查电机、传动装置、制动装置等部分是否正常运行，并及时消除故障和隐患。
8. 在操作煤矿井下电机车时，要遵守矿井安全规程和操作规程的要求，确保自身安全和周围人员的安全。
三、煤矿井下电机车的安全技术要求1. 电机车的驾驶员必须持有相应的驾驶证，并经过煤矿安全培训，熟悉安全技术要求和操作规程。
2. 电机车必须经过专业机构定期检测和维修，确保车辆各个部分的正常运行。
3. 电机车必须配备完善的安全装置，如安全灯、防滑装置、防护网等，确保驾驶员和周围人员的安全。
4. 电机车必须按照规定的行驶速度行驶，不得超速行驶，特别是在曲线和坡道上要格外小心。
2023年井下电机车运输安全基础知识井下电机车运输是煤矿运输系统的重要组成部分，主要用于煤矿内部的物料运输。
在井下环境中，由于煤尘、有害气体等因素的存在，井下电机车运输的安全性尤为重要。
下面将介绍井下电机车运输的基础知识，以提高其安全性。
一、井下电机车基本构造及工作原理井下电机车是一种用电动机驱动的车辆，由车体、电动机、电源、变速器、制动器等组成。
其工作原理是通过电动机的带动，使车轮旋转，从而推动车体行驶。
二、井下电机车运输的特点1. 井下电机车运输通常在有限的空间内进行，因此要求具备较小的车身尺寸和灵活的机动性。
2. 井下煤矿存在大量的煤尘和有害气体，因此井下电机车要具备一定的防爆和防尘性能。
3. 井下电机车运输通常需要在较大的坡道上行驶，因此要求具备较强的爬坡能力和制动性能。
4. 井下电机车的使用寿命长，要求具备良好的可靠性和耐久性。
三、井下电机车运输的安全要求1. 防尘和防爆要求。
井下电机车要具备良好的防尘和防爆性能，以避免发生煤尘爆炸等事故。
车体应采用防爆材料，并具备可靠的防爆装置。
2. 制动要求。
井下电机车的制动器要可靠灵敏，以确保在紧急情况下能够迅速停车。
同时，要具备较好的抗滑性能，防止在坡道上出现滑坡现象。
3. 通信和信号要求。
井下电机车的驾驶员应与井上的指挥中心保持良好的通信，及时了解下一段路线的情况，以确保安全行车。
同时，车辆应装备有明确的信号灯和标志，用以指示其他车辆和行人。
4. 安全教育培训。
井下电机车的驾驶员应接受专业的培训，了解井下环境和运输要求，并掌握相关的安全操作技能。
此外，驾驶员还应定期接受安全教育和培训，强化安全意识。
四、井下电机车运输的安全管理1. 建立完善的安全制度和规章制度，明确责任和权限，并加强对驾驶员的安全管理和监督。
2. 定期进行井下电机车的安全检查和维护，确保车辆的正常运行并消除存在的隐患。
3. 加强井下电机车运输的监控和视频监控，实时监测车辆的行驶情况和操作过程，及时发现并处理问题。
电力机车工作原理电力机车是一种使用电力作为动力源的机车，其工作原理是通过电能转换为机械能来驱动车辆运行。
下面将详细介绍电力机车的工作原理。
1. 电力供应系统：电力机车的电能供应系统主要包括接触网、牵引变压器、整流器和电池组。
接触网通过接触器将电能传输到机车上，牵引变压器将高压电能转换为适合机车使用的低压电能，整流器将交流电能转换为直流电能供给电动机，而电池组则用于启动机车和提供应急电源。
2. 牵引系统：电力机车的牵引系统由电动机、牵引变压器和控制电路组成。
电动机是电力机车的主要动力装置，通过转化电能为机械能来驱动车辆行驶。
牵引变压器用于调节电动机的电压和电流，以满足不同的运行条件和牵引力要求。
控制电路则负责控制电动机的启停、速度调节和制动等功能。
3. 制动系统：电力机车的制动系统包括电阻制动和再生制动两种方式。
电阻制动通过将电动机接入电阻来产生制动力，将机械能转化为电能消耗。
再生制动则利用电动机的特性，在牵引转换为制动时将部份电能回馈到电力供应系统中，实现能量的回收和利用。
4. 辅助系统：电力机车的辅助系统包括空气压缩机、辅助发机电、冷却系统等。
空气压缩机用于提供制动系统和辅助设备所需的空气压力。
辅助发机电则通过电动机的转动产生电能，为辅助设备供电。
冷却系统用于保持电动机和电力电子设备的温度在正常范围内，确保机车的正常运行。
5. 控制系统：电力机车的控制系统由主控制器、控制面板和传感器等组成。
主控制器负责接收驾驶员的指令，并控制电动机的运行状态。
控制面板提供给驾驶员显示机车运行状态和操作控制的界面。
传感器用于监测机车各部件的状态，反馈给控制系统进行相应的调节和保护。
综上所述，电力机车通过电能转换为机械能来驱动车辆运行。
其工作原理涉及电力供应系统、牵引系统、制动系统、辅助系统和控制系统等多个方面。
掌握电力机车的工作原理对于理解其运行机制和故障排除具有重要意义。
