传感器作业习题汇总

传感器考试题目及答案一、选择题1. 传感器的英文缩写是什么？A. SCB. SPC. SAD. SD答案：A2. 传感器的主要功能是什么？A. 数据存储B. 数据处理C. 数据转换D. 数据传输答案：C3. 以下哪个不是传感器的分类？A. 温度传感器B. 压力传感器C. 速度传感器D. 存储器答案：D4. 传感器的灵敏度指的是什么？A. 测量范围B. 测量精度C. 响应速度D. 输出信号与输入量的比例关系答案：D5. 传感器的线性度指的是什么？A. 测量范围B. 测量精度C. 响应速度D. 输出与输入的线性关系答案：D二、填空题6. 传感器通常由____、转换元件和信号处理电路三部分组成。

答案：敏感元件7. 传感器的动态特性指的是传感器在____变化时的性能。

答案：时间8. 传感器的静态特性通常用____来描述。

答案：输入输出关系9. 传感器的稳定性是指传感器在____条件下的性能保持不变。

答案：长时间工作10. 传感器的精度等级通常用____来表示。

答案：百分比三、简答题11. 简述传感器在工业自动化中的作用。

答案：传感器在工业自动化中起到关键作用，它们能够实时监测和测量各种物理量，如温度、压力、速度等，并将这些物理量转换为电信号，供控制系统进行数据处理和决策。

传感器提高了自动化系统的灵活性和可靠性，是实现精确控制和优化生产过程的基础。

12. 什么是传感器的分辨率，它对测量结果有什么影响？答案：传感器的分辨率是指传感器能够区分的最小输入变化量。

高分辨率的传感器能够提供更精细的测量结果，从而提高测量的准确性和可靠性。

低分辨率的传感器可能无法检测到微小的变化，导致测量误差增大。

四、论述题13. 论述传感器在环境监测中的应用及其重要性。

答案：传感器在环境监测中扮演着至关重要的角色。

它们能够监测空气质量、水质、土壤污染等环境因素。

例如，气体传感器可以检测空气中的有害气体浓度，水质传感器可以监测水中的污染物含量，土壤传感器可以评估土壤的肥力和污染水平。

一、选择题1、回程误差表明的是在（）期间输出——输入特性曲线不重合的程度。

( D )A、多次测量B、同次测量C、不同测量D、正反行程2、传感器的下列指标全部属于静态特性的是（）( C )A、线性度、灵敏度、阻尼系数B、幅频特性、相频特性、稳态误差C、迟滞、重复性、漂移D、精度、时间常数、重复性3、（）是采用真空蒸发或真空沉积等方法，将电阻材料在基底上制成一层各种形式敏感栅而形成应变片。

这种应变片灵敏系数高，易实现工业化生产，是一种很有前途的新型应变片。

( D )A、箔式应变片B、半导体应变片C、沉积膜应变片D、薄膜应变片4、利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）。

( C )A、两个桥臂都应当用大电阻值工作应变片B、两个桥臂都应当用两个工作应变片串联C、两个桥臂应当分别用应变量变化相反的工作应变片D、两个桥臂应当分别用应变量变化相同的工作应变片5、金属丝的电阻随着它所受的机械变形（拉伸或压缩）的大小而发生相应的变化的现象称为金属的（）。

( B )A、电阻形变效应B、电阻应变效应C、压电效应D、压阻效应6、下列说法正确的是（）。

( D )A、差动整流电路可以消除零点残余电压，但不能判断衔铁的位置。

B、差动整流电路可以判断衔铁的位置，但不能判断运动的方向。

C、相敏检波电路可以判断位移的大小，但不能判断位移的方向。

D、相敏检波电路可以判断位移的大小，也可以判断位移的方向。

7、随着人们对各项产品技术含量的要求的不断提高，传感器也朝向智能化方面发展，其中，典型的传感器智能化结构模式是（）。

( B )A、传感器+通信技术B、传感器+微处理器C、传感器+多媒体技术D、传感器+计算机二、判断题线性测量系统的灵敏度是时间的线性函数。

( F )涡流传感器一般不能用来测量钢板厚度。

( F )电感式传感器根据结构形式可分为自感式和互感式两种。

( F )光生伏特效应属于内光电效应的一种。

( T )引用误差反映了一个检测装置的综合性能指标，用来作为检测仪表的分类标准。

高中传感器试题及答案一、选择题1. 传感器的主要功能是什么？A. 转换能量B. 检测物理量C. 放大信号D. 存储数据答案：B2. 下列哪项不是传感器的分类？A. 压力传感器B. 温度传感器C. 速度传感器D. 存储器答案：D3. 传感器的灵敏度是指：A. 传感器的稳定性B. 传感器的响应速度C. 传感器输出与输入变化的比值D. 传感器的使用寿命答案：C4. 传感器的线性度是指：A. 传感器的输出与输入成正比的程度B. 传感器的输出与输入成反比的程度C. 传感器的输出与输入无关D. 传感器的输出与输入成非线性关系答案：A5. 以下哪个传感器常用于测量温度？A. 光电传感器B. 热电偶传感器C. 压力传感器D. 湿度传感器答案：B二、填空题6. 传感器的_________是指传感器在规定条件下，对被测量的响应与真实值之间的差异。

答案：精度7. 传感器的_________是指传感器在规定时间内，对被测量的响应能力。

答案：响应时间8. 传感器的_________是指传感器在规定条件下，对被测量的重复响应能力。

答案：重复性9. 传感器的_________是指传感器在规定条件下，对被测量的测量范围。

答案：量程10. 传感器的_________是指传感器在规定条件下，对被测量的测量误差。

答案：误差三、简答题11. 简述传感器在自动化控制系统中的作用。

答案：传感器在自动化控制系统中起到关键的作用，它们能够将各种非电物理量（如温度、压力、速度等）转换成电信号，为控制系统提供必要的输入信息，从而实现对系统状态的监测和控制。

12. 请举例说明传感器在日常生活中的应用。

答案：传感器在日常生活中有广泛的应用，例如：温度传感器用于自动调节室内温度，压力传感器用于血压计测量血压，光电传感器用于自动门的开关控制等。

四、计算题13. 假设有一个压力传感器，其量程为0-100kPa，灵敏度为2mV/kPa，如果测量到的压力为50kPa，请计算传感器的输出电压。

传感器试题及答案一、选择题1. 传感器的主要功能是什么？A. 放大信号B. 转换信号C. 过滤信号D. 存储信号答案：B2. 下列哪个不是传感器的分类？A. 温度传感器B. 压力传感器C. 速度传感器D. 功率传感器答案：D3. 传感器的灵敏度是指什么？A. 传感器的稳定性B. 传感器的响应速度C. 传感器输出信号的变化量与输入量的变化量之比D. 传感器的精度答案：C二、填空题1. 传感器按照工作原理可以分为_________、_________、_________等。

答案：物理传感器；化学传感器；生物传感器2. 传感器的_________是指在规定条件下，传感器输出信号随输入量变化而变化的能力。

答案：线性度3. 传感器的_________是指在相同输入量下，多次测量结果之间的一致性。

答案：重复性三、简答题1. 简述传感器在工业自动化中的应用。

答案：传感器在工业自动化中用于监测和控制生产过程中的各种参数，如温度、压力、流量、速度等，确保生产过程的稳定性和产品质量的一致性。

2. 传感器的精度和分辨率有什么区别？答案：精度是指传感器测量结果与真实值之间的差异，而分辨率是指传感器能够区分的最小输入量变化。

四、计算题1. 假设有一个线性传感器，其输出信号与输入量成线性关系，比例系数为2V/单位。

如果输入量为5单位，求传感器的输出信号。

答案：传感器的输出信号 = 2V/单位 * 5单位 = 10V2. 如果一个传感器的灵敏度为0.01V/度，输入温度变化为10度，求传感器的输出信号变化。

答案：传感器的输出信号变化 = 0.01V/度 * 10度 = 0.1V五、论述题1. 论述传感器在环境监测中的应用及其重要性。

答案：传感器在环境监测中用于检测空气质量、水质、土壤状况等环境参数。

它们能够实时监测环境变化，为环境保护提供数据支持，对于预防污染、保护生态环境具有重要意义。

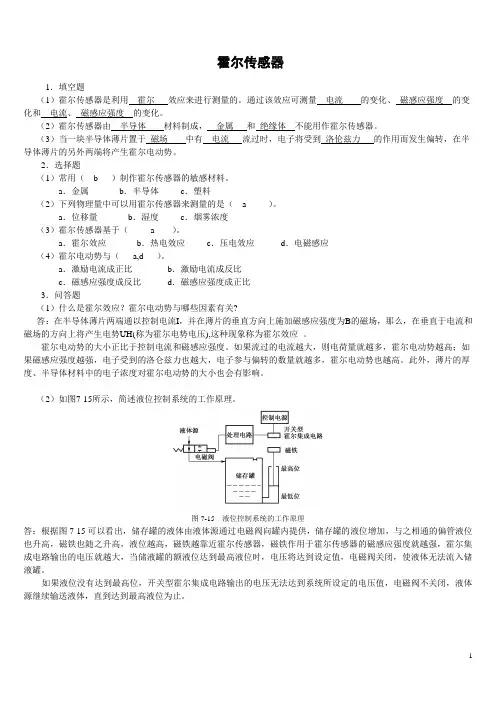

霍尔传感器1．填空题（1）霍尔传感器是利用霍尔效应来进行测量的。

通过该效应可测量电流的变化、磁感应强度的变化和电流、磁感应强度的变化。

（2）霍尔传感器由半导体材料制成，金属和绝缘体不能用作霍尔传感器。

（3）当一块半导体薄片置于磁场中有电流流过时，电子将受到洛伦兹力的作用而发生偏转，在半导体薄片的另外两端将产生霍尔电动势。

2．选择题（1）常用（ b ）制作霍尔传感器的敏感材料。

a．金属b．半导体c．塑料（2）下列物理量中可以用霍尔传感器来测量的是（ a ）。

a．位移量b．湿度c．烟雾浓度（3）霍尔传感器基于（ a ）。

a．霍尔效应b．热电效应c．压电效应d．电磁感应（4）霍尔电动势与（a,d ）。

a．激励电流成正比b．激励电流成反比c．磁感应强度成反比d．磁感应强度成正比3．问答题（1）什么是霍尔效应？霍尔电动势与哪些因素有关?答：在半导体薄片两端通以控制电流I，并在薄片的垂直方向上施加磁感应强度为B的磁场，那么，在垂直于电流和磁场的方向上将产生电势UH(称为霍尔电势电压),这种现象称为霍尔效应。

霍尔电动势的大小正比于控制电流和磁感应强度。

如果流过的电流越大，则电荷量就越多，霍尔电动势越高；如果磁感应强度越强，电子受到的洛仑兹力也越大，电子参与偏转的数量就越多，霍尔电动势也越高。

此外，薄片的厚度、半导体材料中的电子浓度对霍尔电动势的大小也会有影响。

（2）如图7-15所示，简述液位控制系统的工作原理。

图7-15液位控制系统的工作原理答：根据图7-15可以看出，储存罐的液体由液体源通过电磁阀向罐内提供，储存罐的液位增加，与之相通的偏管液位也升高，磁铁也随之升高，液位越高，磁铁越靠近霍尔传感器，磁铁作用于霍尔传感器的磁感应强度就越强，霍尔集成电路输出的电压就越大，当储液罐的额液位达到最高液位时，电压将达到设定值，电磁阀关闭，使液体无法流入储液罐。

如果液位没有达到最高位，开关型霍尔集成电路输出的电压无法达到系统所设定的电压值，电磁阀不关闭，液体源继续输送液体，直到达到最高液位为止。

习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。

1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。

1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。

1.7 请例举出两个你用到或看到的传感器，并说明其作用。

如果没有传感器，应该出现哪种状况。

1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。

我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

按使用的场合不同传感器又称为变换器、换能器、探测器。

1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。

按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。

传感器技术绪论习题一、单项选择题1、下列属于按传感器的工作原理进行分类的传感器是 B ;A. 应变式传感器B. 化学型传感器C. 压电式传感器D. 热电式传感器2、通常意义上的传感器包含了敏感元件和 C 两个组成部分;A. 放大电路B. 数据采集电路C. 转换元件D. 滤波元件3、自动控制技术、通信技术、连同计算机技术和C ,构成信息技术的完整信息链;A. 汽车制造技术B. 建筑技术C. 传感技术D.监测技术4、传感器按其敏感的工作原理,可以分为物理型、化学型和 A 三大类;A. 生物型B. 电子型C. 材料型D. 薄膜型5、随着人们对各项产品技术含量的要求的不断提高,传感器也朝向智能化方面发展,其中,典型的传感器智能化结构模式是B ;A. 传感器＋通信技术B. 传感器＋微处理器C. 传感器＋多媒体技术D. 传感器＋计算机6、近年来,仿生传感器的研究越来越热,其主要就是模仿人的D 的传感器;A. 视觉器官B. 听觉器官C. 嗅觉器官D. 感觉器官7、若将计算机比喻成人的大脑,那么传感器则可以比喻为B ;A．眼睛 B. 感觉器官 C. 手 D. 皮肤8、传感器主要完成两个方面的功能：检测和D ;A. 测量B. 感知C. 信号调节D. 转换9、传感技术与信息学科紧密相连,是C 和自动转换技术的总称;A. 自动调节B. 自动测量C. 自动检测D. 信息获取10、以下传感器中属于按传感器的工作原理命名的是 AA．应变式传感器B．速度传感器C．化学型传感器D．能量控制型传感器二、多项选择题1、传感器在工作过程中,必须满足一些基本的物理定律,其中包含ABCD;A. 能量守恒定律B. 电磁场感应定律C. 欧姆定律D. 胡克定律2、传感技术是一个集物理、化学、材料、器件、电子、生物工程等学科于一体的交叉学科,涉及ABC 等多方面的综合技术;A. 传感检测原理B. 传感器件设计C. 传感器的开发和应用D. 传感器的销售和售后服务3、目前,传感器以及传感技术、自动检测技术都得到了广泛的应用,以下领域采用了传感技术的有：ABCD ;A. 工业领域B. 海洋开发领域C. 航天技术领域D. 医疗诊断技术领域4、传感器有多种基本构成类型,包含以下哪几个ABCA. 自源型B. 带激励型C. 外源型D. 自组装型5、下列属于传感器的分类方法的是：ABCDA. 按输入量分B. 按工作原理分C. 按输出量分D. 按能量变换关系分6、下列属于传感器的分类方法的是：ABCDA. 按输入量分B. 按工作原理分C. 按构成分D. 按输出量分7、下列属于传感器的分类方法的是：ABCDA. 按基本效应分B. 按工作原理分C. 按构成分D. 按输出量分8、传感技术的作用主要体现在：ABCDA．传感技术是产品检验和质量控制的重要手段B. 传感技术在系统安全经济运行监测中得到广泛应用C．传感技术及装置是自动化系统不可缺少的组成部分D. 传感技术的完善和发展推动着现代科学技术的进步9、传感技术的研究内容主要包括：ABCA．信息获取B．信息转换C．信息处理D．信息传输10、传感技术的发展趋势主要表现在以下哪几个方面：ABCDA．提高与改善传感器的技术性能B．开展基础理论研究C．传感器的集成化D．传感器的智能化三、填空题1、传感技术与信息学科紧密相关,是自动检测和自动转换技术的总称;2、传感技术是以研究自动检测系统中的信息获取、信息转换和信息处理的理论和技术为主要内容的一门技术性学科;3、传感器要完成的两个方面的功能是检测和转换;4、传感器按构成原理,可分为物性型和结构型两大类;5、传感器一般由敏感元件、转换元件和基本转换电路等三部分组成;6、传感器能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置;7、按输入量分类,传感器包括位移传感器、速度传感器、温度传感器压力传感器、等;8、传感器的输出量有模拟量和数字量两种;9、根据传感技术涵盖的基本效应,传感器可分为物理型、化学型和生物型;10、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置传感器,通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件以及相应的信号调节转换电路组成;11、传感器是能感受被测量并按照一定规律转换成可用输出信号的器件或装置;是实现传感功能的基本器件;12、传感器技术的共性,就是利用物理定律和物质的物理、化学或生物,将非电量输入转换成电量输出;13、由传感器的定义可知,传感器要完成两个方面的功能：检测和转换;因此传感器通常由敏感元件和转换元件组成;14、传感技术是人们为了对被测对象所包含的信息进行定性了解和定量掌握所采取的一系列技术措施;15、根据传感器的构成,可以将传感器分为物性型和结构型;四、简答题1、什么是传感器传感器的共性是什么2、解释什么是传感器传感器的基本组成包括哪两大部分这两大部分各自起什么作用3、请简述传感器技术的分类方法;4、请谈谈你对传感技术的发展趋势的一些看法;5、试述传感器的定义、共性及组成;传感器的特性习题一、单项选择题1、衡量传感器静态特性的指标不包括 C ;A. 线性度B. 灵敏度C. 频域响应D. 重复性2、下列指标属于衡量传感器动态特性的评价指标的是A ;A. 时域响应B. 线性度C. 零点漂移D. 灵敏度3、一阶传感器输出达到稳态值的50%所需的时间是 A ;A. 延迟时间B. 上升时间C. 峰值时间D. 响应时间4、一阶传感器输出达到稳态值的90%所需的时间是 B ;A. 延迟时间B. 上升时间C. 峰值时间D. 响应时间5、传感器的下列指标全部属于静态特性的是 CA．线性度、灵敏度、阻尼系数B．幅频特性、相频特性、稳态误差C．迟滞、重复性、漂移D．精度、时间常数、重复性6、传感器的下列指标全部属于动态特性的是 BA．迟滞、灵敏度、阻尼系数B．幅频特性、相频特性C．重复性、漂移D．精度、时间常数、重复性7、不属于传感器静态特性指标的是 BA．重复性B．固有频率C．灵敏度D．漂移8、传感器的静态特性,是指当传感器输入、输出不随 A 变化时,其输出-输入的特性;AA.时间B.被测量C.环境D.地理位置9、非线性度是测量装置的输出和输入是否保持 C 关系的一种度量;A.相等B.相似C.理想比例D.近似比例10、回程误差表明的是在 C 期间输出-输入特性曲线不重合的程度;A.多次测量B.同次测量C.正反行程D.不同测量二、多项选择题1．阶跃输入时表征传感器动态特性的指标有哪些ABCA.上升时间B.响应时间C.超调量D.重复性2．动态响应可以采取多种方法来描述,以下属于用来描述动态响应的方法是：BCDA.精度测试法B.频率响应函数C.传递函数D.脉冲响应函数3. 传感器静态特性包括许多因素,以下属于静态特性因素的有ABCD ;A．迟滞 B.重复性 C.线性度 D.灵敏度4. 传感器静态特性指标表征的重要指标有：ABCDA.灵敏度B.非线性度C.回程误差D.重复性5．一般而言,传感器的线性度并不是很理想,这就要求使用一定的线性化方法,以下属于线性化方法的有: ABDA.端点线性B.独立线性C.自然样条插值D.最小二乘线性三、填空题1、灵敏度是传感器在稳态下输出量变化对输入量变化的比值;2、系统灵敏度越高,就越容易受到外界干扰的影响,系统的稳定性就越差;3、漂移是指传感器在输入量不变的情况下,输出量随时间变化的现象;4、传感器的灵敏度是指在稳态信号下输出量变化对输入量变化的比值;6、衡量传感器的静态特性的指标包含线性度、灵敏度、迟滞、重复性和漂移;7、一个高精度的传感器必须有良好的静态特性和__ 动态特性__,才能完成信号无失真的转换;9、阶跃响应特性是指在输入为阶越函数时,传感器的输出随时间的变化特性;常用响应曲线的上升时间、响应时间、超调量作为评定指标;11、某位移传感器,当输入量变化5mm时,输出电压变化300mv ,其灵敏度为60mv/mm ;四、简答题1、什么是传感器的静态特性它有哪些性能指标如何用公式表征这些性能指标2、什么是传感器的动态特性其分析方法有哪几种3、什么是传感器的静特性主要指标有哪些有何实际意义4、什么是传感器的基本特性传感器的基本特性主要包括哪两大类解释其定义并分别列出描述这两大特性的主要指标;要求每种特性至少列出2种常用指标五、计算题1、试求下列一组数据的端点线性度：2、试计算某压力传感器的迟滞误差和重复性误差一组测试数据如下表示;电阻式传感器习题一、单项选择题1、为减小或消除非线性误差的方法可采用B ;A. 提高供电电压B. 提高桥臂比C. 提高桥臂电阻值D. 提高电压灵敏度2、全桥差动电路的电压灵敏度是单臂工作时的 C ;A.不变B. 2倍C. 4倍D. 6倍3、通常用应变式传感器测量 C ;A. 温度B．密度C．加速度D．电阻4、影响金属导电材料应变灵敏系数K的主要因素是A ;A．导电材料电阻率的变化B．导电材料几何尺寸的变化C．导电材料物理性质的变化D．导电材料化学性质的变化5、产生应变片温度误差的主要原因有A ;A．电阻丝有温度系数B．试件与电阻丝的线膨胀系数相同C．电阻丝承受应力方向不同D．电阻丝与试件材料不同6、电阻应变片的线路温度补偿方法有 B ;A．差动电桥补偿法B．补偿块粘贴补偿应变片电桥补偿法C．补偿线圈补偿法D．恒流源温度补偿电路法7、利用相邻双臂桥检测的应变式传感器,为使其灵敏度高、非线性误差小 C ;A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片8、关于电阻应变片,下列说法中正确的是 DA．应变片的轴向应变小于径向应变B．金属电阻应变片以压阻效应为主C．半导体应变片以应变效应为主D．金属应变片的灵敏度主要取决于受力后材料几何尺寸的变化9、金属丝的电阻随着它所受的机械变形拉伸或压缩的大小而发生相应的变化的现象称为金属的B ;A.电阻形变效应B.电阻应变效应C.压电效应D.压阻效应10、 D 是采用真空蒸发或真空沉积等方法,将电阻材料在基底上制成一层各种形式敏感栅而形成应变片;这种应变片灵敏系数高,易实现工业化生产,是一种很有前途的新型应变片;A.箔式应变片B.半导体应变片C.沉积膜应变片D.薄膜应变片11、由 A 和应变片．以及一些附件补偿元件、保护罩等组成的装置称为应变式传感器;A.弹性元件B.调理电路C.信号采集电路D.敏感元件12、直流电桥平衡的条件是 A ;A 相临两臂电阻的比值相等B 相对两臂电阻的比值相等C相临两臂电阻的比值不相等D 所有电阻都相等13、直流电桥的平衡条件为 BA．相邻桥臂阻值乘积相等B．相对桥臂阻值乘积相等C．相对桥臂阻值比值相等D．相邻桥臂阻值之和相等二、填空题1、单位应变引起的电阻值变化量称为电阻丝的灵敏度系数;2、产生电阻应变片温度误差的主要因素有电阻温度系数的影响和试件材料和电阻丝材料的线膨胀系数的影响;3、直流电桥平衡条件是相邻两臂电阻的比值相等;4、直流电桥的电压灵敏度与电桥的供电电压的关系是正比关系;5、电阻应变片的温度补偿中,若采用电桥补偿法测量应变时, 工作应变片粘贴在被测试件表面上,补偿应变片粘贴在与被测试件完全相同的补偿块上,且补偿应变片不承受应变;6、半导体应变片工作原理是基于压阻效应,它的灵敏系数比金属应变片的灵敏系数大;7、电阻应变片的配用测量电路采用差动电桥时,不仅可以消除非线性误差同时还能起到提高灵敏度的作用;8、电阻应变式传感器的核心元件是电阻应变片,其工作原理是基于应变效应;9、应变式传感器中的测量电路是式将应变片的电阻变化量转换成电量的变化,以便方便地显示被测非电量的大小;10、电阻应变片的配用测量电路采用差动电桥时,不仅可以消除非线性误差, 同时还能起到温度补偿的作用;11、应变式传感器是由弹性元件和电阻应变片及一些附件组成的;12、金属丝在外力作用下发生机械形变时它的电阻值将发生变化,这种现象称应变效应；固体受到作用力后电阻率要发生变化,这种现象称压阻效应;13、应变片可以把应变的变化转换为电阻的变化,为显示与记录应变的大小,还要把电阻的变化再转换为电压或电流的变化,完成上述作用的电路称为电阻应变式传感器的_ __ 信号调节电路_,一般采用测量电桥;14、电阻应变片的温度误差是由环境温度的改变给测量带来的附加误差,其产生的原因有电阻温度系数的影响和试件材料和电阻丝材料的线膨胀系数的影响;15、要把微小应变引起的微小电阻变化精确的测量出来,需采用特别设计的测量电路,通常采用直流电桥或交流电桥;16、减小或消除非线性误差的方法有提高桥臂比和采用差动电桥;其中差动电桥可分为半桥差动和全桥差动两种方式;三、简答题1、什么叫应变效应利用应变效应解释金属电阻应变片的工作原理;2、试简要说明电阻应变式传感器的温度误差产生的原因;3、什么是直流电桥若按桥臂工作方式不同,可分为哪几种各自的输出电压如何计算4、简述电阻应变计产生热输出温度误差的原因及其补偿方法;5、试述应变电桥产生非线性的原因及消减非线性误差的措施;6、金属应变片与半导体应变片在工作原理上有何不同7、简要说明电阻应变式传感器的工作原理;8、请简要一下解释压阻效应;四、计算题1、在半导体应变片电桥电路中,其一桥臂为半导体应变片,其余均为固定电阻,该桥路受到ε=4300μ应变作用;若该电桥测量应变时的非线性误差为1%,n=R2/R1=1,则该应变片的灵敏系数为多少2、图中,设负载电阻为无穷大开路,图中E=4V, R1=R2=R3=R4=100Ω;1R1为金属应变片,其余为外接电阻,当R1的增量为△R1=Ω时,试求电桥的输出电压Uo;2R1,R2都是应变片,且批号相同,感应应变的极性和大小都相同,其余为外接电阻,试求电桥的输出电压Uo;3R1,R2都是应变片,且批号相同,感应应变的大小为△R1=△R2=Ω,但极性相反,其余为外接电阻,试求电桥的输出电压Uo;3、图中,设电阻应变片R1的灵敏度系数K=,未受到应变时,R1=120Ω;当试件受力F时,应变片承受平均应变ε=800μm/m;试求：1应变片的电阻变化量△R1和电阻相对变化量△R1/R1;2将电阻应变片R1置于单臂测量电桥,电桥电源电压为直流3V,求电桥输出的电压及其非线性误差; 3如果要减小非新性误差,应采取何种措施并分析其电桥输出电压及非线性误差大小;4、一应变片的电阻R=120 Ω,k=,用作应变片为800μm/m的传感元件;①.求ΔR/R和ΔR；②.若电源电压U=3V,惠斯登电桥初始平衡,求输出电压U0;11、一个直流应变电桥如图5-38;已知：R1=R2=R3=R4=R=120Ω,E=4V,电阻应变片灵敏度S=2;求：1当R1为工作应变片,其余为外接电阻,R1受力后变化R1/R=1/100时,输出电压为多少2当R2也改为工作应变片,若R2的电阻变化为1/100时,问R1和R2是否能感受同样极性的应变,为什么5、一个直流应变电桥如图a所示,已知R1=R2=R3=R4=R=100Ω, E=4V,电阻应变片灵敏度S=2;求：1当R1为工作应变片,其余为外接电阻,R1受力后变化ΔR1/R=1/100时,输出电压为多少2当R2也改为工作应变片,若R2的电阻变化为1/100时,问R1和R2能否感受同样极性的应变,为什么3若要测量图b所示悬臂梁的受力F, 四个臂全部为应变片,请在梁上标出R1、R2、R3、R4应变片粘贴的位置;6、已知一等强度梁测力系统,Rx为电阻应变片,应变片灵敏系数K=2,未受应变时,Rx = 100;当试件受力F时,应变片承受平均应变ε= 1000μm/m,求：1应变片电阻变化量Rx和电阻相对变化量Rx/Rx ;2将电阻应变片Rx置于单臂测量电桥,电桥电源电压为直流3V,求电桥输出电压及电桥非线性误差; 3若要使电桥电压灵敏度分别为单臂工作时的两倍和四倍,应采取哪些措施分析在不同措施下的电桥输出电压及电桥非线性误差大小;电感式传感器习题一、单项选择题1、电感式传感器的常用测量电路不包括 C ;A. 交流电桥B. 变压器式交流电桥C. 脉冲宽度调制电路D. 谐振式测量电路2、电感式传感器采用变压器式交流电桥测量电路时,下列说法不正确的是 C ;A. 衔铁上、下移动时,输出电压相位相反B. 衔铁上、下移动时,输出电压随衔铁的位移而变化C. 根据输出的指示可以判断位移的方向D. 当衔铁位于中间位置时,电桥处于平衡状态3、对于差动变压器,采用交流电压表测量输出电压时,下列说法正确的是 D ;A. 既能反映衔铁位移的大小,也能反映位移的方向B. 既能反映衔铁位移的大小,也能消除零点残余电压C. 既不能反映位移的大小,也不能反映位移的方向D. 既不能反映位移的方向,也不能消除零点残余电压5、差动螺线管式电感传感器配用的测量电路有 B ;A．直流电桥B．变压器式交流电桥C．差动相敏检波电路D．运算放大电路6、通常用差动变压器传感器测量 C ;A．位移B．振动C．加速度D．厚度7、差动螺线管式电感传感器配用的测量电路有 C ;A．直流电桥B．变压器式交流电桥C．差动相敏检波电路D．运算放大电路二、多项选择题BCDE2、电感式传感器可以对 A BCDE 等物理量进行测量;A位移B振动C压力D流量E比重3、零点残余电压产生的原因是ABCA传感器的两次级绕组的电气参数不同B传感器的两次级绕组的几何尺寸不对称C磁性材料磁化曲线的非线性D环境温度的升高三、填空题1、电感式传感器是建立在电磁感应基础上的,电感式传感器可以把输入的物理量转换为线圈的自感系数或线圈的自感系数的变化,并通过测量电路进一步转换为电量的变化,进而实现对非电量的测量;2、对变隙式差动变压器,当衔铁上移时,变压器的输出电压与输入电压的关系是反相;3、对螺线管式差动变压器,当活动衔铁位于中间位置以上时,输出电压与输入电压的关系是同频同相;4、产生电涡流效应后,由于电涡流的影响,线圈的等效机械品质因数下降;5、把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的,其次级绕组都用顺向串接形式连接,所以又叫差动变压器式传感器;6、变隙式差动变压器传感器的主要问题是灵敏度与衔铁位移量的矛盾;这点限制了它的使用,仅适用于微小位移的测量;三、填空题7、螺线管式差动变压器传感器在活动衔铁位于中间位置时,输出电压应该为零;实际不为零,称它为零点残余电压;8、与差动变压器传感器配用的测量电路中,常用的有两种：差动整流电路和相敏检波电路电路;9、变磁阻式传感器的敏感元件由线圈、铁芯和衔铁等三部分组成;10、当差动变压器式传感器的衔铁位于中心位置时,实际输出仍然存在一个微小的非零电压,该电压称为零点残余电压;11、电感式传感器可以把输入的物理量转换为线圈的自感系数或互感系数的变化,并通过测量电路将自感系数或互感系数的变化转换为或电流的变化,从而将非电量转换成电信号的输出,实现对非电量的测量;12、电涡流传感器的测量电路主要有调频式和调幅式;电涡流传感器可用于位移测量、振幅测量、转速测量和无损探伤;13、变气隙式自感传感器,当街铁移动靠近铁芯时,铁芯上的线圈电感量增加①增加,②减少;四、简答题1、说明差动变隙式电感传感器的主要组成和工作原理;2、变隙式电感传感器的输出特性与哪些因素有关怎样改善其非线性怎样提高其灵敏度3、差动变压器式传感器有几种结构形式各有什么特点4、差动变压器式传感器的零点残余电压产生的原因是什么怎样减小和消除它的影响5、何谓电涡流效应怎样利电用涡流效应进行位移测量6、说明变磁阻式电感传感器的主要组成和工作原理;7、为什么螺线管式电感传感器比变隙式电感传感器有更大的测位移范围8、试比较自感式传感器与差动变压器式传感器的异同;9、简述电感式传感器的基本工作原理和主要类型;电容式传感器习题一、单项选择题1、如将变面积型电容式传感器接成差动形式,则其灵敏度将 B ;A. 保持不变B.增大一倍C. 减小一倍D.增大两倍2、当变隙式电容传感器的两极板极间的初始距离d0增加时,将引起传感器的DA．灵敏度K0增加B．灵敏度K0不变C．非线性误差增加D．非线性误差减小3、当变间隙式电容传感器两极板间的初始距离d增加时,将引起传感器的 B ;A．灵敏度会增加B．灵敏度会减小C．非线性误差增加D．非线性误差不变4、用电容式传感器测量固体或液体物位时,应该选用 C ;A．变间隙式B．变面积式C．变介电常数式D．空气介质变间隙式5、电容式传感器通常用来测量D ;A．交流电流B．电场强度C．重量D．位移6、下列不属于电容式传感器测量电路的是DA．调频测量电路B．运算放大器电路C．脉冲宽度调制电路D．相敏检波电路7、电容式传感器做成差动结构后,灵敏度提高了A 倍A．1 B．2 C．3 D．0二、多项选择题1、电容式传感器中输入量与输出量关系为线性的有ABA.变面积型电容传感器B.变介质型电容传感器C.变电荷型电容传感器D.变极距型电容传感器2、电容式传感器信号转换电路中, AB 用于单个电容量变化的测量A．调频电路B．运算放大电路C．二极管双T型交流电桥D．脉冲宽度调制电路三、填空题1、电容式传感器利用了将非电量的变化转换为电容量的变化来实现对物理量的测量;2、电容式传感器根据其工作原理的不同可分为变极距型电容式传感器、变面积型电容式传感器和变介质型电容式传感器;3、变极距型电容式传感器的灵敏度是指单位距离改变引起的电容相对变化量;4、变极距型电容式传感器单位输入位移所引起的灵敏度与两极板初始间距成反比关系;5、电容式传感器中,变介电常数式多用于液位的测量；电容式传感器中,变面积式常用于较大的位移量的测量;6、变间距电容传感器的灵敏度与电容极板初始距离成反比,所以适合于微小位移的测量;变面积式电容传感器的灵敏度与位移量成正比,所以不适合微小位移的测量;7、电容式传感器的灵敏度是指单位距离改变引起的电容相对变化量;三、填空题8、电容式传感器利用了将非电量的变化转化为电容量的变化来实现对物理量的测量;9、电容传感器的输入被测量与输出被测量间的关系,除②①变面积型,②变极距型, ③变介电常数型外是线性的;10、电容式传感器将非电量变化转换为电容量的变化来实现对物理量的测量,广泛应用与位移、振动、角度、加速度等机械量的精密测量;11、移动电容式传感器动极板,导致两极板有效覆盖面积A发生变化时,将导致电容量变化,传感器电容改变量与动极板水平位移成线性关系、与动极板角位移成线性关系;12、忽略边缘效应,变面积型电容式传感器输入量与输出量的关系为线性线性、非线性,变介质型电容式传感器输入量与输出量的关系为线性线性、非线性,变极距型电容式传感器输入量与输出量的关系为非线性线性、非线性;13、变极距型电容传感器做成差动结构后,灵敏度提高了1 倍,而非线性误差转化为平方关系而得以大大降低;四、简答题1、根据电容式传感器工作原理,可将其分为几种类型每种类型各有什么特点各适用于什么场合2、如何改善单极式变极距电容传感器的非线性3、电容式传感器有哪几种类型差动结构的电容传感器有什么优点4、简述电容式传感器的工作原理与分类;5、影响电容式极距变化型传感器灵敏度的因素有哪些提高其灵敏度可以采取哪些措施,带来什么后果6、根据电容传感器的工作原理说明它的分类,电容传感器能够测量哪些物理参量。

传感器期末考试题及答案一、选择题（每题2分，共20分）1. 传感器的静态特性不包括以下哪项？A. 线性度B. 灵敏度C. 响应时间D. 分辨率2. 传感器的动态特性主要描述的是传感器对快速变化的输入信号的响应能力，以下哪项不是动态特性的指标？A. 频率响应B. 相位延迟C. 温度系数D. 瞬态响应3. 温度传感器中，热电偶的工作原理是基于哪种效应？A. 热电效应B. 光电效应C. 霍尔效应D. 压电效应4. 在压力传感器中，应变式压力传感器的工作原理是基于哪种物理效应？A. 热电效应B. 压电效应C. 应变效应D. 磁电效应5. 光电传感器中，光电二极管的工作原理是基于哪种效应？A. 光电效应B. 热电效应C. 霍尔效应D. 压电效应6. 电容式传感器的灵敏度与哪些因素有关？A. 介电常数B. 电极面积C. 电极间距D. 所有以上因素7. 以下哪种传感器不适合用于测量非常小的位移？A. 电感式传感器B. 电容式传感器C. 光电式传感器D. 应变式传感器8. 霍尔传感器的输出电压与以下哪项无关？A. 磁场强度B. 霍尔元件的温度C. 霍尔元件的厚度D. 霍尔元件的电阻率9. 光纤传感器的工作原理是基于哪种效应？A. 光电效应B. 光纤的折射率变化C. 光纤的干涉效应D. 光纤的散射效应10. 以下哪种传感器不适合用于测量液体的流速？A. 电磁流量计B. 超声波流量计C. 涡街流量计D. 热电偶温度传感器二、填空题（每空1分，共20分）1. 传感器的静态特性包括线性度、灵敏度、________、________和稳定性。

2. 动态特性的指标包括频率响应、相位延迟、瞬态响应和________。

3. 热电偶的工作原理是基于________效应，而光电二极管的工作原理是基于________效应。

4. 应变式压力传感器的工作原理是基于________效应，而电容式传感器的灵敏度与介电常数、电极面积和________有关。

传感器考试题目及答案一、单项选择题（每题2分，共20分）1. 传感器的主要功能是什么？A. 数据存储B. 数据处理C. 数据采集D. 数据传输答案：C2. 以下哪个不是传感器的基本特性？A. 灵敏度B. 稳定性C. 线性D. 存储性答案：D3. 传感器的静态特性通常不包括以下哪一项？A. 线性度B. 灵敏度C. 响应时间D. 分辨率答案：C4. 传感器的动态特性主要描述的是传感器的什么能力？A. 响应速度B. 测量范围C. 测量精度D. 稳定性答案：A5. 在温度测量中，通常使用哪种类型的传感器？A. 光电传感器B. 压力传感器C. 温度传感器D. 湿度传感器答案：C6. 传感器的校准是为了什么？A. 提高测量精度B. 增加测量范围C. 减少测量误差D. 延长传感器寿命答案：A7. 传感器的分辨率是指什么？A. 传感器能检测到的最小变化量B. 传感器的最大测量范围C. 传感器的响应时间D. 传感器的稳定性答案：A8. 传感器的灵敏度是指什么？A. 传感器输出信号的变化量与输入量的变化量之比B. 传感器的稳定性C. 传感器的响应时间D. 传感器的线性度答案：A9. 传感器的稳定性是指什么？A. 传感器输出信号的变化量与输入量的变化量之比B. 传感器在长时间内保持其性能不变的能力C. 传感器的响应时间D. 传感器的线性度答案：B10. 传感器的线性度是指什么？A. 传感器输出信号的变化量与输入量的变化量之比B. 传感器的稳定性C. 传感器输出与输入之间的线性关系D. 传感器的响应时间答案：C二、多项选择题（每题3分，共15分）1. 传感器的输出信号类型包括哪些？A. 电压信号B. 电流信号C. 频率信号D. 脉冲信号答案：ABCD2. 传感器的分类依据可以是哪些？A. 测量对象B. 测量原理C. 应用领域D. 结构形式答案：ABCD3. 以下哪些因素会影响传感器的性能？A. 环境温度B. 湿度C. 振动D. 电磁干扰答案：ABCD4. 传感器的动态特性包括哪些？A. 响应时间B. 稳定性C. 频率响应D. 相位延迟答案：ACD5. 传感器的静态特性包括哪些？A. 线性度B. 灵敏度C. 分辨率D. 重复性答案：ABCD三、判断题（每题1分，共10分）1. 传感器的灵敏度越高，其测量误差越小。

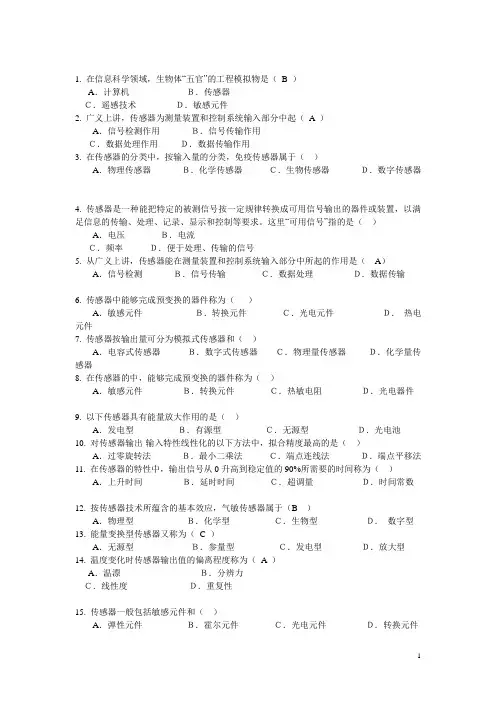

1. 在信息科学领域，生物体“五官”的工程模拟物是（B ）A．计算机Ｂ．传感器Ｃ．遥感技术Ｄ．敏感元件2. 广义上讲，传感器为测量装置和控制系统输入部分中起（A ）A．信号检测作用Ｂ．信号传输作用Ｃ．数据处理作用Ｄ．数据传输作用3. 在传感器的分类中，按输入量的分类，免疫传感器属于（）A．物理传感器Ｂ．化学传感器Ｃ．生物传感器Ｄ．数字传感器4. 传感器是一种能把特定的被测信号按一定规律转换成可用信号输出的器件或装置，以满足信息的传输、处理、记录、显示和控制等要求。

这里“可用信号”指的是（）A．电压Ｂ．电流Ｃ．频率Ｄ．便于处理、传输的信号5. 从广义上讲，传感器能在测量装置和控制系统输入部分中所起的作用是（A）A．信号检测Ｂ．信号传输Ｃ．数据处理Ｄ．数据传输6. 传感器中能够完成预变换的器件称为（）A．敏感元件Ｂ．转换元件Ｃ．光电元件Ｄ．热电元件7. 传感器按输出量可分为模拟式传感器和（）A．电容式传感器Ｂ．数字式传感器Ｃ．物理量传感器Ｄ．化学量传感器8. 在传感器的中，能够完成预变换的器件称为（）A．敏感元件Ｂ．转换元件Ｃ．热敏电阻Ｄ．光电器件9. 以下传感器具有能量放大作用的是（）A．发电型Ｂ．有源型Ｃ．无源型Ｄ．光电池10. 对传感器输出-输入特性线性化的以下方法中，拟合精度最高的是（）A．过零旋转法Ｂ．最小二乘法Ｃ．端点连线法Ｄ．端点平移法11. 在传感器的特性中，输出信号从0升高到稳定值的90%所需要的时间称为（）A．上升时间Ｂ．延时时间Ｃ．超调量Ｄ．时间常数12. 按传感器技术所蕴含的基本效应，气敏传感器属于（B ）A．物理型Ｂ．化学型Ｃ．生物型Ｄ．数字型13. 能量变换型传感器又称为（C ）A．无源型Ｂ．参量型Ｃ．发电型Ｄ．放大型14. 温度变化时传感器输出值的偏离程度称为（A ）A．温漂Ｂ．分辨力Ｃ．线性度Ｄ．重复性15. 传感器一般包括敏感元件和（）A．弹性元件Ｂ．霍尔元件Ｃ．光电元件Ｄ．转换元件16. 如果按被测对象分类，温度传感器和压力传感器属于（）A．物理型传感器Ｂ．生物量传感器Ｃ．物理量传感器Ｄ．化学量传感器17. 以下传感器中具有能量放大作用的是（）A．热电偶Ｂ．电感式传感器Ｃ．光电池Ｄ．压电传感器18. 以下特性属于传感器动态特性的是（）A．瞬态响应Ｂ．线性度Ｃ．灵敏度Ｄ．稳定性19. 传感器在零点附近的分辨力称为（）A．阈值Ｂ．分辨力Ｃ．迟滞Ｄ．重复性20. 以下不属于传感器主要发展方向的是（）A．开发新材料Ｂ．简单化Ｃ．集成化Ｄ．智能化21. 人体的“五官”能感受外界的各种刺激，常称其为（）A．计算机Ｂ．天然传感器Ｃ．敏感元件Ｄ．转换元件22. 传感器所测量的物理量通常为静态和（）A．动态Ｂ．稳态Ｃ．准静态Ｄ．常态23. 按能量变换关系分类，光电池属于（B ）A．参量型Ｂ．有源型Ｃ．能量控制型Ｄ．无源型24. 传感器在正反行程中输出与输入曲线不重合的现象称为（C ）A．线性度Ｂ．灵敏度Ｃ．迟滞Ｄ．重复性25. 传感器的时间常数越小，响应速度越快，频带（D ）A．越窄Ｂ．不变Ｃ．不能确定Ｄ．越宽26. 传感器主要包括敏感元件和（）A．触发元件Ｂ．转换元件Ｃ．接收元件Ｄ．发射元件27. 分析传感器的线性度时，拟合精度最高的方法是（）A．端点连线法Ｂ．最小二乘法Ｃ．过零旋转法Ｄ．端点平移法28. 对于线性传感器，其灵敏度为其静态特性的（）A．斜率Ｂ．截距Ｃ．零点输出Ｄ．零点输入29. 一个动态性能好的传感器，其输出与输入应该具有相同的（）A．相同线性度Ｂ．数值Ｃ．能量Ｄ．时间函数30. 传感器按输出量可分为模拟式传感器和（）A．数字传感器Ｂ．温度传感器Ｃ．生物量传感器Ｄ．化学量传感器31. 能将感觉到的被测非电量参数转换成电量的器件称为（）A．光电元件Ｂ．敏感元件Ｃ．转换元件Ｄ．力敏元件32. 传感器的静态特性描述的输出和输入的关系是指被测量的值处于（）A．不稳定态Ｂ．稳定状态Ｃ．转换状态Ｄ．亚稳态33. 数字式传感器的输出的数字指示值最后一位一般指的是（）A．分辨力Ｂ．重复性Ｃ．稳定性Ｄ．灵敏度判断改错题:34.在传感器的基本特性中，分辨力是其动态特性之一。

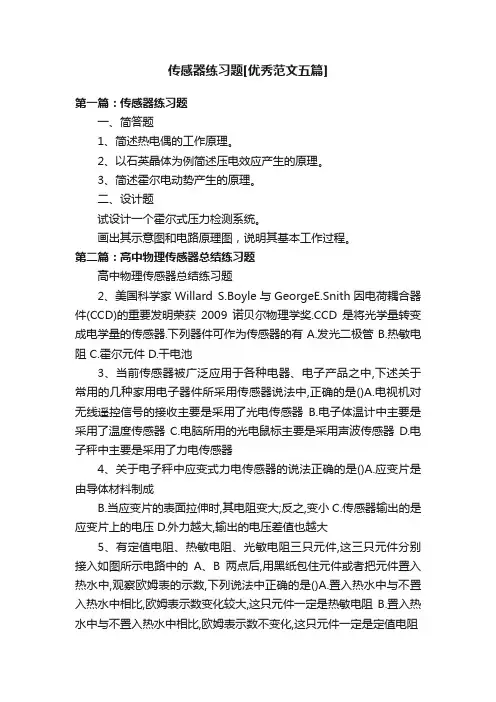

传感器练习题[优秀范文五篇]第一篇：传感器练习题一、简答题1、简述热电偶的工作原理。

2、以石英晶体为例简述压电效应产生的原理。

3、简述霍尔电动势产生的原理。

二、设计题试设计一个霍尔式压力检测系统。

画出其示意图和电路原理图，说明其基本工作过程。

第二篇：高中物理传感器总结练习题高中物理传感器总结练习题2、美国科学家Willard S.Boyle与GeorgeE.Snith因电荷耦合器件(CCD)的重要发明荣获2009诺贝尔物理学奖.CCD是将光学量转变成电学量的传感器.下列器件可作为传感器的有 A.发光二极管 B.热敏电阻 C.霍尔元件 D.干电池3、当前传感器被广泛应用于各种电器、电子产品之中,下述关于常用的几种家用电子器件所采用传感器说法中,正确的是()A.电视机对无线遥控信号的接收主要是采用了光电传感器B.电子体温计中主要是采用了温度传感器C.电脑所用的光电鼠标主要是采用声波传感器D.电子秤中主要是采用了力电传感器4、关于电子秤中应变式力电传感器的说法正确的是()A.应变片是由导体材料制成B.当应变片的表面拉伸时,其电阻变大;反之,变小C.传感器输出的是应变片上的电压D.外力越大,输出的电压差值也越大5、有定值电阻、热敏电阻、光敏电阻三只元件,这三只元件分别接入如图所示电路中的A、B两点后,用黑纸包住元件或者把元件置入热水中,观察欧姆表的示数,下列说法中正确的是()A.置入热水中与不置入热水中相比,欧姆表示数变化较大,这只元件一定是热敏电阻 B.置入热水中与不置入热水中相比,欧姆表示数不变化,这只元件一定是定值电阻C.用黑纸包住元件与不用黑纸包住元件相比,欧姆表示数变化较大,这只元件一定是光敏电阻D.用黑纸包住元件与不用黑纸包住元件相比,欧姆表示数相同,这只元件一定是定值电阻6、用遥控器调换电视机频道的过程,实际上就是传感器把光信号转化为电信号的过程.下列属于这类传感器的是()A.红外报警装置B.走廊照明灯的声控开关C.自动洗衣机中的压力传感装置D.电饭煲中控制加热和保温的温控器7、传感器担负着信息采集的任务，它常常是()A．将力学量(如形变量)转变成电学量B．将热学量转变成电学量C．将光学量转变成电学量 D．将电学量转变成力学量8、下列技术涉及传感器的应用的是()A．宾馆的自动门B．工厂、电站的静电除尘 C．家用电饭煲的跳闸和保温 D．声控开关9、街旁的路灯、江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的()A．压敏性B．光敏性 C．热敏性 D．三种特性都利用10、电容式传感器是用来将各种非电信号转变为电信号的装置．由于电容器的电容取决于极板正对面积、极板间距离以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一个物理量的值．如图K46－1所示是四种电容式传感器的示意图，关于这四个传感器的作用，下列说法不正确的是()A．甲图的传感器可以用来测量角度B．乙图的传感器可以用来测量液面的高度C．丙图的传感器可以用来测量压力D．丁图的传感器可以用来测量速度11、在探究超重和失重规律时，某体重为G的同学站在一压力传感器上完成一次下蹲动作．传感器和计算机相连，经计算机处理后得到压力F随时间t变化的图象如图K46－2所示，其中可能正确的是() ABCD12、如图K46－3所示是一个火警报警器电路的示意图．其中R3为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而增大．值班室的显示器为电路中的电流表，电源两极之间接一报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是()A．I变大，U变小B．I变小，U变大 C．I变小，U变小 D．I变大，U变大13、如图K46－4所示的电路中，当半导体材料做成的热敏电阻浸泡到热水中时，电流表示数增大，则说明()A．在温度越高时，热敏电阻阻值越大 B．在温度越高时，热敏电阻阻值越小 C．半导体材料温度升高时，导电性能变差 D．半导体材料温度升高时，导电性能变好14、酒精测试仪的工作原理如图K46－5所示，其中P是半导体型酒精气体传感器，该传感器电阻r′的倒数与酒精气体的浓度c成正比，R0为定值电阻．如图K46－6所示关于电压表示数的倒数()与酒精气体浓度的倒数()之间关系的图象正确的是()图K46－515、如图K46－7所示是电熨斗的结构图，下列说法正确的是()A．双金属片上层金属的膨胀系数小于下层金属B．常温下，上、下触点接触；温度过高时，双金属片发生弯曲使上、下触点分离C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移D．双金属片温度传感器的作用是控制电路的通断图K46－716、某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件，在接线柱间以如图K46－8甲所示的“Z”字形连接(两接线柱间只有一个元件)．为了确定各元件种类，小华同学用电流传感器(相当于电流表)与一直流电源、滑动变阻器、开关串联后，分别将AB、BC、CD接入如图K46－8乙所示的电路，闭合开关，计算机显示的电流随时间变化的图象分别如图K46－9甲、乙、丙所示，则下列判断中正确的是()A．AB间是电容器 B．BC间是电感线圈 C．CD间是电容器 D．CD间是定值电阻甲乙图K46－8甲乙丙图K46－9三、综合题17、在开展研究性学习的过程中，某同学设计了一个利用线圈测量转轮转速的装置，如图K46－10所示，在轮子的边缘贴上小磁体，将小线圈靠近轮边放置，接上数据采集器和电脑(即DIS实验器材)．如果小线圈的面积为S，圈数为N匝，小磁体附近的磁感应强度最大值为B，回路的总电阻为R，实验发现，轮子转过θ角，小线圈的磁感应强度由最大值变为零．因此，他说“只要测得此时感应电流的平均值I，就可以测出转轮转速的大小．”请你运用所学的知识，通过计算对该同学的结论作出评价．图K46－1018、角速度计可测量飞机、航天器等的转动角速度,其结构如图所示.当系统OO′转动时,元件A发生位移并输出电压信号,成为飞机、航天器等的制导系统的信号源.已知A的质量为m,弹簧的劲度系数为K、自然长度为L,电源的电动势为E、内阻不计,滑动变阻器总长度为l,电阻分布均匀.系统静止时P在B点,当系统以角速度出每步理由及主要方程) 转动时,请导出输出电压U和的函数式.(要求:写参考答案2、【发光二极管是将电转化为光,干电池是把其他能转化为电能,不能作为传感器.【答案】 BC3、电视机对无线遥控信号的接收主要接收红外线光,红外线属于电磁波也属于光,A对;电脑所用的光电鼠标主要是采用光电传感器,C错.电子体温计最核心的元件就是感知温度的NTC温度传感器,电子体温计是利用温度传感器输出电信号,再将电流信号转换成液晶数字显示温度,同样能保持被测温度的最高值,B对.电子秤中主要是采用了应变片,属于力电传感器.【答案】 ABD4、【解析】应变片是半导体材料制成;应变片的表面拉伸时,其电阻变大,其两端电压变大;传感器输出的是上、下应变片两端的电压之差.【答案】 BD5、【解析】热敏电阻的阻值随温度变化而变化,定值电阻和光敏电阻不随温度变化,故B项也可能是光敏电阻,B项错;光敏电阻的阻值随光照变化而变化,定值电阻和热敏电阻不随之变化,故D项也可能是热敏电阻,D错.【答案】 AC6、【解析】红外报警装置正是把光信号转化为电信号的器件.【答案】 A7、ABC [解析] 传感器是将所感受到的不便于测量的物理量(如力、热、光、声等)转换成便于测量的物理量(一般是电学量)的一类元件．故选项ABC正确、选项D错误．8、ACD [解析] 宾馆的自动门采用了光电传感器，故选项A正确；家用电饭煲的加热和保温功能的转换采用了热电传感器，故选项C正确；声控开关采用了声电传感器，故选项D正确．9、B [解析] 街旁的路灯和江海里的航标都是利用了半导体的光敏性，晚上光照强度很小，光敏电阻器的电阻很大，白天光照强度很大，光敏电阻器的电阻很小，以此控制电路的通断．10、D [解析] 甲图通过改变角度、乙图通过改变极板正对面积、丙图通过改变板间距离、丁图通过插入电介质的深度来改变电容器的电容量，以达到测量角度、液面高度、压力及位移的目的.11、D [解析] 该同学站在压力传感器上完成一次下蹲动作过程中，先向下加速，后向下减速，其加速度先向下后向上，即先失重后超重，选项D正确．12、D [解析] 当R3处出现火情时，其电阻增大，电路中的总电阻增大，总电流减小，路端电压增大，所以报警器两端的电压增大，其中电流表支路的电流也增大．13、BD [解析] 电流表的示数增大，说明电路中的电流增大，电阻减小，所以这个热敏电阻的电阻率是随温度的升高而降低的；电阻率减小，导电性能变好，故选项BD正确．14、A [解析] 由于二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，则＝kc，电路中U＝IR0＝，则＝，即随变化的函数关系为线性关系，但图象不过坐标原点，选项A正确．15、BCD [解析] 双金属片上层金属的膨胀系数应大于下层金属，这样当温度较高时，双金属片向下弯曲，电路断开；要想得到较高的温度，只需将螺丝下移即可．16、ABD 直流电路中接入电容器，电路中会产生充电电流，充电完毕后，电流消失；接入定值电阻，瞬间产生稳定电流；接入电感线圈，由于对电流有阻碍作用，不能瞬间达到稳定电流．三、综合题17、结论正确[解析] 设转轮的角速度、转速分别为ω、n，轮子转过θ角所需时间为Δt，通过线圈的磁通量的变化量为ΔΦ，线圈中产生的感应电动势的平均值为E.根据法拉第电磁感应定律有E＝N＝N由闭合电路欧姆定律得，感应电流的平均值 I＝又Δt＝，n＝联立以上各式，得n＝由此可见，该同学的结论是正确的．18、【解析】设稳定状态时,弹簧的伸长为x,物块A在弹力Kx的作用下,做匀速圆周运动因电阻分布均匀,所以阻值与长度成正比根据欧姆定律由以上三式解得.【答案】第三篇：传感器原理第11章综合练习题答案（范文）1.1 传感器静态特性指标主要有，，等；而动态特性指标主要有传递函数和频率特性两部分。

传感器试题及答案一、单项选择题（每题2分，共20分）1. 传感器的输出信号与输入量之间的关系称为（）。

A. 灵敏度B. 线性度C. 响应度D. 分辨率答案：C2. 下列哪项不是传感器的基本特性？（）A. 稳定性B. 灵敏度C. 分辨率D. 可编程性答案：D3. 用于测量温度的传感器是（）。

A. 压力传感器B. 温度传感器C. 湿度传感器D. 流量传感器答案：B4. 传感器的量程是指（）。

A. 传感器可以测量的最大值B. 传感器可以测量的最小值C. 传感器可以测量的最大值和最小值D. 传感器可以测量的任意值答案：C5. 传感器的精度是指（）。

A. 传感器的输出与实际值之间的差异B. 传感器的输出与理想值之间的差异C. 传感器的输出与理论值之间的差异D. 传感器的输出与期望值之间的差异答案：B6. 传感器的响应时间是指（）。

A. 传感器从启动到稳定输出所需的时间B. 传感器从稳定输出到停止所需的时间C. 传感器从输入变化到输出变化所需的时间D. 传感器从输入变化到输出稳定所需的时间答案：D7. 传感器的灵敏度是指（）。

A. 传感器输出变化与输入变化的比值B. 传感器输出变化与时间的比值C. 传感器输入变化与输出变化的比值D. 传感器输入变化与时间的比值答案：A8. 传感器的分辨率是指（）。

A. 传感器能够检测到的最小变化量B. 传感器能够检测到的最大变化量C. 传感器输出的最小变化量D. 传感器输出的最大变化量答案：A9. 传感器的稳定性是指（）。

A. 传感器输出的一致性B. 传感器输出的可预测性C. 传感器输出的可靠性D. 传感器输出的稳定性答案：A10. 传感器的线性度是指（）。

A. 传感器输出与输入之间的线性关系B. 传感器输出与时间的线性关系C. 传感器输入与输出之间的线性关系D. 传感器输入与时间的线性关系答案：A二、多项选择题（每题3分，共15分）1. 传感器的主要功能包括（）。

A. 信号转换B. 信号放大C. 信号处理D. 信号传输答案：ABD2. 下列哪些因素会影响传感器的性能？（）A. 温度B. 湿度C. 压力D. 光照答案：ABCD3. 传感器的分类方式包括（）。

作业3：3．问答题（1）什么是电阻的应变效应？利用应变效应解释金属应变式电阻传感器的工作原理。

答：金属导体在外力的作用下发生机械变形，其电阻值随着机械变形（伸长或缩短）的变化而发生变化，这种现象称为金属的应变效应。

现有一根长度为l ，截面积为A ，电阻率为ρ的金属丝，如图2-5所示。

图2-5 金属应变效应 未受力时，电阻值为S l R ρ= 当金属丝受到拉力F 作用时，将引起电阻值发生变化，电阻的相对变化量为SS l l R R ΔΔΔΔ-+=ρρ，当材料一定时，ρ不发生变化，电阻值的变化仅与金属丝长度和金属丝截面积的变化有关。

（2）弹性元件在应变式电阻传感器中起什么作用？答：弹性敏感元件是电阻式传感器的敏感元件，能直接感受到被测的量的变化。

（3）简述应变式电阻传感器测量电路的功能。

答：由于弹性敏感元件和应变片的应变量一般都很小，电阻值的变化量也很小，不易被观察、记录和传输，需要通过电桥电路将该电阻值的变化量放大，并转换成电压或电流信号。

（4）应变式电阻称重传感器的工作原理是什么？（5）电阻应变传感器测量加速度的原理是什么?答：当被测物体以加速度a 运动时，质量块受到一个与加速度方向相反的惯性力作用，悬臂梁在惯性力作用下产生弯曲变形，该变形被粘贴在悬臂梁上的应变片感受到并随之产生应变，从而使应变片的电阻值发生变化。

悬臂梁的应变在一定的频率范围内与质量块的加速度成正比，通过测量质量块悬臂梁的应变，便可知加速度的大小。

（6）试比较金属应变式传感器和半导体压电式传感器的异同点。

答：相同点：两者都是将应变力转换为电阻的变化。

不同点：金属应变式传感器是由于导体的长度和半径发生改变而引起电阻值的变化，而半导体应变式传感器是由于其载流子的迁移率发生变化而引起电阻值的变化。

作业4：3．问答题（1）简述电容式传感器的工作原理。

答：两平行极板组成的电容器，如果不考虑边缘效应，其电容量为 式中，ε为极板间介质的介电常数，A 为两电极互相覆盖的有效面积，d 为两电极之间的距离。

（完整版）传感器习题库课题⼀传感器与检测技术的基础理论1-1 有⼀数字温度计，它的测量范围为-50～+150C ?，精度为0.5级。

求当⽰值分别为-20C ?、+100C ?时的绝对误差及⽰值相对误差。

1-2 欲测240V 电压，要求测量⽰值相对误差不⼤于0.6%±，问选⽤量程为250V电压表，其精度为哪级？若选⽤量程为300V 和500V 电压表，其精度⼜为哪级？1-3 已知待测电压约为80V 左右。

现有两只电压表，⼀只为0.5级，测量范围为0～300V ，另⼀只为1.0级，测量范围为0～100V 。

问选⽤哪⼀只电压表测量较好？为什么？1-4 ⽤⼀台三位数字电⼦温度计测量温度，数字⾯板上显⽰如图1－1所⽰的数值，求该仪表的分辨⼒、被测温度值、⽰值相对误差、满意相对误差。

（提⽰：该三位数字表的量程上限为199.9C ?）1-5 有⼀台测量压⼒的仪表，测量范围为60~10a P ，压⼒p 与仪表输出电压之间的关系为2012o p p U a a a =++式中，2550122,10(10),0.5(10)a a mV mV mV a a a P P ===-，求：1）该仪表的输出特性⽅程。

2）画出输出特性曲线⽰意图（x 轴、y 轴均要标出单位）。

3）该仪表的灵敏度表达式。

4）画出灵敏度曲线图。

5）该仪表的线性度。

1-6 检测系统由哪⼏部分组成？说明各部分的作⽤。

1-7 ⾮电量的电测法有哪些优点？1-8 测量稳压电源输出电压随负载变化的情况时，应当采⽤何种测量⽅法？如何进⾏？1-9 某线性位移测量仪，当被测位移由4.5mm 变到5.0mm时，位移测量仪的输图1－1 数字式电⼦温度计⾯板⽰意图出电压由3.5V 减⾄2.5V ，求该仪器的灵敏度。

1-10 某测温系统由以下四个环节组成，各⾃的灵敏度如下：铂电阻温度传感器： C οΩ35.0 电桥：ΩV 01.0放⼤器： 100（放⼤倍数）笔式记录仪： V cm 1.0 求：（1）测温系统的总灵敏度；（2）纪录仪笔尖位移4cm 时。

传感器的作业题第⼀⼆三章1.传感器的定义：能感受规定的被测量并按照⼀定规律转换成可⽤输出信号的器件或装置：传感器是感知各种化学和物理的⾮电量并按照⼀定规律将其转换为可⽤电信号输出的装置或器件。

2.变送器的定义当传感器的输出为标准信号（DC 4-20mA）时，则称作变送器。

3线性度（⾮线性误差）：输出-输⼊校准曲线与某⼀选定拟合直线不吻合的程度称为传感器的“⾮线性误差”，或称为“线性度”。

4迟滞：迟滞表⽰传感器在正（输⼊量最⼤）、反（输⼊量减⼩）⾏程期间，输出-输⼊曲线不重合的程度。

5重复性：重复性表⽰传感器在同⼀⼯作条件下，被测输⼊量按同⼀⽅向作全程连续多次重复测量时，所得输出值（或校准曲线）的⼀致程度。

6精度：精度是反映系统误差和随机误差的综合误差指标。

⼀般⽤重复性、线性度、迟滞三项的⽅和根或简单代数和表⽰。

7灵敏度：灵敏度是传感器输出量增量与输⼊量增量之⽐。

8阈值：⼀个传感器的输⼊从零开始缓慢地增加时，只有在达到某⼀最⼩值后才测得出输出变化，这个最⼩值就称为传感器的阈值。

9分辨率（⼒）：是指当⼀个传感器的输⼊从⾮零的任意值缓慢地增加时，只有在超过某⼀输⼊增量后输出才显⽰有变化，这个输⼊增量称为传感器的分辨⼒。

有时⽤该值相对满量程输⼊值之百分⽐表⽰，则称为分辨率。

10时漂：时间漂移通常是指传感器零位随时间变化⽽变化的现象。

11零点温漂：通常是指传感器零位随温度变化⽽变化的现象。

12灵敏度温漂：是指传感器灵敏度随温度变化⽽变化的现象。

13最⼩⼆乘法原理的核⼼思想是：校准数据与拟合直线上相应值之间的残差平⽅和最⼩。

13最⼩⼆乘法原理可简述为“估计应满⾜残差（剩余）平⽅和为最⼩”。

14通常在阶跃函数作⽤下测定传感器动态性能的时域指标。

通常在正弦函数作⽤下测定传感器动态性能的频域指标。

15通常⽤哪四个指标来表⽰传感器动态性能的时域指标？答：(1) 时间常数Ｔ：输出值上升到稳态值y(∞)的63％所需的时间。

选择题1．码盘式传感器是建立在编码器的基础上的,它能够将角度转换为数字编码,是一种数字式的传感器;码盘按结构可以分为接触式、__a__和__c__三种;a.光电式b.磁电式c.电磁式d.感应同步器2. 改变电感传感器的引线电缆后,___c___;a.不必对整个仪器重新标定b. 必须对整个仪器重新调零c. 必须对整个仪器重新标定d. 不必对整个仪器重新调零3．应变片的选择包括类型的选择、材料的选用、__c__、__d__等;a.测量范围的选择b.电源的选择c. 阻值的选择d. 尺寸的选择e.精度的选择f.结构的选择4．应变片绝缘电阻是指已粘贴的__b__应变片的之间的电阻值;a.覆盖片与被测试件b.引线与被测试件c.基片与被测试件d.敏感栅与被测试件5．在光的作用下,电子吸收光子能量从键合状态过渡到自由状态,引起物体电阻率的变化,这种现象称为_d_;a.磁电效应b.声光效应c.光生伏特效应d.光电导效应6.结构由线圈、铁芯、衔铁三部分组成的;线圈套在铁芯上的,在铁芯与衔铁之间有一个空气隙,空气隙厚度为;传感器的运动部分与衔铁相连;当外部作用力作用在传感器的运动部分时,衔铁将会运动而产生位移,使空气隙发生变化;这种结构可作为传感器用于__c___;a. 静态测量b. 动态测量c. 静态测量和动态测量d. 既不能用于静态测量,也不能用于动态测量7.4不属于测试系统的静特性;1灵敏度2线性度3回程误差4阻尼系数8. 电阻应变片的输入为1 ;1力 2 应变 3速度 4加速度9.结构型传感器是依靠3 的变化实现信号变换的;1本身物理性质 2体积大小 3结构参数 4电阻值10.不能用涡流式传感器进行测量的是4 ;1位移 2材质鉴别 3探伤 4非金属材料11.变极距电容传感器的输出与输入,成1关系;1非线性 2线性 3反比 4平方12.半导体式应变片在外力作用下引起其电阻变化的因素主要是3 ;1长度 2截面积 3电阻率 4高通13.压电式传感器输出电缆长度的变化,将会引起传感器的3产生变化;1固有频率 2阻尼比 3灵敏度 4压电常数14.在测量位移的传感器中,符合非接触测量,而且不受油污等介质影响的是4传感器;1电容式 2压电式 3电阻式 4电涡流式15.光电倍增管是利用3效应制成的器件;1内光电 2外光电 3光生伏特 4阻挡层16.光敏元件中3是直接输出电压的;1光敏电阻 2光电阻 3光敏晶体管 4光导纤维17．属于传感器动态特性指标的是 DA．重复性 B．线性度 C．灵敏度 D．固有频率18．按照工作原理分类,固体图象式传感器属于 AA．光电式传感器 B．电容式传感器C．压电式传感器 D．磁电式传感器19．测量范围大的电容式位移传感器的类型为 aA．变极板面积型 B．变极距型C．变介质型 D．容栅型20．利用相邻双臂桥检测的应变式传感器,为使其灵敏度高、非线性误差小 CA．两个桥臂都应当用大电阻值工作应变片 B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片21.下图所示器件为霍尔传感器何种类型传感器填空题：1、属于能量控制型的传感器有电阻,电容,电感涡流等,属于能量转换型的传感器有压电,磁电等每个至少举例两个;2、金属电阻应变片与半导体应变片的物理基础的区别在于：前者利用金属的机械变形引起的电阻变化,后者利用半导体材料的电阻率变化引起的电阻变化;3、为了提高变极距电容式传感器的灵敏度、线性度及减小外部条件变化对测量精度的影响,实际应用时常常采用差动工作方式;4、电式传感器的测量电路即前置放大器有两种形式：电压放大器和电荷放大器,后接放大器时,可不受连接电缆长度的限制;5、涡流式传感器的变换原理是利用了金属导体在交流磁场中的涡电流效应;6、磁电式速度计的灵敏度单位是mv/m/s ;7、压电式传感器是利用某些物质的压电效应而工作的;1传感器静态特性指标主要有等.而其动态特性指标主要有时域分析和频域分析两部分.2 传感器的精度A含义是在规定范围内,其允许的最大误差值相对测量范围的百分数根据精度等级概念,若测得某传感器A=%,则该传感器应定为级精度.3 传感器线度δA含义是在规定条件下,传感器校准曲线与拟合直线间最大偏差与满量程输出值的百分比拟合刻度直线方法有切线法、端基法、最小二乘法三种;μ,相应输出电容变化量△C=25PF,其平均灵敏度为um用切线法4 某电容式位移传感器,当被测位移变化量△X=50m求得线性度为1%.若现采用差动式电容结构,其灵敏度应为1PF/um用切线法求得线性度应为2%5 传感器的最小检测量是指传感器能确切反应被测量的最低限量而言,最小检测量愈小则表示传感器检测微量能力愈高.10-2 1 金属应变片工作原理是应变效应半导体应变片工作原理是压阻效应二者应变灵敏度系数主要区别是-------------------------- --------------------------------------- ---------------------------------------..2 为提高应变片动态测量精度,当被测应变片波长一定时同岁有基长一定时,现有基长分别为10mm和20mm两种应变片,则应选用基长为15mm的应变片,方可减小动态误差,3 应变式传感器产生温度误差的原因为电阻丝有一定的温度系数和电阻丝材料与测试材料膨胀系数不同通常采用的温度补偿方法有单丝自补偿,双丝自补偿,电路补偿等.4应变片灵敏度系数K的测试条件是受一维应力作用、应变片轴向与主应力方向一致、试件材料的泊松比为的钢材;测得的K值大小比应变丝的应变灵敏度系数ks小其原因是横向效应和胶层效应传递变形失真5 为减小温度误差,压阻器件一般采用恒流源供电.而器件本身受温度影响要产生零点温度漂移漂移和灵敏度温度漂移漂移.因此要采用温度补偿措施,方法有零点温度补偿法,灵敏度温度补偿法等.10-3 1 电容式传感器分布电容的存在对测量的危害性是:降低测量灵敏度、引起非线性输出.通常采用消除和减小颁布电容的方法有增加原始电容、接地和屏蔽、驱动电缆等.2 平等板式电容传感器,变面积型可用于检测增加原始电容、接地和屏蔽、驱动电缆,变间距型可用于检测微小位移而变介质型可用于检测厚度等参数.3 当差动式电容测量电路输出电压为U=C1-C2C1+C2E的形式时E为电源电压,C1和C2为差动电容,则其具有的特点是具有温度补偿功能、灵敏度高、非线性误差小;4 运算法测量电容传感器电路具有的特点是:减小环境温度对测量的影响;5 电容式差压变送器的敏感电容结构是张紧式,其主要特点是精度高、稳定性高; ;10-4 1 差动电感及差动变压器的位移—电压特性均为关于原点对称线性输出-特性,因而测位移存在移动方向判断问题,解决此问题的方法是采用相敏检波电路.2 提高差动变压器输出信号电压的措施有:增大匝数比、增加初级线圈电压、增加激磁电压的频率等;3 差动变压器零点残余电压产生的原因是:基波分量、高次谐波、电磁干扰等,消除和减小的方法有:保证结构对称性、、选选用合适的测量电容、采用补偿电路等.4 电涡流检测线圈结构特点是采用------------------线圈,当被测------------------材料靠近它时,利用线圈变化------------------进行测量.5 电涡流传感器应用方式可分为两大类:即按测量电路不同可分为变频反射式和低频透射式,它主要用于检测位移、振幅、厚度等参数.10-5 1 压电元件的原理是压电效应,它的主要特点是-灵敏度高、工作可靠、质量轻.目前常使用的压电材料有石英晶体、压电陶瓷、锆钛酸铅等.2 压电式传感器对测量------------------信号无响应,其被测信号频带上限取决于------------------,频带下限取决于------------------.3 压电元件测量电路采用前置放大器的目的是:把电压是传感器的高输出阻抗变换成低阻抗输出、放大压电式传感器输出的弱信号.目前经常应用的前置放大器有电压放大器、电荷放大器两种.4 若单片压电片等效电容为C,输出电荷为q,输出电压为U.则将相同两片串接后其总参数C′为c/2,q′为q,U′为2U;若改为两片并接后,其总参数C′为2C,q′为2q,U′为U.5 石英压电元件的纵向压电效应是X方向的作用力,在垂直于x轴的电极面上产生电荷;而横向压电效应是y方向的作用力在垂直于x轴的电极面上产生电荷.10-61 编码器按组成原理可分为-电触式、电容式、感应式、光电式等;编码器按用途不同可分码盘码尺,分别用于检测角度长度参数;2 光栅传感器是根据莫尔条纹原理制成的;是由-照明系统、光栅副、光电接收元件组成的,主要用于-速度、震动、质量-检测等参数;3 莫尔条纹的宽度BH由-光栅常数和光栅夹角决定;一般调节莫尔条纹宽度主要采用的方法是调节光栅夹角;4 振弦式传感器采用------------------系统,其输出为-频率-信号;主要用于检测-力、温度、距离-等参数;5 振弦传感器的固有频率f0与弦线的张力、有效长度-等参数有关;为改善其输出f-T特性的非线性,可采用------------------ ------------------等方法;10-7 1 热电偶的工作原理是-热电-效应,热电势包括-两种导体的接触电势-和-单一导体的温差电势两种,能产生热电势的必要条件是-组成热电极的必须是不同材料、两个接触点必须处于不同的温度场中;2 热电偶补偿导线的作用是是热电偶的冷端温度保持恒定,对选择补偿导线的要求是0~100`C范围内和所连接的热电偶有相同的热点性、价格便宜;3热电阻测温的原理是热点效应,一般目前常用的热电阻有铂、铜、半导体等;4热敏电阻按温度系数分为正温度系数、负温度系数、中间温度系数三种,热敏电阻本身温度取决于环境通电发热、通电发热两个因素;5热敏电阻用于测温元件时,其工作电流要求为很小,应该工作在伏——安曲线的＿＿区域,原因是＿＿＿＿;10-81霍尔元件由于采用了半导体材料,元件才有实用价值,它是一个四端元件,一般可用于检测磁场；电流或电压；功率等参数;2霍尔元件的不等位误差是指不等位电势而言;其产生的原因为＿＿、＿＿等,减小不等位电势的方法有机械修磨、化学腐蚀等;3光电效应分为三类即：外光电效应,相应的器件有光电管；光电导效应,相应的器件有光敏电阻；光生伏特效应,相应的器件有光电池、光敏晶体管;4光电池的原理是利用光生伏特效应;从光照特性可以看出其开路电压与照度为非线性关系,而短路电流与照度成线性效应,所以光电池作为检测元件时应取短路电流的输出形式;三判断对错题用√或×表示1、滑线变阻器式传感器不适于微小位移量测量;√2、涡流式传感器属于能量控制型传感器×3、压电加速度计的灵敏度越高,其工作频率越宽;×4、磁电式速度拾振器的上限工作频率取决于其固有频率;×5．压电式传感器可以用来测量静态力及动态力;×6．出现正压电效应,则一定存在逆压电效应;√7. 改变压电传感器的引线电缆后,必须对等效电容C C重新计算;8. 压电片的连接方式有两种,分别是串联形式和并联形式;√9．金属丝电阻应变片的基本特性中对测量结果影响最大的是机械滞后;√简答和计算题1．什么是传感器它由哪几个部分组成分别起到什么作用答：传感器：是将各种非电量按一定规律转换成便于处理和传输另一种物理量的装置,由敏感元件,转换元件,和测量电路;敏感元件是将检测被测量的变化,转换元件是将非电量直接转换为电量的器件,测量电路是将输出的电量变成便于显示,记录,控制和处理的有用电信号的电路;其中核心元件是转换元件;2．什么是静特性包括哪些参数答：传感器的输入信号不随时间变化或者变化非常缓慢时,输出量和输入量之间的函数关系称为静态特性;包括线性度,灵敏度,精确度,最小检测量和分辨力,迟滞,重复性,零漂,温漂;3．超声波的波型有几种是根据什么来分类的答：超声波的波型有纵波、横波、表面波亦称瑞利波、兰姆波;依据超声场中质点的振动与声能量传播方向之间的关系来分;4.简述电容式传感器的工作原理;答：两平行极板组成的电容器,其电容量为c=s/d;当被测量的变化使式中的任一参数发生变化时,电容量C也就随之变化;电容式传感器检测被测量的变化,并将其转化为电容量的变化,通过测量电路又转化为电压量或是电流量的变化,从而测量出被测量的大小;5.什么是应变效应什么是压阻效应什么是横向效应答：金属导体的电阻值随着它受力所产生机械变形拉伸或压缩的大小而发生变化的现象称之为金属的电阻应变效应;压阻效应：对半导体施加一定的时,其产生变化的现象；横向效应：应变片由于纵向应变和横向应变的影响,电阻值减小;6.试说明金属应变片与半导体应变片的相同和不同之处;答：相同点：在一定条件下能改变自身的物理性质,并且将其转变成电阻的变化;不同点：材料不同,灵敏度不同;半导体基于压阻效应,也就是受到压力时其电阻值会发生变化,但半导体应变片的灵敏系数比金属应变片要大很多,用于大信号输出的场合,但是机械强度低,受温度影响大;金属应变片机械轻度高,灵敏度低,成本也低;7.应变片产生温度误差的原因及减小或补偿温度误差的方法是什么答：温度误差：1,对电阻温度系数的影响; 2,试件材料和电阻丝材料的线膨胀系数的影响;补偿方法：1,电桥补偿法; 2,单丝自补偿法;3.双丝组合式补偿法;8.单臂电桥存在非线性误差,试说明解决方法;答：为了减小和克服非线性误差,常采用差动电桥在试件上安装两个工作应变片,一个受拉应变,一个受压应变,接入电桥相邻桥臂,称为半桥差动电路;比单臂工作时灵敏度提高一倍,同时具有温度补偿的作用;9.涡流式传感器的主要优点是什么电涡流传感器除了能测量位移外,还能测量哪些非电量答：优点：能对位移,厚度,表面温度,速度,应力,材料损伤等进行非接触式连续测量,具有体积小,灵敏度高,频率响应宽等特点,应用广泛;10.寄生电容与电容传感器相关联影响传感器的灵敏度,它的变化为虚假信号影响传感器的精度;试阐述消除和减小寄生电容影响的几种方法和原理;金属壳体,专用屏蔽线11.简述电容式传感器的优缺点;电容式传感器测量电路的作用是什么答：优点：温度稳定性好,结构简单,动态响应好,可以实现非接触测量具有平均效应;缺点：输出阻抗大,负载能力差,寄生电容较大;12.简述正、逆压电效应;能否用压电传感器测量静态压力为什么串联连接和并联连接的特点各是什么答：某些电介质在沿一定的方向受到外力作用变形时,由于内部电极化现象同时在两个表面上产生符号相反的电荷,当外力去掉时,恢复到不带电的状态；而当作用力方向改变时,电荷的极性随着改变;晶体受力产生的电荷量与外力的大小成正比,这种现象称为正压电效应;反之,如对晶体施加一定变电场,晶体本身将产生机械变形,外电场撤离,变形随之消失,称为逆压电效应;并联形式,其输出电容C为单片电容C的两倍,但输出电压U’等于单片电压U,极板上电荷量q’为单片电荷量q的两倍,串联形式,输出的总电荷q’等于单片电荷q,而输出电压U为单片电压U的二倍,总电容C 为单片电容C的一半;13.说明霍尔效应的原理霍尔灵敏度与霍尔元件厚度之间有什么关系写出你认为可以用霍尔传感器来检测的物理量;设计一个采用霍尔传感器的液位控制系统;答：一个金属导体薄片或半导体薄片,当在它的两端通过控制电流I并且同时在薄片的垂直方向上加上磁感应强度为B 的磁场时,在垂直于电流和磁场的方向上就会产生电动势U H,这种现象叫做霍尔效应;灵敏度和厚度有关,厚度越小,灵敏度越高,但是考虑到厚度对其他因素的影响,厚度不是越小越好;能来测量位移、转速等;液位控制系统原理,霍尔元件固定不动,磁铁与探测杆固定在一起,连接到装液体的容器旁边,通过管道与内部连接;当液位达到控制位置时霍尔元件输出控制信号,通过处理电路和电磁阀来控制液压阀门的开启和关闭,如液位低于控制位置时开启阀门,超过控制位置时则关闭阀门;14.磁敏式传感器与电感式传感器有何不同答：磁敏式传感器是利用半导体材料中的自由电子或空穴随磁场改变其运动方向这一特性而制成;而电感式传感器是一种机电转换装置,利用电磁感应定律将被测非电量转换为电感或互感的变化;15.什么是热电势、接触电势和温差电势答：两种不同的导体或半导体A和B组合成闭合回路,若导体A和B的连接处温度不同,则在此闭合回路中就有电流产生,也就是说回路中有电动势存在,这种电动势叫做热电动势,是由接触电势和温差电势组成;接触电势：在不同金属的接触面形成的电位差,温差电势在单一导体因为两端的温度不同而产生的电动势;16. 说明热电偶测温的原理及热电偶的基本定律;试述热电偶冷端温度补偿的几种主要方法和补偿原理;现用一支镍铬-康铜E热电偶测温;其冷端温度为30℃,动圈显示仪表机械零位在0℃指示值为400℃,则认为热端实际温度为430℃,对不对答：一是匀质导体定律：如果热电偶回路中的两个热电极材料相同,无论两接点的温度如何,热电动势为零;根据这个定律,可以检验两个热电极材料成分是否相同,也可以检查热电极材料的均匀性;二是中间导体定律：在热电偶回路中接入第三种导体,只要第三种导体的两接点温度相同,则回路中总的热电动势不变;它使我们可以方便地在回路中直接接入各种类型的显示仪表或调节器,也可以将热电偶的两端不焊接而直接插入液态金属中或直接焊在金属表面进行温度测量;三是标准电极定律：如果两种导体分别与第三种导体组成的热电偶所产生的热电动势已知,则由这两种导体组成的热电偶所产生的热电动势也就已知;只要测得各种金属与纯铂组成的热电偶的热电动势,则各种金属之间相互组合而成的热电偶的热电动势可直接计算出来;四是中间温度定律：热电偶在两接点温度t 、t 0时的热电动势等于该热电偶在接点温度为t 、t n 和t n 、t 0时的相应热电动势的代数和;中间温度定律为补偿导线的使用提供了理论依据;热电偶冷端温度补偿的方法主要有：一是冷端恒温法;这种方法将热电偶的冷端放在恒温场合；二是补偿导线法;将热电偶的冷端延伸到温度恒定的场所如仪表室;根据中间温度定律,只要热电偶和补偿导线的二个接点温度一致,是不会影响热电动势输出的；三是计算修正法;修正公式为：)t ,(t E )t (t,E )t (t,E 01AB 1AB 0AB +=；四是电桥补偿法;不对;17. Pt100和Cu50分别代表什么传感器分析热电阻传感器测量电桥之三线、四线连接法的主要作用;答：Pt100表示0℃时电阻为100欧姆,Cu50表示0℃时电阻为50欧姆;18. 试比较热电阻与热敏电阻的异同;答：均能制成温度传感器,热电阻材料是金属,热敏电阻材料是半导体,热电阻是中低温区最常用的一种温度检测器,其热电特性是线性的；半导体热敏电阻有很高的电阻温度系数,其灵敏度比热电阻高得多,适于在-100℃～300℃之间测温,其热电特性是非线性的;19. 什么是光电效应,依其表现形式如何分类,并予以解释;在光线的作用下,物体内的电子逸出物体表面向外发射的现象称为外光电效应;当光照射在物体上,使物体的电阻率ρ发生变化,或产生光生电动势的现象叫做内光电效应,它多发生于半导体内;根据工作原理的不同,内光电效应分为光电导效应和光生伏特效应两类;20. 分别列举属于内光电效应和外光电效应的光电器件;光电管、 光电倍增管 外光电器件光敏二极管、光敏三极管、光电池 光生伏特效应光敏电阻 光电导效应 21、哪些传感器可选作小位移传感器22、涡流传感器测量位移与其它位移传感器比较,其主要优点是什么涡流式传感器能否测量大位移量为什么答：优点：能对位移,厚度,表面温度,速度,应力,材料损伤等进行非接触式连续测量,体积小,结构简单,不怕油等介质污染;涡流传感器不能测量大位移量,只有当测量范围较小时,才能保证一定的线性度;23、电涡流传感器除了能测量位移外,还能测量哪些非电量答：厚度,表面温度,速度,应力;24.电涡流传感器能否测量塑料物体移动的位移若能测量理由是什么不能测量理由是什么应采取什么措施改进,就可以用电涡流传感器测量了;答：电涡流传感器不能测量塑料物体移动的位移,因为检测对象错误;塑料不能产生涡流,要在塑料上加装金属材质的物体;25.压电式加速度传感器与压电式力传感器在结构上有何不同,为什么答：加速度传感器要通过质量块把加速度转换为力作用在压电片上26、某电容传感器平行极板电容器的圆形极板半径 ,工作初始极板间距离 ,介质为空气;问：1如果极板间距离变化量 ,电容的变化量 是多少答：c=εs/d（2 如果测量电路的灵敏度 ,读数仪表的灵敏度 格／mV 在 时,读数仪表的变化量为多少27.画出传感器系统的组成框图,并说明各组成部分的作用;答：传感器由敏感元件,转换元件,和测量电路组成;敏感元件是将被测非电量预先变换为另一种易于变换成电量的非电量,转换元件是将非电量直接转换为电量的器件,测量电路是将输出的电量变成便于显示,记录,控制和处理的有用电信号的电路; 非电量电量28．粘贴到试件上的电阻应变片,环境温度变化会引起电阻的相对变化,产生虚假应变,这种现象称为温度效应,简述产生这种现象的原因;答：①环境温度变化时,由于敏感栅材料的电阻温度系数的存在,引起应变片电阻相对变化；②环境温度变化时,敏感栅材料和试件材料的膨胀系数不同,应变片产生附加的拉长或压缩,引起电阻的相对变化;29.如图所示是电容式差压传感器结构示意图及其转换电路,图中1为玻璃盘,2为镀金层,3为金属膜片,介绍其工作原理;答：电容式差压传感器由两个玻璃圆盘和一个金属膜片组成;两玻璃圆盘上的凹面上各镀以金作为电容传感器的两个固定电极,夹在两凹圆盘中的膜片则为传感器的可动电极;当两边压力相等时,膜片处在中间位置与左、右固定电极间距相等,转换电路输出U0＝0；当P1＞P2或P2＞P1时,膜片弯向右侧或左侧,Cdb ＜Cab 或Cab ＞Cdb,U0输出与｜P1-P2｜成比例的信号;30. 有一平面直线位移差动传感器特性其测量电路采用变压器交流电桥,结构组成如图所示;电容传感器起始时b1=b2=b=200mm,a1=a2=20mm 极距d=2mm,极间介质为空气,测量电路u1=3sin ωtV,且u=u0;试求当动极板上输入一位移量△x =5mm 时,电桥输出电压u0;解：根据测量电路可得31. 现有等强度梁有效长=150mm,固定处宽b=18mm,厚h=5mm,弹性模量E=2N/,贴上4片等阻值,K=2的电阻应变片,并接入等臂差动电桥,构成称重传感器;求：1悬臂梁上如何布片又如何接桥 2若输入电压是3v,有输出电压是2mv 时称重量是多少32.图示为某一传感器的工作原理图,这是什么传感器利用了什么原理33. 电容式传感器测量误差产生的主要原因及相应的解决办法;11．检定一台级刻度0-100Pa 压力传感器,现发现50Pa 处误差最大为,问这台压力传感器是否合格;12．采用四片相同的金属丝应变片K=2,将其粘在实心圆柱测力弹性元件上;如图所示,力F=1000kg;圆柱端面半径r=1cm,杨氏模量E=2×107N/cm 2,泊松比μ=.求：1画出应变片在圆柱上的粘贴位置及相应测量电桥原理图2各应变片的应变ε=电阻相对变化量ΔR/R=3若供电桥压U=6V,求桥路输出电压U O =4此种测量方法能否补偿环境温度对测量的影响说明原因; 解：1R 1、R 3沿轴向在力F 作用下产生正应变ε1>0ε3>0；R 2、R 4沿圆周方向贴则产生负应变ε2<0ε4<0;2 4可以补偿环境温度变化的影响因素;因为四个相同电阻应变在同样环境条件下,感受温度变化产生电阻相对变化量相同,在全桥电路中不影响输出电压值,即0414433221144332211=⎥⎦⎤⎢⎣⎡∆-∆+∆-∆=∆∆=∆=∆=∆=∆U R t R R t R R t R R t R U RRt R t R R t R R t R R t R ot34.根据你所学的传感器相关知识,下列物理量可以使用什么类型的传感器测量1加速度2位移3压力;敏感元件 转换元件 测量电路 辅助电源。

传感器考试试题及答案一、选择题（每题3分，共30分）1. 以下哪项不是传感器的分类方式？A. 按照工作原理分类B. 按照测量对象分类C. 按照输出信号类型分类D. 按照颜色分类答案：D2. 下列传感器中，属于温度传感器的是：A. 热敏电阻B. 压力传感器C. 光敏电阻D. 湿度传感器答案：A3. 下列传感器中，能将光信号转换为电信号的是：A. 光敏电阻B. 热敏电阻C. 压力传感器D. 湿度传感器答案：A4. 以下哪种传感器的工作原理是基于物理效应？A. 热敏电阻B. 光敏电阻C. 气体传感器D. 酸碱度传感器答案：A5. 下列传感器中，属于生物传感器的是：A. 酸碱度传感器B. 气体传感器C. 光敏电阻D. 热敏电阻答案：A6. 传感器在实际应用中，一般需要与哪种设备配合使用？A. 显示器B. 放大器C. 电源D. 微处理器答案：D7. 以下哪种传感器输出信号为模拟信号？A. 数字传感器B. 模拟传感器C. 开关传感器D. 逻辑传感器答案：B8. 以下哪种传感器用于测量液体流量？A. 风速传感器B. 流量传感器C. 压力传感器D. 温度传感器答案：B9. 以下哪种传感器用于测量液体浓度？A. 气体传感器B. 酸碱度传感器C. 光敏电阻D. 热敏电阻答案：B10. 以下哪种传感器用于测量距离？A. 超声波传感器B. 红外传感器C. 光电传感器D. 霍尔传感器答案：A二、填空题（每题3分，共30分）11. 传感器通常由敏感元件、__________和信号转换部分组成。

答案：转换元件12. 按照工作原理，传感器可以分为物理传感器、__________和生物传感器。

答案：化学传感器13. 按照输出信号类型，传感器可以分为模拟传感器、数字传感器和__________传感器。

答案：开关14. 传感器的基本功能是__________、__________和__________。

答案：检测、转换、传输15. 热敏电阻是一种__________传感器，其工作原理是__________。
